调节阀在液压机中的应用
油压调节阀工作原理
一般在机组油系统均装有油压调节阀，确保过滤器前后 压差，如果过滤器脏堵或压差过小，机组调停。而且，在油 比较脏的情况下，如果想维持运行，油压差可以调整，以避 免停机，但只是暂时维持运行，一旦出现油压预报警，需要 尽快清滤网或根据情况更换润滑油。
ห้องสมุดไป่ตู้

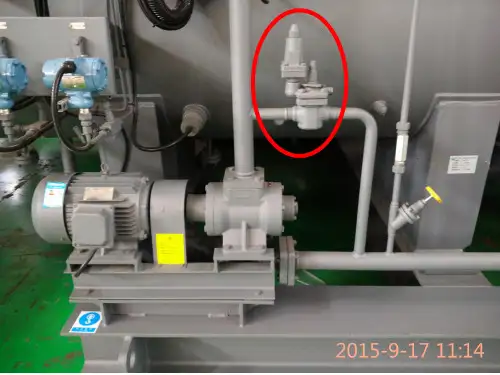

油泵出口安装的的调节阀，其工作原理相当于卸压阀， 就是油泵在更换过新油和油过滤后出口油压将较高，通过此 阀卸掉部分油，使油压正常；当油过滤器在使用一段时间后 ，会使通过量减少，油压下降，这时通过调节此阀，使卸载 量减少而提高油压。当此阀调节到最大仍不能提高油压时， 说明需要更换新油和油过滤器。
两个压力接口，分别接高压和低压，高压接口接的是油 泵出口，低压接口接的是油箱口。
探讨转阀在液压与气动系统中的有效运用
探讨转阀在液压与气动系统中的有效运用在科学技术的不断发展下，转阀的结构得到了不断的优化，应用范围也得到了不断的拓宽。
转阀因其自身特有的优势，在液压与气动系统中得到了广泛的应用，并能够大大减小安装空间，使整个系统的集成化得到有效提高。
标签：转阀；液压；气动系统；有效运用1 前言在液压与气动系统中，转阀能够对其油路与气路的状态进行流量控制与调节，无论是在化工还是在工程机械、交通设备、航空航天领域都有着广阔的应用空间。
当前，在科学技术的不断发展下，转阀技术得到了不断的革新，其结构也越来越优化，密封性与流量控制性能愈加良好，且允许控制的压力也得到不断的增强。
另外，转阀的结构较为简单，且转换灵敏、维修方便，不仅运行可靠，而且体积较小。
可以说，转阀的作用在当前的电气系统与液压中，没有任何机械能够替代。
2 转阀在液压与气动系统中的运用转阀的结构一般采用的是阀芯阀套或是阀芯阀体相互配合的形式，依据旋转阀芯形状，可以大致分为柱塞式转阀、转轴式转阀、转套式转阀、转板式转阀、齿轮式转阀、旋塞式转阀，不同的转阀有着不同的密封方式，在液压与气动系统中的用途也不尽相同。
当前，随着新技术的发展，转阀结构得到了不断的改进，不仅密封性越来越好，而且允许控制的压力也较高，附属功能也得到了不断的发展。
2.1 柱塞式转阀的应用柱塞式的转阀结构一般由柱塞式阀芯、阀体、阀座、阀口沿轴向开在阀芯端面、阀座内端面构成。
通常，下轴向端面要进行密封。
通过对阀座、阀芯的接触面进行精密处理，形成给管路与回流管间的压差闭合力，进而提升密封效果，较适用于高压的电气系统与液压中。
而赫伦发明的多口旋转阀，能够应用于流动转换，并在转换中由转子空腔的弹簧来提供动力，通过回流管理与供给管路间的压差，来形成转子跟配流板间的闭合力，实现密封，这种新型的柱塞式转阀能够有效减小定子与转子的磨损[1]。
当前，带自封装置的三位四通液压换向转阀也得到了发展，其结构包括阀座、阀芯、配油阀口、平衡柱塞、换向手柄、壳体等构成，属于轴向端面的密封。
电磁调节阀用途
电磁调节阀用途电磁调节阀，也称为电动调节阀，是一种利用电磁性质来控制流体流动的装置。
其工作原理是通过电磁铁作用于阀门芯片，控制阀门的打开和关闭，从而调节流体的通量。
电磁调节阀具有结构简单、体积小、响应速度快、可靠性高等优点，广泛应用于工业领域。
电磁调节阀在工业自动化控制中的用途十分广泛，以下我将详细介绍几个典型的应用领域。
首先，电磁调节阀在液压控制系统中起着重要的作用。
液压系统是一种利用液体传递能量的控制系统，广泛应用于航空、冶金、石化、机械等领域。
电磁调节阀作为液压系统中的关键元件，能够根据控制信号实时调节液体流量，控制系统的压力、流量和方向。
例如，液压机械中的工作台升降、夹紧等动作，都需要电磁调节阀的精确控制。
其次，电磁调节阀在供水和排水系统中起到重要的作用。
城市供水和排水系统是现代城市基础设施的重要组成部分，而电磁调节阀则是实现水流控制的关键设备。
在供水系统中，电磁调节阀可以根据系统压力和流量的变化，实时调节阀门的开度，控制供水的流量和压力稳定。
在排水系统中，电磁调节阀可以根据污水管道的液位变化，控制阀门的开启和关闭，保持污水流动畅通，并避免污水溢流。
再次，电磁调节阀在化工生产过程中起到重要作用。
化工生产过程中，常需要对液体或气体进行精确的流量控制，以保证产品质量和工艺要求。
电磁调节阀具有精确可控的特点，可以根据工艺参数的变化，实时调节阀门的打开程度，控制流体的流量。
例如，电磁调节阀在石油化工中用于控制原油的流量，保证反应器的进料量和压力稳定；在制药生产中用于控制药液的流量，确保药品的精确配比。
此外，电磁调节阀还广泛应用于暖通空调系统、汽车工业、食品加工、生物医药等领域。
在暖通空调系统中，电磁调节阀可以根据室内温度和湿度的变化，实时控制阀门的打开程度，调节制冷剂或暖气流体的流量，实现温度和湿度的精确控制。
在汽车工业中，电磁调节阀作为发动机控制系统中的重要元件，用于控制燃油的喷射量和喷射时间，提高发动机的效率和排放性能。
调压阀的应用

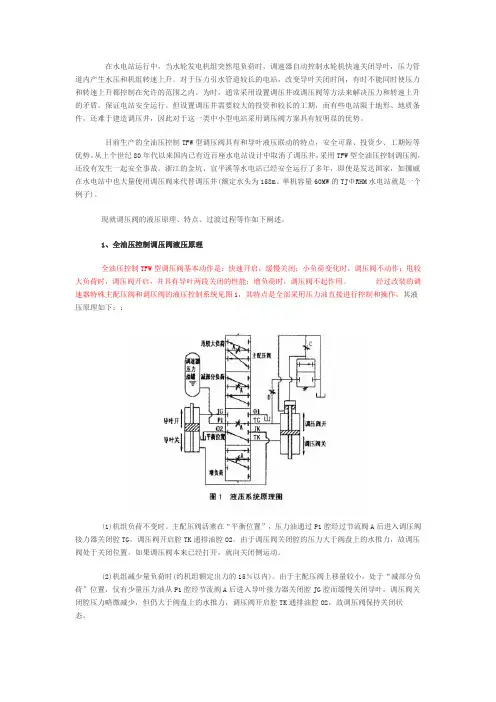

在水电站运行中，当水轮发电机组突然甩负荷时，调速器自动控制水轮机快速关闭导叶，压力管道内产生水压和机组转速上升。
对于压力引水管道较长的电站，改变导叶关闭时间，有时不能同时使压力和转速上升都控制在允许的范围之内。
为时，通常采用设置调压井或调压阀等方法来解决压力和转速上升的矛盾，保证电站安全运行。
但设置调压井需要较大的投资和较长的工期，而有些电站限于地形、地质条件，还难于建造调压井，因此对于这一类中小型电站采用调压阀方案具有较明显的优势。
目前生产的全油压控制TFW型调压阀具有和导叶液压联动的特点，安全可靠、投资少、工期短等优势。
从上个世纪80年代以来国内已有近百座水电站设计中取消了调压井，采用TFW型全油压控制调压阀，还没有发生一起安全事故。
浙江的金坑、宣平溪等水电站已经安全运行了多年，即使是发达国家，如挪威在水电站中也大量使用调压阀来代替调压井(额定水头为158m、单机容量60MW的TJΦRHM水电站就是一个例子)。
现就调压阀的液压原理、特点、过渡过程等作如下阐述。
1、全油压控制调压阀液压原理全油压控制TFW型调压阀基本动作是：快速开启，缓慢关闭；小负荷变化时，调压阀不动作；甩较大负荷时，调压阀开启，并具有导叶两段关闭的性能；增负荷时，调压阀不起作用。
经过改装的调速器特殊主配压阀和调压阀的液压控制系统见图1，其特点是全部采用压力油直接进行控制和操作，其液压原理如下：：(1)机组负荷不变时。
主配压阀活塞在“平衡位置”，压力油通过P1腔经过节流阀A后进入调压阀接力器关闭腔TG，调压阀开启腔TK通排油腔O2。
由于调压阀关闭腔的压力大于阀盘上的水推力，故调压阀处于关闭位置。
如果调压阀本来已经打开，就向关闭侧运动。
(2)机组减少量负荷时(约机组额定出力的15％以内)。
由于主配压阀上移量较小，处于“减部分负荷”位置，仅有少量压力油从P1腔经节流阀A后进入导叶接力器关闭腔JG腔而缓慢关闭导叶，调压阀关闭腔压力略微减少，但仍大于阀盘上的水推力，调压阀开启腔TK通排油腔O2，故调压阀保持关闭状态。
液压阀工作原理及运用
VS
不同类型的液压阀具有不同的工作原 理，但基本原理相同，即利用油液的 压力和流量，通过控制阀口的开启和 关闭，调节油液的流动方向、压力和 流量，实现对液压系统的控制。
02 液压阀的种类与特性
单向阀
总结词
控制液压油单向流动的阀门
详细描述
单向阀主要用于控制液压油的单向流动，只允许液压油在一个方向上流动，而阻止其在反方向流动。它通常安装 在液压泵的出口处，以防止液压泵在停机时油液倒流。
工业自动化中的液压阀通常要求高精度、快速响应和长寿命，以确保生产过程的 稳定性和效率。
在农业机械中的应用
农业机械中的液压系统主要用于控制和调节农机具的各种动作，如升降、翻转、收割等。液压阀在这些系统中起到至关重要 的作用，能够确保农机具按照农艺要求进行精确控制。
农业机械中的液压阀通常需要具备较高的可靠性和耐久性，以适应各种恶劣的田间作业环境。
在航空航天中的应用
液压阀在航空航天领域中主要用于控制飞机的起落架、襟翼、刹车系统等关键部件。由于航空航天领 域的特殊要求，液压阀必须具备高可靠性、高精度和轻量化的特点。
航空航天领域的液压阀通常需要进行严格的测试和验证，以确保在极端环境下仍能正常工作。
04 液压阀的发展趋势与挑战
液压阀的发展趋势
液压阀面临的挑战
技术创新
随着工业领域的发展，液压阀需要不断进行技术创新，以满足新 的应用需求和技术要求。
可靠性
液压阀在高温、高压、腐蚀等恶劣环境下工作，需要保证长期稳定 性和可靠性，对材料、工艺和设计提出了更高的要求。
维护保养
液压阀的维护保养涉及到专业知识和技能，需要专业的技术人员进 行操作，增加了维护保养的难度和成本。
05 结论：液压阀的重要性和 意义
液压控制阀及其应用
液压传动
稳压原理
● p2 ↑→阀芯上移→阀口减小→ Δp ↑，p2= p1 -Δp ， p1一定， Δp ↑ ， p2↓； ● p2 ↓ →阀芯下移→阀口开大→ Δp ↓，Δp↓， p2↑= ps 。
职能符号：
液压传动
减压阀和溢流阀之间的不同之处：
①减压阀保持出口压力基本不变，而溢流阀保持 进口处压力基本不变。 ②在不工作时，减压阀进、出油口互通，而溢流 阀进出油口不通。 ③为保证减压阀出口压力调定值恒定，减压阀的 导阀弹簧腔需通过泄油口单独外接油箱；而溢流 阀的出油口是通油箱的，所以它的导阀的弹簧腔 和泄漏油可通过阀体上的通道和出油口相通，不 必单独外接油箱。
1）二位二通 职能符号：
作用：控制油路 的通与断
液压传动
2）二位三通
职能符号：
作用：控制液 流方向
液压传动
3）二位四通
职能符号：
A P
B
O
P — 压力油口 O — 回油口 A、B — 分别接执行元件的两腔，即A、B相连。 作用：控制执行元件换向
液压传动
4）三位四通
职能符号：
作用：换向、 停止。
a.手柄控制，弹簧复位。
b.手柄控制，钢球定位。
应用：小流量，需徒手操作的场合。
液压传动
2）机动 两位两通机动换向阀 挡块操纵，弹簧复位。 两位两通
{
常开 常闭
靠弹簧的方格表示常态 应用：行程控制的场合。（又叫行程阀）
液压传动
用行程阀速度换接
液压传动
3）电磁
两位三通电磁换向阀 电磁铁操纵，弹簧复位。 优点：易于实现自动化。 应用：小流量的场合。（q≤63 L/min )
柱塞
液压传动
压力阀小结
液压系统中各种阀的工作原理和作用
液压系统中各种阀的工作原理和作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言液压系统中的阀门是控制液压系统各部分流体流向、压力、流量等参数的重要设备，不同类型的阀门在液压系统中起着不同的作用。
各种液压阀在液压系统中的作用
1.液压阀——方向控制阀按用途分为单向阀和换向阀。
单向阀：只允许流体在管道中单向接通，反向即切断。
换向阀：改变不同管路间的通﹑断关系﹑根据阀芯在阀体中的工作位置数分两位﹑三位等;根据所控制的通道数分两通﹑三通﹑四通﹑五通等;根据阀芯驱动方式分手动﹑机动﹑电动﹑液动等。
图2为三位四通换向阀的工作原理。
P 为供油口，O 为回油口，A ﹑B 是通向执行元件的输出口。
当阀芯处於中位时，全部油口切断，执行元件不动;当阀芯移到右位时，P 与A 通，B 与O 通;当阀芯移到左位时，P 与B 通，A 与O 通。
这样，执行元件就能作正﹑反向运动。
60年代后期，在上述几种液压控制阀的基础上又研制出电液比例控制阀。
它的输出量(压力﹑流量)能随输入的电信号连续变化。
电液比例控制阀按作用不同，相应地分为电液比例压力控制阀﹑电液比例流量控制阀和电液比例方向控制阀等。
2.液压阀——流量控制阀利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节，从而控制执行元件的运动速度。
流量控制阀按用途分为5种。
(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。
(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。
这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。
(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;得到按比例分配流量的为比例分流阀。
(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。
(5)分流集流阀：兼具分流阀和集流阀两种功能3.液压阀——压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。
(1)溢流阀：能控制液压系统在达到调定压力时保持恒定状态。
用於过载保护的溢流阀称为安全阀。
当系统发生故障，压力升高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。
液压驱动装置在阀门上的应用
液压驱动装置在阀门上的应用液压驱动装置的应用在现代工业中得到广泛的应用，它是一种将液体（液压油）转化为机械能的装置，主要用于驱动机器和设备的运转。
其中，在阀门上的应用尤为普遍。
液压驱动装置在阀门上的应用，是通过控制液体的流动状态，来控制介质的流量和阀门的开启和关闭的过程。
在液压驱动装置上，传统的螺杆和手动的驱动机构已经被广泛使用。
在阀门上，液压驱动装置采用了更加现代化的技术，如液压行程开关、脉冲调节器等，这些技术有效地提高了阀门的控制性和运作的稳定性。
液压驱动装置在阀门上的应用主要分为以下几个方面：1. 控制阀门的开启和关闭液压驱动装置可以通过液压力控制阀门的开启和关闭。
通过特殊的设计，液压驱动装置可以加大开关阀门的力度，使其可以承受更大的压力和温度，从而保证其正常的运作。
2. 阀门的自动控制液压驱动装置可以实现阀门的自动控制。
它可以通过电气信号或者电脑程序的控制，来实现阀门的自动控制，从而保证整个过程的稳定性和安全性。
3. 提高阀门的控制精度液压驱动装置能够提高阀门的控制精度。
因为液压驱动装置能够对阀门进行精确的控制，使其在不同的工作条件下能够保持流量的稳定，从而提高整个过程的效率和质量。
4. 增强阀门的可靠性和安全性液压驱动装置能够增强阀门的可靠性和安全性。
因为它可以实现阀门的自动控制和紧急停机功能，从而确保整个过程的安全性。
总之，液压驱动装置在阀门上的应用对于现代工业的发展有着极为重要的作用。
它可以提高阀门的控制精度、稳定性和安全性，从而保证整个生产过程的质量和效率。
随着技术的不断发展，液压驱动装置在阀门上的应用将会越来越广泛。
液压控制阀及其应用2
T P P
T
直动式溢流阀工作原理
工作原理：压力油作用 在锥阀芯的左端，当液压 力小于弹簧力时，锥阀芯 关闭，溢流阀没有溢流； 随着系统压力的升高，当 液压力大于弹簧力时，锥 阀打开，溢流阀溢流。
直动式溢流阀工作原理图
直动式溢流阀工作原理
工作原理: 当pA < Fs时，阀口关闭。 当pA = Fs时，阀口即将打开, 此时，pA = Fs = KX0 p = pK = KX0 /A 开启压力 当pA > Fs时，阀口打开，p T, 稳压溢流或安全保护。
4.3压力控制阀
定义：在液压传动系统中，控制液压油压力高
低的液压阀称之为压力控制阀，这类阀的共同点
主要是利用在阀芯上的液压力和弹簧力相平衡的
原理来工作的。
压力控制阀的作用：
用来控制液压系统中油液压力； 1) 溢流阀 2) 减压阀 3) 顺序阀 4) 压力继电器
4.3.1溢流阀（Relief valve）
先导式溢流阀特点
∵ 溢流阀稳定工作时，主阀阀芯上部压力小于下 部压力。 ∴ 即使下部压力较大，因有上部压力存在， 弹簧 可做较软，流量变化引起阀芯位置变化时，弹簧力的 变化量较小，压力变化小。 又∵ 调压弹簧调好后，上部压力为常数。 ∴ 压力随流量变化较小，克服了直动式阀缺点 还∵ 锥阀锥孔尺寸较小，调压弹簧不必很硬。 ∴ 调压方便
4.3.3顺序阀（sequence valve）
1、顺序阀定义：是一种利用压力控制阀口通断的 压力阀，因用于控制多个执行元件的动作顺序而 得名。 2、顺序阀分类：按控制油来源不同分内控和外控， 按弹簧腔泄漏油引出方式不同分内泄和外泄。 顺序阀有内控外泄、内控内泄、外控外泄、外控 内泄四种类型。
4.3.3顺序阀（sequence valve）
液压调压阀的作用有哪些原理
液压调压阀的作用有哪些原理
液压调压阀的作用有以下几个原理：
1. 调节压力：液压调压阀可以通过控制流体流过阀体的面积来调节输出压力。
当流体流过阀体时，调压阀会根据压力差来调整阀体的开度，从而实现输出压力的调节。
2. 维持稳定：液压系统中的液压调压阀可以维持系统的稳定性，确保系统在正常运作的范围内。
当系统中的压力超过设定压力时，调压阀会自动启动，加大阀体开度，从而减小流体的流速和压力，维持系统的稳定性。
3. 保护系统：液压调压阀可以保护系统中的其他部件和设备，防止因压力突变而损坏。
调压阀能够在系统发生压力过高的情况下自动启动，降低压力，从而保护系统中的其他部件不受损害。
4. 控制流量：液压调压阀可以通过调节阀体的开度来控制流体的流量，从而实现对液压系统中的流量进行调节。
调压阀可以根据系统的需求来调整阀体开度，以达到期望的流量控制效果。
总之，液压调压阀通过调节流体的流量和压力，维持系统的稳定性，保护系统和其他设备，并且可以控制流量，实现对液压系统的调节和控制。
单柱液压机工作原理
单柱液压机工作原理
单柱液压机是一种常用的机械设备，主要用于加工和压制金属、塑料、橡胶等材料。
它能够通过对液压油的控制，实现对工件的压制和成形，能够提高生产效率，优化生产流程。
单柱液压机的工作原理是将液体油压转换成机械能，通过压缩机构对工件进行加工。
其中，液体油压是通过一个液压油箱，由一台电动泵将油液推送到压力调节阀中，调节阀可以控制油液的流量和压力大小，让液体油压符合加工的要求。
在压制过程中，液体油压通过油管输送到主缸，驱动活塞上下运动，使工件在压板和模具的作用下产生相应的形状和尺寸。
压制完成后，液压油通过液压缸返回液压油箱中，循环利用。
单柱液压机的主要组成部分包括电动泵、液压油箱、压力调节阀、主缸、活塞、油管等。
其中，电动泵是单柱液压机的动力源，液压油箱存放液压油，压力调节阀可调节油液的流量和压力大小，主缸是压制工件时的核心部件，活塞连接压板和模具，油管则负责油液的输送。
单柱液压机具有压力大、稳定性好、噪音小等特点，适用于压制各种金属、塑料、橡胶等材料。
它的工作原理简单，使用方便，能够让加工过程更加高效和精准，提高生产效率和产品质量，对于现代工业的发展具有重要的作用。
液压驱动装置在阀门上的应用
液压驱动装置在阀门上的应用本文简要分析了液压驱动装置在阀门上应用的相关结构原理以及性能，旨在为提升液压驱动装置在阀门上的应用水平提供参考。
标签：阀门；液压驱动装置；应用0 前言液压技术在现代机械中的传动领域及控制领域中都有着重要的应用，相较于其他传动方式而言，液压驱动有着使用方便、安全性好、能够实现无级变速等优点。
随着科技的发展，液压驱动技术也在不断进步，其应用水平不断提升，应用范围不断扩大，本文简要研究的是液压驱动装置在阀门上的应用。
1 液压驱动装置在阀门上应用的结构原理分析液压驱动装置阀门一般由液压驱动阀门本体、液压驱动系统以及电气控制系统三个部分组成，下面根据液压驱动装置的不同分类来分析液压驱动装置在阀门上应用的结构原理。
1.1 直接推拉驱动式液压驱动装置原理分析此类液压驱动装置主要应用于操纵闸阀和截止阀中，例如阀门的开启、停止以及关闭等，直接推拉驱动式液压驱动装置还能够对节流阀的开口位置进行调节，以此来调节通过节流阀的流量。
此类液压驱动装置中，通过连接支架来固定阀门与油缸，油缸固定于阀门的上方，而油缸的活塞杆能够通过套、销子等实现与阀门阀杆的连接，当油缸进行运动时会带动阀门进行运动，从而实现阀门开启、关闭或停止等相关调节。
1.2 齿轮齿条摆动油缸驱动式液压驱动装置原理分析在大中口径蝶阀、球阀中经常会应用齿轮齿条摆动油缸驱动式液压驱动装置，从而实现阀门开闭的调节。
在齿轮齿条摆动油缸驱动式液压驱动装置中，油缸处于阀门的上方，通过平键及螺栓实现油缸与阀门的连接和固定[1]。
油缸在带有齿条的活塞杆的作用下实现来回运动，齿条发挥作用，其会带动齿轮和阀杆，使阀门的阀杆转动，从而实现阀门开闭的调节。
在上述调节过程中，齿条及油缸的行程长度越长，则齿轮的旋转角度越大，因此在设计过程中，可以将阀门阀杆的旋转角度进行预先设定，一般可以设定为90°±2°。
而油缸活塞面积越大、工作压力值越大，则输出转矩越大，这就对齿轮齿条的选择提出了一定的要求，一般来说，齿轮齿条摆动油缸驱动式液压驱动系统有单齿条和双齿条两种结构型式，如果输出转矩较大，则应当选用双齿条结构形式。
液压调压阀工作原理
液压调压阀工作原理
液压调压阀是一种通过调节液压系统的压力来控制液压元件工作的装置。
其工作原理如下：
1. 液压调压阀一般由一个调节阀和一个感应元件组成。
感应元件通常通过感应压力来调节阀门的开启度，从而控制液压系统的压力。
2. 当液压系统工作时，系统中的液压油通过管路流经液压调压阀。
感应元件感应到系统中的压力，并将这一信息传递到调节阀。
3. 调节阀根据感应元件传递的信息，调整阀门的开启度。
当系统的压力超过设定值时，阀门会自动关闭，当系统的压力低于设定值时，阀门会自动打开。
4. 通过不断地调节阀门的开启度，液压调压阀可以控制液压系统的压力在设定范围内。
总之，液压调压阀通过感应系统中的压力，并根据设定值来调节阀门的开启度，从而实现对液压系统压力的控制。
这样可以确保液压系统在工作过程中始终保持正常的工作压力，提高液压系统的稳定性和可靠性。
液压阀的相关功能设置介绍
液压阀的相关功能设置介绍液压阀是液压系统中的重要组件，用于控制液压系统中的液压流量、压力以及方向等。
液压阀的功能设置对于液压系统的性能和稳定性具有重要影响。
下面是液压阀的相关功能设置的介绍。
1.流量控制：液压阀可以通过调节阀芯的开度来控制液压系统中的流量。
通过改变液压阀的流通面积，可以调节液流的速度和流量。
液压阀通常具有可调节的节流孔或节流阀来实现流量控制。
2.压力控制：液压阀可以通过调节阀芯的开度来控制液压系统中的压力。
当液压系统中的压力达到设定值时，液压阀会自动开启或关闭，以维持系统的工作压力。
液压阀通常具有可调节的压力阀或溢流阀来实现压力控制。
3.方向控制：液压阀可以控制液压系统中液流的方向。
通过改变阀芯的位置，液压阀可以使液流从一个液压元件流向另一个液压元件。
液压阀通常具有两个或多个液流通道，可以将液流导向不同方向。
4.防止回流：液压阀可以防止液流在系统中的逆流。
当液压系统停止运行时，液压阀会自动关闭，防止液流的倒流。
这样可以保持系统的稳定性和安全性。
5.自保持功能：液压阀可以通过自锁机构或锁定装置来保持阀芯的位置，以达到自保持的功能。
当液压阀处于开启或关闭状态时，阀芯会被锁定在相应的位置，不受外界的影响。
6.自动调节：一些高级液压阀具有自动调节功能，可以根据液压系统的工作状态自动调节阀芯的位置和开度。
这样可以提高系统的工作效率和稳定性。
7.故障保护：液压阀可以通过故障检测装置和保护装置来保护整个液压系统。
当系统出现故障或压力过高时，液压阀会自动关闭，以避免发生故障或损坏。
8.远程控制：一些液压阀可以通过电气信号或远程操作器来进行远程控制。
这样可以方便操作和监控液压系统，并实现远程控制和自动化控制。
以上所述是液压阀的相关功能设置的简要介绍。
液压阀的功能设置通常根据液压系统的工作要求和应用场景来确定，液压阀的类型和结构也会根据功能需求进行选择和设计。
液压阀的正确选择和设置对于液压系统的正常运行和安全可靠性至关重要。
油压调节阀工作原理
油压调节阀工作原理
油压调节阀是一种用于控制液压系统压力的装置。
它通常由阀体、阀芯和弹簧组成。
当液压系统的压力超过设定值时，油压调节阀开始工作。
首先，在液压系统中的高压油通过阀体进入油压调节阀。
阀芯处于关闭状态，阻止高压油进一步流动。
然后，高压油的作用下，阀体内部的柱塞开始移动。
当柱塞受到一定的力量时，它将克服阀芯上的压力，并推动阀芯打开。
这样，高压油就可以通过阀体流向低压油路。
在油压调节阀的阀芯上设置了一个弹簧，用于控制阀芯的开启和关闭力量。
当系统压力下降时，弹簧会使阀芯回到关闭位置，阻止流量继续通过阀体。
需要注意的是，油压调节阀工作的稳定性和精度取决于弹簧的设计和质量。
压力的设定值可以通过调整弹簧的预紧力来实现。
较高的预紧力会增加阀芯关闭的压力，从而增加系统的调节压力。
总的来说，油压调节阀通过阀芯的开启和关闭调节液压系统的压力。
这种装置在许多液压系统中都起到了至关重要的作用。
油压调节阀工作原理
油压调节阀工作原理
油压调节阀是一种用于自动调节液压系统中液压油压力的装置。
它通过控制流过阀的液体的流量面积，从而调节系统中的压力。
油压调节阀的工作原理是基于流量和阀芯位置的反馈控制。
当液体进入调节阀时，液压油通过阀芯的流通孔进入调节阀内部，然后流过调节阀的节流孔。
节流孔的大小可以通过调节阀芯的位置来改变。
当节流孔的面积变大时，通过它流过的液体量增加，油压也随之增加；当节流孔的面积变小时，通过它流过的液体量减小，油压也随之减小。
通过反馈机构，调节阀可以感知液压系统中的压力变化，并根据设定的压力值来调节节流孔的面积。
当系统压力升高时，反馈机构会使调节阀芯向下移动，减小节流孔的面积，从而降低系统中的油压。
反之，当系统压力降低时，反馈机构会使调节阀芯向上移动，增大节流孔的面积，提高系统中的油压。
由于油压调节阀的设计和调节精度，它能够在液压系统中始终维持稳定的压力。
这对于确保系统各个部件的正常工作非常重要，也能提高系统的工作效率和寿命。
气动调节阀在机械制造中的应用与研究
气动调节阀在机械制造中的应用与研究引言气动调节阀是工业生产中常见的一种控制装置，广泛应用于机械制造行业。
本文将重点探讨气动调节阀在机械制造中的应用以及相关研究进展。
首先，将介绍气动调节阀的基本原理和结构。
接着，将分析气动调节阀在机械制造中的重要性，并介绍了一些典型的应用案例。
最后，将探讨当前的研究进展以及未来的发展趋势。
1. 气动调节阀的基本原理和结构气动调节阀是依靠气动力学原理进行工作的一种调节装置。
其基本原理是通过调节阀芯的位置来控制介质的流量，并通过气动信号驱动阀芯的运动。
气动调节阀的结构一般由阀体、阀芯、活塞、活塞杆和驱动装置等组成。
阀芯通过活塞和活塞杆与驱动装置相连，当接收到气动信号时，驱动装置会产生相应的力，推动阀芯的位置变化，从而实现对介质流量的调节。
2. 气动调节阀在机械制造中的重要性气动调节阀在机械制造中具有重要的应用价值。
首先，它能够实现对流体介质的精确控制，保证机械设备的正常运行。
其次，气动调节阀具有快速响应的特点，能够迅速调节流量，并实现设备的快速启停。
此外，气动调节阀的结构紧凑、体积小，适用于复杂的机械环境，并能够适应高温、高压等恶劣工况。
因此，气动调节阀在机械制造中的应用越来越广泛。
3. 气动调节阀在机械制造中的应用案例3.1 自动化生产线在自动化生产线中，气动调节阀可以用于控制液压系统的流量、压力等参数，保证工艺过程的稳定性。
例如，在汽车制造过程中，气动调节阀被广泛应用于汽车液压制动系统、悬挂系统等，实现对车辆性能的调节和控制。
3.2 机床设备气动调节阀在机床设备中的应用主要是用于控制液压系统的启停、压力和流量调节。
通过控制气动调节阀的开启和关闭，可以实现对液压缸的驱动，从而控制机床设备的运动。
3.3 输送系统在物流输送系统中，气动调节阀可以用于控制输送线的流量和速度。
通过控制气动调节阀的开度，可以调节输送线上的货物运输速度，保证物品的顺利输送。
4. 当前的研究进展和未来发展趋势目前，针对气动调节阀在机械制造中的应用，一些研究重点主要集中在以下几个方面：优化气动调节阀的结构和性能，提高调节阀的响应速度和控制精度；应用先进的控制算法和信号处理技术，提高系统的自动化水平；开发智能化的气动调节阀控制系统，实现远程控制和故障诊断。
液压阀工作原理及用途
分类:
按操作方式分：手动换向阀、机动换向阀（亦称行程阀）、电磁 换向阀、液动换向阀和电液换向阀等 按阀芯工作时在阀体中所处的位置和换向阀所控制的通路数不同 分：二位二通换向阀、二位三通换向阀、二位四通换向阀、三位 四通换向阀等 按阀的安装方式分：管式（亦称螺纹式）换向阀、板式换向阀和 法兰式换向阀等 按阀的结构形式分：滑阀式换向阀、转阀式换向阀和锥阀式换向 阀等
液压阀
单位：机修厂 姓名：郝先鹏
液压阀
1 方向控制阀 2 压力控制阀 3 流量控制阀
1 方向控制阀
方向控制阀: 控制液压系统中油液流动的
方向或液流的通与断
单向阀 换向阀
单向阀
双向液压锁
二、换向阀
工作原理:利用阀芯和阀体的相对运动,使油路接通、关断或
变换油流的方向，从而实现液压执行元件及其驱动机构的启动、 停止或变换运动方向
减小油压的脉动，提高阀工作的平稳性
弹簧的压紧力可通过调整螺帽1调整 溢流阀进口处的压力基本保持为定值 用于低压小流量： 额定压力2.5Mpa 调压范围：0.3~2.5Mpa
（Y型）先导式溢流阀
由先导阀和主阀两部分组成. 主阀：控制主油路溢流的开口 先导阀：控制主阀的开启压力 调节螺母1可调节调压弹簧2的压 紧力，从而调定了液压系统的压力 远程遥控口C： 接远程调压阀：远程调压 接油箱：卸荷 额定压力6.3Mpa
换向阀的图形符号
பைடு நூலகம்
方格数即“位”数，三格即三位 箭头表示两油路连通，但不表示流向。“⊥”表示油 路不通。在一个方格内，箭头或“⊥”符号与方格的 交点数为油路的通路数，即“通”数 每个换向阀都有一个常态位（即阀芯在未受到外力作 用时的位置）。在液压系统图中，换向阀的符号与油 路的连接一般应画在常态位上
快速缸液压机工作原理
快速缸液压机工作原理
快速缸液压机是一种利用液压力传递传动力的机械设备。
其工作原理如下：
1. 主动缸工作原理：快速缸液压机的主要部件是主动缸，主动缸内部设置有活塞。
2. 液压系统工作原理：液压系统由油箱、液压泵、液压阀等组成。
液压泵通过柴油机、电动机等驱动，将液体压力传递给液压油缸。
3. 活塞工作原理：当液压泵启动时，液压油将从油箱中被吸入液压泵，然后通过液压阀控制进入主动缸。
活塞在液体的作用下向前移动，产生推力。
4. 压力调节工作原理：液压系统中的压力调节阀可以根据需要对液体的压力进行调节。
通过调整压力调节阀的开关，可以控制主动缸的推力大小。
5. 工作步骤原理：在工作过程中，根据需要，液压泵可以不断供液，从而改变主动缸内液压油的容积，进而改变活塞的运动速度和推力大小。
通过液压系统的工作原理，快速缸液压机可以实现高效、稳定的工作。
它广泛用于各种需要大力矩或大推力的工业应用中，如冶金、石油、化工等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调节阀在液压机中的应用
[来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：
16-04-19]
电液比例调节阀按其控制功能可分为比例压力调节阀，比例流量调节阀，比例方向调节阀和它们的复合称为比例压力、流量调节阀等不同类型的拧制阀且有不同的控制功能。
随着现代科学技术的不断发展，市场需求的不断更新，数控技术做为一种日趋成熟的自动控制技术已被广泛地应用于生产、制造的各个领域。
目前，这种技术的应用已推动了液压机制造业不断向前发展。
这里主要阐述数控技术中的电液比例调节阀及其在液压机中的应用。
1、电液比例调节阀的控制原理
电液比例元器件控制功能的实现过程为:输人一个给定电床信号，通过比例放大器进行处理，转换成与输人电压成正比的工作电流，此电流通入比例电磁铁，使电磁铁输出一个与输入信号成比例的力或位移，作用于液压阀，对液压执行元件的速度和压力进行无级调速和控制其控制流程如图1所示。
2、电液比例调节阀和普通液压阀相比具有的优点
(1)电液比例调节阀能连续地、按比例地控制液压系统的压力和流量，从而实现对执行部件的位置、速度和流量等的连续控制，并可防止或减少压力、速度变换时的冲击。
(2)可简化油路，减少元件数。
(3)能简单的实现远跟离控制，特别适用于远程调压控制
3、电液比例调节阀的分类及其在液压机中的应用
电液比例调节阀按其控制功能可分为比例压力调节阀，比例流量调节阀，比例方向调节阀和它们的复合称为比例压力、流量调节阀等不同类型的拧制阀且有不同的控制功能，现就其在液压机中的应川举例如下: 例1:比例压力、流量调节阀在数控折呀机中的应川
比例仄力流量调节阀在数控折今机中控制油缸快进、工进及工作压力，各阶段的速度山比例调速阀控制，各阶段的压力由比例溢流阀控制，该阀可设定最高工作压力，提供溢流保护，其控制回路如图2所示，另外，该阀可与光栅尺和压力传感器配合使用，提供准确的位置和压力控制，提高系统的梢确度，并可确保成形速度在限定的范围内。
例2:比例方向调节阀在压砖机送料机构上的应用
比例方向调节阀能控制执行元件的运动方向.同时也可控制速度，如快速平稳的起动，停止或加减速变换。
在其控制功能中，对中位机能的选择方式与普通方向阀有所不同，由于比例方向阀具有双向节流的特殊性，所以不同机能的比例方向阀必须与适当的执行元件配用。
例如，对压砖机送料机构中油马达的控制采用配用阀芯机能为Y型的电液比例换向阀，其控制回路如图3。
另外，该换向阀与旋转编码器配合使用，由旋转编码器检测油马达转角并输出指令，通过可编程序控制器PLC控制比例换向阀来改变油马达在不同位置时的转速，油马达的不同转速决定了送料机构不同的送料速度，从而完成对送料速度的控制，满足生产工
艺的需要。
例3:比例压力调节阀在数控液压机中的应用
比例压力调节阀可实现遥控及无级调压，它适用于有多级压力控制需要或在工作过程中需多次改变压力的场合。
例如，某些产品一次压制成形过程中，根据其不同的拉伸阶段，要求提供不同的压力，以达到其质量要求，采用比例滋流阀可实现此功能。
在数控多次液压机中采用电液比例滋流阀调整液压机的工作压力，可完成一次成形过程中多次压制，能更好地保证制品的精度。
其工作原理为:用户通过可编程序终端，设定多次压制对应的压力值，在压制过程中，当压力传感器采集的压力信号输人可编程序控制器PLC，与用户设定值相比较，达到第一次压力设定值后，进人第二次压制，依次实现多次压制成形。
控制回路如图4所示。
随着应用技术的不断完善、完成多次压制所采用的元件组合也在不断改变，从早期的多次压制采用普通滋流阀、变量泵、压力传感器(位移传感器或行程开关)控制，到现阶段采用比例滋流阀、变量泵、压力传感器(位移传感器)控制，再进一步发展到比例压力流量调节泵、比例滋流阀、压力传感器(位移传感器)控制，经历了一个不断探索改进的过程，控制精度不断提高。
4、结语
以上是对比例调节阀在液压机中应用的浅述，正是因为比例控制系统具有可靠的性能，灵活的控制方式，优良的控制精度，并具有优化油路.节约能源等多种优点，相信其将在生产、制造的各个领域得到更广泛地应用。
