各种电压互感器的类型和它的作用
互感器包括电流互感器和电压互感器
第四章 互感器互感器包括电流互感器和电压互感器，是一次系统和二次系统之间的联络元件，将一次侧的高电压、大电流变成二次侧标准的低电压（100V 或3/100V ）和小电流（5A 或1A ），用以分别向测量仪表、继电器的电压线圈和电流线圈供电，使二次电路正确反映一次系统的正常运行和故障情况。
目前，互感器常用电磁式和电容式。
第一节 互感器的作用及工作特性一、互感器与系统的连接互感器是一种特殊的变压器，其基本结构与变压器相同并按变压器原理工作。
其一、二次绕组与系统的连接方式如图4-1所示。
电压互感器一次绕组并接于电网，二次绕组与测量仪表或继电器电压线圈并联。
A1 与a2 同名，X 1与 x 2同名。
电流互感器一次绕组串接于电网（与支路负载串联）二次绕组与测量仪表或继电器的电流线圈相串联。
L 1与K 1同名，L 2与K 2同名。
功率型测量仪表与保护继电器及自动调节励磁装置的工作与输入电压电流相位有关。
二、互感器的作用1. 将一次回路的高电压和大电流变为二次回路的标准值。
通常电压互感器二次绕组额定电压为 100V 或3100V 。
电流互感器二次绕组额定电流一般为5A 或 1A 。
2. 使低电压的二次系统与高电压的一次系统实施电气隔离，且互感器二次侧接地，保证了人身和设备的安全。
互感器二次绕组接地的目的在于当发生一、二次绕组击穿时降低二次系统的对地电位，接地电阻愈小，对低电位愈低，从而保证人身安全，因此将其称为保护接地。
三相电压互感器一次绕组接成星形后中性点接地，其目的在于使一、二绕组的每一相均反应电网各相的对地电压从而反应接地短路故障，因此将该接地称为工作接地。
3. 取得零序电流、电压分量供反应接地故障的继电保护装置使用。
支路的零序电流)(310CB A I I I I ++=，因此将三相电流互感器二次绕组并联，使其输出总电流为三相电流之和即得到一次电网的零序电流。
如将一次电路（例如电缆电路）的三相穿过一个铁芯，则绕于该芯上的二次绕组输出零序电流。
电流电压互感器基础知识培训精选全文
七、电流互感器（CT）的基础知识
（一）电流互感器的概述
（二）电流互感器的分类 （三）电流互感器的结构、原理 （四）电流互感器的接线方式及选择 （五）电流互感器的型号含义 （六）电流互感器的技术参数 （七）电流互感器的结构特点 （八）电流互感器充（补）气方法 （九）电流互感器操作、维护 （十）电流互感器的使用、接线中的注意事项 （十一）电流互感器的巡回检查 （十二）电流互感器的事故处理 （十三）电流互感器二次侧开路的原因分析
互感器是一种特殊变压器，是电力系统中一次系统和二 次系统之间的联络元件，用以变换电压或电流，分别为测量 仪表、保护装置和控制装置提供电压或电流信号。
二、互感器的类型及分类
电流互感器（TA）
电压互感器（TV）
互感器的分类
1. 从测量内容：电流互感器和电压互感器； 2. 使用环境：户内型和户外型； 3. 使用对象：仪表用和保护用； 4. 其它分类：绝缘、结构、原理等方面的分类。
电流电压互感器基础知识培训
一、互感器的概述 二、互感器的类型及分类 三、互感器与系统的连接 四、互感器的作用 五、电流互感器的工作特性 六、电压互感器的工作特性 七、电流互感器的基础知识 八、电压互感器的基础知识
一、互感器的概述：
电力系统的一次电压很高，电流很大，且运行的额定参 数千差别，用以对一次系统进行测量、控制的仪器仪表及 保护装置无法直接接入一次系统，一次系统的大电流/高电 压需要使用电流/压互感器进行隔离，使二次的继电保护、 自动装置和测量仪表能够安全准确地获取电气一次回路电流 /压信号。
互感器与系统的连接
四、互感器的作用
1.将一次回路的高电压和大电流变为二次回路标准的低电压(100V)和小电流 (5A或1A)，从而使测量仪表和保护装置标准化，小型化，并使其结构轻巧， 价格便宜，便于屏内安装；并可采用小截面电缆进行远距离测量，与电气仪 表和继电保护及自动装置配合测量电力系统高电压回路的电流、电压、电能 等参数； 2.有利于使用低压、低截面电缆完成测量保护功能 ； 3.将二次设备与高压部分隔离，保护工作人员的安全； 4.互感器二次侧均接地，这样可防止当一/二次绝缘损坏时，在二次设备上发 生高压危险。 5. 互感器二次测额定值统一，有利于二次设备标准化。
电压互感器知识全解
一、何谓电压互感器1电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。
2电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
3改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
4电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。
二、电压互感器的作用1电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。
2同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。
三、电压互感器分类1按安装地点可分：户内式和户外式。
35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。
2按相数可分：单相式和三相式。
10kV及以下采用三相式。
3按绕组数可分：双绕组、三绕组和四绕组。
4按绝缘方式可分：干式、浇注式、油浸式和气体式。
5按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。
其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。
四、电压互感器结构1油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。
单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。
2SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。

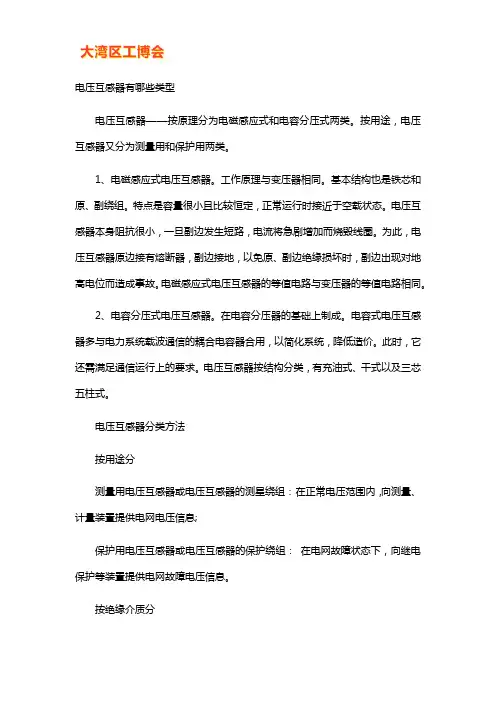

电压互感器的容量分为哪几种有什么区别
电压互感器有哪些类型电压互感器——按原理分为电磁感应式和电容分压式两类。
按用途，电压互感器又分为测量用和保护用两类。
1、电磁感应式电压互感器。
工作原理与变压器相同。
基本结构也是铁芯和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身阻抗很小，一旦副边发生短路，电流将急剧增加而烧毁线圈。
为此，电压互感器原边接有熔断器，副边接地，以免原、副边绝缘损坏时，副边出现对地高电位而造成事故。
电磁感应式电压互感器的等值电路与变压器的等值电路相同。
2、电容分压式电压互感器。
在电容分压器的基础上制成。
电容式电压互感器多与电力系统载波通信的耦合电容器合用，以简化系统，降低造价。
此时，它还需满足通信运行上的要求。
电压互感器按结构分类，有充油式、干式以及三芯五柱式。
电压互感器分类方法按用途分测量用电压互感器或电压互感器的测星绕组：在正常电压范围内，向测量、计量装置提供电网电压信息;保护用电压互感器或电压互感器的保护绕组：在电网故障状态下，向继电保护等装置提供电网故障电压信息。
按绝缘介质分干式电压互感器：由普通绝缘材料浸渍绝缘漆作为绝缘，多用在及以下低电压等级;浇注绝缘电压互感器：由环氧树脂或其他树脂混合材料浇注成型，多用在及以下电压等级;油浸式电压互感器：由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用于及以下电压等级;气体绝缘电压互感器：由气体作主绝缘，多用在较高电压等级。
通常专供测量用的低电压互感器是干式，高压或超高压密封式气体绝缘（如六氟化硫）互感器也是干式。
浇注式适用于35kV及以下的电压互感器，35kV 以上的产品均为油浸式。
按相数分绝大多数产品是单相的，因为电压互感器容量小，器身体积不大，三相高压套管间的内外绝缘要求难以满足，所以只有3- 15kV的产品有时采用三相结构。
按电压变换原理分电磁式电压互感器：根据电磁感应原理变换电压，原理与基本结构和变压器完全相似，我国多在及以下电压等级采用;电容式电压互感器：由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，用在中性点接地系统里作电压测量、功率测量、继电防护及载波通讯用;光电式电压互感器：通过光电变换原理以实现电压变换，还在研制中。

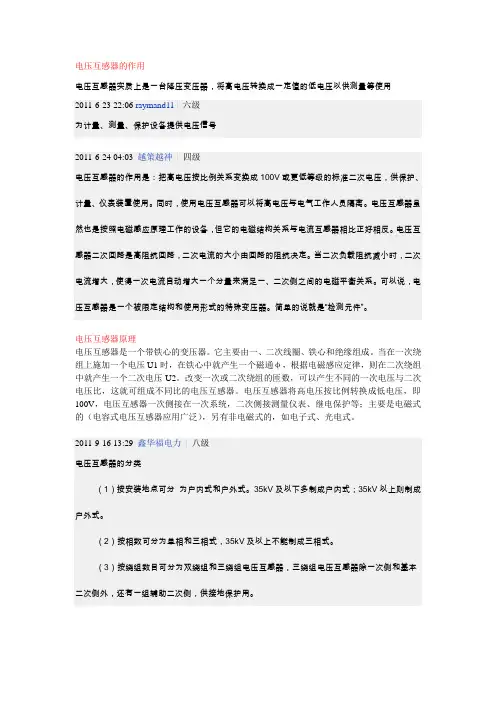

电压互感器的作用
电压互感器的作用电压互感器实质上是一台降压变压器，将高电压转换成一定值的低电压以供测量等使用2011-6-23 22:06 raymand11|六级为计量、测量、保护设备提供电压信号2011-6-24 04:03 越策越神|四级电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
同时，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。
电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。
当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。
可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。
简单的说就是“检测元件”。
电压互感器原理电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
2011-9-16 13:29 鑫华福电力|八级电压互感器的分类（1）按安装地点可分为户内式和户外式。
35kV及以下多制成户内式；35kV以上则制成户外式。
（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。
（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
（4）按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。

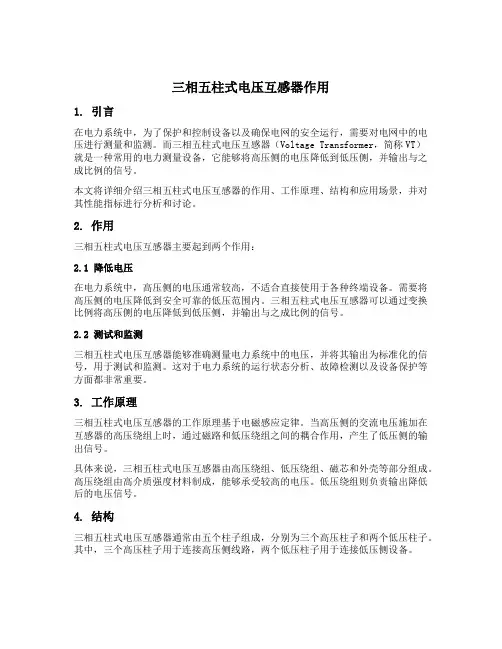

三相五柱式电压互感器作用
三相五柱式电压互感器作用1. 引言在电力系统中，为了保护和控制设备以及确保电网的安全运行，需要对电网中的电压进行测量和监测。
而三相五柱式电压互感器（Voltage Transformer，简称VT）就是一种常用的电力测量设备，它能够将高压侧的电压降低到低压侧，并输出与之成比例的信号。
本文将详细介绍三相五柱式电压互感器的作用、工作原理、结构和应用场景，并对其性能指标进行分析和讨论。
2. 作用三相五柱式电压互感器主要起到两个作用：2.1 降低电压在电力系统中，高压侧的电压通常较高，不适合直接使用于各种终端设备。
需要将高压侧的电压降低到安全可靠的低压范围内。
三相五柱式电压互感器可以通过变换比例将高压侧的电压降低到低压侧，并输出与之成比例的信号。
2.2 测试和监测三相五柱式电压互感器能够准确测量电力系统中的电压，并将其输出为标准化的信号，用于测试和监测。
这对于电力系统的运行状态分析、故障检测以及设备保护等方面都非常重要。
3. 工作原理三相五柱式电压互感器的工作原理基于电磁感应定律。
当高压侧的交流电压施加在互感器的高压绕组上时，通过磁路和低压绕组之间的耦合作用，产生了低压侧的输出信号。
具体来说，三相五柱式电压互感器由高压绕组、低压绕组、磁芯和外壳等部分组成。
高压绕组由高介质强度材料制成，能够承受较高的电压。
低压绕组则负责输出降低后的电压信号。
4. 结构三相五柱式电压互感器通常由五个柱子组成，分别为三个高压柱子和两个低压柱子。
其中，三个高压柱子用于连接高压侧线路，两个低压柱子用于连接低压侧设备。
在实际应用中，三相五柱式电压互感器的外壳通常由绝缘材料制成，以保证安全可靠的电气隔离。
为了提高测量精度和抗干扰能力，互感器内部还配备了屏蔽层和防护装置。
5. 应用场景三相五柱式电压互感器广泛应用于各种电力系统中，特别是输电和配电系统中。
以下是一些常见的应用场景：5.1 电能计量三相五柱式电压互感器可以将高压侧的电压降低到低压范围内，并输出与之成比例的信号。
电压电流互感器的作用
电压电流互感器的作用一、前言电压电流互感器是电力系统中常用的一种测量设备，它能够将高电压或高电流变换成低电压或低电流，以便于测量和保护。
本文将详细介绍电压电流互感器的作用。
二、什么是电压电流互感器1. 定义电压互感器（VT）和电流互感器（CT）是一种特殊的变压器，主要用于将高压和高电流转换为可测量的低值。
2. 结构通常，VT和CT由铁心、绕组、外壳等部分组成。
其中，铁心是由硅钢片堆叠而成，外壳则是由绝缘材料制成。
三、功用及作用1. 测量功用VT和CT能够将高值的电压和电流转换为可测量的低值。
在实际应用中，它们可以为系统提供精确的测量结果，并确保系统运行稳定。
2. 保护功用VT和CT还可以被用来触发保护装置。
当系统中出现故障时，它们可以检测到相应的信号并触发保护装置以避免进一步损坏。
3. 稳压功用VT和CT还可以用于稳压。
当系统中出现电压波动时，它们可以通过调节电压或电流来保持系统的稳定性。
四、应用场景1. 电力系统在电力系统中，VT和CT被广泛应用于变电站、发电机、输电线路等方面。
它们可以确保系统的安全运行，并提供精确的测量结果。
2. 工业控制在工业控制领域，VT和CT被用于监测和控制各种设备。
例如，在工业生产中，它们可以监测机器的运行状态，并在必要时触发保护装置以避免事故发生。
3. 铁路交通在铁路交通领域，VT和CT被用于监测铁路信号灯、轨道电路等设备。
它们可以确保铁路运行的安全性，并提供精确的测量结果。
五、总结综上所述，电压电流互感器是一种非常重要的测量设备，在各个领域都有广泛应用。
它们能够将高值的电压和电流转换为可测量的低值，并且还能触发保护装置以避免进一步损坏。
在未来，随着科技的不断发展，电压电流互感器的作用将会更加广泛和重要。
电压互感器的小知识
电压互感器的小知识电压互感器（Voltage Transformer, VT，缩写为PT）是电力系统中常用的一种测量和保护设备，主要用于将高电压信号降压成为一定比例的低电压信号，以便于测量和保护。
在电力系统中，电压互感器通常被作为电压测量的标准装置来使用。
电压互感器的工作原理电压互感器的工作原理基于电磁感应定律，即：当磁场发生变化时，会在导体内产生电动势。
在电压互感器中，高电压导线通过绕在磁芯上的线圈中，产生一个变化的磁场，这个磁场会影响到低电压绕组中的导线，从而在低电压绕组中引起电势差，使得低电压绕组中的电压得到降低。
电压互感器的分类根据电压互感器的用途和结构，可以将它们分为以下几类：功率变形器功率变形器也叫做耦合电容器式电压互感器，它由一对绕组和一个电容器组成。
在储能时间间隔内，当高电压导线产生变化的电场时，由于绝缘导电子串联的缘故，高电压线圈中的电荷将会沿着绕组流动，通过电容器产生反向电荷，从而达到降压的目的。
此时，低压绕组上的降压电压正好与高压输入的电压成比例，称为 PT 的变比。
电抗器式电抗器式电压互感器由一个铸铁磁芯、线圈和绝缘组件组成。
它的结构紧凑，使用方便，但不能承受高电压，一般用于检测低压侧的电压和信号。
气体绝缘式气体绝缘式电压互感器，即 GIS-VT，是一种容积小、可靠性高的电压互感器。
由于使用了气体绝缘技术，所以可以在极小的空间内提供高精度、低成本、长寿命的电压测量服务。
它广泛用于输电、配电设备中的电压测量，对于电力系统的稳定运行起到了重要的作用。
电压互感器的特点•电压互感器可以在各种压力、温度和环境中工作。
•电压互感器可以达到很高的准确性，误差范围通常在 ±0.2%。
•电压互感器的可重复性和一致性非常好，能长期保持精度。
•电压互感器铸铁外壳具有很好的防护性能，即使途中受到外力冲击或短路电流影响也能保证人员和设备的安全。
电压互感器的应用范围电压互感器广泛应用于电力系统中的各个领域，包括：•电压测量：将高电压降低至安全的水平后，作为计量、控制和保护之用；•电力监测：监测电力系统中的电压波形和幅值等，对电力系统进行状态监测、预警和诊断分析；•保护：将高电压降低至中低电压，保护电力系统中的拓扑结构和设备安全；•控制：根据电压信号的大小和变化，调整电力系统中的设备。
电压互感器介绍
平衡绕组：平衡上下铁芯柱的磁势,保证正确的电压变换关系,即保证测量准确度
220kV串级式电压互感器
右图是220kV四级串级式电压互感器。上铁芯对地为额定电压的3/4,下铁芯对地为额定电压的1/4。绕组边缘线匝与铁芯之间为额定电压的1/4。二次绕组只与最下面一个铁芯柱耦合。 平衡绕组在同一铁芯的上下柱上,匝数相等,反极性连接。平衡上下铁芯柱的磁势 连耦绕组：两铁芯相邻的铁芯柱上,匝数相同,反极性连接。电压均匀分布,不影响准确级。
3．选择容量 电压互感器的型号和准确级确定以后,与此准确级对应的额定容量即已确定 可从本书附录四有关手册中查得 。 为了保证电压互感器的准确级,其二次侧所带负荷的实际容量不能超过额定容量。 计算电压互感器的二次负荷容量时,必须注意互感器的接线方式和二次负荷的连接方法,可查有关手册。
电容式电压互感器
电容式电压互感器 CVT 在国外已有四十多年的发展历史,在72.5～1000kV电力系统中得到普遍应用。国产CVT从1964年在西安电力电容器厂诞生以来,也积累了三十五年的制造和运行经验,现已进入成熟期。 电容式TV和GIS中电磁式TV两种类型可作为500kV电压互感器
电容式电压互感器的工作原理
油浸式电压互感器按结构分类
5 普通结构 单级式 和串级结构两种。3~35kV电压等级都制成普通结构,110kV及以上电压等级的电压互感器才制成串级结构。在我国,电压大于330kV只生产电容式。
JDZJ-10
JDQX-220
JDJ2-35
JZW-10
JSJW-10
JCC— 110
YDR-110
图 d 所示为一台三相五柱式 电压互感器接线。一次绕组接 成星形,且中性点接地。基本 二次绕组也接成星形,并且中性 点也接地。既可测量线电压．又 可测量相电压。
电压互感器的种类有那些呢
电压互感器的种类有那些呢？1) 一般电压互感器按用途分:测量用和保护用2)按相数分:单相和三相3)按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT)4)按绕组个数分:双绕组电压互感器,其低压侧只有一个二次绕组的电压互感器;三绕组电压互感器,有两个分开的二次绕组的电压互感器;四绕组电压互感器,有三个分开的二次绕组的电压互感器.5)按一次绕组对地状态分:接地电压互感器,在一次绕组的一端准备直接接地的单相电压互感器,或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器,一次绕组的各部分,包括接线端子在内,都是按额定绝缘水平对地绝缘的电压互感器.6)按装置种类分:户内型和户外型7)按结构形式分:单级式电压互感器,一、二次绕组在同一个铁心柱上，绝缘不分级的电压互感器；串级式电压互感器，一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成，二次绕组与一次绕组的接地端级在同一铁心柱上。
8）按绝缘介质分：干式，浇注，油浸，气体绝缘等电磁式电压互感器(VT)和电容式电压互感器(CVT) ,这是以前的叫法，现在是:电磁式电压互感器(PT)和电容式电压互感器(CPT)主要作用如下：1、给重合闸提供必要信号，一条线路两侧重合闸的方式要么是检无压，要么是检同期，线路PT可以为重合闸提供电压信号。
2、现在部分线路PT时用的电容式电压互感器，可以为载波通信提供信号通道。
3、目前对一些特殊的供电用户线路提供计量电压。
电容式电压互感器1、概述电容式电压互感器（简称CVT）,1970年研制出国产第一台330KVCVT,1980年和1985年研制出第一代和第二代500KVCVT,1990 年和1995年研制出第三代和第四代500KVCVT,30多年来积累了丰富的科研、开发设计和生产经验，在国内开发出一代又一代的CVT新产品，带动了国产CVT的发展。
CVT最主要的特点是：——耐电强度高，绝缘裕度大，运行可靠。
电压互感器基本分类及其工作特点
电压互感器基本分类及其工作特点电压互感器是一个用来检测或测量交流电压的设备。
它主要用于电网的监测和保护，以及测量、控制和通信系统等方面。
电压互感器根据其结构和性能的不同，可以分为多种基本分类。
本文将介绍电压互感器的基本分类及其工作特点。
电压互感器的基本分类根据其结构和性能的不同，电压互感器可以分为以下几种基本分类：1. 干式电压互感器干式电压互感器是一种使用绝缘材料环境的电压互感器。
它具有结构简单、维护方便、体积小等优点，因此广泛应用于电力系统中。
干式电压互感器还分为电容式电压互感器和绕组式电压互感器两种形式。
1.1 电容式电压互感器电容式电压互感器的结构主要包括电极电容和电介质垫片两部分。
在工作时，电介质垫片的两端分别连接电极，形成电容。
当在电容两端加上电压时，电容就会受到电场的作用，其上产生的电荷和电容量就会发生变化。
由此，可以测量出所需的电压值。
1.2 绕组式电压互感器绕组式电压互感器主要由高压绕组、低压绕组和磁铁芯组成。
高压绕组在接收高压信号时，通过磁场的作用转化成相应的低压信号，然后低压绕组中的信号就可以进行测量和控制。
2. 油浸式电压互感器油浸式电压互感器主要由磁铁芯、高压绕组、低压绕组、绝缘油和绝缘材料等部件组成。
其主要特点是精度高、稳定性好、可靠性强。
油浸式电压互感器广泛应用于电力系统的高压测量和保护等领域。
3. 气体绝缘电压互感器气体绝缘电压互感器主要通过高压绕组感应出来的电压信号，在低压绕组中输出对应的电压信号。
其主要特点是直流阻抗高、感应着磁场时的电阻值很小。
气体绝缘电压互感器可以直接安装在高压线上，具有防护措施的作用，可广泛应用于高压线路中。
4. 复合材料电压互感器复合材料电压互感器主要是使用复合材料做为绝缘材料的电压互感器。
其主要特点是绝缘性好、抗拉强度高、耐腐蚀、使用寿命长等。
电压互感器的工作特点电压互感器主要用于测量线路或设备上的电压信号，其工作特点和应用领域也各自不同。
互感器的重要作用和分类
互感器的重要作用和分类由于仪表的量限不能无限扩大，在计量交流电网中的高电压、大电流系统的电能时，需要使用一种能按比例地变换被测交流电压或电流的计量器具。
其中变换交流电压的称为电压互感器，文字符号为TV；变换交流电流的称为电流互感器，文字符号为TA。
一、互感器的重要作用：1)利于扩大测量仪表的量程，而且功耗小，因为互感器将大电流或高电压降低为小电流或低电压。
2)有利于测量仪表的标准化和小型化，因为使用互感器以后不必要再按测量电流的大小或测量电压的高低设计不同量程的仪表。
3)有利于保障测量工作人员和仪表设备的安全，因为互感器隔离了被测电路的大电流或高电压。
另外，当电力线路发生故障出现过电压或过电流时，由于互感器铁芯趋于泡和，其输出不会呈正比增加，能够起到对测量人员及仪表的保护作用。
4)有利于降低测量仪表等二次设备的绝缘要求，因为使用互感器以后不必再按实际被测电流或电压设计测量仪表从而简化仪表工艺、降低生产成本，方便安装使用。
5)有利于进行远距离测量，因为使用互感器以后可以利用较长的小截面导线方便地进行远距离测量。
另外，可以通过互感器取出零序电流或零序电压分量供反映接地故障的继电保护装置使用；还可以通过互感器改变接线方式，满足各种测量和保护的要求，而不受一次回路的限制。
二、互感器的分类：1)按电压等级：可分为高压和低压，高供高计电能装置采用高压电流互感器，高供低计电能装置采用低压电流互感器。
低压电流互感器按外形可分为羊角式与穿心式，可根据实际需要选择。
对于大变比的低压电流互感器，釆用羊角式，应处理好接头，否则容易烧毁；而小变比的低压电流互感器采用穿心式，由于采用多匝安装方式，需防止产生计量倍率错差。
目前电力系统中，不建议使用多匝的穿心式低压电流互感器。
2)按安装地点：可分为户内式和户外式电流互感器。
3)按绝缘种类：可分为油绝缘、浇注绝缘、干式、瓷绝缘和气体绝缘等电流互感器。
4)按用途：可分为测量用和保护用电流互感器。
电压互感器基本知识与选型要求
电压互感器基本知识与选型要求目录一、电压互感器基本知识 (3)1. 电压互感器的定义及作用 (4)2. 电压互感器的种类与特点 (5)2.1 常用种类 (6)2.2 各种类的特点 (7)3. 电压互感器的技术参数 (8)3.1 额定电压 (9)3.2 额定电流 (10)3.3 准确度等级 (11)3.4 绝缘性能参数 (12)二、电压互感器选型要求 (13)1. 选型原则 (14)1.1 根据实际需求选择合适的类型 (15)1.2 考虑设备的环境适应性 (16)1.3 遵循相关标准及规范 (18)2. 选型注意事项 (19)2.1 额定电压与电源匹配 (20)2.2 额定电流与负载匹配 (21)2.3 考虑二次侧绕组需求 (23)2.4 准确度和精度要求 (24)三、电压互感器的应用与维护 (25)1. 应用注意事项 (26)1.1 安装要求 (27)1.2 使用环境要求 (28)1.3 接线方式及注意事项 (29)2. 维护保养 (30)2.1 定期检查 (31)2.2 预防性试验 (32)2.3 故障处理及更换 (33)四、电压互感器选型实例分析 (35)1. 选型案例分析 (36)1.1 某电力系统中的电压互感器选型 (37)1.2 其他典型应用场景介绍 (38)2. 选型过程中的常见问题及解决方案 (39)2.1 问题一 (40)2.2 问题二 (41)2.3 问题三 (42)五、相关法规与标准 (44)1. 国家相关法规要求 (44)2. 行业相关标准规范介绍 (45)一、电压互感器基本知识电压互感器是一种用于测量和保护电力系统中高电压侧的电气设备。
它的主要功能是将高电压侧的电压信号降低到适合仪表、继电器等设备使用的低电压信号，以便于测量、保护和控制。
电压互感器的性能参数包括变比、额定一次电流、二次负载阻抗、绝缘等级等。
变比：电压互感器的变比是指其一次侧输出电压与二次侧输出电压之比。
变比的选择应根据实际需要，既要保证测量精度，又要满足二次设备的接入要求。
互感器课件高教知识
练习：
LQZJ5-0.66型序号表示？
互感器
3.电压互感器的分类
按安装地点分：户内式、户外式 按相数分：单相式、三相式 按绕组数分：双绕组、三绕组、四绕组式 按结构原理分：电磁式、电容式 按绝缘方式分：干式、浇注式、油浸式、气体绝缘式
互感器
（1）浇注式电压互感器
JDZ—10型浇注式单相电压互感器铁芯 为三柱式，一、二次绕组为同心圆筒式， 连同引出线用环氧树脂浇注成型，并固 定在底版上；铁芯外露，由经热处理的 冷轧硅钢片取向迭装而成，为半封闭式 结构。
互感器
（２）检修周期
1）小修 1～3年一次，一般结合预防性试验进行。运行在污秽 场所的互感器应适当缩短小修周期。
2）大修 根据互感器预防性试验结果及运行中在线监测结果（如 有），进行综合分析判断，认为确有必要时进行。
3）临时性检修 针对运行中发现的严重缺陷及时进行。
互感器
２.检修项目
(１)小修项目
互感器
2.电压互感器的变比、误差、准确度及额定二次容量
(1）变比 电压互感器一、二次侧额定电压之比，称为电压互感器 的额定电压比，用Ku表示： U1 E1 N1 ku
U2 E2 N2
(2）误差 电压互感器的误差用电压误差和相位差来表示。 (3）额定二次容量 电压互感器的额定容量是指对应于最高准确度 级时的容量。通常以视在功率的伏安值表示。 (4）准确级 是指在规定的一次电压和二次负荷变化范围内，负荷 的功率因数为额定值时，电压误差的最大值。
a)外部检查及清扫； b)检查维修膨胀器、储油柜、呼吸器； c)紧固一次和二次引线连接件； d)渗漏处理； e)检查紧固电容屏型电流互感器及油箱式电压互感器末屏接 地点，电压互感器N（X）端接地点； f）必要时进行零部件修理与更新； g）必要时调整油位或氮气压力； h）必要时补漆； i）必要时加装金属膨胀器进行密封改造； j）必要时进行绝缘油脱气处理。
三相电压互感器的作用-概述说明以及解释
三相电压互感器的作用-概述说明以及解释1.引言1.1 概述概述电力系统中，三相电压互感器是一种常见的电力测量设备，广泛应用于变电站、电力系统监测和保护等领域。
它是用来测量和监控电力系统中三相电压的重要工具，能够将高电压转换为低电压进行测量，确保电力系统的安全运行。
三相电压互感器通过互感原理实现电压的变换，将高电压的三相信号变换为标准化的低电压输出，以供电力系统中的测量仪表、计算机监控系统和保护装置等设备进行准确测量和判断。
它具有体积小、精度高、响应速度快的特点，并且能够在高压环境下稳定工作。
三相电压互感器广泛应用于电力系统的各个环节，如变电站的电能计量、电力传输线路的监测、工业生产过程中的电力控制等。
它不仅能够提供电力系统的实时监测数据，还能够为电力系统故障诊断提供重要依据。
然而，三相电压互感器也存在一定的局限性。
由于其本身结构和材料的限制，它在高频率和大电流等特殊条件下的测量精度可能会有所下降。
此外，由于电力系统中存在多种电力负荷和谐波，会对互感器的测量精度产生影响。
因此，在实际应用中，需要根据具体的测量需求和环境条件选择合适的三相电压互感器。
总之，三相电压互感器在电力系统中扮演着重要的角色，能够准确测量和传递三相电压信号，保障电力系统的稳定运行。
随着电力系统的发展和技术的进步，三相电压互感器也将不断完善和发展，为电力系统的安全和稳定运行提供更加可靠的保障。
文章结构部分的内容应该包括对整篇文章的组织和结构进行说明。
具体内容可以包括以下几点：1.2 文章结构本文将分为引言、正文和结论三个部分进行论述。
引言部分将概述三相电压互感器的基本定义和原理，并介绍本文的目的。
正文部分将主要分为三个小节。
首先，将详细阐述三相电压互感器的定义和原理，包括其结构和工作原理等方面的介绍。
然后，将探讨三相电压互感器的作用和应用场景，包括在电力系统中的应用和重要作用等方面的说明。
最后，将评述三相电压互感器的优点和局限性，包括其在实际应用中存在的限制和改进的可能性等方面的讨论。
电压互感器试题
（二）电压互感器1、什么是电压互感器？它有什么用途？答：电压互感器是一种电压的变换装置（也称仪用变压器，PT）。
它将高电压变换为低电压，以便用低压量值反映高压量值的变化。
因此，可以直接用普通电气仪表进行测量。
由于采用了电压互感器，各种测量仪表和保护装置不直接与高电压相连接，从而保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘，制造测量仪表和继电器电压线圈制造上得以标准化，简化了制造工艺并降低了成本。
因此，电压互感器在电力系统中得到了广泛的应用。
2、电压互感器与变压器有何不同？答：电压互感器的构造和原理与普通变压器相同，它也是由铁芯，一次线圈，二次线圈，接线端子及绝缘支持物等组成。
电压互感器的一次线圈接于系统的线电压或相电压，其绝缘应随实际系统电压的高低而定。
一次线圈具有较多的匝数，二次线圈供给仪表或继电器的电压线圈。
电压互感器的工作原理与电力变压器相同，但由于用途不同，因此，在设计时也有不同的要求。
通常电力变压器在电压误差上虽有一定的要求，但是其满载的电压调整率（即（空载电压---满载电压）/满载电压；变动范围较大。
一、二次电压间的相角差也可以不考虑。
而电压互感器的误差要求则比电力变压器严格，电压调整率也应极小，只有这样才能保证其准确度等级的要求。
3、解释电压互感器的铭牌数据答（1）型号：J-----第一位时表示电压互感器；在第三位时表示油浸式，在第四位时，表示接地保护；S------第二位时表示三相；D------第二位时表示单相；G------第三位时表示干式；Z-------第三位时表示浇注式；W------第四位时表示五铁芯柱式；B-------第四位时表示有祉偿线圈的；C------第二位时表示串级绝缘，在第三位时表示瓷绝缘；（2）变压比：常以一、二次线圈的额定电压标出。
变压比K=U1e/u2e（3）误差等级：电压互感器变比误差的百分值。
通常为0.2、0.5、1、3级。
使用时根据负荷需要来选用。
电流电压互感器的作用
电流电压互感器的作用1. 引言电流电压互感器是一种用于测量和监测电力系统中电流和电压的重要装置。
它们在能源领域起着至关重要的作用，广泛应用于发电厂、变电站、配电网和工业生产过程中。
本文将详细介绍电流电压互感器的作用及其在电力系统中的应用。
2. 什么是互感器互感器是一种通过磁耦合原理，将高压侧（一般为主回路）的信号转换为低压侧（一般为次回路）相对较小的信号的装置。
它们通常由铁芯、绕组和外壳组成。
3. 互感器的分类根据其功能和应用领域，互感器可以分为多种类型，包括： - 电流互感器：用于测量和监测系统中的电流。
- 电压互感器：用于测量和监测系统中的电压。
- 综合型互感器：既能测量和监测系统中的电流，又能测量和监测系统中的电压。
在本文中，我们将重点介绍电流电压互感器的作用。
4. 电流电压互感器的作用电流电压互感器在电力系统中扮演着至关重要的角色。
它们具有以下几个主要作用：4.1 测量和监测首先，电流电压互感器用于测量和监测系统中的电流和电压。
通过将高压侧的信号转换为低压侧相对较小的信号，互感器可以提供准确、可靠的测量结果。
这些测量数据对于运营商和工程师来说至关重要，可以帮助他们了解系统的运行状况，及时发现问题并采取相应措施。
4.2 保护系统其次，电流电压互感器在保护系统方面起到了重要作用。
它们可用于检测过载、短路和地故障等异常情况，并将这些信息传递给保护设备。
保护设备在接收到信号后可以及时切断故障部分或采取其他措施，以防止故障扩大并保护设备和人员安全。
4.3 节约成本此外，使用电流电压互感器可以帮助节约成本。
在过去，为了测量和监测电流和电压，通常需要使用直接连接的仪表，这不仅成本高昂，而且操作复杂。
而互感器可以将高压侧信号转换为低压侧信号，并通过次回路传输给仪表或控制系统，从而简化了测量和监测过程，并降低了成本。
4.4 提高系统可靠性最后，电流电压互感器还可以提高系统的可靠性。
通过及时监测电流和电压的变化，互感器可以帮助运营商和工程师预测潜在问题，并采取相应措施进行维护和修复。
各种互感器的简单讲解
电压互感器解释
• 电压互感器〔简称PT，也简称TV〕和变压器很相像， 都是用来变换线路上的电压。但是变压器变换电压的目的
是为了输送电能，因此容量很大，一般都是以千伏安或兆 伏安为计算单位；而电压互感器变换电压的目的，主要是 用来给测量仪表和继电保护装置供电，用来测量线路的电 压、功率和电能，或者用来在线路发生故障时保护线路中 的贵重设备、电机和变压器，因此电压互感器的容量很小， 一般都只有几伏安、几十伏安，最大也不超过一千伏安。
电流互感器倘若二次发生开路，一次电流将全部用于激磁， 使铁芯严重饱和。交变的磁通在二次线圈上将感应出很高的 电压，其峰值可达几千伏甚至上万伏，这么高的电压作用于 二次线圈及二次回路上，将严重威胁人身安全和设备安全， 甚至线圈绝缘因过热而烧坏，保护可能因无电流而不能反映 故障，对于差动保护和零序电流保护则可能因开路时产生不 平衡电流而误动作。所以《安规》规定，电流互感器在运行 中严禁开路。
电压互感器的根本构造
• 电压互感器的根本构造和变压器很相 似，它也有两个绕组，一个叫一次绕组， 一个叫二次绕组。两个绕组都装在或绕在 铁心上。两个绕组之间以及绕组与铁心之 间都有绝缘，使两个绕组之间以及绕组与 铁心之间都有电的隔离。电压互感器在运 行时，一次绕组N1并联接在线路上，二次 绕组N2并联接仪表或继电器。因此在测量 高压线路上的电压时，尽管一次电压很高， 但二次却是低压的，可以确保操作人员和 仪表的平安。
电压互感器原理
• 其工作原理与变压器一样，根本构造也 是铁心和原、副绕组。特点是容量很小且 比较恒定，正常运行时接近于空载状态。
• 电压互感器本身的阻抗很小，一旦副 边发生短路，电流将急剧增长而烧毁线圈。 为此，电压互感器的原边接有熔断器，副 边可靠接地，以免原、副边绝缘损毁时， 副边出现对地高电位而造成人身和设备事 故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种电压互感器的类型和它的作用
各种电压互感器的类型和它的作用
——按用途有测量用电压互感器与防护用电压互感器两类。
测量用电压互感器是传递电压信息给指示仪表、积算仪表或其它类似的仪器仪表；防护用电压互感器是传递电压信息给防护和控制装置。
——按工作原理分为电磁式电压互感器与电容式电压互感器两类。
电磁式电压互感器的原理与基本结构和变压器完全相似；而电容式电压互感器是由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，用在中性点接地系统里作电压测量、功率测量、继电防护及载波通讯用。
——按相数分单相和三相两类。
绝大多数产品是单相的，因为电压互感器容量小，器身体积不大，三相高压套管间的内外绝缘要求难以满足，所以只有3-15kV的产品有时采用三相结构。
——按绝缘介质分有干式、浇注式和油浸式三类。
通常专供测量用的低电压互感器是干式，高压或超高压密封式气体绝缘(如六氟化硫)互感器也是干式。
浇注式适用于35kV及以下的电压互感器，35kV以上的产品均为油浸式。
——按绕组数分有两绕组与多绕组两类。
专供测量用的电压互感器除一次绕组外，只有一个二次绕组结测量仪表供电。
应用于电力系统中的电压互感器，要求有一个或两个二次绕组输出信号，就要求互感器做成三绕组或四绕组互感器。
——按用途有测量用电压互感器与防护用电压互感器两类。
测量用电压互感器是传递电压信息给指示仪表、积算仪表或其它类似的仪器仪表；防护用电压互感器是传递电压信息给防护和控制装置。
——按工作原理分为电磁式电压互感器与电容式电压互感器两类。
电磁式电压互感器的原理与基本结构和变压器完全相似；而电容式电压互感器是由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，用在中性点接地系统里作电压测量、功率测量、继电防护及载波通讯用。
——按相数分单相和三相两类。
绝大多数产品是单相的，因为电压互感器容量小，器身体积不大，三相高压套管间的内外绝缘要求难以满足，所以只有3-15kV的产品有时采用三相结构。
——按绝缘介质分有干式、浇注式和油浸式三类。
通常专供测量用的低电压互感器是干式，高压或超高压密封式气体绝缘(如六氟化硫)互感器也是干式。
浇注式适用于35kV及以下的电压互感器，35kV以上的产品均为油浸式。
——按绕组数分有两绕组与多绕组两类。
专供测量用的电压互感器除一次绕组外，只有一个二次绕组结测量仪表供电。
应用于电力系统中的电压互感器，要求有一个或两个二次绕组输出信号，就要求互感器做成三绕组或四绕组互感器。
简单的说就是将高电压成比例缩小为低电压，以便测量和使用。
类似于小变压器。
