球阀内部结构浅析
阀门内部结构
阀门内部结构阀门是一种常见的流体控制装置，用于控制管道中流体的流量、压力和流向等。
其内部结构包括多个主要组件，以下是对这些组件的详细介绍：阀体：阀体是阀门的主要结构，它通常由铸铁或铸钢制成。
阀体的形状和尺寸决定了阀门的用途和性能。
阀体上有进出口两个端口，流体通过这两个端口进出阀门。
阀盖：阀盖是阀门的一个关键部件，它与阀体相连接，形成了一个密闭的腔室。
阀盖上有一些孔洞或槽道，这些孔洞或槽道与阀体上的孔洞或槽道相配合，形成了流体通道。
阀瓣：阀瓣是阀门中的一个可动部件，它与阀盖和阀体相配合，控制着流体的流量和流向。
阀瓣通常由金属或塑料制成，其形状和尺寸根据阀门类型而有所不同。
启闭件：启闭件是阀门中的一个关键部件，它在阀瓣的作用下打开或关闭流体通道。
启闭件可以是闸板、蝶板或球体等，其形状和尺寸根据阀门类型而有所不同。
密封件：密封件是阀门中的一个重要部件，它用于确保阀门在关闭状态下能够完全密封。
密封件可以是O型密封圈、唇形密封件等，其材质和尺寸根据阀门类型而有所不同。
传动机构：传动机构是阀门中的一个重要部件，它用于将外部操作指令转化为阀瓣的运动。
传动机构通常由手动操作机构、电动操作机构、气动操作机构等组成。
除了以上主要组件外，阀门还有其他一些辅助部件，如过滤器、减压阀、温度计等。
这些部件的作用是根据不同的需求对流体进行过滤、减压或温度控制等操作。
总的来说，阀门内部结构复杂多样，不同类型和规格的阀门其内部结构也有所差异。
但无论何种类型的阀门，其内部结构都需要保证流体的顺畅流通、密封性良好、操作灵活等方面要求。
下面是一些常见阀门类型的内部结构特点：闸阀：闸阀的内部结构包括一个闸板，闸板通过与阀座和阀瓣的配合来控制流体的流量和流向。
闸阀的密封性较好，但操作力矩较大。
截止阀：截止阀的内部结构包括一个阀瓣和两个密封面，阀瓣通过与密封面的配合来控制流体的流量和流向。
截止阀的密封性较好，但操作力矩较大且开启过程中存在较大的压差。
球阀的结构原理课件
放泄阀
29
放泄阀的结构
阀体中腔
放泄孔
阀体
阀座
阀芯 阀体
放泄口
锁紧螺母
30
二。防静电的功能
31
阀杆的防静电结构
连接板
阀杆
填料箱
弹簧
中间体
钢珠
32
球体的防静电结构
球体
阀杆
弹簧
中间体
33
蝶形弹簧片的静电引出装置
静电电荷从球体引导到阀体
球体
阀座
阀体 蝶形弹簧片
阀座
弹簧
烧损后的阀座嵌件
球体
41
阀门火烧试验装置
最高试验压力: 小于10.0MPa 试验标准: ISO 10497、API 607、BS6755
42
美国劳氏船级社颁发的符合防火试验的证书
阀门作耐火设计 ，均为防火安全 型。 完全符合API 607规范。
43
四。阀杆泄漏时 注入密封脂的功能
44
阀杆泄漏时注入密封脂的功能
第四部分 固定球球阀的结构原理
12
固定球球阀的外形
13
连接体
固定球球阀的结构
平鍵 连接板
上阀杆 填料箱 吊耳
球体 中间体 轴承
轴承 阀座
下阀杆
压板
连接体
14
固定球球阀的选料
• 阀门的阀体、球体和连接体材 料及其它内件均为锻钢, 并符合 API 6D中所述的标准与此等效的 材质标准, 连接体材料具有良好 的可焊性。永远克服与根本避免 由于铸件砂眼、裂缝、缩孔而引 起的外泄漏现象。
连接体
中间体
石墨密封环
阀体中腔的压力P0 橡胶O形密封圈
球阀结构原理介绍
球阀与气动执行机构的认识毛达管线五号阀室位于河岸旁，地势较低。
在严重的洪灾过后，五号阀室的执行机构开始漏气。
基于此，我认真学习五号阀室的基本设备,通过自身学习和从他人的身上吸取球阀、执行机构的相关知识,做出以下总结。
一、球阀介绍球阀-（ball vavle）关闭件是一个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
工作原理：球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线.球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
球阀最适宜做开关、切断阀使用，球阀的结构：球阀的基本结构如下图主要特点：球阀的主要特点是本身结构紧凑，密封可靠，结构简单,维修方便,密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。
球阀的分类:1、按结构形式可分为：A 浮动球球阀球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。
浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时,球体可能会发生偏移。
一般用于中低压球阀。
B 固定球球阀球阀的球体是固定的，受压后不产生移动.固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动,使密封圈紧压在球体上，以保证密封。
通常在与球体的上、下轴上装有轴承,操作扭距小，适用于高压和大口径的阀门.为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
C 弹性球球阀球阀的球体是弹性的.球体和阀座密封圈都采用金属材料制造，密封比压很大,依靠介质本身的压力已达不到密封的要求，必须施加外力。

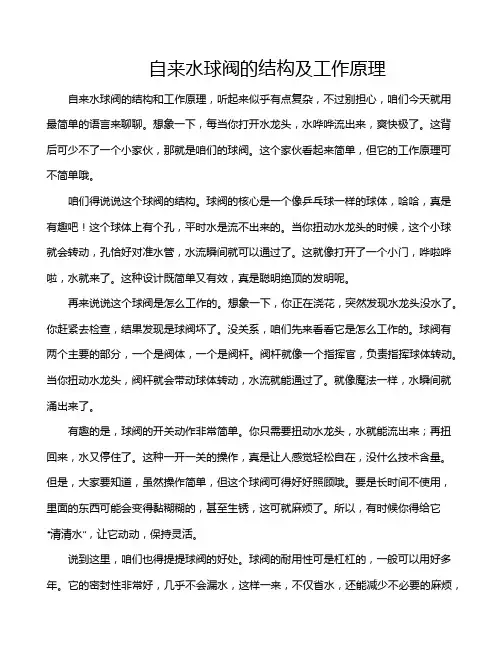

自来水球阀的结构及工作原理
自来水球阀的结构及工作原理自来水球阀的结构和工作原理，听起来似乎有点复杂，不过别担心，咱们今天就用最简单的语言来聊聊。
想象一下，每当你打开水龙头，水哗哗流出来，爽快极了。
这背后可少不了一个小家伙，那就是咱们的球阀。
这个家伙看起来简单，但它的工作原理可不简单哦。
咱们得说说这个球阀的结构。
球阀的核心是一个像乒乓球一样的球体，哈哈，真是有趣吧！这个球体上有个孔，平时水是流不出来的。
当你扭动水龙头的时候，这个小球就会转动，孔恰好对准水管，水流瞬间就可以通过了。
这就像打开了一个小门，哗啦哗啦，水就来了。
这种设计既简单又有效，真是聪明绝顶的发明呢。
再来说说这个球阀是怎么工作的。
想象一下，你正在浇花，突然发现水龙头没水了。
你赶紧去检查，结果发现是球阀坏了。
没关系，咱们先来看看它是怎么工作的。
球阀有两个主要的部分，一个是阀体，一个是阀杆。
阀杆就像一个指挥官，负责指挥球体转动。
当你扭动水龙头，阀杆就会带动球体转动，水流就能通过了。
就像魔法一样，水瞬间就涌出来了。
有趣的是，球阀的开关动作非常简单。
你只需要扭动水龙头，水就能流出来；再扭回来，水又停住了。
这种一开一关的操作，真是让人感觉轻松自在，没什么技术含量。
但是，大家要知道，虽然操作简单，但这个球阀可得好好照顾哦。
要是长时间不使用，里面的东西可能会变得黏糊糊的，甚至生锈，这可就麻烦了。
所以，有时候你得给它“清清水”，让它动动，保持灵活。
说到这里，咱们也得提提球阀的好处。
球阀的耐用性可是杠杠的，一般可以用好多年。
它的密封性非常好，几乎不会漏水，这样一来，不仅省水，还能减少不必要的麻烦，真是一举两得啊！球阀的工作原理简单，所以维修起来也方便，自己动手也能搞定。
想想看，如果家里的水龙头一直漏水，那可是让人心烦意乱的事，有了球阀，咱们可以轻松应对。
球阀在各种地方都能用到，家里、工厂、甚至大型的供水系统都少不了它的身影。
你有没有发现，水龙头的水流那么稳，是不是觉得神奇？这就是球阀的功劳。
气动球阀的结构
气动球阀的结构气动球阀是一种常见的工业阀门，它采用气动执行器控制球阀的开关，从而实现流体介质的控制。
气动球阀结构简单，维护方便，具有耐腐蚀、耐高温、密封性好等优点，在石油、化工、电力、冶金等行业得到广泛应用。
气动球阀主要由以下几个部分组成：1. 阀体气动球阀的阀体通常采用铸造或锻造工艺制成，材料可以是碳钢、不锈钢、合金钢等。
其内部结构为球形空腔，可通过旋转控制流体介质的通断。
在球体两端分别设有进出口管道，通过法兰连接或螺纹连接与管道系统相连。
2. 球体气动球阀的核心部件为球体，它由一块整体加工而成。
通常情况下，球体材料与阀体相同或相似。
在球体上开有一个直径与管道相同的孔洞，并设有一个轴承座，在轴承座中装有密封圈和弹簧等零部件。
3. 密封结构气动球阀的密封结构通常分为两种：弹性密封和金属密封。
弹性密封是指在球体与阀座之间设置一定的弹性材料，如橡胶、聚四氟乙烯等，通过其自身的弹性力来实现密封。
金属密封则是指在球体与阀座之间设置金属密封环，通过其高度精密的加工和表面处理来实现严格的密封。
4. 气动执行器气动球阀的开关控制通常由气动执行器完成。
气动执行器主要由气缸、活塞、连杆、螺旋齿轮等零部件组成。
当空气压力进入气缸后，活塞会向前或向后运动，从而带动连杆和螺旋齿轮旋转，使球体实现开启或关闭。
5. 附件气动球阀还可以根据需要配备各种附件，如限位器、手柄、电磁阀等。
限位器可以记录球阀开关位置，并将位置信息反馈给控制系统；手柄可以用于手动操作球阀；电磁阀可以用于远程控制和自动化控制系统。
总之，气动球阀的结构简单，但功能强大，可以实现流体介质的快速控制和切换。
在工业生产中具有广泛的应用前景。
球阀的基本结构和特征
球阀的基本结构和特征球阀的基本结构和特征1）球阀的结构因阀球的支撑方法而异其支撑方法分为浮动式和固定式a：浮动式球阀是由阀座支撑阀球。
密封结构为阀球在流体的作用下贴紧在2次侧的阀座上。
b：固定式球阀则在阀球的上下设有阀杆以固定。
密封结构为阀座在流体的作用下贴紧在阀球上。
2)关于阀门的可操作性，杠杆操作式阀门选择90度的杠杆，操作性好。
但如果尺寸增大，阀门的操作扭矩就会增大，此时就要使用齿轮操作阀。
3)与闸阀一样，当流体为液体时，在全闭状态下温度升高后，腔内(阀球与阀体之间)压力会增大，浮动球阀的密封部分会损坏，动作不良。
当固定球阀的压力升高时，阀座护圈会后退以释放压力，这样可以防止密封部分损坏和作用不良。
4)是所有阀门中压力损伤最小的阀门(全通径阀)。
5)浮动球阀结构简单，易于维护，高度低。
6)直径(内径)阀门有全通径和缩径两种。
全直径阀的球的内径几乎与阀体的内径相同，而缩径阀的阀体的内径小于球的内径。
7)阀体形式分为单件(单件)、两件(两件)和三件(三件)三种，中间部分与两侧连接端分开。
8)还有一个三通球阀，有三个连接端。
使用方法1）根据阀座的材料，TEFLON®类的阀座有使用温度的限制，在高温下使用时，必须注意压力-温度等级。
2)在高温下使用时，应使用金属阀座或硬石墨阀座。
3)用于需要将压力损失控制在最小的管道。
4)从结构上看，阀门不适合在中间开口处使用。
5）由于能够以90°旋转进行全开、全闭，因此易于通过气压、电动来实现自动化。
6)当腔体内封闭的流体压力可能增大时，必须设置排气孔或安全阀，或采用阀门(固定式等。
)带有可以自动释放压力的结构。
7)三通球阀切换时会出现混流，一定要注意。
铜球阀的结构及工作原理
铜球阀的结构及工作原理铜球阀是一种常用的阀门，具有简单结构和可靠的工作原理。
下面将详细介绍铜球阀的结构及工作原理。
一、结构铜球阀主要由阀体、阀盖、阀球、阀杆、密封圈和操作杆等组成。
1. 阀体和阀盖：阀体是阀门的主要部件，通常由铜材料制成，具有良好的耐腐蚀性能。
阀盖则用于固定阀球和阀杆。
2. 阀球：阀球是铜球阀的关键部件，通常由铜材料制成，具有良好的耐腐蚀性和耐磨性。
阀球的表面通常经过抛光处理，以提高密封性能。
3. 阀杆：阀杆是用于控制阀球开关的部件，通常由不锈钢制成。
阀杆通过与阀球的连接，实现阀门的开关操作。
4. 密封圈：密封圈是用于确保阀门密封性能的关键部件，通常由弹性材料制成。
常见的密封圈材料有聚四氟乙烯（PTFE）和橡胶等。
5. 操作杆：操作杆用于控制阀门的开关操作，通常由金属材料制成，具有一定的长度和手柄，方便操作。
二、工作原理铜球阀的工作原理基于阀球的旋转来实现流体的控制。
1. 开启状态：当阀门处于开启状态时，阀球与阀体之间形成一条直通道，流体可以自由地通过阀门。
此时，阀杆与阀球呈直线连接，通过操作杆的旋转，阀球沿着阀体轴向旋转，从而实现开启状态。
2. 关闭状态：当阀门处于关闭状态时，阀球与阀体之间形成一个阻隔，阻止流体通过阀门。
此时，阀杆通过操作杆的旋转，将阀球沿着阀体轴向旋转，使阀球与阀体紧密贴合，达到密封的效果。
3. 密封性能：铜球阀的密封性能主要依靠阀球与阀体之间的密封圈来实现。
当阀杆旋转，将阀球与阀体紧密贴合时，密封圈能够有效地阻止流体泄漏，确保阀门的密封性能。
总结：铜球阀是一种结构简单、工作可靠的阀门。
它通过阀球的旋转来实现流体的控制，开启状态下流体可以自由通过，关闭状态下能够有效地阻止流体泄漏。
铜球阀广泛应用于工业、建筑、化工等领域，具有较好的耐腐蚀性和密封性能，是一种常见的阀门类型。
球阀结构（图），O型｜V型球阀结构原理
球阀结构（图），O型｜V型球阀结构原理球阀结构:球阀有很多种结构,但基本是大同小异,都是启闭件为圆形的球芯,主要由阀座、球体、密封圈、阀杆及其它驱动装置等组成,通过阀杆转动90度从而实现阀门的开与关,在管道上用于关断、分配、调节流量大小以及改变介质流向。
阀座根据.工况的不同使用不同的阀座密封形式。
阀体结构有一片式,两段式,三段式。
得锐自动化：OMAL球阀0型球阀结构:O型球阀的阀体内部安装有中间通孔的球体,球体上开有一个直径与管道直径相等的通孔,球体可在密封座中旋转,在管路方向两侧各有一个环状的弹性体来实现密封。
通过旋转球体90°,即可改变通孔的方向,从而实现球阀的开关。
O型球阀阀芯(球体)为球形,从结构上看，密封时球体阀座嵌在阀体侧阀座上。
相对运动部位均采用摩擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。
一般作二位调节用,流量特性为快开。
O型球阀原理:O型球阀全开时,两侧畅通为无阻碍阀,形成直管通道,双向密封,具有“自洁性能最佳的特点,适用于特别不干净、含纤维介质的两位切断场台。
球芯在阀门开启和关闭的过程中始终与阀[ ]产生摩擦,同时,阀芯和阀座之间的密封是通过阀座玉向球芯的预紧密封力实现的,但由于软密封阀座其优异的机械和物理性能,使得其密封性尤佳。
V型球阀结构:V型球阀球芯带有V型结构,阀芯是1/4球壳,开有V型缺口, 流通能力大,可调范围大、具有剪切力,能关闭严密等特点,特别适用于流体物质带纤维状的工况。
- -般情况下V型球阀都是单密封球阀。
不适合用来双向使用。
阀芯的边缘呈V字型,球体上有一一个V形开口,随着球的旋转,可使用中间开度面积的变化进行流量调节,并可切断流体中夹杂的杂质而关闭，适用于纸浆、砂浆、粘性流体的控制。
V型球阀原理:V型状边缘,切断杂质。
在球体转动过程中,球体V型刀口与阀座相切,从而切断流体中的纤维和固态物质,而一般的球阀则不具备这一功能,故易导致关闭时纤维杂质卡住,给维修和维护带来极大的不便。
球阀的结构及工作原理
球阀的结构及工作原理
球阀是一种常见的阀门，广泛应用于石油、化工、冶金、电力等工业领域。
它具有结构简单、密封可靠、操作轻便等特点，因此备受青睐。
接下来，我们将详细介绍球阀的结构及工作原理。
首先，我们来看球阀的结构。
球阀主要由阀体、阀盖、阀杆、阀芯、密封圈等部件组成。
阀体是球阀的主要部件，通常采用铸铁、碳钢、不锈钢等材质制成。
阀盖用于连接阀体和阀杆，阀杆则用于控制阀芯的开启和关闭。
阀芯是球阀的关键部件，通常采用球形设计，通过旋转实现阀门的开启和关闭。
密封圈则用于保证阀门的密封性能。
整体结构简单紧凑，安装维护方便。
接下来，我们来了解球阀的工作原理。
当阀门关闭时，阀芯通过旋转使球体封面与阀座密封面接触，从而实现阀门的关闭。
当阀门开启时，阀芯旋转使球体封面与阀座密封面分离，从而实现阀门的开启。
阀门的开启和关闭通过阀杆的旋转来实现。
球阀的密封性能取决于阀芯与阀座的密封面，因此选用合适的材质和加工工艺对于球阀的密封性能至关重要。
此外，球阀还具有流体阻力小、使用寿命长、适用范围广等特点。
它不仅可以用于常规介质的控制，还可以用于腐蚀性介质、高温高压介质的控制。
因此，在工业生产中得到了广泛的应用。
总的来说，球阀作为一种常见的阀门，具有结构简单、密封可靠、操作轻便等特点，广泛应用于石油、化工、冶金、电力等工业领域。
通过对球阀的结构及工作原理的了解，我们可以更好地掌握其使用方法，保证其正常运行，为工业生产提供更好的保障。
(完整版)球阀结构(BallValve)
座的压力也越大. 密封效果相对而言应该更好.
2. 而开关阀门所需的扭距也加大. 3. 上游此时基本上是不密封, 所以阀腔的压力与管
线的压力是平衡的
球阀的结构
浮动球阀球体对下游固定密封座的压力
SIZE (mm)
50 50 50 100 100 100 200 200 200 400 400 400
注脂压力保持在6,000 PSI (386 Bar)以下
密封脂的注入量(如参考资料一)取决于阀门尺寸的大小
随着密封脂注入量的增加，注脂压力也随之上升
当阀体内充满密封脂时，只需在添加微量密封脂即可
在阀门安装前，我们观察阀体内部，这时可以 清楚的看到密封脂流入通道进入密封圈的情况
工作原理
球阀通常为圆球或管柱体. 顺时针方向为”关”, 逆时针反向为”开”,从关到开旋转90度.
Rockwell Hypresphere是早先用在高压管线的浮动球球阀设备
球阀的结构
浮动球的密封原理
在管线压力作用下，浮动球能产生一定的位移并紧压在 出口端的密封面上，保证出口端密封。 进、出口端的压差越大，密封效果越好。为降低球体的 扭矩和磨损，球阀操作前应保证浮动球两侧的压力平衡
球阀的密封
浮动球阀
紧急阀座密封注脂接头安装在紧邻两个阀座密封圈的地 方。在一些老式阀门中，阀门生产制造商通常会安装螺 纹旋塞而不是阀座密封注脂接头
球阀的注脂系统
注脂接头的配置
阀体的外部安装有注脂接头。即每个密封圈至少配备一个 密封接头。 较大的球阀，每个阀座可能配备两具密封接头。一些大尺 寸的球阀生产制造商甚至为每个阀座配备四个密封接头
Trunning 耳轴式
球阀结构说明和工作原理
球阀结构说明和工作原理(一)浮动球球阀1、阀门开、关位置指示：球、阀杆、手柄是一个装配单元，阀杆头部采用扁方结构，由手柄所处位置容易辨别出阀门是处于开位置或关位置。
当手柄或阀杆头部的扁方与管线平行时，阀门处于全开位置；当手柄或阀杆头部的扁方与管线垂直时，阀门处于全关位置。
2、锁定装置：为防止误操作阀门，在阀门的全开和全关位置可用挂锁锁定阀门，特别是安装在野外的阀门或当工艺流程中不允许开或关阀门时，为防止其他人员错误操作阀门，将阀门位置锁定是很重要的。
3、杆防飞结构：当介质通过阀门时，阀体中腔的压力可能将阀杆推出。
为防止这种情况发生，在阀杆下部设置一防飞出结构(图1)。
这样，即使火灾时，填料、止推轴承被烧损或其它原因引起填料等损坏，阀体内的介质压力将使阀杆法兰与阀体上密封面紧密接触，防止介质大量从损坏的填料部位处泄漏。
4、防静电装置及防火结构：设计了防静电装置(图2)和防火结构(图3)。
当发生火灾时，一旦阀座被烧损，球体将直接和阀体上的金属面接触，从而阻止介质大量从烧损的阀座处泄漏。
5、独特阀座密封结构：多年的球阀制造经验与国外先进技术的结合而设计的双线密封(图4)，可自然泄压阀座(图5)，能保证高、低压及真空状态下的完全密封。
6、全通径或缩径：阀门流量孔径与管线内径一致(客户要求时可为缩径)，以便管线清扫(图6)。
(二)固定球球阀1、阻塞与排泄：阀门处于关闭状态时(图7)，上下游侧的阀座使流体阻断，阀体中腔的积滞物可以排泄，排泄装置(图8)具有如下功能：①事前可检查阀座是否泄漏损伤；②减少介质更换对阀门的污染；③在工作压力下，阀门处于全开或全关状态时，可更换阀杆部填料函。
2、自动泄压：阀门中腔停滞的介质由于温度升高，而出现异常升压时，阀座脱离球体自动泄压(图9)或阀体上安装的安全阀(图10)保证系统安全。
3、完全密封：球阀独特的密封方式，使流体完全阻断。
4、防火结构：万一发生火灾或由于异常升温使特氟隆阀座软化烧损时，为防止火灾的扩大，阀门操作仍然可靠，同时阀座支承可以和球体接触(图11)起瞬时密封作用，符合API607的规定。
(完整word版)球阀结构原理介绍
球阀与气动执行机构的认识毛达管线五号阀室位于河岸旁，地势较低。
在严重的洪灾过后，五号阀室的执行机构开始漏气。
基于此，我认真学习五号阀室的基本设备，通过自身学习和从他人的身上吸取球阀、执行机构的相关知识，做出以下总结。
一、球阀介绍球阀-(ballvavle )关闭件是一个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
工作原理：球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。
球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
球阀最适宜做开关、切断阀使用，球阀的结构：球阀的基本结构如下图主要特点:球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修, 适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
球阀的分类：1、按结构形式可分为:A浮动球球阀球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。
一般用于中低压球阀。
B固定球球阀球阀的球体是固定的，受压后不产生移动。
固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密圭寸圈紧压在球体上，以保证密封。
通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
C弹性球球阀球阀的球体是弹性的。
球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。
球阀原理结构范文
球阀原理结构范文球阀是一种流体控制阀门，由于其结构简单、密封性好、使用寿命长，在工业领域广泛应用。
球阀的原理和结构是十分重要的，下面将详细介绍球阀的原理和结构。
一、球阀的原理：球阀是一种以球体为阀体的切断或控制流体的阀门。
球阀通过旋转球体来实现开启或关闭阀门，通过控制球体的旋转角度来调节流量。
球阀的开启和关闭操作非常简单，只需要旋转90度即可完成，因此球阀在开关频繁、快速调节流量场合得到广泛应用。
球阀的开启和关闭主要依靠阀体中的球体来实现。
当球阀处于关闭状态时，球体通过球体上的阀座与阀体内的阀座契合，阻止流体通过。
当球阀处于开启状态时，球体旋转90度，使其开口与流体通道对齐，允许流体通过。
球体的旋转是通过阀杆连接球体的下端，通过操作机构（如手柄、齿轮等）来驱动阀杆旋转。
球阀的开启和关闭操作可靠，密封性好，流阻小，能承受大流量和高压力的特点使其在各个行业中得到广泛应用。
二、球阀的结构：球阀的结构十分简单，主要由阀体、球体、阀杆、阀座等部件组成。
1.阀体：球阀的阀体通常为球体形状，材料可以是铸铁、不锈钢、碳钢等。
阀体内部通过机加工或铸造方式制造通道。
2.球体：球体是球阀的核心部件，通常由不锈钢、铸铁等材料制成。
球体的表面光滑，与阀座契合。
球体通过阀杆连接阀体，实现旋转开启和关闭操作。
3.阀杆：阀杆是球阀的重要连接部件，通过连接球体和操纵机构，使球体能够旋转。
通常由不锈钢材料制成，具有一定的强度和刚性。
4.阀座：阀座是球阀关闭时球体与阀体的密封接触部分。
阀座通常由塑料、金属等材料制成，具有良好的耐磨性和密封性能。
5.密封：球阀的密封性能直接影响其使用效果。
球阀的密封主要依靠阀座与球体的结合，当球体旋转并与阀座契合时，阀座与球体之间形成密封切割线。
密封切割线的长度和宽度决定着球阀的密封性能。
6.操纵机构：操纵机构用于驱动球体的旋转，通常有手柄、齿轮等形式。
操纵机构通常位于球阀的顶部，用于操作和控制球体的旋转。
焊接球阀的构造
焊接球阀的构造简介焊接球阀是一种常用的管道阀门，其结构简单、操作方便，并具有良好的密封性能。
本文将对焊接球阀的构造进行全面、详细、完整且深入地探讨。
二级标题1：焊接球阀的组成部分焊接球阀主要由以下几部分组成：三级标题1：阀体阀体是焊接球阀的主要部分，起到支撑和固定阀门内部零件的作用。
通常采用铸造或锻造工艺制造，材料一般选用碳钢、不锈钢或其他合金材料。
三级标题2：球体球体是焊接球阀的关键部分，它具有球形外观，内部通道呈直通型。
球体材料一般选用不锈钢或其他耐腐蚀材料制造，具有良好的耐高温、耐腐蚀性能。
三级标题3：阀杆阀杆是连接操纵装置和球体的部件，通过转动阀杆，可以实现球体的旋转，从而控制阀门的开关。
阀杆材料一般选用不锈钢或其他耐腐蚀材料制造。
三级标题4：密封装置焊接球阀的密封装置主要包括密封圈和密封面。
密封圈常用的有O型圈、V型圈等，密封面则是球体和阀座之间的接触面。
密封装置的质量直接影响焊接球阀的密封性能。
二级标题2：焊接球阀的工作原理焊接球阀的工作原理相对简单，主要通过旋转球体来实现阀门的开关。
具体工作原理如下：三级标题1：开启状态当球体与阀座接触时，构成一个封闭的通道，阀门处于关闭状态。
当需要开启阀门时，通过操纵装置旋转阀杆，使球体转动到一定角度，使通道对齐，从而实现介质的流通。
三级标题2：关闭状态当球体与阀座分离时，通道被封闭，阀门处于关闭状态。
当需要关闭阀门时，通过操纵装置旋转阀杆，使球体再次与阀座接触，从而阻止介质的流通。
二级标题3：焊接球阀的优势和应用领域焊接球阀相比其他类型的阀门具有一些明显的优势，因此在许多领域得到广泛应用。
三级标题1：优势•结构简单紧凑，体积小，重量轻，安装方便。
•操作灵活，开关快速，操作力矩小。
•密封性能好，密封可靠，使用寿命长。
•耐腐蚀、耐高温，适用于各种介质的控制。
三级标题2：应用领域焊接球阀广泛应用于以下领域： 1. 石油化工领域，用于管道的截断和流量控制。
球阀的结构特点
球阀的结构特点
球阀是一种流体控制设备，常用于工业领域的管道系统中。
它可以快速开关，并且具有卓越的密封性能和耐用性能。
以下是球阀的结构特点：
1. 球体结构简单：球阀的主要构成部分是球体和管体。
球体是一个中空的球形结构，可以在管道中旋转，从而控制流体的流动。
球体可以由不同的材料制成，如不锈钢、铜、铝、铸铁等。
2. 快速开关：球阀可以快速地开启或关闭，只需旋转90度即可实现全开或全关状态，相比其他阀门开关速度更快。
3. 良好的密封性能：球阀采用球体内部的密封结构，可以实现良好的密封性能。
当球体旋转时，密封面与密封圈能够紧密配合，防止流体泄漏。
4. 耐用性能好：由于球阀的球体和管体材质通常是高强度、耐腐蚀的金属材料，所以球阀具有较好的耐用性能和抗腐蚀性能，可以长期使用。
5. 适用于不同的流体：球阀适用于各种不同的流体，包括气体、液体、蒸汽等。
球阀也可以在高温、高压等恶劣环境下使用。
总之，球阀以其结构简单、快速开关、良好的密封性能和耐用性能而被广泛应用于各种管道系统中。
- 1 -。
球阀结构原理介绍
球阀与气动执行机构的认识毛达管线五号阀室位于河岸旁，地势较低。
在严重的洪灾过后，五号阀室的执行机构开始漏气。
基于此，我认真学习五号阀室的基本设备，通过自身学习和从他人的身上吸取球阀、执行机构的相关知识，做出以下总结。
一、球阀介绍球阀-（ball vavle）关闭件是一个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
工作原理：球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。
球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
球阀最适宜做开关、切断阀使用，球阀的结构：球阀的基本结构如下图主要特点：球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
球阀的分类：1、按结构形式可分为：A 浮动球球阀球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。
一般用于中低压球阀。
B 固定球球阀球阀的球体是固定的，受压后不产生移动。
固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。
通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
C 弹性球球阀球阀的球体是弹性的。
球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
键槽 填料压紧螺栓
拆卸填料箱
填料箱
拆卸填料箱
注脂嘴 上阀杆固定槽
放空阀
填料箱拆卸完成
阀座
拆卸阀座
阀座
拆卸阀座
阀 体 与 阀 座 间 的 中 道 密 封 件
拆 除 的 阀 座
密封件 弹簧
阀体与阀座间的中道密封件
拆下的阀座中道密封件
阀体
拆下的阀体
阀体
拆下的阀座、阀体
阀体固定轴螺栓
拆卸球体底部固定轴
球体底部固定轴
已拆卸的球体底部固定轴
球体底部固定轴槽
球体底部固定轴
ห้องสมุดไป่ตู้
打磨球体
球体
排污嘴
阀门组装
