结构特点和用途：

100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。

100X 遥控浮球阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。

本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

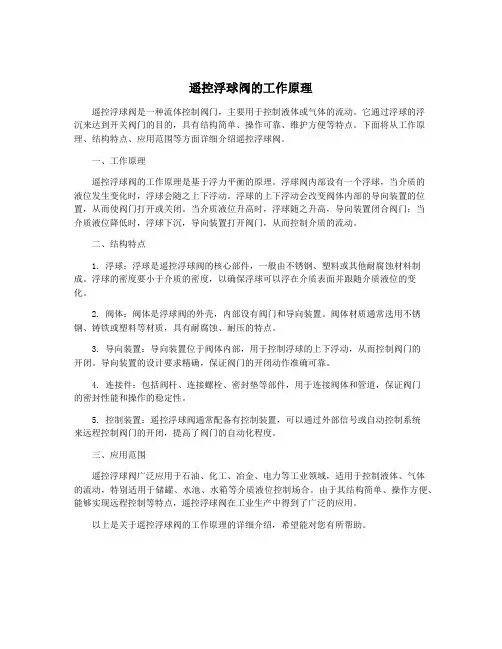

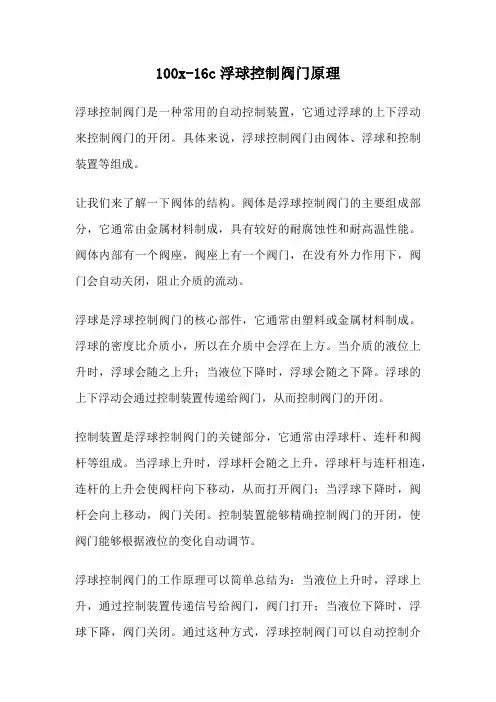

工作原理：

当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。

当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

一、500X泄压阀结构特点和用途：

500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。

500X泄压阀利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。

本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

二、500X泄压阀工作原理：

1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。

2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

ZY47型自力式压差控制阀是用开闭式水循环系统（如热水供暖系统、空调冷冻水系统等）的一种自力式调节阀，它的作用是被控环路出现外扰（网路的压力波动）和内扰（内部阻力的改变）时，使被控环路的压差保持恒定。本文对这种阀门的适用条件进行分析，并介绍其选型方法。

2、结构与工作原理

压差控制阀按照安装在供水管上还是回水管上，分为供水式结构和回水式结构，二者不可互换使用。图1a为回水式结构示意图。图1b为其安装位置示意图。图中P1为网路的供水压力，P2为被控环路的回水压力，P3为网路的回水压力。

当网路的供回水压差P1—P3增大，则感压膜带动阀瓣下移，使阀的阻力增大，P2—P3增大，从而使P1—P2（即施加于被控环路的压差）保持不变；反之P1—P3减小，则感压膜带动阀瓣上移，使阀的阻力减小，P2—P3减小，从而使P1—P2保持不变。

当被控环路内部的阴力发生改变，比如某一支路关断，则环路的总阻力增大，在这个瞬间P2减小，P1—P2增大，但随之感压膜的受力平衡被打破，阀瓣下移，阀的阻力增大，又使P2—P3增大，P2又回升到原来的大小，即P1—P2不变。可见无论是网路压力出现波动，还是被控环路内部的阻力发生变化，ZY47型自力式压差控制阀均可维持施加于被控环路的压差恒定。

3、适用条件

（1）对于具有多个支路的环路，装设ZY47型自力式压差控制阀，可以达到两个目的：a、吸收外网的压力波动，使被控环路的水力工况不受外网压力波动的影响。b、削弱各支路间的调节干扰（即一个支路的调节对其它支路的流量所产生的影响）。对于第a条是显而易见的；对于第b条，这里与装设手动调节阀作一个对比分析。

遥控浮球阀（float valve）

由曲臂和浮球制动控制水塔或水池的液面，保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且开闭紧密不漏水。

浮动球阀主要特点是球体无支撑轴，球体被两阀座夹持其中呈“浮动”状态，它在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要特点的阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。

浮动球阀适用于：化工，石油，天然气，冶金，等行业及含硫化氢介质，杂质多，腐蚀严重的天然气长输管线。

浮动球阀的主要结构特点为：

1.阀门设有开、关位置指示；

2.锁定装置；

3.阀杆防飞结构；

4.防静电装置；

5.防火结构；

6.独特阀座密封结构；

7.中法兰（阀体与左体连接部）无外漏结构。

浮动球阀根据不同的使用要求，以壳体材料为基础分为：普通碳钢系列（WCB&A105)；不锈钢系列(304,316);低温钢系列(LCB,LCC);抗硫系列等。

浮动球阀适合一般工业使用。
