100X型浮球阀说明书

合集下载

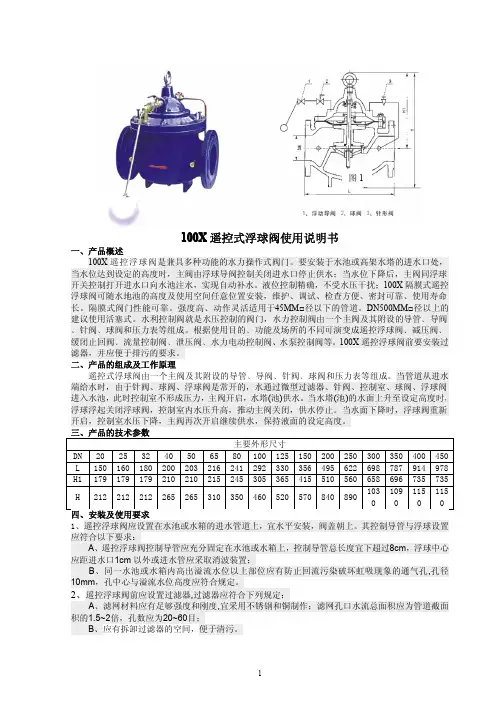

100X遥控式浮球阀使用说明书1

进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，
浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新
开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
三、产品的技术参数
主要外形尺寸
DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400球阀使用说明书
一、产品概述
100X 遥控浮球阀是兼具多种功能的水力操作式阀门。要安装于水池或高架水塔的进水口处，
当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀同浮球
开关控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；100X 隔膜式遥控
B、应有拆卸过滤器的空间，便于清污。
1
B、同一水池或水箱内高出溢流水位以上部位应有防止回流污染破坏虹吸现象的通气孔,孔径
10mm，孔中心与溢流水位高度应符合规定。
2、遥控浮球阀前应设置过滤器,过滤器应符合下列规定：
A、滤网材料应有足够强度和刚度,宜采用不锈钢和铜制作；滤网孔口水流总面积应为管道截面
积的1.5~2倍，孔数应为20~60目；
350
460
520
570
840
890
103 0
109 0
115 0
115 0
四、安装及使用要求
1、遥控浮球阀应设置在水池或水箱的进水管道上，宜水平安装，阀盖朝上。其控制导管与浮球设置
应符合以下要求：
A、遥控浮球阀控制导管应充分固定在水池或水箱上，控制导管总长度宜下超过8cm，浮球中心
应距进水口1cm 以外或进水管应采取消波装置；

浮动球阀使用说明书

浮动球阀使用说明书一、概述浮动球阀是一种常用于管道系统中的阀门，其特点是具有流体控制性能优良，并且操作简便可靠。

本文档将为您提供对浮动球阀的详细了解和正确使用的指导。

二、浮动球阀的组成和工作原理1.构造组成：浮动球阀主要由阀体、阀盖、阀球、阀杆、密封圈等部件组成。

2.工作原理：当阀门处于关闭状态时，阀球被压力推向阀座以达到密封效果。

当需要开启阀门时，旋转阀杆使阀球离开阀座，从而形成通路，流体得以通过。

三、浮动球阀的主要特点1.流体控制性能好：浮动球阀采用浮动式的设计，阀球可以自由浮动，使得流体通过阀门时的阻力很小，且封闭效果好。

2.使用范围广：浮动球阀适用于液体、气体等流体介质的控制，广泛应用于石油化工、冶金、电力、轻纺、造纸等工业领域。

3.操作灵活简便：浮动球阀采用旋转操作方式，操作简单方便，不需要大力气即可完成开关动作。

4.可靠性高：浮动球阀的密封性能好，耐腐蚀性能强，寿命长，使用可靠。

四、浮动球阀的安装和使用注意事项1.安装要点：（1）确保管道系统的清洁，避免杂物以及异物进入阀门内部。

（2）安装前应检查阀门的各个部位是否完好，阀杆是否与阀球灵活连接。

（3）根据管道系统的要求，选择合适的规格和型号的浮动球阀。

2.使用要点：（1）在使用前，应检查阀门的密封性能，确保阀球与阀座之间的接触紧密。

（2）在使用过程中，避免过大的压力冲击和温度变化，以免影响阀门的正常工作。

（3）定期对浮动球阀进行维护保养，包括清洁、润滑、紧固等。

五、浮动球阀故障处理1.漏气或漏液：（1）检查阀球与阀座之间是否存在磨损，必要时更换阀球或阀座。

（2）检查密封圈是否破损，如有必要，进行更换。

2.开关不灵活：（1）检查阀杆与阀球之间的连接，如有松动应进行紧固。

（2）检查阀杆是否存在异物，清理阀杆上的污物。

六、浮动球阀的保养和维护1.定期清洁：使用过程中，阀门内部可能会沉积污物，定期清洁可以保证阀门的正常运行。

2.润滑：定期给阀门的各个活动部位添加适量的润滑油，使得阀门操作更加灵活顺畅。

阀门使用说明书

阀门使用说明书阀门是一种用于控制流体流动的装置，广泛应用于工业、建筑、农业等领域。

本使用说明书旨在帮助用户正确安装、操作和维护阀门，以确保其正常运行和延长使用寿命。

1. 产品概述阀门是一种控制流体流动的装置，常用于开启、关闭和调节管道中的液体或气体的流动。

根据不同的应用场景和工作原理，阀门可以分为多种类型，如球阀、闸阀、蝶阀等。

在本说明书中，我们将重点介绍球阀的使用方法。

2. 安装指南2.1 确保选择合适的阀门类型和规格，根据工作场景和流体性质选择球阀；2.2 在安装之前，必须检查阀门的外观是否完好无损，并检查阀体是否有防腐蚀涂层；2.3 根据管道规格和球阀的连接方式，选择合适的法兰或螺纹连接；2.4 安装球阀时，应先将法兰或螺纹连接加固好，确保不会漏气或漏液；2.5 安装完成后，应进行压力测试，确保球阀的密封性能正常。

3. 使用说明3.1 打开和关闭阀门：- 打开阀门：顺时针旋转阀门手柄或螺帽，使阀门处于完全打开的状态；- 关闭阀门：逆时针旋转阀门手柄或螺帽，使阀门处于完全关闭的状态。

3.2 调节流量：- 通过旋转阀门手柄或螺帽，可调节阀门开口大小，从而控制流体的流量；- 注意：请在检查阀门的额定压力范围内进行调节，避免损坏阀门或导致事故发生。

3.3 注意事项：- 阀门在操作前应检查密封性能，确保无泄漏现象；- 阀门在长时间闲置后，操作前应进行润滑保养，确保阀门灵活开闭；- 阀门在使用过程中如出现异常情况，应立即停止使用，并请专业人士进行检修。

4. 维护与保养4.1 定期检查阀门的密封性能和运行状态，确保阀门的正常工作；4.2 如发现阀门存在泄漏、生锈或其它损坏情况，应及时进行修理或更换；4.3 阀门需要定期润滑，以确保阀门的开闭灵活；4.4 在清洁阀门时，应使用中性清洁剂，并避免使用酸碱等腐蚀性物质。

5. 故障排除以下列举了一些可能发生的故障和排除方法：问题1：阀门漏水；解决方法：检查阀门密封垫片是否损坏，如有损坏应及时更换。

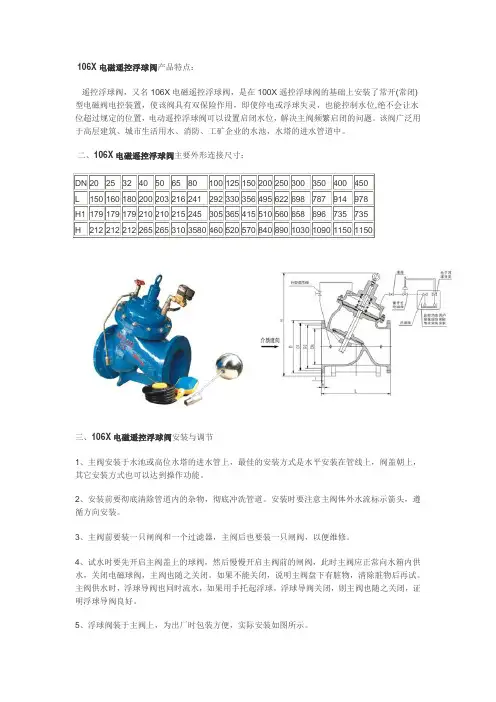

106X电磁遥控浮球阀

106X电磁遥控浮球阀产品特点：遥控浮球阀，又名106X电磁遥控浮球阀，是在100X遥控浮球阀的基础上安装了常开(常闭)型电磁阀电控装置，使该阀具有双保险作用，即使停电或浮球失灵，也能控制水位,绝不会让水位超过规定的位置，电动遥控浮球阀可以设置启闭水位，解决主阀频繁启闭的问题。

该阀广泛用于高层建筑、城市生活用水、消防、工矿企业的水池，水塔的进水管道中。

二、106X电磁遥控浮球阀主要外形连接尺寸：三、106X电磁遥控浮球阀安装与调节1、主阀安装于水池或高位水塔的进水管上，最佳的安装方式是水平安装在管线上，阀盖朝上，其它安装方式也可以达到操作功能。

2、安装前要彻底清除管道内的杂物，彻底冲洗管道。

安装时要注意主阀体外水流标示箭头，遵循方向安装。

3、主阀前要装一只闸阀和一个过滤器，主阀后也要装一只闸阀，以便维修。

4、试水时要先开启主阀盖上的球阀，然后慢慢开启主阀前的闸阀，此时主阀应正常向水箱内供水，关闭电磁球阀，主阀也随之关闭。

如果不能关闭，说明主阀盘下有脏物，清除脏物后再试。

主阀供水时，浮球导阀也同时流水，如果用手托起浮球，浮球导阀关闭，则主阀也随之关闭，证明浮球导阀良好。

5、浮球阀装于主阀上，为出厂时包装方便，实际安装如图所示。

6、主阀导管进口处的微型过滤器要2-3个月清洗一次。

四、典型安装图订货须知：1、①产品名称与型号②电磁遥控浮球阀口径③是否带附件以便我们的为您正确选型。

2、若已经由设计单位选定的电磁遥控浮球阀型号，请按电磁遥控浮球阀型号直接向我司销售部订购。

3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的耐斯特阀门专家为您审核把关。

遥控浮球阀

100X—10/16/25P（C）遥控浮球阀使用说明书重庆市山城不锈钢阀业有限公司一、产品概述100X遥控浮球阀是一种水力自动控制阀门，该产品主要由主阀、针型调节阀、球阀、控制器（浮球阀）、导管等构造而成。

是兼具多种功能的阀门。

主要安装于高层建筑、生活区等供水管网系水池或高架水塔的进水口处，完成保持水塔、水池液面的规定高度的功能。

当水塔(池)的水位上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。

当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，实现自动补水，保持液面的设定高度。

精确控制液位，不受水压干扰。

遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。

隔膜式阀门性能可靠、强度高、动作平稳。

二、性能参数公称压力PN（MPa）1.0 1.6 2.5工作压力（MPa）1.0 1.6 2.5壳体试压（MPa）1.5 2.4 3.8 试验压力密封试压（MPa）1.1 1.8 2.5 适用介质无杂物的清水、污水介质适宜温度0℃~80℃三、主阀构造、法兰连接、结构及外形尺寸图四、主阀上制控管路、元件布置示意图五、主阀主要零件材质表零件名称材质名称零件名称材质名称阀体HT200、WCB 隔膜片丁腈橡胶阀盖HT200、WCB 密封环丁腈橡胶阀杆1Cr18Ni9Ti、2Cr13 弹簧65、50CrV、60Si2Mn 六、主阀法兰连接、结构及外形尺寸表型号公称通径DN 法兰外径D螺栓孔中心圆直径D1连接凸出部分直径D2法兰厚度b结构长度L孔数—孔径n—d mm 英寸1.0MPa100X—10（C）40 1½ 145 110 85 18 205 4—Ф18 50 2 165 125 100 20 205 4—Ф18 65 2½ 185 145 120 20 225 4—Ф18 80 3 200 160 135 22 258 4—Ф18 100 4 220 180 155 22 295 8—Ф18 125 5 250 210 185 24 330 8—Ф18 150 6 285 240 210 24 380 8—Ф23 200 8 340 295 265 26 450 8—Ф23 250 10 395 350 320 28 540 12—Ф23 300 12 445 400 368 28 600 12—Ф23 350 14 500 460 428 30 630 16—Ф23 400 16 565 515 482 32 700 16—Ф231.6MPa100X—16（C）40 1½ 145 110 85 18 205 4—Ф18 50 2 165 125 100 20 205 4—Ф18 65 2½ 185 145 120 20 225 4—Ф18续表1型号公称通径DN 法兰外径 D螺栓孔中心圆直径D1连接凸出部分直径 D2法兰厚度 b结构长度 L孔数—孔径 n —dmm英寸1.6MPa100X — 16（C ）80 3 200 160 135 22 258 8—Ф18 100 4 220 180 155 24 295 8—Ф18 1255 250 210 185 26 330 8—Ф18 150 6 285 240 210 28 380 8—Ф23 200 8 340 295 265 30 450 12—Ф23 250 10 405 355 320 32 540 12—Ф25 300 12 460 410 375 34 600 12—Ф25 350 14 520 470 435 38 630 16—Ф25 400 16 580 525 485 40 700 16—Ф30 2.5MPa100X — 25C40 1½ 145 110 85 20 205 4—Ф18 50 2 165 125 100 22 205 4—Ф18 65 2½ 185 145 120 24 225 8—Ф18 803 200 160 135 26 258 8—Ф18 1004 230 190 160 30 295 8—Ф23 125 5 270 220 188 32 330 8—Ф25 1506 300 250 218 32 380 8—Ф25 200 8 360 310 278 36 450 12—Ф25 250 10 425 370 332 40 540 12—Ф30 300 12 485 430 390 42 600 16—Ф30 350 14 550 490 448 44 630 16—Ф34 400166105505054870016—Ф34注：法兰连接尺寸按照GB/T9113.1—2000。

水力控制阀说明书

0X
浮球控制阀说明书
一、产品简介
该产品是我公司工程技术人员参照国内外同类型的先进产品进行设计和制造的，阀体采用了全通道流线型设计。流体阻力小、流量大，密封效果好。由于在主阀上配装了导管控制系统，利用水力操作，可自动控制水塔或水池的液面，保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，欢迎选购。
三、工作原理
当管道从阀门的进水端给水时，由于针阀 15、球阀 14 和浮球阀 10 是常开的，所以介质通过针阀 15 进入阀盖控制室后，又经球阀 14 和浮球阀 10 流进水箱，控制室内不能形成压力，则进入主阀盘下面的入口压力将主阀盘托起，打开主阀向水箱内大量供水，当水箱内的水位逐渐升高，浮起浮球后把浮球阀 10 关闭时，阀盖控制室内的水便逐渐增加压力值至把主阀盘关闭，此时便起到了自动遥控的作用。
65
220 160 130 4-14 185 145 4-18 185 145 4-18 185 145 8-18
80
230 190 150 4-18 200 160 8-18 200 160 8-18 200 160 8-18
100 265 210 170 4-18 220 180 8-18 220 180 8-18 235 190 8-22
125 295 240 200 8-18 250 210 8-18 250 210 8-18 270 220 8-26
150 335 265 225 8-18 285 240 8-22 285 240 8-22 300 250 8-26
200 385 320 280 8-18 340 295 8-22 340 295 12-22 360 310 12-26 250 465 375 335 12-18 395 350 12-22 405 355 12-26 425 370 12-30 300 545 440 395 12-22 445 400 12-22 460 410 12-26 485 430 16-30 350 610 490 445 12-22 505 460 16-22 520 470 16-26 555 490 16-33 400 650 540 495 16-22 565 515 16-26 580 525 16-30 620 550 16-36 450 730 595 550 16-22 615 565 20-26 640 585 20-30 670 600 20-36 500 800 645 600 20-22 670 620 20-26 715 650 20-33 730 660 20-36 600 920 755 705 20-26 780 725 20-30 840 770 20-36 845 770 20-39

遥控浮球阀-100X遥控浮球阀

水利控制阀>>浮球阀>>遥控浮球阀产品详细信息<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。

<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动，如图1—1所示。

2．闸门形：关闭件沿着垂直阀座中心移动，如图1—2所示。

3．旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转，如图1—3所示。

4．旋启形；关闭件围绕阀座外的轴旋转，如图1—4所示。

5．碟形：关闭件的圆盘，围绕阀座内的轴旋转，如图1—5所示。

6．滑阀形：关闭件在垂直于通道的方向滑动，如图1—6所示。

二、按用途，根据阀门的不同用途可分：1．开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。

丹东通博电器（集团）有限公司 UQK(S)-100 型浮球液位控制器使用说明书

UQK(S)-100FLOAT LEVEL SWITCHUQK(S)-100型浮球液位控制器使用说明书UQK(S)-100-DT-JS-1017-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过输入版本号下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有产品自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

1 安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。

(4)1.2过程泄漏可能导致严重伤害或死亡。

(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(4)2 产品说明 (4)2.1产品主要结构 (4)2.2工作原理 (5)2.3包装 (5)2.4吊装运输 (5)2.5仓储 (5)3技术特性 (5)3.1主要性能 (5)3.2主要参数 (6)4外形尺寸示意图 (6)5开箱及检查 (7)5.1开箱验货注意事项 (7)5.2检查内容 (8)6安装 (8)6.1安装工具 (8)6.2安装技术要求 (8)6.3安装操作过程 (8)7调试 (10)7.1调试准备 (10)7.2电气接线 (10)7.3调试操作过程 (10)8注意事项 (11)9 故障分析与排除 (11)10拆卸 (11)10.1警告 (11)10.2废物清除 (12)11产品认证 (12)1 安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。

小型浮球液位开关使用说明书

日常维护1、定期清除浮球管及浮球上的污垢（周期视水质而定）。

2、检查环扣上的螺钉是否有松动。

开箱及检查1、包装应完好无损。

2、开箱时若发现本产品有损坏或部件脱落松动，请及时通知本公司。

3、装箱内容：a)产品1台b)使用说明书1份c)产品合格证使用重点注意事项1、浮球开关所接电路电压必须小于磁簧开关最高电压，电流必须小于其最大工作电流:对于 10W/125V AC 交流电压＜125V AC I＜1A50W/240V AC/200V DC 交流电压＜240V AC I＜1A直流电压＜200V DC I＜1A2、浮球开关连接在电路中，其起动电流必须小于1A。

3、浮球开关连接在电路中，其消耗功率最大为10W、20W、40W、50W，若电路的功率大于其额定功率，可能会导致磁簧烧毁。

4、浮球开关必须经过继电器然后再控制其它负载，也可以给PLC直接采集信号。

5、浮球开关应避开大的变频器及大功率的电动机和电容器。

6、浮球开关所控制位置出厂前已设定好，请不要随意移动环扣位置，环扣移动将可能导致浮球开关信号输出错误或无信号输出。

小型浮球液位开关使用说明书地址：陕西省宝鸡市英达路18号电话：************传真：************邮编：721006网址：制订日期：2019年01月23日 V2.0版基本参数1、温度：-10℃～120℃（SUS 、Max200℃订制）；-20℃～80℃（PP）；-20℃～120℃（PVDF、Nylon等）2、耐压：0.3MPa （PVDF）；0.4MPa（PP）；6.4 MPa（Max）3、接点容量：50W/250V AC或200V DC；10W/110V AC；40W/250V AC4、最大切换电流：0.5A5、最大工作电流：1A(50W或40W)；0.5A(10W)6、最大开关电压：125V AC；240V AC或200V DC7、动作次数：106次以上注：温度超过80℃及压力超过0.5MPa时需订做。

100x遥控浮球阀工作原理

100x遥控浮球阀工作原理
遥控浮球阀的工作原理如下：
1. 阀体：阀体是一个管道系统中的一部分，用于控制介质的流动。

它通常有一个进口和一个出口口，其中进口通常位于上部，而出口通常位于下部。

2. 可调节的浮球：浮球是阀门的核心组件，它通过浮力来控制阀门的开启和关闭。

在介质流动时，浮球会随着介质的液位变化而升降，通过与阀体内部的机械构件相连，实现对阀门的控制。

3. 控制装置：遥控浮球阀通常具有远程控制功能，因此它包括一个控制装置，用于接收远程信号并控制浮球阀的开启和关闭。

这个控制装置可以是一个遥控器、一个自动控制系统或其他远程控制设备。

4. 机械装置：机械装置用于传递来自浮球的运动到阀体，以控制介质的流动。

通常使用的机械装置包括杠杆、齿轮、曲柄等，这些装置可以将来自浮球的上下运动转化为阀门的开启和关闭。

工作原理：
当阀门关闭时，浮球位于阀体的上部。

这时，浮球通过浮力将阀体内部的介质封堵，阻止介质的流动。

当需要开启阀门时，控制装置发送信号，驱动机械装置将阀门打开。

随着介质的流入，浮球随着浮力上升，产生一个上升的力量，以保持阀门开启。

当需要关闭阀门时，控制装置发送另一个信号，驱动机械
装置将阀门关闭。

此时，浮球会下降，由于浮力减小，阀门形成密封，阻止介质的流动。

浮动球阀使用说明书

SUNGO V ALVES GROUP CO.,LTD管线阀门PIPELINE V ALVE浮动球阀使用说明书FLOATING BALL VALVE OPERATING INSTRUCTIONS管线浮动球阀使用说明书 Pipeline Floating Ball Valve OperatingInstruction1、用途和性能规范：Purpose and Specification本产品是我公司按API 6D/API 608设计、制造的钢制管线浮动球阀，适用于液体、气体等介质，在管路上作启闭装置，具有密封结构可靠、先进，流阻小，启闭迅速、灵活，使用寿命长，安全可靠，维修方便等优点，可广泛的用于石油、化工、炼制、钢铁、造纸、医药等行业。

This products is our company according to the API 6D/API 608 designs and manufactures of steel pipeline floating ball valve, It is used for liquid,gas etc tubing line open or main advantages include: Reliable sealing structure、Thechnology advanced、Small liquid resistance、Flexible open and close、Long service life、Safe reliabe、Convienient maintance etc. This kind of ball valve is widely utilized in Petroleum、Chemical industry、refinement、Steel and iron、papermaking, medicine etc.产品性能规范表Performance Specification2、采用的主要标准：The main adoption standard设计制造与结构长度按API 6D/API 608的规定；Design conform to API 6D/API 608法兰型式及尺寸按ASME 的规定；Flange conform to ASME结构长度按ASME 的规定；Face to face conform to ASME阀门的温度-压力额定值按ASME 的规定；Temperature-class conform to ASME检验和试验按API 6D的规定；Test conform to API 6D防火标准按API 607/6FA的规定。

100X型浮球阀说明书

尊敬的用户：感谢您选用我公司的产品！该使用说明书应传递终端用户。

在使用本产品之前请您详细阅读本说明书，让您感受到操作的方便、使用的愉快。

下道工序是我们对您永恒的真诚服务！说明书100X型浮球阀说明书产品介绍：100X隔膜式电动遥控浮球阀是沪航阀门开发生产的一种兼具多种功能的控制水池液位的水力控制阀。

100X隔膜式遥控浮球阀主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球开关控制打开进水口向水池注水，实现自动补水。

液位控制精确，不受水压干扰；100X隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。

100X隔膜式遥控浮球阀性能可靠、强度高、动作灵敏灵活适用于450mm口径以下的管道。

DN500mm口径以上的建议使用活塞式。

应用范围：城建、化工、冶金、石油、制药、食品、饮料、环保工作原理：100X遥控浮球阀利用管道上游的水压推动阀瓣上升，开启阀门，向水池供水；当水池液面到达所需高度时，浮球在浮力的作用下上升，从而关闭阀门，截断管道向水池的排放。

当水池排放掉水时，浮球下落，开通上腔的流通，此时，上游的压力又使阀瓣上升，开启阀门，使管道继续向水池供水。

遥控浮球阀，浮球动作迅速，液位控制准确度高，灵活耐用，水位不受水压干扰且关闭紧密不漏水。

遥控浮球阀主要安装在高层建筑水塔、水池的进水管道上。

结构特点：100X隔膜式遥控浮球阀性能可靠、强度高、动作灵敏灵活，液位控制精确，不受水压干扰，可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。

◆结构新颖合理、合理运用液压原理控制论◆工作平稳可靠、流量大◆阀瓣快开慢闭、无水锤冲击(关闭时间可调)◆止回密封效果好、使用寿命时间长◆安装维修方便标准规范：产品设计执行：CJ/T160-2002结构长度标准：GB/T12221-2005连接法兰标准：GB/T17241.6-1998压力温度等级：GB/T12224-2005铁制和铜制球阀：GB/T15185-94试验检验标准：GB/T 13927阀门的标志和涂漆符合JB/T 106-2004零件材料与工况:10 调节杆不锈钢主要技术参数公称压力pn试验压力（Mpa）适用介质适宜介质温度壳体密封10 1.5 1.1无杂物的清水、污水≤80℃16 2.4 1.7625 4.0 2.75 主要外形尺寸:公称尺寸DN尺寸(mm)L W1 W H1 H F20 150 130 325 179 212 116 25 160 130 325 179 212 116 32 180 130 325 179 212 116 40 200 140 335 210 265 168 50 203 140 335 210 265 168 65 216 140 335 215 310 180 80 241 145 345 245 350 210 100 292 155 365 305 460 284 125 330 165 385 365 520 310 150 356 180 410 415 570 370 200 495 205 465 510 840 463 250 622 225 505 560 890 525 300 698 245 545 658 1030 625 350 787 275 595 696 1090 705安装调试:A、安装要求：1、在安装本阀前，应将管道冲洗干净，可视水质情况一年保养一至二次。

浮球开关产品说明书

PRODUCT INFORMATION_ level_ temperature_ pressure_ ...» Success can be measured ... «Up to five switching points, according to customer A variety of electrical connections selectableDifferent possibilities of mounting (stainless steel or aluminium)Sliding tube made of stainless steel Operating temperature up to 150 °CUp to 5 switching points, according to customer requirement Mounting, sliding tube and float switch made of one of the following materials: PVC, PP, PVDF, ECTFE, Teflon Various electrical connections selectableUp to 5 switching points, according to customer requirement ·Small and solid design ·Different kinds of electrical connections and mountings (e.g. screw thread connection, flange) ·Sliding tube made of brass or stainless steel (8 mm diameter) ·Up to three switching points according to customer requirementApplication:Application:e.g. hydraulic machinery, mechanical engineering, liquid management …e.g. hydraulic machinery, mechanical engineering, liquid management …e.g. mechanical engineering, liquid management, food industry, water treatment …e.g. mechanical engineering, liquid management, plant engineering, galvanizing …FLOAT SWITCH PLASTICDifferent kinds of electrical connections and mountings In combination with temperature sensor , e.g. PT100, Different kinds of electrical connections and mountings Sliding tube made of stainless steel or plasticse.g. hydraulic machinery, mechanical engineering, e.g. mechanical engineering, liquid management, power station, water treatment, hydraulic machinery, galvanizing …ANALOG LEVEL MEASUREMENT MAGNETOSTRICTIVEFLOAT SWITCH WITH TEMPERATURE SENSORApplication:In combination with temperature output signal of Sliding tube made of brass or stainless steelUp to five level switching points according to customer In combination with electronic temperature controlOffers up to six relay outputs for temperature and levelWide range of electrical connectionsLevel switching points according to customer requirementCombination of level and temperature control selectableWide range of electrical connections and mountingsResolution as from 2,5 mm upwardsSliding tube made of brass, stainless steel or plastics with a diameter of 8 mm or 12 mmAnalog output signal, options 0 - 10 V or 4 - 20 mA for level and temperature1. Float switch with control unit2. L evel and temperature sensor with external electronic analysis3. L evel sensor with pneumatic switch4. L evel controller made of PP materiale.g. hydraulic machinery, mechanical engineering, e.g. hydraulic machinery, mechanical engineering, liquid management …diverse physical dimensions selectable, e.g. level, temperature, pressure …e.g. hydraulic machinery, mechanical engineering, liquid FLOAT SWITCH WITH ANALOG TEMPERATURE MEASUREMENTFLOAT SWITCH WITH ELECTRONIC TEMPERATURE CONTROLLER MEASURING TRANSDUCER/ DISPLAY AND CONTROL INSTRUMENTS ANALOG TEMPERATURE AND LEVEL MEASUREMENT REED CHAINe.g. hydraulic machinery, mechanicalengineering, liquid management …1. 2. 3. 4.e.g. hydraulic machinery, mechanical engineering, medical Our passion: Control. Measure. Regulate.Monitoring by switch or by analog controller Different designs with or without gauge-glass Wide range of selectable materials for sliding tube Made of stainless steel; other materials are possible according to Combination of level and temperature monitoring selectableWide range of selectable materials for sliding tube and mountings Diverse functions adjustableIn combination with ENGLER- float switch design 1, 3 and 7Application: typically for pump controlAs your partner we provide: ·Development and construction according to customer requirement up to series-production ·Commission processing in electrics, electronics, mechanics , laser welding, mounting of components ·Manufacturing of prototypes, small series production and line production ·Complete manufacturing process, from conception to quality management up to packaging management LEVEL MONITORING FOR BY-PASS AND EXTERNAL MOUNTINGSUCTION PANEL WITH AND WITHOUT LEVEL MONITORINGFLOAT SWITCH WITH INTEGRATED CONTROL SYSTEMUniExM: MINI FLOAT SWITCH COMPACT DESIGNUniExANM: ANALOGUE LEVEL HIGH MEASURING PRECISIONUniExT: TEMPERATURE MEASUREMENT LARGE PRODUCT VARIETYA variety of electrical connectionsA wide range of mounting via threads or flanges available in stainless steel or aluminium Max. 3 switching points, according to customer specification e.g. processes with liquid media in areas with potentiallyexplosive atmosphere, Zone 0/1, II 1/2 G Ex ia IIC T3...T6 Ga/GbENGLER Steuer- und Messtechnik GmbH & Co. KGLange Straße 151D-72535 HeroldstattPhone +49 (0) 73 89 / 90 92 - 0 Fax +49 (0) 73 89 / 90 92 - 40 mail: ******************www.engler-msr.de。

产品规格书遥控浮球阀 W-100X-25C

遥控浮球阀（W-100X-25C ）产品应用及特点:功能：控制水塔、水箱和水池液面的高度；应用区域：建筑、水处理等；产品特点：1.启闭无摩擦； 2.上装式结构； 3.密封性能可靠； 4.操作方便； 5. 适用范围广；工作原理：技术参数:公称通径：DN50～DN600公称压力：PN25适用温度：0℃～80℃适用介质：清水最小压差：0.1MPa设计标准：JB/T 10674-2006测试标准：GB/T 13927-2008液面控制高度：≤150mm 连接尺寸:GB/T 9113；DN50-450 DN500-600典型应用:1、水厂及水源工程2、环境保护3、市政设施4、电力及公用事业5、建筑行业安装使用说明:（1）将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品满足需用的要求；（2）安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；（3）在安装结束后需进行彻底地检查以确保安装无误；（4）为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；（5）建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；（6）注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；（7）使用符合标准的法兰及对应螺栓固定；（8）安装时，请注意介质流动方向需与阀体的箭头方向一致；（9）DN200以下的主阀水平或垂直安装均可，但以水平安装为宜。

DN200及以上只能水平安装；。

100x-16c浮球控制阀门原理

浮球控制阀门原理是一种广泛应用于工业、建筑等领域的自动控制技术，通过浮球与阀门之间的相互作用实现对液体、气体等介质的流量、压力等参数的调节。

浮球控制阀门的工作原理相对简单。

当阀门内部的介质达到一定高度时，浮球会随着介质的上升而上升，从而带动阀门内部的连杆机构，使阀门开启，使介质流出。

当介质下降到一定高度时，浮球会随之下降，带动连杆机构使阀门关闭，阻止介质继续流出。

这种控制方式的优点在于能够实现对介质流量的自动调节，无需人工干预，提高了工作效率。

此外，浮球控制阀门还具有结构简单、体积小、安装方便、维护成本低等优点，因此在各种工业设备、建筑设施中得到了广泛应用。

例如，在供水系统中，浮球控制阀门可以自动调节供水量，确保水压稳定，避免因水压过高或过低而影响用水体验。

在消防系统中，浮球控制阀门可以自动控制消防水泵的启停，确保消防用水的及时供应。

在建筑空调系统中，浮球控制阀门可以自动调节冷热水的混合比例，实现对室温的精确控制。

然而，浮球控制阀门也存在一定的局限性，如对介质的密度和粘度有一定的要求，不适用于所有类型的介质。

此外，浮球控制阀门在长期使用后可能会出现磨损、腐蚀等问题，需要定期进行检查和维护。

总之，浮球控制阀门原理是一种简单有效的自动控制技术，在许多领域都得到了广泛应用。

尽管存在一定的局限性，但随着科技的不断发展，相信浮球控制阀门技术会不断改进和完善，为人类带来更多便捷和高效的服务。

浮球阀使用方法

浮球阀使用方法浮球阀呀，就像一个小管家，在很多有水的地方默默工作呢。

咱先说说浮球阀长啥样吧。

它有个小浮球，就像个小水球一样，还有连着浮球的杆儿，以及控制水流的阀。

这个浮球可机灵啦，它能感知水位的变化。

那怎么安装浮球阀呢？一般是把它安装在水箱或者水池这些装水的容器里哦。

安装的时候呀，要确保浮球能够自由地上下浮动，可不能被什么东西卡住。

如果卡住了，那它可就不能好好工作啦。

比如说，要是在水箱里安装，要找个合适的位置，让浮球在水里面能够畅快地随着水位上升下降。

浮球阀开始工作的时候可有趣了。

当水箱或者水池里的水位低的时候，浮球就跟着下降。

这个时候呀，浮球连着的杆儿就会把阀门打开，水就“咕噜咕噜”地流进来啦，就像小水精灵被召唤出来一样。

然后呢，随着水不断地流进来，水位开始升高，浮球就像个小气球一样慢慢往上浮。

等到水位达到设定的高度，浮球浮到一定程度，就会通过杆儿把阀门关上，水就不再流进来了。

不过呢，浮球阀有时候也会闹点小脾气。

要是它脏了，比如说浮球上沾了好多水垢或者脏东西，那它可能就不能准确地感知水位啦。

这时候就需要我们给它洗个小澡，把浮球和周围的部件都清理干净。

还有哦，如果阀门的密封不好了，可能会有漏水的情况。

这时候呀，就得检查一下阀门的密封垫是不是坏了，要是坏了就换个新的。

在使用浮球阀的时候，我们也要时不时地去看看它。

就像看望一个小宠物一样，看看它工作得正不正常。

如果发现水箱里的水老是满出来或者老是没水，那很可能就是浮球阀出问题啦。

这时候不要慌，按照我们前面说的那些可能的问题去检查一下就好啦。

浮球阀虽然是个小物件，但在保持水位稳定这方面可是个大功臣呢。

只要我们好好对待它，它就能乖乖地为我们工作很久很久哦。

100X遥控浮球阀使用说明和维护

100X遥控浮球阀使用和维护一、简述100x型遥控浮球阀以介质自身压力作为动力源，驱动阀门自动调节和控制水池液位上限和下限的水力控制阀门。

其功能是控制液位达到水池上限时，控制阀关闭，停止向水池供水；当水位达到下限液位时，控制阀打开，自动向水池供水。

上、下液位高度可以在水池有效深度范围内任意调节。

在水池溢水口下侧配置了备用的浮球装置，以防止在电磁阀维修或故障时水池溢水。

二、工作原理当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。

当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。

当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

三、主要技术参数：四、应用说明100X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。

要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀同浮球开关控制打开进水口向水池注水，实现自动补水。

液位控制精确，不受水压干扰；100X隔膜式遥控浮球阀可随水地池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠、使用寿命长。

隔膜式阀门性能可靠。

强度高、动作灵活适用于45MM径以下的管道。

DN500MM径以上的建议使用活塞式。

水利控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。

根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。

100X遥控浮球阀前要安装过滤器，并应便于排污的要求。

水利控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。

（注：内阀内一般消耗损伤品为膜片）图1 100X遥控浮球阀应用场景五、主要部件名称及材料（1）部件列表：1、小球阀2、浮球导阀3、针型阀4、100x本体图2 100x结构剖视图（2）主要部件材料零件名称零件材料阀体阀盖WCB/HT250/QT450-10阀座阀盘铜合金密封圈 O型圈丁腈橡胶/EPDM阀杆2Cr13弹簧50CrVA针型阀铜合金球阀铜合金浮球阀铜合金微型过滤器不锈钢六、设计选用要点（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
