给排水施工工艺

三、给排水系统

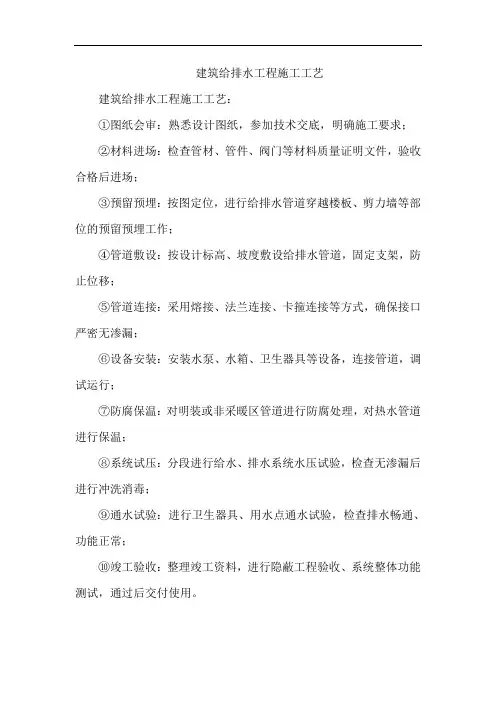

（一）、施工程序及管材连接方式 1、施工程序：

2、管材与连接：

（1）、室内给水管道中水给水管道采用热镀锌钢管，沟槽连接，DN<50时采用丝扣连接；

（2）、排水立管采用双壁UPVC 螺旋管，支管采用厚壁UPVC 管粘接； （3）、出户埋地部分采用排水铸铁管，柔性接口；

（4）、UPVC 排水立管每层设一伸缩节，横管每2~4m 设一伸缩节； （5）、UPVC 排水立管每层设一阻火圈；

（6）、压力排水管均采用热镀锌钢管，焊接接口，需拆卸处采用法兰连接； （7）、中水给水管不得安装水龙头及可接外水的阀门；

（8）、公共卫生间蹲便器采用脚踏阀，小便器及洗手盆采用红外感应冲水器；

（二）、施工方法及工艺 1、孔洞预留 （1）、操作程序

安装准备工作

预制加

主干管

支管

管道试

防腐、保温

通水试验及管道

调试收

验

（2）、在管道安装工作开始前，熟悉设计图纸，根据图纸绘制管道留洞图，并同其它专业共同复核留洞图的正确性，如发现有专业交叉，管道“打架”现象发生，应及早做设计变更，以保证管道预埋工作准确、连续的实施。

（3）、根据施工图中给定的穿管坐标和标高在模板上作好标记，将事先准备好的模具，用钉子钉在模板上或用铁丝绑扎在周围的钢筋上，固定牢固。

（4）、在土建施工过程中，安排管道预埋人员值班，随时检查模具是否有跑位、损坏和漏留情况的发生。

2、套管预埋：

（1）、室内立管的给排水管在穿过楼板时应配合土建施工预留孔洞，管道穿过墙壁时应加套管，套管内径比管道外径大2号，在套管两端和中间空隙处填以不燃性纤维隔绝材料。套管高出楼面20mm，卫生间套管高出地面50mm,穿墙套管则两端与墙的最终完成面平齐。

（2）、穿越人防防护结构的管道均预埋刚性防水套管，密闭套管管径应大于等于水管直径40-60mm，套管与管子之间的间隙用防水油膏封闭。

（3）、穿墙套管在土建砌筑时及时套入，位置准确。过混凝土现浇板的管道，在混凝土浇筑前安置好套管且用铁丝将套管与钢筋固定牢，在套管内放入松散材料，防止混凝土进入套管内。

（4）、套管或木盒子预留好后，在土建浇注楼板时派专人看护，以防止木盒、套管移位或堵塞。

（5）、套管两端平齐，毛刺清理干净，内外均做防腐。

（6）、保温管道在穿墙时所埋设的套管应考虑管道的保温层厚度，同时管

道与套管的接缝处应用防火材料填充，以免火灾发生时火苗通过套管来扩散。

3、管道预制

（1）、管道定位放线

根据施工图及预留预埋的结果，进行现场管道的放线，并绘制单线图。放线前，和其他专业人员一道共同核查设计图纸的合理性，是否有位置重叠情况、空间打架现象等，如发现问题请业主或设计院及时予以解决。对吊顶下的喷头要与灯具、风口、探头等统筹考虑，合理布局，且得到业主和设计单位的认可。放线时，对支吊架的设置位置也要认真考虑。

（2）、管道切割

a、管道切割采用砂轮切割机、管道割刀及管道截断器，切割时，切割机后面设一防护罩，以防切割时产生的火花、飞溅物污染周围环境或引起火灾。

b、所有管道的切割口面做到与管子中心线垂直，以保证管子的同心度。切割后清除管口毛刺、铁屑。避免由于毛刺的原因，造成长时间运行后管道堵塞。

4、管道连接工艺

（1）、丝扣连接：管道螺纹连接采用电动套丝机进行加工，加工次数为1-3次不等，螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。螺纹连接时，填料采用白厚漆麻丝或生料带、一次拧紧，不得回拧，紧后留有螺纹2-3圈。管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理。管材经检验合格后，然后按照管道的预制加工单线图，进行管道的下料、套丝加工；同时按管道的坐标、标高、走向，进行管道的支（吊）架预制加工、安装；待已加工预制的管道检验合格后，即可投入管道安装。

（2）、沟槽连接：

a、接头安置：用润滑油均匀涂在垫圈边缘及外侧，把垫圈套在管道末端，将管道两端并在一起，滑动垫圈在两管沟槽中心位置，把卡口放在垫圈上并确

保卡口边缘在沟槽内，套上螺栓，均匀拧紧两端螺母，使卡口两端紧密结合在一起。

b、机械三通安装：把机械三通内的垫圈取出，涂上润滑油，再入回卡口正确位置，将卡口下半部转动90度，把上半部安放在管道内，使之与开孔同一直线，再转动下半部回位，确信定位垫圈在出口开口内，插入螺栓，均匀拧紧螺母，直至上下部分卡口在垫圈覆盖面内表面完全接触。

c、立管安装：立管安装应设承重支架，每层安装固定支架，支架需距地

1.5 - 1.8m，立管安装可采用倒链吊装或从下向上逐段安装，立管安装应确保垂直度符合要求，其偏差≯２mm/m且≯１０mm。

d、水平干支管安装：干管安装前一般应先按放线安装卡架，大管道可采用倒链吊装，连接后，在适当位置增加固定支架，支管应从干管预留口接出，如采用干管上开孔方式连接，也可先将直段支管吊装好，等具备条件后，再与干管连接。水平管道安装应确保其水平横纵弯曲度符合要求。

（3）、排水铸铁管的安装

连接方法有两种。

a、将橡胶皮套套在管子的一端，套入管口的深度为皮套长度的一半，同时将没套管子的一半反转，将需要连接的另一根管子和已套皮套的管段对接，将橡胶皮套翻回成原状态，包住两管接口，注意两管必须严格对中；在橡胶皮套外用不锈钢夹具将两管接口处包紧，夹具位置要准确，螺栓的收紧度要均衡一致。

b、将橡胶皮套和不锈钢夹具套在管段一端，深度为其一半。在橡胶皮套内侧涂少许润滑剂，不锈钢夹具的螺栓不要收紧。将需连接的另一根管段插入皮套内，两管段要严格对中，保证管段口对接平齐。均衡一致地拧紧夹具螺栓，夹紧管道。

（4）、UPVC管粘接：

粘接前应对承接口先插入试验，不得全部插入，一般为承口的3/4深度。
