偏振控制器

偏振控制器

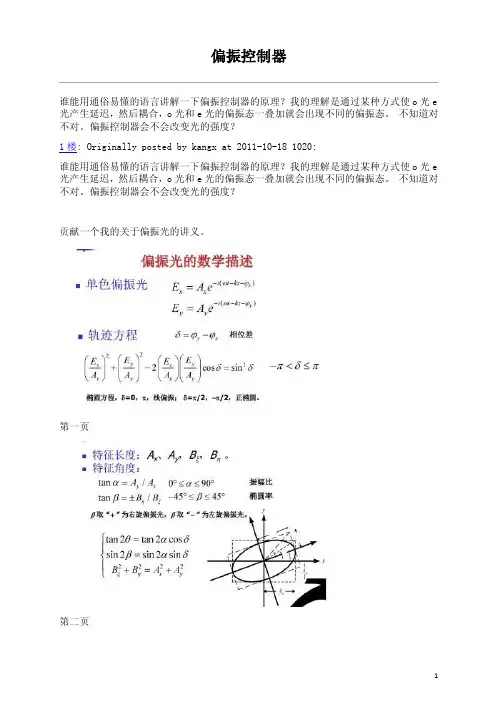

偏振控制器谁能用通俗易懂的语言讲解一下偏振控制器的原理?我的理解是通过某种方式使o光e 光产生延迟,然后耦合,o光和e光的偏振态一叠加就会出现不同的偏振态。

不知道对不对。

偏振控制器会不会改变光的强度?1楼: Originally posted by kangx at 2011-10-18 1020:谁能用通俗易懂的语言讲解一下偏振控制器的原理?我的理解是通过某种方式使o光e 光产生延迟,然后耦合,o光和e光的偏振态一叠加就会出现不同的偏振态。

不知道对不对。

偏振控制器会不会改变光的强度?贡献一个我的关于偏振光的讲义。

第一页第二页第三页第四页第五页第六页第七页第八页第九页第十页第十一页第十二页第十三页第十四页第十五页第十六页第十七页第十八页第十九页第二十一页第二十二页第二十四页第二十五页第二十六页第二十七页第二十八页(完)1楼: Originally posted by kangx at 2011-10-18 1020:谁能用通俗易懂的语言讲解一下偏振控制器的原理?我的理解是通过某种方式使o光e 光产生延迟,然后耦合,o光和e光的偏振态一叠加就会出现不同的偏振态。

不知道对不对。

偏振控制器会不会改变光的强度?用某种方法产生双折射,在两个正交方向产生相位差,可以制成偏振控制器的一个波片。

目前光纤通信中最常用的方法如光纤弯曲(将光纤绕在圆形轴上,串行做上三个,1/4+1/2+1/4,制成手动偏振控制器)、光纤挤压(用压电陶瓷挤压,可以制成电压控制相位偏振控制器)、晶体电光效应(利用电光效应,电压控制)。

相位延迟器理论上不会有能量损失。

当然一般偏振控制器有插入损耗(接头引起)。

摘自:小木虫 /html/201110/3713115.html11。

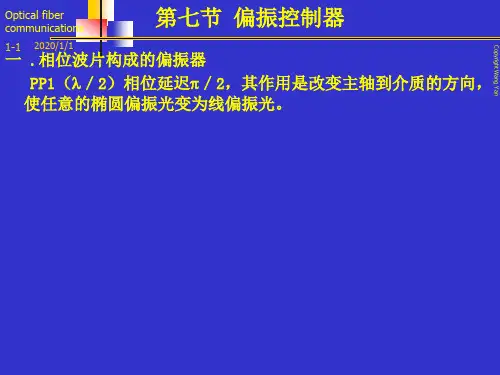

4.7 偏振控制器

4.7 偏振控制器

C点
E 2
cos2 " sin 2 "
sin 2 " -cos2 "
a b

a a
cos2 "+b sin 2 " sin 2 "b cos2 "
倾角=a
rc
ta
naacsions22
"b cos "+b sin
2 " 2 "
Copyright Wang Yan
在 XOY中,椭圆偏振光的方位角为=0为正椭圆
写成矩阵为 [Ein]
a jb
在XOY中
2.将1/4波片的快轴转到X方向
J1/4

10 0 -j
B点
E1=J1/4 Ein =10
0 -j

a b

ba

Copyright Wang Yan
3
r2
0.25k 0n ( P11 P12)( a ) (1 )
=0.273n3r 2
R2 0
Optical fiber communications
1-6 2020/1/1
Wang Yan
Copyright Wang Yan
Optical fiber communications
Optical fiber communications
1-5 2020/1/1
根据假定的值可求出所要求的/2波片快轴的方位角“
二.光纤型偏振器
对单模光纤偏振控制器,两波片皆用光纤线圈做成。两光纤线 圈FC1和FC2串接,FC1相当于/2相位延迟器,FC2相当于相位延 迟器,他们可以绕轴转动。光纤延迟器是应用弯曲光纤形成的弹光 效应所产生的县双折射构成半径为r的单模光纤绕成曲率半径为R的 光纤线圈,其双折射率为

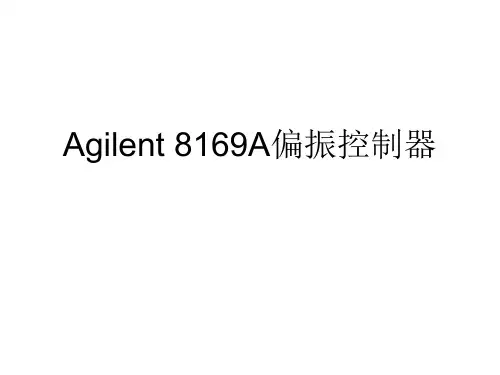

Agilent 8169A偏振控制器

Agilent 8169A偏振控制器
y
Ae
A Ao
x
λ

线偏振光
d
光轴
• 8169A
8169A
8164A
• 8169A前面板Fra bibliotek功能键显示屏
调节旋钮 方向键
数字键盘
电源开关
软键
I/O端口
• 8169A局部细节
8169A
8164A
• 8169A的原理
8169A属于波片型偏振控制器,通过调节波片来选择不同的偏振态。 8169A = 偏振片 + ¼波片+ ½波片(相互独立)
E

非偏振光
• 偏振片
有些晶体对不同方向的电磁振动具有选择吸收的性质,当入射光的偏振方向与 这类晶体的光轴平行时,被吸收得较少,光可以较多地通过;当入射光的偏振 方向和光轴垂直时,被吸收得较多,光通过得较少。这种性质称为二向色性, 偏振片就是利用这种特性工作的,而且它的二向色性很强,即只允许某一偏振 方向的光通过,这个方向称为偏振片的透振方向。
8169a不能用于测量1310波段?8169a的规格偏振片对不同波段的消光比ilwdl旋转复位精度分辨率dac建立时间设定调整稳定可存储状态数保存调用重复性保存调用重复性扫描速度档位最大转速rl最大输入光功率工作电压电流重量和尺寸?8169a的基本操作1输入可通过数字键方向键调节旋钮输入数据选中需要编辑的参数高亮显示输入一个新的值数字上下旋钮enter
椭圆偏振光
(b)
圆偏振光和椭圆偏振光分解出来的两个线偏振光的区别:
圆 振幅相等、相位差±Pi/2;
椭圆 a.振幅相等、相位差不等,且不等于±Pi/2 ;b.振幅不等、相位差相等。
非偏振光(自然光) 普通光源发出的光是复色光,可以看作是无数单色光的总和,它包含了各种方向的偏振光, 而且各个方向的振幅都相等,宏观上没有任何偏向性。

光纤偏振控制器的原理

光纤偏振控制器的原理

光纤偏振控制器的原理
光纤偏振控制器是一种光学器件,通过调节光纤中的偏振状态来控制
光信号的传输和调制。

它是光纤光学网络中必不可少的一部分,在光
通信、光传感、光调制等领域有着广泛的应用。

光纤偏振控制器的原理主要是基于光在光纤中传输的偏振现象和波导
的作用。

在光纤中,光的偏振状态可以分为两种,即水平和竖直偏振。

而波导则可以将光分为两个不同方向的偏振光。

因此,通过波导的调控,可以控制光的偏振状态。

光纤偏振控制器一般包含一个波导和一个电极。

当电极中施加电场时,波导的折射率会发生变化,从而使得光沿着波导的传播速度和方向发
生变化。

这样就可以实现对光的偏振状态的控制,包括将水平偏振光
转换为竖直偏振光,将竖直偏振光转换为水平偏振光,以及将任意偏
振光转换为特定的偏振光等。

值得注意的是,光纤偏振控制器的工作原理与波长有关,因为电极施
加的电场对不同波长的光的折射率变化不同,因此波导的调控效果也
会不同。

总之,光纤偏振控制器是一种重要的光学器件,它通过调节光纤中的偏振状态来实现对光信号的传输和调制。

其原理基于光在光纤中传输的偏振现象和波导的作用,利用波导的调控能力来实现对光的偏振状态的控制。

这种技术在光通信、光传感、光调制等领域有着广泛的应用前景。

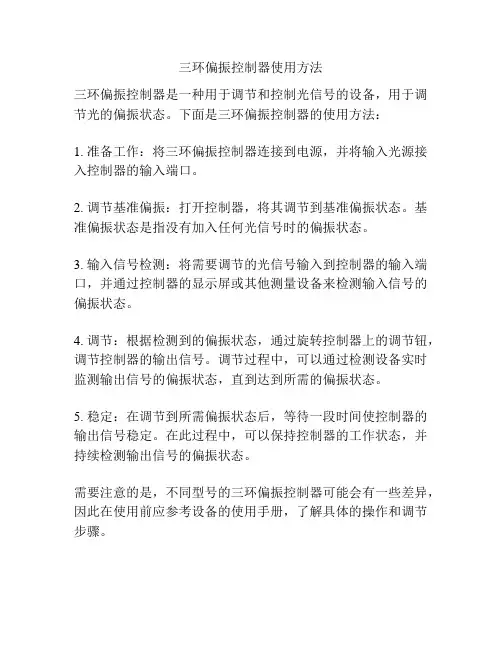

三环偏振控制器使用方法

三环偏振控制器使用方法

三环偏振控制器使用方法
三环偏振控制器是一种用于调节和控制光信号的设备,用于调节光的偏振状态。

下面是三环偏振控制器的使用方法:
1. 准备工作:将三环偏振控制器连接到电源,并将输入光源接入控制器的输入端口。

2. 调节基准偏振:打开控制器,将其调节到基准偏振状态。

基准偏振状态是指没有加入任何光信号时的偏振状态。

3. 输入信号检测:将需要调节的光信号输入到控制器的输入端口,并通过控制器的显示屏或其他测量设备来检测输入信号的偏振状态。

4. 调节:根据检测到的偏振状态,通过旋转控制器上的调节钮,调节控制器的输出信号。

调节过程中,可以通过检测设备实时监测输出信号的偏振状态,直到达到所需的偏振状态。

5. 稳定:在调节到所需偏振状态后,等待一段时间使控制器的输出信号稳定。

在此过程中,可以保持控制器的工作状态,并持续检测输出信号的偏振状态。

需要注意的是,不同型号的三环偏振控制器可能会有一些差异,因此在使用前应参考设备的使用手册,了解具体的操作和调节步骤。

偏振控制器

偏振控制器

偏振控制器对于光纤环形偏振控制器,22R r N m παλ=⋅定量地表示所设计光纤圈与光纤结构参数的关系。

上式中,()()311120.251n P P v α=-+, 对二氧化硅作纤芯和包层的单模光纤,0.133α= 对应等效4λ波片m=4,取N=2;等2λ波片m=2,取N=4,这样两者具有相同的弯曲半径。

将光纤中传输的波长 1.55m λμ=,普通单模光纤包层直径2125r m μ=代入,算得16.85R mm =。

将光纤按严格的工艺缠绕在直径为33.7mm 的鼓轮周向槽中,每个光纤圈即可等效为光学波片的作用。
