大功率LED路灯宣传图册
比亚迪照明-路灯介绍
一年可节约1095度电
LED光源 太阳能电池 蓄电池容量 持续工作时间 输入电压 光通量 色温 发光角度
惠州龙海三路实景图
道路概况： 单向2车道次干路， 双向路灯，间距30 米，灯高10米，使用 比亚迪60WLED灯头
替换
90WLED路灯
450W传统路灯
名称 型号
90WLED路灯规格参数
参数特征 BOL-SOL090W-AHL 90W 340W 200AH*13.2V 4d 12V 8100lm 5500-6500K 140°X60°
1年 运 维 费 用 3年 运 维 费 用 5年 运 维 费 用 10 年 运 维 费 用 始 投 资
传统路灯 BYD LED路灯
综合考虑路灯的初始投资和后期使用维护费用,BYD LED路灯的综合费用要比 普通路灯优秀.真正做到节能,低成本,高稳定性,是未来路灯应用方向.
初
比亚迪LED路灯的特点
成本 初始成本与传统路灯接近。 效率光效可达到100lm/W。 设计寿命 高达40000小时。 环保 无汞污染，无需改变自然环境。
25
18
17 比亚迪多晶硅 14 14 10 多晶硅市场价格 非晶硅市场价格
15
0.8
10 7
5
0
(year)
2008 2009 2010 2011
2009
2010
2011
(year)
Fe cell
太阳能组件
路灯所使用的铁电池和太阳能组件成本Cost down将会在未来3年持续进行。 长寿命、免维护可以显著降低运营费用 (OPEX)。
比亚迪太阳能路灯—结构分解图
整体模块 支架 LED 光源
灯杆
• 一体化的解决方案让整个路灯系统只由整体模块和灯头两个部分组成,安 装替换方便,免除使用铅酸电池地面挖坑,维护和防损防盗等问题.
12V-220V红绿蓝黄七彩暖白光25W大功率LED投光灯 拓龙LED灯饰_百度文库...
3W
3*3W
单颗 1W3W
聚光射灯
双头射灯
各种款式、功率
5W
12W
4-5W 3、生产地址：
1-3W
七、大功率 LED 点光源
1、产品规格：
2、产品特点：
该产品采用 SMD 光源，亮度高，低功耗，长寿命，首推 220V 产品，一米一单元，可剪，可整条 100 米使 用。配有配套的插头的控制器等。外表 PC 胶料通过机器包压一体成形，随意弯曲， 耐高温， 抗震，抗压，
防水性好，绿色环保。
3、产品图片：
24W 36W 彩
20W24W40W
20-25W
9W
30W-40W
100W 120W
75W
144W
150W
20W
240W
发光效果图
发光效果图
生产
展厅摆设
10 适用场所：建筑外墙，建筑廊柱，江河堤岸，桥梁，广场灯光，园林树木，娱乐场所，通道，等场合的泛光投光，灯光渲染。（定做非标产 品）
2、产品实物图：
7W 蓝光
6W 黄光
9W-12W
12W 彩
36W
6W
9W
6W
12V,24V,36V.
10W-100W各种单色
/10W-50W七彩
生 产
10W-100W 各种单色
/10W-50W 七彩
60W70W
80W90W
七彩
（30W/40W/50W）聚光型
生产地址：
2、产品图片
6W9W10W12W15W18W20W24W27W30W33W36W40W42W45W48W 等各种规格功率

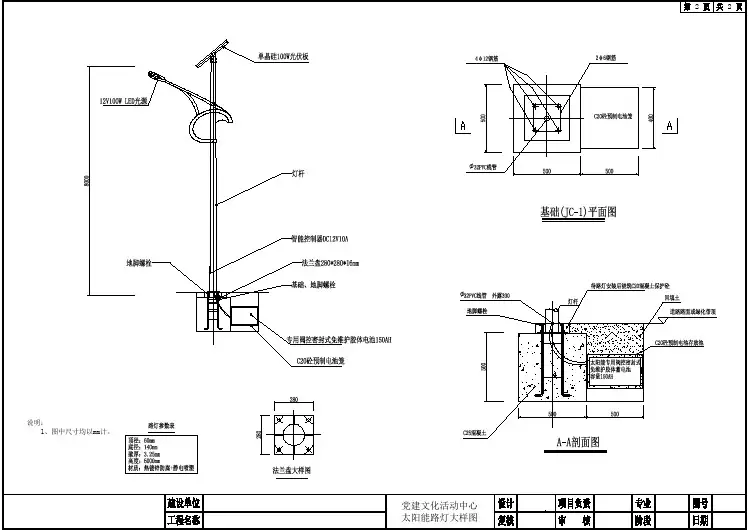

市政工程太阳能灯大样CAD图
LED路灯不同瓦数和匹配灯杆高度以及路面宽度常规配置
LED路灯不同瓦数和匹配灯杆高度以及路面宽度常规配置
来源:商友照明发布日期:2012.03.24 阅读:374
一，常见led路灯替代传统高压钠灯w数对照表：
注：其中56w，112w，168w为透镜式led路灯，60w,120w,180w为反光镜式LED路灯.
二．太阳能路灯、庭院灯常用w数及灯杆高度对比表：
注：此表仅供参考之用，目前本司做最大太阳能路灯为60W，如果有更大W数询问技术人员;
东莞商友照明路灯厂，自2010年开始，研发部人员开始主力研究LED 路灯灯具，现公司已成功开发三款模型，样品不同功率，在我司门市
展厅一一呈现；
本司所用芯片，全部为美国普瑞芯片、台湾晶元芯片，光源采用MOSO 品牌；使灯具寿命达到最大化！
三．道路的照明标准
根据《城市道路照明设计标准》的规定：快速路平均照度20lx，均匀度0.4，主干路平均照度15lx，均匀度0.35，次干路平均照度8lx，均匀度0.35，支路平均照度5lx，均匀度0.3。
注：此为高压钠灯照度标准，LED路灯标准国内尚未有统一标准。
具体参考各地制定标准。
路灯灯头技术要求
路灯灯头技术要求1、标准1.1投标人应至少获得ISO9001：2018标准体系证书及ISO14001环境体系认证证书。
1.2 投标人产品需满足GB7000.1-2015标准，且有相应的型式试验报告。
2、LED路灯灯头的技术要求：2.1、应满足江苏索普化工股份有限公司当地的气象地质条件。
2.2、额定电压：AC220V；额定功率120W，电压范围在165V~265V电压变化，灯具应正常工作。
2.3、防腐等级：WF2。
2.4、外壳防护等级：IP67。
2.5、LED路灯的光源要求：2.5.1、光源类型：光源品牌为以下品牌之一：科锐、普瑞、欧司朗、飞利浦，光源为单颗粒，每颗约2~3W，有利于散热。
LED光源和LED驱动部分与灯具壳体接触面要求涂导热胶，2.5.2、光通量≥120lm/W，显色指数Ra≥80%。
2.6、功率因数不低于0.98。
2.7、光衰不大于5%(2000hrs)，3万小时光源光通维持率不应低于85%。
提供检测报告。
2.8、要求LED驱动和LED光源要完全隔离开。
便于维修更换元器件，维修后不降低原灯具的防护等级。
2.9、为了提高灯具的可靠性及稳定性，光源的镇流器应采用恒流恒压电源，分流输出。
驱动回路应对每路光源均实现恒流输出，确保每路光源可靠工作，镇流器具有3C认证。
2.10、灯具应采用的驱动器功率因数不低于0.98。
宽电压输入，恒功率输出。
灯具的谐波含量及电磁兼容均应满足现行的国标要求。
2.11、灯具的设计应采用有效、可靠的独立散热结构，应利用灯具壳体直接散热，以降低光源的正常工作温度，保证产品光衰及使用寿命。
2.12、灯具的设计符合《电气安全工作规程》。
2.13、要求使用的LED灯路灯光效达到使用在工厂马路的泛光照明效果，同时应避免产生眩光。
2.14、灯具的使用寿命：不小于30000小时。
2.15、灯具的壳体宜采用铝合金高压铸造成型，表面应进行喷塑处理。
灯具的外露紧固件均应采用不锈钢材质，材料不低于SS304。
路灯基础图之欧阳学创编
路灯基础图l路灯基础欧阳学创编太阳能路灯基本设计方法初探(通为)根据我公司多年来在通为地区进行太阳能路灯、LED灯、无极灯、庭院灯、草坪灯等的生产、制作、安装经验得出了一此在通为省各地安装太阳能产品的经验供通为地区从事太阳能产品的同行参考！通为太阳能电池组件选型通为太阳能设计要求：通为某地区，负载输入电压24V功耗34.5W，每天工作时数8.5h，保证连续阴雨天数7天。
⑴陕西地区近二十年年均辐射量107.7Kcal/cm2，经简单计算广州地区峰值日照时数约为3.424h；⑵负载日耗电量= = 12.2AH⑶所需太阳能组件的总充电电流= 1.05×12.2×÷（3.424×0.85）=5.9A在这里，两个连续阴雨天数之间的设计最短天数为20天，1.05为太阳能电池组件系统综合损失系数，0.85为蓄电池充电效率。
欧阳学创编⑷太阳能组件的最少总功率数= 17.2×5.9 = 102W选用峰值输出功率110Wp、两块55Wp的标准电池组件，应该可以保证路灯系统在一年大多数情况下的正常运行。
通为太阳能蓄电池选型蓄电池设计容量计算相比于太阳能组件的峰瓦数要简单。
根据上面的计算知道，负载日耗电量12.2AH。
在蓄电池充满情况下，可以连续工作7个阴雨天，再加上第一个晚上的工作，蓄电池容量：12.2×（7+1）= 97.6（AH），选用2台12V100AH的蓄电池就可以满足要求了。
通为太阳能电池组件支架（ 1）通为太阳能倾角设计为了让太阳能电池组件在一年中接收到的太阳辐射能尽可能的多，我们要为太阳能电池组件选择一个最佳倾角。
欧阳学创编关于太阳能电池组件最佳倾角问题的探讨，近年来在一些学术刊物上出现得不少。
本次路灯使用地区为通为地区，依据本次设计参考相关文献中的资料[1]，选定太阳能电池组件支架倾角为16o。
通为太阳能抗风设计在太阳能路灯系统中，结构上一个需要非常重视的问题就是抗风设计。
LED路灯规格参数汇总和照度计算
LED路灯规格参数灯具技术指标:单个光源技术指标：说明：（E.e）=当灯杆为表中的高度时（机动车道平均照度.人行道平均照度）(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED路灯灯具技术要求:（1）LED路灯采用优质铝合金材料制成.灯体表面做喷塑处理.表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。
（2）LED路灯外壳防护等级：IP65以上。
（3）良好的蝠翼配光设计.反光系统采用立体光源或透镜导光设计.透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度.加大辐射范围。
（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃.适合广东地区使用。
同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。
（6）LED灯具的功率因数：≥0.95.灯具驱动电源效率≥90%。
（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击）.输入端过电压保护.当电压恢复正常时能恢复工作。
（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。
（10）灯具需具备仰角角度调节功能.以保证路面达到最大面积的照度效果。
4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌.（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。
（2）采用高发光效率LED晶片. LED晶片的发光效率110Lm/w以上.无重影、低光衰。
提供生产厂家原产地证明书复印件.附在投标文件中；如有原件.则一并提供。
（3）LED光源色温4000±50K。
2021年路灯基础图
路灯基础图欧阳光明（2021.03.07）l路灯基础*欧阳光明*创编 2021.03.07太阳能路灯基本设计方法初探(通为)根据我公司多年来在通为地区进行太阳能路灯、LED灯、无极灯、庭院灯、草坪灯等的生产、制作、安装经验得出了一此在通为省各地安装太阳能产品的经验供通为地区从事太阳能产品的同行参考！通为太阳能电池组件选型通为太阳能设计要求：通为某地区，负载输入电压24V功耗34.5W，每天工作时数8.5h，保证连续阴雨天数7天。
⑴陕西地区近二十年年均辐射量107.7Kcal/cm2，经简单计算广州地区峰值日照时数约为3.424h；⑵负载日耗电量= = 12.2AH⑶所需太阳能组件的总充电电流= 1.05×12.2×÷（3.424×0.85）=5.9A在这里，两个连续阴雨天数之间的设计最短天数为20天，1.05为太阳能电池组件系统综合损失系数，0.85为蓄电池充电效率。
⑷太阳能组件的最少总功率数= 17.2×5.9 = 102W选用峰值输出功率110Wp、两块55Wp的标准电池组件，应该可以保证路灯系统在一年大多数情况下的正常运行。
通为太阳能蓄电池选型*欧阳光明*创编 2021.03.07蓄电池设计容量计算相比于太阳能组件的峰瓦数要简单。
根据上面的计算知道，负载日耗电量12.2AH。
在蓄电池充满情况下，可以连续工作7个阴雨天，再加上第一个晚上的工作，蓄电池容量：12.2×（7+1）= 97.6（AH），选用2台12V100AH的蓄电池就可以满足要求了。
通为太阳能电池组件支架（ 1）通为太阳能倾角设计为了让太阳能电池组件在一年中接收到的太阳辐射能尽可能的多，我们要为太阳能电池组件选择一个最佳倾角。
关于太阳能电池组件最佳倾角问题的探讨，近年来在一些学术刊物上出现得不少。
本次路灯使用地区为通为地区，依据本次设计参考相关文献中的资料[1]，选定太阳能电池组件支架倾角为16o。
路灯设计方案ppt
路灯设计方案ppt路灯设计方案PPT1. 背景介绍：路灯作为城市道路照明的重要设施，对于保障行人和车辆的交通安全具有重要意义。
然而，传统的路灯存在能耗高、维护成本高、光污染等问题，因此需要进行设计改进。
2. 目标：基于目前的技术和需求，我们的设计方案旨在提供低能耗、高亮度、环保的路灯。
3. 技术方案：a. LED光源：使用LED作为路灯的光源，LED灯具具有高亮度、低能耗、长寿命等优点，能够有效减少能耗和维护成本。
b. 光控技术：通过光控器结合光传感器，实现自动调节灯光亮度的功能。
在夜间照明需求较少的场景下，路灯可以自动调节亮度，减少能耗。
c. 太阳能充电：在路灯上安装太阳能电池板，通过吸收阳光能量来充电，提供路灯的电力需求。
太阳能充电具有无污染、可再生等特点，能够提高路灯的环保性。
d. 智能控制：通过智能控制系统对每个路灯进行远程监控和管理，可以实时调整亮度、故障检测和报警等功能，降低维护成本和故障率。
4. 设计特点：a. 节能环保：LED光源、光控技术和太阳能充电等技术的应用，大幅降低能耗，减少环境污染，实现节能环保的目标。
b. 长寿命：采用LED光源，具有长寿命的特点，减少更换灯具的频率，降低维护成本。
c. 自动调节：通过光控技术和智能控制系统，实现自动调节灯光亮度和管理路灯，提高照明效果和管理效率。
d. 高度可靠：通过智能控制系统对路灯进行远程监控和故障检测，及时发现和解决问题，提高路灯的可靠性和稳定性。
5. 实施计划：a. 路灯设计和制造：与相关厂商合作，进行路灯设计和制造，确保符合规范和质量要求。
b. 安装和调试：对设计好的路灯进行安装和调试，确保正常运行和亮度调节功能的实现。
c. 智能控制系统建设：建设智能控制系统，包括远程监控、故障检测和管理等功能。
d. 使用和管理：组织培训，让相关人员了解使用和管理路灯的方法和技巧。
6. 预期效果：通过新的路灯设计方案的实施，预期能够实现以下效果：a. 能耗降低：节能技术的应用，能够大幅降低路灯的能耗。
