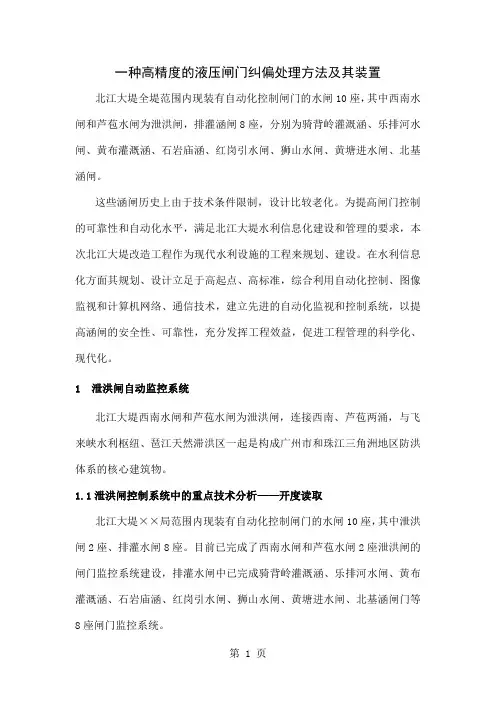

一种高精度的液压闸门纠偏处理方法及其装置-14页word资料
一种高精度的液压闸门纠偏处理方法及其装置北江大堤全堤范围内现装有自动化控制闸门的水闸10座，其中西南水闸和芦苞水闸为泄洪闸，排灌涵闸8座，分别为骑背岭灌溉涵、乐排河水闸、黄布灌溉涵、石岩庙涵、红岗引水闸、狮山水闸、黄塘进水闸、北基涵闸。
这些涵闸历史上由于技术条件限制，设计比较老化。
为提高闸门控制的可靠性和自动化水平，满足北江大堤水利信息化建设和管理的要求，本次北江大堤改造工程作为现代水利设施的工程来规划、建设。
在水利信息化方面其规划、设计立足于高起点、高标准，综合利用自动化控制、图像监视和计算机网络、通信技术，建立先进的自动化监视和控制系统，以提高涵闸的安全性、可靠性，充分发挥工程效益，促进工程管理的科学化、现代化。
1 泄洪闸自动监控系统北江大堤西南水闸和芦苞水闸为泄洪闸，连接西南、芦苞两涌，与飞来峡水利枢纽、琶江天然滞洪区一起是构成广州市和珠江三角洲地区防洪体系的核心建筑物。
1.1泄洪闸控制系统中的重点技术分析——开度读取北江大堤××局范围内现装有自动化控制闸门的水闸10座，其中泄洪闸2座、排灌水闸8座。
目前已完成了西南水闸和芦苞水闸2座泄洪闸的闸门监控系统建设，排灌水闸中已完成骑背岭灌溉涵、乐排河水闸、黄布灌溉涵、石岩庙涵、红岗引水闸、狮山水闸、黄塘进水闸、北基涵闸门等8座闸门监控系统。
泄洪闸液压系统中，液压缸采用CERAMAX，传感器采用高精度CIMSMKII 位移传感器，与之接口读取位移值的PLC模块是GEFANUC的APU300高速计数模块，这种配合据我们所知是史无前例的。
（1）CIMS MKII位移传感器CIMS MKII位移传感器带有磁阻元件的传感器装在油缸头部的不锈钢外壳中，其中也包含磁敏二极管（SMD）技术的全部电子设备。
各传感元件和电子设备的保护级别为IP68，直至10巴。
电源电压是24V DC，输出是增量的正交的RS-422特性的信号。
CIMS MKII位移传感器的4个磁阻元件构成两个一半的惠斯登（Wheatston）电桥，用来检测交变的磁场。
天津液压纠偏装置施工方案
天津液压纠偏装置施工方案一、引言液压纠偏装置是一种用于调整轧机辊系偏差的装置，广泛应用于钢铁厂等行业。
本文档旨在介绍天津地区液压纠偏装置的施工方案。
本方案将详细描述液压纠偏装置的安装步骤、施工要点以及测试流程，以确保施工工作的顺利进行。
二、安装步骤1. 安装液压纠偏装置的支撑结构1.1 在轧机辊系的上方安装支撑结构，确保支撑结构稳固可靠。
1.2 使用螺栓将支撑结构牢固地固定在轧机的主机上。
2. 安装液压纠偏装置的液压系统2.1 将液压油箱放置在适当的位置，并与液压系统连接。
2.2 安装液压泵，确保与液压油箱和液压系统的连接正确无误。
2.3 根据设计要求安装液压阀门和其他液压元件。
3. 连接液压纠偏装置与轧机辊系3.1 确定纠偏装置的安装位置，并与轧机辊系适当的部位对接。
3.2 使用螺栓将液压纠偏装置与轧机辊系牢固地连接。
3.3 检查连接件的紧固情况，确保连接处无松动。
4. 连接液压系统与液压纠偏装置4.1 确保液压系统中的液压油正常流动，无气泡和杂质。
4.2 使用合适的软管将液压系统与液压纠偏装置连接。
4.3 检查连接处的密封性能，确保无泄漏。
三、施工要点在进行天津液压纠偏装置的施工过程中，需要注意以下要点：1. 安全1.1 施工人员在进行施工前应接受相关安全培训，了解液压系统的安全要求和操作规程。
1.2 在操作液压系统时，必须佩戴个人防护装备，如安全帽、手套等。
1.3 安装过程中要注意防滑，确保操作平稳有序。
2. 准确性2.1 安装液压纠偏装置时，需要根据设计要求确定装置的位置和角度。
2.2 安装过程中要使用测量工具，确保各个部位的尺寸和位置准确无误。
2.3 在连接液压系统时，要确保连接件的排布和布线符合设计要求。
3. 协调配合3.1 施工人员需要与相关工程师和技术人员紧密合作，确保施工过程中的沟通和协调。
3.2 在安装液压纠偏装置时，需要与轧机辊系进行配合，确保安装顺利进行。
四、测试流程1. 液压系统测试1.1 启动液压泵，检查液压系统的工作状态。
全自动液压纠偏装置[实用新型专利]
![全自动液压纠偏装置[实用新型专利]](https://img.taocdn.com/s3/m/bd695cf14128915f804d2b160b4e767f5acf80d6.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201721835937.6(22)申请日 2017.12.25(73)专利权人 所德（厦门）环境工程有限公司地址 361000 福建省厦门市湖里区和旭里93号401室(72)发明人 陈桂华 (51)Int.Cl.B65G 39/16(2006.01)(54)实用新型名称全自动液压纠偏装置(57)摘要本实用新型公开了一种全自动液压纠偏装置，包括固定支架、一组检驱轮、一组油泵、液控换向阀组、油缸和调心托辊，调心托辊通过转轴穿设在固定支架一侧，一组检驱轮对称固定设置在固定支架另一侧，一组油泵分别对应设置在一组检驱轮底部检驱轮带动油泵旋转，一组油泵通过进油管与液控换向阀组油路连通，液控换向阀组通过出油管与油缸油路连通，油缸的输出杆通过连接组件与调心托辊活动连接，所述油缸带动调心托辊做偏转运动；检驱轮自动检测皮带跑偏并通过液压驱动托辊把皮带纠偏，灵敏度高，纠正完全纠偏效果好，不磨损皮带使用寿命长，自动注油不生锈不卡死，不影响正常生产，无需电源驱动，节省了电费节约了电能，使用不受限。
权利要求书1页 说明书2页 附图1页CN 207712858 U 2018.08.10C N 207712858U1.一种全自动液压纠偏装置，其特征在于：包括固定支架（1）、一组检驱轮（2）、一组油泵（3）、液控换向阀组（4）、油缸（5）和调心托辊（6），所述调心托辊（6）通过转轴穿设在固定支架（1）一侧，所述一组检驱轮（2）对称固定设置在固定支架（1）另一侧，所述一组油泵（3）分别对应设置在一组检驱轮（2）底部，所述检驱轮（2）带动油泵（3）旋转，所述一组油泵（3）通过进油管与液控换向阀组（4）油路连通，所述液控换向阀组（4）通过出油管与油缸（5）油路连通，所述油缸（5）的输出杆通过连接组件（51）与调心托辊（6）活动连接，所述油缸（5）带动调心托辊（6）做偏转运动。
一种液压纠偏机构[实用新型专利]
![一种液压纠偏机构[实用新型专利]](https://img.taocdn.com/s3/m/74a1b181a98271fe900ef991.png)
专利名称：一种液压纠偏机构
专利类型：实用新型专利
发明人：刘云建,马强,蒋化伟,蒋化超申请号：CN202021390073.3
申请日：20200715
公开号：CN212709429U
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本实用新型涉及煤矿井下牵引运输技术应用领域，具体的说是一种液压纠偏机构，包括支撑座、液压缸、底板；通过液压缸带动液压杆，液压杆的底端通过第二销轴转动配合在固定座上，从而使液压杆对液压缸产生反向的力，从而使液压缸通过耳板带动支撑座上下移动，同时摇臂的上端通过第一销轴转动配合在耳板上，从而使耳板带动摇臂，摇臂的底端通过第三销轴转动配合在活动底座上，从而使摇臂通过耳板带动支撑座左右移动，通过液压缸推动液压杆，使摇臂顺时针转动的方式实现支撑座向上向右的举升，从而使液压纠偏机构在对跑偏的车辆进行调整时，能够更加的省时省力，同时也能够对跑偏的车辆起到明显的纠偏效果。
申请人：山东鸿灿机电设备有限公司
地址：273516 山东省济宁市邹城市经济开发区三兴路中段
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：范国刚
更多信息请下载全文后查看。
一种纠偏装置[发明专利]
![一种纠偏装置[发明专利]](https://img.taocdn.com/s3/m/420201f2a8114431b90dd8f2.png)
专利名称：一种纠偏装置
专利类型：发明专利
发明人：周鹏,汪神水
申请号：CN201510199201.3申请日：20150424
公开号：CN104891239A
公开日：
20150909
专利内容由知识产权出版社提供
摘要：一种纠偏装置。
提供了一种结构简单，提高输送带输送可靠性的纠偏装置。
包括机架、支架、前输送辊、后输送辊、电机、感应器和调节辊，所述支架、前输送辊和后输送辊分别设在所述机架上，所述支架位于所述前输送辊和后输送辊之间；所述支架包括上支架和下支架，所述下支架通过支柱连接在所述上支架上，所述电机和感应器设在所述上支架和下支架之间，所述调节辊设在所述机架上、且位于所述电机的下方，所述感应器连接所述电机，所述电机控制所述调节辊动作。
本发明在工作中，输送带从感应器中穿过，若输送带偏移，感应器反馈信号给电机，电机在水平方向摆动一定角度，使得调节辊在水平方向向输送带偏移的相反转动，对输送带进行纠偏动作。
申请人：浙江好时加卫生用品有限公司
地址：313000 浙江省湖州市德清县雷甸镇明珠大道103号
国籍：CN
代理机构：北京方圆嘉禾知识产权代理有限公司
代理人：董芙蓉
更多信息请下载全文后查看。
一种高精度纠偏控制集成装置[实用新型专利]
![一种高精度纠偏控制集成装置[实用新型专利]](https://img.taocdn.com/s3/m/6d7e09d831126edb6e1a1065.png)
专利名称：一种高精度纠偏控制集成装置
专利类型：实用新型专利
发明人：尚靖博,梁益逊,谢少龙,谢真成,郑建华,候铭莉申请号：CN201420233418.2
申请日：20140508
公开号：CN203865482U
公开日：
20141008
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种高精度纠偏控制集成装置，包括本体，本体包括U形超声波传感器、控制器等，U形超声波传感器与电机通过导线与控制器相连接，超声波传感器位于纠偏辊的另一侧面，电机和传动杆安装在纠偏辊调节支座同侧，电机通过电机固定支座实现固定，纠偏辊一端与通过传动杆与电机相连接，纠偏辊的另一端与纠偏辊万向固定座相连接，控制器通过接收U形超声波传感器的检测信号，并预先按要求设定的数据计算出材料实际跑偏距离，再根据计算结果输出驱动信号带动电机进行材料跑偏纠正。
本实用新型结构简单、操作省力及安装方便，不受现场环境影响，抗光线、水蒸气与尘埃的干扰，后期维护基本无需维护，具有纠偏控制效果好、使用寿命长、成本低和安全可靠等优点。
申请人：云南意勃尔科技有限公司
地址：650000 云南省昆明市东风东路拓东体育场1号门4楼
国籍：CN
更多信息请下载全文后查看。
一种纠偏装置[实用新型专利]
![一种纠偏装置[实用新型专利]](https://img.taocdn.com/s3/m/db11c8060975f46526d3e16a.png)
专利名称：一种纠偏装置
专利类型：实用新型专利
发明人：陈剑深,张之华,顾金华,陈林文,曾文伟申请号：CN202021028376.0
申请日：20200608
公开号：CN212355923U
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种纠偏装置，其技术方案要点是：包括支撑座，还包括：调节座，所述调节座沿水平方向滑移连接在所述支撑座的上方；驱动螺杆，所述驱动螺杆与所述支撑座之间转动连接，所述驱动螺杆与所述调节座之间螺纹连接；伺服电机，所述伺服电机固定在所述支撑座上用于带动所述驱动螺杆转动；第一纠偏辊，所述第一纠偏辊转动连接在所述调节座内；第二纠偏辊，所述第二纠偏辊转动连接在所述调节座内；第三纠偏辊，所述第三纠偏辊可调式安装在所述调节座的一侧；第一压辊，所述第一压辊沿竖直方向滑移连接在所述支撑座上；本纠偏装置在使用时具有咬料维稳能力，且能够自动进行纠偏调整，调整过程稳定可靠。
申请人：广东博顺带业有限公司
地址：516100 广东省惠州市博罗县杨侨镇十二岭办事处通站路边
国籍：CN
代理机构：深圳市兴科达知识产权代理有限公司
代理人：张德兴
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种高精度的液压闸门纠偏处理方法及其装置北江大堤全堤范围内现装有自动化控制闸门的水闸10座，其中西南水闸和芦苞水闸为泄洪闸，排灌涵闸8座，分别为骑背岭灌溉涵、乐排河水闸、黄布灌溉涵、石岩庙涵、红岗引水闸、狮山水闸、黄塘进水闸、北基涵闸。
这些涵闸历史上由于技术条件限制，设计比较老化。
为提高闸门控制的可靠性和自动化水平，满足北江大堤水利信息化建设和管理的要求，本次北江大堤改造工程作为现代水利设施的工程来规划、建设。
在水利信息化方面其规划、设计立足于高起点、高标准，综合利用自动化控制、图像监视和计算机网络、通信技术，建立先进的自动化监视和控制系统，以提高涵闸的安全性、可靠性，充分发挥工程效益，促进工程管理的科学化、现代化。
1 泄洪闸自动监控系统北江大堤西南水闸和芦苞水闸为泄洪闸，连接西南、芦苞两涌，与飞来峡水利枢纽、琶江天然滞洪区一起是构成广州市和珠江三角洲地区防洪体系的核心建筑物。
1.1泄洪闸控制系统中的重点技术分析——开度读取北江大堤××局范围内现装有自动化控制闸门的水闸10座，其中泄洪闸2座、排灌水闸8座。
目前已完成了西南水闸和芦苞水闸2座泄洪闸的闸门监控系统建设，排灌水闸中已完成骑背岭灌溉涵、乐排河水闸、黄布灌溉涵、石岩庙涵、红岗引水闸、狮山水闸、黄塘进水闸、北基涵闸门等8座闸门监控系统。
泄洪闸液压系统中，液压缸采用CERAMAX，传感器采用高精度CIMSMKII 位移传感器，与之接口读取位移值的PLC模块是GEFANUC的APU300高速计数模块，这种配合据我们所知是史无前例的。
（1）CIMS MKII位移传感器CIMS MKII位移传感器带有磁阻元件的传感器装在油缸头部的不锈钢外壳中，其中也包含磁敏二极管（SMD）技术的全部电子设备。
各传感元件和电子设备的保护级别为IP68，直至10巴。
电源电压是24V DC，输出是增量的正交的RS-422特性的信号。
CIMS MKII位移传感器的4个磁阻元件构成两个一半的惠斯登（Wheatston）电桥，用来检测交变的磁场。
这种交变磁场产生在永久磁铁和绝缘的CERAMAX○R活塞杆涂层下面的带沟槽的活塞杆之间。
传感元件由高频正弦信号激励。
由活塞杆位移信息调制输出信号。
这两种输出信号连同参考的激励信号变换为增量的A和B计数脉冲。
作为必要的内部电压，供给位移系统的24V DC电源具有宽的容限，由于它是在板式稳压转换器/调节器上。
输出是正文编码器输出，连同增量的A和B脉冲，同时把A和B脉冲变换成EIA RS-422标准化格式。
RS-422格式对电磁干扰（EMI）极不敏感，它的传输长度高达900M的位移信息的能力。
RS-422规定差动数据传输，它取消基底移位和噪音信号的影响，它们会在传输线路上引起普通形式的电压。
（2）APU300高速计数模块APU300高速计数器用于工业控制直接处理80 K 的脉冲信号包括：涡轮流量仪仪器检验材料处理简单运动控制速度测量过程控制这种模块能迅速处理高速输入的数据单独或用CPU 控制输出并能实现下列三种计数方式中的任一种：A 型： 4 个独立脉冲计数器B 型：两个A Quad B 计数器C 型：一个复合计数器该计数器用两个此种模块的输入特性是RS-232。
（3）RS-422、RS232和RS-485接口特性RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会（EIA）制订并发布的,RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到4000英尺（速率低于100kb/s时）,并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。
为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用,许多厂家都建立了一套高层通信协议,或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的,视频服务器上的控制协议则更多了,如Louth、Odetis协议是公开的,而ProLINK则是基于Profile上的。
（4）接口分析CIMS MKII传感器为增量式编码器，这种编码器是通过光电发射和接收器件读取陶瓷活塞杆上有环形通、暗的刻线，获得四组正弦波信号组合成A，A/，B，B/四个正弦波相差90度相位差（相对于一个周波为360度），将A/和B/信号反向叠加在A、B两相上，可增强稳定信号。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转。
编码器以每旋转360度提供多少的通或暗刻线称为分辨率，芦苞水闸增量式编码器的分辨率为1024脉冲/厘米，输出信号为5V的方波，连接至GE9030PLC的APU300高速计数模块。
实际连接中我们发现8套传感器只有4套能够读取数据，而其余4套则无法读取数据，分析其原因，我们发现CIMS MKII RS-422（差分）输出无法输入到APU300高速计数的RS-232（单端）接口，这就需要我们在信号输入到APU300高速计数模块之前将RS-422特性信号转变成RS-232特性信号，为此我们设计了如下电路图，制成了叫做转换盒的东西，如下图：图6-19 转换盒电路图增加了转换盒后，所有传感器的数据均可读上来了，但是经过反复实验后，我们发现闸门在启闭过程中存在累计误差，闸门从全关到全开误差达到30公分。
根据我们初步分析，造成测量不准的可能原因主要有以下二个：1）由于机械间隙累计误差；2）传输电缆不合格，信号衰减。
针对以上原因，我们用示波器对开度误差较严重的2#闸门进行波型分析，首先对2#闸门右油缸编码器的原始波形进行采样，我们发现A相或B 相高电平有尖锋，然后对隔离盒输出端的波形也进行采样，仍然有尖锋，说明确实存在干扰问题，我们在编码器输入端加终端电阻尝试补偿，再次采样波形，结果尖锋取消，经过隔离盒后波形接近方波，但数据仍然不准，由于此类编码器A、B两相相差90度，通过比较A相在前还是B相在前，以判别编码器的正转与反转，所以我们用示波器同时采样A相和B相脉冲，发现闸门一直上升或者下降时，B脉冲有时做顺向（前向）脉冲，有时做逆向（后向）脉冲，这是导致计数不准的原因，我们对1#闸门、3#闸门编码器都进行了波形采样发现都有类似的情况。
产生计数不准有可能是机械安装造成，即安装过程中，编码器和活塞杆没有帖紧，之间有机械间隙，这样控制系统将检测不到机械间隙所应有的脉冲数，也就是说控制系统会丢失脉冲，计数自然而然不准。
但是我们看了厂家的出厂测试报告，并检查了传感器的安装情况，认为机械安装应该不存在问题，为了进一步证实，我们用一米电缆直接接到传感器上用示波器观察，发现A相或B相波形很稳定，至此可以初步断定是电缆选型问题。
（5）电缆分析RS-422传输线一般使用纽绞双线，此种电缆具有宽广的抗干扰范围。
传输线路中的损耗是直流导线损耗、交流损耗（集肤效应）及电介质中漏损的复杂的综合。
因此选择合适的电缆是非常重要的，这种电缆应由三对纽绞双线（0.25mm2）组成，每对双线被屏蔽和绝缘，三对双线由聚氯乙烯（PVC）包封。
当采用低损耗缆线时，最大脉冲/计数频率和最大电缆长度之间比较协调，采用纸质的聚氯乙烯（PVC）电缆，介质损耗系数能恶化100倍，并且缩短最大电缆长度。
事实证明使用标准的RS-422电缆后，闸门开度的累计误差也消除了。
（6）总结GEFANUC APU300高速计数模块的输入信号为RS-232特性，力士乐CIMS MKII传感器输出信号为RS-422特性，两者存在接口匹配的问题，需要设计转换盒进行信号转换。
高精度传感器的传输电缆需按照通讯规范要求选型。
1.2西南水闸（1）水闸概述西南水闸分洪量为1100m3/s，100年闸前洪水位为11.13m,共布置3孔平面闸门，闸孔20.0m×3.5m（宽×高），每扇闸门配1台液压启闭机，3台液压启闭机各配置1座泵站，每座泵站配2台油泵（互为备用）。
所有液压启闭机和液压泵站布置在闸室廊道内,地面高程为▽14.1m。
西南水闸主要技术参数如下：形式：固定式双作用液压启闭机启门力： 2X1500 KN闭门力： 2X400 KN最大行程： 4.8 m工作行程： 4.6 m启闭速度： 0.5 m/min液压缸内径：360 mm活塞杆直径：200 mm电动机功率：37 KW（2）液压系统自动控制近年来，液压启闭机在水利工程上得到了越来越广泛的应用，这是由于油缸内的油液具有缓冲和减振作用，适宜于控制工作闸门在高水头、不同开度下的无振安全运行；并可对闸门实施下压力，使闸门自重较轻，节约成本。
液压启闭机采用的行程检测装置测量准确，可真实反映闸门启闭情况，并通过PLC可编程控制，实现闸门的自动化控制。
行程检测装置采集的信号可传至远方集控室，为实现集中控制和远方自动化控制提供条件。
本工程闸门运行条件为动水启闭，并有局部开启要求。
闸门启闭过程中要求油缸运行平稳，无爬行、抖动等不良现象，并能使闸门可靠地停止在任何位置。
液压系统在满足闸门运行要求的前提下，简单可靠且易于安装、维修，并有完善的监视、测量、控制和保护装置。
①油缸的超压保护由于闸门上升是通过压力油对油缸有杆腔施加一定的压力进行的，活塞杆作为受压杆件其工作压力必须控制在设计范围内。
为防止闸门在运行过程中被卡，油泵仍在供油，致使油缸下腔油压过高，采用了机械与电气相结合的双重保护措施，即当油压超过设定值时，油缸下腔的先导溢流阀进出油口接通，控制液压系统自动泄荷，保证活塞杆的压杆稳定。
同时可通过压力继电器超压使启闭机停止运行。
闸门关闭的极限保护则由开度仪与限位开关控制，溢流阀作为附加保护。
这样可以确保设备在任何工况下运行安全可靠。
②油缸锁定安装在油缸有杆腔油口的锁定阀，可使油缸在闸门全开或局部开启状态不受水流冲击的影响，长期可靠地停止在任何位置；该阀还起到将油缸与油管隔离的作用，防止油管破裂时油缸下腔油液流出造成意外关门的事故。
