220kV母线保护动作分析及事故处理
(论文)220kV变电站母线失压及处理
220 kV变电站母线失压及处理在变电站中，母线一般不会出现故障问题，但是有很多其他的故障会跨越至母线级，由母线保护动作切除，这也意味着母线在变电站中占据了非常重要的部分。
当变电站中出现母线级故障时，尤其是在枢纽变电站中，不仅会引发故障母线上的出线停电情况，同时也会对电网的稳定性造成一定的影响，埋下安全隐患。
本文以某220 kV变电站为例，对可能导致母线失压的情况进行了分析，旨在提高变电站工作的稳定性，加强工作中的防范意识。
1 运行方式运行方式，如图1所示。
2 母线保护装置2.1 220 kV母线保护装置在该变电站中，采用的220 kV母线危机保护装置属于RCS-915和BP-2B型保护装置。
在RCS-915保护装置中，具有多种母线保护功能，例如母线差动保护、母联充电保护、母联死区保护等等，在BP-2B保护装置中，有母线差动保护、母联失灵保护、开关失灵保护出口等等。
2.2 110 kV和35 kV母线保护装置在该变电站中，并未针对110 kV和35 kV的母线设置专门的保护装置。
当该母线出现问题时，由主变的中后备保护动作切除故障。
3 母线保护原理各个开关的CT以及母线的所有一次设备，例如开关CT、开关、母线侧隔离刀闸等等，都在母差保护的范围中。
母线差动保护中的差动回路分成两部分：大差回路和小差回路。
在双母保护中，大差的主要作用是作为气动元件，对区域内是否有故障进行判断，保护的主要对象是两条母线[1];小差的作用是作为选择元件，对故障所在的母线区域进行判断，保护的对象是一条母线以及母联CT之间的区域。
小差动作是在第一个时限中跳开母联开关，在第二个时限中跳开母线的所有开关;大差动作是在同一个时限中将故障母线上的开关全部跳开，不判断设备所在的母线。
当双母正常运行时，一般采用的是小差回路，这样的保护选择性更强;而在倒母过程中，大多采用的是大差保护，这样可以有效避免操作并列刀闸时可能出现的误动。
母差死区保护的原理为：当母线处于并列运行的状态时，如果故障发生的区域是母联开关或母联CT时候，开关侧母线段刀闸在跳开时无法排除这类故障，同时CT段的小差元件也无法排除，这种情况被称作死区故障。
220kV主变跳闸及35kV母线失压事故分析及防范措施
２２０ｋＶ主变跳闸及３５ｋＶ母线失压事故分析及防范措施杨 鑫 黄佳林 陈 懿（国网上海市电力公司超高压分公司）摘 要：本文介绍某２２０ｋＶ变电站２号主变第一、二套接地变零序过流保护动作，导致２号主变跳闸；３５ｋＶ二／三段分段自切后加速动作，自切动作不成功，导致３５ｋＶ三段母线失压。
分析继电保护装置动作情况及一次设备检查情况，制定相应反事故措施及注意事项，减少类似事件的发生。
关键词：接地变零序过流保护动作；主变失电；三段母线失压；自切零序后加速动作０ 引言２２０ｋＶ主变在电力系统电力变换中处于重要的地位，电压等级高、容量大的变压器，一旦发生故障，将造成重大影响，严重时甚至会引发爆炸，对附近居民社会生活以及企业发展带来十分严重的后果。
为保证变压器长期安全稳定运行［１ ４］，降低变压器故障发生，提高变压器运维质量，防止设备事故，避免重大经济损失具有极为特殊的意义。
１ 系统运行方式介绍变电站２２０ｋＶ为双母线带旁路接线方式［５ ６］，２２０ｋＶ母联合位双母线并列运行，３５ｋＶ母线分段运行。
２号主变２２０ｋＶ副母运行容量为１５０ＭＷ，３５ｋＶ侧分别送三、四段母线。
故障时该变电站未许可工作票，未执行倒闸操作票。
２ 事故简况及原因分析２ １ 事故简要过程２０２２年１１月１０日１４：１０：５７ ６３９，２２０ｋＶ变电站２号主变第一、二套接地变零序过流Ｉ段保护动作，２号主变３５ｋＶ三、四段开关分闸；２号主变第一、二套接地变零序过流ＩＩ段动作，２号主变２２０ｋＶ开关分闸；二／三段分段自切零序后加速动作，三段母线失压。
具体保护动作情况见表１。
表１ 保护动作情况时间动作情况１４：１０：５７：６５３２号主变第一套、第二套保护启动１４：１１：０１：６５９２号主变第一、二套保护接地变零序过流Ｉ段动作（续）时间动作情况１４：１１：０１：６８１２号主变３５ｋＶ四段开关分闸１４：１１：０１：６８３２号主变３５ｋＶ三段开关分闸１４：１１：０１：７６４３５ｋＶ张啦３Ｇ３８４保护启动１４：１１：０２：００７３５ｋＶ张绩３Ｇ３８１保护启动１４：１１：０２：１５９２号主变第一、二套保护接地变零序过流ＩＩ段动作１４：１１：０２：１７０２号主变２２０ｋＶ第一、二组出口动作１４：１１：０２：１９５２号主变２２０ｋＶ开关分闸１４：１１：０６：０６６３５ｋＶ四／五分段自切动作１４：１１：０６：０７０３５ｋＶ四／五分段自切合分段动作１４：１１：０６：１３４３５ｋＶ四／五分段开关合闸１４：１１：０６：２０８３５ｋＶ二／三段分段自切动作１４：１１：０６：２２７３５ｋＶ二／三段分段自切合分段动作１４：１１：０６：２７７３５ｋＶ二／三分段开关合闸１４：１１：０６：４９３３５ｋＶ二／三段分段自切后加速动作１４：１１：０６：５１７３５ｋＶ二／三分段开关分闸２号主变第一、二套接地变零序过流Ｉ段保护动作，２号主变３５ｋＶ三、四段开关分闸，故障点未切除，３５ｋＶ三段母线出线张啦３Ｇ３８４、张绩３Ｇ３８１线路保护启动；０ ５ｓ后２号主变第一、二套接地变零序过流ＩＩ段动作，２号主变２２０ｋＶ开关分闸，故障电流切除。

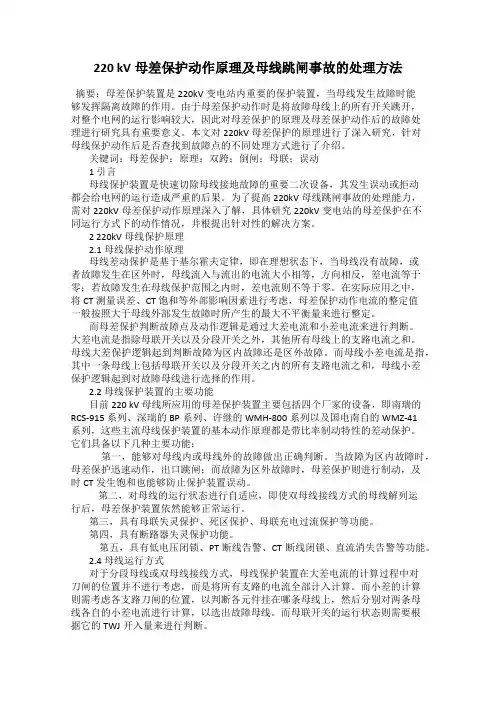

220 kV母差保护动作原理及母线跳闸事故的处理方法
220 kV母差保护动作原理及母线跳闸事故的处理方法摘要：母差保护装置是220kV变电站内重要的保护装置，当母线发生故障时能够发挥隔离故障的作用。
由于母差保护动作时是将故障母线上的所有开关跳开，对整个电网的运行影响较大，因此对母差保护的原理及母差保护动作后的故障处理进行研究具有重要意义。
本文对220kV母差保护的原理进行了深入研究，针对母线保护动作后是否查找到故障点的不同处理方式进行了介绍。
关键词：母差保护；原理；双跨；倒闸；母联；误动1 引言母线保护装置是快速切除母线接地故障的重要二次设备，其发生误动或拒动都会给电网的运行造成严重的后果。
为了提高220kV母线跳闸事故的处理能力，需对220kV母差保护动作原理深入了解，具体研究220kV变电站的母差保护在不同运行方式下的动作情况，并根提出针对性的解决方案。
2 220kV母线保护原理2.1 母线保护动作原理母线差动保护是基于基尔霍夫定律，即在理想状态下，当母线没有故障，或者故障发生在区外时，母线流入与流出的电流大小相等，方向相反，差电流等于零；若故障发生在母线保护范围之内时，差电流则不等于零。
在实际应用之中，将CT 测量误差、CT 饱和等外部影响因素进行考虑，母差保护动作电流的整定值一般按照大于母线外部发生故障时所产生的最大不平衡量来进行整定。
而母差保护判断故障点及动作逻辑是通过大差电流和小差电流来进行判断。
大差电流是指除母联开关以及分段开关之外，其他所有母线上的支路电流之和。
母线大差保护逻辑起到判断故障为区内故障还是区外故障。
而母线小差电流是指，其中一条母线上包括母联开关以及分段开关之内的所有支路电流之和，母线小差保护逻辑起到对故障母线进行选择的作用。
2.2 母线保护装置的主要功能目前220 kV 母线所应用的母差保护装置主要包括四个厂家的设备，即南瑞的RCS-915 系列、深瑞的BP系列、许继的WMH-800系列以及国电南自的WMZ-41系列，这些主流母线保护装置的基本动作原理都是带比率制动特性的差动保护。
220kV母线保护动作原理及故障案例分析
220kV母线保护动作原理及故障案例分析发布时间：2022-01-19T08:41:46.403Z 来源：《河南电力》2021年9期作者：谭文[导读] 本文首先介绍了母线差动保护原理，结合某220kV母线保护延时跳闸的事故案例，通过对母线保护动作行为的分析，得出分列压板投退正确与否对母线保护能否快速切除母联断路器死区故障起着至关重要的作用，并提出了针对性的改善措施。
谭文（广东电网有限责任公司汕尾供电局广东汕尾 516600）摘要：本文首先介绍了母线差动保护原理，结合某220kV母线保护延时跳闸的事故案例，通过对母线保护动作行为的分析，得出分列压板投退正确与否对母线保护能否快速切除母联断路器死区故障起着至关重要的作用，并提出了针对性的改善措施。
关键词：220kV；母线保护；故障；差动保护；继电保护引言母线是变电站十分重要的一种汇流设备，母线本身或母线中的某个元件发生故障，都将导致大面积的停电，如果没有对故障进行及时解决，将会导致事件进一步加剧。
在设置母线的过程中，如果在保护装置中出现的瞬间正确动作能够完成，则可以有效降低停电事故的影响，避免造成过大的损失，减小事故的影响范围。
本文分析的两种保护装置是完全独立的，分别是差动保护和失灵保护，具备母线差动保护、母联充电保护以及母联失灵保护等功能。
1 母线差动保护原理母线差动保护主要是指基于收支平衡原理进行判断与动作的保护模式。
由于母线上有进出线路，而在正常情况下，进入与出去的电流在数值上保持平等，同时电位相对来说也比较平衡。
因此当母线出现故障的时候，这种维持好的平衡就会被打破。
当判定出母线故障的时候，相应保护元件会先启动，并断开母线上的各个断路器。
而在双母线运行模式中，会将发生故障的母线隔离，并切入到另一个母线中，避免母线故障而出现大范围的停电情况。
在母线差动保护中，具体保护甄别参数也不一样，比如比较电流是否平衡、比较电流相位是否一致等。
合理使用母线差动保护，就能够显著提高母线使用的安全性，避免出现各类大型事故。
220kV线路保护跳闸事故的原因分析及解决对策
220kV线路保护跳闸事故的原因分析及解决对策摘要：经济的发展，社会的进步，综合国力的提升推动了我国各个行业的发展，电力行业也不例外，当前，作为经济基础的电力，对社会稳定、国家进步有决定作用。
不断提高的生活水平，使人们对电力行业提出了更为严格的要求，如何充分运用现有理念及方法，快速诊断并处理多线路故障，成为有关人员关注的重点，本文所研究课题的意义不言而喻。
关键词：220kV；线路保护；跳闸事故；原因分析；解决对策引言电力系统中，当设备发生故障后需要尽快将设备所在回路从系统中隔离，减小对整个系统的影响。
因此，系统中各类设备需要配置相应的保护装置，保护装置主要可分为主保护和后备保护两类。
主保护是指设备发生故障后能够瞬时将故障设备切除的保护，后备保护则是指设备发生故障后，主保护因某些原因未动作或保护动作而开关拒动等情况下动作将故障回路切除的一种保护。
后备保护一般带有一定的延时，会使得停电范围扩大。
线路发生故障时，由于断路器拒动、保护拒动或保护整定值不匹配造成本级断路器不动作，引起上级断路器跳闸，扩大了停电范围和故障影响，造成较大的经济损失。
由于电网中220kV线路采用放射性供电方式，220kV线路越级跳闸将造成整段母线的220kV负荷损失，对供电可靠性影响较大。
1案例分析某配电线路的正东线、正西线及南环西线分别跳闸，到达故障现场后，有关人员发现环网柜外侧电缆出现拔插头被击穿的情况，其他部分无异常存在，遂决定拉开开关，达到隔离此段电缆的目的，利用正常环网柜对故障环网柜进行替代，恢复送电。
在巡查正西线情况时，有关人员发现隔离刀闸瓷瓶受暴雨天气影响，出现闪络放电的情况，跳闸问题随之发生。
对上述问题加以解决的对策，主要是：其一，短接线路，对其他部分进行巡视，确定无异常情况存在，方可将送电恢复；其二，拆离电缆拔插头，细致检查电缆绝缘，发现电缆本体并未被击穿，而是位于端子处的绝缘靴被击穿，有关人员决定将接线端子锯掉，综合考虑多方因素，对拔插头进行重制并安装，顺利通过试验后，投入正常运行；其三，更换被击穿避雷器，明确导致避雷器被击穿的原因，主要是阀片老化，遂对阀片进行二次更换。

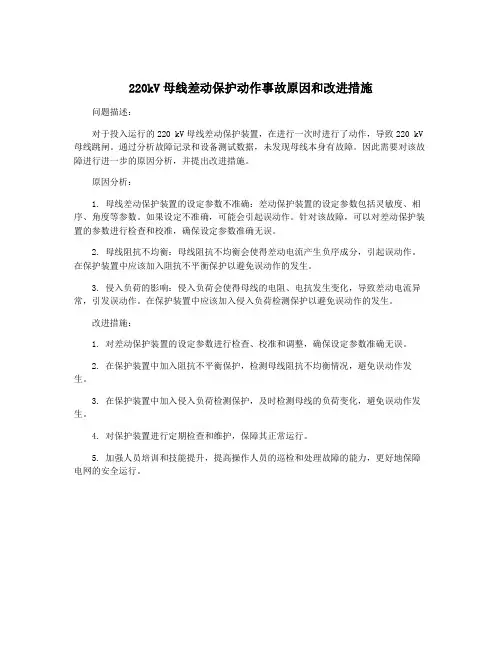

220kV母线差动保护动作事故原因和改进措施
220kV母线差动保护动作事故原因和改进措施问题描述：
对于投入运行的220 kV母线差动保护装置，在进行一次时进行了动作，导致220 kV 母线跳闸。
通过分析故障记录和设备测试数据，未发现母线本身有故障。
因此需要对该故障进行进一步的原因分析，并提出改进措施。
原因分析：
1. 母线差动保护装置的设定参数不准确：差动保护装置的设定参数包括灵敏度、相序、角度等参数。
如果设定不准确，可能会引起误动作。
针对该故障，可以对差动保护装置的参数进行检查和校准，确保设定参数准确无误。
2. 母线阻抗不均衡：母线阻抗不均衡会使得差动电流产生负序成分，引起误动作。
在保护装置中应该加入阻抗不平衡保护以避免误动作的发生。
3. 侵入负荷的影响：侵入负荷会使得母线的电阻、电抗发生变化，导致差动电流异常，引发误动作。
在保护装置中应该加入侵入负荷检测保护以避免误动作的发生。
改进措施：
1. 对差动保护装置的设定参数进行检查、校准和调整，确保设定参数准确无误。
2. 在保护装置中加入阻抗不平衡保护，检测母线阻抗不均衡情况，避免误动作发生。
3. 在保护装置中加入侵入负荷检测保护，及时检测母线的负荷变化，避免误动作发生。
4. 对保护装置进行定期检查和维护，保障其正常运行。
5. 加强人员培训和技能提升，提高操作人员的巡检和处理故障的能力，更好地保障电网的安全运行。
220kv母差保护动作处理
220kv母差保护动作处理220kV母差保护动作处理概述220kV母差保护是电力系统中重要的保护装置之一，其主要作用是检测电力系统中的母线差动故障，并及时采取保护措施，防止故障扩大和对系统的影响。
本文将介绍220kV母差保护的动作处理流程。
一、故障检测母差保护装置通过监测电力系统中的母线电流和电压来实现故障检测。
当系统中存在母线差动故障时，母差保护装置将检测到电流和电压的不平衡，从而触发保护动作。
二、故障定位一旦母差保护装置检测到故障，首先需要进行故障定位。
通过测量电流和电压的相位差来确定故障位置。
母差保护装置会将故障位置信息传递给系统控制中心，以便进一步处理。
三、动作处理1. 停电处理：当母差保护装置检测到故障时，首先需要停电处理。
母差保护装置会向系统控制中心发送停电指令，控制中心将断开故障母线的电源，防止故障扩大。
2. 故障隔离：停电后，需要进行故障隔离。
母差保护装置会向系统控制中心发送隔离指令，控制中心将打开相应的隔离开关，将故障母线与系统其他部分隔离，以便进行维修和修复。
3. 故障修复：故障隔离后，需要进行故障修复。
维修人员会对故障母线进行检修和修复工作，确保母线恢复正常运行。
四、系统恢复在故障修复完成后，需要进行系统恢复。
恢复过程包括恢复电源和恢复运行。
母差保护装置会向系统控制中心发送恢复指令，控制中心将重新连接故障母线的电源，恢复其正常运行。
五、故障分析故障处理完成后，需要进行故障分析，找出故障的原因和根源，以避免类似故障再次发生。
故障分析包括对故障的记录和统计分析，以及对可能的改进和优化措施的研究。
六、保护装置检修定期对母差保护装置进行检修和维护是确保其正常运行的重要措施。
检修过程包括对保护装置的功能和性能进行检测，对可能存在的故障和问题进行修复和调整，以保证其可靠性和稳定性。
结论220kV母差保护动作处理是电力系统中的重要环节，能够及时检测并处理母线差动故障，保证电力系统的安全稳定运行。
220kV线路故障引起母线保护误动作原因分析
缆芯与 Ｃ Ｔ接 线 盒 接 触 ， 成 该 间 隔 Ｃ 造 Ｔ二 次 回路 两 点 接 地 ， 致 ２ ０ Ｖ母 线 保 护 内该 间 隔 交 流 电 导 ２ｋ 流 回路 出 现 分 流 现 象 ， 图 ３所 示 。 正 常 运 行 如
＝
Ｉ ＋ Ｉ４ ＋ Ｉ肌 ｌ＝２８ ； （） ，ｌ ，Ｉ Ｊ ．Ａ ５
注 ： Ｊ ， Ｉ ，Ｍ分 别 为 各 支路 及 母 联 电流 ； Ｊ ，２ Ｊ ，ｓ ／ Ｅ
，，ｄ， 分 别 为 大差 、ＩＭ、 ， ⅡＭ 小 差 差 动 电 流 ； ，，
开放 的条件 下保 护动 作 出 口。
系数 固定 取高值 ０ ７ ．。
显然 大差 电流 ： ＞１ ２ Ｚ ＞ ． １ ｆ ． Ａ， ０ ７ ｄ ｄ ； Ⅱ母 ， 差 电流 ： ２ ． Ａ， ＞ ． ｌ 。 Ｊ 、 Ｚ ＞１ ２ ｆ ０ ７ｒ ｄ ２
异 常 ， 致 ⅡＭ 母 线 差 动 保 护 误 动 作 。现 场 人 员 导
误 动作 。
定值
１ ２Ａ ．
１０ ． ８Ａ
项目 差动起动电流高值 Ｉｅ ｈｄ 差动起动 电流低值 ｌ ｄ ｉ ｅ 比率制动系数高值 Ｋ Ｈ
比率 制 动 系 数低 值 Ｋ Ｌ
２ 故 障 查 找及 分 析
２ ０ Ｖ某 乙线 ２ ６ ２ｋ ５ ８支 路 电 流 在 母 差 保 护 中
结合 开关 量 通 道 、 动量 通 道 、 差 电压 通 道 、 电流
Ｊ 分 别 为大差 、 ⅡＭ 小差 制动 电流 。
母 差 保护 整定 值如 表 １ 。
表 １ Ｒ Ｓ一 １ Ａ Ｃ ９ ５ Ｂ母 线 保 护 部 分 定 值
通道 综合 分析 得知 本次 故 障为 ２ Ｍ母 线 区外 Ａ相 故 障 ， 障持续 时 间为 ６ ｍｓ ２ ｋ 故 ０ 。２ ０ Ｖ母线 保 护 Ⅱ属 于
220kV变电站母线故障继电保护装置的动作
220kV变电站母线故障继电保护装置的动作摘要：变电站的运行稳定是保证电力系统稳定供电的基础，但是由于变电系统容易受到外界环境的影响，从而致使系统受到外力的破坏，母线因此发生故障，此外继电保护装置的误动以及工作人员的操作失误等问题，最终导致母线故障，从而变电系统发生问题。
如何有效处理变电系统母线故障，稳定电力系统的运行，文章针对此类问题进行了详细的分析，并针对故障发生后，继电保护装置动作展开了详细的论述。
关键词：220kV；母线故障；继电保护；动作分析1220kV母线保护原理1.1动作原理基于基尔霍夫电流定律是差动保护的基本原则。
当正常运行或者故障发生在保护范围外时，在理想情况下流出母线的电流与流入母线的电流相等，差电流为零；而当故障在保护范围内时，故障电流等于差动电流。
考虑到电流互感器饱和或者电流互感器传动误差等因素的影响，在实际运行中，差动继电器的动作电流的整定计算需要躲开外部故障时产生的最大不平衡电流。
现在的微机型母线差动保护回路有两种：一种是由除了母联开关和分段开关外所有支路电流所构成的差动回路的母线大差；另外一种是由该段母线上所连接的所有支路（包含分段开关、母联开关）电流所构成的差动回路的母线小差。
判断母线区外与区内故障采用母线大差比率差动，判断故障母线的选择采用母线小差比率差动。
1.2主要功能目前母差保护能够实现如下8个功能：（1）准确区分母线区内、区外故障，区内故障时候保护可以迅速动作且出口，区外故障能够可靠制动，CT在饱和情况下能够不影响保护装置正确动作。
（2）具备断路器失灵保护功能且可以与母差共出口或者单独组屏使用。
（3）对母线运行状态实现实时跟踪，具备自适应性。
但双母线解列运行时保护依然可以正常工作。
（4）具备低电压闭锁功能。
（5）具备母联充电保护、母联死区（失灵）保护以及母联过流保护功能。
（6）有些型号具备母联非全相保护（用户可以自行选择是否投入该功能）。
（7）当直流消失时能够发预告信号。
一起220_kV同塔双回线跨线事故保护动作的分析
一起220kV 同塔双回线跨线事故保护动作的分析范辰旭，王会增，齐肖彬（国网河北省电力有限公司超高压分公司，河北石家庄050071）第1期（总第244期）2024年2月山西电力SHANXIELECTRICPOWERNo.1（Ser.244）Feb.2024摘要：介绍了一起同塔双回线C 相受雷电反击导致接地故障，后续雷电过电压致使其中一条线已经分开的开关C 相断口击穿的事故。
通过对保护装置动作报告、故障时序及故障录波器波形记录的分析，准确判断出开关内部击穿的事实，避免了重大二次事故的发生。
提出故障发生后要多源信息融合判断，深入了解故障发生的各项因素，结合故障波形分析，以便更加快速地对故障产生的原因及可能导致的后果做出合理正确的判断。
关键词：同塔双回线；雷电反击；接地故障；击穿；跨线中图分类号：TM773文献标志码：B文章编号：1671-0320（2024）01-0029-040引言随着电网的不断发展以及输电走廊的不断优化，同塔双回的线路数量不断增多，跨线故障的发生概率也不断增加[1-2]。
某年7月13日某地区电磁环网线路中同塔双回线路同时发生C 相接地故障。
随后其中1条线因线路后续雷电过电压导致已分开的线路开关C 相断口击穿，击穿后故障电流10.2kA ，燃弧致使开关C 相SF 6气体大量分解，压力急剧增大，约1h 后已转至冷备用的线路开关C 相上极柱爆炸，灭弧室上部掉落，静触头弹簧脱落，触指罩及动静触头烧损严重。
这是一起极其罕见的同塔双回线因雷电反击，最终导致一次设备发生爆炸的严重事故。
正是由于专业人员对事故的各类信息进行综合分析，得出了开关内部击穿的结论，有效避免了二次事故发生。
1同塔双回线C 相故障概况1.1变电站事故前运行方式该站现有220kV 变压器3台，Y/△绕组类型。
220kV 在运线路6条，故障线路均为与主网连接线路。
220kV 母线采用双母线接线，具体情况如图1所示。
1.2保护动作情况简析某年7月13日16时13分38秒，某地区220kVTCⅠ、TCⅡ线发生C 相跨线接地故障，TCⅠ线两侧线路保护均快速动作，跳开C 相开关，重合成功；TC Ⅱ线两侧线路保护均快速动作，跳开C 相开关，4ms 后TCⅡ线C 站侧283开关C 相开关断口击穿，再次出现短路电流，164ms C 站侧线路保护单跳失败动作，180ms C 站侧220kV 母线保护跟跳动作，283开关A 、B 相跳开，221ms TCⅡ线T 站侧线路远方其他保护动作，222开关三相跳开，330ms C 站侧220kV母线失灵保护动作，跳开220kVⅠ母线的201、213、285、211、281开关，并远跳各对侧开关。
一起220kV母线差动保护动作行为分析
一起220kV母线差动保护动作行为分析作者：叶保璇来源：《沿海企业与科技》2009年第09期[摘要]微机母线差动保护在电力系统中得到了非常广泛的应用。
文章结合工程实例探讨分析220kV母线差动保护动作行为并提出改进措施。
[关键词]变电站；母线；差动保护；行为分析[作者简介]叶保璇，武汉大学电气工程学院在职工程硕士，海南电网文昌供电公司工程师，研究方向：继电保护调试、高压试验、变电检修，海南文昌，571300[中图分类号]TM773[文献标识码]A[文章编号]1007-7723(2009)09-0153-0002一、引言目前，微机母线差动保护在电力系统中得到了非常广泛的应用。
考虑到系统运行的需要和操作上的灵活可靠性，国内220kV变电站高压母线大部分采用双母线接线方式，其中，母联开关常常装设一组或两组电流互感器(简称CT)。
在母联开关与母联CT之间的地方，电力专业中常称之为“死区”。
根据实践统计，发生死区故障的几率相对较小。
正是因为小概率事件，才导致人们较少考虑到死区保护的重要性。
为引起人们对母联死区保护的足够重视，本文以一起事故事例，详细分析母联死区保护的成因的动作机理，并对这种保护提出改进措施。
某日17时54分，某一220kV变电站(记名为220kV G站)母线差动保护动作，切除220kV I母、220kVⅡ母所有线路开关及母联2012开关，导致220kV G站全站失压，与之有电气联系的6个1lOkV变电站同时失压。
该起失压事故共造成负荷损失约300MW。
二、事故前220kV G站的运行方式220kV G站双母线并列运行，母联2012开关处于合位，线路2701开关、线路2801开关、线路2901开关、#1主变变高2201开关、#3主变变高2203开关挂1M(I母)运行；线路2702开关、线路2802开关、线路2902开关、#2主变变高2202开关挂2iVf(Ⅱ母)运行。
母联CT装在Ⅱ母侧，其极性与Ⅱ母#元件一致。
调兵山厂220KV_I母差动保护动作事件报告
辽宁调兵山煤矸石发电有限责任公司
220KV I母差动保护动作事件报告
一、事件经过：
2013年6月16日15:42调兵山厂220KV I母差动保护动作，I 母线所有元件跳闸（1号机、电法I线、母联开关），通知检修查找原因。
就地检查时发现220KV I母A相避雷器计数器损坏，将220KV I母线A相避雷器隔离，B、C相避雷器正常投入。
现在220KV II母线有一组避雷器，一号主变出口有一组避雷器，启备变高压侧一组避雷器，二号主变出口一组避雷器，能够满足母线正常运行要求。
18:04申请恢复送电，由对端充电良好，恢复正常运行方式。
二、原因分析：
1、220KV母差保护动作原因为连续落雷，造成220KV I母A相避雷器频繁动作，A相避雷器故障，造成220KV I母差动保护动作。
2、避雷器型号：Y10W1-204/532W氧化锌避雷器，代号：8673102，额定电压：204 kV，持续运行电压：159KV，直流1mA参考电压：≥290 kV，出厂日期：2008年11月，压力释放电流：40KA，编号：81487，抚顺电瓷制造有限公司。
三、处理方法及预防措施
1、将220KV I母A相避雷器隔离，220KV I母线恢复送电，加强对全厂避雷器检查。
2、尽快恢复220KV I母A相避雷器正常运行方式（明天对该避雷器进行更换，检修票已申请）。
3、利用春秋检机会，对220KV系统的所有避雷器进行检查。
附图如下：
1、正常运行状态下的避雷器
2、损坏的避雷器计数器：
3、隔离后的避雷器状态：
调兵山煤矸石发电有限责任公司
2013年6月17日。
某220kV线路故障引起的母差动作事故分析
年第期某220kV 线路故障引起的母差动作事故分析王晋郭慧锋（晋城供电分公司，山西晋城048000）摘要在变电站的运行过程中，母线的差动保护尤为重要，一次误动都会使一条母线失电，造成变电站停电，对电网稳定运行带来了隐患。
本文针对某220kV 线路的一次故障使得一条母线停电的原因进行了认真地分析，找出故障的的动作原因，并提出了相应的解决措施。
关键词：母差保护；电网；故障；防跳继电器Analysis of Failure Busbar Differential Protecttion of A 220kV LineW ang Jin Guo Huifeng（Power Supply Company Jincheng,Jincheng,Shanxi 048000）Abstr act The bus bar differential protection is to importantly in the transformer substation,one miss move will cause a bus bar and to the substation lose the electricity,caused the steady operation to the electrical network to bring the hidden danger.This article caused a bus bar power cut in view of a some 220kV line breakdown the reason to carry on the earnest analysis,the paper discovered the movement reason of breakdown and proposed the corresponding measures.Key words ：bus bar differential protecttion ；electricity network ；the malfunction ；defends spring relay1引言国民经济的快速发展，带动了电力系统的电网发展，而电网的稳定运行，直接影响着经济的发展，所以电网的可靠性就要求越来越高了，一旦电网的误动或据动就会给国民经济带来很大的损失。
220kV线路故障分析与处理
220kV线路故障分析与处理一、事故经过及恢复过程2008年12月6日甲、乙两座220kV变电站均按正常运行方式运行，各站用电负荷无明显波动，站内设备无问题。
14时30分，甲220kV变电站铁轧Ⅰ线2211开关掉闸，母联开关2245掉闸。
同一时间，乙220kV变电站铁轧Ⅰ线2214开关掉闸，母联开关2245掉闸。
事故发生以后甲、乙两座220kV变电站第一时间报告给调度。
经过现场检查，线路及高压设备无损坏。
17：50乙站合2214开关、2245开关；17：55甲站合2211开关、2245开关。
恢复送电后两变电站运行一切正常。
二、事故分析1、系统当时的运行方式（1）甲变电站曹铁Ⅰ线经2214开关上220kV4#母线，曹铁Ⅱ线经2213开关上220kV5#母线，2245母联在合位，铁轧Ⅰ线经2211开关上220kV5#母线，铁轧Ⅱ线经2212开关上220kV4#母线。
（2）乙变电站曹轧Ⅰ线经2212开关上220kV4#母线，曹轧Ⅱ线经2211开关上220kV5#母线，2245母联在合位，铁轧Ⅰ线经2214开关上220kV4#母线，铁轧Ⅱ线经2213开关上220kV5#母线。
2、现场调查分析事故发生后，经多方人员对现场认真勘查发现，在甲站外、铁轧Ⅰ线架空线路下方有一辆吊车正在施工。
经联合检查小组询问得知：在吊装过程中，吊臂曾与220kV铁轧Ⅰ线架空线路A相之间产生巨大的放电声响。
此外，发现距铁轧Ⅰ线3#杆塔15米处架空线A相有轻微弧光灼闪痕迹。
联合检查小组初步认定是由于线路对该吊车放电，导致事故发生。
3、保护动作的原因及正确性我方对铁轧Ⅰ线两开关（甲站2211、乙站2214）及两站2245母联开关配套的保护、录波装置内的故障动作报告及故障波形做出分析，得出故障电流流向如附表一所示，具体分析内容如下：（1）从甲站RCS-931AML、CSC103B的动作报告及故障录波装置中综合得出：保护装置启动的确切时间为2008年12月6日14：30：52：835。
220kV变电站母线故障继电保护装置的动作
１ Ｏ ｋ Ｖ母 线 以及 ２ ２ ０ ｋ Ｖ母 线上进行 分析 ，具 体
如下：
我 国电力事业 的发展，２ ２ ０ ｋ Ｖ变 电站 的运 行 ，面临着很大的压力 。变 电站运行 期间，很 容 易受到外界因素的干扰 ，引起 了母 线故障。 母线 发生故障时 ，２ ２ ０ ｋ Ｖ变 电站 的继电保 护装 置 ，会发生响应 的动作 ，提示 故障信息，确保 维 护人员， 能够快速 的判 断故障的原因和位置 ， 进 而 维护 母线 的 高效 性，满 足 ２ ２ ０ ｋ Ｖ变 电站 的基本需求 。
导致 ｌ Ｏ ｋ Ｖ母线 上有失压 的情况 ，此 时继 电保 护装置 中的电容器组，启动低电压保护动作 ， 跳 开电容器的断路器，保护母线 ，预防失压 。
继 电保 护 装 置 在 ２ ２ ０ ｋ Ｖ 母 线 中 的 动 作 ， 可 以
【 关键词 】２ ２ ０ ｋ Ｖ变电站 母线故障 继 电保护
２ ２ ０ ｋ Ｖ变 电站 中的母线结构 ，汇集并分配 电能 ，当母线 发生问题时，就会影响到 电能 的 输送 、分配 ，降低电能传输的质量 ，导致用 电 用户 ，不能接 收到电网系统配置的 电能，干 预 变 电站 的运行水平 。２ ２ ｏ ｋ ｖ变 电站母线故障方
面 ，继 电保 护 装 置 动 作 ，主 要 从 １ ｌ Ｏ ｋ Ｖ母线 、
断开动作，恢复变 电站母线 结构 的运行，采用
【 １ ］ 曾国良． ２ ２ ０ ｋ Ｖ ６ Ｉ Ｓ 母 线 故障 继 电保 护 动
作分析 ［ Ｊ ］ ．电工技术 ， ２ ０ １ １ （ ０ ４ ） ： ６ ０ － ６ １ ．
隔离母线上 的故障， 同时做好故 障处理 的工作 ， 避 免母线 故障，影响变 电站的运行 。
一起220kV线路保护误动作分析
过 电 流 元件
・
， Ｏ
∞． ０
４ ５ Ｏ
’ ｏ － 口
ｆ ｔ ｎ ｌ ｌ
９ ，． ｏ
ｌ ∞ ． ０
器 蕈舳
纵 观 图 可知 以下 几 点 ：一 当 甲站 电压 为 ２ ２ ０ ｋ Ｖ时 ８ ２ 线 路 产 生 的为不 可用 的 电流 ， 那么 同等 电压 下 １ 线路 就会 产 生短 路 ，
Ｔ
６ Ｙ Ａ Ｐ Ｐ ｕ ｃ Ａ Ｔ ｌ ０ Ｎ
一
起２ ２ ０ ｋ Ｖ线路保护误 动作分析
陈增 雄 （ 广 东电 网公 司梅 州供 电局 ， 广 东梅 州 ５ １ ４ ０ ２ １ ）
摘 要
对于 ２ ２ ０ ｋ Ｖ 路 线 出现 的状 况 ， 把 原 有 的装 置和 原有 的静稳 破 坏 的依 据 以及 程序 之 间所 出现 的 问题 进行 分 析
归 时每 次的 电流 为 １ ． ４ Ａ ， 以及 必须 保护 １ 路 线上 的 １ ０ １ Ｂ的 电插 。 根据 以上 信 息做 出 以下报 表 ：
ＴＩ ＭＥ ２ ２： １： ０ ７： １ ９
线 路 的规 定 是 决 定 系 统 是 否 稳 定 的 前 提 ，因 为 主 ｌ 保 护 ｗ ｘ Ｈ 一８ ０ ３ 光纤差动保 护 ， 而主 Ｉ Ｉ保护 为 ｗ ｓ Ｈ ８ ０ ２ Ａ ＋ Ｆ Ｏ ｘ 一４ ｌ 保
模块 中 。
１ 失误 事件 概 况
目 前 ，我 省 ２ ２ ０ ｋ Ｖ主 网 的 涵 石 ｉ １ 路 涵 江 两 侧 的 两 套
Ｃ Ｓ Ｌ Ｉ Ｏ Ｉ Ｂ 稳 与现 状 ， 最 重 要 原 因就 是 由母 线 电 压 的保 护 ， 则 安
220kV变电站母差保护动作的事故分析
220kV变电站母差保护动作的事故分析摘要：母线是电力系统的重要设备，快速切除母线故障有利于系统的稳定运行。
母差保护动作后，快速查找并隔离故障点以便对被切除母线上的连接元件恢复运行是至关重要的。
本文对某220kV变电站35kV母差保护动作的原因进行分析，详细阐述了整个事件的经过、原因查找分析及应对措施，分析了在单相接地故障情况下，母线差动保护范围内母差是如何正确动作的。
通过对该220kV变电站母差保护动作实例的分析，加强电网建设、加强对设备的管理和维护，减少停电事故，从而保证电网系统稳定可靠地运行。
关键词：220kV变电站;母差保护;事故分析;整改措施引言针对一起220kV某变电站200kV母线保护误动事故，通过对本变电站动作的220kV北母线和两条220kV线路等一次设备和二次回路及保护装置做全面的检验，对继电保护动作的过程和事故录波报告进行详细的分析，确认了WMZ-41微机母线保护装置的A/D模数转换老化和装置电源损坏是本次母线保护装置误动的根本原因，更换了损坏的保护装置插件和装置电源，并按照新安装电力设备的检验标准对母线保护装置进行全面的检查，检查合格后方可投入运行；并找出了提高同类母线保护装置运行可靠性的技术措施。
1事故前电网运行方式某220kV变电站故障前运行方式。
(1)220kV系统:双母线带旁路母线接线，两组母线并列运行，母联2800在合位。
(2)110kV系统:双母线带旁路母线接线，两组母线分列运行，母联400在分位。
(3)35kV系统:Ⅰ主变低压侧301开关带Ⅰ段母线所有负荷(303、304、305、306、307开关运行);Ⅱ主变低压侧302开关带Ⅱ段母线所有负荷，母联300在分位。
2事故分析甲线线路保护及该站母差保护都发生了区内故障，故障点应该在母差保护TA与线路保护TA之间。
该变电站220kV系统为GIS设备，TA的布置，母差保护TA在开关断口的线路侧，线路保护TA在开关断口的母线侧。
220kV线路事故跳闸动作分析及防范措施
220kV线路事故跳闸动作分析及防范措施【摘要】通过对现场220kV线路事故跳闸详细动作情况，查找原因，找出问题所在，提出了防止以后类似事故再次发生应采取的防范措，供现场技术人员学习。
【关键词】线路故障；跳闸；保护动作；三次谐波；RCS 901B保护前言目前全国各省电网220kV输电线路综合自动化改造正在进行，根据现场工程实际经验，我们阐述220kV输电线路综合自动化改造中容易出现的问题及处理办法，供现场综合自动化改造工程人员学习参考。
1、220kV线路故障跳闸情况简述1.1 某220kV双回线的乙线故障简述某年某月某日下午，某220kV双回线的乙线A相发生接地故障，两侧变电站（用A和B表示）的乙线保护动作跳闸，其中A变电站切除220kV乙线开关，B侧因为是线路变压器组接线方式，没有主一次开关，所以只切除B侧的2号主变66kV主二次开关；A侧乙线故障鉴别重合闸动作，重合于永久性接地故障；紧接着A、B变两侧保护动作又将A变侧220kV 乙线开关切除，乙线为正方向区内永久性单相接地故障，A、B变两侧保护动作行为正确，跳闸正确。
1.2 某220kV双回线的甲线故障简述在A变侧乙线重合闸动作过程中，A变侧220kV甲线RCS-901B保护装置向对侧B变侧错误发信，B变侧220kV甲线RCS-901B保护装置收信后，经过逻辑判据，判定为区内正方向故障，纵联零序保护动作切除B变的1号主变66kV主二次开关，造成B变全站停电。
A变侧的220kV甲线RCS-901B 保护装置、RCS-931B保护装置都没动作，但却向B变侧错误发信，这是造成B变侧保护动作切除1号主变66kV主二次开关的直接原因。
2、动作情况简要分析2.1 220kV乙线220kV乙线在A、B变电站之间发生永久性单相接地故障，两侧保护的动作行为正确，即单相接地保护出口跳闸，接着重合闸动作出口，但重合于故障线路，紧接着保护后加速动作快速切除开关。
2.2 220kV甲线220kV甲线在220kV乙线重合于单相接地故障时，对A变侧甲线来说是反方向的区外故障，保护装置会因乙线故障电流的冲击而启动，但在逻辑功能上进行判据时不会动作，也不会错误发信，可是由于B变为线路变压器组接线方式，重合于故障线路造成对两台主变的瞬时冲击，造成电压畸变非常严重，造成电压相角发生偏移，使保护装置错误的判定为区内正方向故障，大约10ms时间向B变发送允许信号，此时B变这侧甲线RCS-901B保护逻辑判定为区内正方向故障，且瞬时收到对侧A变发来的允许跳闸信号，且接地零序电流满足保护纵联零序保护定值，所以保护纵联零序动作跳开B变侧的1号主变主二次开关。
浅析某220kV变电站母线相继故障的继电保护动作
浅析某220kV变电站母线相继故障的继电保护动作摘要：一般在出现母线间弧光短路、异物被大风刮起和母线设备瓷套炸裂飞溅等情况,母线才会发生相继故障。
下文主要结合某220kV变电站的故障情况，就它的保护动作和故障产生的原因进行了分析。
关键词：变电站;母线;保护动作;故障原因电力继电保护的任务是自动的，快速的，有选择性地将电力系统中的故障设备通过断路器从电力系统中切除，使得无故障部份继续运行.继电保护的原理:是利用被保护设备故障前在某些突变的物理量，当突变达到一定值时，经逻辑判断环节，发出相应的跳闸的指令。
母线为系统的灵活运行提供了方便，但发生故障造成的后果却很严重。
虽然母线发生故障的概率很小，但对系统的冲击很大。
当母线发生故障时，最少要损失一条母线，系统运行的可靠性将会严重降低。
母线发生故障后，迅速判断故障性质，采取措施减少损失，将是第一要务，对继电保护工作者尤为重要。
1故障情况由于遭遇大风、雷雨天气，某变电站5号、4号母线先后发生故障,2201、2202、2210、2211、2215、2216、2217、2219断路器跳闸,220kV母线失电。
该变电站220kV母联2245设备引线采用上下布置的结构,5号母线引线位于上部,4号母线引线位于下部。
该变电站220kV母线故障空间位置见图1。
由于大风造成母联2245-5隔离开关与2245断路器TA之间U相引线晃动并对架构放电(图1第1故障点),形成5号母线U相接地故障;220kV母差保护动作跳开5号母线上的断路器,其中母联2245断路器最后切除。
在切除的同时,2245-4隔离开关与断路器间的架空引线对架构放电(图1第2故障点),220kV 母差保护再次动作,跳开4号母线上的断路器。
经检查发现:2245-5隔离开关与2245断路器TA之间U相引线第3节有放电痕迹;2245-4隔离开关与断路器间的架空引线至架构的绝缘子串架构侧第3片因被电弧灼伤而发白,且有一角已破碎。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
220 kV母线保护动作分析及事故处理
作者：刘奇， 林少华， 黄志元， LIU Qi， LIN Shao-hua， HUANG Zhi-yuan
作者单位：广东电网公司电力调度通信中心,广东,广州,510600
刊名：
电力系统保护与控制
英文刊名：POWER SYSTEM PROTECTION AND CONTROL
年，卷(期)：2010,38(17)
被引用次数：1次
1.贺家李;宋从矩电力系统继电保护原理 2004
2.国家电力调度通信中心电力系统继电保护实用技术问答 1997
3.曾耿辉;黄明辉;刘之尧同杆线路纵联零序保护误动分析及措施[期刊论文]-电力系统及其自动化学报 2006(20)
4.李营;杨奇逊方向式母线保护的研究 2001(01)
5.于立涛;王萍;夏晓滨一起特殊故障引起母差保护动作的分析[期刊论文]-电力系统自动化 2007(12)
1.王鹏程刀闸辅助触点状态出错对母差保护的影响[期刊论文]-电力系统保护与控制2010,38(5)
2.RCS-915AB型微机母线保护应用改进[期刊论文]-电力系统保护与控制2009,37(21)
3.黄涛.HUANG Tao线路区外故障引起母差保护误动作分析及对策[期刊论文]-江苏电机工程2009,28(4)
4.钟惠锋.Zhong Huifeng电网调度误操作的综合分析[期刊论文]-广东输电与变电技术2011,13(1)
5.翁利国.WENG Li-guo基于GIS设备的母差保护接线方式研究[期刊论文]-浙江电力2011,30(2)
6.江艳芬220kV变电站双重化保护中母线差动保护行为分析[期刊论文]-科学与财富2010(8)
7.孙建华.黄文载.匡华微机母线差动保护比率制动系数应用研究[期刊论文]-云南电力技术2008,36(2)
8.葛少云.温宝伦.贾宏杰.张群华一个新颖实用的配电网调度方式管理系统[期刊论文]-电力系统及其自动化学报2002,14(1)
9.刘忠辉浅析合理电网调度如何减少电网耗损[期刊论文]-魅力中国2010(26)
1.邓旭阳.索南加乐.宋国兵.康小宁交流二次回路中性线阻抗对母线差动保护的影响及防范措施[期刊论文]-电力系统保护与控制 2013(15)
引用本文格式：刘奇.林少华.黄志元.LIU Qi.LIN Shao-hua.HUANG Zhi-yuan220 kV母线保护动作分析及事故处理[期刊论文]-电力系统保护与控制 2010(17)。
