摄像机滤光片作用

监控摄像机滤光片的作用1滤除红外线可用镀膜方式及蓝玻璃，镀膜分真空镀膜及化学镀膜方式，化学镀膜是将石英片浸入溶剂中加以电镀,成本低但镀膜厚度不平均且容易脱落，真空镀膜是用真空蒸镀法，镀膜均匀且不易脱落，但成本高•以上我们称IR Coati ng,目地在滤除红外线,另外还要加上所谓的AR-Coati ng的镀膜，目地是增加透光率，因为光线在透过不同介质时（比如从空气进入石英片），会产生部分的折射及反射，加上AR-Coating后,滤光片可达到98-99%的穿透率，否则只有90-95的穿透率，这对CCD的感光度当然有影响另外是用蓝玻璃，蓝玻璃是用”吸收”的方式过滤红外线，而IR-Coating是用反射的方式滤掉红外线，但反射光容易造成干扰，如果只考虑滤除红外线，蓝玻璃是比较好的选择•但上文说玻璃无法修整光线，因此就有一片蓝玻璃加一片石英片的所谓’两片式”滤光片.其中蓝玻璃用来滤红外线，而石英片修整光线用，因此石英片上只需做AR-Coating就行了2•修整光线上文说到，利用石英的物理偏光特性，把进来的光线，保留直射部份，反射掉斜射部份，但只能对一个方向修整，通常摄像机只考虑到水平分辨率，因此只对光线做水平修整，因此在贴滤光片时方向要对，不可弄反了.那如果垂直光线也要修整的话怎办？很简单,就黏两片,把其中一片转90度就行了，因此就有这种也叫”两片式”的滤光片，一片用在水平修整，一片用在垂直修整，其中一片再做IR-Coating来滤红外线那更高级的呢？就是两片石英中间夹片蓝玻璃，那就各项优点就有了，这种”三片式常见于日本进口机说了那么多,还是没什么概念的话，可做个小测试，道具很简单一一条领带，而且是又细又密横纹会发亮的那种，一片石英式的因为在垂直面上没修整，摄像机照着它就会产生花花的一片色干扰两片式就不会了，如果横纹领带没色干扰反而是直纹领带有，哈哈!滤光片贴反了还有我们常在电视上看到访问来宾，有的带交叉斜纹的领带，摄像机照起来也是花花一片，不是摄像机烂，一台得十几万！而是滤光片只有两片，只能对水平及垂直面修整，遇到45度角的密斜纹就没辄了，除非再加两片对左45度及右45度做修整，这样迭那么多片就变千层糕了•因此,电视台主播决不会带斜纹领带上镜头，各位万一有机会上电视可得要记得再说些有关知识l石英片整光效果是物理方式的，要配合CCD上感光点而变，因此理论上不同CCD厂牌及不同画素还有N制P制，石英片厚度都不同，但现在大部分厂家都不管，抓来就用了，谁知道是啥回事黏贴方式1.直接就夹在遮光片上，再锁在CCD上，好处是方便，须注意防尘2.用UV胶黏,在照紫外线灯，优点是稳固，但须在无尘室或无尘箱中弄，如果不管那么多就硬干了……那我也没办法4.用双面胶带，一黏就好了，这个最方便又省钱，但常常一段时间后就掉下来了，尤其是被太阳晒久了,被客户骂事小，万一出到国外就麻烦了好了，做个总结从成本上讨论最便宜的：找个玻璃镀个膜，一两块就搞定了，便宜就好,品质就不管了稍有良心的：就用块蓝玻璃吧有点良心的：就用一片石英吧，什么石英？再说吧算是有良心的：单片石英，正规厂出的晶振级石英，非工业级石英有良心的：二片式,但只有高解析机种，420线的,算了吧三片式的：不多见了人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。

切换器说明书

深圳市铭锐鑫光电有限公司双滤光片切换器型号及规格包装方式如下1.产品品名：英文名称：IR-CUT，中文名称：双滤光片切换器。

2.产品型号：CUT20*20—C1 DC3.0V3.图纸公差：以上规格为我司产品尺寸，采用精密模具加工，公差为±0.1mm。

以上产品启动电压为2.0V，工作电压3.0V.启动电流70.MA,工作电流：110MA。

具体参数规格：功能:IR-CUT双濾光片切換器螺紋尺寸:M12*0.5額定電流:0.2A（A T input5.0V）功耗:1.0W（5.0 DCV线圈）直流電阻:激发电阻25Ω±1％（20℃）工作电压:关闭→打开：5V;300毫秒打开→关闭：3V±10％;300毫秒移动式温度范围:-10℃～+60℃存储温度范围:-20℃～+80℃尺寸:37.2X19.8X5.5mmAR玻璃AR玻璃規格:玻璃形狀:11.0*9.3毫米（T=0.3毫米）动摇长度（納米）:400～1100nm的传输（％）:T> 93％IR玻璃IR玻璃規格:玻璃形狀:11.0*9.3毫米（T=0.3毫米）动摇长度（納米）:625±10nm的传输（％）:T= 50％4.包装方式：单个产品我司采用防尘；防静电保护膜保护滤光片双面的干净整洁，正反两面全封闭式包装，以保证滤光片无灰尘，无手指印。

⑴单个包装见下图：整批包装我司采用标准的环保吸塑包装。

每盘100PCS，整箱10盘，共计1000PCS,⑵吸塑盘尺寸规格为：53*32.5*3cm外观见下图⑶外箱包装尺寸规格为：55*33.5*21cm外观见下图：具体参数及规格如下：本产品采用瞬间供电，有自动定位、日夜切换功能。

采用磷酸玻璃，可真实还原图像色彩,适用电压3V规格。

功能:使用IR-CUT滤光片切换器可以为您的产品呈现更加完美的白天和夜晚图像效果。

参数规格及装配图：。

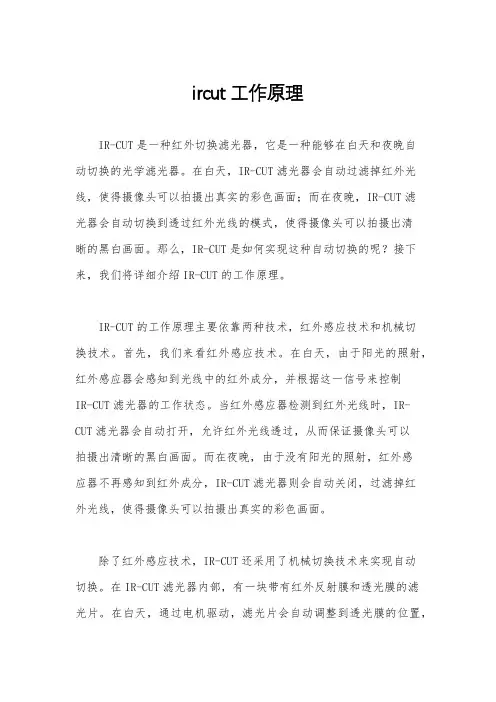

ircut工作原理

ircut工作原理IR-CUT是一种红外切换滤光器，它是一种能够在白天和夜晚自动切换的光学滤光器。

在白天，IR-CUT滤光器会自动过滤掉红外光线，使得摄像头可以拍摄出真实的彩色画面；而在夜晚，IR-CUT滤光器会自动切换到透过红外光线的模式，使得摄像头可以拍摄出清晰的黑白画面。

那么，IR-CUT是如何实现这种自动切换的呢？接下来，我们将详细介绍IR-CUT的工作原理。

IR-CUT的工作原理主要依靠两种技术，红外感应技术和机械切换技术。

首先，我们来看红外感应技术。

在白天，由于阳光的照射，红外感应器会感知到光线中的红外成分，并根据这一信号来控制IR-CUT滤光器的工作状态。

当红外感应器检测到红外光线时，IR-CUT滤光器会自动打开，允许红外光线透过，从而保证摄像头可以拍摄出清晰的黑白画面。

而在夜晚，由于没有阳光的照射，红外感应器不再感知到红外成分，IR-CUT滤光器则会自动关闭，过滤掉红外光线，使得摄像头可以拍摄出真实的彩色画面。

除了红外感应技术，IR-CUT还采用了机械切换技术来实现自动切换。

在IR-CUT滤光器内部，有一块带有红外反射膜和透光膜的滤光片。

在白天，通过电机驱动，滤光片会自动调整到透光膜的位置，使得摄像头可以拍摄出真实的彩色画面；而在夜晚，电机会再次驱动滤光片调整到红外反射膜的位置，使得摄像头可以拍摄出清晰的黑白画面。

这种机械切换技术能够准确可靠地实现IR-CUT的自动切换功能。

总的来说，IR-CUT的工作原理主要是依靠红外感应技术和机械切换技术。

通过红外感应器感知光线中的红外成分，并通过机械切换技术调整滤光片的位置，实现白天和夜晚的自动切换。

这种技术不仅能够保证摄像头在不同光线条件下拍摄出清晰、真实的画面，同时也提高了监控系统的实用性和适用性。

总结一下，IR-CUT是一种能够在白天和夜晚自动切换的光学滤光器，其工作原理主要依靠红外感应技术和机械切换技术。

通过这两种技术的配合，IR-CUT能够准确可靠地实现自动切换，从而保证摄像头在不同光线条件下拍摄出清晰、真实的画面。

网络摄像机中的IR-CUT详解

⽹络摄像机中的IR-CUT详解⾃然界存在着各种波长的光线，通过折射⼈眼能看到不同颜⾊的光线，这就是光线的波长不同所导致的。

其实还有许多光线是⼈眼看不到的，⼈眼识别光线的波长范围在320nm-760nm之间，超过760nm的光线⼈眼就⽆法见到，⽐如红外光（波长⼀般在850nm）等。

但是CMOS传感器芯⽚可以看到绝⼤部分波长的光线，这样就造成了传感器“看”见的与⼈眼看见的图像不⼀样的情形。

图像处理算法只针对传感器“看见”的图像处理，因为有⼀部分光⼈眼是看不见的，这样处理完的图像⼈眼看起来就会偏⾊，⽐如⿊⾊偏灰，绿⾊偏紫等。

为了纠正这个问题，需要给CMOS传感器戴个“眼镜”，滤除⼈眼不可见的红外光，达到与⼈眼看到的图像⼀致的⽬的。

⽽晚上因为普遍采⽤红外灯进⾏补光，所以在晚上的时候必须要摘掉这个“眼镜”，让红外光透到CMOS表⾯，达到补光的⽬的。

下⾯我们从⼏个⽅⾯简单探讨⼀下这个问题。

1、什么是IR-CUT所谓IR-CUT可以简单理解为CMOS的“眼镜”，它包括“镜⽚”与“眼镜摘除装置”，“镜⽚”即滤光⽚，“眼镜摘除装置”即IR-CUT机械结构件。

镜⽚有2⽚，⼀⽚⽤于⽩天滤除红外光，⼀⽚⽤于晚上全透光。

2个镜⽚由IR-CUT马达进⾏控制，轮流上岗，⽩天⽤滤红外⽚，图像不偏⾊，晚上⽤全透⽚，提⾼感光度。

滤光⽚在材质上⾯有玻璃与⽯英之分，产地有国产与进⼝之分，⼀般**的滤光⽚为了达到最好的效果，都是根据芯⽚的光谱图来定制滤光⽚的，滤光⽚的种种差异导致了⽐较⼤的价格差，好的滤光⽚在图像的清晰度，细腻程度上⾯均有明显的提升。

IR=infrared=红外线CUT=滤、减2、什么情况下需要使⽤IR-CUTIPC⽹络摄像机⼀般对图像要求较⾼，要求⽩天图像不偏⾊，晚上⽤红外灯补光夜视效果好，需要⽤IR-CUT。

⽬前**CMOS使⽤场合主要有3种：1、⽤在不需要补光的场合，如酒店⼤堂，24⼩时便利店等，24⼩时都是有较充⾜光源的；2、⽤⽩光灯补光的场合，如道路监控，需要图像始终是彩⾊的；3、⽤红外灯补光的场合，如学校监控、⼩区监控等，需要补光且需要具有⼀定的隐蔽性，对周围环境⼲扰较⼩。

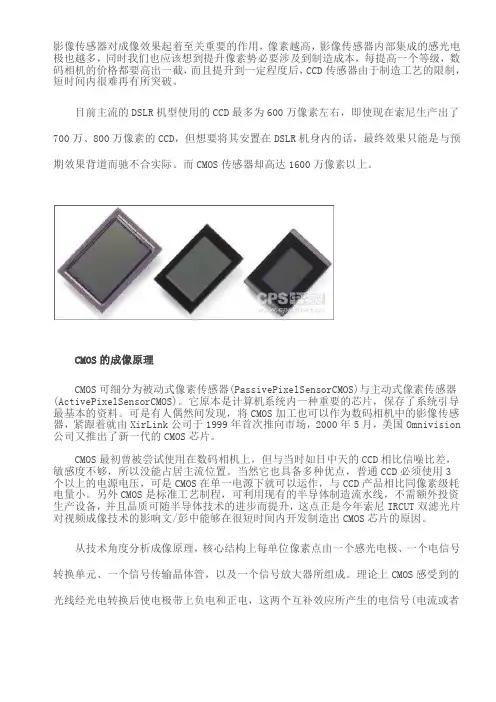

ICR滤光片切换原理

影像传感器对成像效果起着至关重要的作用，像素越高，影像传感器内部集成的感光电极也越多，同时我们也应该想到提升像素势必要涉及到制造成本，每提高一个等级，数码相机的价格都要高出一截，而且提升到一定程度后，CCD传感器由于制造工艺的限制，短时间内很难再有所突破。

目前主流的DSLR机型使用的CCD最多为600万像素左右，即使现在索尼生产出了700万、800万像素的CCD，但想要将其安置在DSLR机身内的话，最终效果只能是与预期效果背道而驰不合实际。

而CMOS传感器却高达1600万像素以上。

CMOS的成像原理CMOS可细分为被动式像素传感器(PassivePixelSensorCMOS)与主动式像素传感器(ActivePixelSensorCMOS)。

它原本是计算机系统内一种重要的芯片，保存了系统引导最基本的资料。

可是有人偶然间发现，将CMOS加工也可以作为数码相机中的影像传感器，紧跟着就由XirLink公司于1999年首次推向市场，2000年5月，美国Omnivision 公司又推出了新一代的CMOS芯片。

CMOS最初曾被尝试使用在数码相机上，但与当时如日中天的CCD相比信噪比差，敏感度不够，所以没能占居主流位置。

当然它也具备多种优点，普通CCD必须使用3个以上的电源电压，可是CMOS在单一电源下就可以运作，与CCD产品相比同像素级耗电量小。

另外CMOS是标准工艺制程，可利用现有的半导体制造流水线，不需额外投资生产设备，并且品质可随半导体技术的进步而提升，这点正是今年索尼IRCUT双滤光片对视频成像技术的影响文/彭中能够在很短时间内开发制造出CMOS芯片的原因。

从技术角度分析成像原理，核心结构上每单位像素点由一个感光电极、一个电信号转换单元、一个信号传输晶体管，以及一个信号放大器所组成。

理论上CMOS感受到的光线经光电转换后使电极带上负电和正电，这两个互补效应所产生的电信号(电流或者电势差)被CMOS从一个一个像素当中顺次提取至外部的A/D(模/数)转换器上再被处理芯片记录解读成影像。

博深网络摄像机应用基础

博深网络摄像机应用什么是IR-CUTn IR-CUT双滤光片切换器在白天的光线充分时,红外截止滤光片工作，CCD还原出真实彩色，当夜间光线不足时，红外截止/吸收滤光片自动移开，全透光谱滤光片开始工作，使CCD充分利用到所有光线，从而大大提高了低照性能。

红外灯与点阵灯区别n红外灯缺点：防水和散热效果不理想夜视效果不理想（手电筒效应，飘絮等）体积大，寿命短，灯杯有断裂层，光衰大，送光效率差。

功率大，灯的角度，是从中间扩散发出光（半功率角）n点阵与红外对比：散热处理好，寿命可以提高30%--40%。

夜视效果理想（画面散光均匀，无手电筒效应，及飘絮）体积小，寿命长，不存在断裂层，光衰小，送光效果好。

功率小，灯的角度，是从多方面发出（全功率）摄像机常用方案n一、模拟摄像机常用方案：n1，3142【SONY原装】+633【SONY原装】=420线n2，3172【SONY原装】+633【SONY原装】=480线n3，2030【韩国方案】+633【SONY原装】=480线n4，3172【SONY原装】+639【SONY原装】=540线n5，2040【韩国方案】+639【SONY原装】=600线n6，4127【SONY原装】+639【SONY原装】=600线n7，4127【SONY原装】+673【SONY原装】=650线n8，4140【SONY原装】+673【SONY原装】=700线以上是目前市场采用的主流芯片(DSP)组和ccd方案++DSP: 3172(SONY) CCD :639(SONY)DSP:2040(韩国Nextchlp) CCD：639(SONY)什么是IPCAM？n 1.Ipcam也叫ip network camera，就是基于internet protocol的网络摄像机，同普通摄像头或者网眼的主要区别是ipcam实际上是一台视频服务器和摄像头的集成。

ipcam只要插上以太网线和电源就能通过网络获取视频信息。

ircut脉冲原理

ircut脉冲原理
IR-Cut滤镜是一种用于摄像头和监控摄像机的光学滤镜，它主要用于在白天和黑夜之间自动切换，以提高图像质量。

IR-Cut脉冲原理涉及到红外光线和可见光线的不同特性，以下从多个角度来解释IR-Cut脉冲原理。

首先，红外光线和可见光线的特性不同。

在白天，我们主要依赖可见光线来获取清晰的图像，而在黑夜或低光条件下，红外光线则成为获取图像的主要光源。

IR-Cut脉冲原理利用了这一点，通过在白天阻止红外光线进入摄像头，以获得更清晰的可见光图像，而在黑夜则允许红外光线进入，以提高低光条件下的图像亮度和清晰度。

其次，IR-Cut脉冲原理还涉及到红外切换器的工作原理。

红外切换器通常由红外切换器驱动电路和红外切换器滤光片组成。

在白天，红外切换器驱动电路会使得红外切换器滤光片处于工作状态，阻止红外光线进入摄像头；而在黑夜，红外切换器驱动电路则会使得红外切换器滤光片处于非工作状态，允许红外光线进入摄像头。

此外，IR-Cut脉冲原理还涉及到摄像头的自动控制系统。

摄像
头配备了光敏元件和控制电路，能够根据环境光线的强弱自动切换红外切换器的工作状态。

当环境光线强时，控制电路会使红外切换器滤光片处于工作状态；而当环境光线弱时，控制电路会使红外切换器滤光片处于非工作状态。

综上所述，IR-Cut脉冲原理利用了红外光线和可见光线的特性以及红外切换器的工作原理，通过摄像头的自动控制系统实现白天和黑夜之间的自动切换，从而提高监控摄像机在不同光照条件下的图像质量和清晰度。

红外截止滤光片和白光片光学组件说明书

③MATERIAL材质②①019.07.01新规作成REV.DATE DESCRIPTION REVISED DRAWN (制图)TOLERANCE UNLESS OTHERWISE SPECIFIED DESIGN(设计) 0-3±0.0550-100±0.15PROJECTION:CHECKED(检印) 3-6±0.06100-200±0.206-10±0.08200-300±0.30APPR(承认) 10-50±0.10ANGLE±30页共 11 页产品型号：RC‐TMX5‐31‐31‐41客户型号：客户物料编码：产品规格书Product Specification客户【Customer】：产品名称【Product Name】：光学双滤光片切换器 (IR‐CUT)产品型号【Product No】：RC-TMX5-31-31-41(2224)制定［Prepared］: 审核［Checked］: 批准［Approved］: 刘艳郭庆锋张仁洋客户承认［Customer approval］:目录1.适用范围 Scope of application......................................................................2.工用原理 Working principle..........................................................................3.环境评价 Environmental evaluation.............................................................4.功能 Function................................................................................................5 .性能参数 Performance parameters.............................................................5.1本体塑胶材质及热膨胀系数 Plastic body and thermal expansivity......5.2主要参数 The main parameters..............................................................5.3镜片控制标准 Lens control standards....................................................5.4抗干扰性 Anti‐interference performance................................................6.光谱图 Spectrogram......................................................................................6.1红外截止滤光片 IR Filter.........................................................................6.2白玻璃片 Dummy glass............................................................................7.产品命名规则 Rules of product naming convention.....................................8.包装规格 Package specification.....................................................................9.可靠性试验 Reliability test.............................................................................9.1高温放置实验 High temperature storage test.........................................9.2低温放置实验 Low temperature storage test..........................................9.3高温环境驱动实验 High temperature environment driving test............9.4低温环境驱动实验 Low temperature environment driving test.............9.5常温环境驱动实验 Normal temperature environment driving test........9.6高温高湿实验 High temperature and high humidity test........................9.7冷热冲击实验 Hot and cold impact test..................................................9.8跌落实验 Drop test...................................................................................9.9振动实验 Vibration test............................................................................9.10绝缘耐压 Withstand voltage of insulation..............................................变更履历表序号日期变更内容承认担当12345678910111213141516171.适用范围［Scope of application］此规格书仅适应于双滤光片切换器的特性和要求，该双滤光片切换器（型号:RC-TMX5-31-31-41）专门用于红外滤光片的自动切换。

什么叫ICR

IR-CUT IR-CUT&什么叫IR-CUT IR=infrared=红外线CUT=滤、减监控摄像机领域过滤红外线让其截止或通过形象称其双滤光片切换器&IR-CUT双滤光片切换器对于摄像机的作用还原色彩偏色问题及增加清晰度提升夜晚细腻度及亮度。

大幅度减低噪点&IR-CUT双滤光片切换器的原理IR-CUT双滤光片切换器是由滤光片一片红外截止或吸收滤光片和一片全透光谱滤光片 + 动力部分可以是电磁、电机或其他动力源构成。

自然界存在着各种波长的光线人眼识别光线的波长范围在320nm-760nm之间超过320nm-760nm的光线人眼就无法见到比如红外光、紫外线等3w IR-CUT c0m(1张) 摄像机的成像元器件CCD或COMS可以看到绝大部分波长的光线由于各种光线的参与摄像机所还原出的颜色与肉眼所见在色彩上存在偏差为尽力解决色偏问题现行方案是在CCD前贴一块单层或多层同时让可见光和红外光通过双峰滤光片。

在白天由于红外及其他杂光进入CCD会干扰色彩还原如绿色植物变得灰白红色衣服变淡等等有阳光室外环境尤其明显 ;在夜间由于双峰滤光片的过滤作用使CCD不能充分利用所有光线噪点及其低照性能难以令人满意。

IR-CUT双滤光片切换器在白天的光线充分时,红外截止滤光片工作 CCD还原出真实彩色当夜间光线不足时红外截止/吸收滤光片自动移开全透光谱滤光片开始工作使CCD充分利用到所有光线从而大大提高了低照性能。

&IR-CUT双滤光片切换器好坏区分IR-CUT的好坏来自于三个方面 1 滤光片2 动力驱动部分3 控制电路配备多款底座镜头座驱动板。

用途适用于网络摄像机百万像素高清摄像机红外摄像机枪机等多种摄像机及设备主要特色 1、采用磁吸式,脉冲供电日夜自动切换自动定位。

来电自检,日照环境色彩逼真夜视红外通透无噪点。

双滤光片切换器(IR-CUT) 测试板说明书

双滤光片切换器(IR-CUT)测试板说明书1.用途说明双滤光片切换器,IR-CUT,ICR,IR-Cut Removable,TDN,都是说的一个东西.ICR里面有两个滤光片,白天一个滤光片,晚上一个滤光片,这样子可以保证摄像机,白天颜色很漂亮,晚上红外灯照射距离够.根据ICR的生产跟组装要求,我们设计了这一个测试板.包含,驱动电压选择/单次切换测试/连续寿命测试2.外观/按键说明3.测试方法A>连接12VDC/2A电源供应器,打开电压开关.B>调整连续测试的时间间隔,一般设置为4秒钟.C>选择驱动电压.一般选择3.3V.D>插上待测试ICR.E>按单次测试按键或是连续测试按键.4.单次性能测试一般用低电压3.3V测试ICR切换器的摩擦力性能,如果3.3V可以推动ICR,表示内部摩擦力小,性能通过.用4V测试是因为一些网络摄像机是5VDC供电,扣掉驱动芯片的电压,实际作用在ICR上面的电压是4VDC.对于网络摄像机用的ICR应该要通过4V的测试电压.用高电压12VDC测试ICR切换器的耐受力,安防摄像机电压是12VDC,ICR必须经受的起12VDC才可以.按一下单次测试按键,ICR切换一次,在切换的过程中观察滤光片的切换是否顺畅.同时把ICR移动不同位置,观察在各种位置是否都可以切换.5.寿命测试ICR的内部机械结构,是否能够承受长时间的切换,我们设计了寿命测试模式.把驱动电压调整到12V,测试时间间隔调整到4秒钟,然后按连续测试按键,这时候LCD屏的计数器开始计数,每隔4秒钟,ICR切换一次,10万次的测试时间大概是3天3夜左右.在寿命测试的过程中,每间隔几个小时观察一下,是不是10个ICR都正常.测试到达10万次的时候,测试板会自动停下来.测试完成以后,要把电压切换到3.3V测试一下摩擦力有没有问题.。

IR-CUT双滤光片切换器的原理

IR-CUT双滤光片切换器是由:滤光片(一片红外截止或吸收滤光片和一片全透光谱滤光片) + 动力部分(可以是电磁、电机或其他动力源)构成。

国际整流-CUT双滤光片切换器的原理是通过一块电路控制板和切换器,当白天的光线充分时,电路控制板驱使切换器中切换到红外截止滤光片工作,CCD还原出真实彩色,当夜间光线不足时,红外截止滤光片自动移开,全光谱光学玻璃开始工作,能够感应晚上红外灯的辅光,使CCD充分利用到所有光线,从而大大提高了红外摄像机的低照性能,整个画面清晰自然。

白天由于红外及各种光线的对CCD的参杂,干扰了色彩还原,摄像机反映在监视器上的物体与人眼直接看到的就变样了,产生彩色失真。

如人眼看到绿色,通过摄像机则变成蓝色,鲜艳的色彩变灰淡。

IR -CUT双滤光片专为CCD摄影机修正偏色、失焦的问题,促使撷取影像画面不失焦、不偏色,红外夜视更通透,解决红外一体机,日夜图像偏色影响,能够过滤强光让画面色彩纯美更柔和、达到人眼视觉色彩一致。

这也就很好的解决了色差的问题。

Day & Night network camerasAll types of network cameras—fixed, fixed dome, PTZ, and PTZ dome—can offer day and night functionality. A day and night camera is designed to be used in outdoor installations or in indoor environment s with poor lighting.A day and night, color network camera delivers color images during the day. As light diminishes below a cert ain level, the camera can automatically swit ch to night mode to make use of near infrared (IR) light to deliver high-qualit y, black and whit e images.Near-infrared light, which spans from 700 nanomet ers (nm) up t o about 1000 nm, is beyond what the human eye can see, but most camera sensors can detect it and make use of it. During the day, a day and night camera uses an IR-cut filter. IR light is filtered out so t hat it does not distort t he colors of images as the human eye sees them. When the camera is in night (black and whit e) mode, the IR-cut filt er is removed, allowing t he camera’s light se nsitivit y t o reach down to 0.001 lux or lower.Day and night cameras are useful in environments that restrict the use of artificial light. They include low-light video surveillance situations, covert surveillance and discreet applications, for example, in a traffic surveillance situation where bright lights would disturb drivers at night.An IR illuminator that provides near-infrared light can also be used in conjunction with a day and night camera to further enhance the camera’s ability to produce high-quality video in lowlight or nighttime conditions。

什么是ICR

IR-CUTIR-CUT&什么叫IR-CUTIR=infrared=红外线CUT=滤、减监控摄像机领域：过滤红外线，让其截止或通过，形象称其：双滤光片切换器&IR-CUT双滤光片切换器对于摄像机的作用还原色彩偏色问题及增加清晰度，提升夜晚细腻度及亮度。

大幅度减低噪点&IR-CUT双滤光片切换器的原理IR-CUT双滤光片切换器是由：滤光片（一片红外截止或吸收滤光片和一片全透光谱滤光片）+ 动力部分（可以是电磁、电机或其他动力源）构成。

自然界存在着各种波长的光线，人眼识别光线的波长范围在320nm-760nm之间，超过320nm-760nm的光线人眼就无法见到，比如红外光、紫外线等3w IR-CUT c0m(1张)摄像机的成像元器件CCD或COMS可以看到绝大部分波长的光线，由于各种光线的参与，摄像机所还原出的颜色与肉眼所见在色彩上存在偏差，为尽力解决色偏问题：现行方案是在CCD前贴一块单层或多层（同时让可见光和红外光通过）双峰滤光片。

在白天由于红外及其他杂光进入CCD会干扰色彩还原，如绿色植物变得灰白，红色衣服变淡等等（有阳光室外环境尤其明显）;在夜间由于双峰滤光片的过滤作用，使CCD不能充分利用所有光线，噪点及其低照性能难以令人满意。

IR-CUT双滤光片切换器在白天的光线充分时,红外截止滤光片工作，CCD还原出真实彩色，当夜间光线不足时，红外截止/吸收滤光片自动移开，全透光谱滤光片开始工作，使CCD充分利用到所有光线，从而大大提高了低照性能。

&IR-CUT双滤光片切换器好坏区分IR-CUT的好坏来自于三个方面：1，滤光片2，动力驱动部分3，控制电路配备：多款底座，镜头座，驱动板。

用途：适用于网络摄像机，百万像素高清摄像机，红外摄像机，枪机等多种摄像机及设备主要特色：1、采用磁吸式,脉冲供电，日夜自动切换，自动定位。

来电自检,日照环境色彩逼真，夜视红外通透无噪点。

2、装置在摄像机CCD/COMS机板上,来补正偏色，失焦的问题，促使撷取影像画面不失焦，不偏色。

什么是IR-CUT？IR-CUT的工作原理及作用

什么是IR-CUT？IR-CUT的工作原理及作用IR-CUT：保证摄像机成像效果的滤镜IR-CUT双滤镜是指在摄像头镜头组里内置了一组滤镜，当镜头外的红外感应点侦测到光线的强弱变化后，内置的IR-CUT自动切换滤镜能够根据外部光线的强弱随之自动切换，使图像达到最佳效果。

也就是说，在白天或黑夜下，双滤光片能够自动切换滤镜，因此不论是在白天还是黑夜下，都能得到最佳成像效果。

IR=infrared=红外线，CUT=滤、减监控摄像机领域：过滤红外线，让其截止或通过，形象称其：双滤光片切换器。

IR-CUT双滤光片切换器对于摄像机的作用：修正白天偏色问题，提升夜晚亮度。

IR-CUT双滤光片切换器的原理IR-CUT双滤光片切换器是由：滤光片（一片红外截止或吸收滤光片和一片全透光谱滤光片）+动力部分（可以是电磁、电机或其他动力源）构成。

自然界存在着各种波长的光线，人眼识别光线的波长范围在320nm-760nm之间，超过320nm-760nm的光线人眼就无法见到，比如红外光、紫外线等。

摄像机的成像元器件CCD或CMOS可以看到绝大部分波长的光线，由于各种光线的参与，摄像机所还原出的颜色与肉眼所见在色彩上存在偏差，为尽力解决色偏问题：现行方案是在CCD前贴一块单层或多层（同时让可见光和红外光通过）双峰滤光片。

在白天由于红外及其他杂光进入CCD会干扰色彩还原，如绿色植物变得灰白，红色衣服变淡等等（有阳光室外环境尤其明显）；在夜间由于双峰滤光片的过滤作用，使CCD不能充分利用所有光线，噪点及其低照性能难以令人满意。

IR-CUT双滤光片切换器在白天的光线充分时，红外截止滤光片工作，CCD还原出真实彩色，当夜间光线不足时，红外截止/吸收滤光片自动移开，全透光谱滤光片开始工作，使CCD 充分利用到所有光线，从而大大提高了低照性能。

IR-CUT双滤光片切换器的好坏区分IR-CUT的好坏来自于三个方面：①滤光片；②动力驱动部分；③控制电路。
