磁性编码器构成及原理
编码器工作原理
编码器工作原理
编码器是一种用于将机械运动转化为数字信号的装置。
它通常由一个旋转轴和一个光学或磁性传感器组成。
编码器的工作原理是通过测量旋转轴的位置和速度来生成相应的数字信号。
1. 光学编码器的工作原理：
光学编码器使用光学传感器来检测旋转轴的位置和速度。
它包含一个光源和一个光敏元件。
光源发出光束，经过旋转轴上的光栅或编码盘后被光敏元件接收。
光栅或编码盘上的刻线会使光束产生变化，光敏元件会将这些变化转化为电信号。
通过测量光敏元件接收到的电信号的变化，可以确定旋转轴的位置和速度。
2. 磁性编码器的工作原理：
磁性编码器使用磁性传感器来检测旋转轴的位置和速度。
它包含一个磁性编码盘和一个磁性传感器。
磁性编码盘上有一些磁性标记，当旋转轴旋转时，磁性传感器会感应到这些标记的磁场变化。
通过测量磁性传感器接收到的磁场变化，可以确定旋转轴的位置和速度。
编码器的输出通常是一个数字信号，可以是脉冲信号或者是数字序列。
脉冲信号的频率和方向表示旋转轴的速度和方向，而数字序列则可以被解码为旋转轴的绝对位置。
编码器在许多领域都有广泛的应用，例如机械工程、自动化控制和机器人技术等。
它们可以用于测量旋转轴的位置和速度，实现精确的位置控制和运动控制。
编码器的工作原理使其成为现代工业中不可或缺的设备之一。

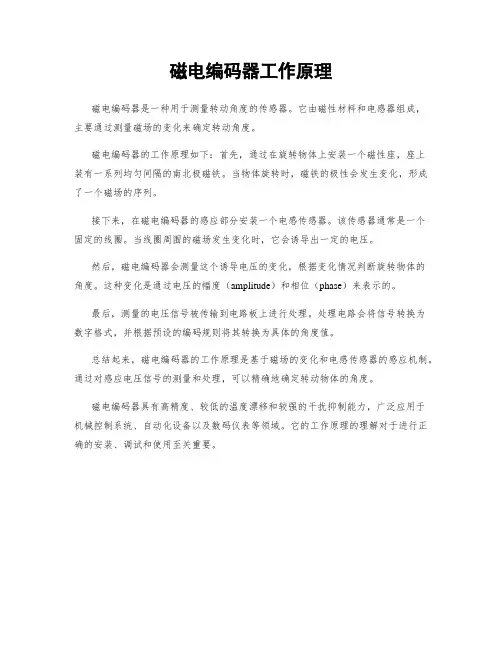

磁电编码器工作原理
磁电编码器工作原理
磁电编码器是一种用于测量转动角度的传感器。
它由磁性材料和电感器组成，
主要通过测量磁场的变化来确定转动角度。
磁电编码器的工作原理如下：首先，通过在旋转物体上安装一个磁性座，座上
装有一系列均匀间隔的南北极磁铁。
当物体旋转时，磁铁的极性会发生变化，形成了一个磁场的序列。
接下来，在磁电编码器的感应部分安装一个电感传感器。
该传感器通常是一个
固定的线圈。
当线圈周围的磁场发生变化时，它会诱导出一定的电压。
然后，磁电编码器会测量这个诱导电压的变化，根据变化情况判断旋转物体的
角度。
这种变化是通过电压的幅度（amplitude）和相位（phase）来表示的。
最后，测量的电压信号被传输到电路板上进行处理。
处理电路会将信号转换为
数字格式，并根据预设的编码规则将其转换为具体的角度值。
总结起来，磁电编码器的工作原理是基于磁场的变化和电感传感器的感应机制。
通过对感应电压信号的测量和处理，可以精确地确定转动物体的角度。
磁电编码器具有高精度、较低的温度漂移和较强的干扰抑制能力，广泛应用于
机械控制系统、自动化设备以及数码仪表等领域。
它的工作原理的理解对于进行正确的安装、调试和使用至关重要。
磁性编码器构成及原理
磁性编码器构成及原理磁性编码器主要部分由磁阻传感器、磁鼓、信号处理电路组成。
将磁鼓刻录成等间距的小磁极，磁极被磁化后，旋转时产生周期分布的空间漏磁场。
磁传感器探头通过磁电阻效应将变化着的磁场信号转化为电阻阻值的变化，在外加电势的作用下，变化的电阻值转化成电压的变化，经过后续信号处理电路的处理，模拟的电压信号转化成计算机可以识别的数字信号，实现磁旋转编码器的编码功能。
磁鼓充磁的目的是使磁鼓上的一个个小磁极被磁化，这样在磁鼓随着电动机旋转时，磁鼓能产生周期变化的空间漏磁，作用于磁电阻之上，实现编码功能。
磁鼓磁极的个数决定着编码器的分辨率，磁鼓磁极的均匀性和剩磁强弱是决定编码器结构和输出信号质量的重要参数。
下图：磁鼓表面的磁极分布磁阻传感器是磁阻敏感元件做成，磁阻器件可以分为半导体磁阻器件和强磁性磁阻器件。
为了提高信号采样的灵敏度，同时考虑到差动结构对敏感元件温度特性的补偿效应，一般在充磁间距λ内，刻蚀2个位相差为丌／2的条纹，构成半桥串联网络。
如下图：同时，为了提高编码器的分辨率，可以在磁头上并列多个磁阻敏感元件，在加电压的情况下，磁阻元件通过磁鼓旋转输出相应正弦波。
其原理可简单解释：磁鼓产生NS的磁场作圆周运动,磁阻元件做成的传感器随磁场变化电阻也随之变化，并感测出SinA，SinB 两个电压波形。
磁阻传感器的构造如图，由8个磁阻分为两组相距1/4 NS间距。
在Mr1，Mr2与Mr3，Mr4的接点处可检出Sin电压波形，同样原理在Mr1‘，Mr2‘与Mr3‘，Mr4‘的接点处可检出SinB电压波形。
磁阻元件构成的磁阻传感器等效图从磁阻传感器输出的两路波形信号处理电路：SinA，SinB 信号到达信号处理电路后，为了能在cpu 取样的范围内，需对波形进行调整。
首先AB相信号需先做DC电压准位调整，使AB相信号直流准位位于DSP A/D取样电压范围的中点，且振幅不超过取样电压范围，AB相信号再经过模拟滤波器及数字滤波器，将高频及谐波滤除后，通过DSP高速运算能力实时地将计算出位置和速度；另外还有一种处理方法是将SinA、SinB 信号直接通过信号处理电路转换成方波后再进DSP。
磁性编码器原理
磁性编码器原理
磁性编码器是一种用于测量旋转或线性位置的装置。
它利用磁场和磁场传感器之间的相互作用，将位置信息转换为电信号。
磁性编码器一般由两部分组成：一个固定在机械结构上的磁体和一个固定在传感器上的磁场传感器。
磁体通常由永磁材料制成，产生一个稳定的磁场。
磁场传感器则可以是霍尔效应传感器、磁阻传感器或磁感应传感器等。
当机械结构上的磁性编码器旋转或移动时，磁场传感器会感受到磁场的变化。
传感器会将这些变化转换为相应的电信号，通过放大和处理后输出给控制系统。
在磁性编码器中，最常见的位置编码方式是使用磁极与传感器之间的相对位置。
当机械结构上的磁体旋转或移动时，传感器会检测到这些磁极的变化，并将其转换为相应的电信号。
为了提高精度和分辨率，一些磁性编码器还采用了多轨道的设计。
这些多轨道可以在同一位置上安装多个磁体和磁场传感器，以提供更多的位置信息。
总的来说，磁性编码器利用磁场和磁场传感器之间的相互作用，将机械结构的位置信息转换为电信号。
它具有高精度、高分辨率和较低的误差率，广泛应用于工业自动化、机械控制和位置测量等领域。
电机磁编码器原理
电机磁编码器原理
电机磁编码器是一种将电机旋转信息转换为数字信号的装置，它由磁性材料和传感器组成。
磁编码器通常有两个主要部分，分别是固定在电机支架上的固定磁体和附着在电机旋转部分的旋转磁体。
这两个磁体之间以一定的距离相对安装。
固定磁体中包含以特定顺序排列的磁极，形成一个磁场。
当电机旋转时，旋转磁体会在磁场中运动，导致旋转磁体的磁极与固定磁体的磁极相互靠近或远离。
附着在电机旋转部分的旋转磁体上有一个或多个磁敏传感器，用于检测旋转磁体的磁场变化。
传感器会根据旋转磁体的磁场变化产生相应的电信号。
通过对传感器产生的电信号进行处理，可以获得电机旋转的角度或位置信息。
一般来说，传感器会将电信号转换为数字信号，以方便数学计算和控制器的应用。
因此，电机磁编码器的工作原理就是通过检测电机旋转部分的磁场变化，将旋转信息转化为数字信号，用于精确地测量和控制电机的旋转角度或位置。
无刷电机编码器测量技术的原理与操作方法
无刷电机编码器测量技术的原理与操作方法无刷电机编码器是一种广泛应用于无刷电机系统中的测量技术。
它可以实时反馈电机的位置和速度信息，为无刷电机系统提供精确而可靠的控制。
本文将重点介绍无刷电机编码器测量技术的原理和操作方法，并探讨其在实际应用中的优缺点。
一、无刷电机编码器原理无刷电机编码器是通过检测电机转子上的物理标记来测量位置和速度的。
这些物理标记通常是由磁铁或光电传感器构成的，可以在电机转子周围形成一个编码盘。
编码盘上的标记根据转子的运动而改变位置，编码器通过检测标记位置的变化来计算电机的位置和速度。
在基本原理上，无刷电机编码器可以分为磁性编码器和光电编码器两种类型。
1.磁性编码器：磁性编码器是利用磁铁的磁场来进行测量的。
磁铁固定在电机转子上，编码器通过检测磁铁位置的变化来计算电机的位置和速度。
由于磁铁的位置相对稳定，磁性编码器具有较高的准确性和精度。
2.光电编码器：光电编码器是利用光电传感器来进行测量的。
在光电编码器中，转子上会有一个透明的编码盘，光电传感器通过检测编码盘上的透明和不透明部分来计算电机的位置和速度。
由于光电传感器的灵敏度较高，光电编码器具有较高的分辨率和响应速度。
二、无刷电机编码器的操作方法无刷电机编码器的操作方法相对简单，主要包括安装和连接两个步骤。
1.安装：首先，将编码器的底座固定在电机上。
根据编码器的类型，可以选择磁铁或透明编码盘。
确保编码器与电机的转子轴是同轴的，以确保准确的位置和速度测量。
另外，还需注意编码器的防水性能，确保在潮湿或恶劣环境中正常工作。
2.连接：通过连线将编码器与电机控制器相连接。
根据编码器的类型，可以选择模拟信号输出或数字信号输出。
模拟信号输出需要通过模数转换器将信号转换为数字信号，而数字信号输出则直接连接到控制器的数字输入口。
这里需要注意的是，根据编码器的规格和控制器的输入方式，选择合适的连接方式。
三、无刷电机编码器测量技术的优缺点无刷电机编码器测量技术在无刷电机系统控制中具有重要作用，它可以提供精确的位置和速度反馈信息，实现高效的控制。
磁感应编码器的原理和应用实验
磁感应编码器的原理和应用实验磁感应编码器（Magnetic Induction Encoder）是一种通过检测磁场变化来测量转动或线性位置的装置。
它由磁头和磁性刻线盘组成。
根据磁头在刻线盘上的运动，可以通过识别相位变化来确定位置。
磁感应编码器具有高分辨率、高精度、抗干扰能力强等优点，因此在许多领域得到广泛应用。
磁感应编码器的原理是基于磁感应定律。
当磁头与刻线盘上的磁场相互作用时，会产生感应电压。
刻线盘上的磁场是通过刻线来实现的，刻线盘上的每个刻线都代表着一个二进制编码，通过感应电压的变化就可以识别相应的编码，并由此计算出位置。
当刻线盘转动时，磁头感受到的磁场变化，进而产生感应电压的变化，从而实现位置的测量。
1.位置测量实验：通过将磁感应编码器与一定的线性或转动装置连接并固定，测量装置的相对位置。
可以通过手动移动装置，并观察磁感应编码器输出的位置信号变化。
可以对比实际位置和编码器测量位置的差异，验证磁感应编码器的准确性和精度。
2.分辨率测试实验：通过旋转刻线盘，测量磁感应编码器的分辨率。
可以根据磁感应编码器输出信号的周期性变化来计算分辨率。
通过改变旋转速度，观察磁感应编码器输出的信号，探究分辨率与旋转速度的关系。
3.抗干扰能力实验：在磁感应编码器的使用过程中，经常会受到外部磁场的干扰。
可以通过在实验室中设置人工磁场，并控制其变化，观察磁感应编码器输出信号的变化情况。
通过不同磁场强度和频率的设置，研究磁感应编码器的抗干扰能力。
4.精度测试实验：通过比较磁感应编码器测量的位置和其他高精度测量装置测量的位置，来评估磁感应编码器的精度。
可以选择一些特定位置进行测试，如角度的确定或线性距离的测量，来评估磁感应编码器的测量偏差和误差。
总之，磁感应编码器是一种重要的位置测量设备，具有高分辨率、高精度和抗干扰能力强等优势。
通过实验可以验证这些优势，同时评估磁感应编码器的准确性和性能。
对于使用磁感应编码器进行位置测量的系统，实验的结果可以为系统的设计和优化提供参考。
编码器工作原理
编码器工作原理引言概述编码器是一种用于将运动或位置转换为数字信号的设备，广泛应用于工业自动化、机器人技术、数控系统等领域。
编码器工作原理的了解对于工程师和技术人员来说至关重要。
一、编码器的类型1.1 光电编码器：通过光电传感器和光栅盘的相互作用来测量位置或运动。
1.2 磁性编码器：利用磁性传感器和磁性标尺进行位置或运动测量。
1.3 光栅编码器：采用光栅盘和光电传感器来实现高精度的位置检测。
二、编码器的工作原理2.1 光电编码器工作原理：光电编码器通过光栅盘上的透明和不透明区域，使光电传感器检测到光信号的变化，从而转换为数字信号。
2.2 磁性编码器工作原理：磁性编码器利用磁性标尺上的磁性信号，通过磁性传感器检测磁场的变化，实现位置或运动的测量。
2.3 光栅编码器工作原理：光栅编码器利用光栅盘上的光栅结构，通过光电传感器检测光信号的变化，实现高精度的位置检测。
三、编码器的精度和分辨率3.1 精度：编码器的精度取决于光栅盘或磁性标尺上的刻度数量和检测器的灵敏度。
3.2 分辨率：编码器的分辨率是指编码器能够分辨的最小位移量，通常以脉冲数或线数表示。
3.3 精度和分辨率的提高可以通过增加光栅盘或磁性标尺上的刻度数量、提高检测器的灵敏度等方式实现。
四、编码器的应用领域4.1 工业自动化：编码器在数控机床、自动化生产线等设备中广泛应用，实现位置和速度的精确控制。
4.2 机器人技术：编码器用于机器人的定位、导航和运动控制，提高机器人的精度和稳定性。
4.3 数控系统：编码器在数控系统中用于测量工件位置、实现自动化加工，提高生产效率和产品质量。
五、编码器的发展趋势5.1 高精度：随着科技的不断发展，编码器的精度和分辨率将不断提高，满足更高精度的应用需求。
5.2 多功能化：未来的编码器将具备更多功能，如温度补偿、自动校准等，提高设备的稳定性和可靠性。
5.3 无接触式：随着无接触式编码器的发展，将减少机械磨损，延长设备的使用寿命。
磁编码器工作原理
磁编码器工作原理
磁编码器是一种测量旋转位置的设备，它利用磁场的变化来生成输出信号。
磁编码器由一个固定不动的磁头和一个旋转的磁盘组成。
磁编码器的工作原理基于霍尔效应。
磁盘上有许多划分成小区域的磁极，每个磁极上都固定有一个或多个磁体。
磁头通过感应磁极的磁场变化来生成输出信号。
当磁盘转动时，磁头会检测到不同磁极之间的磁场变化。
通过检测这些磁场的变化，磁编码器可以确定旋转位置的改变。
这些变化可以通过磁头产生的电压信号来表示。
磁编码器通常有两个磁头，分别称为A磁头和B磁头。
这两个磁头相互错开一定的位置，以确保在任何旋转位置下都可以检测到磁场的变化。
A磁头和B磁头可以产生相位差，通过测量这个相位差可以确定旋转的方向。
磁编码器的输出信号通常是一系列脉冲。
每个脉冲代表磁盘旋转的一个特定角度。
通过计数这些脉冲的数量，我们可以确定旋转位置的绝对值。
磁编码器的工作原理可应用于许多领域，如机械工程、自动化控制和机器人技术等。
它们被广泛用于测量和控制旋转位置，以及实现高精度的运动控制。
磁性编码器工作原理
磁性编码器工作原理
磁性编码器是一种使用磁场改变位置信息的装置，其工作原理是利用磁性材料和传感器进行位置测量和编码。
磁性编码器通常由两部分组成：磁性标记和传感器。
磁性标记是一个具有磁性材料的对象，通常是一个磁性环或磁性条。
传感器则是用于测量磁性标记的位置的装置，包括霍尔效应传感器、磁敏电阻传感器等。
工作时，磁性标记固定在需要测量位置的物体上，传感器安装在相对静止的位置。
当物体移动时，磁性标记也会随之移动。
传感器通过测量磁场的变化来确定磁性标记的位置。
磁性编码器的工作原理是基于磁场的感应和测量。
当磁性标记靠近传感器时，磁场的强度会发生变化。
传感器会通过测量磁场的变化来确定磁性标记的位置。
通常，传感器会转换磁场的变化为电信号，并通过电路进行处理和解码，最终输出与位置相关的数字信号。
磁性编码器具有高精度、高分辨率、可靠性好等特点，广泛应用于工业控制领域，如数控机床、机器人、医疗设备等。
它们能够实时准确地测量位置信息，并将其转换为数字信号，以便于系统进行控制和反馈。
磁感应编码器的原理
磁感应编码器的原理介绍磁感应编码器是一种常用的测量设备，主要用于测量旋转运动或直线运动的位置和速度。
它通过感应磁场的变化来转换物理量的变化为电信号输出，具有高精度、稳定性好的特点。
本文将详细介绍磁感应编码器的原理、结构以及应用。
磁感应编码器的结构磁感应编码器通常由传感器部分和信号处理部分组成。
传感器部分包括磁场发射装置和磁场感应装置，信号处理部分负责将感应到的磁场变化转换为可用的电信号。
磁场发射装置磁场发射装置通常由磁场发生器和磁场产生装置组成。
磁场发生器可以是永磁体或电磁体，它负责产生一个稳定的磁场。
磁场产生装置的结构根据测量对象的不同而有所不同，可以是旋转磁场产生装置或直线磁场产生装置。
磁场感应装置磁场感应装置通常由磁场感应元件和信号输出电路组成。
磁场感应元件根据测量要求的不同可以选择霍尔元件、磁敏电阻、磁敏电容等。
它负责感应磁场变化并将其转换为电信号。
信号输出电路对感应到的信号进行放大、滤波和处理，得到可用的输出信号。
磁感应编码器的工作原理磁感应编码器的工作原理基于磁场的感应现象和电磁感应定律。
当测量对象发生位移或速度变化时，其周围的磁场也会发生变化。
磁感应编码器通过感应这种磁场变化来获取测量对象的位置和速度信息。
磁场感应原理根据电磁感应定律，当导体或磁场感应元件处于变化的磁场中时，会在其两端产生感应电势。
根据电磁感应定律的数学表达式，感应电势的大小与磁场变化的速率成正比。
因此，磁感应编码器中的磁场感应元件可以通过感应到的电势变化来测量磁场的变化。
信号处理原理磁感应编码器中的信号处理部分负责将感应到的电势变化转换为可用的电信号。
一般情况下，磁感应编码器的信号处理部分包括放大电路、滤波电路和AD转换电路。
放大电路用于放大感应到的微弱电势变化，以提高信号的可测量性。
滤波电路用于滤除噪声和干扰，提高信号的质量。
AD转换电路将模拟信号转换为数字信号，以便后续处理和显示。
磁感应编码器的应用磁感应编码器可以用于各种需要测量位置和速度的场合，广泛应用于制造业、机械设备和自动化控制系统中。
磁电编码器工作原理
磁电编码器工作原理
磁电编码器是一种常用于位置和角度测量的设备。
它基于磁场和电信号的相互作用原理工作。
磁电编码器通常由磁传感器和解码电路组成。
磁传感器用于检测磁场的变化，而解码电路则将这些变化转化为相应的电信号。
具体工作原理如下：
1. 磁场感应：磁电编码器中的磁传感器根据磁场的变化来感应外界的运动。
通常，一个固定的磁场源被放置在编码器的一侧，而移动的磁场载体则被放置在另一侧。
当载体发生运动时，它会引起磁场的变化。
2. 磁场变化检测：磁传感器通过测量磁场的变化来确定运动的位置或角度。
传感器中的磁敏感元件（如霍尔元件）会对磁场变化做出响应，产生相应的电信号。
3. 电信号解码：解码电路会接收磁传感器生成的电信号，并将其转化为数字信号或模拟输出。
解码电路根据磁场的变化频率和幅度来解析信号，进而确定位置或角度的数值。
磁电编码器的工作原理基于磁场和电信号的相互作用。
通过精确控制磁场的变化和使用高灵敏度的磁传感器，可以实现对位置和角度进行准确测量的目的。
这使得磁电编码器广泛应用于机械系统、自动化控制和机器人等领域。
磁编码器工作原理
磁编码器工作原理
磁编码器是一种常见的测量设备，它可以将运动或位置转换成电信号。
磁编码
器主要由磁性传感器和磁性标尺组成，通过磁性标尺上的磁性标记来测量位置或运动。
磁编码器的工作原理基于磁场的变化，下面将详细介绍磁编码器的工作原理。
首先，磁编码器的磁性标尺上布有一系列的磁性标记，这些标记可以是磁性条纹、磁性点或其他形式的磁性标记。
当磁性标尺与磁性传感器之间存在相对运动时，磁性标记会引起磁场的变化，从而产生相应的电信号。
其次，磁性传感器通常采用霍尔元件或磁电阻元件。
当磁性标尺上的磁性标记
移动到磁性传感器的感应范围内时，磁性传感器会检测到磁场的变化，并将其转换成相应的电信号输出。
接着，磁编码器的工作原理可以分为绝对编码器和增量编码器两种类型。
绝对
编码器通过磁性标尺上的磁性标记的排列顺序来确定位置信息，可以直接读取位置值，不需要进行零点归位。
而增量编码器则是通过磁性标尺上的磁性标记的运动来产生脉冲信号，需要结合计数器来确定位置信息。
最后，磁编码器的工作原理可以应用在各种领域，如数控机床、机器人、自动
化设备等。
由于磁编码器具有高精度、高分辨率、抗干扰能力强等特点，因此在工业自动化领域得到了广泛的应用。
总的来说，磁编码器的工作原理是基于磁场的变化来测量位置或运动，通过磁
性标尺和磁性传感器的相互作用，将机械运动转换成电信号输出。
磁编码器具有高精度、高分辨率等优点，因此在工业自动化领域有着重要的应用价值。
磁编码器原理
磁编码器原理磁编码器是一种常用的位置传感器，它能够将旋转位置或线性位置转换成数字信号。
磁编码器的工作原理基于磁场的变化，通过检测磁场的变化来确定位置。
在磁编码器中，通常使用磁性材料和传感器来实现位置的检测和编码。
接下来，我们将详细介绍磁编码器的工作原理。
磁编码器由磁性材料和传感器组成。
磁性材料通常是由磁性条纹或磁性环组成，这些磁性条纹或磁性环会随着位置的变化而产生磁场的变化。
而传感器则用来检测这些磁场的变化，并将其转换成电信号。
根据磁场的变化规律，传感器可以将位置信息编码成数字信号。
磁编码器通常分为绝对编码器和增量编码器两种类型。
绝对编码器能够直接读取位置信息，不需要进行回零操作，具有高精度和高分辨率的特点。
而增量编码器则需要通过计数器来进行位置的计算，需要进行回零操作，但是具有较低的成本和简单的结构。
在磁编码器中，磁性材料的排列方式决定了编码器的工作原理。
通常有两种排列方式，一种是平行排列，另一种是同心排列。
在平行排列中，磁性条纹或磁性环与传感器平行排列，当位置发生变化时，磁场的变化也会随之发生。
而在同心排列中，磁性条纹或磁性环与传感器同心排列，位置的变化会导致磁场的变化，从而实现位置的检测和编码。
除了排列方式，磁编码器的工作原理还与传感器的类型有关。
常见的传感器类型包括霍尔传感器、磁电传感器和磁阻传感器。
这些传感器能够根据磁场的变化产生不同的电信号，从而实现位置信息的检测和编码。
总的来说，磁编码器的工作原理是基于磁场的变化来实现位置信息的检测和编码。
通过磁性材料和传感器的配合，磁编码器能够实现高精度、高分辨率的位置检测，广泛应用于机械设备、自动化设备和机器人等领域。
希望通过本文的介绍，能够更好地理解磁编码器的工作原理，为相关领域的应用提供帮助。
磁电编码器原理
磁电编码器原理
磁电编码器是一种将位置信息转化为电信号的装置。
它利用了磁性材料的特性和电磁感应原理，通过磁场的变化和导线中电流的感应来确定位置。
磁电编码器由磁性材料和传感器两部分组成。
磁性材料通常由多个磁极组成，每个磁极代表一个位置。
传感器则位于磁极附近，利用磁场的变化来感应位置信息。
当磁性材料的位置发生变化时，传感器会受到不同的磁场作用。
这个变化会导致传感器中的电流发生变化，从而产生电信号。
通过测量电信号的特征（如幅值、频率等），可以确定磁性材料的位置。
为了提高精度和稳定性，磁电编码器通常使用多个磁极和传感器，以及反馈回路和校准装置。
反馈回路可以监测输出信号，并通过调整磁场或电流来纠正误差。
校准装置则可以校正传感器的灵敏度和准确度。
磁电编码器广泛应用于各种位置测量和控制系统中，如机床、机器人、汽车和航空航天等领域。
它具有高精度、高可靠性和耐用性的优点，可以满足复杂环境下的需求。
磁性编码器原理
磁性编码器原理
磁性编码器是一种常用于测量旋转位置和速度的传感器，它利用磁性原理来实现精准的测量。
磁性编码器通常由磁性传感器和磁性标尺两部分组成，通过测量磁场的变化来确定位置和速度。
在工业自动化、机器人、数控机床等领域，磁性编码器被广泛应用，它的原理和工作方式对于理解和应用磁性编码器至关重要。
磁性编码器的原理基于磁场的变化，它利用磁性标尺上的磁性标记和磁性传感器之间的相互作用来测量位置和速度。
磁性标尺上通常会有一系列的磁性标记，而磁性传感器则可以感知这些标记产生的磁场变化。
当磁性标尺旋转时，磁性传感器就可以检测到这些磁性标记的变化，从而确定位置和速度。
磁性编码器的工作原理可以简单地分为两种类型，绝对式和增量式。
绝对式磁性编码器可以直接读取旋转位置的绝对数值，不需要进行复位操作，具有很高的精度和稳定性。
而增量式磁性编码器则是通过检测磁性标尺上的脉冲数来确定位置和速度，需要进行复位操作，但具有较高的测量分辨率和成本较低的优势。
在实际应用中，磁性编码器的原理和工作方式对于系统的精准控制和运动监测至关重要。
通过合理选择磁性编码器的类型和安装方式，可以实现对于位置和速度的精准测量，从而提高系统的稳定性和性能。
同时，磁性编码器还可以通过与其他传感器和控制器的联动，实现更加复杂的运动控制和监测任务。
总的来说，磁性编码器作为一种重要的位置和速度传感器，在工业自动化和机械控制领域具有广泛的应用前景。
了解磁性编码器的原理和工作方式，对于工程师和技术人员来说至关重要，只有深入理解其原理，才能更好地应用和优化磁性编码器，实现对系统的精准控制和监测。
磁编码器工作原理
磁编码器工作原理磁编码器是一种用于测量机械运动的装置，它通过检测磁场的变化来确定位置和速度。
磁编码器通常由磁头、磁道、读取头和信号处理器等组成，其工作原理主要包括磁道编码、磁头检测和信号处理三个部分。
首先，磁编码器的工作原理之一是磁道编码。
磁道编码是将磁场信号编码成数字信号的过程。
磁编码器的磁头会感知到磁道上的磁场变化，并将其转换成相应的电信号。
不同的磁道编码方式包括绝对编码和增量编码。
绝对编码器通过每个位置上的磁场信息来确定绝对位置，而增量编码器则是通过检测磁场的变化来确定位置的相对变化。
这些编码方式可以满足不同的精度和分辨率要求。
其次，磁编码器的工作原理还包括磁头检测。
磁头是磁编码器中的重要部件，它负责感知磁场的变化并将其转换成电信号。
磁头的设计和材料选择对磁编码器的性能有着重要影响。
通常情况下，磁头会根据磁场的变化产生不同的电压信号，这些信号会随着磁头的移动而变化，从而实现位置和速度的检测。
最后，磁编码器的工作原理还涉及信号处理。
磁头检测到的电信号会经过信号处理器进行处理和解码，最终输出位置和速度的数字信号。
信号处理器可以对电信号进行放大、滤波、数字化等处理，以确保输出的信号稳定可靠。
同时，信号处理器还可以根据具体的应用需求进行信号解码和转换，以满足不同的控制系统要求。
总的来说，磁编码器通过磁道编码、磁头检测和信号处理这三个步骤来实现位置和速度的测量。
其工作原理复杂而精密，可以满足不同应用场景下的精度和分辨率要求。
磁编码器在机械制造、自动化控制等领域有着广泛的应用，对于提高系统的稳定性和精度具有重要意义。
磁编码器工作原理
磁编码器工作原理
磁编码器是一种用于测量旋转运动的传感器，广泛应用于机器人、制造业等领域。
它能够通过检测磁场变化来测量旋转的角度和速度。
下面，我们来了解一下磁编码器的工作原理。
1、磁编码器的结构
磁编码器由三部分组成：定位组件、读写头和旋转盘。
其中，定位组件和读写头固定不动，旋转盘与被测物体连接，旋转时可在定位组件和读写头之间进行运动。
2、定位组件的作用
定位组件是磁编码器的一个重要部分，由多个磁场传感器组成。
它能够检测旋转盘上的磁铁的位置，产生磁场信号，并将信号传递给读写头。
3、读写头的作用
读写头是磁编码器的核心部件之一，通过检测定位组件中的磁场信号来判断旋转盘的位置。
读写头与定位组件之间的距离非常短，如果旋转盘上的磁铁靠近定位组件，读写头就会感应到磁场变化。
4、旋转盘的作用
旋转盘是磁编码器的另一个重要部分。
它由一组磁铁组成，安装在被测物体上。
当被测物体旋转时，旋转盘上的磁铁也会旋转，从而改变磁场的分布。
磁编码器通过检测磁场变化来测量旋转的角度和速度。
5、工作原理
当磁铁靠近定位组件时，定位组件会产生磁场信号，并将信号传递给读写头。
然后，读写头可以分析磁场信号的强度和位置，确定旋转盘的位置。
通过连续测量旋转盘的位置变化，可以计算出旋转的角度和速度。
总之，磁编码器通过检测磁场变化实现测量被测物体的旋转运动。
它具有精度高、可靠性好、响应速度快等优点，已被广泛应用于工业自动化、机器人、数控机床等领域。
磁编码器原理
磁编码器原理磁编码器是一种常用的位置传感器，它可以将旋转或线性运动的位置转换成电信号。
磁编码器通常由磁性传感器和磁性标记物组成，通过检测磁场的变化来确定位置。
在本文中，我们将介绍磁编码器的工作原理以及其在工业和机械领域中的应用。
磁编码器的工作原理基于磁场的变化。
在磁编码器中，通常会有一个固定的磁性传感器和一个安装在旋转轴或线性运动轴上的磁性标记物。
当旋转轴或线性运动轴移动时，磁性标记物会改变磁场的分布，磁性传感器会检测到这种变化并将其转换成电信号。
通过分析这些电信号，我们可以确定旋转轴或线性运动轴的位置。
磁编码器通常分为绝对值编码器和增量编码器两种类型。
绝对值编码器可以直接读取旋转轴或线性运动轴的绝对位置，而增量编码器则只能读取位置的增量变化。
绝对值编码器通常具有更高的精度和分辨率，但成本也更高。
增量编码器则更为简单和经济实惠。
磁编码器在工业和机械领域中具有广泛的应用。
它可以用于测量机械臂的位置，控制电机的转速，以及监测工件在生产线上的位置。
磁编码器的高精度和稳定性使其成为许多自动化系统中不可或缺的部分。
除了工业和机械领域，磁编码器还被广泛应用于医疗设备、航空航天和科学研究等领域。
它们可以帮助医生精确定位手术工具的位置，监测飞机和航天器的姿态，以及记录科学实验中的运动轨迹。
总之，磁编码器是一种重要的位置传感器，它通过检测磁场的变化来确定旋转轴或线性运动轴的位置。
它在工业和机械领域中有着广泛的应用，并且在许多其他领域也发挥着重要作用。
随着科技的不断发展，相信磁编码器将会有更广阔的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁性编码器构成及原理
磁性编码器主要部分由磁阻传感器、磁鼓、信号处理电路组成。
将磁鼓刻录成等间距的小磁极，磁极被磁化后，旋转时产生周期分布的空间漏磁场。
磁传感器探头通过磁电阻效应将变化着的磁场信号转化为电阻阻值的变化，在外加电势的作用下，变化的电阻值转化成电压的变化，经过后续信号处理电路的处理，模拟的电压信号转化成计算机可以识别的数字信号，实现磁旋转编码器的编码功能。
磁鼓充磁的目的是使磁鼓上的一个个小磁极被磁化，这样在磁鼓随着电动机旋转时，磁鼓能产生周期变化的空间漏磁，作用于磁电阻之上，实现编码功能。
磁鼓磁极的个数决定着编码器的分辨率，磁鼓磁极的均匀性和剩磁强弱是决定编码器结构和输出信号质量的重要参数。
下图：磁鼓表面的磁极分布
磁阻传感器是磁阻敏感元件做成，磁阻器件可以分为半导体磁阻器件和强磁性磁阻器件。
为了提高信号采样的灵敏度，同时考虑到差动结构对敏感元件温度特性的补偿效应，一般在充磁间距λ内，刻蚀2个位相差为丌／2的条纹，构成半桥串联网络。
如下图：
同时，为了提高编码器的分辨率，可以在磁头上并列多个磁阻敏感元件，在加电压的情况下，磁阻元件通过磁鼓旋转输出相应正弦波。
其原理可简单解释：磁鼓产生NS的磁场作圆周运动,磁阻元件做成的传感器随磁场变化电阻也随之变化，并感测出SinA，SinB 两个电压波形。
磁阻传感器的构造如图，由8个磁阻分为两组相距1/4 NS间距。
在Mr1，Mr2与Mr3，Mr4的接点处可检出Sin电压波形，同样原理在Mr1‘，Mr2‘与Mr3‘，Mr4‘的接点处可检出SinB电压波
形。
磁阻元件构成的磁阻传感器等效图
从磁阻传感器输出的两路波形
信号处理电路：SinA，SinB 信号到达信号处理电路后，为了能在cpu 取样的范围内，需对波形进行调整。
首先AB相信号需先做DC电压准位调整，使AB相信号直流准位位于DSP A/D取样电压范围的中点，且振幅不超过取样电压范围，AB相信号再经过模拟滤波器及数字滤波器，将高频及谐波滤除后，通过DSP高速运算能力实时地将计算出位置和速度；另外还有一种处理方法是将SinA、SinB 信号直接通过信号处理电路转换成方波后再进DSP。
后者可能软件处理起来更方便一些。
2013年9月2日
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
