通信电子EMC设计案例
《EMC成功案例分析》课件
EMC解决方案帮助公司B确保数 据安全，提高了业务可靠性。
公司C的EMC成功案例分析
市场扩张
通过EMC技术的应用，公司C 成功进军新市场，扩大了业 务规模。
创新产品
EMC战略帮助公司C推出了一 系列创新产品，满足了客户 不断变化的需求。
客户满意度
由于EMC的应用，公司C客户 满意度大幅提高，获得了更 多业务合作机会。
公司D的EMC成功案例分析
业绩提升 团队协作 技术创新
EMC战略帮助公司D实现了业绩的快速增长，提 升了市场竞争力。
通过EMC技术的运用，公司D团队协作能力大幅 提升，提高了工作效率。
公司D通过EMC解决方案实现了技术创新，推动 了产品升级和业务发展。
EMC成功的共同因素
• 高层领导支持 • 专业团队的奉献和努力 • 技术创新和应用 • 市场战略的正确决策
《EMC成功案例分析》 PPT课件
欢迎大家来到本次《EMC成功案例分析》的PPT课件。本课件将向您介绍多个 成功案例，帮助您理解如何通过EMC实现业务目标。
案例背景介绍
在这一部分，我们将简要介绍EMC成功案例的背景信息，包括案例来源和行 业背景。
公司A的EMC成功案例分析
1
挑战
面对市场竞争激烈，公司A需要寻找新的增长机遇。
2
EMC解决方案
通过实施EMC战略，公司A成功转型，并扩大了市场份额。
3
成果
公司A取得了业务增长和盈利能力提升的显著成果。
公司B的EMC成功案例分析
数据中心创新
公司B通过EMC战略，在数据中 心方面取得了突破性的创新。
云计算应用
Байду номын сангаас
安全保障
借助EMC技术，公司B成功实施 了云计算战略，提高了运营效率。

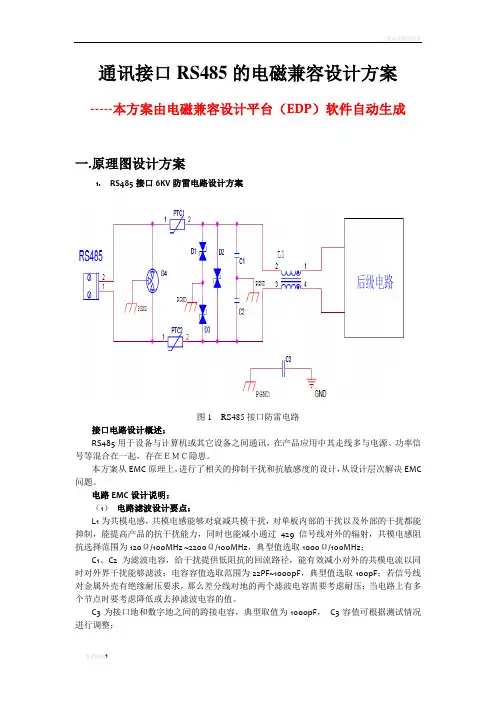

通讯接口RS485的EMC设计方案
通讯接口RS485的电磁兼容设计方案-----本方案由电磁兼容设计平台（EDP）软件自动生成一.原理图设计方案1. RS485接口6KV防雷电路设计方案图1 RS485接口防雷电路接口电路设计概述：RS485用于设备与计算机或其它设备之间通讯，在产品应用中其走线多与电源、功率信号等混合在一起，存在ＥＭＣ隐患。
本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计，从设计层次解决EMC 问题。
电路EMC设计说明：（1）电路滤波设计要点：L1为共模电感，共模电感能够对衰减共模干扰，对单板内部的干扰以及外部的干扰都能抑制，能提高产品的抗干扰能力，同时也能减小通过429信号线对外的辐射，共模电感阻抗选择范围为120Ω/100MHz ~2200Ω/100MHz，典型值选取1000Ω/100MHz；C1、C2为滤波电容，给干扰提供低阻抗的回流路径，能有效减小对外的共模电流以同时对外界干扰能够滤波；电容容值选取范围为22PF~1000pF，典型值选取100pF；若信号线对金属外壳有绝缘耐压要求，那么差分线对地的两个滤波电容需要考虑耐压；当电路上有多个节点时要考虑降低或去掉滤波电容的值。
C3为接口地和数字地之间的跨接电容，典型取值为1000pF，C3容值可根据测试情况进行调整；（2）电路防雷设计要点：为了达到IEC61000-4-5或GB17626.5标准，共模6KV，差摸2KV的防雷测试要求，D4为三端气体放电管组成第一级防护电路，用于抑制线路上的共模以及差模浪涌干扰，防止干扰通过信号线影响下一级电路；气体放电管标称电压VBRW要求大于13V，峰值电流IPP要求大于等于143A；峰值功率WPP要求大于等于1859W；PTC1、PTC2为热敏电阻组成第二级防护电路，典型取值为10Ω/2W；为保证气体放电管能顺利的导通，泄放大能量必须增加此电阻进行分压，确保大部分能量通过气体放电管走掉；D1~D3为TSS管（半导体放电管）组成第三级防护电路，TSS管标称电压VBRW要求大于8V，峰值电流IPP要求大于等于143A；峰值功率WPP要求大于等于1144W；接口电路设计备注：如果设备为金属外壳，同时单板可以独立的划分出接口地，那么金属外壳与接口地直接电气连接，且单板地与接口地通过1000pF电容相连；如果设备为非金属外壳，那么接口地PGND与单板数字地GND直接电气连接。

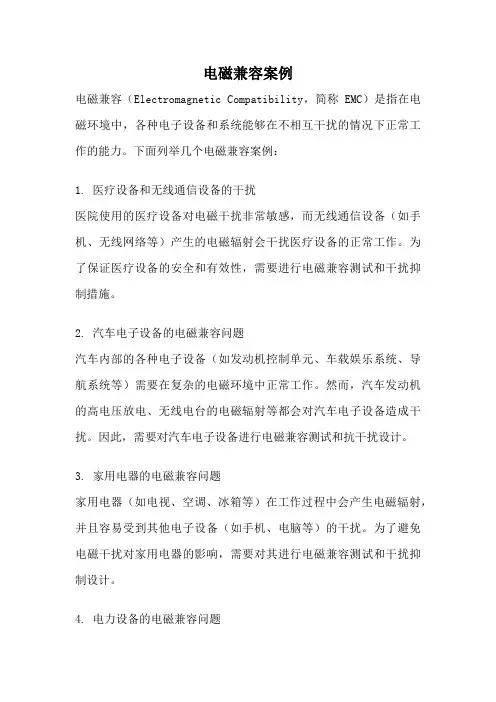

电磁兼容案例
电磁兼容案例电磁兼容（Electromagnetic Compatibility，简称EMC）是指在电磁环境中，各种电子设备和系统能够在不相互干扰的情况下正常工作的能力。
下面列举几个电磁兼容案例：1. 医疗设备和无线通信设备的干扰医院使用的医疗设备对电磁干扰非常敏感，而无线通信设备（如手机、无线网络等）产生的电磁辐射会干扰医疗设备的正常工作。
为了保证医疗设备的安全和有效性，需要进行电磁兼容测试和干扰抑制措施。
2. 汽车电子设备的电磁兼容问题汽车内部的各种电子设备（如发动机控制单元、车载娱乐系统、导航系统等）需要在复杂的电磁环境中正常工作。
然而，汽车发动机的高电压放电、无线电台的电磁辐射等都会对汽车电子设备造成干扰。
因此，需要对汽车电子设备进行电磁兼容测试和抗干扰设计。
3. 家用电器的电磁兼容问题家用电器（如电视、空调、冰箱等）在工作过程中会产生电磁辐射，并且容易受到其他电子设备（如手机、电脑等）的干扰。
为了避免电磁干扰对家用电器的影响，需要对其进行电磁兼容测试和干扰抑制设计。
4. 电力设备的电磁兼容问题电力设备（如变压器、电力电容器、高压开关等）在工作过程中会产生强烈的电磁场，如果没有采取相应的电磁屏蔽措施，容易对周围的电子设备产生干扰。
因此，电力设备需要进行电磁兼容测试和电磁屏蔽设计。
5. 航空航天设备的电磁兼容问题航空航天设备（如飞机、卫星、导弹等）在高速运动和复杂电磁环境中工作，其电磁兼容性要求非常高。
因为电磁干扰可能导致设备故障和通信中断，甚至对安全产生严重影响。
因此，航空航天设备需要进行严格的电磁兼容测试和屏蔽设计。
6. 工业自动化设备的电磁兼容问题工业自动化设备（如PLC、传感器、伺服驱动器等）在工业生产环境中工作，受到电磁干扰的可能性较大。
电磁干扰可能导致设备故障、数据传输错误等问题，对工业生产造成严重影响。
因此，工业自动化设备需要进行电磁兼容测试和干扰抑制措施。
7. 电子产品的电磁兼容问题各种电子产品（如手机、电脑、摄像机等）在使用过程中会产生电磁辐射，并且容易受到其他电子设备的干扰。
AC220v,DC48v电路EMC设计方案
AC220v,DC48v电路EMC设计方案AC220V和DC48V是通信电子产品应用最广泛的工作电压，AC220V和DC48V电路的EMC 设计好坏关系到通信设备运行的稳定性，下面赛盛技术利用电磁兼容设计平台（EDP）从原理图方面设计两款电路的EMC设计方案。
1. AC220V电路2KV防雷滤波设计图1 AC220V电路2KV防雷滤波设计图2接口电路设计概述：交流电源接口通过电源线与电网连接为电气设备提供电能，产品在工作中产生各种干扰，如电源变换电路、高频变压器、数字电路等产生的干扰，这些干扰通过电源接口形成对电网的传导干扰以及对空间的辐射干扰；当电网上有大功率感性负载通断或电网遭受雷击时，会在电源接口产生瞬态的脉冲干扰和浪涌干扰，若电源接口不进行防护滤波设计，这些干扰容易影响产品的正常工作，雷电干扰甚至能损坏设备，因此交流电源接口需要进行电磁兼容设计，确保设备工作稳定；本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计；同时兼容接口防雷设计；本方案防雷电路设计可通过IEC61000-4-5标准，共模2000V，差摸1000V的接口防雷测试。
电路EMC设计说明：（1）电路滤波设计要点：L1、C1、C3、C4组成第一级滤波电路。
C1为差模滤波电容，主要滤除差模干扰；C3、C4为共模滤波电容，为共模干扰提供低阻抗回路；L1为共模滤波电感，对共模干扰进行抑制。
L2、C2、C5、C6组成第二级滤波电路，C2为差模滤波电容，主要滤除差模干扰，C5、C6为共模滤波电容，为共模干扰提供低阻抗回路，L2为共模滤波电感，对共模干扰进行抑制；若产品功率大，干扰强，单级滤波插入损耗有限，则设计前期需要考虑多级滤波；C19为整流桥的高频滤波电容，一般采用小电容，主要为整理桥的高频谐波电流提供回流路径；C20为变压器的高频滤波电容，一般采用小电容，主要为变压器的高频谐波电流提供回流路径；C15和R13组成续流管上的削尖峰电路，C15电容典型取值为1000pF，R13电阻典型取值为10Ω；C12和R12组成PWM控制线上的滤波电路，C12电容典型取值为47pF，R12电阻典型取值为10Ω，其值可根据后续测试情况进行调整；L4和C8组成输出端滤波电路，主要为输出端口进行共模和差模滤波；各种功能地通过电容连接，电容典型取值为1000pF，其值可根据后续测试情况进行调整；（2）电路防护设计要点RV1、RV2、RV3、GDT1组成第一级防护电路，其中RV1进行差模防护、RV2、RV3、GDT1进行共模防护。
emc电磁兼容设计与测试案例分析
emc电磁兼容设计与测试案例分析
电磁兼容性（EMC）设计和测试案例分析是指在设计、制造和入
网系统产品时，使用规范和测试方法，检测出其EMC行为。
本文将介
绍用于EMC设计和测试的常用方法和技术，以及常见的案例分析。
首先，要搞清楚EMC测试的目的。
有两个主要的方面需要考虑：
一是抑制电磁波的发射，以确保其周围环境或附近系统不受EMC污染；二是防止EMC干扰自身系统。
为了做到这一点，需要考虑系统的整体
结构，特别是各组件之间的共性与局部信号分布特性，以及由各组件
信号导致的EMC干扰和故障影响。
其次是EMC设计方法。
EMC设计流程主要包括总体设计、EMC抑制、EMC测试、仿真分析和调试调试等等。
具体的步骤就是可用性分析、选择民用和兼容的电子元器件、排列电子元器件、降低EMC/EMI噪声源、分离电源和电路、抑制电缆电磁感应、引入EMI抑制组件、使用EMC封装等等。
最后是EMC测试案例分析。
常见的EMC案例分析包括测试电源线
的EMC性能、测试产品的电磁干扰抑制治理能力等。
通常，测试主要
通过发射测量等标准EMC测试方法来完成，以确定产品能够在EMC环
境中正常运行，减少EMC/EMI干扰对其他系统的损害。
emc研究案例
emc研究案例EMC（电磁兼容性）研究案例：1. EMC设计优化案例：某家电公司开发了一款新型家用电器，但在进行EMC测试时发现其辐射干扰严重超标。
经过研究，发现是电路布局不合理导致的，通过优化电路布局和添加滤波器，成功降低了辐射干扰，使产品符合EMC标准。
2. EMC故障排查案例：某铁路信号系统出现频繁的通信故障，经过调查发现是因为信号线路与高压输电线路相近，导致电磁干扰引起的。
通过重新布线、增加屏蔽措施等方法，成功解决了通信故障问题。
3. EMC电容选择案例：某汽车电子系统在高温环境下出现电容失效的问题，经过研究发现是电容选择不当导致的。
通过更换适合高温环境的电容，解决了电容失效的问题，提高了产品的可靠性。
4. EMC电磁兼容设计指导案例：某航空电子设备在实际使用中出现了严重的电磁干扰问题，经过研究发现是设备的电磁屏蔽设计不足导致的。
通过改进屏蔽结构和增加屏蔽材料，成功降低了电磁干扰，保证了设备的正常运行。
5. EMC电源线抗干扰设计案例：某工业控制设备在电源线上遭受到严重的电磁干扰，导致设备无法正常工作。
经过研究发现是电源线抗干扰设计不足导致的。
通过增加滤波器和改进接地措施，成功降低了电磁干扰，保证了设备的正常运行。
6. EMC防护设计案例：某军事通讯设备在电磁环境中遭受到严重的辐射干扰，导致通讯信号质量下降。
经过研究发现是设备的外壳屏蔽不足导致的。
通过增加金属屏蔽罩和优化接地结构，成功提高了设备的抗干扰能力，保证了通讯信号的稳定性。
7. EMC辐射源定位案例：某医疗设备在使用过程中出现了无线电干扰的问题，经过研究发现是附近的无线电发射台产生的辐射干扰。
通过使用EMC测试仪器定位辐射源，并采取屏蔽措施，成功解决了干扰问题，保证了设备的正常工作。
8. EMC标准研究案例：某电子产品公司开发的一款新型消费电子产品需要符合EMC标准，但在进行测试时发现不符合要求。
经过研究发现是产品的辐射和抗干扰能力需要改进。
X043EMC案例分析及接口电路设计-ESD案例整改
司
公
限
有
术
测试结果：
技
盛
赛 样机空气放电±8KV（20 次）有较大改善，出现重启现象的测试点减少；
市
圳
深结果分析：图 6 出 Nhomakorabea死机或重启现象的测试点
单板内部走线不合理，较长的走线环路较大，且没有进行滤波控制，极易空间耦 合外部干扰（ESD 干扰），导致系统复位；
（5） 在措施（4）的基础上，将扬声器接口、摄像头接口增加多孔珠进行滤波： 测试结果：
样机空气放电±8KV（20 次），接触放电±6KV（20 次），未出现重启/死机现象； 结果分析：
扬声器接口、摄像头接口滤波处理不当，导致静电干扰通过接口进入单板内部； 在后续原理图设计中，建议完善信号接口的滤波电路；
司 公 限 有 术 技 盛 赛 市 圳 深 图 12 顶底层重合走线
【问题改善建议】顶底层走线投影避免产生重合，要求交叉走线；
4. 产品回归验证结果
经过改板后的产品，满足标准 GB/T 17626.2 中的 ESD 测试要求（接触放电：正负 6KV； 空气放电：正负 8KV）。 赛盛技术专注与 EMC 设计、整改、仿真、培训、测试等技术服务，可关注“深圳市赛 盛技术有限公司”公众号，了解最新资讯。
司
公 限 性能判据：判据 B ,不允许出现重启、死机等现象；
测试参数设置
有 术
盛技 试验电压：接触放电：正负 6KV；空气放电：正负 8KV;
市赛 放电次数：每放电点不少于 20 次（正/负各 10 次）
深圳 测试现象与结果
图 1 出现死机或重启现象的测试点 面板处（FAIL）：
手机安规 EMC测试案例分析
那么什么是电磁兼容（EMC）呢？
电磁兼容（EMC）是指设备或系统在其电磁环境 中能正常工作且不对该环境中任何事物构成不能承 受的电磁骚扰的能力。
EMC的构成要素：
电磁兼容性 EMC
电磁干扰 EMI
电磁敏感性 EMS
目前国内使用的手机制式
前国内使用的手机有五种制式，分别是GSM手机，CDMA手机，TD-SCDMA手机， WCDMA手机和CDMA2000手机，详见下表
辐射骚扰与传导骚扰测试，是使用充电器为手机进行充电，手机保持通信状态并最大
功率发射的情况下进行电磁兼容测试，即测试的结果是手机与充电器联合工作的情况下 的测试结果，不合格的原因可能是充电器造成的，也可能是手机本身造成的，也可能是 手机与充电器联合工作时兼容性不好而不合格。
辐射骚扰传导骚扰相关问题的改进建议
问题的具体分析
通话中断：造成通话中断的主要原因是静电放电对手机内部的射频电 路和或基带电路造成影响，造成了通信信噪比的下降，信号同步出现 问题，从而造成通话中断； 自动关机或重启：基带电路的复位电路受到静电的干扰导致手机误关 机或重启； 部分器件失效：静电放电过程中高电压和高电流导致器件的热失效或 者绝缘击穿。也可能受到静电放电过程中的强电磁场影响导致器件暂 时失效；
序号 名称 通信技术 频段（MHz） 频段1：890-915 频段2：1710-1785 备注
1
GSM手机
频分双工
2G手机 second generation
2
CDMA手机
码分多址接入
825-840
3
TD-SCDMA手机
时分-同步码分多址接入
频段1：1880-1900 频段2：2010-2025 3G手机 3rd Generation
常用EMC器件简介
该案例主要介绍了某电子产品电源电路的设计过程，包括电源拓扑的选择、功率器件的选型、电磁兼容器件的选 用等。在设计过程中，需要考虑电源电路的效率、体积、重量、可靠性等多个方面，同时还需要进行详细的电磁 兼容测试，以确保产品在各种电磁环境下能够正常工作。
某通信设备信号完整性设计案例
总结词
信号完整性设计是通信设备中非常重要的环节，通过合理选择和设计信号完整性方案，可以有效地提 高设备的传输性能和稳定性。
详细描述
该案例主要介绍了某工业自动化设备电磁兼 容设计的过程，包括电源滤波器的设计、信 号隔离器件的选型、电磁屏蔽材料的选择等 。在设计过程中，需要考虑设备的运行环境 、干扰源、传输介质等多个方面，同时还需 要进行详细的电磁兼容测试，以确保设备在
各种电磁环境下能够正常工作。
THANKS
谢谢您的观看
电容
用于存储电能，具有隔直流、通交流 的特点，可用于旁路、去耦、滤波等 。
电感
用于存储磁场能，具有隔交流、通直 流的特点，可用于扼流、滤波等。
磁珠/磁环
磁珠
由铁氧体制成，具有高电阻、高磁导率 的特点，可用于抑制高频噪声或电磁干 扰。
VS
磁环
由铁氧体制成，具有高磁导率、低电阻的 特点，可用于抑制低频噪声或电磁干扰。
共模阻抗
共模阻抗是抑制共模干扰的重要参数，高共模阻抗能够有效地抑制共模干扰。
环境条件
工作温度
不同的EMC器件有着不同的工作 温度范围，选用时需要考虑实际 工作环境温度。
工作湿度
湿度对EMC器件的性能和使用寿 命有一定影响，需根据实际工作 环境湿度进行选择。
机械强度
某些EMC器件需要承受一定的机 械应力，如连接线的弯曲、拉伸 等，需要考虑器件的机械强度。
电磁兼容案例
电磁兼容案例电磁兼容（Electromagnetic Compatibility，EMC）问题是当下电子设备设计与应用领域中一个备受关注的重要议题。
在日益增多的电子设备和系统相互联接的情况下，电磁兼容性已经成为确保这些设备和系统在同一环境中共存并正常工作的关键因素。
本文将通过介绍一些电磁兼容案例，阐述不同情况下的问题与应对措施，希望能够加深对电磁兼容性问题的理解。
1. 电磁干扰导致的通信系统故障案例一：某工厂的通信系统频繁出现故障，导致生产调度混乱，直接影响生产效率。
经过调查，发现工厂某设备的电磁辐射干扰了通信设备的正常工作，造成了通信系统频繁故障。
解决方案：对该设备进行电磁辐射测试，确认干扰源并采取屏蔽措施，同时对通信设备进行抗干扰设计。
最终，对设备进行重新布局并加装屏蔽罩，通信系统故障得到了解决。
2. 医疗设备电磁干扰案例案例二：某医院手术室内的电子设备频繁出现异常，医疗设备工作不稳定，影响了手术的顺利进行。
经过调查排查，发现手术室内其他设备电磁辐射干扰了医疗设备的正常工作。
解决方案：对手术室内所有电子设备进行电磁兼容测试，确认干扰源并采取屏蔽措施，通过空间隔离和干扰源屏蔽等方法，以及医疗设备本身的抗干扰设计，最终解决了医疗设备的电磁干扰问题，保障了医疗手术的安全进行。
3. 电磁兼容对飞机系统的影响案例三：某型号飞机上仪表板出现了电子设备频繁干扰导致数据传输不稳定的情况，造成了航班数据显示异常，影响了飞行数据的准确性。
解决方案：对飞机上的所有电子设备进行电磁兼容测试，识别出干扰源，对飞机内部布局进行调整，引入抗干扰设计，提高飞行数据传输的稳定性。
通过重新设计和布局仪表板上的电子设备，最终解决了飞机系统的电磁兼容问题。
以上案例展示了电磁兼容性问题在不同领域中的典型表现以及相应的解决方案。
随着电子设备的普及和应用范围的扩大，对电磁兼容性问题的重视程度也在不断提升。
唯有加深对电磁兼容性的认识，并不断改进设备设计和应对措施，才能更好地保障电子设备的正常运行，确保各种设备在同一环境中共存并协调工作，推动电子科技的发展。
生活中emc案例
生活中emc案例EMC（电磁兼容）是指电子设备在电磁环境中，能够正常工作而不干扰其他设备，同时也不受到其他设备干扰的能力。
在日常生活中，我们可以找到许多与EMC相关的案例。
以下是十个符合标题要求的EMC案例：1. 家庭网络设备干扰电视信号在家中，当我们使用无线路由器或其他网络设备时，有时会发现电视信号变得模糊或中断。
这是因为网络设备发出的电磁辐射干扰了电视信号的接收。
2. 手机在医院内造成干扰在医院内，由于手机发射的电磁波可能会干扰医疗设备的正常运行，因此通常要求禁止使用手机。
这是为了确保医疗设备的工作稳定和准确。
3. 电磁辐射对人体健康的影响长期暴露在高强度电磁辐射环境中可能对人体健康产生负面影响。
例如，一些研究表明，长时间接触手机的电磁辐射可能与脑肿瘤的发生有关。
4. 电磁辐射对心脏起搏器的影响心脏起搏器是一种用于维持心脏正常跳动的医疗设备。
由于电磁辐射可能会干扰心脏起搏器的工作，因此在一些场所，如机场和医院，通常要求禁止携带手机等电子设备。
5. 电子设备间的干扰在办公室或家庭环境中，当多个电子设备同时工作时，它们之间的电磁辐射可能会相互干扰，导致设备的性能下降或功能失效。
6. 电动车充电器的电磁辐射电动车充电器在充电时会产生电磁辐射。
因此，在充电器附近的人可能受到较高水平的电磁辐射，这可能对健康产生潜在影响。
7. 汽车电子设备的相互干扰现代汽车中使用了许多电子设备，如GPS导航系统、蓝牙连接等。
当这些设备同时工作时，它们之间的电磁辐射可能会相互干扰，导致系统故障或信号不稳定。
8. 电磁辐射对飞机的影响电磁辐射可能会对飞机上的电子设备产生干扰，从而影响飞机的正常运行。
因此，在飞机起飞和降落阶段，乘客通常被要求关闭或将手机等电子设备设置为飞行模式。
9. 影响无线电通信的电磁干扰在无线电通信中，电磁干扰可能会导致信号质量下降或通信中断。
这种干扰可能来自其他无线设备、电力线或其他电磁源。
10. 电磁辐射对电力设备的影响电力设备的正常运行可能会受到电磁辐射的干扰。
EMC 案例分享-1173(Bigtimer)传导整改案例分析
CN2 MO T_ A
1 2
Q2 S8050H
Q8 S8050H
R47 10K
R48 5 .1 R 1 W
C4 100nF
GND GND
FA N_ IAN I
HEA T2 _ C O
5V J4 J2 J5 J7 J9
5V
J6 J8 J1 J3
A
HEAT1_CO HEAT1_CO
FA N_ IA NI
C2 100nF
C1 100nF
g com1
d1
d com2
e
com3
CN7 S
CN8 OUT
1 1
1 1
R19 R32 51R1206
C5 10nF 1000V
R9
C1
10K
100nF
TR1 BT1 3 1
R24 2K 1206
Q1 BC8 4 6 B
R6 4 .7 K
R10 10K
MIX_ CO
S5 Top T Controller
RT1 PTC
t
M2 Top DC MOTOR
1 1
1 1
CN1 L
1 1
F1 3.15A 250V
ACL
1 1
230Vac 50/60Hz
VR2
CN6
10D471K
N
C6 470nF 275Vac C6 changed to 470nF
RW1 20R2W
R7 Deleted
PB2/PTPI/TX/PTP/AN2
PC0/KEY5
PB7/INT1/KEY4/AN7
PC1/KEY6
PB6/PTCK/KEY3/AN6
PC2/KEY7
电磁兼容emc原理设计与故障排除实例详解
电磁兼容emc原理设计与故障排除实例详解电磁兼容（EMC）是指电子设备在电磁环境中的互相影响和相互兼容性的问题。
在电子设备的设计和制造过程中，EMC问题是必须要考虑的一个重要因素。
本文将以EMC原理为基础，通过实例详解EMC的设计和故障排除。
EMC原理EMC原理是指在电磁环境中，电子设备之间的相互影响和相互兼容性的问题。
在电子设备的设计和制造过程中，EMC问题是必须要考虑的一个重要因素。
EMC原理主要包括以下几个方面：1. 电磁辐射：电子设备在工作时会产生电磁辐射，这种辐射会对周围的电子设备产生干扰。
2. 电磁感应：电子设备在工作时会受到周围电子设备的电磁感应，这种感应会对电子设备的工作产生影响。
3. 电磁屏蔽：电子设备在设计时需要考虑电磁屏蔽的问题，以减少电磁辐射和电磁感应的影响。
4. 地线设计：地线设计是EMC设计中非常重要的一部分，它可以有效地减少电磁辐射和电磁感应的影响。
EMC设计实例在EMC设计中，需要考虑到电磁辐射、电磁感应、电磁屏蔽和地线设计等问题。
下面以一个电子设备的设计为例，详细介绍EMC设计的过程。
1. 电磁辐射：在电子设备的设计中，需要考虑到电磁辐射的问题。
为了减少电磁辐射的影响，可以采用以下措施：（1）采用低噪声电源，减少电源噪声的干扰。
（2）采用合适的滤波器，减少电磁辐射的干扰。
（3）采用合适的布线方式，减少电磁辐射的干扰。
2. 电磁感应：在电子设备的设计中，需要考虑到电磁感应的问题。
为了减少电磁感应的影响，可以采用以下措施：（1）采用合适的屏蔽材料，减少电磁感应的干扰。
（2）采用合适的布线方式，减少电磁感应的干扰。
3. 电磁屏蔽：在电子设备的设计中，需要考虑到电磁屏蔽的问题。
为了减少电磁屏蔽的影响，可以采用以下措施：（1）采用合适的屏蔽材料，减少电磁屏蔽的干扰。
（2）采用合适的布线方式，减少电磁屏蔽的干扰。
4. 地线设计：在电子设备的设计中，需要考虑到地线设计的问题。
EMC电磁兼容设计与案例分析
EMC电磁兼容设计与案例分析电磁兼容（EMC）设计是用来确保电子产品在电磁环境中能够正常工作并且不会产生电磁干扰的设计方法。
在当今的电子设备日益普及的情况下，EMC设计变得越来越重要。
本文将介绍EMC设计的基本原理和方法，并通过实际案例分析来说明EMC设计的重要性以及如何有效地实施。
EMC设计的基本原理包括两个方面：抑制电磁辐射和抗干扰能力。
抑制电磁辐射是指设计电子产品时要减少其产生的电磁场，通过合适的布线、屏蔽和滤波等措施来减少辐射。
抗干扰能力则是指设计电子产品时要使其具有较强的抵抗外部电磁干扰的能力，通过合适的接地、屏蔽和滤波等措施来提高产品的抗干扰性能。
通过综合考虑这两个方面，可以有效地提高产品的EMC性能。
为了确保产品的EMC性能符合相关标准和规范，需要进行EMC测试和认证。
EMC测试是指通过实验室测试来评估产品在电磁环境中的性能，主要包括辐射测试和传导测试。
辐射测试是指检测产品产生的电磁辐射是否符合标准要求，传导测试是指检测产品的抗干扰性能是否符合标准要求。
通过EMC测试和认证，可以确保产品在市场上的合法性和竞争力。
下面通过一个实际案例来说明EMC设计的重要性和实施方法。
假设公司生产的电子设备在市场推出后，用户反映在使用过程中经常出现干扰问题，导致设备无法正常工作。
经过调查发现，这些问题是由于产品的EMC性能不佳所致。
为了解决这一问题，公司决定进行EMC设计优化和测试。
首先，通过分析产品的电路结构和工作原理，确定存在的EMC问题和可能的干扰源。
然后，根据产品的特点和要求，设计合适的EMC解决方案，包括增加屏蔽、改进接地、增加滤波等措施。
接着，对产品进行EMC测试，评估其在电磁环境中的性能，并根据测试结果进行调整和优化。
最后，重新测试产品，确保其符合相关标准和规范要求。
通过上述的步骤，公司成功解决了产品的EMC问题，提高了产品的市场竞争力和用户满意度。
这个案例说明了EMC设计对产品性能和质量的重要性，以及有效实施EMC设计的方法和步骤。
电子电路布局的EMC设计准则和示例
电子电路布局的EMC设计准则和示例EMC（Electromagnetic Compatibility，电磁兼容性）是指电子设备在电磁环境中无相互干扰且能正常工作的能力。
在电路设计过程中，EMC设计是非常重要的一环，它能够保证电子设备正常运行，并减少电磁干扰对其他设备的影响。
本文将介绍电子电路布局的EMC设计准则和示例，并详细列举步骤。
一、EMC设计准则：1. 尽量减少回路长度：回路长度越长，电磁波传播的路径就越长，干扰信号的问题会更加严重。
因此，在设计电路布局时要尽量缩短回路长度。
2. 适当使用铺铜：通过合理使用铺铜层来减少回路的阻抗，降低电磁辐射的问题。
同时，铺铜层还可用于建立大地平面，增加电磁屏蔽效果。
3. 保持信号线和电源线的分离：为了避免信号线和电源线之间互相干扰，应尽量将它们分离开来布局。
可以使用不同的铺铜层或间隔来隔离信号线和电源线。
4. 避免信号线和辐射物体的交叉：辐射物体包括传输线、散射线和天线等。
信号线和辐射物体之间的交叉会引起电磁干扰，因此应避免它们的交叉。
5. 采用合适的布局规划：合理规划电路板上各部分的位置，确保信号的传输路径尽可能短，同时也要考虑到布线、阻抗匹配等问题。
6. 控制布线走线：布线走线要遵循短、粗、宽、直的原则，尽可能减小阻抗，降低交叉干扰，提高信号质量。
7. 合理选择元器件：选择合适的元器件对EMC设计非常重要。
应选择与EMC 要求相符的低噪声、低电磁辐射的元器件，并尽量避免使用有明显辐射磁场的元器件。
8. 加强接地设计：良好的接地设计可以提高电磁屏蔽效果，减少电磁辐射。
应在电路设计中充分考虑接地的布局和连接方法，并避免接地线的断开、升高阻抗等问题。
9. 使用滤波器和抑制器：滤波器和抑制器可以有效抑制电磁辐射和吸收噪声，提高电路的抗干扰能力。
在设计电路布局时，可以考虑加入合适的滤波器和抑制器，进一步提高电磁兼容性。
10. 增加屏蔽：对于特别敏感的部件或高频信号，可采用金属屏蔽罩或截获罩等形式进行屏蔽，减少电磁辐射和接收干扰。
移动通讯系统类EMC测试系统案例
移动通讯系统类EMC测试系统案例
某手机生产厂商EMC测试系统
● 系统介绍：
海泰电子根据多年的电磁兼容开发经验以及在手机通讯
HTEMC2000ATS测试系统研制的基础上，成功地为某手机生产制造厂商研制一套手机EMC测试系统。
该系统继承了HTEMC2000ATS的优点，并且根据手机实际情况，进行了更深入和细致的优化。
该手机电磁兼容测试系统包括两个大项：电磁骚扰测试和电磁抗扰度测试。
对照YD 1032-2000以及相关标准，这些测试项目可以表述为三个测试小项：
1）便携手机的机壳端口杂散骚扰（辐射杂散骚扰）：这项测试主要是在专用模式下测试从手机产品机壳发出的杂散骚扰信号，当然也包括由于发射机引起的杂散骚扰。
在空闲模式下，测试其机壳和内部结构以及内部连接电缆所发射的杂散骚扰信号。
2）辅助设备的机壳端口连续骚扰（辐射连续骚扰）：这项测试的测试对象是手机和其辅助设备（充电器），测试它们从机壳发出的杂散骚扰信号。
该测试项的测试频段远远小于辐射杂散骚扰的频段。
3）机壳端口辐射骚扰抗扰度测试：这项测试考核手机对辐射电磁场的承受能力，观其是否出现性能降低或故障。
● 功能介绍：
自动实现手机的EMC项目的测试。
● 系统特点
根据标准，自主研发
测试过程自动运行，无需人工调整硬件
测试性能稳定，测试效率提升
中文界面，功能完善，操作简捷
接收设备选用EMC频谱分析仪，适用性强
●实验室布置照片：。
电磁兼容 emc 技术及应用实例详解
电磁兼容emc 技术及应用实例详解电磁兼容（EMC）是指不同电子设备在同一电磁环境中共存并保持正常工作的能力。
在现代社会中，电子设备的数量和种类越来越多，它们之间的互相干扰和互不干扰的问题也成为了人们关注的焦点。
EMC技术就是解决这个问题的一种方案。
EMC技术可以分为两个方面，即抗扰度和抗干扰。
抗扰度是指设备自身的能力，即抵抗外界干扰的能力；而抗干扰是指设备对其他设备干扰的抵抗能力。
EMC技术的应用广泛，包括消费电子、通信设备、医疗设备、工业设备等各个领域。
以下是一些EMC技术应用的实例：1. 汽车电子系统：现代汽车装备了大量的电子设备，如发动机控制单元（ECU）、车载导航系统、车载娱乐系统等。
这些设备之间需要保持相互兼容，以确保汽车的正常运行。
同时，汽车内部的电子设备也需要抵抗外界干扰，以避免对驾驶员和乘客的安全产生影响。
2. 医疗设备：医疗设备的EMC要求非常严格，因为它们与人类的生命和健康直接相关。
例如，电子血压计、心电图仪、医用电刀等设备都需要抗扰度和抗干扰能力，以确保准确的测量和治疗结果。
3. 无线通信：无线通信系统的干扰问题是非常关键的。
例如，手机和基站之间的互相干扰可能导致通信质量下降或通话中断。
通过使用EMC技术，可以降低设备对未经授权的频谱的干扰，提高通信质量和可靠性。
4. 工业自动化：工业设备通常集成了大量的电子控制器和传感器，用于监测和控制各种工艺。
这些设备之间需要保持相互兼容，以确保工业过程的正常运行。
此外，工业环境中存在大量的电磁噪声，工业设备需要具备一定的抗干扰能力。
以上只是一些典型的EMC技术应用实例，实际上，EMC技术几乎涵盖了所有电子设备的相关领域。
通过正确地应用EMC技术，可以避免电子设备之间的干扰问题，提高设备的稳定性和可靠性，保障人们的生命和财产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信交换机电磁兼容设计方法目录一、产品信息 (3)1. 产品名称 (3)2. 测试标准 (3)3. 产品主要接口信息 (4)4. 产品内部主要电磁干扰源说明 (5)5. 产品结构信息 (5)6. 产品电缆信息 (5)二、产品EMC设计方案 (6)1. 接口电路原理图的EMC设计 (6)2. 电源电路原理图的EMC设计 (7)3. 关键电路原理图的EMC设计 (8)4. 屏蔽设计 (10)5. 连接器设计 (13)6. 线缆设计 (13)三、结束语 (15)一、产品信息1.产品名称高端多口光电交换机2.测试标准产品需要获得KEMA认证；同时需要获得CE认证。
EMI:FCC Class B, EN55022 Class BEMS:EN61000-4-2, EN61000-4-3, EN61000-4-4,EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-113.产品主要接口信息4.产品内部主要电磁干扰源说明5.产品结构信息产品设计要求：1、19英寸1U机架安装；2、无风扇和任何的旋转型器件；3、较强的EMC屏蔽特性。
6.产品电缆信息二、产品EMC设计方案列举以上产品信息部分项目EMC设计方案本方案由电磁兼容设计平台（EDP）软件自动生成1.接口电路原理图的EMC设计千兆以太网接口2KV防雷滤波设计图1 千兆以太网接口2KV防雷滤波设计接口电路设计概述：本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计；从设计层次解决EMC 问题；同时此电路兼容了千兆以太网接口防雷设计。
本防雷电路设计可通过IEC61000-4-5或GB17626.5标准，共模2KV，差摸1KV的非屏蔽平衡信号的接口防雷测试。
电路EMC设计说明：（1）电路滤波设计要点：U1为内置共模电感的网口变压器；网口变压器中心抽头要求采用BOB-smith电路设计，以达到信号阻抗匹配，抑制对外干扰的作用；L1、L2、CY1、CY2组成网口灯信号的滤波电路，L1、L2为磁珠，参考值均为600Ω/100MHz；CY1、CY2为电容，一般取值为1000pF；L3、CY3、CY4、CY5组成芯片电源信号的滤波电路，L3为磁珠，参考值为600Ω/100MHz；CY3、CY4和CY5为电容，一般取值分别为1000pF，100nF和100nF；C1~C4典型取值一般为100nF；（2）电路防雷设计要点：为了达到IEC61000-4-5或GB17626.5标准，共模2KV，差摸1KV的防雷测试要求，成本最低的设计方案就是变压器初级中心抽头通过防雷器件接地，电路图上的D6~D9可以选择成本较低的半导体放电管，但是要注意防护器件标称电压要求大于等于6V；防护器件峰值电流要求大于等于50A；防护器件峰值功率要求大于等于300 W。
注意选择半导体放电管，要注意器件“断态电压、维持电流”均要大于电路工作电压和工作电流。
雷击冲击能量越大，那么防护器件的通流量和器件残压越大。
为了防止防护器过大的残压通过变压器绕阻耦合冲击到变压器次级电路，差分线对上增加TVS管进行钳压，依据差分线上电压电平，TVS管启动电压取值5V；根据测试标准要求，对于非屏蔽的平衡信号，不要求强制性进行差模测试，所以对于差模干扰的防护要求，可以通过变压器自身绕阻来防护能量冲击，不需要增加差模防护器件。
接口电路设计备注：若设备为金属外壳，同时单板可以独立的划分出接口地，那么金属外壳与接口地直接电气连接，且单板地与接口地通过1000pF电容相连；若设备为非金属外壳，则可将电容C6去除，接口地与单板地直接电气相连。
2.电源电路原理图的EMC设计2KV防雷方案图2 2KV防雷方案接口电路概述：交流电源接口通过电源线与电网连接为电气设备提供电能，产品在工作中产生各种干扰，如电源变换电路、高频变压器、数字电路等产生的干扰，这些干扰通过电源接口形成对电网的传导干扰以及对空间的辐射干扰。
电路EMC设计说明：（1）电路滤波设计要点：L1、C1组成输入端滤波电路，L1为共模电感，主要滤除共模干扰；C1为差模滤波电容，主要滤除差模干扰；若产品功率大，干扰强，单级滤波插入损耗有限，则设计前期需要考虑多级滤波；C19为整流桥的高频滤波电容，一般采用小电容，主要为整理桥的高频谐波电流提供回流路径，其取值范围为100pF~0.1uF，典型取值为1000pF；C20为变压器的高频滤波电容，一般采用小电容，主要为变压器的高频谐波电流提供回流路径，其取值范围为100pF~10nF，典型取值为560pF；C15和R13组成续流管上的削尖峰电路，C15电容典型取值为1000pF，R13电阻典型取值为10Ω；C12和R12组成PWM控制线上的滤波电路，C12电容典型取值为47pF，R12电阻典型取值为10Ω，其值可根据后续测试情况进行调整；L4和C8组成输出端滤波电路，主要为输出端口进行共模和差模滤波；各种功能地通过电容C17连接，电容典型取值为1000pF，其值可根据后续测试情况进行调整；（2）电路防护设计要点在L/N线间采用压敏电阻RV1进行差模防护；（3）特殊要求电路中所有的电容应符合安规的要求，差模电容选取额定电压250V以上X电容，共模电容选取额定电压250V的Y电容；因为压敏电阻失效模式为短路，可能会造成大电流，所以需要增加保险丝F1，并且保险丝F1位置要靠近接口放置。
（4）器件选型要点交流电源接口电路中的X电容C1容值选举范围为0.1μF~2.0μF，典型值选取0.22μF；L1为共模电感，共模电感感值范围为100μH~30mH，典型值选取15mH；输出端的滤波电容C8取值范围为100PF~0.1uF，典型取值为10nF；RV1压敏电阻选择压敏电压范围466V~616V，典型值选取550V，压敏电阻RV1的通流量(10次冲击)选择大于等于167A；3.关键电路原理图的EMC设计CPU电路EMC设计CPU电路描述：CPU（Central Processing Unit）中文名称中处理器，CPU由运算器、控制器和寄存器及实现它们之间联系的数据、控制及状态的总线构成。
CPU电路EMC设计要点：（1）CPU时钟输出信号：增加始端RC滤波设计，减小干扰对外辐射发射；（2）CPU主电源输入：主电源输入管脚增加高频退耦电容和储能电容设计，对于每个电源管脚至少需要一个小电容进行滤波设计；（3）CPU锁相环电源：锁相环电源需要采用磁珠和电容的滤波设计，电容需要采用大小电容进行滤波设计；（4）CPU控制总线：在输出始端增加匹配电阻；（5）CPU数据总线、地址总线：在输出始端增加匹配电阻，如果在存储电路侧有增加匹配，则在CPU侧无需增加；（6）CPU复位信号：在靠近复位按钮侧增加TVS管做防静电抗扰度设计、电容和磁珠进行滤波设计。
CPU电路EMC设计原理图：图3CPU电路元器件选型要点：（1）CPU时钟输出信号：时钟输出增加的R7、C6滤波电路，一般电阻R7取值范围为10Ω-51Ω，典型值取22Ω，电容C4选取参考如下表格进行；（备注：以下工作频率与电容大小为经验值，具体与实际工作电路的传输距离、信号质量要求、实际单板的分布参数的变化而有所不同，电路实际增加电容大小需要进行信号波形的测试最终确定）表1 容值范围（2）CPU主电源供电：供电管脚储能电容C2取值范围为1µF-10µF，典型值为2.2µF，电源的高频滤波电容C3取值范围为1nF-0.1µF，典型值为1nF；（3）CPU锁相环电源：供电输入管脚磁珠L2取值范围为100Ω-600Ω/100MHz，典型值选择300Ω/100MHz，储能电容C4取值范围为1µF-10µF，典型值为2.2µF，电源的高频滤波电容C5取值范围为1nF-0.1µF，典型值为1nF；（4）CPU控制总线：匹配电阻R1、R2取值范围为10Ω-51Ω，典型值为22Ω；（5）CPU数据总线、地址总线：匹配电阻R3、R4、R5、R6取值范围为10Ω-51Ω，典型值为22Ω；（6）CPU复位信号：靠近复位按钮接口侧增加TVS管D1，可以选择工作电压为DC 5V，功率没有要求，电容C1取值范围为1nF-0.1µF，典型值为1nF，磁珠L1取值范围为100Ω-1000Ω，典型值选择600Ω/100MHz。
4.屏蔽设计4.1 通风开孔结构设计：（1）如无特别要求，铝型材是各种插框式、盒式或其他形式电子/电气设备的首选材料，而需要较大承重或较高结构刚性的应当选择铁或钢作为主体材料；（2）要求金属材料厚度H≥2mm；（3）对于有散热要求等原因而采用方孔的开孔方式时，金属板直接开孔，设计成一定面积的开孔阵列，可采用增加孔深，减小孔直径，同时增加孔密度和数量；通常应用推荐使用孔最大直径D≤4mm，孔间距L≥6mm；如下图所示：图1 通风开孔的处理方式（俯视图）布局设计：（1）开孔部分与单板距离要求大于5cm，特别要远离单板上的CPU及晶振；（2）内部线缆不能横跨或接近开孔处走线，特别是高速通讯线缆。
4.2 通风开孔结构设计：（1）如无特别要求，铝型材是各种插框式、盒式或其他形式电子/电气设备的首选材料，而需要较大承重或较高结构刚性的应当选择铁或钢作为主体材料；（2）要求金属材料厚度H≥2mm；（3）金属板直接开孔，设计成一定面积的开孔阵列，可采用增加孔深，减小孔直径，同时增加孔密度和数量的方法，首选圆孔，其次方孔，避免长腰孔；通常应用推荐使用孔直径D≤4mm，孔间距L≥6mm；如下图所示：图2 通风开孔的处理方式（俯视图）布局设计：（1）开孔部分与单板距离要求大于5cm，特别要远离单板上的CPU及晶振；（2）内部线缆不能横跨或接近开孔处走线，特别是高速通讯线缆。
4.3 通风开孔结构设计：（1）如无特别要求，铝型材是各种插框式、盒式或其他形式电子/电气设备的首选材料，而需要较大承重或较高结构刚性的应当选择铁或钢作为主体材料；（2）对于有散热要求等原因而不得不采用百叶窗式的开孔方式时，窗口面要求增铺一层金属丝网膜用来屏蔽；金属丝网膜通过金属螺钉固定于窗口上，固定螺钉点间距L≤6cm；如下图所示：图3 通风开孔的处理方式（俯视图）布局设计：（1）百叶窗与内部单板距离要求大于5cm，特别要远离单板上的CPU电路及时钟电路；（2）内部线缆不能横跨或接近开孔处走线，特别是高速通讯线缆。
5.连接器设计RJ45金属连接器RJ45信号排序设计图4 网口连接器结构设计连接器RJ45与机体的搭接方式：（1）面板开孔时采用精密的铣削加工技术，使孔眼的形状更适合连接器的放置，避免孔眼切削不精确的地方出现缝隙，进而降低电磁干扰辐射；经过测试证明，精确的铣削开孔加工可以提高12~18%的电磁兼容性；（2）机体与金属连接器之间的接合处要增加弹片，使两者接合时保持良好的导电性能。
