110kV变电站高压试验报告材料(完整)版
(完整版)110kv变电站一次电气部分初步设计
110kv变电站一次电气部分初步设计毕业设计题目110KV变电站一次电气初步设计学生姓名谭向飞学号20XX309232 专业发电厂及电力系统班级20XX3092 指导教师陈春海评阅教师完成日期20XX 年11月6日三峡电力职业学院毕业设计课题任务书课题名称学生姓名指导教师谭向飞陈春海 110kV 变电站一次电气初步设计专业指导人数发电厂及电力系统班号 20XX3096 课题概述：一、设计任务 1.选择110kV变电站接线形式； 2.计算110kV变电站的短路电流；3.选择110kV变电站的变压器，高/低压侧断路器、隔离开关、母线、电流互感器、电压互感器，并校验。
二、设计目的掌握变电站一次电气设计的计算，能选择电气设备。
三、完成成果110kV变电站一次电气接线及设备选择。
I原始资料及主要参数： 1、110kV渭北变所设计最终规模为两台110/10kV主变，110kV两回进线路，变压器组接线线，10kV8回馈线，预计每回馈线电流为400A， 2、可行研究报告中变压器调压预测结果需用有载调压方式方可满足配电电压要求，有载调压开关选用德国MR公司M型开关，#2主变型号SZ9-40000/110， 5×110＋－32%/，YNd11，Uk%=。
3、110kV配电装置隔离开关GW5-110ⅡDW/630；断路器3AP1-FG-145kV， 3150A﹑40kA；复合绝缘干式穿墙套管带CT 2×300/5；中心点隔离开关GW13-63/630，避雷器HY5W-108/268及中心点/186。
4、出八回线路、10kVⅡ段母线设备﹑变二侧开关分段以及电容补偿。
10kV断路器选用ZN28E-12一体化弹簧储能操作，支架落地安装；主变10kV 侧及分段隔离开关用GN22-10G手动操作；10kV线路及电容器隔离开关用GN19-10Q手动操作；出线CT两相式，二组次级绕组，用作测量和保护；电容器回路三相式；变二侧CT 三组次级用作测量﹑纵差﹑过流及无流闭锁。
10kV电气试验报告
试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:目录10kV电容器951电流互感器试验报告 (1)10kV电容器951断路器试验报告 (2)10kV电容器951开关柜避雷器试验报告 (3)10kV电容器951零序电流互感器试验报告 (4)10kV电容器952电流互感器试验报告 (5)10kV电容器952断路器试验报告 (6)10kV电容器952开关柜避雷器试验报告 (7)10kV电容器952零序电流互感器试验报告 (8)10kV城厂线953电流互感器试验报告 (9)10kV城厂线953断路器试验报告 (10)10kV城厂线953开关柜避雷器试验报告 (11)10kV城厂线953零序电流互感器试验报告 (12)10kV城花线954电流互感器试验报告 (13)10kV城花线954断路器试验报告 (14)10kV城花线954开关柜避雷器试验报告 (15)10kV城花线954零序电流互感器试验报告 (16)10kV城峡线955电流互感器试验报告 (17)10kV城峡线955断路器试验报告 (18)10kV城峡线955开关柜避雷器试验报告 (19)10kV城峡线955零序电流互感器试验报告 (20)10kV城愉线956电流互感器试验报告 (21)10kV城愉线956断路器试验报告 (22)10kV城愉线956开关柜避雷器试验报告 (23)10kV城愉线956零序电流互感器试验报告 (24)10kV城石线957电流互感器试验报告 (25)10kV城石线957断路器试验报告 (26)10kV城石线957开关柜避雷器试验报告 (27)10kV城石线957零序电流互感器试验报告 (28)10kV城水线958电流互感器试验报告 (29)10kV城水线958断路器试验报告 (30)10kV城水线958开关柜避雷器试验报告 (31)10kV城水线958零序电流互感器试验报告 (32)10kV 1MPT试验报告 (33)10kV 1MPT开关柜避雷器试验报告 (34)。

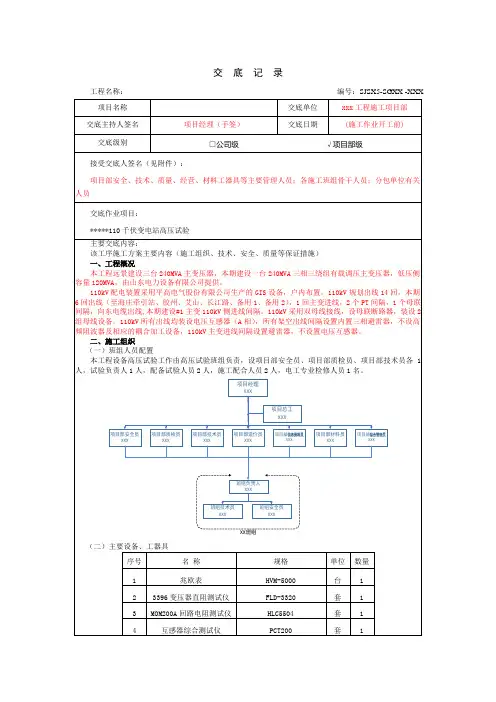

《高压试验方案》交底记录
交底记录工程名称：编号：SJSX5-SGXX -XXX和切换时间；测得的过渡电阻阻值、切换时间的数值、正反向切换时间偏差均符合制造厂技术要求（二）GIS常规试验1.测量导电回路电阻：测试点的选取应尽量与参照值一致，方便数据判断。
测量主回路的导电电阻值，宜采用电流不小于100A的直流压降法；测试结果不应超过产品技术条件规定值的1.2倍2.电压互感器试验：（1）绝缘电阻试验：应采用2500V档位测量一次绕组对二次绕组及外壳、各二次绕组之间及对外壳的绝缘电阻；绝缘电阻不宜低于1000MΩ。
（2）绕组直流电阻试验：一次绕组直阻测量建议选择10mA测试档位，二次绕组直阻测量建议选择1A 测试档位一次绕组的直流电阻值，与换算到同一温度下的出厂值比较，相差不宜大于10%。
二次绕组的直流电阻值与换算到同一温度下的出厂值比较，相差不宜大于15%。
（3）变比、极性试验：参照试验接线示意图(图7-5)与仪器使用说明书，通过试验专用连接线布置试验接线。
一次电压线正极从接地进入PT，紧密。
电压线负极接PT，N接地。
二次线接线插头与端子排接触牢靠，注意极性。
（4）伏安特性测试试验：励磁曲线测量点应包括额定电压的20%、50%、80%、100%、120%；对中性点直接接地的电压互感器，最高测量点应为150%；对于中性点非直接接地系统，半绝缘结构电磁式电压互感器最高测量点应为190%，全绝缘结构电磁式电压互感器最高测量点为120%。
对于额定电压测量点和最高测量点，励磁电流应不大于出厂试验值的30%；与同批次、同型号的其它电磁式电压互感器相比，彼此差异不大于30%。
3.SF6气体试验及检漏试验：SF6气体的含水量测定应在断路器充气24h后进行，与灭弧室相同的气室，应小于150uL/L；不与灭弧室相同的气室，应小于250uL/L。
采用灵敏度不低于1×10-8的检漏仪对GIS的各密封部位、管道接头等进行检漏，检漏仪不应报警；将检漏仪的探头伸入包扎布的下部进行测量。
(完整)110kV变电站,事故预想总汇
预想题目：倒闸操作过程中检查母差保护屏显示11022刀闸合位指示灯不亮处理步骤:1、现场检查11022刀闸一次触头是否合到位，检查结果:11022刀闸触头已合到位; 2、重新拉合11022刀闸，检查母差保护屏位置指示，仍显示11022刀闸未合到位，初步判断11022刀闸辅助节点转换不到位，辅助节点接触不良所致；3、将检查情况汇报调度及变电处，打开11022刀闸辅助节点的防尘罩，用电位法测量辅助节点两侧电压判断节点是否接通，稍微活动辅助节点看节点是否能够切换正常,若不能切换正常则更换一对备用节点.4、经现场检查处理，11022刀闸辅助接点恢复正常；5、合上11022刀闸，拉开11021刀闸，母差保护屏显示正常。
预想题目:运行过程中发现1101开关SF6压力降至0。
45Mpa,开关报警（开关绝缘降低）处理步骤:1)首先到现场检查SF6气体压力情况，检查发现1101开关SF6气体压力降至0.45Mpa，将该情况汇报调度及变电处;2)查阅1101开关SF6气体压力历史数据,绘制压力变化曲线，结合天气情况，初步判断开关SF6气体压力低是由于a）气温骤变引起，b）还是缓慢漏气引起,c）有突发性较大泄漏引起。
3)若1101开关SF6气体压力原来就较低，属于气温骤变引起压力降低报警,应汇报变电处联系检修人员进行带电补气；4)若属于缓慢漏气引起，应立即汇报变电处联系检修人员进行带电补气,并寻找漏气点进行消除；5)若属于突发性较大泄漏引起，且泄漏情况较严重，应立即向调度申请将1101开关转检修，避免SF6气体继续泄漏引起开关操作闭锁。
预想题目：2号主变瓦斯保护动作处理步骤：1，记录时间、开关跳闸情况、保护动作情况光字牌亮情况，复归音响和控制开关，详细检查现场一次设备有无异常和故障,汇报调度.2。
若轻重瓦斯都动作，则变压器内部故障，将其停用报检修.3. 若轻瓦斯动作发信号，处理：观察瓦斯继电器动作次数,间隔时间长短,气量多少,检查油位油温。
110KV变电站高压试验方案
***工程常规高压试验方案*****有限公司****工程施工项目部2021年05月******工程常规高压试验方案签字页批准：年月日审核：年月日年月日编制: 年月日目录一、被试设备 (1)二、试验依据 (1)三、测试时间、地点 (1)四、避雷器试验项目、试验方法及注意事项 (1)五、电流互感器试验项目、试验方法及注意事项 (1)六、电压互感器试验项目、试验方法及注意事项 (4)七、断路器试验项目、试验方法及注意事项 (5)八、隔离开关试验项目、试验方法及注意事项 (5)九、悬式绝缘子试验项目、试验方法及注意事项 (7)十、110kV变压器附件试验项目、试验方法及注意事项 (7)十一、110kV变压器内检试验项目、试验方法及注意事项 (9)十二、110kV变压器本体试验项目、试验方法及注意事项 (10)十三、电容器试验项目、试验方法及注意事项 (11)十四、电抗器试验项目、试验方法及注意事项 (11)十五、试验准备工作 (12)十六、试验安全注意事项及危险点防范 (13)十七、作业过程中见证点（W）和停工待检点（H）的设定 (15)十八、环境保护及卫生 (15)十九、人员分工 (15)一、变电站概况1、主变部分：新增50MVA三绕组变压器一台及中性点成套装置；2、110kV部分：新增110kV主变进线间隔1个、110kV母设间隔1个、完善110kV分段间隔1个；3、35kV部分：新增35kV主变进线间隔1个、35kV母设间隔1个、完善35kV分段间隔1个；4、10kV部分：新增10kV主变进线柜1面、10kV母设柜1面、10kV出线开关柜12面、10kV电容器柜2面、10kV分段开关柜及分段隔离柜各1面、原1号2号站用变馈线柜改为1号2号消弧线圈柜；新增电容器组（3.6+4.8）Mvar、新增630kVA消弧线圈接地变成套装置2台；➢5、配套建设相应的监控、保护、通信及土建工程。
电气工程二、试验依据三、测试时间、地点计划于2021年06月01日开始进行试验, 6月底结束试验。
110kV变电站试验报告
龙岗110kV变电站试验总结
2013年9月26日，由我公司负责实施的中石油110k V龙岗变电站一、二次设备的继电保护、高压调试的年检试验，工作在各试验人员的相互配合下提前半天圆满完成。
龙岗110kV变电站是中石油净化厂及其附属设施提供电力保障的主要变电站，对此次年检调试是以确保变电站电力设备的安全及稳定运行，避免设备运行损坏以及校验继电保护的可靠性、选择性、速动性、灵敏性为目的，我公司以中石油高要求为目标，比预期时间提前半天按质、按量完成各项调试工作。
这次调试很成功，一次性完成并得到了中石油西南油气田分公司的高度认可。
此次年检调试工作我公司以高质量、高效率圆满完成，不仅让我公司在110kV变电站高压调试方面蓄积了更多的宝贵经验，而且预示我公司能独立、全面、圆满的完成110kV变电站的各项调试工作。
试验小组负责人组织各试验班组召开班前会议，提出试验中的相关注意事项，主要强调了高空作业的安全。
试验前对各试验设备进行前期查勘，指出带电设备，试验对象及危险点。
试验前对各试验设备进行前期查勘，指出带电设备，试验对象及危险点。
对1#主变压器进行相关试验
对1#主变试验开始试验接线
对2#主变压器进行相关试验。
110kV变电站二次调试报告[保护班]
![110kV变电站二次调试报告[保护班]](https://img.taocdn.com/s3/m/cf4e3d4158fafab069dc027a.png)
木垒110kV变电站2#变增容保护调试报告批准：审核：调试人员：吴书慧、王彦军、杜晓宇杨斌、刘俊林日期：年月日1# 进线一、铭牌：二、通电前检查：1、屏体上的标签与图纸相一致。
2、接线与实际图纸相符。
3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。
4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。
5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。
三、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯点亮，面板上其它指示灯不亮。
四、回路检查：1）手合、手跳装置及回路反映情况正确，红绿灯指示正确。
2）当地监控系统跳合闸操作反映情况正确，报文正确。
３）开出、开入传动核对正确。
（具体详见大纲）4）保护压板核对正确。
五、装置调试1、零漂检验：装置通电两小时后各通道零漂检验结果如下（要求零漂范围-0.3----+0.3）2、采样值精度校验：误差范围在-3%—+3%之间。
3、保护功能测试：将测试电源IA、IB、IC、IN加在CT的对应相上；UA、UB、UC、UN加在PT对应的端子上。
2）、相间距离的测试(1) 定值的测定(2)整组测试模拟瞬时故障模拟永久故障3）、接地距离的测试：(1)定值的测定（2）整组测试模拟瞬时故障模拟永久故障4）、零序电流的测试：(1) 定值的测定（2）整组测试模拟瞬时故障模拟永久故障:六、带负荷检查：电流向量相反，差流为0.可以投入差动保护。
七、结论试验合格，可以运行八、试验仪器：凯旋KD8302# 进线一、铭牌：二、通电前检查：1、屏体上的标签与图纸相一致。
2、接线与实际图纸相符。
3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。
4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。
5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。
【XXX站】110kV XXX变电站#1、#2、#3主变交流耐压试验方案
110kV XXX变电站#1、#2、#3主变交流耐压试验方案批准：审核：初审：编写：2019年08月目录一、工程概况 (3)二、施工方案安全风险评估 (3)三、施工组织措施 (6)四、施工总体计划 (9)五、施工流程 (9)六、停电计划表 (10)七、现场勘查表 (11)八、施工临时设施 (11)九、人力配置及培训 (12)十、施工技术措施、过程控制及验收要求 (12)（一）施工技术、资料准备 (13)（二）专项技术措施及现场施工过程控制 (13)十一、施工安全措施 (14)（一）通用安全措施 (16)（二）专项安全措施 (19)十二、吊车停放位置说明及注意事项： (20)十三、现场文明施工与环境保护 (20)（一）文明施工 (20)（二）资料和信息管理 (21)（三）环境保护 (21)十四、应急预案及措施 (19)十五、人员变更情况表（同意人员变更后签证此表） (24)十六、工器具变更情况表（同意增加工器具后签证此表） (24)十七、附件（长时感应电压（带局部放电测量）试验方案） (24)一、工程概况（一）编制依据：根据根据南京立业电力变压器有限公司厂方及试验所高压班确认后进行方案编制。
（二）施工执行标准：（三）工程概况110kV XXX变电站#1、#2、#3主变交流耐压试验方案，按南京立业电力变压器有限公司技术要求及试验所高压班确认后进行试验验收。
（四）施工图纸厂家出厂说明书1套（五）施工地点1、主变区域：#1、#2、#3主变区域（六）施工工期：2019年 09 月 09 日至2019 年 09月 10日，计划总工作日： 2 日；二、施工方案安全风险评估（一）主要风险概述1、工作前，工作人员应明确工作位置，并确定其它无关物理连接断开。
登高作业必须佩戴安全带，必须将安全带扣在工作位置旁牢固、结实固定物上。
使用梯子前检查梯子是否完好，必须有人扶梯，扶梯人注意力应集中，对登梯人工作应起监护作用2、工作前必须向施工单位或变电站了解清楚临时施工电源或检修电源容量情况，不能只看电源开关的容量，确保试验电源容量满足要求3、降压后应及时挂设地线，待充分放电后方可操作（二）施工安全风险评估1、属于《电网工程建设施工安全基准风险指南》的风险，根据施工方案风险评价结果，5 级（不可接受风险） 0 个, 4 级（高风险） 0 个, 3 级（中度风险）0 个,5三、施工组织措施（一）业主单位管理组织1、安全管理组组长：XXX组员：XXX2、工程管理组组长：XXX组员：XXX3、监理：XXX（二）现场施工人员组织1、施工总负责人：XXX2、现场负责人： XXX3、施工工作主要负责人：XXX4、技术负责人：XXX5、安全负责人：XXX6、资料管理员：XXX7、施工班组：一次班组、高压班（三）职责划分1、业主单位管理组织职责：（1）安全管理组a、负责工程开工前对施工人员进行安全技术交底。
110kV 1B间隔SF6断路器(三相共体)交接试验报告
110kV SF6断路器高压试验报告变电站：XXXX0kV变电站试验日期：2017.6.8设备名称1B间隔断路器试验性质交接温度20℃湿度25% 设备型号ZF12B-126(L) 机构类型弹簧机构额定电压126kV 额定电流2000A额定短路开断电流40kA 额定短时耐受电流40kA 出厂日期2016.12 出厂编号2016.551制造厂河南平高电气股份有限公司一、绝缘电阻(MΩ):使用仪器：C.A6549多功能绝缘测试仪编号：143683 LGH 有效期至: 2018.2.21相别 A B C断口间100000 100000 100000整体对地100000 100000 100000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》12.0.2条：1、整体绝缘电阻值测量，应参照制造厂的规定；二、额定操作电压下的分、合闸时间及速度：使用仪器：DB-8013断路器综合参数测试仪编号：W082-B-2 有效期至: 2018.2.21项目相别技术标准 A B C合闸时间（ms）70-90 82.7 82.6 82.7 合闸不同期（ms）≤5 0.1合闸速度（m/s）2-3 2.49分闸1时间（ms）24-32 29.2 28.9 29.2分闸1不同期（ms）≤3 0.3分闸1速度（m/s） 4.8-5.5 4.99分闸2时间（ms）24-32 26.2 26.0 26.2分闸2不同期（ms）≤3 0.2合分时间（ms）≤60 38.7 38.4 38.8引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》12.0.6条、12.0.7条和12.0.8条：1、测量断路器的分、合闸时间，应在断路器额定操作电压、气压或液压下进行，实测数值应符合产品技术条件的规定；2、测量断路器的分、合闸速度，应在断路器额定操作电压、气压或液压下进行，实测数值应符合产品技术条件的规定。
110kV变电站高压试验项目
设备名称
试验项目
备注
接地变
1.直流电阻
2.变比极性联结组别
3.绝缘电阻
4.交流耐压
消弧线圈
1.直流电阻
2.变比极性联结组别
3.绝缘电阻
4.交流耐压
高压电缆
1.相序核对
2.绝缘电阻
3.交流耐压
接地系统
接地网接地电阻测试
设备导通测试
需送检的项目及特殊性试验
绝缘油
1.新油到现场后送检
4.避雷器直流泄漏，绝缘电阻，参考电压，计数器动作情况
5.开关柜整体回路电阻
6.母线绝缘电阻，交流耐压
电容器组
1.电容器电容量测试，绝缘电阻，交流耐压
2.放电线圈变比极性，一次二次直流电阻，绝缘电阻，交流耐压
3.电抗器直流电阻，绝缘电阻，交流耐压
4.避雷器直流泄漏，绝缘电阻，参考电压
5.隔离开关回路电阻，绝缘电阻，交流耐压
必须具备相关试验资质的单位送检
2.新油到注入主变后送检
3.耐压试验后送检
油面温度计，绕组温度计校验
瓦斯继电器
包括本和有载瓦斯继电器
SF6气瓶
全分析，送检数量视现场具体情况而定
主变局放试验
视当地供电部门要求而定
GIS局放
视当地供电部门要求而定
5.电压互感器变比极性，励磁特性，一次二次直流电阻，绝缘电阻
6.交流耐压试验
局放
10kV开关柜
1.断路器的机械特性，回路电阻，合分闸线圈直流电阻，低电压动作，绝缘电阻，交流耐压
2.电流互感器变比极性，励磁特性，二次直流电阻，绝缘电阻，交流耐压
3.电压互感器变比极性，励磁特性，一次二次直流电阻，绝缘电阻，交流耐压
110kV变电站高压试验报告-完整案例
110kV变电站高压试验报告-完整案例1. 概述本文档旨在详细记录110kV变电站高压试验的完整案例。
该高压试验是针对110kV变电站的设备进行的，旨在验证其在高电压环境下的安全可靠性。
2. 高压试验步骤高压试验的步骤如下：1. 准备工作：确保各项检测设备和仪器齐全，并进行校准。
2. 建立测试环境：确保测试环境符合相关安全标准，设置适当的保护措施。
3. 准备测试样品：对将要进行测试的设备进行检查和准备工作。
4. 进行高压试验：按照测试计划，逐步升高电压，观察设备的反应和性能。
5. 记录数据：及时记录和保存测试过程中的数据和观察结果。
6. 分析和评估：对测试数据进行分析和评估，确认设备是否符合要求。
7. 编写报告：根据测试结果，撰写详细的高压试验报告。
3. 测试结果经过高压试验，110kV变电站的设备表现出良好的安全可靠性。
各项指标均符合相关标准和要求。
具体测试结果如下：- 设备A：通过测试，未发现异常现象。
- 设备B：通过测试，且在高压环境下性能稳定。
- 设备C：通过测试，耐受高压能力强。
4. 结论110kV变电站的高压试验结果表明，在高电压环境下，设备表现出良好的安全可靠性和稳定性。
该变电站的设备符合相关标准和要求，可投入正常运行。
5. 建议鉴于110kV变电站的高压试验结果良好，建议进行定期的维护和保养工作，以确保设备的长期稳定运行。
同时，建议定期进行高压试验，以持续监测设备的性能和可靠性，及时发现和解决潜在问题。
6. 结尾本报告详细记录了110kV变电站高压试验的完整案例，并给出了相关结论和建议。
希望该报告能对变电站的运行和维护工作提供有益参考，并确保设备的安全可靠运行。
> *注意：以上内容仅为示例，实际报告应基于具体的测试情况和实验数据进行撰写。
*。
变电站的实习报告(优秀6篇)
变电站的实习报告（优秀6篇）变电站实习报告篇一一、实习目的本次实习提供了一个理论联系实际的机会，学生亲身到乐同变电站参观实习，使学生深入的了解变电站的正常运行状况和各种电气设备的功能，使学生拓宽视野，巩固和运用所学过的理论知识，培养分析问题、解决问题的实际工作能力和创新精神；为我们在这个学期的专业知识的学习提供了一个理论联系实际的机会，使我们能够更好的接受老师在课堂上传授的知识，激发学生的学习热情，提高学生的学习的兴趣，让学习理论知识不再是一个枯燥无味的事，更重要的是提供给学生一个熟悉变电站工作环境的机会，使学生在毕业后能够更快更好地适应工作环境。
同时，运用所学知识，学会对生产实际中存在的问题作出一定的分析，进一步提高分析问题和解决问题的能力。
实习要求1)需提前准备实习资料收集、整理。
2)完成实习报告一份，字数不少于字。
3)完成参观变电站的主接线绘制(需交AUTOCAD电子档图纸)。
二、实习内容3.1 实习形式实地参观花都乐同110kV无人值守变电站的主接线、主要电气设备(包括主变压器、主要一次设备、二次设备、进出线情况等)电气设备布置方式、变电站主要运行控制方式、变电站的通讯方式、变电站的避雷措施、变电站的电气参数测量等，参观考察过程中要求作好笔记。
3.2 实习前准备1) 什么是变电站、变电所？可以分哪几类？变电站主要分为：升压变电站，主网变电站，二次变电站，配电站。
2) 输电电压等级如何？电力系统中输电线路通常指的是高压输电线路，电压等级指额定电压等级，有3KV、6KV、10KV、35KV、60KV、110KV、220KV、330KV、500KV、750KV。
3) 什么是电气主接线？有哪些分类？请作图说明。
(参观回后，需把所参观变电站的主接线用CAD画出来)电气主接线是根据电能输送和分配的要求，表示主要电气设备相互之间的连接关系，以及本变电站(或发电厂)与电力系统的电气连接关系，通常以单线图表示。
110KV主变试验报告
24MΩ
25MΩ
/
1.04
/
低压—高压、中压及地
11MΩ
13MΩ
/
1.18
/
备注：绝缘电阻偏低，天气影响加上套管脏污
3、绕组连同套管的介质损耗测量：（反接法，使用仪器：AI—6000D型。)
被试绕组
试验电压(kV)
tgδ(%)
电容值（nF）
高压—中压、低压及地
10
14.38%
15.02
OA
OB
OC
1.6
123.4
125.5
124.9
低压97
5.875
5.843
5.900
2、绕组绝缘电阻及吸收比测量：(使用仪器：Teraohm 10kVMI3200高压兆欧表)
被试绕组
R15S
R60S
10min
吸收比K
极化指数
高压—中压、低压及地
71MΩ
79MΩ
/
1.12
/
冷却方式
ONAN/ONAN 62.5/100%
出厂序号
95—04
总重
51470Kg
厂家
遵义长征电器厂
出厂日期
1995年6月
二、试验数据：
1、绕组直流电阻测量：(使用仪器：JYR—40型直阻仪)
绕组
分接位置
实测电阻值（mΩ）
不平衡率（%）
OA
OC
高压侧
（运行档）
1463
1450
1456
1.0
中压侧
(运行档)
中压—高压、低压及地
10
6.628%
12.45
低压—高压、中压及地
110kv变电站实习报告
110kv变电站实习报告110kV变电站是电力系统中重要的组成部分，具有将电能从高压输电线路转变为低压供电系统的功能。
在我的实习期间，我有机会深入了解并参与了110kV变电站的运行和维护工作。
以下是我对于该变电站的实习报告，包括对其运行原理和维护工作的详细分析。
首先，110kV变电站的主要功能是将来自输电线路的高压电能转变为适合配电系统使用的低压电能。
它包括诸多设备和元件，如变压器、断路器、隔离开关、继电保护装置等。
在110kV变电站中，我们了解到变压器是其中最重要的设备之一。
变压器的作用是通过电磁感应原理将高压电能转换为低压电能，以满足不同电压等级的输电和供电需求。
变压器内部的铁芯和线圈构成了主要的磁路。
通过调整线圈的匝数比例，变压器可以实现升降压的功能。
在变压器的运行过程中，我们要特别关注温度、绝缘和冷却系统等因素，确保其可靠运行和安全性能。
除了变压器，断路器是110kV变电站中另一个重要的设备。
断路器主要用于控制和保护电力系统。
在发生故障时，断路器可以迅速切断电路，以避免电器设备受损或引发事故。
我们在实习期间参与了断路器的检修和保养工作，包括清洁触头、检查联锁装置和测试保护功能等。
在110kV变电站中，还有许多其他设备和元件需要维护和管理，例如隔离开关、继电保护装置和电子监控系统等。
隔离开关用于电路的分离和维护工作，继电保护装置用于监测电力系统的状态并采取保护措施，而电子监控系统则用于实时监测和控制变电站的运行状态。
在我的实习期间，我了解到110kV变电站的维护工作是十分重要和复杂的。
每日的例行检查、定期的设备维护、定期的检修计划以及紧急维修工作都需要及时而专业地完成。
维护工作的目的是确保变电站的正常运行和安全性能，避免因设备故障而引发的事故和停电。
总结起来，110kV变电站是电力系统中不可或缺的重要组成部分。
通过变压器、断路器和其他设备，变电站实现了高压电能向低压供电系统的转换，并保障了电力系统的正常运行和安全性能。
110kV变电站高压试验报告完整版
电气安装工程高压调试报告变电站名称：110kV尖峰变电站检验类别：交接试验试验人员：编制：审核：批准：目录一、110kV断路器3二、110kV#1主变设备间隔12三、110kGIS交流耐压试验23四、110kV尖#1主变10kV侧进线003断路器间隔24五、10kV站用变31六、110kV变电站10kV电站电源一008断路器间隔33七、110kV变电站10kV电站电源二009断路器间隔37八、110kV变电站10kV配电电站004断路器间隔42九、110kV变电站10kV备用一005断路器间隔47十、110kV变电站10kV备用二006断路器间隔51十一、110kV变电站10kV配电站电源一001断路器间隔55十二、110kV变电站10kV配电站电源二006断路器间隔60十三、110kV变电站10kV零序CT65十四、110kV变电站10kV母线电压互感器013设备间隔67十五、110kV变电站10kV三相过电压保护器70十六、110kV变电站10kV#1电容器组011断路器间隔71十七、110kV变电站10kV#2电容器组012断路器间隔79十八、110kV变电站10kV余热发电并网柜007断路器间隔93十九、110kV变电站10kV电容补偿柜一011断路器间隔99二十、110kV变电站10kV电容补偿柜二012断路器间隔104二十一、110kV变电站接地网电气完整性测试试验108一、110kV变电站151断路器间隔六氟化硫断路器试验报告安装间隔：110kVGIS进线151断路器设备间隔试验人员：GIS 主回路试验报告安装间隔：110kVGIS进线151断路器间隔金属氧化物避雷器试验报告安装间隔：110kVGIS进线151断路器间隔电压互感器试验报告安装间隔：110kVGIS进线151断路器间隔试验人员：电流互感器试验报告安装间隔：110kV151断路器间隔进线侧CT试验人员：电流互感器试验报告安装间隔：110kV151断路器间隔主变侧CT试验人员：二、110kV变电站110kV#1主变设备间隔油浸式电力变压器试验报告安装间隔： 110kV #1主变设备间隔试验人员：金属氧化物避雷器试验报告安装间隔：110kV＃1主变（110kV侧中性点避雷器）试验人员：隔离开关试验报告安装间隔：110kV #1主变高压侧中性点1010接地开关试验人员：变压器升高座电流互感器试验报告安装间隔：110kV #1主变试验人员：放电间隙试验报告安装间隔：110kV #1主变110kV侧中性点放电间隙试验人员：电流互感器试验报告安装间隔： 110kV＃1主变（110kV中性点间隙CT）6．工频耐压试验试验人员：三、110kV变电站110kVGIS交流耐压试验110kV GIS整组交流耐压试验记录试验人员：四、110kV变电站 110kV #1主变10kV侧进线003断路器间隔户内高压真空断路器试验报告安装间隔：110kV#1主变10kV侧进线设备间隔试验人员：电流互感器试验报告安装间隔110kV #1主变10kV侧进线003断路器间隔试验人员：电流互感器试验报告安装间隔110kV #1主变10kV进线设备间隔4．变比试验试验人员：五、110kV变电站10kV站用变干式电力变压器试验报告安装间隔： 10kV站用变试验人员：六、110kV变电站10kV配电站电源一008断路器间隔户内高压真空断路器试验报告安装间隔： 10kV配电站电源一出线设备间隔3．断路器接触电阻、绝缘电阻试验试验人员：电流互感器试验报告安装间隔：10kV配电站电源二出线设备间隔4．变比试验试验人员：七、110kV变电站10kV配电站电源二009断路器间隔户内高压真空断路器试验报告安装间隔： 10kV配电站电源二出线设备间隔试验人员：电流互感器试验报告安装间隔：10kV配电站电源二出线设备间隔试验人员：八、110kV变电站10kV配电电站004断路器间隔户内高压真空断路器试验报告安装间隔： 10kV配电电站电源出线设备间隔试验人员：电流互感器试验报告安装间隔：10kV配电电站电源出线设备间隔3．绕组直流电阻试验试验人员：九、110kV变电站10kV备用一005断路器间隔户内高压真空断路器试验报告安装间隔： 10kV备用柜一出线设备间隔试验人员：电流互感器试验报告安装间隔：10kV备用柜一出线设备间隔。
110kV变电站二次调试报告.
新疆天基恒电力工程有限公司修试所2011年12月20日地址：新疆乌鲁木齐市天山区人民路38号新宏信大厦电话：传真：工作部门：新疆天基恒电力工程有限公司修试所工作负责人：工作人员：报告编写：审核：批准：检验性质：新建调试试验日期：2011年12月12日目录一、110KV1号主变保护试验报告…………………………1-5二、110KV1号主变本体保护试验报告 (6)三、110KV线路保护试验报告…………………………….7-9四、35KV线路保护试验报告……………………………..9-12五、35KV线路保护试验报告…………………………….12-15六、35KV线路保护试验报告…………………………….15-18七、35KV线路保护试验报告…………………………….18-21八、10KV线路保护试验报告…………………………….21-24九、10KV线路保护试验报告…………………………….24-26十、10KV线路保护试验报告…………………………….27-29十一、10KV线路保护试验报告………………………….29-32十二、10KV1号电容器保护试验报告…………………..32-35 十三、10KV2号电容器保护试验报告…………………..35-38 十四、故障滤波试验报告……………………………….38-4 11# 进线一、铭牌：二、1、屏体上的标签与图纸相一致。
2、接线与实际图纸相符。
3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。
4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。
5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。
三、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯点亮，面板上其它指示灯不亮。
四、回路检查：1）手合、手跳装置及回路反映情况正确，红绿灯指示正确。
2）当地监控系统跳合闸操作反映情况正确，报文正确。
110kV变电站二次调试报告(保护班)
木垒110kV变电站2#变增容保护调试报告批准：审核：调试人员：吴书慧、王彦军、杜晓宇杨斌、刘俊林日期：年月日1# 进线一、二、1、屏体上的标签与图纸相一致。
2、接线与实际图纸相符。
3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。
4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。
5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。
三、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯点亮，面板上其它指示灯不亮。
四、回路检查：1）手合、手跳装置及回路反映情况正确，红绿灯指示正确。
2）当地监控系统跳合闸操作反映情况正确，报文正确。
３）开出、开入传动核对正确。
（具体详见大纲）4）保护压板核对正确。
五、装置调试1、零漂检验：）、UC、UN加在PT对应的端子上。
2）、相间距离的测试3）、接地距离的测试：(1) 定值的测定七、结论试验合格，可以运行八、试验仪器：凯旋KD8302# 进线一、铭牌：二、1、屏体上的标签与图纸相一致。
2、接线与实际图纸相符。
3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。
4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。
5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。
三、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯点亮，面板上其它指示灯不亮。
四、回路检查：1）手合、手跳装置及回路反映情况正确，红绿灯指示正确。
2）当地监控系统跳合闸操作反映情况正确，报文正确。
３）开出、开入传动核对正确。
（具体详见大纲）4）保护压板核对正确。
五、装置调试1、零漂检验：）、UC、UN加在PT对应的端子上。
2）、相间距离的测试3）、接地距离的测试：六、光纤通道联调:1、差动保护:八、结论试验合格，可以运行九、试验仪器：凯旋KD8301#变压器保护调试报告主变差动保护，厂家：SIEMENS，SIPROTEC 7UT61主变高、低后备保护，厂家：南京中德，NSP772主变非电量保护，厂家：南京中德，NSP10一．通电前检查1.检查装置的型号，各电量参数与订货一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气安装工程高压调试报告变电站名称： 110kV尖峰变电站
检验类别：交接试验
试验人员：
编制：
审核：
批准：
目录
一、110kV断路器 (4)
二、110kV#1主变设备间隔 (14)
三、110kGIS交流耐压试验 (26)
四、110kV尖 #1主变10kV侧进线003断路器间隔 (27)
五、10kV站用变 (35)
六、110kV变电站10kV电站电源一008断路器间隔 (37)
七、110kV变电站10kV电站电源二009断路器间隔 (42)
八、110kV变电站10kV配电电站004断路器间隔 (47)
九、110kV变电站10kV备用一005断路器间隔 (52)
十、110kV变电站10kV备用二006断路器间隔 (57)
十一、110kV变电站10kV配电站电源一001断路器间隔 (62)
十二、110kV变电站10kV配电站电源二006断路器间隔 (67)
十三、110kV变电站 10kV零序CT (72)
十四、110kV变电站 10kV母线电压互感器013设备间隔 (74)
十五、110kV变电站 10kV三相过电压保护器 (77)
十六、110kV变电站 10kV#1电容器组011断路器间隔 (78)
十七、110kV变电站 10kV#2电容器组012断路器间隔 (88)
十八、110kV变电站10kV余热发电并网柜007断路器间隔 (105)
十九、110kV变电站10kV电容补偿柜一011断路器间隔 (112)
二十、110kV变电站10kV电容补偿柜二012断路器间隔 (117)
二十一、110kV变电站接地网电气完整性测试试验 (122)
一、110kV变电站151断路器间隔
六氟化硫断路器试验报告
安装间隔：110kVGIS进线151断路器设备间隔
1．操作线圈及其低电压跳合闸性能试验
2．断路器动作时间、同期试验
3．断路器接触电阻、绝缘电阻试验
4．SF6断路器气体含水量试验
5．模拟操动试验
试验人员：
GIS 主回路试验报告安装间隔：110kVGIS进线151断路器间隔
1．接触电阻、绝缘电阻试验
2．SF6断路器气体含水量试验
3．SF6断路器气体检漏试验
试验人员：
金属氧化物避雷器试验报告安装间隔：110kVGIS进线151断路器间隔
铭牌主要技术参数
1．绝缘电阻试验
2. 直流参考电压及泄漏电流试验
3. 计数器表计刻度及动作情况检查
电压互感器试验报告安装间隔：110kVGIS进线151断路器间隔
铭牌主要技术参数
1.绝缘电阻试验
2.变比检查
3.极性试验
4.绕组直流电阻试验
5．空载励磁特性试验
试验人员：
电流互感器试验报告安装间隔：110kV151断路器间隔进线侧CT
铭牌主要技术参数
1．绝缘电阻试验
2．极性试验
3．绕组直流电阻试验
4．变比试验
5．伏安特性试验
试验人员：
电流互感器试验报告安装间隔：110kV151断路器间隔主变侧CT
铭牌主要技术参数
1．绝缘电阻试验
2．极性试验
3．绕组直流电阻试验
4．变比试验
5．伏安特性试验
试验人员：
二、110kV变电站110kV#1主变设备间隔
油浸式电力变压器试验报告
安装间隔： 110kV #1主变设备间隔
1.绕组绝缘电阻及吸收比、极化指数试验
2．变压器芯部紧固件绝缘电阻试验
3．绕组直流电阻试验
4．绕组连同套管一起的直流泄漏电流试验
5．绕组变压比误差及接线组别试验
6．绕组连同套管一起的介损试验
7．变压器油击穿电压试验
8．套管的交流耐压试验
9．绕组连同套管一起的交流耐压试验
试验人员：
金属氧化物避雷器试验报告安装间隔：110kV＃1主变（110kV侧中性点避雷器）
1.绝缘电阻试验
2. 直流参考电压及泄漏电流试验
3. 计数器表计刻度及动作情况检查
试验人员：
隔离开关试验报告安装间隔：110kV #1主变高压侧中性点1010接地开关
1.隔离开关绝缘电阻试验
2．操作机构绝缘电阻及最低动作电压试验
试验人员：
变压器升高座电流互感器试验报告安装间隔：110kV #1主变
1．升高座电流互感器主要技术参数
2.升高座电流互感器绝缘电阻试验
3.升高座电流互感器绕组极性试验
4．绕组直流电阻试验
5．升高座电流互感器绕组变比试验
6．升高座电流互感器绕组伏安特性试验
7．高压侧套管介损及绝缘电阻试验
试验人员：
放电间隙试验报告安装间隔：110kV #1主变110kV侧中性点放电间隙
试验人员：
电流互感器试验报告安装间隔： 110kV＃1主变（110kV中性点间隙CT）
1.绝缘电阻试验
2. 绕组直流电阻试验
3.极性试验
4．变比试验
5．伏安特性试验
6．工频耐压试验
试验人员：
三、110kV变电站110kVGIS交流耐压试验
110kV GIS整组交流耐压试验记录
试验人员：
四、110kV变电站 110kV #1主变10kV侧进线003断路
器间隔
户高压真空断路器试验报告
安装间隔：110kV#1主变10kV侧进线设备间隔
铭牌主要技术参数
1.操作线圈及其低电压跳合闸性能试验
2.断路器动作时间、同期试验
3.断路器接触电阻、绝缘电阻试验
4．模拟操动试验
5．工频耐压试验
试验人员：
电流互感器试验报告安装间隔110kV #1主变10kV侧进线003断路器间隔
铭牌主要技术参数
1．绝缘电阻试验
2．极性试验
3．绕组直流电阻试验
4．变比试验
5．伏安特性试验
6．工频耐压试验
试验人员：
电流互感器试验报告安装间隔110kV #1主变10kV进线设备间隔
铭牌主要技术参数
1．绝缘电阻试验
2．极性试验
3．绕组直流电阻试验
4．变比试验。
