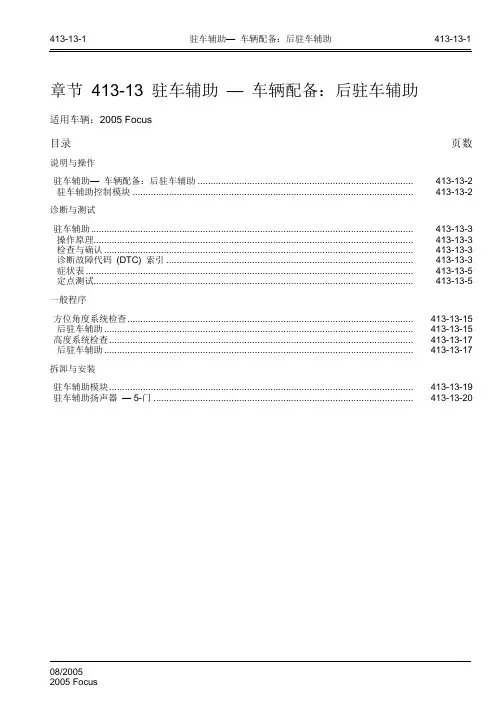

2005 Focus福特福克斯维修手册 第四章 电气 章节 413-13 驻车辅助
413-13-1 驻车辅助—车辆配备：后驻车辅助413-13-1章节413-13 驻车辅助—车辆配备：后驻车辅助适用车辆：2005 Focus目录页数说明与操作驻车辅助—车辆配备：后驻车辅助 ................................................................................... 413-13-2 驻车辅助控制模块 ............................................................................................................ 413-13-2诊断与测试驻车辅助............................................................................................................................ 413-13-3 操作原理........................................................................................................................... 413-13-3检查与确认....................................................................................................................... 413-13-3诊断故障代码(DTC) 索引 ............................................................................................... 413-13-3症状表.............................................................................................................................. 413-13-5定点测试........................................................................................................................... 413-13-5一般程序方位角度系统检查.............................................................................................................. 413-13-15 后驻车辅助....................................................................................................................... 413-13-15高度系统检查..................................................................................................................... 413-13-17 后驻车辅助....................................................................................................................... 413-13-17拆卸与安装驻车辅助模块..................................................................................................................... 413-13-19 驻车辅助扬声器— 5-门 .................................................................................................... 413-13-20说明与操作驻车辅助—车辆配备：后驻车辅助驻车辅助控制模块控制单元处理下列各项功能：•处理来自各传感器的响应讯号(声波) 。
长安福特福克斯电路(Focus线路图)
福特汽车公司尽一切可能努力保证书中信息的完整性 和准确性，但错误及疏漏在所难免，敬请各经销商斧 正。
未经福特汽车公司的授权许可，本手册中的任何部分 均不得复制或储存在任何检索系统中。或以任何形式 传播：包括电子的，机械的，影印的，录制的，翻译 的或其它的任何形式。
本手册由福特汽车公司/德国福特汽车股份公司出版。 本手册版权归福特汽车公司/德国福特汽车股份公司 所有。
扬声器 415-03-00-1
模块通讯网络 418-00-00-1
安全带系统 501-20A-00-1 辅助约束系统 501-20B-00-1
室内灯光 417-02-00-1 天窗开启面板 501-17-00-1
02/2008 100-00-01-1
2008.25 Focus
外部灯光－刹车灯 417-01-00-9 外部灯光－转向信号灯 417-01-00-13 外部灯光－位置和驻车灯 417-01-00-21 外部灯光－牌照灯 417-01-00-23 外部灯光－雾灯 417-01-00-25 外部灯光－倒车灯 417-01-00-27
章节 3－动力传输
发动机
发动机冷却－1.6L（Z6） ............ 303-03A-00-1 发动机冷却－ 1.8/2.0L Duratec-HE (MI4) .......... 303-03B-00-1 发动机冷却－ 2.0L Duratorq-TDCi (DW)柴油…..303-03C-00-1 燃油增压和控制－ 1.6L(Z6) ....................................... 303-04A-00-1 燃油增压和控制－ 1.8/2.0L Duratec-HE (MI4) .......... 303-04B-00-1 燃油增压和控制－ 2.0L Duratorq-TDCi (DW)柴油…..303-04C-00-1 起动系统－1.6L（Z6） ................ 303-06A-00-1 起动系统－ 1.8/2.0L Duratec-HE (MI4) ......... 303-06B-00-1 起动系统－ 2.0L Duratorq-TDCi (DW)柴油 …303-06C-00-1 发动机点火－1.6L（Z6） ............ 303-07A-00-1 发动机点火－ 1.8/2.0L Duratec-HE (MI4) .......... 303-07B-00-1 预热塞系统— 2.0L Duratorq-TDCi (DW) 柴 油 303-07C-00-1
2005款长安福特经典福克斯整车电路图手册(上册)
Focus线路图章节内容一般信息章节内容 ........................................ 100-00-00-1 系统概述 ........................................ 100-00-01-1 索引 ............................................... 100-00-02-1 介绍 ............................................... 100-00-03-1 符号说明 ........................................ 100-00-04-1 线束概述 ........................................100-00-06-1制动系统防抱死控制................................... 206-09A-00-1 防抱死控制－稳定辅助................ 206-09C-00-1转向系统转向系统 ........................................ 211-02-00-1发动机发动机冷却－1.8/2.0L Duratec-HE(MI4) ............ 303-03B-00-1燃油增压和控制－1.8/2.0L Duratec-HE(MI4) ............ 303-04B-00-1起动系统 ........................................ 303-06-00-1 发动机点火－1.8/2.0L Duratec-HE(MI4) ............ 303-07B-00-1电子发动机控制－1.8/2.0L Duratec-HE(MI4) ............ 303-14B-00-1自动变速箱..................................... 307-01-00-1 车速控制 ........................................ 310-03-00-1空调控制系统冷气－无ETAC ............................. 412-03-00-1仪表与警告系统组合仪表与面板照明...................... 413-00-00-1 组合仪表........................................ 413-01-00-1 喇叭............................................... 413-06-00-1 时钟............................................... 413-07-00-1 驻车辅助........................................ 413-13-00-1 发电机和调压器............................. 414-02-00-1音响系统音响单元........................................ 415-01-00-1 喇叭............................................... 415-03-00-1灯光外部灯光－头灯............................. 417-01-00-1 外部灯光－驻车灯 ......................... 417-01-00-3 外部灯光－方向指示灯 .................. 417-01-00-6 外部灯光－位置和剎车灯..............417-01-00-10 外部灯光－牌照灯 ........................417-01-00-12 外部灯光－雾灯............................417-01-00-13 外部灯光－倒车灯 ........................417-01-00-15 室内灯光........................................ 417-02-00-1电力分配模块通讯网络 ................................ 418-00-00-1电子功能章节防盗－主动式 .............................. 419-01A-00-1 防盗－被动式 .............................. 419-01B-00-1 多功能电子控制模块...................... 419-10-00-1100-00-00 100-00-00章节内容底盘后视镜............................................ 501-09-00-1座椅 ............................................... 501-10-00-1玻璃，窗框与机构－前和后电动窗................................. 501-11-00-3玻璃，窗框与机构－后档加热 ....................................... 501-11-00-11玻璃，窗框与机构－加热式电动后视镜........................ 501-11-00-13仪表板与中控台 ............................. 501-12-00-1把手、锁、闩锁和进入系统－中控锁............................................ 501-14-00-1雨刷和清洗..................................... 501-16-00-1天窗开启面板................................. 501-17-00-1辅助安全系统............................... 501-20B-00-1保险丝和继电器信息 ...................... 700-01-00-1电源配置 ........................................ 700-02-00-1保险丝细节..................................... 700-03-00-1接地线............................................ 700-04-00-1元件位置图..................................... 700-05-00-1组件位置配置图 ............................. 700-06-00-1连接器示意图................................. 700-07-00-1在付印之前，本手册的图片、技术资料、数据和说明已经确认无误。
长安福特福克斯电路图(内部灯光)
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
组合仪表与面板照明
P91 中央接线盒 (CJB)
N120 头灯开关 0) 关闭 1) 驻车 2) 近光灯 15) 驻车灯 16) 自动头灯 22) 外盖照明 24) 开关照明
调光器
N93 排档杆单元
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
内部灯光
蓄电池节电器
P91 中央接线盒(CJB)
4) 蓄电池节电继电器
E30 化妆镜灯，左侧 0）关闭 1）开启
E31 化妆镜灯，右侧 0）关闭 1）开启
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
内部灯光-带前电动车窗
驾驶门未关紧
A276 车门锁 单元，右后 11）车门关闭 12）车门打开
A351 车门控制模 块，驾驶侧
A352 车门控制模 块，乘客侧
A353 车门控制模 块，左后
A354 车门控制模 块，右后
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
内部灯光-2009 起车型，除中国以外
P91 中央接线盒 （CJB）
后切断
A351 车门控制模块
，驾驶侧
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
组合仪表与面板照明－配备前后电动窗
P93 蓄电池接线盒
(BJB
N278 点火开关
0）关闭 1）附件 2）运转 3）起动
中速
中速
P91 中央接线盒
(CJB)
中速
中速
A352 车门控制模块，乘
客侧
照明
N297 车窗控制开关，乘
长安福特福克斯电路图(电子发动机控制)
电子电子发动机发动机发动机控制控制控制－－2.0L Duratorq-TDCi (DW)柴油柴油，，手动变速器(MPS6)除外P93 蓄电池接线盒（BJB）K13 电源保持继电器B22空气流量传感器 (MAF)M253可变几何涡轮启动器A147 动力控制模块（PCM）电子电子发动机发动机发动机控制控制控制－－2.0L Duratorq-TDCi (DW)柴油柴油，，手动变速器(MPS6)除外P93 蓄电池接线盒（BJB）K13 电源保持继电器Y47燃油压力电磁阀Y165燃油调节阀A147 动力控制模块（PCM）电子电子发动机发动机发动机控制控制控制－－2.0L Duratorq-TDCi (DW)柴油柴油，，手动变速器(MPS6)除外 A147 动力控制模块（PCM）A147 动力控制模块（PCM）A147 动力控制模块（PCM）B225燃油轨压力传感器B10 发动机冷却液温度（ECT）传感器B109 燃油温度传感器B213 进气温度(IAT)传感器增压压力传感器B43 曲轴位置传感器A147 动力控制模块（PCM）A147 动力控制模块（PCM）废气再循环(EGR)阀A147 动力控制模块（PCM）B41 凸轮轴置传感器涡轮几何位置 传感器(MPS6)除外(MPS6)除外P93 蓄电池接线盒（BJB）N278 点火开关0) 关闭1) 附件2) 运转3) 起动P91 中央接线盒(CJB)B129加速踏板位置传感器aA30 组合仪表离合器高速高速高速高速A147 动力控制模块（PCM） 2009年起车型N81 离合器踏板位置开关1) 踩下离合器踏板2）正常位置电子电子发动机发动机发动机控制控制控制－－2.0L Duratorq-TDCi (DW)柴油柴油，，手动变速器(MPS6)除外除外，，含涂层柴油颗粒过滤器P93 蓄电池接线盒（BJB）A147 动力控制模块（PCM）Y185 中冷器旁通电磁阀Y187 前段催化废气温度传感器Y189 柴油颗粒过滤器差速压力反馈传感器A147 动力控制模块（PCM）Y188后段催化废气温度传感器(MPS6)除外除外，，含涂层柴油颗粒过滤器A147 动力控制模块（PCM）P91 中央接线盒(CJB)高速高速高速高速A348 燃油添加剂系统模块A349 燃油添加剂系统泵模块B190 燃油箱加油盖传感器泵泵(MPS6)，含涂层柴油颗粒过滤器涂层柴油颗粒过滤器P93 蓄电池接线盒（BJB）K13 电源保持继电器B12燃油水份传感器A147 动力控制模块（PCM）(MPS6)，含涂层柴油颗粒过滤器P93 蓄电池接线盒（BJB）K13 电源保持继电器M252EGR节气门启动器A147 动力控制模块（PCM）电子电子发动机发动机发动机控制控制控制－－2.0L Duratorq-TDCi (DW)柴油柴油，，手动变速器(MPS6)，含涂层柴油颗粒过滤器P93 蓄电池接线盒（BJB）K13 电源保持继电器B22空气流量传感器 (MAF)M253可变几何涡轮启动器A147 动力控制模块（PCM）电子电子发动机发动机发动机控制控制控制－－2.0L Duratorq-TDCi (DW)柴油，手动变速器(MPS6)，含涂层柴油颗粒过滤器P93 蓄电池接线盒（BJB）K13 电源保持继电器Y47燃油压力电磁阀Y165燃油调节阀A147 动力控制模块（PCM）电子电子发动机发动机发动机控制控制控制－－2.0L Duratorq-TDCi (DW)柴油柴油，，手动变速器(MPS6)，含涂层柴油颗粒过滤器 A147 动力控制模块（PCM）B109 燃油温度传感器B225燃油轨压力传感器B10 发动机冷却液温度（ECT）传感器B213 进气温度(IAT)传感器A147 动力控制模块（PCM）增压压力传感器B43 曲轴位置传感器A147 动力控制模块（PCM）电子电子发动机发动机发动机控制控制控制－－2.0L Duratorq-TDCi (DW)柴油柴油，，手动变速器(MPS6)，含涂层柴油颗粒过滤器A147 动力控制模块（PCM）Y187 前段催化废气温度传感器Y188后段催化废气温度传感器Y189 柴油颗粒过滤器差速压力反馈传感器废气再循环(EGR)阀B8 节气门位置传感器(TPS)A147 动力控制模块（PCM）涡轮几何位置 传感器B41 凸轮轴置传感器A147 动力控制模块（PCM）(MPS6)，含涂层柴油颗粒过滤器P93 蓄电池接线盒（BJB）N278 点火开关0) 关闭1) 附件2) 运转3) 起动P91 中央接线盒(CJB)B129加速踏板位置传感器aA30 组合仪表高速高速离合器N81 离合器踏板位置开关1) 踩下离合器踏板2）正常位置高速A147 动力高速控制模块（PCM）(MPS6)，含涂层柴油颗粒过滤器P91 中央接线盒(CJB) A147 动力控制模块（PCM）高速高速高速高速泵A348 燃油添加剂系统模块B190 燃油箱加油盖传感器A349 燃油添加剂系统泵模块泵多功能电子控制模块P91中央接线盒（CJB）多功能电子控制模块P91中央接线盒（CJB） P93蓄电池接线盒(BJB)中速CAN+中速CAN-A30组合仪表N278点火开关0) 关闭1) 附件2) 运转3) 起动P91中央接线盒（CJB）K4燃油泵继电器中速CAN+中速CAN-燃油泵点火控制控制+P13时钟弹簧N201速度控制开关1) 开启2) 关闭5) 恢复8) 设置-9) 设置+多功能电子控制模块P93蓄电池接线盒(BJB)K14鼓风马达继电器A/C 开关暖气鼓风机辅助加热器 外部温度+外部温度-P91中央接线盒（CJB）A128加热器控制模块B73外侧气温传感器。
长安福特福克斯电路图(冷气-配备EATC)
配备手动变 速器
C95
倒档 中速 CAN+
P91 中央接线盒 (CJB)
中速 CAN-
配备前驻车 辅助
中速 CAN+
中速 CAN-
开关
LED
A265 驻车辅助模块
413-00-00-2 组合仪表和
面板照明
H9 蜂鸣器
N359 驻车辅助开关，
前方
2) 照明
A265 驻车辅助模块
配备前驻车辅助
汽车技师帮技术资料----长安福特福克斯电路图(冷气－配备EATC)
冷气－配备EATC
循环电源
A205 电子自动温度控
制(EATC)模块
M69 空气循环启动器
循环
循环
循环
A205
循环
电子自动温度控制
(EATC)模块
汽车技师帮技术资料----长安福特福克斯电路图(冷气－配备EATC)
冷气－配备EATC
面板/地板电源
M250 面板/地板模式 启动器
A205 电子自动温度控 制(EATC)模块
汽车技师帮技术资料----长安福特福克斯电路图(冷气－配备EATC)
驻车辅助－后保险杆，2009 年起车型，5 门车型
H9 蜂鸣器
A265 驻车辅助模块来自B336 驻车辅助传感器，后中
B171 驻车辅助传感器，
后，右外侧
B168 驻车辅助传感器，后，左外侧
汽车技师帮技术资料----长安福特福克斯电路图(冷气－配备EATC)
驻车辅助－前保险杆
B301 驻车辅助传感器，
右前
B309 驻车辅助传感器，
左前
A265 驻车辅助模块
H9 蜂鸣器
汽车技师帮技术资料----长安福特福克斯电路图(冷气－配备EATC)
2005 Focus福特福克斯维修手册 第四章 电气 章节 417-02 内部灯光
417-02-1 内部灯光417-02-1章节417-02 内部灯光适用车辆：2005 Focus目录页数诊断与测试内部灯光............................................................................................................................ 417-02-2 检查与确认....................................................................................................................... 417-02-2症状表.............................................................................................................................. 417-02-2定点测试........................................................................................................................... 417-02-3诊断与测试内部灯光图标与接头信息，请参阅线路图章节417-02。
检查与确认1. 确认顾客的问题。
2. 目视检查是否有明显的机械或电气损坏的痕迹。
目视检查表3. 如果所观察或提出的问题的明显原因已经发现，则在进行下一个步骤之前，必须先将该原因修正(如果可能的话)。
4. 如果问题无法明显的发现，则确认故障并参阅症状表。
定点测试注意：使用一部数字电表对所有的电气测量。
定点测试C：行李箱灯不亮C4：检查尾门碰锁马达是否搭铁D3：检查回路31-LB8 是否搭铁定点测试F：右前足部区域灯不亮。
2005 Focus福特福克斯维修手册 第四章 电气 章节 413-01 仪表
413-01-1 仪表413-01-1章节413-01 仪表适用车辆：2005 Focus目录页数诊断与测试仪表................................................................................................................................... 413-01-2 检查与确认....................................................................................................................... 413-01-2自我诊断模式，配备基本等级仪表车辆........................................................................... 413-01-2自我诊断模式，配备中或高等级仪表车辆 ......................................................................... 413-01-5仪表的配置....................................................................................................................... 413-01-7拆卸与安装仪表................................................................................................................................... 413-01-9诊断与测试仪表检查与确认1. 确认顾客的问题。
福特福克斯全车线路图
福特福克斯全车线路图001保险和继电器01002保险和继电器02003保险和继电器03004保险和继电器04005保险和继电器05006保险和继电器06007保险和继电器07008保险和继电器08009保险和继电器09010保险和继电器10011保险和继电器11012保险和继电器12013保险和继电器13014保险和继电器14015车速控制1016车速控制2017点火开关(自动变速器)018电动车窗01019电动车窗02020电动车窗03021电动车窗04022电动座椅023电源配置01024电源配置02025电源配置03026电源配置04027电源配置05028电源配置06029动力转向030多功能电子控制模块(2)031多功能电子控制模块(3)032多功能电子控制模块(4)033多功能电子控制模块(5)034多功能电子控制模块(6)035多功能电子控制模块(7)036多功能电子控制模块(8)037多功能电子控制模块(9)038多功能电子控制模块039发电机和调节器040发动机点火041发动机电子控制1 042发动机电子控制2 043发动机电子控制3 044发动机电子控制4 045发动机电子控制5 046发动机电子控制6 047发动机冷却1048发动机冷却2049防抱系统050防盗01051防盗02052防盗03053防盗05054防盗07055辅助安全系统1 056辅助安全系统2 057辅助安全系统3 058后窗加热(五门) 059后窗加热060后视镜1061后视镜2062加热式电后镜(2) 063加热式电后镜064空调1065空调2066空调3067喇叭068喇叭2069模块通讯1070模块通讯2071模块通讯3072模块通讯4073模块通讯5074模块通讯6075模块通讯7076模块通讯8077燃油增压控制078时钟079手动变速动系统080天窗开启面板1 081天窗开启面板2 082外灯光1083外灯光2084外灯光3085外灯光3 086外灯光4 087外灯光5 088外灯光7 089外灯光8 090外灯光9 091外灯光10 092外灯光11 093外灯光12 094外灯光13 095外灯光14 096外灯光15 097外灯光16 098外灯光17 099外灯光18 100外灯光19 101外灯光20 102仪表103仪表板01 104仪表板02 105仪表板03 106仪表板04 107仪表板05 108仪表板06 109仪表板07 110仪表板08 111仪表板09 112仪表板10 113仪表板11 114仪表板12 115仪表板13 116仪表板14 117仪表板15 118仪表板16 119仪表板17 120仪表板18 121仪表板19 122音响1 123音响2 124音响3 125音响4 126雨刷1 127雨刷02 128雨刷03129129中央门锁130中央门锁(2)131中央门锁(3)1 132132中央门锁(4) 133中央门锁(5)134中央门锁(6)135驻车辅助136驻车辅助2 137137驻车辅助3 138自动变速起动系统139自动变速箱140自动变速箱2 141自动变速箱3。
长安福特福克斯电路图(组合仪表与面板照明-配备前后电动窗)
汽车技师帮技术资料---长安福特福克斯电路图(组合仪表与面板照明)
组合仪表
P91 中央接线盒
(CJB)
N120 灯开关
0) 关闭 1) 驻车 2) 近光灯 15) 驻车灯 16) 自动头灯
照明
搭铁
灯光开启
远光灯 中速 CAN+
左方向灯 中速 CAN-
右方向灯
A30 仪表板
6) 照明 7) 左方向灯 8) 右方向灯 9) 远光灯 70) 灯光开启
电源配置
O1 蓄电池
P93 蓄电池接线盒 （BJB）
P91 中央接线盒（CJB） 1）近光继电器 2）远光继电器 8）雨刷继电器，低速 9）雨刷继电器，高速
离合器
A30 组合仪表 112）PATS 指示器
制动
A147 动力控制模块
（PCM）
N81 离合器踏板位置开关 1) 离合器踏板踩下 2) 正常位置
N82 制动踏板位置开关 0) 制动踏板踩下 2) 正常位置
汽车技师帮技术资料---长安福特福克斯电路图(组合仪表与面板照明)
组合仪表－不含1.6L (Z6)手动变速器
P91 中央接线盒
(CJB)
B73 外侧温度
传感器
无 DVD 播放 器
配备 DVD 播 放器
N1 制动液面开关
0）正常 1）低
中速 CAN-
中速 CAN+
除冰警示 高速 CAN-
制动液/驻车制动 高速 CAN+
A11 收音机
N63 驻车制动开关 0) 未踩下刹车 1) 踩下刹车
A30 组合仪表 13) 低制液面/驻车制动 124) 双颜色除冰警示 4℃/0℃ 130）EHPAS
长安福特福克斯电路图(手动变速器)
模块通讯网络模块通讯网络--数据连结接头数据连结接头（（DLC DLC），），手动变速器手动变速器手动变速器，，手动变速器变速器（（MPS6MPS6））不带EHPAS 带EHPAS高速电缆- 高速CAN+A318变速器控制模块（TC M ）高速CAN-高速CAN+ A147动力控制模块（PCM ）模块通讯网络模块通讯网络--数据连结接头数据连结接头（（DLC DLC），），自动变速器自动变速器不带EHPAS 带EHPAS高速电缆-高速CAN+A318 变速器控制模块（TCM ）A147动力控制模块（PCM ）A147动力控制模块（PCM ）高速CAN-高速CAN-高速CAN+高速CAN+2009年起车型模块通讯网络模块通讯网络--数据连结接头数据连结接头，，插脚3和1111，，中国大陆不带EATC EATC，，台湾带DVD 播放器D20数据连结接头 （DLC）中速CAN-中速CAN+A11 收音机中速CAN- 中速CAN+A30组合仪表带约束控制模块（RCM ）不带约束控制模块（RCM ）中速CAN-中速CAN+ A208约束控制模块（RCM ）左驾驶，带驻车辅助，2009年前车型 左驾驶，不带驻车辅助，2009年前车型 右驾驶，带驻车辅助，2009年前车型右驾驶，不带驻车辅助，2009年前车型 不带驻车辅助，2009年起车型 带驻车辅助，2009年起车型 带前电动车窗EATC EATC，，不带安全气囊不带安全气囊，，台湾带DVD 播放器A205电子自动温度控制（EATC ）模块中速CAN-中速CAN- 中速CAN-中速CAN+中速CAN+中速CAN+ A30组合仪表A11收音机左驾驶，带驻车辅助，2009年前车型 左驾驶，不带驻车辅助，2009年前车型 右驾驶，带驻车辅助，2009年前车型 右驾驶，不带驻车辅助，2009年前车型不带驻车辅助，2009年起车型 带驻车辅助，2009年起车型 带前电动车窗EATC 及安全气囊及安全气囊，，台湾带DVD 播放器D20数据连结接头 （DLC）A205电子自动温度控制（EATC ）模块中速CAN-中速CAN- 中速CAN- 中速CAN+中速CAN+中速CAN+A30组合仪表中速CAN+ 中速CAN-A11收音机A208约束控制模块（RCM ）左驾驶，带驻车辅助，2009年前车型 左驾驶，不带驻车辅助，2009年前车型 右驾驶，带驻车辅助，2009年前车型 右驾驶，不带驻车辅助，2009年前车型不带驻车辅助，2009年起车型 带驻车辅助，2009年起车型 带前电动车窗模块通讯网络模块通讯网络--数据连结接头数据连结接头，，插脚3和1111，，不带EATC EATC，，中国大陆除外中国大陆除外，，台湾不带DVD 播放器D20数据连结接头 （DLC）A11 收音机中速CAN+中速CAN-中速CAN-中速CAN-中速CAN+中速CAN+ A30组合仪表带约束控制模块（RCM ）不带约束控制模块（RCM ）A208约束控制模块（RCM ）左驾驶，带驻车辅助，2009年前车型 左驾驶，不带驻车辅助，2009年前车型右驾驶，带驻车辅助，2009年前车型右驾驶，不带驻车辅助，2009年前车型不带驻车辅助，2009年起车型 带驻车辅助，2009年起车型 带前电动车窗模块通讯网络模块通讯网络--数据连结接头数据连结接头，，插脚3和1111，，带EATC EATC，，不带安全气囊不带安全气囊，，中国大陆除外中国大陆除外，，台湾不带DVD 播放器A205电子自动温度控制（EATC ）模块中速CAN- 中速CAN-中速CAN-中速CAN+中速CAN+ 中速CAN+ A11收音机A30组合仪表左驾驶，带驻车辅助，2009年前车型左驾驶，不带驻车辅助，2009年前车型 右驾驶，带驻车辅助，2009年前车型 右驾驶，不带驻车辅助，2009年前车型 不带驻车辅助，2009年起车型 带驻车辅助，2009年起车型 带前电动车窗模块通讯网络模块通讯网络--数据连结接头数据连结接头，，插脚3和1111，，带EATC 及安全气囊安全气囊，，中国大陆除外中国大陆除外，，台湾不带DVD 播放器A205电子自动温度控制（EATC ）模块D20数据连结接头 （DLC）中速CAN+中速CAN+中速CAN+中速CAN-中速CAN-中速CAN- A11收音机A30组合仪表中速CAN+ 中速CAN-A208 约束控制模块（RCM ）左驾驶，带驻车辅助，2009年前车型左驾驶，不带驻车辅助，2009年前车型 右驾驶，带驻车辅助，2009年前车型右驾驶，不带驻车辅助，2009年前车型带前电动车窗，不带驻车辅助，2009年起车型带前电动车窗及驻车辅助，2009年起车型 带前电动车窗模块通讯网络模块通讯网络--数据连结接头（DLC DLC）），带前后带前后电动电动电动车窗及车窗及驻车辅助驻车辅助，，左驾驶左驾驶，，2009年前车型中速CAN-中速CAN+中速CAN+ 中速CAN+中速CAN+ 中速CAN中速CAN-中速CAN-中速CAN+中速CAN+中速CAN-中速CAN- P91中央接线盒(CJB)A354车门控制模块，右后A352车门控制模块，乘客侧A351车门控制模块，驾驶侧A265驻车辅助模块A353车门控制模块，左后模块通讯网络模块通讯网络--数据连结接头数据连结接头（（DLC DLC），），带前后带前后带前后电动电动电动车窗车窗车窗，，不带驻车辅助不带驻车辅助，，左驾驶左驾驶，，2009年前车型中速CAN-中速CAN- 中速CAN-中速CAN-中速CAN- 中速CAN+中速CAN+中速CAN+ 中速CAN+中速CAN+A352车门控制模块，乘客侧A354车门控制模块，右后A353车门控制模块，左后A351车门控制模块，驾驶侧P91中央接线盒(CJB)模块通讯网络模块通讯网络--数据连结接头（DLC DLC）），带前后带前后电动电动电动车窗及车窗及驻车辅助驻车辅助，，右驾驶右驾驶，，2009年前车型中速CAN-中速CAN- 中速CAN-中速CAN-中速CAN- 中速CAN+中速CAN+中速CAN+中速CAN+中速CAN+ A352车门控制模块，乘客侧A353车门控制模块，左后A351车门控制模块，驾驶侧A354车门控制模块，右后A265驻车辅助模块中速CAN+ 中速CAN-模块通讯网络模块通讯网络--数据连结接头数据连结接头（（DLC DLC），），带前后带前后带前后电动电动电动车窗车窗车窗，，不带不带驻车辅助驻车辅助驻车辅助，，右驾驶右驾驶，，2009年前车型中速CAN-中速CAN- 中速CAN-中速CAN-中速CAN-中速CAN+中速CAN+中速CAN+ 中速CAN+中速CAN+A353车门控制模块，左后A352车门控制模块，乘客侧A354车门控制模块，右后A351车门控制模块，驾驶侧P91中央接线盒(CJB)模块通讯网络模块通讯网络--数据连结接头数据连结接头（（DLC DLC），），前后前后前后电动电动电动车窗车窗车窗，，不带驻车辅助带驻车辅助，，2009年起车型中速CAN-中速CAN-中速CAN-中速CAN+中速CAN+ 中速CAN+P91中央接线盒(CJB)A351车门控制模块，驾驶侧A352车门控制模块，乘客侧模块通讯网络模块通讯网络--数据连结接头数据连结接头（（DLC DLC），），前后前后前后电动电动电动车窗车窗车窗，，带驻车辅助驻车辅助，，2009年起车型中速CAN- 中速CAN- 中速CAN-中速CAN- 中速CAN+中速CAN+中速CAN+ 中速CAN+P91中央接线盒(CJB)A351车门控制模块，驾驶侧A352车门控制模块，乘客侧A265驻车辅助模块模块通讯网络模块通讯网络--数据连结接头数据连结接头（（DLC DLC），），带前带前带前电动电动电动车窗车窗P91中央接线盒(CJB)中速CAN- 中速CAN+N388车窗控制/电动后视镜调整开关，驾驶侧A351车门控制模块，驾驶侧A352车门控制模块，乘客侧A354车门控制模块，右后A353车门控制模块，左后N388车窗控制/电动后视镜调整开关，驾驶侧 A351车门控制模块，驾驶侧A352车门控制模块，乘客侧A354车门控制模块，右后A353车门控制模块，左后模块通讯网络模块通讯网络--数据连结接头数据连结接头（（DLC DLC））插脚编号 说明线路颜色CAN 总线+底盘接地 信号接地 CAN 总线+CAN 总线-CAN 总线- 蓄电池电压。
2005 Focus福特福克斯维修手册 第四章 电气 章节 419-01B 防盗 - 被动式
419-01B-1 防盗- 被动式419-01B-1章节419-01B 防盗- 被动式适用车辆：2005 Focus目录页数诊断与测试防盗- 被动式.................................................................................................................... 419-01B-2 检查与确认....................................................................................................................... 419-01B-2一般程序使用诊断设备执行钥匙程序设定..................................................................... (33 005 0) 419-01B-4 使用诊断设备消除所有钥匙密码......................................................................................... 419-01B-5 防盗保全进入................................................................................................. (33 004 0) 419-01B-6 说明与操作被动式防盗系统(PATS) 无线电收发机 ............................................................................. 419-01B-7诊断与测试防盗–被动式01B。
长安福特福克斯电路图(内部灯光)
高速 驻车位置
M111 挡风玻璃雨刷 马达 0) 重设 1) 运转
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
雨刷和清洗器－5 门车型
后雨刷间断
P91 中央接线盒
(CJB)
N104 雨刷/清洗器开关 0) 关闭 5) 前清洗器开启 6) 后清洗器开启 7) 后雨刷开启
后清洗器
前清洗器
P91 中央接线盒
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
内部灯光
蓄电池节电器
P91 中央接线盒(CJB)
4) 蓄电池节电继电器
E30 化妆镜灯，左侧 0）关闭 1）开启
E31 化妆镜灯，右侧 0）关闭 1）开启
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
内部灯光-带前电动车窗
驾驶门未关紧
乘客门未关紧
左后门未关紧
右后门未关紧
P91 中央接线盒 （CJB）
A172 车门锁单 元，前驾驶侧 11）车门关闭 12）车门打开
A173 车门锁单 元，乘客前侧 11）车门关闭 12）车门打开
A275 车门锁 单元，左后 11）车门关闭 12）车门打开
A276 车门锁 单元，右后 11）车门关闭 12）车门打开
照明开启 灯光开启
A30 组合仪表
6) 照明 70) 灯光开启
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
组合仪表与面板照明
P91 中央接线盒 (CJB)
N120 头灯开关 0) 关闭 1) 驻车 2) 近光灯 15) 驻车灯 16) 自动头灯 22) 外盖照明 24) 开关照明
无 EATC
泵马达
汽车技师帮技术资料---长安福特福克斯电路图(内部灯光)
长安福特福克斯电路图(后视镜-右驾驶,带前电动车窗)
B304 排放温度传感器，
地板, 左侧
B307 排放温度传感
器，面板, 右 侧
B306 排放温度传感器，
面板，左侧
B305 排放温度传感器，
地板, 右侧
A205 电子自动温度控
制（EATC）模块
汽车技师帮技术资料---长安福特福克斯电路图
后视镜-右驾驶，带前电动车窗
P91 中央接线盒 (CJB)
N388 车窗控制/电动 后视镜调整开 关，驾驶侧 0) 空档 21) 镜面向上 22) 镜面向下 23) 镜面向左 24) 镜面向右 28) 乘 客 侧 镜 面马达 29 驾驶侧镜面 马达
2009年起车型
冷气－未配备EATC，2.0L Duratorq－TDCi (DW) 柴油
P93 蓄电池接线盒 (BJB)
K32 A/C 全开节气门 继电器 (WOT)
A/C 低压
手动变速器
WOT 继电器 A/C 高压
A147 动力控制模块
(PCM)
手动变速器
Y16 A/C 压缩机离合器
N246 A/C 低压开关 0) 正常压力 1) 低压
A354 车门控制 模块，右后
A30 组合仪表
中速CAN+ 中速CAN-
镜面向上/ 向下
向左/向右
A352 车门控制模块， 乘客侧
A356 车外后视镜，乘 客侧 1）向上/向下 2）向左/向右
汽车技师帮技术资料---长安福特福克斯电路图
后视镜-带前后电动车窗，2009 年起车型，中国除外
A353 车门控制 模块，左后
A30 组合仪表
镜面向上/ 向下
中速CAN+ 向左/向右
A351 车门控制 中速CAN- 模块，驾驶侧
