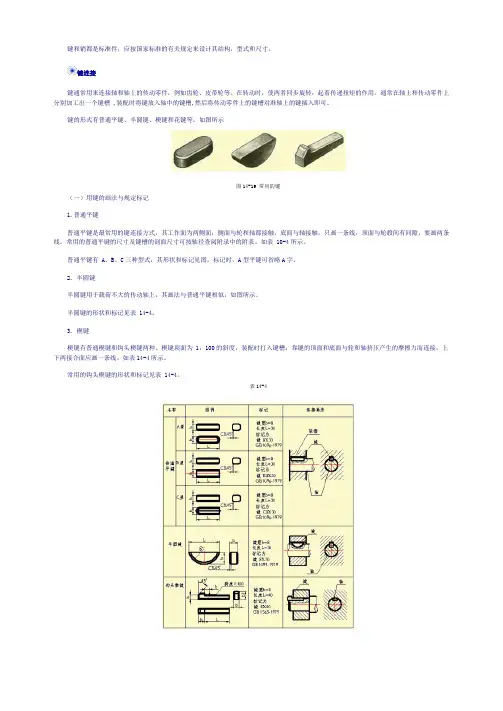

键和销
键和销都是标准件，应按国家标准的有关规定来设计其结构，型式和尺寸。
键连接键通常用来连接轴和轴上的传动零件，例如齿轮、皮带轮等。
在转动时，使两者同步旋转，起着传递扭矩的作用。
通常在轴上和传动零件上分别加工出一个键槽 ,装配时将键放入轴中的键槽,然后将传动零件上的键槽对准轴上的键插入即可。
键的形式有普通平键、半圆键、楔键和花键等。
如图所示图14-19 常用的键（一）用键的画法与规定标记1.普通平键普通平键是最常用的键连接方式，其工作面为两侧面，侧面与轮和轴都接触，底面与轴接触，只画一条线，顶面与轮毂间有间隙，要画两条线。
常用的普通平键的尺寸及键槽的剖面尺寸可按轴径查阅附录中的附表。
如表 10-4所示。
普通平键有 A、B、C三种型式，其形状和标记见图。
标记时，A型平键可省略A字。
2. 半圆键半圆键用于载荷不大的传动轴上，其画法与普通平键相似，如图所示。
半圆键的形状和标记见表 14-4。
3. 楔键楔键有普通楔键和钩头楔键两种。
楔键顶面为 1：100的斜度，装配时打入键槽，靠键的顶面和底面与轮和轴挤压产生的摩擦力而连接，上下两接合面应画一条线。
如表14-4所示。
常用的钩头楔键的形状和标记见表 14-4。
表14-4（二）花键的画法与规定标记花键连接可靠、传递的扭矩很大、对中导向性好，应用十分广泛。
花键的齿形有矩形、渐开线等，最常见的是矩形花键，下面介绍矩形花键的画法与标记。
1. 外花键的画法在平行花键轴线的投影面的剖视图上，大径用粗实线绘制，小径用细实线绘制；用剖面画其齿形，注明其齿数，如图所示。
图14-20 外花键的画法花键工作长度的终止端和尾部长度的末端均用细实线绘制，与轴线垂直；尾部画成与轴线成30°的斜线；花键代号应指在大径上。
2. 内花键的画法在平行花键轴线的投影面的剖视图上，大径及小径用粗实线绘制；用局部视图画其齿形，注明其齿数，如图所示图14-21内花键的画法3. 花键连接的画法用剖视图表示花键连接时，连接部分按外花键的画法绘制，如图所示。
第8章标、常用件(2)-销键、齿轮
螺旋弹簧
压力弹簧 拉力弹簧 扭转弹簧
涡旋弹簧
二、圆柱螺旋压力弹簧
⒈ 弹簧各部分的名称及尺寸关系 d:簧丝直径 D2:弹簧外径 D1:弹簧内径 D:弹簧中径 D=D2-d t:弹簧节距
有效圈数n: 保持节距相等 参加工作的圈数 (计算 弹簧刚度时的圈数）。 支撑圈数n2: 弹簧端部用 于支承或固定的圈数。 总圈数n1: 有效圈数与支 撑圈数之和。
作图步骤:
① 根据D、H0画矩形。 ② 画出支撑圈部分的圆 和半圆。 直径=簧丝直径d。
③ 画出有效圈部分的圆。
④ 按右旋方向作相应圆 的公切线。
t
⑤ 加深并画剖面线。
D
t/2
⑵ 装配图中弹簧的画法
★ 弹簧各圈取省略画法 后，其后面被挡住的 结构一般不画。可见 轮廓线只画到弹簧钢 丝的断面轮廓或中心 线处。
二、滚动轴承的画法
●
●
d、D、B 根据轴 承代号在画图前查标 准确定。
A/2
滚动轴承是标准件，在 装配图中通常采用简化 画法(比例画法）。 d (内径) 主要参数 D (外径) B (宽度)
深沟球轴承简 化画法：
B A/2 D 60° d B/2
A
8.7
一、弹簧的作用和种类
弹
簧
★作用： 弹簧在部件中的作用是减震、复位、夹紧、 测力和储能等。 常用种类 ★种类：
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。）
二、齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。 齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
8.6
机械制图任务7.3 键、销及其连接的画法
当弹簧剖面直径小于 或等于2mm时，也可
以采用示意画法 。
A/2 D
深沟球轴承规定画法
主要参数
d (内径) D (外径) B (宽度)
A
A/2
B B/2
60º
d
d、D、B 根据轴承代号在画图前查标准确定。
37
三、弹簧
1.弹簧的作用和种类
★作用：弹簧在部件中的作用是减震、复位、夹紧、测力和储能。
★种类：
常用种类
螺旋弹簧
涡旋弹簧
压力弹簧Βιβλιοθήκη 拉力弹簧扭力弹簧任务分析
任务导入
知识链接
任务计划与 决策
任务实施
任务评价
任务7.3 键、销及其连接的画法
任务引入
如何绘制键、 销连接图？
图1 键连接
任务分析
键是通过轴上和轮毂上的标准功能结构——键槽来过接轴和轴上的 传动件，使轴与传动件间不发生相对转动，以传递扭矩。销主要用于零 件之间的定位连接和防松，也用来做过载保护元件。键和销都是标准件 和常用件，其键和销零件图及连接图的绘制方法必须按照国标所要求的 绘制，而且还要掌握键与销的作用、分类及标注等相关内容。
圆柱销
零件1 圆锥销
轴
轴套
圆柱销联接
零件2 圆锥销联接
销连接动画
知识小结
键和销都是标准件，在绘制零件图和应用中一定要遵守国家标准的要 求和规定，会根据要求熟练查阅有关的标准，选用相关参数和规定尺寸 等，在理解的基础上要求能画、会标注。
任务计划与决策
专业 组别
班级 任务名称
任 务 计 划
项目
可选方案
2、 滚动轴承的分类
二、 滚动轴承的代号
前置代号
标准件和常用件规定画法
4 整理和打包图纸
最后，需要对绘制完成的图纸进行整理和打 包，包括文件格式、命名和存储方式等。
画法的注意事项
准确度
标注规范
在绘制标准件和常用件时，需要 保证尺寸和形状等要素的准确性， 建议使用专业的测量工具。
标注和注释应清晰、准确，用简 易图形或文字标明器件的用途、 特点、参数及其他必要信息。
规范文化
弹簧螺母
由于具有自锁、防松特性，弹簧螺母在工业领域 中广泛应用。
常用零件的示例
阀门
阀门通常用于控制液体、气体、 气液混合物等流体，具有操作 简便、密封性好的特点。
吸嘴
吸嘴是工业中的一种常用零件， 用于连通元件和系统，具有密 封性好和承载能力强的特点。
接头
接头是连接机械部件的通用零 件，包括各种角度和形状，不 同类型的接头需要标注不同的 参数。
齿轮
对于常见的直齿圆柱齿轮，需要 标注法向模数尺寸系列及其相应 的参数，同时标注齿轮的装配方 向。
垫片
垫片是刚性连接中常用的一种隔 离元件，需要标明尺寸和材质。
常用件规定的画法
1
键和卡簧
一些常用的键和卡簧需要标注尺寸、材质和用途，以及与周边构件的配合关系。
2
轴承和支撑装置
这类常用件的画法需要标注轴承的类别、规格和材质，同时标注支撑装置的类型和配合方式。
标准件和常用件规定画法
本次演示将覆盖标准件和常用件的规定画法，以及一些有关绘制标准件和常 用件的步骤和注意事项。
概述
标准件和常用件是机械制造和设计中非常重要的概念。标准件指的是符合国际或国家相关标准的机械零件，而 常用件则是在机械设计中常常使用的一些实体零件或模块。
标准件规定的画法
螺栓和螺钉
机械制图第六章 标准件和常用件3
(2)内花键画法
6×23H7×26H10×6H11
GB/T 1144—b2001
b
6齿
D D
d
d
内花键的画法和标注
在平行于花键轴线的剖视图中，内花键的大径及小径均用粗 实线绘制，并用局部视图画出一部分或全部齿形。
一、键联接
4.矩形花键
第三节 键 和 销
(3)花键联接画法
A
A—A
A
绘制内、外花键的联接图时，其联接部分按外花键绘制。
花键的齿形有矩形、渐开线形和三角形等，其中以矩形最 为常见，它的结构和尺寸已标准化。
矩形花键的标记代号应按次序包括：键数N、小径d、大径 D、键宽B、基本尺寸及其配合公差带代号和标准号。
第三节 键 和 销
一、键联接
4.矩形花键
例如，若一对相互配合的内、外矩形花键的尺寸为N=6mm、 d=Φ23mm（H7/f7配合）、D=Φ26mm（H10/a11配合）、B=6 mm （H11/d10配合），则其标记分别为：
GB/T 1144—2001
b 6齿Βιβλιοθήκη bD DL
d
d
外花键的画法和标注
在平行于花键轴线的视图中，外花键的大径用粗实线、小 径用细实线绘制，并用断面图画出一部分或全部齿形。
矩形花键的标记应注写在指引线的基准线上，其他必要的 数据可在图中列表表示或在其他相关文件中说明。
第三节 键 和 销
一、键联接
4.矩形花键
公称直径d=6mm，公称长度l=30mm、材料为钢、热处理硬度为28~38HRC、 表面氧化处理的A型圆锥销的简化标记为： 销 GB/T 117—2000 6×30
公称直径d=5mm，公称长度l=50mm、材料为低碳钢、不经表面处理的开口 销的简化标记为： 销 GB/T 91—2000 5×50
机械制图第7章(标准件与常用件)
上一页 下一页 返回
7.1 螺纹
2.管螺纹 在水管、油管、煤气管的管道连接中常用管螺纹，它们是 英寸制的。有非螺纹密封的内、外管螺纹和用螺纹密封的圆 柱内管螺纹;还有用螺纹密封的圆锥内、外管螺纹。前者代号 分别为G和 R p ;后者代号为 RC 和R( R1 和 R2 ，其中 R1 表示 与圆柱内螺纹相配合的圆锥外螺纹， R2 表示与圆锥内螺纹相 配合的圆锥外螺纹)。管螺纹应标注螺纹特征代号和尺寸代号; 非螺纹密封的外管螺纹还应标注公差等级;当螺纹为左旋时， 应在最后加注"LH"，并用“-”隔开。尺寸代号与带有外螺 纹管子的孔径相近，而不是管螺纹的大径。非螺纹密封的管 螺纹的大径、小径和螺距。
上一页 下一页 返回
7.2常用螺纹紧固件
7.2.2 双头螺柱连接
双头螺柱连接由双头螺柱、螺母和垫圈组成。在两个被连接 的零件中，其中有一个较厚或不适宜用螺栓连接时，常采用 双头螺柱连接。事先在较薄的连接零件上钻有比螺栓大径略 大的通孔(=1. 1d)，在较厚的连接零件上加工出内螺纹孔。 已知双头螺柱的形式、公称直径、被联接件的厚度以及旋入 端的材料，由此估算螺柱的长度L„。 L„=较薄零件的厚度( )+垫圈厚度(0. 15d)+螺母厚度(0. 8d) +a 式中:a = (0. 3 -0. 4)d，是螺柱顶端露出螺母的长度。根 据此式算出的参考长度L'。
上一页
返回
7.2常用螺纹紧固件
螺纹紧固件就是运用一对内、外螺纹的连接作用来连接和紧 固一些零部件。常用的螺纹紧固件有螺钉、螺栓、螺柱(亦称 双头螺柱)、螺母和垫圈等。螺纹紧固件的结构、尺寸均已标 准化，并由有关专业工厂大量生产。根据螺纹紧固件的规定 标记，就能在相应的标准中查出有关的尺寸。因此，对符合 标准的螺纹紧固件，不需再详细画出它们的零件图。表7-2 列出了图7-12所示的常用螺纹紧固件的视图、主要尺寸及 规定标记示例。
机械制图-标准件和常用件
圆柱销
(2) 销的种类 圆锥销
开口销 (3) 销的标记
公称直径10mm，长50 mm的B型圆柱销 标记： 销 GB119-86 B10×50
2. 销 联 接 的 画 法
圆柱销
零件1 圆锥销
轴 轴套
圆柱销联接
零件2
圆锥销联接
7-3 齿 轮
♂ 作用
传递运动和动力 改变轴的转速与转向
圆柱齿轮 ♂ 种类 圆锥齿轮
管螺纹
※G右面的 数字不是管 螺纹的大径 ，而是尺寸 代号。
内螺纹
※尺寸界线应 从大径引出
※管螺纹和其它 螺纹的标注指引
线不同
五 螺纹紧固件的标记和画法
常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和
垫圈等。由于这类零件都是标准件，通常只需用简化画 法画出它们的装配图，同时给出它们的规定标记。
标记方法按 “GB” 有关规定。
标准件和常用件
7-1螺纹与螺纹紧固件 7-2键与销 7-3齿轮
§7-1 螺纹及螺纹紧固件
标准件： 生产实际中，国家对 于需用量大且使用广泛的零件制订 了专门的标准，此类零件统称为标 准件。
常见的标准件有：螺钉、螺栓、螺母、垫圈、键等。
常用件： 像齿轮、滚动轴承、弹簧等在机械设备中使 用较多的零部件称为常用件。常用件的一些结 构也是标 准化的。
单线螺纹
双线螺纹
⑷ 螺距和导程
螺纹上相邻两牙在中径线上对应两点之间 的轴向距离P称为螺距。
同一条螺旋线上相邻两牙在中径线上对 应两点之间的轴向距离L称为导程。
螺距=导程
导程 螺距
单线螺纹： P=L 多线螺纹： P=L/n
⑸ 螺纹的旋向
右旋(常用) 左旋
左旋 右旋 ※ 只有上述各要素完全相同的内、外
机械制图 第六章 标准件和常用件的规定画法
管螺纹
锯齿形 螺纹
第六章 标准件和常用件的规定画法 6.1 螺纹
(2) 直径（大径、中径、小径）
① 大径（d、D） 与外螺纹牙顶或内螺 纹牙底相切的假想圆柱或圆锥的直径
② 小径（d1、D1） 与外螺纹牙底或内 螺纹牙顶相切的假想圆柱或圆锥的直径
③ 中径（d2、D2） 中径圆柱或中径圆锥的 直径。该圆柱（或圆锥）母线通过圆柱（或 圆锥）螺纹上牙厚与牙槽宽相等的地方
(5) 旋向
内、外螺纹旋合时的旋转方向称为旋向 顺时针旋转时旋入的螺纹，称为右旋螺纹（俗称正扣） 逆时针旋转时旋入的螺纹，称为左旋螺纹（俗称反扣）
牙型、大径和螺距是决定螺纹结构规格的最基本的要素，称为螺纹三要素。凡螺纹 三要素符合国家标准的，称为标准螺纹；牙型不符合国家标准的，称为非标准螺纹
第六章 标准件和常用件的规定画法 6.1 螺纹
第六章 标准件和常用件的规定画法
不穿通螺纹孔的画法:
6.1 螺纹
钻
攻
孔
丝
容易出错的地方
0.5D
120°
第六章 标准件和常用件的规定画法Байду номын сангаас6.1 螺纹
3.螺纹联接的规定画法
画螺纹联接时，表示内、外螺纹牙顶圆投影的 粗实线，与牙底圆投影的细实线应分别对齐
第六章 标准件和常用件的规定画法 6.1 螺纹
细牙普通螺纹 公称直径16mm，螺距1mm；中 径和小径公差带均为6H（省略不 标）；中等旋合长度；右旋
55º非密封管螺纹 G——螺纹特征代号 1 ——尺寸代号 A——外螺纹公差等级代号
55º密封管螺纹 Rc——圆锥内螺纹 Rp——圆柱内螺纹 R1——与圆柱内螺纹相配合的
圆锥外螺纹 R2——与圆锥内螺纹相配合的
机械制图第六章 标准件和常用件-齿轮等
轮轴
注意：装配图中不标注尺寸。
注意：轮上键槽的底面与键不
接触，画出间隙，键与键槽的
其他表面都接触，画成一条直
线。
14
平键联结的装 配画法
15
2）半圆键 －其工作方式与联接方式与普通平键联接基本相同， 所以画法与平键基本相同。
16
半圆键联结的 装配画法
17
3）钩头楔键联接 钩头楔键的顶面有斜度，装配时需打入键槽内，它 依靠键的顶面和底面与键槽的挤压而工作，所以它 的顶面和底面与键槽接触，这些接触面在图中画成 一条线；键的侧面为非工作面，联接时与键槽的侧 面不接触，应画出间隙。
一、键及键联接
键的功用
用键将轴与轴上的传动件(如齿轮、皮带 轮等)联接在一起, 以传递扭矩。
键联接是先将键嵌入轴上的键槽内，再对
准轮毂上的键槽，把轴和键同时插入孔和槽内
，这样就可以使轴和轮一起转动。
轴
键
皮带轮
1
2
键的种类
3
4
5
6
键的标记 例：标记: 键16×100 GB1096-79 表示： 圆头普通平键(A)型 宽度=16mm 长度=100mm
35
尺寸系列代号(GB/T 272-93)
36
（3）右边的两位数字是内径代号－表示轴承 的公称直径。
当内径尺寸在20~480 mm范围内时，内径尺寸= 内径代号×5 如：轴承代号 6204
6——类型代号（深沟球轴承）。 2——尺寸系列（02）代号。 04——内径代号（内径尺寸=04×5=20mm）。
标记: 键16×10×100 GB1096-2003
在机械设计中，键要根据轴径大小按标准选取，不需 要单独画出其图样，但要正确标记。键的完整标记形式为：
机械制图标准件和常用件
常用螺纹紧固件的图例和标记示例 六角头螺栓
螺栓 GB/T 5780 M10×60
双头螺柱 螺柱 GB/T 897 M10×50
31.07.2021
开槽沉头螺钉 螺钉 GB/T 68 M10×60
编辑版pppt
41
31.07.2021
开槽长圆柱端紧定螺钉 螺钉 GB/T 75 M5×25
1 型六角螺母 螺母 GB/T 6170 M12
3)在剖视图中，若剖切平面通过螺纹紧固件的 轴线时，这些紧固件按不剖绘制。
31.07.2021
编辑版pppt
48
1、螺栓连接及其连接画法
螺栓连接常用的紧固件有螺栓、螺母、垫圈。
螺母
它用于被连接件
都不太厚，能加工
垫圈 成通孔且要求连接
力较大的情况。
螺栓
31.07.2021
编辑版pppt
49
31.07.2021
31.07.2021
编辑版pppt
8
2.螺纹的基本要素
（１）螺纹牙型
沿螺纹轴线方向剖切，所得到的螺纹 牙齿剖面的形状称为螺纹的牙型。常见 的牙型有三角形、梯形、锯齿形等。
三角形
梯形
锯齿形
31.07.2021
编辑版pppt
9
（２)直径
牙型
大径 中径 小径
牙顶
牙底
牙顶
31.07.2021
编辑版pppt
第十四章 标准件和常用件
31.07.2021
编辑版pppt
1
本章重点介绍常用标准件 如：螺纹紧固件、键、销等， 以及常用零件如：齿轮、滚动 轴承等的基本知识，规定画法， 标注方法及连接画法。
31.07.2021
编辑版pppt
螺栓 GB/T 5780 M10×60
双头螺柱 螺柱 GB/T 897 M10×50
31.07.2021
开槽沉头螺钉 螺钉 GB/T 68 M10×60
编辑版pppt
41
31.07.2021
开槽长圆柱端紧定螺钉 螺钉 GB/T 75 M5×25
1 型六角螺母 螺母 GB/T 6170 M12
3)在剖视图中，若剖切平面通过螺纹紧固件的 轴线时，这些紧固件按不剖绘制。
31.07.2021
编辑版pppt
48
1、螺栓连接及其连接画法
螺栓连接常用的紧固件有螺栓、螺母、垫圈。
螺母
它用于被连接件
都不太厚，能加工
垫圈 成通孔且要求连接
力较大的情况。
螺栓
31.07.2021
编辑版pppt
49
31.07.2021
31.07.2021
编辑版pppt
8
2.螺纹的基本要素
（１）螺纹牙型
沿螺纹轴线方向剖切，所得到的螺纹 牙齿剖面的形状称为螺纹的牙型。常见 的牙型有三角形、梯形、锯齿形等。
三角形
梯形
锯齿形
31.07.2021
编辑版pppt
9
（２)直径
牙型
大径 中径 小径
牙顶
牙底
牙顶
31.07.2021
编辑版pppt
第十四章 标准件和常用件
31.07.2021
编辑版pppt
1
本章重点介绍常用标准件 如：螺纹紧固件、键、销等， 以及常用零件如：齿轮、滚动 轴承等的基本知识，规定画法， 标注方法及连接画法。
31.07.2021
编辑版pppt
机械制图标准件与常用件画法
机械制图标准件与常用件画法1. 引言机械制图是机械工程师必备的基础技能之一，它以图形的形式将设计方案转化为能够被制造、加工、组装的实际工程图纸。
在机械制图中，标准件和常用件是经常使用的元件，掌握它们的画法对于准确、规范地表达设计意图至关重要。
2. 标准件画法标准件是按照国家或行业标准规定的具有通用性的零部件。
常见的标准件包括螺栓、螺母、垫圈、销等。
下面将介绍这些标准件的画法。
2.1 螺栓和螺母螺栓和螺母一般用来连接两个或多个零部件，使其固定在一起。
螺栓在制图中一般用实线表示，螺母则用虚线表示。
螺栓的表示方法由螺纹的直径、长度和材料规定，螺母的表示方法则由螺纹的直径和材料规定。
例如，一个M10×1.5的螺栓可以用以下的形式表示：M10×1.5 L30 45#钢表示螺栓直径为10mm，螺距为1.5mm，长度为30mm，材料为45#钢。
2.2 垫圈垫圈一般用于增加紧固件与零部件之间的压力分布面积，起到防止局部面受损的作用。
在制图中，垫圈用圆形表示，通常在螺栓或螺母的下方标注尺寸。
例如，一个内径为10mm、外径为20mm的垫圈可以用以下的形式表示：φ20×φ10×2表示垫圈的外径为20mm，内径为10mm，厚度为2mm。
2.3 销销一般用来连接或定位零部件，常见的有平销和弹簧销。
在制图中，平销用实线表示，弹簧销用虚线表示。
例如，一根直径为5mm、长度为20mm的平销可以用以下的形式表示：φ5×20表示平销的直径为5mm，长度为20mm。
3. 常用件画法常用件是根据设计需要而选用的不同材料制成的零部件。
这些部件在机械设计中经常使用，例如齿轮、轴承、橡胶制品等。
3.1 齿轮齿轮用于传递动力和转动运动，根据齿数的不同可以分为直齿轮、斜齿轮、锥齿轮等。
在制图中，齿轮可以用直径、齿数、模数等参数来标注。
例如，一个模数为2、直径为40mm的20齿直齿轮可以用以下的形式表示：20Z M=2 D=40表示齿数为20，模数为2，直径为40mm。
键联结和销联接的画法滚动轴承的画法及种类
标准件和常用件的画法 键联结、销联接和 滚动轴承的画法
键联结、销联接和滚动轴承的画法
➢ 键、销都是标准件。它们的结构、型式和尺寸都有规定，可从有 关标准中查阅选用。键、销的标记反映其型式及主要尺寸。
➢ 在机器中，可以采用键来连接轴和轴上的零件（如齿轮、皮带轮 等），使它们能一起转动，以达到传递转矩的目的。这种连接称 为键连接。常用的键有平键、半圆键、钩头楔键、花键等
销 GB/T 117 6×35
公称直径d=5mm、公称长度l=50mm、材料为 Q215或Q235、不经表面处理的开口销：
销 GB/T 91 5×50
键联结、销联接和滚动轴承的画法
1 销连接过程
✓ 圆柱销和圆锥销连接，要求被连 接件先装配在一起，再加工销孔, 并在零件图上加以注明。
键联结、销联接和滚动轴承的画法 2 销连接画法
标记示例
r1 d
r2
a 2
d
(0.021)2 8a
公称直径d=6mm、公差为m6、公称长度 l=30mm、材料为钢、不经淬火、不经表面处理 的圆柱销：
销 GB/T 119.1 6m6×30
直径d=6mm、公称长度l=30mm、材料为35钢， 热处理硬度28～38HRC、表面氧化处理的A型圆 锥销：
键联结、销联接和滚动轴承的画法
04
➢ 第三、四位为尺寸系列代号。 ➢ 最左边一位数字或字母为类型代号。
例1：轴承型号6204代表的含义为：
类型代号 6 2 0 4
（0）2—尺寸系列代号
内径代号 (d=04x5=20)
键联结、销联接和滚动轴承的画法
代号 轴承类型
1 调心球轴承 2 调心滚子轴承和推力调心滚子轴承 3 圆锥滚子轴承 4 双列深沟球轴承 5 推力球轴承 6 深沟球轴承 7 角接触轴承 8 推力圆柱滚子轴承 N 圆柱滚子轴承 U 外球面球轴承
键联结、销联接和滚动轴承的画法
➢ 键、销都是标准件。它们的结构、型式和尺寸都有规定，可从有 关标准中查阅选用。键、销的标记反映其型式及主要尺寸。
➢ 在机器中，可以采用键来连接轴和轴上的零件（如齿轮、皮带轮 等），使它们能一起转动，以达到传递转矩的目的。这种连接称 为键连接。常用的键有平键、半圆键、钩头楔键、花键等
销 GB/T 117 6×35
公称直径d=5mm、公称长度l=50mm、材料为 Q215或Q235、不经表面处理的开口销：
销 GB/T 91 5×50
键联结、销联接和滚动轴承的画法
1 销连接过程
✓ 圆柱销和圆锥销连接，要求被连 接件先装配在一起，再加工销孔, 并在零件图上加以注明。
键联结、销联接和滚动轴承的画法 2 销连接画法
标记示例
r1 d
r2
a 2
d
(0.021)2 8a
公称直径d=6mm、公差为m6、公称长度 l=30mm、材料为钢、不经淬火、不经表面处理 的圆柱销：
销 GB/T 119.1 6m6×30
直径d=6mm、公称长度l=30mm、材料为35钢， 热处理硬度28～38HRC、表面氧化处理的A型圆 锥销：
键联结、销联接和滚动轴承的画法
04
➢ 第三、四位为尺寸系列代号。 ➢ 最左边一位数字或字母为类型代号。
例1：轴承型号6204代表的含义为：
类型代号 6 2 0 4
（0）2—尺寸系列代号
内径代号 (d=04x5=20)
键联结、销联接和滚动轴承的画法
代号 轴承类型
1 调心球轴承 2 调心滚子轴承和推力调心滚子轴承 3 圆锥滚子轴承 4 双列深沟球轴承 5 推力球轴承 6 深沟球轴承 7 角接触轴承 8 推力圆柱滚子轴承 N 圆柱滚子轴承 U 外球面球轴承
29-键连接和销连接PPT模板
机械制图
表 6-6 键的形式及其标记示例
名称及标准编号
图例
标记示例
普通平键 （A 型） GB/T 1096―2003
宽度 b＝8 mm，长度 l＝25 mm 的 A 型普通平键，其标记为： GB/T 1096―2003 键 8×25 （A 型普通平键在标注时省略型号 A）
75
名称及标准编号 半圆键
GB/T 1099.1―2003
机械制图
71
键连接和销连接
键和销都是标准件，键连接和销连接也是工程中常用的一种可拆连接。
72
1.1 键及键连接
在机器和设备中，通常用键来联结轴和轴上的零件（如齿轮、皮带轮等）使 它们能一起转动。即在轮孔和轴上分别加工键槽，用键将轮和轴连接起来进行转 动，这种连接称为键连接，如图6-27所示。
图 6-27 键连接
3．普通键连接的画法
普通平键的两侧面为工作面，底面和顶面为非工作面。在绘制装配图时，键 的两侧面和键的底面分别与轴上的键槽接触，故画成一条线，平键的顶面与键槽 的底面之间是有间隙的，必须画成两条线，如图6-30所示。
图 6-30 普通平键连接的画法
78
在键连接装配图中，当剖切平面通过轴的轴线和键的对称面时，轴和键按不 剖绘制；为了表示键在轴上的装配关系，在轴上采用了局部剖视图，如图6-30所 示。
键是标准件，一般不必画出其零件图，但需画出零件上与键相配合的键槽。 普通平键键槽的画法和尺寸标注如图6-29所示。键槽的宽度b可根据轴的直径d查附 表，从该附表中还可知轴上键槽的深度t1和轮毂上键槽的深度t2；键的长度L应小于 轮毂长度5~10 mm。
（a）
图 6-29 键槽的画法和尺寸标注
（b）
77
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
键
与
销
一、键 联 接
1. 键的功用、种类及标记 (1) 键的功用 用键将轴与轴上的传动件(如齿轮、皮带轮等)联接在一 起, 以传递扭矩。
轴 键 皮带轮
普通平键 (2) 键的种类 半圆键 钩头楔键 (3) 键的标记 例： 标记: 键16×100 GB1096-79 表示： 圆头普通平键(A)型 宽度=16mm 长度=100mm
2. 键 联 接 的 画 法
键
轮
轴
3. 轴上键槽画法及尺寸注法
L
b
注:
t 为轴上键槽深度， b、t、L可按轴径d从标准中查出。
d-t
d
4. 轮毂上键槽画法及尺寸注法
b
注:
t1: 轮毂上键槽深度 b: 键槽宽度 t1 b: 可按孔径D从标准中查出。
D+t1
二、销 联 接
1. 销的功用、种类及标记 (1) 销的功用 销主要用于零件之间的定位，也可用于零件之间的联接 ，但只能传递不大的扭矩。
(2) 销的种类 圆柱销 圆锥销 (3) 销的标记 公称直径10mm，长50 mm的B型圆柱销 标记： 销 GB119-86 B10×50
2. 销 联 接 的 画 法
圆柱销 零件1 圆锥销
轴
轴套
零件2
圆柱销联接
圆锥销联接
与
销
一、键 联 接
1. 键的功用、种类及标记 (1) 键的功用 用键将轴与轴上的传动件(如齿轮、皮带轮等)联接在一 起, 以传递扭矩。
轴 键 皮带轮
普通平键 (2) 键的种类 半圆键 钩头楔键 (3) 键的标记 例： 标记: 键16×100 GB1096-79 表示： 圆头普通平键(A)型 宽度=16mm 长度=100mm
2. 键 联 接 的 画 法
键
轮
轴
3. 轴上键槽画法及尺寸注法
L
b
注:
t 为轴上键槽深度， b、t、L可按轴径d从标准中查出。
d-t
d
4. 轮毂上键槽画法及尺寸注法
b
注:
t1: 轮毂上键槽深度 b: 键槽宽度 t1 b: 可按孔径D从标准中查出。
D+t1
二、销 联 接
1. 销的功用、种类及标记 (1) 销的功用 销主要用于零件之间的定位，也可用于零件之间的联接 ，但只能传递不大的扭矩。
(2) 销的种类 圆柱销 圆锥销 (3) 销的标记 公称直径10mm，长50 mm的B型圆柱销 标记： 销 GB119-86 B10×50
2. 销 联 接 的 画 法
圆柱销 零件1 圆锥销
轴
轴套
零件2
圆柱销联接
圆锥销联接
