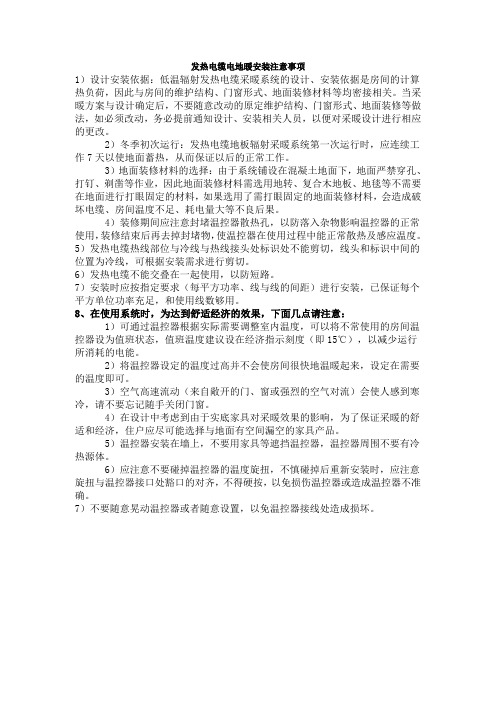

发热电缆安装

如果你能耐心看完，一定有用的，别忘记了推荐一下子《安泽智能电地暖施工方案》电地热的施工

第一节、施工前的准备

施工前必须对将要施工的现场进行查勘，依据设计方案确认每个房间的设计功率，了解电源线、温控器及发热电缆的配置；确定温控器和接线盒的安装位置、电源及电源线的施工方案。根据施工合同签订的施工范围，有可能此部分工程由甲方土建施工队伍完成，所以必须与甲方及相关施工单位的土建、电器做好施工前的沟通与协调。如果有我方进行施工，就需要与其他施工单位配合，跟进。内容如下：

一、温控器定位及端口、穿管预埋

定位原则是：便于操作；无覆盖物或遮挡物；无冷、热空气干扰，环境温度稳定；能代表房间大部分区域的温度的内墙体表面上。严禁设在窗边、冷墙体、热源附近。

温控盒选用86×86盒或小扁盒，预埋高度离地面1.4米左右，或与房间照明开关盒平行。如一个房间配多根发热电缆或安装功率大于2500W或进户线为三相电源时，还应在温控器下预埋接线盒。接线盒的预埋高度在距地面300mm处，或与房间相应高度的接线盒平行。接线盒的型号根据所安装的发热电缆的数量及配线需要选定。

二、供暖系统的电源设置及配线

电地热电源应专线专用，不能与其他供电线路混用，应设置独立的电源配线盒或配电箱。电源线可以通过地面或屋顶用PVC穿线管分配至各个房间，电地热系统电源可以用单项电，也可以用三相电，依据设计方案与施工单位进行沟通，确定各房间的电源线敷设方案。

1、单相电的施工方法：

a. 发热电缆配置低于2500W，可直接将发热电缆冷线与温控器连接，在墙面1.5m处预埋温控器接线盒即可，不必另设墙面接线盒，同时在温控器接线盒与地面之间开槽或预埋穿线管。如果温控器带地温探头，则预埋穿线管时，还应对探头线预埋一根穿线管

b. 一个房间配多根发热电缆或发热电缆配置高于2500W，需安装交流接触器（继电器），除预埋温控器接线盒外，还应在墙面距地面300㎜或距离屋顶300㎜处预埋接线盒。

c. 根据各房间的功率配置选用安全载流量（负载运行时实际电流的1.5倍）的进户线进行敷设，确保电源线能在长时间工作时不发热或者遇到电流波动时，电源线不被损坏。要求是一零、一火、一地三线制。电源线的颜色要有明显分别，并做好标记以免错接。

2、三相电的施工方法：

对于安装功率较大，有条件使用三相五线的地热用户，建议电源使用三相五线制配线，配线要求做到相间基本平衡，各房间配线型号应符合其负载的安全载流量，各回路电源线、信号线的颜色搭配应与总电源保持一致，避免发生错接。电源线的敷设走向只能在房间墙体四周走线。如必须从房间地面穿线则应把电源线穿管后埋于地面以下

在接线盒与温控器之间根据选取温控器型号放5根1~1.5mm2铜芯线，电源线根据设计敷设必须穿PVC管保护。温控器接线盒、电源接线盒及电源线到位是电地热施工前必须完成的一项工作，前期的工作完成不到位，直接影响后面的地热铺设施工。因此需同相关施工单位做好沟通，明确施工方案。

三、跟进

随时掌握施工进度，解决好施工过程中需要沟通和协调的各项事宜，发现问题随时处理。依据施工方案做好施工用设备、工具、原材料的准备工作。

进场前，再次对施工现场进行查勘，确保各项施工条件已具备。

附：施工条件：

a、设计图纸及技术方案齐备。

b、施工场地及施工用水、电等临时设施能满足施工需要。

c、有防水层或防潮层要求的地面基层已施工完毕。

d、发热电缆电源引线布线系统中的穿管布线及传感器引线已按设计要求预埋完成。

e、铺设区域内其它专业的隐蔽工程已全部完成，现场符合封闭独立施工条件，本单项工程不宜与其它单项工程交叉施工。

第二节、进场后的准备

1、清理施工现场确保地面没有垃圾及杂物；测量地面及踢脚线的整体平整度，并把水平线标在每个房间的墙面上，误差超过15mm时要用1:3水泥沙浆找平，确保所有房间地面在同一水平线上。（客户对房间装修有特殊要求的除外）。因为房间原始地面要求平整干净，面层平整度不得大于±10mm，尤其是墙体四周，堆积物应清理干净，防止保温板铺设后与地面产生搭桥空悬，最后造成面层受压强度降低和空鼓现象。这种情况在施工中经常被忽略，应引起重视。

2、了解个房间的使用功能及未来家具用具的摆放位置等情况，确定发热电缆的铺装区域。

3、测量每间房间的实际铺装面积，并把测量数据标注在平面图上，

计算出各房间电缆的敷设间距。

间距计算：敷设间距=实铺面积/电缆热线长度（实铺面积内）

注：实铺面积：指减去留边和被物体覆盖面积后的实际铺设面积。

4、按地面结构设计要求切割做边角保温时使用的保温板，保温板

的切割宽度为保温板的厚度+混凝土层的厚度。

5、对所有发热电缆进行标称电阻及绝缘电阻的检测，确保没有破

损或产品质量时才可以投入施工。

第三节、地面结构层的安装

地面结构层，是决定点地热供暖系统今后采暖效果好坏、运行费用高低的重要因素，因此，从选材、施工、电缆的质量检验等每一个环节，都要严格执行规程规范。在确认施工现场已符合施工条件的要求，所有准备工作已经就绪既可以开始地面结构层的施工。

一、保温层铺设

保温层是电地热系统中最为重要的铺设材料，保温层质量的好坏直接影响到以后的运行费用。建设部编制的规范要求在采暖系统工程中使用的聚苯乙烯泡沫绝热材料（苯板）容重不得小于20kg/m3，我公司企业规范则要求采用的是聚苯乙烯挤塑板，厚度2cm,容重40kg/m3，保温效果更好。通过提高保温等级，可以大大降低热量损失，降低运行费用。为使保温效果更好也可考虑使用更厚的挤塑板。

在铺设保温层时板与板的边缘连接要紧密，满铺到墙边不能留存

空隙。铺设完毕后的保温层要平整并与地面完全接触。

二、反射膜的铺设

反射膜的作用在于将发热电缆产生的热量通过反射作用向地面上进行辐射传到，达到加热空气的目的。而反射膜是将发热电缆的热量辐射给水泥砂浆填充层再传送到地面。在铺设
