单位工程划分说明

项目名称:恒力石化(大连)炼化有限公司2000万吨/年炼化一体化项目厂区

工艺及热力管网6图幅—2

一、项目概述:

本项目是恒力石化(大连)炼化有限公司新建管廊工程的钢结构安装部分,该工程位于辽宁省大连长兴岛经济区长松路298号内。管廊结构为五层(局部有夹层)钢结构双跨刚架形式,管廊构筑物总长度799.50米,宽度20.00米,总高度32.15米,总用钢量约为6500吨左右。管廊内每层均有设置钢走道板通道及通往各层的钢楼梯,并有部分直爬钢梯。在串过厂区通路处,采用钢桁架形式过渡连接。

结构:本工程为重钢结构,采用刚架钢柱和刚架钢梁,构筑物所用的钢材为

Q345B。钢柱为焊接H型柱分上下二级钢柱连接,钢梁为焊接H型钢梁, 10.9级扭剪高强螺栓连接副。

项目特点:《1》管廊长度799.50米,《2》跨度为两跨分别是10。00米,轴距是9。00米,部分支撑段为4.50米以及通过厂区道路段是12.50 17.00 19。00米的桁架段,柱距密度大吊装高度高.《3》场地受厂区管理限止,到场钢结构构件需临时堆放于业主指定区域,根据吊装实际需求,大部分构件需二次驳运至吊装作业面。《4》工期紧:材料进场要按区域完整进料,管廊钢结构安装与钢楼梯、走道板吊装必须配合要紧凑。

二、项目设计及使用功能:

本项目有独立的结构设计图纸及深化设计,主要用于恒力石化(大连)炼化有限公司2000万吨/年炼化一体化项目厂区工艺及热力管网6图幅—2的管道架设功能,属于架设厂区工艺及热力管网的管廊架钢结构工程;

三、工程划分原则:

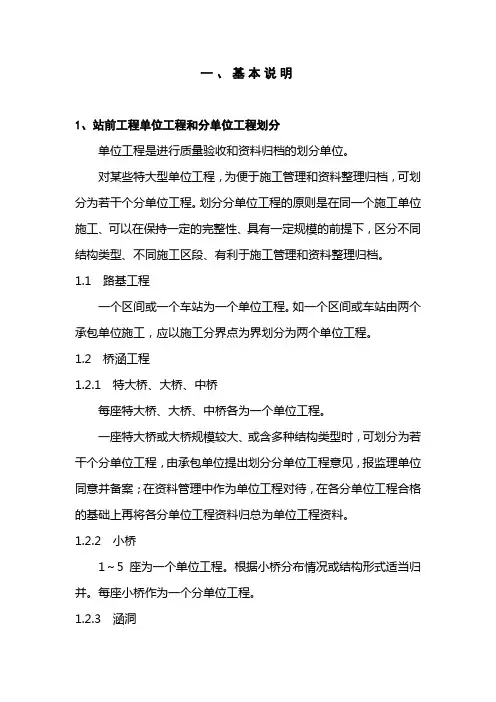

单位工程是具有独立的设计文件,具备独立施工条件并能形成独立使用功能,但竣工后不能独立发挥生产能力或工程效益的工程(比如某座桥梁的建设),是构成单项工程的组成部分。

单位工程划分:指的是把某单位工程划分为若干个分部工程,如:某土建工程按施工阶段划分为:1、场平工程,2、地基处理工程,3、基础工程,4、主体结

构工程,5、装饰工程,6、水电工程,7、室外附属工程

总述:本工程仅属于主体结构工程、有独立的图纸设计图纸、且设计轴线1—95轴连续设计;判定此项目只能划分为一个单位工程。
