数控机床的加工精度达到多少
国外超精密数控机床概述
国外超精密数控机床概述20世纪50年代后期，美国首先开始进行超精密加工机床方面的研究，当时因开发激光核聚变实验装置和红外线实验装置需要大型金属反射镜，急需反射镜的超精密加工技术和超精密加工机床。
人们通过使用当时精度较高的精密机床，采用单点金刚石车刀对铝合金和无氧化铜进行镜面切削，以此为起点，超精密加工作为一种崭新的机械加工工艺得到了迅速发展。
1962年，Union Carbide公司首先开发出的利用多孔质石墨空气轴承的超精密半球面车床，成功地实现了超精密镜面车削，尺寸精度达到士0.6 um，表面粗糙度为Ra0.025um，从而迈出了亚微米加工的第一步。
但是，金刚石超精密车削比较适合一些较软的金属材料，而在航空航天、天文、军事等应用领域的卫星摄像头方面，最为常用的却是如玻璃、陶瓷等脆性材料的非金属器件。
用金刚石刀具对这些材料进行切削加工，则会使己加工表面产生裂纹。
而超精密磨削则更有利于脆性材料的加工。
Union Carbide公司的另一代表性产品是其在1972年研制成功的R-0方式的非球面创成加工机床。
这是一台具有位置反馈的双坐标数控车床，可实时改变刀座导轨的转角0和半径R，实现非球面的镜面加工。
加工直径达380mm，工件的形状精度为士0.63um，表面粗糙度为Ra0.025 um。
摩尔公司(Mood Special Tool)于1968年研制出带空气主轴的Moori型超精密镜面车床，但为了实现脆性材料的超精密加工，该公司又于1980年在世界上首次开发出三坐标控制的M-18AG型超精密非球面金刚石刀具车削、金刚石砂轮磨削机床。
该机床采用空气主轴，回转精度径向为0.075pm；采用Allen-Braley 7320数控系统；X，Z 轴行程分别为410mm和230mm，其导轨的平直度在全长行程范围内均在0.5um以内，B轴的定位精度在3600范围内是0.38um；采用金刚石砂轮可加工最大直径为356mm的各种非球面的金属反射镜。
数控机床及加工中心的精度评定
• (6) GB/ T 21949 《数控万能工具铣床》第1 部分: 精度检验。
• 9. 2. 2 定位精度
• 机床的定位精度是指其主要运动部件沿某一坐标轴方向, 向预定的目 标位置运动时所达到的位置精度。
• 机床精度是机床性能的一项重要评价指标, 它对工件的加工精度常起 到决定性的作用。因此, 了解数控机床及加工中心精度的评定检测内 容、要求和方法尤其重要。
上一页
返回
9. 2 数控机床及加工中心精度的主要 检测项目
• 数控机床及加工中心的精度主要从几何精度、定位精度以及工作精度 等方面进行评价。
• 9. 2. 1 几何精度
上一页
返回
9. 3 数控机床及加工中心的定位精度
• 9. 3. 1 定位精度的基本概念
• 数控机床及加工中心的定位精度是指机床的移动部件, 如工作台、刀 架等在调整或加工过程中, 根据指令信号, 由进给传动系统驱动, 沿某 一数控坐标轴的方向向目标位置移动一段距离时, 实际位置与目标位 置的接近程度。定位精度的高低用定位误差的大小来衡量。按国家标 准规定, 对数控机床定位精度釆用统计检验方法确定。
• 工件的加工精度是指加工后的几何参数(尺寸、形状和表面相互位置) 与理想几何参数符合的程度。精度的高低用误差的大小来表达。误差 是指实际值与理想值之间的差值, 误差越小, 则精度越高。工件的加工 精度用尺寸精度、形状精度和位置精度三项指标来衡量。
• 在机械加工中, 工件和刀具直接或通过夹具安装在机床上, 工件的加工 精度主要取决于工件和刀具在切削成形运动过程中相互位置的正确程 度。通常把由机床、夹具、刀具和工件构成的系统称为工艺系统。
数控技术名词解释选择简答
填空题
1.数控机床一般由输入/输出装置、数控系统（CNC装置）、机床本体伺服装置_、_数控装置,等四部分组成。其中数控装置是数控系统的核心部分。
2.数控机床按加工路线分类可分为定位控制_、_直线控制和轮廓控制机床三类。
1.简要说明数控系统中PLC主要作用。1.主要作为
实现数控机床M、S、T的功
能；同时通过PLC接口，来协
调刀具轨迹和机床顺序动作的
控制。
2.数控机床主轴为何需要“准停”？如何实现准停？
优点:数控机床在加工中，为了实现自动换刀，使机械手准确地将刀具装入主轴孔中。刀具的键槽必须与主轴的键位在周向对准；在镗削加工中，退刀时，要求刀具向刀尖反方向，径向移动一段距离后才能退出，以免划伤工件，所有这些均需主轴具有周向准确定位功能即主轴准停功能
2.数控系统常用的两种基本插补功能是__ A．直线插补和圆弧插补_。
3.数控系统软件是根据C. NC机床的工作需求，由系统制造商编写的程序。
4.按数控系统的控制方式分类，数控机床分为：开环控制数控机床、C.半闭环控制数控机床、闭环控制数控机床。
5.计算机数控系统的基本流程是A.输入→译码→预处理→插补→位置控制→伺服电机：
3.数控机床与普通机床描述不准确的说法是（A.数控机床主轴可以实现无级变速，普通机床主轴不能实现变速）
4.数控机床的脉冲当量是指（D.每个脉冲信号使数控机床移动部件产生的位移量）。
5.滚珠丝杠预紧力一般为最大轴向负荷的（B.1/3）。
6.下列哪一种不是数控系统的组成部分？（B.机床本体
7．现代数控系统软件不能完成的功能是（C．速度控制）。
数控机床及加工中心的精度评定
上一页
返回
9. 2 数控机床及加工中心精度的主要 检测项目
• 数控机床及加工中心的精度主要从几何精度、定位精度以及工作精度 等方面进行评价。
• 9. 2. 1 几何精度
第9 章 数控机床及加工中心的精度评 定
• 9. 1 数控机床及加工中心精度的基本概念 • 9. 2 数控机床及加工中心精度的主要检测项
目 • 9. 3 数控机床及加工中心的定位精度 • 9. 4 数控机床及加工中心的工作精度
返回
9. 1 数控机床及加工中心精度的基本 概念
• 数控机床及加工中心不仅应能实现自动控制刀具和工件的相对切削运 动, 进行高效率的自动加工, 同时还应满足工件规定的加工精度。
• 机床的几何精度是指机床的主要运动部件及其运动轨迹的形状精度和 相对位置精度。它对工件的加工精度有直接影响, 因而是衡量机床质 量的基本指标。几何精度通常在运动部件不动或低速运动的条件下检 查, 其中主要包括: .
• (1) 导轨的直线度: 导轨是机床主要运动部件(如刀架、工作台等) 的运 动基准。
• 工件的加工精度是指加工后的几何参数(尺寸、形状和表面相互位置) 与理想几何参数符合的程度。精度的高低用误差的大小来表达。误差 是指实际值与理想值之间的差值, 误差越小, 则精度越高。工件的加工 精度用尺寸精度、形状精度和位置精度三项指标来衡量。
• 在机械加工中, 工件和刀具直接或通过夹具安装在机床上, 工件的加工 精度主要取决于工件和刀具在切削成形运动过程中相互位置的正确程 度。通常把由机床、夹具、刀具和工件构成的系统称为工艺系统。
机床行业机械加工精度标准
机床行业机械加工精度标准导言：机床是现代制造业中不可或缺的工具，其在工件制造中起到至关重要的作用。
作为机床行业的专家，我们将探讨机床精度标准的重要性以及其在机械加工中的应用。
本文将依次论述机床加工的定义、机床的分类、机床精度的重要性、机械加工精度标准的内容以及机床精度检测方法。
一、机床加工的定义机床加工指的是通过机床工具对工件进行加工和加工过程中的各种操作。
机床加工可分为物理加工和化学加工两大类，其中物理加工指的是通过切削、磨削、锤击等物理手段使工件形成所需形状的加工方式，而化学加工则是利用化学反应对工件进行加工，如电镀、酸洗等。
二、机床的分类根据加工方式和加工对象的不同，机床可以分为多种类型，包括数控机床、车床、铣床、磨床等。
这些机床在具体加工过程中有着不同的功能和特点，但其共同的目标是通过精细的操作实现对工件的精确加工。
三、机床精度的重要性机床加工精度对于工件的质量和性能具有至关重要的影响。
精度高的机床可以保证工件尺寸的准确性和表面的光洁度，从而提高工件的使用寿命和性能。
机床精度的高低直接关系到整个生产过程中的成本和效率，因此确保机床精度符合标准要求是提高企业竞争力的关键。
四、机械加工精度标准的内容机械加工精度标准包括尺寸精度、几何精度和位置精度三个方面。
尺寸精度是指工件加工后的尺寸与设计要求的偏差程度，包括直线度、圆度、平行度等指标。
几何精度是指工件加工后的形状与设计要求的符合程度，包括圆柱度、圆锥度、平面度等指标。
位置精度是指工件不同部位之间相对位置的精确度，包括垂直度、平行度等指标。
五、机床精度检测方法机床精度的检测通常通过专用设备和工具来进行。
常用的检测方法包括三坐标测量、激光干涉仪测量等。
三坐标测量是一种精密测量方法，通过测量工件在三个坐标轴上的位移和角度变化来获得机床加工精度的数据。
激光干涉仪测量则常用于对机床工作台的平行度和垂直度进行检测。
这些检测方法能够精确地评估机床的性能，为机床行业提供重要的参考依据。

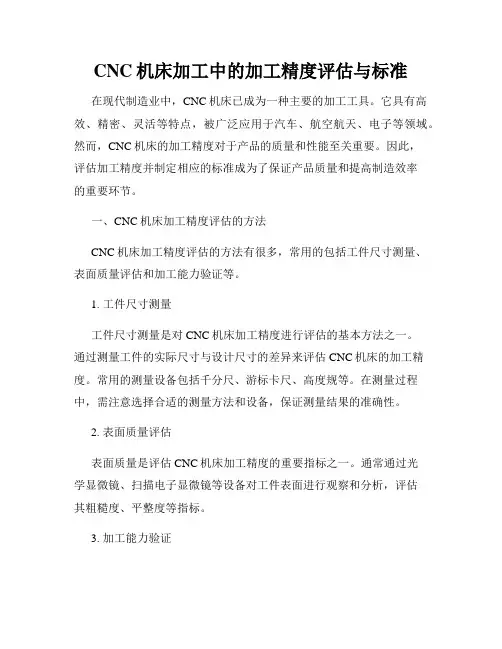

CNC机床加工中的加工精度评估与标准
CNC机床加工中的加工精度评估与标准在现代制造业中，CNC机床已成为一种主要的加工工具。
它具有高效、精密、灵活等特点，被广泛应用于汽车、航空航天、电子等领域。
然而，CNC机床的加工精度对于产品的质量和性能至关重要。
因此，评估加工精度并制定相应的标准成为了保证产品质量和提高制造效率的重要环节。
一、CNC机床加工精度评估的方法CNC机床加工精度评估的方法有很多，常用的包括工件尺寸测量、表面质量评估和加工能力验证等。
1. 工件尺寸测量工件尺寸测量是对CNC机床加工精度进行评估的基本方法之一。
通过测量工件的实际尺寸与设计尺寸的差异来评估CNC机床的加工精度。
常用的测量设备包括千分尺、游标卡尺、高度规等。
在测量过程中，需注意选择合适的测量方法和设备，保证测量结果的准确性。
2. 表面质量评估表面质量是评估CNC机床加工精度的重要指标之一。
通常通过光学显微镜、扫描电子显微镜等设备对工件表面进行观察和分析，评估其粗糙度、平整度等指标。
3. 加工能力验证加工能力验证是评估CNC机床加工精度的定量方法之一。
通过制定一系列的加工试验，比如圆度试验、直线度试验等，得出CNC机床的实际加工能力。
加工能力验证可以帮助制定合理的加工参数和工艺流程，提高加工效率和加工精度。
二、CNC机床加工精度的评估标准为了确保CNC机床加工的稳定性和精度，制定相应的评估标准至关重要。
下面介绍几种常用的CNC机床加工精度评估标准。
1. 国家标准不同国家制定了相应的CNC机床加工精度评估标准。
例如中国的《数控机床精度检验标准》(GB/T 16672-2008)规定了CNC机床的加工精度分级与检验方法，包括几何精度、运动精度和位置精度等指标。
2. 行业标准各行业也制定了相应的CNC机床加工精度评估标准。
以航空航天行业为例，美国航空航天协会(AIA)制定了《航空航天产品精度与质量评估标准》(AIA NAS-970)。
该标准覆盖了航空航天产品的设计、制造和验收等方面，对CNC机床加工精度进行了详细的规定。
数控机床的精度与应用范围
数控机床的精度与应用范围1.数控机床的精度数控机床的精度主要是指加工精度、定位精度和重复定位精度。
精度是数控机未的重要技术指标之一。
由于数控机床是以数字的形式给出相应的脉冲指令进行加工，数控机床的脉冲当量(即每输出一个脉冲，数控机床各运动部件的位移量或角位移量)就自然地与精度保持了某种联系。
按不同精度等级的数控机床的要求，脉冲当量通常为0.010.000 5nm/脉冲。
由于数控机床的进给传动链的反向间隙和丝杠螺距误差均可以进行自动补偿，因此数控机床一般都具有较高的加工精度。
长期的实践表明，一般中、小型数控机床(非精密型)的加工精度值约为脉冲当量的10倍，因此数控机床的加工精度通常为0.10.005mm。
在一般情况下定位精度通常是加工精度的1/2一1/3，因此数控机床的定位精度通常为0.05 -- 0.002 5mm。
而重复定位精度通常是定位精度的1/2一1/3，因此数控机床的重复定位精度通常为0.025一0.001 mm。
对于较大尺寸的零件加工的数控机床一般很注重定位精度，而对中、小型零件在考核加工尺寸的一致性时一般更注重重复定位精度。
从总体上说，由于数控机床的传动系统和机床结构具有很高的静、动刚度和热稳定性，机床本身的零部件具有很高的加工精度，特别是数控机床的自动加工方式避免了操作者人为的误差，因此同一批加工零件的尺寸一致性非常好，加工质量稳定、产品合格率高。
例如在采用点位控制的数控钻床上钻孔时，由于不再使用钻模板和钻套，钻模板的坐标误差造成的影响不复存在，又因为加工的敞开性改善了钻孔的排屑条件，可以进行有效的冷却，被加工孔的孔距精度，孔径尺寸精度和内孔表面质量均有所提高。
在数拄机床对复杂零件的轮廓表面进行加工时，由于编程中已考虑到对进给速度进行控制，保证刀具沿轮廓的切向进给的线速度基本不变，因而可以获得较高的精度和表面质量。
2.数控机床的应用范围半个世纪以来数控机床的应用范围正在不断扩大，数控技术已经渗透到许多领域。
常见机械加工能达到的精度等级介绍
常见机械加工能达到的精度等级介绍汇总：机械加工精度主要用于表征生产产品的精细程度，是评价加工表面几何参数的术语。
加工精度用公差等级衡量，等级值越小，其精度越高。
公差等级从IT01，IT0，IT1，IT2，IT3至IT18一共有20个，其中IT01表示的话该零件加工精度最高的，IT18表示的话该零件加工精度是最低的，一般厂矿机械属于IT7级，一般农用机械属于IT8级。
产品零部件按功用的不同，需要达到的加工精度不同，选择的加工形式和加工工艺也不同。
本文介绍车、铣、刨、磨、钻、镗等常见的几种加工形式所能达到的加工精度。
各种加工方式的表格形式总结：一、车削工件旋转，车刀在平面内作直线或曲线移动的切削加工。
车床加工认准钛浩，车削一般在车床上进行，用以加工工件的内外圆柱面、端面、圆锥面、成形面和螺纹等。
车削加工精度一般为IT8—IT7，表面粗糙度为1.6—0.8μm。
1、粗车力求在不降低切速的条件下，采用大的切削深度和大进给量以提高车削效率，但加工精度只能达IT11，表面粗糙度为Rα20—10μm。
2、半精车和精车尽量采用高速而较小的进给量和切削深度，加工精度可达IT10—IT7,表面粗糙度为Rα10—0.16μm。
3、在高精度车床上用精细修研的金刚石车刀高速精车有色金属件，可使加工精度达到IT7—IT5，表面粗糙度为Rα0.04—0.01μm，这种车削称为镜面车削。
二、铣削铣削是指使用旋转的多刃刀具切削工件，是高效率的加工方法。
适于加工平面、沟槽、各种成形面(如花键、齿轮和螺纹)和模具的特殊形面等。
钛浩机械是以回转顶尖、丝杠、轴加工、数控车床加工、刀柄刀杆、夹头接杆为公司的主打产品！按照铣削时主运动速度方向与工件进给方向的相同或相反，又分为顺铣和逆铣。
铣削的加工精度一般可达IT8—IT7，表面粗糙度为6.3—1.6μm。
1、粗铣时的加工精度IT11—IT13，表面粗糙度5—20μm。
2、半精铣时的加工精度IT8—IT11，表面粗糙度2.5—10μm。
加工中心精度等级划分
加工中心精度等级划分
加工中心的精度等级通常根据其加工精度、重复定位精度和加
工表面粗糙度等指标来进行划分。
一般来说，精度等级可以分为高、中、低三个等级。
高精度加工中心的加工精度通常在数微米以内，重复定位精度
可以达到几微米，加工表面的粗糙度可以控制在较小的范围内。
这
种高精度的加工中心通常用于对加工精度要求非常高的零部件加工，比如航空航天领域的零部件加工。
中等精度的加工中心的加工精度一般在几十微米以内，重复定
位精度在十几微米左右，加工表面的粗糙度也在一定的范围内。
这
种加工中心适用于一般机械加工领域，可以满足大多数零部件的加
工需求。
低精度的加工中心则加工精度和重复定位精度相对较低，加工
表面的粗糙度也比较大，适用于一些对精度要求不高的零部件加工，比如一些农机、工程机械等领域。
需要注意的是，不同的加工中心厂家和型号可能对精度等级的
划分标准略有不同，但一般来说，以上所述的精度等级划分是比较普遍的。
在选择加工中心时，需要根据实际加工需求和零部件要求来确定所需的精度等级，以确保加工效果和质量。
各机床加工精度表
机床类型最大加工直径（或厚度）圆度加工精度备注普通车床≤4000.010.02--0.05具体精度还要由车床本身的精度决定外圆磨床≤2000.003无心磨床0.005线切割（快走丝)0.01--0.02加工零件越大，尺寸误差越高，在加工过程中可能出现尺寸达不到，唯一一点原因是中心没对准，跟钼丝没关系。
加工中心0.01--0.03进口机床可以达到±0.003激光切割SUS T=12, AL T=10，Tu T=55, A3 T=20切口宽度0.1-0.5mm孔中心距误差0.1-0.4mm轮廓尺寸误差0.1-0.5mmRa12.5--25μm具体加工精度是由加工机性能、光束品质、加工现象而决定的整体精度等离子切割T=0.5-100mm会出现切割面斜角5°左右切割机行走误差≤0.5mm普通火焰切割T= 5-300mm根据操作人员的操作方式进行判定，一般用于毛培下料切割，余量放5mm电火花h= 0-300mm快走丝0.02mm；慢走丝0.005mm电火花加工键槽等R角≤0.5折弯机：1、悬空折弯2、密着折弯3、冲压折弯T=0.5-6mm普铣平面度0.06/300平行度（加工面对基面）0.06/300垂直度（加工面对基面）0.04/200加工面相互间0.05/300具体精度还要由车床本身的精度决定钻床1-50mm铰孔≤0.02mm钻孔0.15--1mm 切屑力，夹紧力，加工过程产生的内外热量等对加工精度都有着一定的影响板材越厚，割下来的相对光洁度越粗糙，切割的速度也直接影响着加工精度孔距0.2mm；其它0.3mm 线切割下来的圆呈椭圆形，误差几丝。
机械加工精度要求
切削液、可以防锈60天的切削切削液爱达威尔切削液更多>>推荐博文转载分类：机械知识标签：表面光洁度表面粗糙度平均值杂谈此处有很多机械相关的书本或教材，不错的/ponderman一．表面光洁度是表面粗糙度的旧标准;它们的对应关系:表面光洁度14级=Ra 0.012表面光洁度13级=Ra 0.025表面光洁度12级=Ra 0.050表面光洁度11级=Ra 0.1表面光洁度10级=Ra 0.2表面光洁度9级=Ra 0.4表面光洁度8级=Ra 0.8表面光洁度7级=Ra 1.6表面光洁度6级=Ra 3.2表面光洁度5级=Ra 6.3表面光洁度4级=Ra 12.5表面光洁度3级=Ra 25表面光洁度2级=Ra 50表面光洁度1级=Ra 100以上表面粗糙度单位均为μm,即微米=10^-6米。
参考资料：《技术制图》国家标准应用指南表面光洁度是老标准的叫法，后来改叫表面粗糙度。
微米工业叫μ1毫米=10丝1丝=10μm二．标准编号GB/T 1031-1995标准名称表面粗糙度参数及其数值1、一般车床的加工精度可达IT8～IT7，表面粗糙度为Ra25～Ra1.6.2、钻床用于钻孔加工精度可达IT13～IT11，表面粗糙度Ra80～Ra20；用于扩孔精度达IT10，表面粗糙度Ra10～Ra5.；用于铰孔精度可达IT7，表面粗糙度Ra5～ra1.25。
3、铣床加工精度一般为IT9～IT8，表面粗糙度为Ra6.3～Ra1.6.4、刨床加工精度为IT9～IT8，表面粗糙度为Ra25～Ra1.6.5、磨床加工精度一般为IT6～IT5，表面粗糙度为Ra0.8～Ra0.1.三．机械制图时我们标注的表面粗糙度是Ra还是Rz?Ra ！Ra 是在取样长度内，轮廓偏距绝对值的算术平均值Rz 是在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和Ry 是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离为什么是Ra呢？是因为平均值好测量吧四．表面粗糙度高低怎么分?比如1.6和3.2谁高差几级?还有通常图纸上技术要求写些什么内容?表面粗糙度值越高,表面越粗糙.1.6比3.2的精度高一级.常用的表面精糙度值有:0.012、0.025 、0.05、0.1、0.2、0.4、0.8、1.6、3.2、6.3、12.5、25、50,单位微米.机械图纸上常有:形位公差和表面处理等内容.1.6高一些它的意思是“表面最高点与最低点的平均值差1.6μm”“3.2”是精车、精铣后的结果，只是精的效果不是非常好。
浅析数控车床的加工精度
浅析数控车床的加工精度摘要：数控车床作为一种重要的加工设备，其加工精度直接影响到工件的质量和精度要求。
本文通过对数控车床的加工精度进行浅析，探讨了影响加工精度的因素，并提出了提高加工精度的方法与措施。
旨在为数控车床的加工精度提升提供一定的理论支持和实践指导。
关键词：数控车床；加工精度随着制造业的发展，数控车床作为一种高效、精确的加工设备，被广泛应用于各个领域。
而加工精度作为衡量数控车床性能的重要指标，对于满足工件的精度要求具有关键意义。
一、数控车床的加工精度概述数控车床加工精度是指在数控车床上进行加工过程中，工件达到的尺寸、形状和位置的精确程度。
它是衡量数控车床加工质量的重要指标之一。
随着工业技术的不断发展，数控车床在各个领域得到了广泛应用，而加工精度的提高也成为了人们关注的焦点。
首先，尺寸精度是数控车床加工中的一个重要方面。
在工件加工过程中，尺寸精度的高低直接影响着工件能否符合设计要求。
要提高尺寸精度，可以通过控制切削量、刀具和刀具夹持方式、工件夹紧方式等来实现。
只有确保这些因素的合理选择和控制，才能保证工件加工后的尺寸与设计要求之间的偏差尽可能小。
其次，形状精度也是数控车床加工中不可忽视的一点。
在实际应用中，工件的形状往往要求具备一定的几何精度，例如平面度、圆度、圆柱度等。
为了提高形状精度，可以采取优化工艺参数、选择合适的刀具和夹具、控制加工温度等措施。
通过这些方式，能够有效减小工件加工后形状与设计要求之间的偏差，确保工件的几何形状达到精确的要求。
此外，位置精度也是影响数控车床加工精度的重要因素之一。
位置精度主要指工件上各个特定点之间的相对位置精度，例如平行度、垂直度、同轴度等。
要提高位置精度，可以通过优化工艺参数、提高机床刚性、加强夹紧与定位等来实现。
只有确保工件在加工过程中的稳定性和精度，才能保证位置精度的提升。
最后，表面粗糙度也是数控车床加工精度的重要方面之一。
工件表面的光洁程度对于某些特定工件的功能和装配要求有着重要影响。
一、数控机床的精度检验
一、数控机床的精度检验一、数控机床的精度检验一、数控机床的精度检验数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。
另一方面，数控机床各项性能和性能检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。
1. 几何精度检验几何精度检验，又称静态精度检验，是综合反映机床关键零部件经组装后的综合几何形状误差。
数控机床精度的检验工具和检验方法类似于普通机床，但检测要求更高。
几何精度检测必须在地基完全稳定、地脚螺栓处于压紧状态下进行。
考虑到地基可能随时间而变化，一般要求机床使用半年后，再复校一次几何精度。
在几何精度检测时，应注意测量方法及测量工具应用不当所引起的误差。
在检测时，应按国家标准规定，即机床接通电源后，在预热状态下，机床各坐标轴往复运动几次，主轴按中等转速运转十多分钟后进行。
常用的检测工具有精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪及高精度主轴心棒等。
检测工具的精度必须比所设的几何精度高一个等级。
以卧式加工中心为例，要对下列几何精度进行检验：1）X、Y、Z坐标轴的相互垂直度；2）工作台面的平行度；3）X、Z轴移动时工作台面的平行度；4）主轴回转轴线对工作台面的平行度；5）主轴在Z轴方向移动的直线度；6）X轴移动时工作台边界与定位基准的平行度；7）主轴轴向及孔径跳动；8）回转工作台精度。
2. 定位精度的检验数控机床的定位精度是表明所测量的机床各运动部位在数控装置控制下，运动所能达到的精度。
因此，根据实测的定位精度数值，可以判断出机床自动加工过程中能达到的最好的工件加工精度。
（1）定位精度检测的主要内容机床定位精度主要检测内容如下：1）直线运动定位精度（包括X、Y、Z、U、V、W轴）；2）直线运动重复定位精度；3） 直线运动轴机械原点的返回精度；4） 直线运动失动量的测定；5） 直线运动定位精度（转台A 、B 、C 轴）；6） 回转运动重复定位精度；7） 回转轴原点的返回精度；8） 回转运动矢动量的测定。
数控车如何确定加工精度
卧式数控车床加工精度沈阳第一机床厂技术部退休职工杨树诚2004、11在制定工艺方案、审核用户提供的零件时，能不能加工以及如何加工，要由两方面确定：一是加工件的尺寸，形状和材质；二是待加工零件各部位的尺寸精度；成批加工稳定性要求；形位公差和粗糙度要求、本文探讨后一个问题。
一、尺寸精度：JB/T 9871-1999《金属切削机床精度等级》3、4节中有这样的叙述：“相对精度等级为P级的圆柱面加工机床，如能达到IT6至IT7的公差，圆度、圆柱度达8级的加工精度，则一般应放在绝对精度等级Ⅴ级的位置上（例如卧式车床）。
”即标准中明确了卧式车床为相对精度P级（即普通精度等级）机床，绝对精度等级为Ⅴ级，加工精度为IT6～IT7。
数控车床CAK系列是在卧式车床的基础上发展起来的，它执行的JB/T8324、1-96《简式数控卧式车床精度》的主要项目与卧式车床相同，因此CAK系列加工精度应为IT6～IT7。
普及型数控车床CKS系列在主要部件制造精度、成品精度上较经济型数控车床有所提高，执行的GB/T16462-1996《数控卧式车床精度检验》也比《简式数控卧式车床精度》有所提高。
CKS系列加工精度应确定为IT6。
CKG6132数控高精度车床、CHH6125卧式车削中心应属于相对精度M级（精密级）或G 级（高精密级）机床，绝对精度为Ⅳ或Ⅲ级，其加工精度为IT5～IT6。
上述精度要求是标准或参照标准规定，也是写在样本、说明书中对用户的承诺，是必须达到的。
从发展趋势看用户对数控卧式车床加工精度有提高的要求：如汽车的主要部件制造精度在提高；有些用户要求以车代磨等。
我们应力争加工精度达到更高些。
前述加工精度为精车精度，半精车可达IT8～IT10，IT11～IT12粗车就可达到。
见表1。
数控卧式车床轴向加工精度能满足用户要求。
加工对象难以遇到轴向尺寸公差小于0.1mm的零件。
即使切槽宽度有公差要求、又不能用同一刀刃加工，达到精度要求也不困难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床的加工精度达到多少
数控机床加工精度是指零件加工后的实际几何参数（尺寸、形状和位置）与图纸规定的理想几何参数符合的程度。
这种相符合的程度越高，加工精度也越高。
加工精度高数控机床的加工精度一般可达0.050.1MM，数控机床是按数字信号形式控制的，数控装置每输出一脉冲信号，则机床移动部件移动一具脉冲当量（一般为0.001MM），而且机床进给传动链的反向间隙与丝杆螺距平均误差可由数控装置进行曲补偿，因此，数控机床定位精度比较高，不过目前各个数控机床的加工精度根据机床品牌，机床类型，数控机床操作人员技术等因素都会造成数控机床的加工精度差异。
数控机床的加工精度一般可达0.050.1MM，数控机床是按数字信号形式控制的，数控装置每输出一脉冲信号，则机床移动部件移动一具脉冲当量（一般为0.001MM），而且机床进给传动链的反向间隙与丝杆螺距平均误差可由数控装置进行曲补偿，因此，数控机床定位精度比较高。
数控机床在进行加工过程中难免会受到各种各样因素的影响，使得其加工精度产生一定的偏差，给生产生活带来一些不便。
怎样提高数控机床加工精度是工程师们很关心的事情。
数控机床加工中的位置误差对加工精度的影响
位置误差是指加工后零件的实际表面、轴线或对称平面之间的相互位置相对于其理想位置的变动量或偏离程度，如垂直度、位置度、对称度等。
数控机床加工中的位置误差通常指死区误差，产生位置误差的原因主要在机床零件加工时由于传动时产生的间隙和弹性变形导致加工误差，以及在加工中，机床的刀头需要克服摩擦力等因素导致产生位置误差。
在开环系统
中位置精度受到的影响是很大的，而在闭环随动系统中，则主要取决于位移检测装置的精度和系统的速度放大系数，一般影响较小。
数控机床加工中由于几何误差导致的加工精度误差
数控机床加工中，由于刀具和夹具在受外力和加工中产生的热量等外界因素的影响下，机床的几何精度受到影响，机床上加工的零部件产生几何变形，从而导致产生几何误差。
据研究，数控机床产生几何误差的主要原因无外乎以下两种：内部因素和外部因素。
机床产生几何误差的内部因素指机床本身的因素导致的几何误差，如机床的工作台面的水平度、机床导轨的水平程度和直线度、机床刀具和夹具的几何准确程度等。
外部因素主要是指在外部环境和加工过程中的热变形等因素影响下产生的几何误差，如刀具或零部件在切削过程中，由于受热膨胀、变形，从而产生几何误差，影响了机床的加工精度和零部件的加工精度。
数控机床加工中由于机床定位导致的加工精度误差
通过长期的零部件加工的数据分析和实践操作看出，机床定位对于数控机床的加工精度有较大影响。
数控机床的加工误差，从结构上看，多由定位精度引起，其中机床的进给系统是影响定位精度的主要环节。
数控机床的进给系统通常由机械传动系统和电气控制系统两部分组成，定位精度与结构设计中的机械传动系统有关。
在闭环系统中，数控机床通常可以通过定位检测装置防止进给系统中的主要部件产生位置偏差，如滚珠丝杠等部件。
而对于开环系统，由于影响因素较多、情况比较复杂，无法进行定位监控，所以对数控机床的加工精度影响较大。
在数控机床加工中，由于各种因素的影响，实际上不可能将零件的每一个几何参数加工得与
理想几何参数完全相符，总会产生一些偏离。
这种偏离，就是加工误差。
数控机床加工精度保持比较高的方法
加工前：每日打开机床需进行机床预热、回归机床坐标，以保证机床加工精度。
上件：上件时应注意找正，保持找正误差不超过两丝（包括平面及水平精度）,寻找基准角及分中时应注意巡边器不超过工件15CM，压装工件时注意躲避加工面和孔。
另外工件必须装夹牢固，防止工件因装夹不稳，飞出伤人。
使用行车吊装大件时，注意工件和机床保持一定距离，防止工件与机床发生碰撞。
加工中：注意对刀时需把工件表面擦拭干净以保持对刀精度，钻铰定位孔时，注意钻孔完毕及时用气枪清理孔内残留铁屑，保证铰孔时不会出现夹刀现象，3D加工应注意寻找基准角时注意是否有间隙偏置，需按实际情况偏置刀具补偿，精加工时走刀速度不可以太快，根据3D类型及程序走向，调试进给。
另外加工时，注意夹刀长度，在不碰触工件的情况下刀具装夹越短，刀具摆动越小，以保证工件精度。
加工结束：测量精度孔及精铣槽精度保证工件卸下后模具的装配。
3D检查有未精铣到的面及加工中出现的问题及时解决，尽量保证一次加工成型。
注意事项及保养
1：注意不可在刀具旋转时靠近主轴，防止发生人身事故
2：进入机床时应小心，防止滑倒，摔伤。
3：应经常检查对刀仪是否精准，经常校正对刀仪，保持对刀仪的精度。
4：刀具装夹时注意清理干净刀柄内锥孔及刀夹，保持刀具表面整洁。
5：清理机床时注意主轴上必须夹刀，防止铁屑进入主轴内锥孔影响加工精度。
6：刀具磨损应根据工件加工后测量后加放刀具补偿。
7：应常检查刀具的装夹是否正常，检查刀夹精度。
8：应常检查寻边器是否损坏，一经发现应及时修理或更换。
9：换装刀具时注意清理机床主轴内锥孔及刀具锥柄保证加工时不会出现因刀具装夹不稳而出现的加工精度偏差。
10：经常检查机床润滑油，确保机床润滑到位。
11：定期检测机床精度，确保精度误差不超过0.02mm。
12：刚学习操作时应注意使用寻边器和对刀仪时格外小心（通常刚操作时，对刀仪和寻边器损坏较频繁）。
13：有时上件和编程时基准不一致导致工件加工错误，应注意减少此类情况。
14：定期更换润滑液，保证机床润滑到位，定期清理润滑油箱内的油污。
15：定期检查润滑油管看是否破裂，如有破裂应及时更换。
16：定期检查，调整丝杆轴向间隙。
17：保持导轨清洁，防止铁屑等影响导轨磨损。
18：使用刀库时应手动换刀空试，确定无误后方可正常使用。
19：开关机时应按照操作步骤进行操作。
20：加工运行时注意机床出现的问题及修改机床及时记录情况。
21：每次保养记录保养情况。
22：刀具的使用及损坏及时记录。
内容来源网络，由深圳机械展收集整理！
更多相关内容，就在深圳机械展！。
