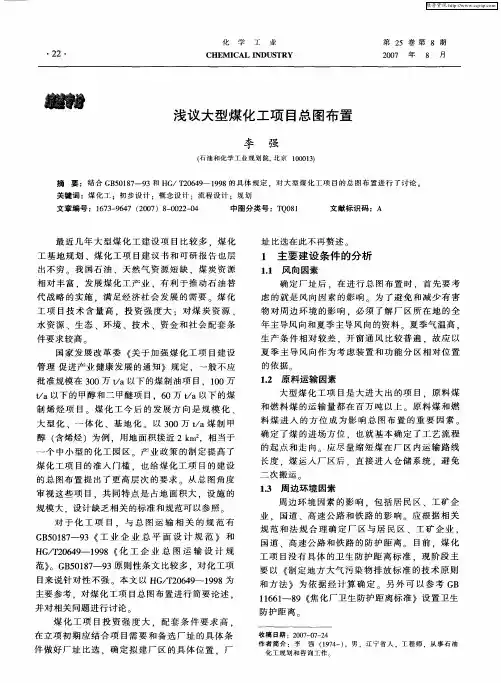

浅议大型煤化工项目总图布置
制 烯 烃 项 目。煤 化 工 今 后 的发 展 方 向是 规 模 化 、 大 型 化 、一 体 化 、基 地 化 。 以 ３ ０万 ｔａ煤 制 甲 ０ ／
醇 （ 烯烃 ）为 例 ，用地 面 积接 近 ２ｋ ｚ 含 ｍ ，相 当于
一
和 燃料 煤 的运 输 量 都 在 百万 吨 以上 。原 料 煤 和燃 料 煤 进 入 的 方 位 成 为 影 响 总 图 布 置 的重 要 因 素 。 确 定 了煤 的进 场 方 位 ，也 就基 本 确 定 了工 艺 流 程 的起 点 和走 向 应尽 量缩 短 煤 在 厂 区 内运输 路 线 长 度 ，煤 运 入 厂 区后 ，直 接 进 入 仓 储 系 统 ，避 免
维普资讯
化
・
学
工
业
第 ２ 卷 第 ８ 期 ５
２０ 年 ０７ ８ 月
２２ ・
ＣＨＥＭ Ｉ ＣＡＬ 玎 ＵＳ ＴＲＹ
浅 议 大 型煤 化 工项 目总 图布 置
李 强
（ ￣和化学工业规划院， 京 １０１） － ｔ ／ ｔ ５ 北 ０ ０ ３
二 次 搬 运
个 中小 型 的化 工 园 区 产 业 政 策 的制 定 提 高 了
煤化 工 项 目的 准入 门槛 ．也 给煤 化 工 项 目的建设
的 总 图布 置 提 出 了更 高 层 次 的要 求 从 总 图 角度
审视 这 些 项 目 ．共 同特 点 是 占地 面 积 大 ，设 施 的
的依 据
管 理 促 进产 业健 康 发 展 的通 知 》规 定 ，一 般 不应
批 准规 模 在 ３ ０万 ｔａ以下 的煤 制 油项 目．１ ０万 ０ ／ ０ ｔａ以下 的 甲醇 和二 甲醚 项 目．６ ／ ／ Ｏ万 ｔａ以下 的煤 ／

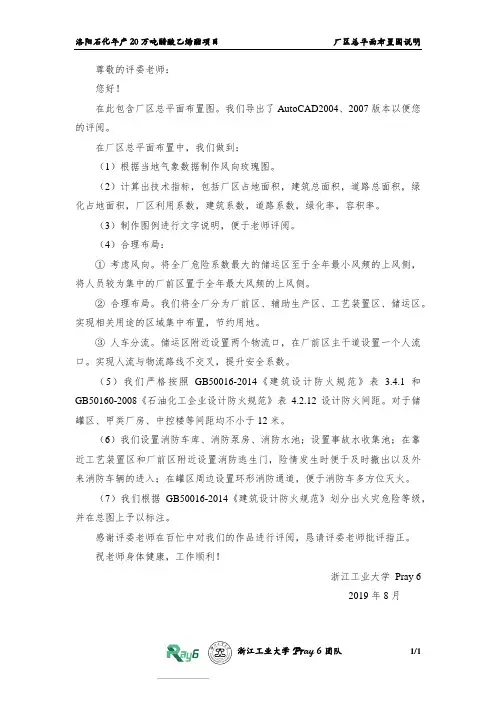

化工设计竞赛2-厂区总平面布置图说明
洛阳石化年产20万吨醋酸乙烯酯项目 厂区总平面布置图说明浙江工业大学P r ay 6团队 1/1尊敬的评委老师：您好！在此包含厂区总平面布置图。
我们导出了AutoCAD2004、2007版本以便您的评阅。
在厂区总平面布置中，我们做到：（1）根据当地气象数据制作风向玫瑰图。
（2）计算出技术指标，包括厂区占地面积，建筑总面积，道路总面积，绿化占地面积，厂区利用系数，建筑系数，道路系数，绿化率，容积率。
（3）制作图例进行文字说明，便于老师评阅。
（4）合理布局：① 考虑风向。
将全厂危险系数最大的储运区至于全年最小风频的上风侧，将人员较为集中的厂前区置于全年最大风频的上风侧。
② 合理布局。
我们将全厂分为厂前区、辅助生产区、工艺装置区、储运区。
实现相关用途的区域集中布置，节约用地。
③ 人车分流。
储运区附近设置两个物流口，在厂前区主干道设置一个人流口。
实现人流与物流路线不交叉，提升安全系数。
（5）我们严格按照GB50016-2014《建筑设计防火规范》表 3.4.1和GB50160-2008《石油化工企业设计防火规范》表4.2.12设计防火间距。
对于储罐区、甲类厂房、中控楼等间距均不小于12米。
（6）我们设置消防车库、消防泵房、消防水池；设置事故水收集池；在靠近工艺装置区和厂前区附近设置消防逃生门，险情发生时便于及时撤出以及外来消防车辆的进入；在罐区周边设置环形消防通道，便于消防车多方位灭火。
（7）我们根据GB50016-2014《建筑设计防火规范》划分出火灾危险等级，并在总图上予以标注。
感谢评委老师在百忙中对我们的作品进行评阅，恳请评委老师批评指正。
祝老师身体健康，工作顺利！浙江工业大学 Pray 62019年8月。
大型煤化工项目业主方设计管理研究与探讨
当代化工研究Modern Chemical Research U 2020•23百家争鸣大型煤化工项目业主方设计管理研究与探讨*何丽蓉叶帅(陕煤集团榆林化学有限责任公司陕西719000)摘耍：工程设计是煤化工项目工程建设的灵魂，设计管理统筹工程设计的各个阶段，是工程设计的抓手，是保障项目成本效益、工程进度、安全环保质量的重要手段之一，对项目建设的成败至关重要.基于此，本文以某大型煤化工项目的设计管理为研究对象，探讨分析目前煤化工项目建设中设计管理现状及存在餉问题，并针对性地提出了相关丝建议措施.关键词：工程设计；煤化工；设计管理中图分类号：T文献标识码：AResearch and Discussion on the Design and Management of the Owner of Large CoalChemical ProjectsHe Lirong,Ye Shuai(SHCCIG Yulin Chemical Co.,Ltd.,Shaanxi,719000)Abstracts Engineering design is the soul of c oal chemical p roject construction,and design management coordinates all stages of e ngineering design,is the grip of e ngineering design,is one of t he important means to ensure project cost effectiveness,project schedule,safety,environmental protection and quality,and is crucial to the success of p roject construction.Based on this,this paper takes the design management of a large coal chemical project as the object of study,discusses and analyzes the current status and problems of design management in the construction of coal chemical p rojects,and p uts f orward relevant suggestions and measures.Key words：engineering design^coal chemistry^design management前言大型煤化工项目具有投资大，建设周期长，流程复杂，参建单位多、设备材料多等特点。
第7章(化工厂布置)
1. 相关标准、规范和规定
GBJ 16-1987（2001年版）建筑设计防火规范 GB 50160-1992 （1999年版） 石油化工企业设计防火规范
① 检验实际情况与所绘图纸是否相符，如果选用，决定该地区 是否要重新测量，研究厂区自然地形的改造利用方式，和场 地原有设备加以保留或利用的可能性； ② 研究工厂现场基本区划的几种可能方案； ③ 研究确定铁路专用线接轨点和进线方向，航道和码头的适宜 地点，公路连接和工厂主要出入口的位臵。 ④ 实地调查厂区历史上的洪水淹没情况； ⑤ 实地观察厂区的工程地质情况；
⑥ 实地踏勘工厂水源地、排水口，研究确定可能的取水方案和 污水排除措施； ⑦ 实地调查热电厂及厂外各种管线的可能走向； ⑧ 现场环境污染状况的调查； ⑨ 周围地区工厂和居民点分布状况和协调要求； ⑩ 了解各种外协条件，并进行实地观察。 根据选厂指标，设计人员要踏勘现场，收集资料。一般应 踏勘两个以上的厂址，经比较后择优建厂。
表1 厂址技术条件比较
表2 建设费用和经营费用比较
7.2
化工厂总平面布置——总图布置
总图布臵设计的任务： 总体解决全厂所有建筑物和构筑物在平面和竖向上的布臵； 运输网和地上、地下工程技术管网的布臵； 行政管理、福利及绿化景观设施的布臵等问题。 一、化工厂总平面布臵的原则 1. 满足生产和运输的要求 (1) 保证生产线直、短，避免交叉迂回——物料输送距离最小 (2) 将水、电、汽耗量大的车间尽量集中，形成负荷中心，并使 其靠近供应源——水、电、汽的输送距离最短 (3) 厂区交通道路要做到径直短捷，避免人流和货流交叉和迂回。 货运量大，车辆往返频繁的设施宜靠近厂区边缘地段。 (4) 厂区布臵要做到厂容整齐，环境优美，布臵紧凑，节约用地。
管道布臵
化工企业厂房平面规划布置cad设计图纸
煤矿工业场地的总平面布置注意事项及方法
煤矿工业场地的总平面布置注意事项及方法郭伟(贵州省煤矿设计研究院，贵州贵阳550025)摘要：煤矿工业场地总平面布置的意义在于降低成本，降低工耗，而煤矿工业场地布置的常见形式主要有零散狭小复杂地形以及大面积复杂地形两种。
煤矿工业场地的总平面设计，主要包括总平面和功能分区的联系、总平面和场内运输的联系以及总平面与自然条件的联系三个设计要点。
对于煤矿工业场地设施的联合布置，主要包含合理平面布置、压缩间距、集中管线以及预留用地4点内容。
关键词：煤矿；工业场地；总平面布置；问题；功能；优化中图分类号：TD822 文献标识码：A文章编号：2096-2339(2017)02-0075-02煤矿工业场地的总平面设计是为了确保煤炭生产正 常运行而选取更适合的工艺流程及保障措施。
在进行煤 矿工业场地总平面设计时，应因地制宜，以矿井的井口为 中心，在它的周边场内布置相应的建筑及设施，同时要保 障场内交通通畅。
在设计煤矿工业场地的总平面结构 时，方便运输煤炭产品是应首先考虑的问题，合理设置各 种预埋的管线，在工程结束之后还应做好绿化工作，建立 起功能齐全的煤炭生产经营体系。
运用设施设备，借助 多种交通用具，实现产品高效运输。
1总平面设计中井口位置的意义煤矿的核心任务就是开发利用地下的煤炭资源，因此在设计煤矿工业场地时，应确保将场地建设在距离煤 炭资源尽可能近的地方，在这一点上，煤矿工业场地的总 平面设计是有别于普通工程场地的总平面设计的。
在地 下开采的煤炭，都要经过竖井或斜井运送至地面。
在设 计场地时，使竖井或斜井的井下和井口相互联系，因此井 口位置的设计在整个工业场地的总平面布置设计中占有 重要位置。
因此应重视井口的位置设计，在设计井口位 置时，最首要的目标是实现煤炭开采处理的便捷性，地面 的生产加工体系应同竖井或斜井的井口相匹配，确保整 个生产系统发挥最大功效，不同的工艺之间要相互独立，又紧密关联。
进行煤矿井口设计时，应从整体上考虑矿井工业场 地规划的合理性，在进行矿井工业场地规划时应充分考 虑各方面因素，并且设计人员应掌握总平面布置的有关 专业性知识，进行合理布置。
大型煤化工主要技术路线
煤化工工艺路线图③煤制乙烯：约2亿元/万吨； 以上是指大、中型项目的概略投资。
相关转化：2吨煤生产1吨甲醇，附加值可提高8倍；3吨甲醇生产1吨聚烯烃，附加值可提高1倍。
4-5吨煤液化1吨油。
④煤炭液化：约1亿元/万吨（指设备投资）。
产品投资参考：①焦炭（含甲醇配套项目）：约1200万元/万吨；②煤制甲醇：约4000万元/万煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）、主反应：CO+2H2=CH3OH+102. 5KJ/mol（2）、副反应2CO+4H 2=CH3OCH3+H2O+200.2 KJ/mol CO+3H2=CH4+H2O+115. 6 KJ/mol4CO+8H2=C4H9OH+3H2O+49. 62 KJ/mol CO2+H2=CO+H2O-42. 9 KJ/mol2、甲醇合成气要求氢碳比f=（H2-CO2）/（CO+CO2尸2.05~2.10,由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。
3、CO变换反应CO+H2O（g）=CO2+H2（放热反应）天然气制甲醇工艺流程图► 空分1、合成甲醇的化学反应方程式：CH 4+H 2O=CH 3OH+H 22、甲醇合成气要求氢碳比f=(H 2-CO 2)/(CO+CO 2)心2.05~2.10,由于天然气甲 烷含量较高，因此要对天然气进行蒸汽转化，生成以H 2、CO 和CO 2位主要 成分的转化气。
由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯 氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合 成气的要求。
3、蒸汽转化反应C H 4 + H 2 O ( g ) = C O + H 2(强吸热反应) 4、纯氧部分氧化反应 2CH 4+O 2=2CO+4H 2+35. 6kJ/mol CH 4+O 2=CO 2+2H 2+109. 45 kJ/molCH 4+O 2=CO 2+H 2O+802. 3 kJ/mol 5、天然气组分与甲醇合成气组分对比气体种类 气体组分(％)COH2CO 2 阻 天然气3.296.2甲醇合成气29.90 67.64 29.900.1石油化工、煤炭化工产品方案对比(生产烯烃)天然气 ―压缩 一精精脱硫压缩 ——►甲醇合成 , 粗甲醇 + 精馏 f 甲醇产品空气 部分氧化以天然气（或煤气）为原料的MTO技术流程天然气7亿立方甲醇50万吨/年乙烯、丙烯16.7万吨丁烯2.2万吨争MTO C51.0万吨液化气1.2万吨水28.9万吨以天然气（或煤炭）为原料的MTP技术流程丙烯24万吨聚丙烯16万吨煤炭直接液化工艺流程简图NEDOL 直接液化工艺流循环氢气"操作温度:430~465℃操作压力:17~19Mpa减压蒸八、、馏塔操作温度.加氢循环溶剂。
安徽现代煤化工产业园总体布局规划
安徽现代煤化工产业园总体布局规划》总体布局规划土地利用规划规划目标1、协调煤化工产业园产业用地近远期的布局，体现可持续发展；2、规划公共服务设施与公辅工程设施，近远期相结合，资源共享；3、合理确定道路、场地以及工程管线的竖向控制；4、精心设计生态景观，创造煤化工产业园形象。
规划用地范围本项目总体规划贯彻产业规划所确定的规划目标和发展战略，在《安徽省淮南市化工产业中长期发展规划（2011-2020）》指导下编制。
煤化工产业园一期用地面积12.70平方公里。
1、园区在潘集区的东南部淮河北岸，北至阜淮铁路和平圩电厂铁路专用线，南至淮河大堤，西至胡集，东至刘巷村，包括园区的已修建的煤化工大道与道路红线两侧各25米范围内的用地范围，用地面积为12.70平方公里。
用地现状（一）、园区规划用地范围内部分建成区用地，其余部分为菜地、耕地，有几处行政村用地。
主要用地有：1、R居住用地：小区级公共服务设施：前进学校（0.54ha) 陆郢小学（0.29ha) 祁集中学（2.17ha) 祁集小学（1.08ha) 新湖小学（0.35ha)2、C公共设施用地：淮化集团项目部（0.31ha) 祁集镇政府（0.59ha) 祁集医院（0.30ha)3、M工业用地：祁集生态园（1.87ha)4、W仓储用地：祁集粮站（0.91ha)5、T对外交通用地：铁路线路（5.47ha)6、U市政公用设施用地：祁集电力排灌站（0.43ha）祁集变电所（0.14ha）7、S道路广场用地：S1道路用地：2.42ha8、E水域与其他用地：E1水域：规划范围内包括自然水面与人工池塘（70.40ha），主要是新河、许大沟、团丈沟。
E2耕地：规划范围内包括各种菜地，灌溉水田与其它耕地(988.64ha）。
E6村镇居住用地：居民点(56.41ha）土地使用评价煤化工园区内地形起伏较小，周边有中小型水体，没有文物古迹，煤化工园区可结合地形及水系进行建设，较适宜建设园林型的化工园区。
大型煤化工项目厂址选择
0 引言大型现代煤化工企业如煤制油、煤制烯烃项目具有消耗资源大、占地面积大、技术密集的特点，其产业关联度高、经济总量大、产品应用广泛，对促进相关产业升级和拉动地区经济增长具有举足轻重的作用，在煤化工项目的建设前期的一项重要工作就是厂址选择，厂址选择可分为宏观性厂址选择和区域性厂址选择两个阶段，厂选工作涉及到政治、经济、技术等多方面因素，应综合权衡考虑，避免因厂址选址不当造成经济上的巨大浪费。
1 煤化工项目宏观性厂址选择一般原则1.1 煤化工项目宏观性厂址选择是以国家及各地方发展规划为基础，结合煤化工企业生产特点，符合企业自身战略发展规划需求1.2 选址工作要符合国家强制性法律、法规要求法规，如土地、矿产资源、水、环境保护、节能、林业、草原等法律及其配套的法规(由国务院、部委和地方人民政府颁布的条例、办法等)。
规划，各类战略和实施性质的规划，如国民经济发展中长期规划、五年规划(计划)、区域发展规划、城乡建设总体规划、行业(产业)发展规划、专项规划等。
1.3 拟建项目备选厂址所在地的环境容量、社会稳定风险、社会人文条件煤化工属资源消耗大、排放高、占地面积大、资金投入大的项目，极容易引起社会各界的注意，政府的支持度、公众的支持度、舆论导向、对民族、宗教事务的影响、国际影响等，这些因素越来越多地影响着项目选址的工作进程。
1.4 原料、水资源及交通运输条件煤化工项目在宏观区域位置选择上，更多的注重于原料来源、成品销售方向、煤炭运输费用、长期稳定生产的保证条件，大型煤化工项目厂址选择任宇翔(中国神华煤制油化工有限公司北京工程分公司，北京 100011)摘要：通过对大型煤化工项目典型工程的分析，论述了煤化工企业的从宏观区域性厂址选择到地区范围厂址规划的工作内容和各自侧重的原则，详细介绍煤化工厂址选择的基本方法。
为其他煤化项目开展厂址工作提供参考。
关键词：大型煤化工企业；项目建设；厂址选择；原则；分析评价Plant Location Selection of Large Scale Coal Chemical ProjectREN Yu-xiang(China Shenhua Coal to Liquid and Chemical Co.,Ltd. Beijing Engineering Company Beijing 100011) Abstract: Based on the analysis of large coal chemical typical project, the text expounds the working content and the respective emphasis principle of macro regional plant location selection and local plant location planning, introduces in detail the basic methodology of plant location selection for coal chemical industry. It provides a reference to the plant location selection of the other coal chemical projects. Key Words: Large Scale Coal Chemical Enterprise; Project Construction; Plant Location Selection; Principle; Analysis Evaluation在经济层面上的考虑更多。
关于建立煤化工工程建设标准体系的探讨
中国科技期刊数据库 工业C2015年3期 237关于建立煤化工工程建设标准体系的探讨岳鹏飞新地能源工程技术有限公司石家庄能源化工技术分公司，河北 石家庄 050000摘要：随着我国经济的发展，科学技术也在飞速发展。
在技术、工艺、设备、材料上均有新东西在出现。
我国当前的工程建设标准存在着不协调、构成不合理等问题。
需要一个标准体系去补充完善方能适应当前社会发现的需要。
本文结合我国煤化工产业工程建设标准体系，依托国家已经形成的标准体系，探讨如何开展标准的制订。
关键词：煤化工；技术；标准体系 中图分类号：S38 文献标识码：A 文章编号：1671-5810(2015)03-0237-01引言煤化工是以煤为原料，经化学加工使煤转化为气体、液体和固体燃料以及化学品的过程。
新型煤化工以生产洁净能源和可替代石油化工的产品为主。
我国工程建设标准体系建设尚存在着一些问题，如何建立煤化工工程建设标准体系，使建设工程有法可依是需要迫切思考和解决的问题。
1 煤化工的发展趋势1.1 我国煤气化技术的发展现状煤气化技术是煤化工的龙头和关键技术，我国的煤气化技术正呈现出多样化和多元化发展的趋势。
煤化工、煤制油都是专业性极强的业务，且都是高危产业，不仅资金密集，而且技术密集，其工艺过程及产品加工应用属石油化工范畴。
1.2 一些企业的资源发展战略近年来，受到国际油价高位运行及国内石化产品需求旺盛的影响，全国各地出现煤化工发展热潮。
石油价格预期促使大公司纷纷介入煤化工，如中海油、内蒙古、神华集团、大唐集团所做的一些投资建设。
1.3 国家的一些产业政策随着国家逐步实现资源型经济从“资源依赖型”到“资源效益型”，最终实现“资源生态型”的转变，煤化工技术也必将趋向于清洁化、大型化、多样化。
2009 年9 月国发[2009]38 号《关于抑制部分行业产能过剩和重复建设引导产业健康发展若干意见的通知》规定。
2010 年6 月发改能源[2010]1205 号《关于规范煤制天然气产业发展有关事项的通知》规定。
如何优化工业场地总平面布置
如何优化工业场地总平面布置摘要：总图设计主要包括总平面布置，竖向布置和管线综合等方面的内容，总平面布置是总图设计的重要组成部分。
此次结合自己多年来的工作和专业知识，在对日常工作归纳和总结的基础上，对煤矿项目设计中总平面设计的作用以及如何做优煤矿总平面布置做一些自己的理解和阐述。
关键词：总平面布置；竖向布置；建筑环境煤矿总平面布置就是在既定厂址和煤矿总体规划的基础上，根据生产、使用、安全、卫生等要求，综合利用环境条件，合理地确定场地上所有建筑物、构筑物、交通运输线路、工程管线、绿化和美化等设施的平面位置。
影响煤矿设计的范围广，因素多，是一项系统的、综合性的工作，因此必须从全局出发，结合实际情况，从技术、经济两方面全方位、多方案进行比较，择优选择。
要做好煤矿工业场地总平面布置必须做到以下几点。
一、了解总体规划要求，使总平面布置与其适应对一个矿区来说，都有自己的总体发展规划。
在总体规划中，对该矿区的各个煤矿的规模的大小、井田范围的划分、工业区、辅助生产区和居住区场地的确定、以及交通运输、供水供电等都有一个合理地布局，同时还要做好与当地城镇总体规划和各单项规划的结合。
以便了解煤矿建设的环境情况和外部条件，使厂区、厂前区、生活居住区与城镇构成一个有机的整体。
这样，既有利于生产，又方便了生活。
二、满足煤矿生产要求，力求工艺流程合理总平面布置是为了给煤矿企业创造良好的生产条件，使企业在良好的环境在经济合理地进行生产。
所以，必须使总平面布置满足生产要求。
为此，首先要熟悉生产，了解生产工艺，这是进行总平面布置的基础。
在熟悉生产和工艺的基础上，使总平面按工艺流程顺序布置，并使工艺流程顺畅合理。
煤矿工艺流程的主线就是煤的生产、加工、运输，同时伴随有辅助材料的加工和运输。
工业场地的所有建构筑物都是围绕着一条主线服务的，原煤从井口出地面后进入了一套完整生产系统，对原煤进行筛分、破碎、去矸石、洗选的工艺设计最终生产出产品煤。
化工企业总图的布置原则
。
2、中控分析室 本项目设 1 个中控分析室，负责生产过程中半成品的质量控制。 中控分析室设置在精馏区域，面积约 40 平方米。生产类别为乙类。 3、机修设施 山东聊城中盛蓝瑞化工有限公司设有专门的维修部，备有足够的专业维修人员，对于生产中 出现的设备故障，能够及时维修维护，保证生产顺利运行。对于特大的故障问题，由维修部 和工业园区、设备供应商、其它专业维修厂及时联系解决。
-可编辑修改-
。
合理，界区划分明确，节约用地，充分利用土地。详细见总平面布置图。 考虑装置等级的安全间距符合国家要求，合理布局。 尽量减少非生产设施，节省占地、节约投资。根据生产特性生产原料和成品计划性随购随出。 7.3.3 竖向布置 竖向设计在满足生产工艺流程，满足平面布置要求，确保厂区雨水顺利排除的原则，场地雨 水排除采用暗管式排水。 该场地较平整，界区内雨水等非生产废水可以直接排放，已为正规工业园内部工业用地。 7.3.4 装置运输 1、储运系统的规划原则 （1）严格执行国家及部颁的有关设计规范及标准。 （2）认真贯彻国家关于消、环境保护、职业安全卫生的法规和要求。 （3）采用先进成熟可靠的仓储工艺流程，做到在满足工业流程的前提下节约工程投资。 2、储运系统方案说明 本项目所需要的原料氯化苄由隔河相对的氯化苄车间提供，管道直接输送；碳酸钠由企业制 碱装置提供，管道直接输送；导热油由公司导热油炉管道输送；树脂再生剂考虑两个月的储 存；产品可以储存更长的时间。 3、储运系统的建设范围 本系统为本项目建设的附属储运系统，主要包括生产原料、产品及附属生产用料的储运、包 装和运输设施。 4、运输方式 固体物料：汽车运输。 气体物料：管道输送。
-可编辑修改-
。
液体物料：管道输送。 成品：汽车或电瓶车短途运输。 5、产品包装 产品包装采用铁桶内桶塑料袋密闭包装。 6、产品计量 生产过程计量及产品计量采用磅秤计量。 7.3.5 道路设计 本工程设计道路采用城市型道路、暗管排水，主干道路宽度为 12 米和 8 米，次干道宽度为 6 米，道路面层为水泥混凝土。 鲁西化工工业园建设初期已经将园内划分为生产区、办公区及公用工程等功能区。厂区分别 设人流、物流出入口，场内各功能区间道路宽度为 12 米、8 米，转弯半径为 10 米、8 米， 厂内道路均为城市型少筋砼路面，构建成利于消防、运输的环形路网。主要入口在厂区北侧。 工程平面布置详见附图：山东聊城中盛蓝瑞化工有限公司总平面布置图。 7.4 辅助设施 1、质检、化验 质量检验是企业在生产管理中质量保证体系的重要环节，生产管理的核心，属厂部直接领导， 其组织形式，人员配备和仪器装备根据企业生产规模，产品品种，按需要由公司统筹设置。 化验分中心化验、车间化验、岗位化验三级、中心化验除了对产品最终质量检查外，还对原 材料辅助材料中间产品进行质量检验；只有合格的原辅材料才能投入生产，只有合格的中间 品才能投入下道工序。 车间化验和岗位化验设在相关的车间和岗位，是生产过程的主要分析检查手段。通过车间化 验和岗位化验反馈到生产，指导生产的运行和工艺参数。
煤化工产品项目规划设计方案 (1)
煤化工产品项目规划设计方案投资分析/实施方案煤化工产品项目规划设计方案煤化工是以煤为原料，经化学加工转化为气体、液体和固体以及化学品的过程。
具体可以分为煤气化、液化（直接液化和间接液化）、固化（包括干馏、焦油加工和电石乙炔化工）等三种主要形式，涵盖以煤为原料生产的焦炭及焦化产品、电石、合成氨、醋酸、甲醇、二甲醚、油品、烯烃、非芳烃等。
煤化工产业可分为传统煤化工产业和现代煤化工产业。
传统煤化工产品主要为焦炭、化肥、乙炔、电石等。
现代煤化工以生产洁净能源和可替代石油化工的基础化工原料为主，包括煤制甲醇、煤制烯烃、煤制天然气、直接液化及精细化工等。
行业该煤化工产品项目计划总投资22360.88万元，其中：固定资产投资17771.07万元，占项目总投资的79.47%；流动资金4589.81万元，占项目总投资的20.53%。
达产年营业收入34972.00万元，总成本费用27360.88万元，税金及附加365.91万元，利润总额7611.12万元，利税总额9026.84万元，税后净利润5708.34万元，达产年纳税总额3318.50万元；达产年投资利润率34.04%，投资利税率40.37%，投资回报率25.53%，全部投资回收期5.42年，提供就业职位611个。
报告根据项目实际情况，提出项目组织、建设管理、竣工验收、经营管理等初步方案；结合项目特点提出合理的总体及分年度实施进度计划。
......煤化工产品项目规划设计方案目录第一章申报单位及项目概况一、项目申报单位概况二、项目概况第二章发展规划、产业政策和行业准入分析一、发展规划分析二、产业政策分析三、行业准入分析第三章资源开发及综合利用分析一、资源开发方案。
二、资源利用方案三、资源节约措施第四章节能方案分析一、用能标准和节能规范。
二、能耗状况和能耗指标分析三、节能措施和节能效果分析第五章建设用地、征地拆迁及移民安置分析一、项目选址及用地方案二、土地利用合理性分析三、征地拆迁和移民安置规划方案第六章环境和生态影响分析一、环境和生态现状二、生态环境影响分析三、生态环境保护措施四、地质灾害影响分析五、特殊环境影响第七章经济影响分析一、经济费用效益或费用效果分析二、行业影响分析三、区域经济影响分析四、宏观经济影响分析第八章社会影响分析一、社会影响效果分析二、社会适应性分析三、社会风险及对策分析附表1：主要经济指标一览表附表2：土建工程投资一览表附表3：节能分析一览表附表4：项目建设进度一览表附表5：人力资源配置一览表附表6：固定资产投资估算表附表7：流动资金投资估算表附表8：总投资构成估算表附表9：营业收入税金及附加和增值税估算表附表10：折旧及摊销一览表附表11：总成本费用估算一览表附表12：利润及利润分配表附表13：盈利能力分析一览表第一章申报单位及项目概况一、项目申报单位概况（一）项目单位名称xxx科技公司（二）法定代表人莫xx（三）项目单位简介经过10余年的发展，公司拥有雄厚的技术实力，完善的加工制造手段，丰富的生产经营管理经验和可靠的产品质量保证体系，综合实力进一步增强。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检测:大型煤化工项目总图布置中国行业咨询网 [打印] [收藏] [关闭] [摘要]结合GB50187-93和HG／T20649-1998的具体规定，对大型煤化工项目的总图布置进行了讨论。
[关键词]煤化工，初步设计，概念设计，流程设计，规划最近几年大型煤化工建设项目比较多，煤化工基地规划、煤化工项目建议书和可研报告也层出不穷。
我国石油、天然气资源短缺，煤炭资源相对丰富，发展煤化工产业，有利于推动石油替代战略的实施，满足经济社会发展的需要。
煤化工项目技术含量高，投资强度大；对煤炭资源、水资源、生态、环境、技术、资金和社会配套条件要求较高。
国家发展改革委《关于加强煤化工项目建设管理促进产业健康发展的通知》规定，一般不应批准规模在300万t／a以下的煤制油项目，100万t／a以下的甲醇和二甲醚项目，60万t／a以下的煤制烯烃项目。
煤化工今后的发展方向是规模化、大型化、一体化、基地化。
以300万t／a煤制甲醇(含烯烃)为例，用地面积接近2km2，相当于一个中小型的化工园区。
产业政策的制定提高了煤化工项目的准入门槛，也给煤化工项目的建设的总图布置提出了更高层次的要求。
从总图角度审视这些项目，共同特点是占地面积大，设施的规模大，设计缺乏相关的标准和规范可以参照。
对于化工项目，与总图运输相关的规范有GB50187—93《工业企业总平面设计规范》和HG／T20649—1998《化工企业总图运输设计规范》。
GB50187—93原则性条文比较多，对化工项目来说针对性不强。
本文以HG／T20649—1998为主要参考，对煤化工项目总图布置进行简要论述，并对相关问题进行讨论。
煤化工项目投资强度大，配套条件要求高，在立项初期应结合项目需要和备选厂址的具体条件做好厂址比选，确定拟建厂区的具体位置，厂址比选在此不再赘述。
1、主要建设条件的分析1.1、风向因素确定厂址后，在进行总图布置时，首先要考虑的就是风向因素的影响。
为了避免和减少有害物对周边环境的影响，必须了解厂区所在地的全年主导风向和夏季主导风向的资料。
夏季气温高，生产条件相对较差，开窗通风比较普遍，故应以夏季主导风向作为考虑装置和功能分区相对位置的依据。
1.2、原料运输因素大型煤化工项目是大进大出的项目，原料煤和燃料煤的运输量都在百万吨以上。
原料煤和燃料煤进入的方位成为影响总图布置的重要因素。
确定了煤的进场方位，也就基本确定了工艺流程的起点和走向。
应尽量缩短煤在厂区内运输路线长度，煤运入厂区后，直接进入仓储系统，避免二次搬运。
1.3、周边环境因素周边环境因素的影响，包括居民区、工矿企业，国道、高速公路和铁路的影响。
应根据相关规范和法规合理确定厂区与居民区、工矿企业，国道、高速公路和铁路的防护距离。
目前，煤化工项目没有具体的卫生防护距离标准，现阶段主要以《制定地方大气污染物排放标准的技术原则和方法》为依据经计算确定。
另外可以参考GB11661—89《焦化厂卫生防护距离标准》设置卫生防护距离。
2、总图布置2.1、工艺流程考虑了风向因素，确定了卫生防护距离、主要物料进出方向和上风向的位置，然后要对场内布置进行功能分区。
以煤制烯烃为例，工艺主要流程如图1所示。
2.2、功能分区煤化工项目功能分区除工艺生产设施外，还包括公用工程设施和辅助设施、储运设施和管理及生活服务设施。
工艺生产设施主要有：甲醇装置(含由空分、磨煤、气化、灰水处理、变换、低温甲醇洗、硫回收、甲醇合成及精馏)、MTO生产装置、聚丙烯装置、聚乙烯装置及中央控制室。
公用工程及辅助设施：空压站、热电站、三修、总变电所、净水厂、循环水系统、污水处理、脱盐水站、火炬等。
储运设施：储煤场、成品罐区、中间罐区、仓库区、罐车装车站台。
管理及生活服务设施：行政楼、门卫、汽车库、倒班宿舍、食堂、浴室、消防站等。
考虑热电和煤气化都要用到煤，宜以配煤系统为中心连接煤气化的热电站，两者距离配煤中心都要近。
其次，循环水系统考虑集中建设二三个区域。
2.3、布置原则在符合生产流程、操作要求和使用功能的前提下，建构筑物尽量合并、生产装置集中布置，经济合理有效利用土地。
辅助生产设施，在满足其特性要求条件下，尽量靠近负荷中心，以节省能耗。
储运设施根据物料的性质及运输方式等条件，相对集中布置在运输装卸方便的位置，并宜与有关的设施靠近，合理组织物流。
运输线路短捷，布局合理，便于相互联系；避免人流、货流交叉，确保交通安全。
根据工厂性质和节约用地要求，结合区域环境和自然条件，尽可能为工厂绿化、净化创造有利条件。
按照建厂条件和生产发展趋势，尽可能处理好近、远期的相互发展关系，为可持续发展留有余地。
3、需要注意的几个问题3.1、通道宽度煤化工项目厂区通道宽度应根据建构筑物和设备对防火、安全和卫生的间距要求，以及管线的平面和竖向设计经计算确定。
HG／T20649—1998规定，厂区用地面积在101-200ha之间，主要通道宽度为50-60m，厂区用地面积大于200ha，主要通道宽度为60-80m。
目前，我国土地资源比较宝贵，在满足上述计算要求的前提下，应节约用地。
但是，对于大型煤化工项目，装置和设备占地面积大，设备比较高，应留有足够的厂区通道宽度。
一方面是从安全和卫生角度出发；另一方面，从建筑空间尺度考虑，防止出现城市建设中“高楼林立，街道狭长”，给人们造成的压迫感。
3.2、火炬系统全长性高架火炬应布置在厂区全年或夏季最多频率风向的下风向或最少频率风向的上风向。
GB50160—92《石油化工企业设计防火规范》对高架火炬的防火间距有50-90m的要求，同时规定高架火炬的防火距离应经辐射热计算确定，该规范没有对卫生防护距离进行规定。
HG／T20649—1998规定高架火炬卫生防护距离，厂前区至火炬的距离为500-600m，居住区至火炬的距离为1500-2000m。
高架火炬占地面积比较大，不便维修，也不经济。
上海化工区赛科乙烯项目采用地面火炬，虽然设备占地面积比高架火炬大，但四周由于设有围墙，火焰头高度不会超过围墙，在确定安全距离时，可以参考明火设备，与其它装置的间距可以减少，总占地面积比高架火炬小，火焰喷管的高度在1.5-2m之间，维修也比较方便。
上海化工区地面火炬应用在国内属首例，目前国内没有相关规范，在布置地面火炬时，应事先与消防部门协商。
目前.建设项目须经所在地的规划局、消防局、环保局和安监局的审查，国内的规范是主管部门的审查依据，国内规范没有规定，可参照国外规范执行。
3.3、居住区的问题居住区布置是煤化工项目总体布局及当地城市总体规划的一部分，居住区布置要当地城市总体规划。
根据实践经验，当居住区人口达到5万时，其生活福利及公共服务设施方可达到一定水平，否则既不经济也达不到要求。
为提高职工生活质量，化工项目的居住区应与附近城镇居民区相结合。
大型煤化工项目为节约煤的运输成本.往往在矿区附近进行建设。
职工从居住区最远居住点至工厂主要人流出入口的步行时间不宜超过30rain，否则应当配备交通工具，或采取其他措施。
3.4、厂区建筑系数国土资源部2004年11月1日发布国土资发[2004]232号文《工业项目建设用地控制指标(试行)》规定：石油加工、炼焦及核燃料加工业容积率要大于0.4，化学原料及化学制品制造业容积率要大于0.6；工业项目的建筑系数应不得低于30%。
对因工艺流程、生产安全、环境保护等有特殊要求确需突破控制指标的，在申请办理建设项目用地预审和用地报批时，应提供有关论证材料。
确属合理的，方可通过预审或批准用地。
HG／T20649—1998表4.1.15列出部分类型厂区建筑系数范围，大中型氮肥厂为24%-32%；石油化工厂为26%-34%；硫酸厂、磷肥厂为22%-30%；氯碱厂为24%-32%。
以上四个类型厂区的建筑系数平均值为24%-32%。
在4.1.15条文解释中，上述类型化工厂的建筑系数统计平均值在24.2%-29.0%之间，各类化工厂的利用系数在52.54%-59.93%之间。
根据HG／T20649—1998条文解释统计资料显示，化工项目，尤其是大型化工项目的建筑系数达到30%，容积率要大于0.6，有一定困难。
在申请办理建设项目用地预审和用地报批时，建筑系数突破控制指标，报批时容易出现问题，应根据相关规范和实际情况提出论证材料，以利于项目审批。
同时，建议有关部门切实考虑化工项目建设的特点，在满足投资强度的前提下适当放宽对建筑系数的限制。
3.5、铁路专用线及站场用地面积要考虑充分煤的运输，目前国内有公路、铁路和皮带输送等主要方式。
这三种方式的优缺点对比见表1。
汽车运输成本较高，且繁忙的汽车运输煤炭对周边的环境也将造成的污染，大宗的运输量靠汽车运输是不合理的。
皮带输送方案比铁路输送方案无论是投资和运输费用，都有大幅度的降低。
但在国内还没有建设如此长的皮带输送走廊的先例，在技术上仍有一定的风险性。
铁路运输方案投资是运输方案中最高的，但铁路运输成熟、可靠。
此外，建设的铁路线路可进一步发挥效益。
因此，在运输距离超过10km 情况下。
按照成熟可靠的原则，煤炭输送方案建议采用铁路运输方式。
HG／T20649—19988.2.7条文对企业车站到发线数量和有效长度有明确要求。
建设项目年运输总量在400万t／a以上，企业车站到发线数量为5股，同时按照车站每昼夜有调作业车数在100辆以上时，可设置2股调车线。
到发线的有效长度应根据进站的计算列车长度及地形条件确定，同时调车线应有1股与到发线有效长度一致。
按照线路间距采用5m(特殊情况下可采用4.6m)，铁路站场宽度为35m，铁路线长度按列车长度800m(1辆机车和50节货车长度，载重3000t)计算，厂区内要留有至少28ha的铁路站场面积。
4、节约用地的措施合理预留发展用地，远期扩建用地尽可能预留在厂外或界区外，当有生产需要有充分依据和远期项目建设确定时方可在场地内预留扩建用地。
正确确定通道宽度和管线之间的间距，在保证安全生产的前提下节约用地。
建设综合管沟或综合管架，既节约用地，也便于检修和管理。
合理组合厂房等建构筑物，发展联合厂房。
开拓竖向空间，建多层厂房和仓库，避免不规则的建筑外形。
辅助生产设施、公用和公共设施进行协作和社会化，能够集中建设的就要集中建设，能够依托的尽量依托。
合理选择运输方式，尽量减少被铁路线切割而难以利用的不规则地段。
进行综合利用，减少废料堆场。
对坡度较大的场地，在采用台阶式布置方式时，在满足荷载要求的条件下，应尽量减少台阶或土坡的占地。
总之，目前大型煤化项目总图布置缺乏相应的规范作为设计依据。
参考现有规范，并结合和参照相应的国外规范是大型煤化工项目总图布置的必由之路，今后随着大型煤化项目建设日益增多，国内规范出台也指日可待。
