低温热水地板辐射供暖系统安装
低温热水地板辐射采暖系统安装施工技术规范
距设置伸缩缝，伸缩缝宽度不应小于 8mm。伸缩缝宜采用高发泡聚乙 烯泡沫塑料或伸缩缝内满填弹性膨胀膏。
3) 伸缩缝应从绝热层的上边缘做到填充层的上边缘。 (11) 加热管切割，应采用专用工具，切口应平整，断口面应垂 直管轴线。 (12) 凡是加热管穿地面伸缩缝处，一律用膨胀条将地面分隔开 来，加热管在此均须加伸缩节。伸缩缝须由土建专业先行划分，相互 配合协调一致。 (13) 加热管应设固定装置，可采用下列方法之一固定： 1) 用固定卡将加热管直接固定在绝热板或敷有复合面层的绝 热板上。 2) 用扎带将加热管固定在铺设于绝热层上的网格上。 3) 直接卡在铺设于绝热层表面的专用管架或管卡上。 4) 直接固定于绝热层表面凸起间形成的凹槽内。 (14) 加热管弯头两端宜设固定卡。加热管固定点的间距，直管 段固定点间距宜为 0.5～0.7m，弯曲管段固定点间距宜为 0.2～0. 3m。 (15) 管 道 安 装 工 程 施 工 技 术 要 求 及 允 许 偏 差 应 符 合 表 8.5.4.2-2 的规定
塑料管材
公称外径
PEA管、PB管、
16
PE-RT管、
20
最小平均外径 最大平均外径
16.0
16.3
20.0
20.3
PP-R管、PP-B管
25
25.0
25.3
表 8.5.3-2 铝塑复合管公称外径、壁厚与偏差（mm）
塑料复合
公称外径
壁厚最小
公称外径
参考内径
壁厚偏差
管
偏差
值
16
＋0.3
12.1
1.7
＋0.5
应加以限制，并用管卡行固定，不得出现“死折”。塑料及铝塑复合 管的弯曲半径不宜小于 6 倍管外径，铜管 的弯曲半径不宜小于 5 倍管外径。
低温热水地面辐射供暖技术规程

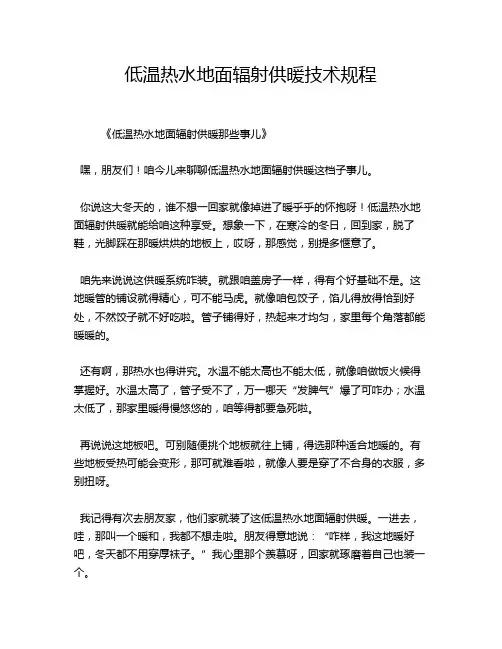

低温热水地面辐射供暖技术规程《低温热水地面辐射供暖那些事儿》嘿，朋友们！咱今儿来聊聊低温热水地面辐射供暖这档子事儿。
你说这大冬天的，谁不想一回家就像掉进了暖乎乎的怀抱呀！低温热水地面辐射供暖就能给咱这种享受。
想象一下，在寒冷的冬日，回到家，脱了鞋，光脚踩在那暖烘烘的地板上，哎呀，那感觉，别提多惬意了。
咱先来说说这供暖系统咋装。
就跟咱盖房子一样，得有个好基础不是。
这地暖管的铺设就得精心，可不能马虎。
就像咱包饺子，馅儿得放得恰到好处，不然饺子就不好吃啦。
管子铺得好，热起来才均匀，家里每个角落都能暖暖的。
还有啊，那热水也得讲究。
水温不能太高也不能太低，就像咱做饭火候得掌握好。
水温太高了，管子受不了，万一哪天“发脾气”爆了可咋办；水温太低了，那家里暖得慢悠悠的，咱等得都要急死啦。
再说说这地板吧。
可别随便挑个地板就往上铺，得选那种适合地暖的。
有些地板受热可能会变形，那可就难看啦，就像人要是穿了不合身的衣服，多别扭呀。
我记得有次去朋友家，他们家就装了这低温热水地面辐射供暖。
一进去，哇，那叫一个暖和，我都不想走啦。
朋友得意地说：“咋样，我这地暖好吧，冬天都不用穿厚袜子。
”我心里那个羡慕呀，回家就琢磨着自己也装一个。
而且啊，这地暖可比那些传统的暖气片好多啦。
它不占地方呀，家里看起来清清爽爽的。
不像暖气片，还得占一面墙，看着都碍眼。
当然啦，任何东西都有它的优缺点。
这地暖也有让人头疼的时候，比如万一出了啥问题，修起来可麻烦了。
得把地板撬开，那场面，想想都心疼。
所以呀，咱安装的时候就得找靠谱的师傅，后期维护也得跟上。
总之呢，低温热水地面辐射供暖是个好东西。
它能让咱的冬天变得温暖又舒适，让咱在家就像在春天里一样。
咱可得好好珍惜它，让它好好为咱服务。
要是你还在犹豫要不要装，听我一句，装了不后悔！就大胆地去享受那暖烘烘的感觉吧，让冬天不再寒冷！。
低温热水地板辐射供暖系统的安装
低温热水地板辐射供暖系统的安装低温热水辐射供暖是指加热的管子埋设在建筑物构件与围护结构内的热水辐射供暖系统，一般有三种形式：墙壁式、天棚式和地面式。
国内广泛应用的是低温热水地板辐射供暖系统，也称“地热供暖”。
其系统供水温度不超过60℃，供回水温差一般控制在10℃，系统的最大压力为0.8 MPa，一般控制在0.6 MPa。
低温热水地板辐射供暖的结构由楼板基础层、保温层、细石混凝土层、砂浆找平层和地面层等组成，如图1-9所示。
从图1-9可以看出，埋管均设在建筑施工的细石混凝土层中，或设在水泥砂浆层中，在埋管与楼板结构层的砂浆找平层之间，设置保温层，在覆盖层设置伸缩缝。
安装效果如图1-10所示。
图1-9 安装结构图图1-10 安装效果图一、安装内容低温热水地板辐射供暖系统的安装工艺流程如图1-11所示。
图1-11 低温热水地板辐射供暖系统安装工艺流程二、具体要求1.楼地面基层清理凡采用地板辐射供暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求，在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。
2.绝热板材铺设（1）绝热板应清洁、无破损，在楼地面上应铺设平整、搭接严密。
绝热板拼接紧凑，间隙为10 mm，错缝敷设，板接缝处全部用胶带粘接，胶带宽度为40 mm。
（2）房间周围边墙、柱的交接处应设绝热板保温带，其高度要高于细石混凝土回填层。
（3）房间面积过大时，应以6000 mm×6000 mm为方格留伸缩缝，缝宽10 mm。
伸缩缝处，用厚度为10 mm的绝热板立放，高度与细石混凝土层平齐。
3.绝热板材加固层的施工（以低碳钢丝网为例）（1）钢丝网规格为方格边长不大于200 mm，在采暖房间满布，拼接处应绑扎连接。
（2）钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及翘起的边角。
1.加热盘管敷设（1）加热盘管在钢丝网上面敷设，管长应根据工程上各回路长度酌情定尺，一个回路尽可能用一盘整管，应最大限度地减小材料损耗，填充层内不允许有接头。
低温热水地板辐射供暖系统安装技术交底
低温热水地板辐射供暖系统安装技术交底一、施工准备1、材料要求(1)管材与其他供暖系统共用同一集中热源水系统,且其他供暖系统采用钢制散热器等易腐蚀构件时,管材宜有阻氧层,以有效防止渗入氧而加速对系统的氧化腐蚀。
1)管材的外径、最小壁厚及允许偏差,应符合规范规定的相关要求。
(2)管件的质量要求1)管件与螺纹连接部分配件的本体材料,应为锻造黄铜。
使用PE-RT管作为加热管时,与PE-RT管直接接触的连接件表面应镀镍。
2)管件的外观应完整、无缺损、无变形、无开裂。
3)管件的物理力学性能,应符合规范规定的要求。
4)管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB/T7307-1987)的规定。
螺纹应完整,如有断丝和缺丝,不得大于螺纹全丝口数的10%。
(3)绝热板材的质量要求1)绝热板材宜采用聚苯乙烯泡沫塑料,其物理性能应符合下列要求:①密度不应小于20kg/m。
②导热系数不应大于0.05W/(m.K)③压缩应力不应小于100kPa。
④吸水率不应大于4%。
⑤氧指数不应小于32.注当采用其他绝热材料时,除密度外的其他物理性能应满足上述要求。
2)为增强绝热板材的整体强度,并便于安装和固定加热管,对绝热板材表面可分别作如下处理:①敷有真空镀铝聚脂薄膜面层。
②敷有玻璃布基铝箔面层。
③铺设低碳钢丝网。
2、作业条件(1)设计图纸及其他技术文件齐全。
(2)有经批准的施工组织设计或施工方案。
(3)安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图。
(4)主要材料的选型、新型材料的施工工艺。
二、操作工艺施工准备—材料准备—安装分水器—连接主管—铺设保温层、边界膨胀带—铺设反射铝箔层—铺设盘管—连接分水器—根据施工图进行埋地管材铺设—设置过门伸缩缝—中间验收(一次水压试验)—细石混凝土填充层施工—完工验收(二次水压试验)—运行调试(1)地暖施工前,楼地面找平层应检验完毕。
(2)分集水器用4个膨胀螺栓水平固定在墙面上,安装要牢固。
低温热水地板辐射采暖系统安装施工工艺标准

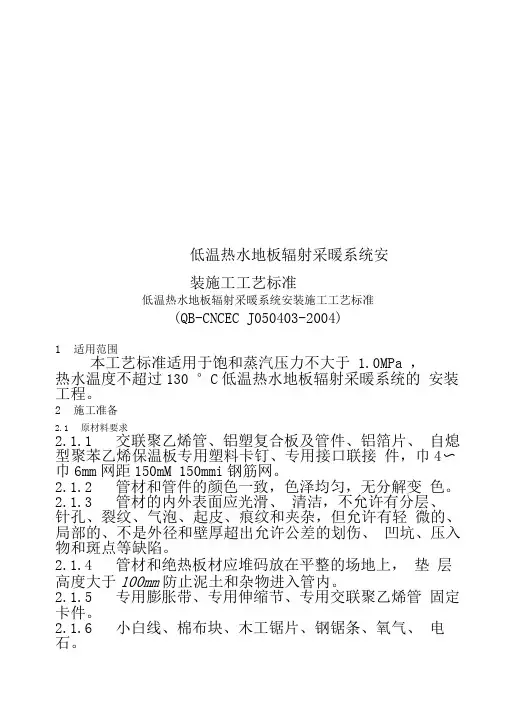

低温热水地板辐射采暖系统安装施工工艺标准低温热水地板辐射采暖系统安装施工工艺标准(QB-CNCEC J050403-2004)1适用范围本工艺标准适用于饱和蒸汽压力不大于 1.0MPa ，热水温度不超过130 °C低温热水地板辐射采暖系统的安装工程。
2施工准备2.1原材料要求2.1.1交联聚乙烯管、铝塑复合板及管件、铝箔片、自熄型聚苯乙烯保温板专用塑料卡钉、专用接口联接件，巾4〜巾6mm网距150m M 150mmi钢筋网。
2.1.2管材和管件的颜色一致，色泽均匀，无分解变色。
2.1.3管材的内外表面应光滑、清洁，不允许有分层、针孔、裂纹、气泡、起皮、痕纹和夹杂，但允许有轻微的、局部的、不是外径和壁厚超出允许公差的划伤、凹坑、压入物和斑点等缺陷。
2.1.4管材和绝热板材应堆码放在平整的场地上，垫层高度大于100mm防止泥土和杂物进入管内。
2.1.5专用膨胀带、专用伸缩节、专用交联聚乙烯管固定卡件。
2.1.6小白线、棉布块、木工锯片、钢锯条、氧气、电石。
2.1.7土建材料：水泥、砂子、油毡布、保温材料、豆石、防龟裂添加剂。
2.2作业人员要求参加施工的工程技术人员、质量验收人员及安装工人，均应具备相应的专业资格培训，特殊工种持证上岗。
2.3主要工机具2.3.1电动试压泵、专用扳手、切割剪刀、木工锯、钢锯、电焊机、卡紧钳子、轻便带锯、手电钻、风钻。
2.3.2水平尺、钢卷尺、弯尺、线板、线坠、电焊、气焊工具、套丝铰板、管压力及案子、刮刀。
2.4外部环境条件2.4.1进行低温地板辐射供暖系统安装的施工队伍必须持有专业队伍证书，施工人员必须经过培训，特 别是机械接口施工人员必须经过专业操作培训，持合 格证上岗。
2.4.2 建筑工程主体已基本完成，且屋面已封顶，室 内装修的吊顶、抹灰已完成，与地面施工同时进行。
设于楼板上（装饰地面下）的供回水干管地面凹槽， 已配合土建预留。
进行图纸会审，施工单位对施工人员进行过技术、质 量、安全交底。
低温热水辐射供暖楼地面施工方案

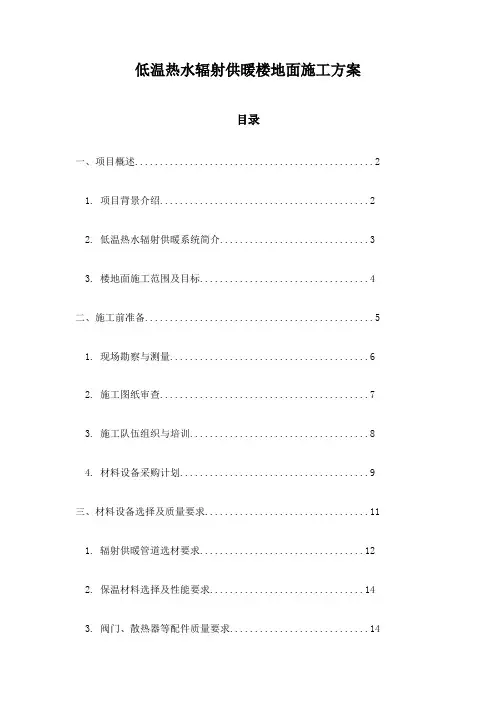

低温热水辐射供暖楼地面施工方案目录一、项目概述 (2)1. 项目背景介绍 (2)2. 低温热水辐射供暖系统简介 (3)3. 楼地面施工范围及目标 (4)二、施工前准备 (5)1. 现场勘察与测量 (6)2. 施工图纸审查 (7)3. 施工队伍组织与培训 (8)4. 材料设备采购计划 (9)三、材料设备选择及质量要求 (11)1. 辐射供暖管道选材要求 (12)2. 保温材料选择及性能要求 (14)3. 阀门、散热器等配件质量要求 (14)4. 电缆、电线规格及性能要求 (15)四、施工工艺流程 (16)1. 施工顺序安排 (17)2. 管道布置与安装流程 (18)3. 保温层施工步骤 (19)4. 楼地面装饰层施工流程 (20)五、施工过程控制要点及难点解决策略 (21)1. 管道安装精度控制要点 (22)2. 保温层施工质量保证措施 (23)3. 楼地面装饰层施工注意事项及难点解决策略 (24)4. 系统调试与运行维护要点 (25)六、质量检查与验收标准 (26)七、安全与环保措施 (27)一、项目概述随着人们对舒适生活环境要求的不断提高，低温热水辐射供暖技术逐渐成为建筑供暖的主流方式。
本项目旨在为某住宅小区提供高效、节能、环保的低温热水辐射供暖楼地面施工方案，以满足业主对温暖舒适居住环境的需求。
本方案采用先进的低温热水辐射供暖系统，结合地面保温材料和地板材料，实现室内温度的稳定调节和节能效果。
本方案还将充分考虑施工过程中的安全、环保和质量要求，确保项目的顺利进行和预期目标的实现。
1. 项目背景介绍随着绿色建筑和节能减排理念的普及，低温热水辐射供暖系统因其高效节能、舒适环保的特点，在现代建筑中得到广泛应用。
本方案针对XX楼宇的供暖需求，提出一套切实可行的低温热水辐射供暖楼地面施工方案。
该方案旨在解决传统供暖方式能耗高、舒适度不高的问题，提高建筑物的居住和使用品质，同时满足绿色建筑的标准和可持续发展的要求。
低温热水地板辐射采暖安装标准
低温热水地板辐射采暖安装标准一、绝热层的安装：1、绝热层铺设时要求室内地面平整，凹凸不平允许偏差10mm以内，不平处用1：2的水泥砂浆找平。
2、铺设绝热层应错缝，严密拼接，当设置保护层时，保护层搭接处至少重叠80mm并且用胶带粘牢。
绝热层采用聚苯板保温，首层铺设厚度为30mm，二层以上为20mm厚。
聚苯板容重20Kg/m3，铺设绝热层前要先铺防潮层。
3、铺设聚苯板保温层要求聚苯板满铺，不得架空，铺完后自检是否平整，水平误差小于10㎜。
二、伸缩缝的位置：在与内、外墙、柱等垂直构件交接处应留不间断的伸缩缝。
伸缩缝填充材料采用搭接方式连接，搭接长度不宜小于100㎜。
伸缩缝填充材料与墙柱应有可靠的固定措施，与地面绝热层连接应紧密，伸缩缝宽度不宜小于10㎜，伸缩缝填充材料宜采用发泡聚乙烯泡沫塑料。
三、地暖管安装：1、地暖管安装前，按图纸设计把各环路长度的米数合理搭配成接近地暖管整盘的米数（300米或200米），不得随意剪切，剩余的地暖管用标识写好米数，以备后用。
并按要求进行施工，间距铺设误差应小于10mm，穿越伸缩缝的环路应预先穿套管，严禁与金属接触。
施工的环境温度不能低于5℃。
施工后应将系统管内水吹干，防止冻坏。
2、固定塑料管，管道系统应紧扣以使其水平和竖直，位置保持不变，铺设现浇层前后，管道垂直位移不应大于5mm。
设计无要求时，管卡间距不宜大于500mm。
大于90°的弯曲管段的两端和中点均应固定。
3、加热盘管弯曲部分不得出现硬弯曲，曲率半径符合要求。
塑料管不应小于管道外径的8倍，复合管不应小于管道外径的5倍。
4、固定方式：A、用塑料管卡将塑料管直接固定在复合保护层的绝热板上。
B、用扎带将塑料管绑扎在铺设的绝热层表面钢丝网上。
C、卡在铺设在绝热层表面的专用管架管卡槽上。
5、加热管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。
6、地盘管埋地部分不应有接点，隐蔽前必须进行水压试验。
7、加热管无论按照哪种布置型式（旋转型、直列型、往复型）都应严格按设计图标定的管间距和走向铺设，首先放线并配管布管从分水器接口开始沿管线走向顺序铺设。
表C2.7.6室内采暖低温热水地板辐射系统安装7
表C2.7.6 安全技术交底施工单位：年月日编号：C2.7.6工程名称分部分项工程名称室内低温热水地板辐射系统安装交底内容：一、施工准备1.设计图纸及其他技术文件齐全。
2.有经批准的施工组织设计或施工方案，并已进行技术交底和安全交底；3.认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图。
4.根据施工方案安排好现场的工作场地，加工车间库房；5.施工方案、施工技术、材料机具供应等能保证正常施工。
6.劳动力配置由专业工长或技术员根据分项工程工期和现场条件实施动态管理，以不影响单位工程总体进度为原则，按时完成系统安装目标。
二、材料要求1.管材与其他供暖系统共用同一集中热源水系统，且其他供暖系统采用钢制散热器等易腐蚀构件时，PB管、PE-X管和PP-R管宜有阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。
2.管件管件的外观应完整、无缺损、无变形、无开裂；管件的螺纹应符合国家标准《非螺纹密封的管螺纹》（GB/T7307-1987）规定，螺纹应完整，如有断丝或缺丝，不得大于螺纹全丝扣数的10%。
3.绝热板材（1）绝热板材宜采用聚苯乙烯泡沫塑料；（2）为增强绝热板材的整体强度，并便于安装和固定加热管，对绝热板材表面作如下处理：敷有真空镀铝聚酯薄膜面层；敷有玻璃布基铝箔面层；敷设低碳钢丝网。
工程名称分部分项工程名称室内低温热水地板辐射系统安装三、工艺流程四、质量要求1.地面下敷设的盘管埋地部分不得有接头。
2.盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。
3.加热盘管弯曲部分不得出现硬折弯现象，曲率半径应符合规定：（1）塑料管不应小于管道外径的8倍；（2）复合管不应小于管道外径的5倍。
4.加热管穿越伸缩缝处，应设长度不小于100mm的柔性套管。
5.绝热板材敷设与墙、柱的交接处，应填充厚度≧10mm的柔质绝热保温材料。
6.水表、过滤器、排气阀及截止阀或球阀的型号、规格、公称压力及安装位置应符合设计要求。
低温热水地板辐射采暖系统施工工艺.
低温热水地板辐射采暖系统施工工艺
引言热水地板辐射采暖系统在人们生活当中非常受欢迎，它的优点卫生条件好、无污染、无噪声、散热均匀、节省室内空间,不占用室内使用面积，适用于家庭和办公场所取暖。
低温热水地板辐射采暖系统要达到好的使用效果，除要有合理的设计方案外，低温热水地板辐射采暖系统安装质量的优劣将会对日后的使用产生极大的影响，如房间面积过大局部散热不均匀成地面开裂、施工过程中管道破裂没有及时发现在使用时下一层屋顶会大面积漏水等等。
为了确保低温热水地板辐射采暖系统在使用过程达到预期使用效果，故低温热水地板辐射采暖系统的安装、施工技术及其质量控制极其重要。
工程实例现以安国市九州通厂区宿舍楼低温热水地板辐射采暖系统安装为例。
该宿舍楼框架结构五层，一层男、女浴室和活动室，二至五层职工宿舍。
工艺流程：安装准备－预制加工－卡件安装－干管安装－立管安装－支管安装－集分水器安装—试压－地板采暖加热盘管铺设、试压—冲洗－防腐－保温－调试采暖共用供回水立管采用焊接钢管，dn≤32丝接；连接各分集水器的接管采用热镀锌钢管；地板辐射采用采暖加热盘管全部采用pe-rt管。
共用管道穿越墙体或楼板处应设钢套管，管道接口不得置于套管内，穿越楼板时顶部应高出楼层地面20mm，下部与楼板平；安装在卫生间、厨房内的套管顶部高出装饰面50mm,底部与底相。
低温热水地板辐射采暖系统施工方案
第一章工程概况本工程位于雁环路与长安南路西南方向，建筑分为地下一层，地上三十三层，框架剪力墙结构，建筑面积34410.33平方米，主体高度97.8米。
建筑物设计耐火等级为一级。
建筑结构安全等级为二级，设计使用年限为50年,抗震设防烈度为八度，地基基础设计等级为甲级，建筑抗震设防类别为丙类。
该工程由XXXX投资开发，XXXX公司设计,XXXX公司监理,XXXX公司陕西分公司承建。
第二章系统综述低温热水地板辐射采暖系统概述低温热水地板辐射采暖系统,简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板,进而实现由地面向房间的散热供暖。
其所需供暖热水温度本工程设计为45~55℃。
低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点：1、洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。
室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。
2、高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源,节省能源.维修简便。
可方便地在分水器前端(水暖井）安装计量表，从而实现分户计量。
3、地暖有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下,室内温度变化不明显。
4、不占室内面积易装修低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外,全部埋在地面以下,不占任何使用面积，便于装修和家具布置。
5、使用寿命长低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上.第三章系统主要材料材料介绍1、高效隔热保温层：自熄型：聚苯乙烯保温板板材，厚度20（30mm一层是采用）mm，容重不小于20kg/m³，导热系数≤0.0５w/m•k，氧指数≤30，压缩强度≥100kPa。
低温热水地板辐射供暖系统安装
03K404)1．适用范围：新建民用建筑将塑料管敷设在现浇层的热水温度不超过55C、工作压力不大于0.4Mpa 的地板辐射供暖系统施工安装。
2．系统组成及其要求：（1）塑料管：可用交联聚乙烯管（PE-X、交联聚乙烯铝塑复合管（XPAP、聚丁烯管（PB）、无规共聚聚丙烯管（PP-R，应根据耐用年限、使用条件级别（等效采用ISO10508 等选用管材及壁厚。
（2 分、集水器：应注意有注水、放气装置，每个环路应有手动平衡装置；分/ 集水器建议选用铜质或不锈钢产品，且管口应能与塑料管严密连接；分/ 集水器与干（立管之间宜安装球阀和过滤器。
（3）楼（地）面做法的高度（含绝热层）不宜小于100mm,在住宅中应注意卫生间等有防水要求的地面要比其他房间高5-20mm。
（4）现浇层应保证塑料管上的混凝土厚度不小于30m m，现浇层浇捣时压实抹平即可,浇捣、养护过程中塑料管内应保持试验压力。
（5 低温热水地板辐射供暖系统环路设计时，应使每个房间至少有一个环路，一个环路不宜担负两个以上房间的供暖。
（6 管道间距应按照设计要求确定。
3．作业条件及施工机具（1）施工环境温度不小于5C;（2）有专用的材料专用场地，管材在搬运过程中不应受到任何损坏，存放处避免阳光直射;（3）室内粗装修完毕，窗户安装完毕，待铺管地面平整清洁，平整度要求：1m靠尺检查，高低差＜8mm（4）所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。
（5）施工机具：专用管剪、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、推车手动加压泵等，有条件的宜配备专用钉管机。
4．施工工艺清理场地：确认铺设地板辐射供暖系统区域内的隐蔽工程全部完成并验收，平整地面，不能满足要求时应设找平层。
铺设防潮层：与土壤或室外空气接触的地板处应设置防潮层。
敷设边界保温带：在供暖房间所有墙、柱与楼（地）板相交的位置敷设边界保温带，边界保温带应高出精装修地面（待精装修地面完成后，切除高于地板以上的边界保温带）。
低温热水地板辐射供热系统施工控制要点【最新版】
低温热水地板辐射供热系统施工控制要点对室内采暖也提出了新的要求。
目前许多工程使用了低温(水温≤60℃)地板辐射供热系统。
现将施工中的控制要点总结出来。
完善施工工艺流程。
工艺，低温热水地板辐射供热系统施工控制要点。
关键词:地板辐射，采暖，工艺，控制由于人们对居住环境要求的不断提高，对室内采暖也提出了新的要求。
目前许多工程使用了低温(水温≤60℃)地板辐射供热系统，克服了耗能大、舒适性差、占用使用面积等问题。
随着低温地板辐射供热系统的不断普及，现将施工中的控制要点总结出来，以便在其它类似工程中加以应用。
要点一、施工前必须达到的施工条件1、室内粗装修完毕，地面平整度高低差2、室内楼板上的强弱电敷设穿线或其它管线安装已完成。
3、管材铺设前，检查管道内外是否粘有污垢和杂物。
4、所有地板内的孔洞应在供暖管道铺设之前打好。
要点二、施工工艺1、施工顺序施工准备→土建具备地暖施工作业面→安装分水器→连接主管→铺设保温层、边界膨胀带→铺设反射铝箔层→铺设盘管→连接分水器→埋地管材铺设→设置过门伸缩缝→中间验收(一次水压试验)→细石砼填充层施工→完工验收(二次水压试验)→运行调试2、施工工序中施工要点℃边角保温板、设保温层、铝箔纸或复合镀铝聚脂膜，一定要铺设平整。
℃在铝箔纸上铺设的钢丝网，要严整严密，钢网间用扎带捆扎，不平或翘曲的部位用钢钉固定在楼板上。
有防水层的房间如卫生间等固定钢丝网时不允许打钉，管材或钢网翘曲时应采取措施防止管材露出砼表面。
℃按要求间距将加热管，用塑料管卡将管子固定在苯板上，固定点的间距，弯头处间距≤300，直线段间距≤600，＞90°的弯曲管段的两端和中点均应固定。
管子弯曲半径不宜小于管外径的8倍。
论文写作，工艺。
安装过程中要及时封堵管口。
℃地暖辐射供热地板当边长超过8m或面积超过40时，要设置伸缩缝，缝的尺寸为5~8，高度同细石混凝土垫层。
管道穿伸缩缝时，应设置长度≥400的柔性套管。
低温热水地板辐射采暖系统工程安装方案
低温热水地板辐射采暖系统工程安装方案一、采暖系统材料的选用及其作业条件1 、材料的选用1 .1、根据设计要求，管材选用P—Xa型管材，其外径、最小壁厚及允许偏差等各项指标均应符合相关标准要求；管材以盘管方式供货，长度不得小于1 00m ／盘。
1 ．2、管件要求为与管道相配套的管件，外观应完整、无缺损、无变形、无开裂；管件的物理力学性能应符合相关的标准要求；管件的螺纹应完整，如有断丝或缺丝，不得大于螺纹全丝口数的1 0 ％。
1 . 3、绝热板材应用聚氯乙烯泡沫板材，其密度玄20kg/m3，导热系数〉0 . 05Wm*W压缩应力玄lOOkPa吸水率〉4%,氧指数 < 32;其表面应敷有真空镀铝聚酯薄膜面层。
1 ．4、材料的外观质量要求：颜色要一致,色泽均匀。
无分解变色;管材的内外表面要光滑、清洁,不允许有分层、针孔、裂纹、气泡、起皮、痕纹和夹杂,允许有轻微的、局部的、不使外径和壁厚超出允许偏差的划伤、凹坑、压入物和斑点等缺陷。
2、施工条件2 ．1 、已确定施工方案,并进行了技术交底。
2 ．2、核对管道坐标、标高、排列是否正确合理。
2 ．3、按照设计图纸,画出房间、部位、管道分路、管径、甩口施工草图。
2 ．4、敷设管道的防水层、防潮层已完成并清理干净。
二、施工二艺（按施工过程进行说明）1 、楼地面基层清理严格控制楼地面基层的平整度，其平整度允许偏差应符合规范要求。
铺设保温板前应清理面上的垃圾、浮灰、附着屋（特别为有机物）等。
2 、绝热板材的铺设2．1、房间周围边墙、柱的交界处应设绝热板保温带，其高度要高于细石混凝土回填层。
2．2、绝热板应清洁、无破损，在楼地向铺设平整、搭接严密。
绝热板拼装紧凑，间隙为10mm错缝铺设，板接缝处全部用胶带粘接，胶带宽度2 . 3、房问面积过大时，以6000*6000mm为方格留伸缩缝，缝宽为1 0mm伸缩缝处用厚度为1 Omm的绝缘板立放，高度与细石混凝土齐平。
2 . 4、镀铝聚酯薄膜棉层的施工薄膜面层应满布采暖房间，搭接处相互搭接》lOOmm在伸缩缝处不能断开，铺设应平整，无跷起的边角。
低温热水地板辐射供暖系统施工安装指南
低温热水地板辐射供暖系统施工安装指南编制人:刘南光2012年8月20日目录编制说明一、低温热水地面辐射供暖系统施工1、施工安装前应具备以下条件 (1)2、低温热水地面辐射供暖系统的地面结构，通常由以下结构组成…1~23、施工顺序 (2)4、绝热层的敷设…………………………………………………………2～35、加热管的安装………………………………………………………..3～76、边界保温带、伸缩缝安装…………………………………………。
7~87、填充层的施工……………………………………………………….8~98、面层的施工…………………………………………………………。
99、卫生间,游泳馆等潮湿环境施工…………………………………。
1010、试压 (10)二、调试验收1、调试与试运行 (11)2、竣工验收………………………………………………………………。
. ..11~12三、低温热水地板辐射供暖系统有关施行安装图集 (12)低温热水地板辐射供暖地面做法（1）(2）…………………………图号1 低温热水地板辐射供暖地面做法(3)(4）…………………………图号2 低温热水地板辐射供暖地面做法(5）(6）…………………………图号3 低温热水地板辐射供暖地面做法（7)………………………………图号4 低温热水地板辐射供暖地面做法（8）……。
……………………图号5 低温热水地板辐射供暖地面做法(9)……。
……………………图号6管道密集处隔热做法(10）………………………………………图号7管道密集处隔热做法（11)………………………………………图号8伸缩缝做法(12）…………………………………………………图号9伸缩缝做法（13）…………………………………………………图号10 塑料管固定方法……………………………………………………图号11 分/集水器安装示意图………………………………………………图号12 边界保温带，伸缩缝布置…………………………………………图号13 边界保温带，伸缩缝布置…………………………………………图号14 加热管布置示意图…………………………………………………图号15 加热管布置示意图…………………………………………………图号16 边界保温带，绝热层，加热层,分/集水器安装图例……………图号17编制说明随着碧桂园的业务的不断拓展,机电公司的施工区域也由南方地区扩展至北方地区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低温热水地板辐射供暖系统安装（03K404）
1．适用范围：
新建民用建筑将塑料管敷设在现浇层的热水温度不超过55℃、工作压力不大于0.4Mpa的地板辐射供暖系统施工安装。
2．系统组成及其要求：
（1）塑料管：可用交联聚乙烯管（PE-X）、交联聚乙烯铝塑复合管（XPAP）、聚丁烯管（PB）、无规共聚聚丙烯管（PP-R），应根据耐用年限、使用条件级别（等效采用ISO10508）等选用管材及壁厚。
（2）分、集水器：应注意有注水、放气装置，每个环路应有手动平衡装置；分/集水器建议选用铜质或不锈钢产品，且管口应能与塑料管严密连接；分/集水器与干（立）管之间宜安装球阀和过滤器。
（3）楼（地）面做法的高度（含绝热层）不宜小于100 mm，在住宅中应注意卫生间等有防水要求的地面要比其他房间高5-20mm。
（4）现浇层应保证塑料管上的混凝土厚度不小于30mm，现浇层浇捣时压实抹平即可，浇捣、养护过程中塑料管内应保持试验压力。
（5）低温热水地板辐射供暖系统环路设计时，应使每个房间至少有一个环路，一个环路不宜担负两个以上房间的供暖。
（6）管道间距应按照设计要求确定。
3．作业条件及施工机具
（1）施工环境温度不小于5℃；
（2）有专用的材料专用场地，管材在搬运过程中不应受到任何损坏，存放处避免阳光直射；
（3）室内粗装修完毕，窗户安装完毕，待铺管地面平整清洁，平整度要求：1m靠尺检查，高低差≤8mm；
（4）所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。
（5）施工机具：专用管剪、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、推车手动加压泵等，有条件的宜配备专用钉管机。
4．施工工艺
清理场地：确认铺设地板辐射供暖系统区域内的隐蔽工程全部完成并验收，平整地面，不能满足要求时应设找平层。
铺设防潮层：与土壤或室外空气接触的地板处应设置防潮层。
敷设边界保温带：在供暖房间所有墙、柱与楼（地）板相交的位置敷设边界保温带，边界保温带应高出精装修地面（待精装修地面完成后，切除高于地板以上的边界保温带）。
铺设绝热层：绝热层应错缝、严密拼接；当设置保护层时，保护层搭接处至少重叠80mm，并宜用胶带粘牢。
安装分/集水器：分/集水器水平安装时，一般宜将分水器安装在上，集水器安装在下，集水器中心距地面不应小于300mm；分/集水器垂直安装时，分/集水器下端距地面不应小于150mm。
设置伸缩缝
敷设塑料管：塑料管间距误差应小于10mm；穿越伸缩缝的环路应预先穿套管；管道弯曲半径应小于产品标准中的桂定值；塑料管固定点的间距设计图纸无要求时，管卡间距不宜大于500mm；大于90º的弯曲管段的两端和中点均应固定；铺设现浇层前后，管道垂直位移不应大于5mm；每个并联环路中不应有接头，弯管处的管道截面不应变形；安装过程中应注意防止油漆、沥青或其他化学溶剂污染塑料管道，应及时封堵管道系统安装间断或完毕的敞口处。
试压：关闭分集水器前的阀门，从注水排气阀（或适当位置）注入清水进行水压试验；试验压力为工作压力的1.5-2倍，但不小于0.6Mpa；升压时间不宜少于15分钟，稳压1小时内压力降不大于0.05Mpa，且不渗不漏为合格。
立干管清洗：应在连接分/集水器前对立干管进行清洗，直至进、出水污浊度、色度一致为止。
系统试压：立（干）管与分/集水器连接后应进行系统试压，试验压力为系统顶点工作压力加0.2 Mpa，且不应小于0.6Mpa；10分钟内压力降不大于0.02Mpa，降至工作压力后不渗、不漏为合格。
系统试热：现浇层施工21天后进行试热，初始供水温度应为20-25℃，保持3天，然后以最高设计温度保持4天。
同时完成系统（平衡）调试。
5.安全生产及成品保护
5.1各类塑料管、绝热材料，不得直接接触明火。
塑料管严紧攀踏，用作支撑、或借作他用。
5.2进入施工现场的人员应穿软底鞋，不得穿皮鞋或铁掌鞋踩踏塑料管，除施工专用工具外不得有其他铁件进场。
5.3地板辐射供暖系统的安装工程，不宜与其他施工作业同时交叉进行，混凝土现浇层的浇捣和养护过程中不得进入踩踏。
5.4在混凝土现浇层养护期满后，敷设塑料管的地面应设置明显标志，加以妥善保护，不得
在地面上运行重荷载或放置高温物体。
5.5施工完成的地板辐射供暖地面严紧大力敲打、冲击，不得在地面上开孔、剔凿或楔入任何物件。
