螺杆式制冷压缩机附图

合集下载

冰轮螺杆制冷压缩机

冰轮螺杆制冷压缩机
¤ö ® Ö ¨ ¹ ¿ » · £ R717£ ©
-4 -5 -6 -7 -8 -9 -10 -11 -12 -13 -14 -15 -16 -17 -18 -19 -20
Õ ÷¤ö ¿ µ ¹ ¿ Ó Ü ¦ ¡ 4.5 ê ¼ ¤ö ±×¹ ¿ Ó º ¦ £ 4.5~6.5
烟台冰轮股份有限公司
双级配打中间冷却器的选用


中间冷却器面积=kW制冷量X0.0155 中间冷却器面积=万kcal/h制冷量 X0.18 向上圆整
烟台冰轮股份有限公司
二、螺杆制冷压缩机组




水冷油冷螺杆制冷压缩机组 工质冷却油冷螺杆制冷压缩机组 不带经济器螺杆制冷压缩机组 自带经济器螺杆制冷压缩机组 二次进气螺杆制冷压缩机组 双级压缩低压级螺杆压缩机组
按压缩机运行工况确定压缩机制冷量 根据用户的总冷量确定压缩机组的台量 确定压缩机组的类型: (Pd+1)/(P0+1)≤4.5(4) 空调工况 4.5(4)<(Pd+1)/(P0+1)≤6.5(6)标准工 况 (Pd+1)/(P0+1) >6.5 (6) 低温工况
烟台冰轮股份有限公司
单级螺杆压缩机工况的确定
•干燥气体在压缩机排气所造成的虹吸作用的推动下而进 入蒸发式冷凝器。
烟台冰轮股份有限公司
工质冷却壳管式油冷却器 适用范围



适用于水资源缺乏及水质较差的地区。 适用于采用蒸发冷冷凝器系统,可使机 房节省水路布置。 改变了水冷却油冷容易使螺杆式制冷压 缩机的油冷却器结垢,缩短了压缩机的 使用寿命的缺陷, 同时可采用高效换热管,大大降低了容 器体积
285 LG25BS
LG25BM LG25BL

图解开启式螺杆制冷压缩机

图解开启式螺杆制冷压缩机

图解开启式螺杆制冷压缩机单级螺杆式制冷压缩机组:螺杆式制冷压缩机组主要部件:压缩机、油分离器、油冷却器、油泵、油压调节阀、吸⽓过滤器、油过滤器、吸排⽓截⽌⽌回阀、经济器(带经济器机组)、补⽓过滤器(带经济器机组)、电控、电机和联轴器等。

螺杆式压缩机:单级螺杆压缩机结构:螺杆压缩机部件组成:机体,转⼦,主轴承,轴封,平衡活塞,能量调节装置。

机体:组成:螺杆机机体分为三段,分别是吸⽓端座、汽缸体和排⽓端座。

结构:吸⽓端座,端⾯上开有吸⽓孔⼝,低温低压的制冷剂⽓体由此进⼊。

两个轴承孔承担转⼦重⼒,下部孔腔为滑阀导管移动通道。

油缸体内安装油活塞,油活塞在其内移动为能量调节提供动⼒。

汽缸体:端⾯有呈∞形的转⼦⼯作腔,与两个转⼦的端⾯贴合形成端⾯密封。

下部为滑阀移动腔。

外壁上铸有加强筋板,壁内铸有油⽓通道。

排⽓端座:排⽓端座也设有⽀撑阴阳转⼦的轴承孔,下部铸有排⽓腔,在靠近汽缸体的端⾯上开有排⽓孔⼝,与排⽓腔相同。

转⼦:结构:转⼦是⼀对平⾏放置的并相互啮合的螺杆,螺杆上具有特殊的螺旋齿型,其中具有凸齿型的称为阳转⼦,具有凹齿型的叫阴转⼦。

线特点--双边⾮对称全圆弧包络型线:转⼦直径相近,承载能⼒⾼。

双边:型线在转⼦节圆内外。

齿间⾯积⼤,⾯积利⽤系数⾼,容积效率⾼。

⾮对称:齿顶中⼼线两边。

泄漏三⾓形⼩,是对称型线的1/10。

全圆弧:没有点、直线、摆线,全部采⽤圆弧、椭圆、抛物线。

实现带密封,利于形成润滑油⾯,减少齿⾯磨损。

转⼦采⽤⾼强度球墨铸铁,疲劳强度⾼,耐磨减振,综合性能好。

转⼦加⼯采⽤磨削加⼯,相⽐铣削加⼯具有没有样板误差、没有⼑具误差、没有⼑具磨损、准确⽆误实现理论型线等优点。

转⼦平衡试验:⼯作原理:压缩机内的⼀对相互啮合,按⼀定传动⽐旋转的阴、阳转⼦,产⽣周期性的V型齿间容积变化,完成制冷剂⽓体的吸⼊、压缩和排出。

⼯作过程:(下附动图)滑动轴承:滑动轴承⼜称为流体动⼒轴承,是指轴被油膜⽀撑起来,不存在机械磨损部件,只要轴承被充以适当粘度和品质的润滑油,⼯作在适当的压⼒和温度下,⽆所谓轴承寿命。

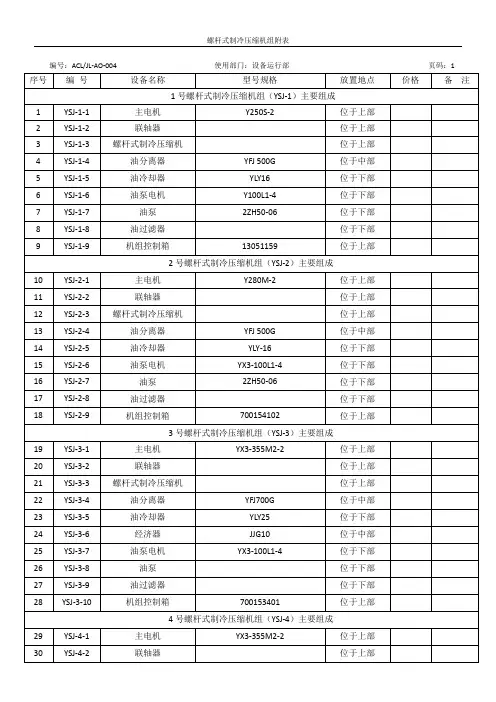

压缩机附表

压缩机附表
YLY25
位于下部
24
YSJ-3-6
经济器
JJG10
位于中部
25
YSJ-3-7
油泵电机
YX3-100L1-4
位于下部
26
YSJ-3-8
油泵
位于下部
27
YSJ-3-9
油过滤器
位于下箱
700153401
位于上部
4号螺杆式制冷压缩机组(YSJ-4)主要组成
29
YSJ-4-1
主电机
11
YSJ-2-2
联轴器
位于上部
12
YSJ-2-3
螺杆式制冷压缩机
位于上部
13
YSJ-2-4
油分离器
YFJ 500G
位于中部
14
YSJ-2-5
油冷却器
YLY-16
位于下部
15
YSJ-2-6
油泵电机
YX3-100L1-4
位于下部
16
YSJ-2-7
油泵
2ZH50-06
位于下部
17
YSJ-2-8
油过滤器
位于下部
YX3-355M2-2
位于上部
30
YSJ-4-2
联轴器
位于上部
编号:ACL/JL-AO-004使用部门:设备运行部页码:2
序号
编号
设备名称
型号规格
放置地点
价格
备注
31
YSJ-4-3
螺杆式制冷压缩机
位于上部
32
YSJ-4-4
油分离器
YFJ700G
位于中部
33
YSJ-4-5
油冷却器
YLY25
位于下部
34

螺杆制冷机的部件及流程图

螺杆制冷机的部件及流程图

螺杆制冷机的部件及流程图Prepared on 22 November 2020螺杆制冷机的部件及流程图螺杆式制冷压缩机组由螺杆压缩机、电动机、联轴器、气路系统(包括吸气止回式截止阀和吸气过滤器)、油路系统(包括油分离器、油冷却器、油过滤器、油泵、油压调节阀和油分配管路)、控制系统(包括操作仪表箱、控制器箱、电控柜等)和设备、系统间的连接管路等组成。

螺杆制冷机的工作原理制冷循环螺杆制冷机组的制冷循环在原理上与其他循环相同,同样包括压缩机、蒸发器、冷凝器、节流装置四大部件。

制冷剂循环过程如下图所示:螺杆制冷压缩机结构特征螺杆制冷压缩机主机是螺杆压缩机组最核心的部分,是压缩机输入功以及压缩输送气体的部位,是制冷系统的心脏。

主要有机体部件、转子部件、滑阀部件、轴封部件、联轴器部件、内容机比测定机构部件、吸气过滤器部件组成。

(见下图)压缩机半封闭喷油螺杆式压缩机属于正位移压缩机,由三部分组成:电机、转子和一次油分离器。

半封闭电机转速为3000RPM,由吸气冷却。

单机头制冷量为209~709kw,双机头制冷量为791~1419kw。

双机头机组的两台压缩机可同可异。

压缩机仅有三个运动部件:阴、阳转子和一个滑阀。

阳转子由电机直接驱动,并带动阴转子,转子两边各有各自的轴承。

调节滑阀位于阴、阳螺杆齿和部位上部,通过改变滑阀位置可以调节压缩机容量。

油压驱动活塞带动滑阀,沿着螺杆顶部平行于螺杆转子移动。

滑阀完全盖住转子时,压缩机满载。

滑阀向排气口侧运动,压缩机便卸载,这时压缩机螺杆的有效工作长度便减少,制冷量便随之下降。

螺杆式压缩机的工作原理n螺杆式制冷压缩机属于容积型回转式制冷压缩机,它利用一对相互啮合的阴阳转子在机体内作回转运动,周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程。

(如下图)排气过程吸气过程气体压缩过程内容积比可调--“武冷”螺杆制冷压缩机差异化特征内容积比自动调节,可以避免过压缩及欠压缩过程;可以根据系统工况要求使机组始终能在最节能,最高效率容积比上运行.进而为用户节约大量的运行费用。

螺杆压缩机

螺杆压缩机

2. 转子的齿数和扭转角
转子的齿数和压缩机的输气量、效率及转子的刚度有很 大关系。通常转子齿数越少,在相同的转子长度和端面 面积时,压缩机有较大的输气量。(p166) 转子的扭转角是指转子上的一个齿在转子两端端平面上 投影的夹角,如图 3-17 所示,它表示转子上一个齿的扭 曲程度。(p171)
第二节
结构及基本参数
一、主要零部件的结构 螺杆式制冷压缩机的主要零部件包括机壳、 转子、轴承、平衡活塞、轴封及输气量调节装置 等。
1 端它 螺 座由 及机杆 机 两体式 壳 端(制 端气冷 盖缸压 组体缩 成)机 ,、的 如吸机 图 壳 所气一 示端般 。座为 、剖 排分 气式 。 1—吸气端盖 .
(1)普遍采用内容积比调节机构 图3-25所示是按三种内容积比Vi=2.6、3.5、5开设的排气 孔口,在工况变化时,通过内容积比调节所得到的压缩机 在全负荷时轴功率的提高率。
(2)采用单机双级压缩 制冷装置采用两级压缩系统, 设备费用较高,因此,如日本日立制作所、瑞典Stals 等公司研制了单机双级螺杆式压缩机,如图 3-26 所示。
SRM对 称齿形
几种齿形的面积利用系数
SRM不对 称齿形 单边不对 称齿形 Sigma 齿形 CF齿 形
齿形名称
阴阳转子 齿数比 z2:zl
X齿形
6:4
0.472
6:4
0.52
6:4
0.521
6:4
0.56
6:5
0.417
6:5
0.595
面积利用 系数Cn
当转子的扭转角大到某—数值时,致使转子的齿间容积 不能完全充气。考虑这一因素对压缩机输气量的影响,用 扭角系数C表征。表3-3列出了阳转子扭转角1与C的对应 关系。

氨压缩机图

氨压缩机图

6.4螺杆式单级制冷压缩机组系统流程图止回式截止阀温度传感器电磁换向阀截止管道阀压力变送器压力表安全阀图 例油 路控制管路气 路氨经济器制冷系统流程图6.5 螺杆机组特点说明16.5.1基本结构 螺杆Ⅲ型制冷压缩机螺杆Ⅲ型压缩机垂直剖面图螺杆Ⅲ型压缩机水平剖面图1. 油活塞2. 吸气过滤网3. 滑阀4. 联轴器5. 阳转子6. 机体7. 平衡活塞8. 能量测定装置9. 阴转子6.5.2螺杆Ⅲ型制冷压缩机在结构上采用了多项先进技术:采用高质量进口滚动轴承,转子精确定位,轴颈无磨损,额定寿命40000h。

由于轴承精确定位使得转子装配间隙减小,其容积效率高于I型机,相同工况下的制冷量比螺杆Ⅰ型压缩机高出2~3%;螺杆Ⅲ型压缩机采用了新型的WL-C型线,整机综合效率较螺杆Ⅱ型机提高5~8%;WL-C型线:WL-C型线是武冷与西安交通大学合作开发的新一代型线,已全面应用于武冷第三代螺杆压缩机中,它具有以下优点:a. 组成齿曲线均为圆弧或圆弧包络线,接触线短,啮合平稳,密封性好,效率高;b. 各组成齿曲线间光滑连接,型线上无尖点,便于加工和检测,流线性好,噪声低;c. 节圆处点啮合,整个啮合线均可形成油膜;d. 采用双边不对称型线设计方案,阴阳转子直径调整方便,转子间力矩分配合理,振动小;e. 齿高半径和齿顶高合理,面积利用系数大,输汽量和制冷量提高;f. 阴阳转子直径相差不大,转子刚度接近,承载能力高,可用于压差和压比较大的工况。

采用最新结构的机械密封,密封压力可达2.5MPa,有效解决泄露问题,确保使用寿命。

★润滑系统在机器运转时由高低压压差供油,一个小油泵仅在开机前提供预润滑油,油泵故障率极低;压差供油方式在国内仅我公司采用,其他公司一般采用强制供油方式★。

★能量调节滑阀及内容积比调节机构均由微机自动控制,保证压缩机在高、中、低温各种工况下均运行在效率最高点,运行更经济,便于实现自动化控制。

内容积比可调在国外已普遍被采用,在国内仅我公司采用此项新技术★。

螺杆压缩机(共82张PPT)

螺杆压缩机(共82张PPT)
第十六页,共82页。
从上述工作原理可以看出,螺杆压缩机是 一种工作容积作回转运动的容积式气体压 缩机械。气体的压缩依靠容积的变化来实 现,而容积的变化又是借助压缩机的一对 转子在机壳内作回转运动来达到。与活塞 压缩机的区别,是它的工作容积在周期性 扩大和缩小的同时,其空间位置也在变更 。只要在机壳上合理地配置吸、排气孔口 ,就能实现压缩机的基本工作过程—吸气 、压缩及排气过程。
油压缩机两类; 按被压缩气体种类和用途的不同,分为空
气压缩机、制冷压缩机和工艺压缩机三种; 按结构形式的不同,分为移动式和固定式、
开启式和封闭式等。
第二十一页,共82页。
第二十二页,共82页。
上述每种螺杆压缩机的工作原理完全相同 ,但在某个主要特征上又有显著的区别。 每一种螺杆压缩机都有其固有的特点,满 足一定的功能,并适用于一定的范围。
受排气压力的影响,在宽广的范围内能保护较高的效率。
5)多相混输。螺杆压缩机的转子齿面间实际上留有间隙,因而能耐
液体冲击,可压送含液气体、含粉尘气体、易聚合气体等。
第十九页,共82页。
螺杆压缩机的主要缺点:
1)造价高。螺杆压缩机的转子齿面是一空间曲面,需利用特
制的刀具,在价格昂贵的专用设备上进行加工。另外,对螺杆 压缩机气缸的加工精度也有较高的要求。所以,螺杆压缩机的 造价较高。
螺杆压缩机广泛应用于矿山、化工、动力、冶 金、建筑、机械、制冷等工业部门,在宽广的 容量和工况范围内,逐步替代了其它种类的压 缩机。统计数据表明,螺杆压缩机的销售量已 占所有容积式压缩机销售量的80%以上,在所 有正在运行的容积式压缩机中,有50%是螺杆 压缩机。今后螺杆压缩机的市场份额仍将不断 扩大,特别是无油螺杆空气压缩机和各类螺杆 工艺压缩机,会获得更快的发展

螺杆式冷水机组的工作原理

螺杆式冷水机组的工作原理

螺杆式冷水机组的工作原理螺杆冷水机组主要由螺杆压缩机、冷凝器、蒸发器、膨胀阀及电控系统组成。

水冷单螺杆冷水机组制冷原图如下:(一)双螺杆制冷压缩机(twin screw compressor)双螺杆制冷压缩机是一种能量可调式喷油压缩机。

它的吸气、压缩、排气三个连续过程是靠机体内的一对相互啮合的阴阳转子旋转时产生周期性的容积变化来实现。

一般阳转子为主动转子,阴转子为从动转子。

主要部件:双转子、机体、主轴承、轴封、平衡活塞及能量调节装置。

容量15~100%无级调节或二、三段式调节,采取油压活塞增减载方式。

常规采用:径向和轴向均为滚动轴承;开启式设有油分离器、储油箱和油泵;封闭式为差压供油进行润滑、喷油、冷却和驱动滑阀容量调节之活塞移动。

双螺杆结构图:压缩原理:吸气过程:气体经吸气口分别进入阴阳转子的齿间容积。

压缩过程:转子旋转时,阴阳转子齿间容积连通(V型空间),由于齿的互相啮合,容积逐步缩小,气体得到压缩。

排气过程:压缩气体移到排气口,完成一个工作循环。

(二)单螺杆制冷压缩机(single screw compressor)利用一个主动转子和两个星轮的啮合产生压缩。

它的吸气、压缩、排气三个连续过程是靠转子、星轮旋转时产生周期性的容积变化来实现的。

转子齿数为六,星轮为十一齿。

主要部件为一个转子、两个星轮、机体、主轴承、能量调节装置。

容量可以从10%-100%无级调节及三或四段式调节。

压缩原理:吸气过程:气体通过吸气口进入转子齿槽。

随着转子的旋转,星轮依次进入与转子齿槽啮合的状态,气体进入压缩腔(转子齿槽曲面、机壳内腔和星轮齿面所形成的密闭空间)。

压缩过程:随着转子旋转,压缩腔容积不断减小,气体随压缩直至压缩腔前沿转至排气口。

排气过程:压缩腔前沿转至排气口后开始排气,便完成一个工作循环。

由于星轮对称布置,循环在每旋转一周时便发生两次压缩,排气量相应是上述一周循环排气量的两倍。

常见故障及处理1.高压故障压缩机排气压力过高,导致高压保护继电器动作。

螺杆压缩机SRC-S

螺杆压缩机SRC-S

5
10
15
SRC-S系列典型应用
干式蒸发器水冷冷水 机组 带热回收的冷水机组 水源热泵 风冷冷水机组 热回收风冷冷水机组 风冷冷热水机组
Vi2.6
冷冻油具有以下作用: 相邻螺杆压缩腔间的密封 轴承的润滑 能量控制滑阀的驱动 压缩机的冷却
冷冻油的管理
v&oil = k ⋅ (pdis − psuc )
有级容量调节 (“L4”)
Lonigo- VI CENZA - ITALY
SRC-S-XX5
SRC-S-XX3
!注意:容调电磁阀均为常闭型
滑阀运动
容量调节
最小容量 75%容量时
有级容量调节 (“L4”)
50%容量时 100%容量时
SRC-S-XX3L4/LZ
有级容量调节(“L4”) SRC-S-XX5
A2
m a x discha rge
te m pe ra ture: 110癈
A1
75%
50%
m in%
A4 A3
m in p re ssure diffe re nce
-20
-15
-10
-5
0
evaporating tempe rature [癈 ]
pa rtia l loa d w o rking lim its
需要针对具体的使用工况进行优化
如果排气压力与冷凝压力不一致,将导 致额外的功率消耗 (如欠压缩和过压缩过 程)和噪音的增加
内容积比
ηiso with Vi control
Vi=2.2
0.7
Vi=2.6
Vi control
0.55
η iso
0.4
2

螺杆式压缩机全

螺杆式压缩机全

5.1.2 螺杆式压缩机的分类及应用范围
➢螺杆式制冷压缩机与其他型式制冷压缩机一样,可供冷藏、冻结、冷却、 空调、化工工艺等使用,也可与活塞式、离心式制冷压缩机组合使用。
➢制冷用螺杆压缩机目前绝大多数均为喷油式,单级螺杆式制冷压缩机可 制成开启式和半封闭式。螺杆压缩机无需设增速齿转箱,转子与电动机 直联使用。螺杆式制冷压缩机配置有滑阀或可调节滑阀的能量调节装置, 可实行无级调节和满足各种变工况压力比的要求。
5.1.3 螺杆式压缩机的特点
➢就工作原理而言,螺杆式压缩机与活塞式压缩机都属于 容积式压缩机,而其主要部件的运动形式又与叶片式压 缩机类似,所以螺杆式压缩机兼有容积式和速度式压缩 机的共同特点。
5.1.3.1 无油螺杆式压缩机的特点
➢无油螺杆式压缩机与活塞压缩机比较,具有以下优点: (1)无不平衡质量力
无不平衡质量力使得机器在较高转速下也能平稳、无振动地运 转,通常,螺杆压缩机不需要特别的基础,所以对于这类压缩机, 即使功率较大,也可用于移动式装置中。
5.1.3.1 无油螺杆式压缩机的特点
(2)转速高 高转速可使相同生产能力的机器结构体积小且重量轻。
一台螺杆压缩机的重量,约为一台同等功率的活塞式压缩机 重量的1/13~1/7。这使得制造功率大、尺寸紧凑的螺杆压 缩机成为可能。由于工作转速高,可以直接选用价格便宜的 原动机而无需配置减速设备。
5.1.3.1 无油螺杆式压缩机的特点
(5)调节性能良好 螺杆式压缩机可在多方面满足工况的要求,其调节措施有:变转速调
节、吸气节流调节、用电机驱动时的停机—运转控制、旁通调节以及用于 制冷压缩机的滑阀调节。 (6)绝对的无油压缩
与大多数其它压缩机比较,无油式螺杆压缩机具有绝对无油压缩的优 点,因此可用于输送不能受油侵蚀的气体。

六、螺杆式压缩机组的润滑系统

六、螺杆式压缩机组的润滑系统

六、螺杆式压缩机组的润滑系统图(1)螺杆式制冷压缩机管系图(带油泵循环系统)—油路一·一电路一·一二气路一温度1一吸气过滤器2一吸气止逆阀3一压缩机4-排气止逆阀5一油分离器6一截止阀7一二次油分离器8一油粗过滤器9一油泵10一油压调节阀11一油冷却器12一油精过滤器13一油分配总管14一液压缸螺杆冷水机组系统示意图如图(1)所示。

系统中制冷剂的流程为:蒸发器~进气管~进气截止阀~吸气过滤器~止逆阀~压缩机~排气管~油分离器~排气截止阀~止逆阀~冷凝器~干燥过滤器~节流阀~蒸发器。

系统中润滑油的流程为:油分离器~油冷却器~油粗滤器~油泵~精油滤器~油分配器~压缩机~(和排气一起到)油分离器。

油分配器出来的另一路油到压缩机的增载/减载装置,操纵油活塞控制压缩机的制冷量。

一、油循环系统按型式来分类,螺杆式制冷压缩机的润滑系统分为油泵供油和压缩机转子供油两种型式。

(1)螺杆式冷水机组的油路系统是确保螺杆压缩机安全、可靠运行的关键因素。

如前所述,喷油式螺杆压缩机的喷油量(以容积计)约占螺杆制冷压缩机排气量的0.8%一1%,喷入的油除了起密封工作容积和冷却压缩气体与运动部件的作用外,还要润滑轴承、增速齿轮、阴阳转子等运动部件。

根据油路系统是否配有油泵,将其分为三种类型:即带油泵油循环系统、不带油泵油循环系统及混合油循环系统。

1)带油泵的油循环系统。

带油泵系统是螺杆冷水机组常用的油循环系统,特别是压缩机采用滑动轴承(主轴承),或螺杆转速较高,以及带有增速齿轮等情况下,冷水机组上需设置预润滑油泵。

每次开机前,首先起动预润滑油泵,建立一定的油压,然后压缩机才能正常起动。

当机组工作稳定后,系统油压可以由油泵一直供给,或由冷凝压力提供,此时预润滑油泵可以关闭。

螺杆式制冷压缩机一般采用喷油式压力润滑,即在制冷压缩机工作过程中,通过油泵将润滑油喷射至两个螺杆工作部位以及其他需要润滑的部位。

其目的有四个:一是带走压缩过程中所产生的压缩热,使压缩过程接近于等温压缩,降低排气温度,从而防止机件受热变形;二是向汽缸内喷人润滑油,可使转子之间及转子与汽缸之间得到密封,减少内部的泄漏;三是对螺杆式制冷压缩机的运动部件起润滑作用,提高零部件的寿命,以达到长期、经济、安全地运行;四是喷油使螺杆式制冷压缩机的结构简化,对降低运转噪声起一定作用。

制冷原理之各部件图片

制冷原理之各部件图片
▪ 工作原理:
气体在高速旋转的叶轮中获得高速度后,再在环行通 道(即扩压器和蜗室)将速度动能变为压力位能,从而提高 气体的压力。气体每经过一级叶轮和扩压器所能升高的压力 是有限的,当压力比大时,需采用多级压缩。
▪ 运行动画
离心式压缩机冷水机组
离心式压缩机冷水机组
5、冷凝器
▪ 空气冷却式冷凝器(风冷) 运行动画
空气分离器
作用:排除制冷系 统中的空气及其它 不凝性气体。
低压循环桶
▪ 低压循环桶:将节流后的闪发气体和回气携带的液 滴分离,让液体进入冷却设备,提高传热效率。
节流阀
节流阀的作用: 对制冷系统中高压液态制冷剂进行节流,达到降压和调节
流量的目的。
节流阀运行动画
冷风机
3、家用空调
▪ 1 窗式空调机 动画
活塞式压缩机冷水机组
回转式压缩机
▪ 滚动转子式压缩机原理:
转子连接在一根偏心旋转轴上,当转子顺时针旋转时,汽缸右边 的容积在增加,制冷剂气体被吸入气缸里;而汽缸左边的容积在减少, 气体被压缩,并从排气口送入冷凝器,当转子上部与汽缸上部接触时, 压缩过程终止,并开始进入下一个循环。
▪ 运行动画
回转式压缩机
翅片管式冷凝器
运行动画1
管带式冷凝器(风冷)
多元平形流冷凝器(风冷)
套管式冷凝器(水冷)
水冷式冷凝 器运行动画
套管式冷凝器
壳管式冷凝器
▪ 壳管式冷凝器运行动画
壳、盘管式冷凝器
运行动画
蒸发式冷凝器
和壳管式冷凝器 并联运行动画
淋激式冷凝器
运行动画
6、蒸发器
类似与冷凝器的分类 风冷: 翅片管式蒸发器,管带式蒸发器,蛇管式蒸发器等 水冷: 干式壳管式蒸发器,满液式蒸发器,套管式蒸发器等

第四章螺杆式制冷压缩机

第四章螺杆式制冷压缩机

基本结构 特点
附加功损失
内 压 力 比 : 工 作 容 积 内 压 缩 终 了 压 力 P2 与吸汽压力P1的比值 外 压 力 比 : 排 汽 管 内 的 气 体 压 力 Pd 与 吸 汽压力P1的比值 因为内、外压力比的不等,造成附加功损 失
基本结构 特点
A 排汽管内气体压力大于压缩终了压力
当工作容积与排气孔口相连通时,排气管中的气体倒流, 使工作容积中的气体定容压缩,当气体压力升高到排气 压力时方能排气;则比直接压缩多耗功
基本结构 特点
B 排汽管内气体压力小于压缩终了压力
工作容积定容膨胀
基本结构 特点
螺杆机的优、缺点
经济指标好 振动小,对基础要求低 结构简单,易损件少 对湿行程和液击不敏感 运转噪音大 辅助设备庞大
项目
8AS17
KA20
名称
氨活塞式压缩机
发展概况
主要生产厂家
工作原理 专用术语 型号表示
发展概况
主要生产厂家
工作原理 专用术语 型号表示
本节重点
1. 螺杆机的密闭容积由哪几部分结构组成? 2. 螺杆机的工作过程包括哪几部分?
第二节 螺杆机的基本结构及特点
基本结构 特点
基本结构 特点
(一)机壳 (二)螺杆 (三)轴承与油压平衡活塞 (四)轴封 (五)能量调节机构(见下节) (六)喷油机构(见机组)
专用术语
型号表示
27
发展概况
主要生产厂家
工作原理 专用术语 型号表示
B eginning of D ischarge
Vd
28
发展概况
主要生产厂家
工作原理 专用术语 型号表示
发展概况
主要生产厂家

螺杆式制冷压缩机工作原理附结构

螺杆式制冷压缩机工作原理附结构

螺杆式制冷压缩机的工作原理及结构•第一节螺杆式制冷压缩机的工作原理1、螺杆式制冷压缩机的特点与活塞压缩机的往复容积式不同,螺杆式压缩机是一种回转容积式压缩机。

与活塞压缩机相比,螺杆式制冷压缩机有以下优点:a.体积小重量轻,结构简单,零部件少,只相当于活塞压缩机的1/3~1/2;b.转速高,单机制冷量大;c.易损件少,使用维护方便;d.运转平稳,振动小;e.单级压比大,可以在较低蒸发温度下使用;f.排气温度低,可以在高压比下工作;g.对湿行程不敏感;h.制冷量可以在10%~100%之间无级调节;i.操作方便,便于实现自动控制;j.体积小,便于实现机组化。

缺点:转子、机体等部件加工精度要求高,装配要求比较严格;油路系统及辅助设备比较复杂;因为转速高,所以噪声比较大。

2、螺杆式制冷压缩机工作原理双螺杆(压缩机)是由一对相互啮合、旋向相反的阴、阳转子,阴转子为凹型,阳转子为凸型。

随着转子按照一定的传动比旋转,转子基元容积由于阴阳转子相继侵入而发生改变。

侵入段(啮合线)向排气端推移,于是封闭在沟槽内的气体容积逐渐缩小,压力逐渐升高,压力升高到一因为一台压缩机的内压比一般都是固定的,而工况的变化会导致内、外压比不一致。

所以在选用压缩机时,应选用内压比与使用工况对应的外压比相同或接近的,才能获得节能。

常用的调节内压比的办法有:更换具有不同开口位置的滑阀(滑阀上开有径向排气口),通过改变排气口位置来改变内压比;采用具有可以调节内容积比的压缩机(可调内容积比螺杆压缩机)。

第二节螺杆式压缩机的结构螺杆制冷压缩机一般可分为机体部件、转子部件、滑阀部件、轴封部件和联轴器部件。

1)机体部件机体部件主要是由机体、吸气端座、吸气端盖排气端座、排气端盖及轴封压盖等零件组成。

机体:机体内设有∞字形空腔,容纳转子,是压缩机的工作汽缸。

机体内腔上部设有径向吸气口。

机体下部有一部分缸壁被镗掉用于放置滑阀。

要使压缩机压缩气体的效率高,就要求机体孔与转子之间的间隙必须严格保证。

一、螺杆式中央空调的选型

一、螺杆式中央空调的选型

一、螺杆式中央空调的选型螺杆式制冷机组有多种型式。

根据冷凝器结构不同,可分为水冷式机组与风冷式机组。

根据采用压缩机台数不同,可分为单机头机组与多机头机组。

另外,部分螺杆式制冷机组采用氨系统,二级压缩系统,也有采用螺杆压缩机,组成风冷热泵机组的这些机组各具特点。

另外根据形式、结构又分为开启式、半封闭、全封闭式螺杆式制冷压缩机组。

一)、水冷式冷水机组1)单机头机组单机头螺杆式冷水机组是传统型式,其制冷量范围为120~1300kw,(1)基本结构下图(1)显示为单机头水冷式双螺杆冷水机组基本结构。

它主要由螺杆压缩机、蒸发器、冷凝器、油分离器、经济器、控制箱、起动柜等主要部件组成.。

图(1)开利23XL双螺杆式冷水机组下图(2)显出是一台专用于低温乙二醇溶液以制取最低达-25℃溶液温度的式乙二醇盐水机组。

图(2)螺杆式低温盐水(乙二醇溶液)机组1—螺杆压缩机2—电动机 3—油泵 4—水冷冷凝器 5—盐水蒸发器 6—油分离器(2)工作流程图下图(3)是典型的单机头螺杆式冷水机组工作流程图。

图(3)单机头螺杆式冷水机组工作流程图。

1—经济体 2—蒸发器 3—压缩机 4—冷凝器 5、8—截止阀 6—油分离器7—线性浮子阀图(4)开利23XL不带经济器螺杆式冷水机组系统流程1—蒸发器 2—压缩机 3—冷凝器 4、7—截止阀 5—油分离器 6—线性浮子阀(3)单机头主要工作原理如下:1)制冷循环。

根据能量调节滑阀的位置,压缩机按一定比率从蒸发器中吸人制冷剂蒸气压缩机的吸气降低了燕发器中的压力,使留存的制冷剂在低温3一6℃下强烈气化。

制冷剂气化所需的热量,来自蒸发器管子中流动的水(或盐水)。

随着热量的去除,冷水(或冷盐水)于空调和工艺冷却。

从水(盐水)中吸收热量后,制冷剂蒸气进入压缩机。

经过压缩后,制冷剂的温度提高,使排出温度高于冷凝器中冷却水温度,制冷剂蒸气将热量排放给冷却水后变为液体。

液体制冷剂通过过冷器,在进人蒸发器之前、经过浮球阀。

螺杆式制冷压缩机使用说明

螺杆式制冷压缩机使用说明

螺杆式制冷压缩机组使用说明1.概述1.1产品特点、用途及使用条件螺杆式制冷压缩机组的主要特点是:排气温度低,可以在大压力比下单机运行;容积效率高;易损件少,运转周期长,使用安全可靠;振动小,运转平稳;能量可以无级调节等。

其使用条件是:冷凝温度:≤43℃蒸发温度:-40~+5℃排气温度:≤105℃喷油温度:25~65℃喷油压力:高于排气压力0.15~0.3MPa1.2产品型号的组成及其代表意义,型号有大写汉语拼音字母和数字组成:图1螺杆式制冷压缩机组命名方式2.螺杆式制冷压缩机组的组成及工作原理螺杆式制冷压缩机组包括:螺杆式制冷压缩机、气路系统、油路系统和控制系统,这些设备(除启动柜之外)装在同一公共底座上,构成机组。

气路系统包括:吸气截止阀、吸气过滤阀、吸气止回阀、排气止回阀、排气截止阀等。

油路系统包括:高效油分离器、油冷却器、油粗过滤器、油泵、油精过滤器、恒压阀、回油过滤器等。

控制系统包括:启动柜、控制台。

典型螺杆式制冷压缩机组流程图见附图1(液氨冷却)2.1螺杆式制冷压缩机螺杆式制冷压缩机是回转式容积型压缩机,依靠气体进入机体后体积的缩小室气体密度急剧增加而使气态制冷剂压力升高。

螺杆式制冷压缩机的机体内装有两只相互啮合的平行转子-----阳转子和阴转子。

具有凸齿的转子为阳转子,通常它与原动机连接,功率由此输入。

具有凹齿的转子称为阴转子。

当阳转子转动时,两转子的齿部相互插入到对方的齿槽内,随着转子的旋转,插入的长度越来越大,容纳气体槽的容积越来越小,从而达到压缩气体制冷剂的目的。

在阴、阳转子的下部,装有一个由油缸内油活塞带动的能量调节滑阀,由电磁(或手动)换向阀控制,可以在10%--100%范围内实现制冷量的无极调节,并能保证压缩机始终处于低能级启动,以达到较小的启动扭矩,滑阀的工作位置可通过能量传感机构转换为能量百分数,并且在机组的控制盘上显示出来。

为使压缩机正常工作,需要向压缩机内喷油。

向压缩机工作腔喷油,可以起到密封和冷却的作用;轴承、轴封、平衡活塞的工作也需要提供润滑油。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第十三课螺杆式制冷压缩机
第一节螺杆式制冷压缩机的工作原理
1、螺杆式制冷压缩机的特点
与活塞压缩机的往复容积式不同,螺杆式压缩机是一种回转容积式压缩机。

与活塞压缩机相比,螺杆式制冷压缩机有以下优点:
a.体积小重量轻,结构简单,零部件少,只相当于活塞压缩机的1/3~1/2;
b.转速高,单机制冷量大;
c.易损件少,使用维护方便;
d.运转平稳,振动小;
e.单级压比大,可以在较低蒸发温度下使用;
f.排气温度低,可以在高压比下工作;
g.对湿行程不敏感;
h.制冷量可以在10%~100%之间无级调节;
i.操作方便,便于实现自动控制;
j.体积小,便于实现机组化。

缺点:
转子、机体等部件加工精度要求高,装配要求比较严格;油路系统及辅助设备比较复杂;因为转速高,所以噪声比较大。

2、螺杆式制冷压缩机工作原理
双螺杆(压缩机)是由一对相互啮合、旋向相反的阴、阳转子,阴转子为凹型,阳转子为凸型。

随着转子按照一定的传动比旋转,转子基元容积由于阴阳转子相继侵入而发生改变。

侵入段(啮合线)向排气端推移,于是封闭在沟槽内的气体容积逐渐缩小,压力逐渐升高,压力升高到一定值(或者说转子旋转到一定位置)时,齿槽(密闭容积)与排气孔相通,高压气体排出压缩机,进入油分离器。

吸气、压缩、排气过程见示意
第二节螺杆式压缩机的结构
螺杆制冷压缩机一般可分为机体部件、转子部件、滑阀部件、轴封部件和联轴器部件。

1)机体部件
机体部件主要是由机体、吸气端座、吸气端盖排气端座、排气端盖及轴封压盖等零件组成。

(a)机体:机体内设有∞字形空腔,容纳转子,是压缩机的工
作汽缸。

机体内腔上部设有径向吸气口。

机体下部有一部分缸壁被镗掉用于放置滑阀。

(b)吸气端座:吸气端座上部设有轴向吸气孔口,气体进入压缩机的通道。

吸气端座有三个呈三角形排列的孔,上部两个是安装主轴承的,下面一个是滑阀油活塞的工作油缸。

安装主动转子主轴承孔口外侧安装平衡活塞套。

(c)排气端座:排气端座下部的孔口是气体压缩终了的轴向排气口。

排气端座上主轴承孔的外侧安装止推轴承,用轴承压盖将止推轴承外圈压在排气端座上。

吸气端座、机体、排气端座的相对位置是三体找正后靠它们之间的定位销来确定。

即使是同一型号机器的各部件也不能随意搭配。

2)转子部件
转子部件由主动转子(一般为阳转子)、从动转子(一般为阴转子)、主轴承、止推轴承、轴承压盖、平衡活塞以及平衡活塞套等零件组成。

(a)阴、阳转子是螺杆压缩机中最核心的零件。

主动转子通过联轴器与电机直联,并带动从动转子旋转。

(b)主轴承一般采用滑动轴承,又叫主轴瓦,是支撑转子、承担径向力。

(c)止推轴承:每个转子上一般装有一对止推轴承,而且是经过游隙测定后相反方向安装。

止推轴承是克服转子工作时产
生的轴向力(排气端压向吸气端),并保持转子端面与吸、排气端座保持一定的间隙。

(d)平衡活塞通过螺栓(或键)固定在主动转子上吸气侧的一端、在平衡活塞套中随转子一同旋转,承受油压来平衡一部分轴向力,作用是延长止推轴承的使用寿命。

平衡活塞及平衡活塞套磨损严重时必须更换。

3)滑阀部件
滑阀部件主要由滑阀、滑阀导管、滑阀导管套、螺旋管、油活塞、指示器以及“O”型圈和密封环等零件组成。

螺杆制冷压缩机最常用的能量调节方法就是在两个转子之间设置一个可以轴向移动的滑阀,即滑阀能量调节方法。

滑阀位置改变,与滑阀固定端脱离,打开一条与吸气腔相通的通道,基元容积中的气体没有得到压缩就旁通回吸气腔,相当于改变了转子的有效工作长度。

滑阀位置不同,旁通气体的量也不同,滑阀的连续移动,能量可以在10%~100%之间无级调节。

滑阀位置的改变,也改变了径向排气口的位置,使原本设计好的内压比发生改变,压缩比减小,使功耗的变化与冷量的变化不成比例,效率降低。

滑阀的运动是靠油活塞运动带动的。

油活塞在吸气端座的油缸内,油缸的两端有进出油孔与控制系统相连。

4)轴封部件
对于开启式压缩机,驱动轴的一端要伸出机体外部,为了防止制冷剂向外泄漏或空气渗漏入系统,必须在轴的伸出部位及机体之间设置轴封装置。

弹簧式轴封,是由动环、静环、弹簧、弹簧座、压环和“O”型密封圈组成。

其中动环、弹簧、弹簧座及动环胶圈装配在一起并随主动转子旋转而旋转,静环及静环胶圈装配在轴封压盖上相对于机体固定。

弹簧提供给动、静环之间合适的压力。

5)联轴器部件
螺杆压缩机的联轴器有橡胶柱销式和挠性(膜片式)联轴器两种。

橡胶柱销式联轴器由两个半联轴节、飞轮、传动芯子以及螺钉等组成。

这种联轴器的橡胶传动芯容易磨损,磨损后会导致机器运动不平稳,对转子、轴承、轴封都会产生不良影响。

目前逐渐被挠性联轴器取代。

挠性联轴器是由两半联轴节、接筒、传动垫片以及螺钉等组成。

这种联轴器的两个半联轴节是经过动平衡试验的,安装时相对位置是固定的。

联轴器是将电动机的动力传递到压缩机主动转子的重要部件。

第三节螺杆式制冷压缩机组与循环系统
1、螺杆制冷压缩机组
螺杆压缩机工作时要不断向工作腔喷入润滑油,起着润滑、冷却、密封和消声作用,以及润滑主轴承、止推轴承、轴封的润滑油,推动油活塞、平衡活塞的压力油,这些油最后和高压气体混合着排出压缩机。

这些油必须分离出来,经过冷却、过滤、加压后循环使用。

为防止制冷系统中的杂质随吸气进入压缩机对转子、机体造成磨损,必须设置吸气过滤器。

①吸气过滤器
吸气过滤器主要由壳体和金属过滤网等组成。

壳体上安装吸气温度计、压力表和加油阀。

加油阀是机组运行时加油的部位。

②油分离器
螺杆压缩机组的油分离器主要有立式和卧式两种,并且以填料式为主。

目前普遍采用卧式二级油分、三种分油方式,分油效率高。

油分离器并且也是压缩机、电机的基础,使机组结构紧凑。

油分内部分隔成三个腔,靠压缩机一侧桶体是保持油位的,其外部壳体上有两个上下布置的视油镜,是监视油位高度(自动机组有油位控制器)。

靠电机一侧的桶体是安装二次油分高效分油滤芯的,其外侧也有一个视油镜,根据油位判断是否采取回油措施。

③油冷却器
油分分离出来的润滑油因为吸收摩擦热及气体的热量而使温度升高(接近排气温度)。

润滑油正常使用温度是30~60℃,油温过高粘度降低,会使密封作用减弱,内泄漏增加,降低压缩机的效率,所以润滑油必须经过冷却才能循环使用。

油冷却器就是起冷却油的作用。

一般油冷却器采用水冷却方式。

油走壳程,水走管程,清洗水路方便。

优点是系统简单,油温可以降低至比较低的温度(根据水温而定);缺点是水侧管路易腐蚀。

④粗油过滤器
为保护油泵的正常工作,在润滑油进入油泵之前通过粗油过滤器滤去杂质。

过滤器由壳体和金属滤网组成,壳体上设有加油阀,初次加油都是通过此阀。

加油可以通过系统抽真空加油,也可以通过油泵加油。

⑤油泵
油泵在压缩机组中的作用是增加油压。

常采用齿轮泵或转子泵。

⑥精油过滤器
精油过滤器也是由壳体和过滤网组成,装配在油泵之后、油分配器之前,过滤油中的细小颗粒,保护压缩机转子及轴封。

为了能滤去细微的金属磨屑,在过滤网内装有永磁铁。

精油过滤器的过滤网比较细密,容易受到污染而使阻力增
大。

当油流经精油过滤器的压力降超过0.05~0.1Mpa时,就要对精滤器进行清洗或更换。

⑦油压调节阀
油压调节阀的作用是调节压缩机的喷油压力。

如果进入压缩机的油压过高,会使喷油量过大,既影响压缩机的吸气量,又增加压缩机的耗功,还会增加轴封漏油的可能性;油压过低,会使喷油量过小,使润滑油的作用减弱。

一般要求精油过滤器后的油压即喷油压力要比排气压力高0.15~0.3Mpa (可调内容积比压缩机除外)。

油压调节阀位一般于油泵进、出油管之间,一般是弹簧式的。

当油泵出口压力高于油压调节阀设定值时,自动顶开调节阀的阀头,使一部分油流回进油管或油分,使油压降低。

通常在刚开油泵或油温比较低时,油压会比较高,达到0.4~0.6MPa,此时不须要调整油压调节阀的设定值。

机器运转正常后,根据需要将油压调整到合适值。

⑧止回阀
止回阀又称止逆阀或单向阀。

因为螺杆压缩机没有例似于活塞压缩机中的吸、排气阀片可以自动隔开高低压气腔,当压缩机突然停机而又没有来得及关闭吸排气截止阀,制冷剂气体就会从高压侧流向低压侧,同时压缩机转子也会在气流的作用下出现倒转现象。

螺杆压缩机倒转会产生很多恶劣的影
响:转子会产生严重的磨损;低压侧(蒸发器)压力升高,温度上升;压缩机中的润滑油会随气流大量流向低压侧,会使机组油量不足,影响蒸发器换热,或再次开机出现液击现象。

螺杆压缩机在吸气截止阀与机体吸气口之间、油分出口与排气截止阀之间设有吸气单向阀和排气单向阀,用以防止制冷剂气体反方向流动。

不能把单向阀做为截止阀使用。

吸、排气止回阀安装时应注意方向,不可倒置。

在机体吸气口和油分之间设还有一个电磁阀(俗称B阀),人为停机时,电磁阀打开,使压缩机吸、排气口压力迅速平衡,减轻压缩机在停机时倒转。
