气缸工作原理
气缸的作用和原理
气缸的作用和原理气缸是很多机械设备、发动机中常见的部件，其作用是将压缩气体的能量转化为机械能，从而驱动其他部件运动。
气缸的原理主要包括气缸的工作过程、构造和压力作用等方面，下文将详细介绍。
1.转化能量：气缸通过将高压气体进行膨胀作功，将膨胀的功转化为机械能，从而为机械设备提供驱动力。
例如，在内燃发动机中，气缸将高压气体的能量转化为活塞的往复运动，进而带动曲轴旋转，实现引擎的工作。
2.控制物体运动：气缸可以通过控制进气和排气的开关，来控制活塞的运动，从而使被驱动物体实现特定的运动轨迹和速度。
在一些机械装置中，气缸可以将既定运动规律的压缩空气输出，实现物体的正反转、上下运动等。
3.压力传递：气缸可以提供较高的输出压力，用于推动和压实物体。
例如，气动锤、气动钻等工具常用气缸提供的高压气体驱动，通过敲击或旋转来完成特定的工作任务。
气缸的原理：气缸的工作原理主要体现在气体的压力作用、密封性以及活塞和气缸体的相对运动等方面。
1.压力作用：气缸内部通过压缩空气或其他气体，使气体处于一定的压力状态。
通过控制进气和排气的开关，可以调节气缸内气体的压力大小和变化规律。
在内燃发动机中，定期进行进气、压缩、点火和排气等工作过程，使气缸内的燃料和空气混合物爆炸产生高温高压气体。
2.密封性：为了保证气缸内部的压力不会泄漏，气缸需要具备良好的密封性。
气缸内设置了活塞和缸套，活塞与缸套之间形成间隙，通过气缸盖和活塞环等部件的密封，使压缩气体不会在活塞和缸套之间泄漏。
同时，气缸底部为了将活塞与销轴上的连杆连接，需设置气缸底面和连杆的连接孔，这种连接孔也需要具备较好的密封性。
3.活塞与气缸体的相对运动：气缸内部活塞可相对于气缸体实现往复直线运动。
活塞通过链接活塞销和连杆传递动力。
进气期和排气期，活塞位于上死点；压缩期和爆炸推动活塞向下运动，从而旋转曲轴。
在工作过程中，气缸不断地进行气体压缩和膨胀的往复运动。
当气缸处于膨胀状态时，气体推动活塞产生力，力通过连杆传递给被驱动物体；而当气缸处于压缩状态时，活塞由被驱动物体的力推动向气缸内压缩气体。
气缸的工作原理
气缸的工作原理气缸是一种常见的机械装置，广泛应用于各种工业和机械设备中。
它的工作原理基于气体的压力变化，通过控制气体的进出来实现机械运动。
1. 气缸的基本结构气缸由气缸筒、活塞、活塞杆、密封件和进气口、排气口等组成。
- 气缸筒：通常采用金属材料制成的圆筒形结构，内部光滑且耐磨。
气缸筒的尺寸和形状根据具体应用需求而定。
- 活塞：位于气缸筒内部，是气缸的运动部件。
活塞通常由金属材料制成，具有密封性能，能够在气缸筒内部与气体形成密闭空间。
- 活塞杆：连接活塞和外部机械装置，传递运动力和力矩。
活塞杆通常由强度较高的金属材料制成。
- 密封件：用于保持气缸内外的气体不互相泄漏。
常见的密封件有活塞环、密封圈等。
- 进气口和排气口：用于控制气体的进出，通常通过阀门或控制系统来实现。
2. 气缸的工作原理气缸的工作原理可以简单描述为以下几个步骤：- 进气阶段：当气缸内部的活塞向外移动时，气缸内部形成一个负压区域，进气阀门打开，外部气体通过进气口进入气缸内部。
进气阀门关闭后，气缸内部形成一个密闭空间。
- 压缩阶段：当进气阶段结束后，活塞开始向内移动，气缸内部的空间被压缩，气体的压力随之增加。
这个阶段是气缸储存能量的过程。
- 点火阶段：当气缸内部的气体达到一定压力时，点火系统会引燃混合气体，产生爆炸。
爆炸产生的高温高压气体推动活塞向外运动，完成一次工作循环。
- 排气阶段：当活塞向外移动时，气缸内部的压力增大，排气阀门打开，高压气体通过排气口排出气缸，完成一次工作循环。
3. 气缸的应用领域气缸广泛应用于各个行业和领域，包括工业自动化、机械制造、汽车工程等。
以下是一些常见的应用领域：- 工业自动化：气缸常用于控制工业机械设备的运动，如自动化生产线上的输送带、机械臂等。
- 机械制造：气缸在机床、冲压机、注塑机等机械设备中起到控制和驱动的作用。
- 汽车工程：气缸是内燃机的核心部件，用于控制气门的开闭和活塞的运动，实现发动机的工作循环。
气缸的工作原理
气缸的工作原理
气缸的工作原理是利用气体压力的变化来产生机械运动或者输出功。
气缸通常由筒体、活塞、活塞杆和气缸盖组成，其中筒体内部分为上下两个相对的腔室。
活塞紧密地安装在筒体内，活塞杆与活塞相连贯通整个气缸。
当压缩空气通过气缸进入下腔室时，它会推动活塞向上运动。
同时，上腔室的气体通过排气阀或排气孔排出。
通过改变进气和排气的位置，可以控制气体在气缸内部的流动方向和速度。
当气压作用在活塞上方时，由于活塞的面积较小，压力会产生一个向下的力，反过来推动活塞向下移动。
而当气压作用在活塞下方时，由于活塞的面积较大，压力会产生一个向上的力，推动活塞向上移动。
可以利用气缸的上下运动来驱动其他机械部件，如传动杆、连杆等。
这样，气缸可以产生直线运动，实现工作物体的推拉、举升、旋转等。
通过控制气体的进出和活塞的运动状态，可以实现气缸的工作效果的控制和调节。
气缸的工作原理
气缸的工作原理气缸是内燃机中的重要部件，它通过气缸内的活塞来转化燃气的热能为机械能，推动发动机的运转。
下面将从气缸的结构、工作原理、气缸的种类、气缸的材质温和缸的维护等方面进行详细介绍。
一、气缸的结构1.1 气缸体：气缸体是气缸的主体部份，用于容纳活塞温和缸盖。
1.2 活塞：活塞是气缸内上下运动的零件，它通过连杆与曲轴相连，将燃气的压力转化为机械能。
1.3 气缸盖：气缸盖是气缸的封闭部份，与气缸体密切结合，起到密封气缸的作用。
二、气缸的工作原理2.1 进气冲程：活塞下行，气缸内形成负压，进气门打开，混合气进入气缸。
2.2 压缩冲程：活塞上行，气缸内混合气被压缩，形成高压。
2.3 爆发冲程：点火系统点燃混合气，燃烧产生高温高压气体，推动活塞下行。
三、气缸的种类3.1 单缸气缸：惟独一个气缸的内燃机。
3.2 多缸气缸：有多个气缸的内燃机，如四缸、六缸等。
3.3 涡轮增压气缸：通过涡轮增压器增加气缸的进气量，提高发动机的功率。
四、气缸的材质4.1 铸铁气缸：传统的气缸材质，价格便宜，但分量较大。
4.2 铝合金气缸：轻量化的气缸材质，散热性能好，但成本较高。
4.3 钛合金气缸：高性能的气缸材质，分量轻、强度高，但价格昂贵。
五、气缸的维护5.1 定期更换气缸垫片：避免气缸盖温和缸体之间的漏气。
5.2 注意发动机冷却系统：保持发动机正常工作温度，避免气缸过热。
5.3 定期更换活塞环：避免活塞与气缸壁磨损过快，影响密封性能。
总结：气缸作为内燃机的重要组成部份，其工作原理及结构对发动机的性能有着重要影响。
正确选择气缸的种类和材质，并定期进行维护保养，可以延长发动机的使用寿命，保证车辆的正常运行。
气缸工作原理
气缸工作原理
气缸工作是指通过气体的压缩和膨胀来产生动力的一种装置。
气缸通常由一个活塞和一个固定在气缸内的缸体组成。
工作原理如下：
1. 进气阶段：当气缸内的活塞向下移动时，气缸顶部的进气阀门打开，允许空气或混合气体进入气缸。
这个过程的目的是将可燃物质引入到气缸，为后续的燃烧提供燃料。
2. 压缩阶段：当活塞到达最低点后，开始上升。
上升过程中，进气阀门关闭，此时气缸内的容积减小，空气被压缩。
由于理想气体状态方程的作用，气体的压力会随着体积的减小而增加。
在这个过程中，压缩气体的温度也会增加。
3. 燃烧阶段：当活塞到达最高点时，进气和排气阀门同时关闭。
此时，一个火花塞产生的火花引燃压缩气体，引起爆炸。
爆炸产生的高温和高压气体推动活塞向下移动，并通过连杆传递动力。
4. 排气阶段：随着活塞向下移动，活塞下方的排气阀门打开，将燃烧产生的废气排出气缸。
排气完成后，活塞再次向上移动，进入下一个工作循环。
通过不断重复上述的工作循环，气缸能够不断地产生动力。
气缸广泛应用于内燃机、压缩机和液压系统等领域，是许多机械设备中不可或缺的重要部件。
气缸工作原理

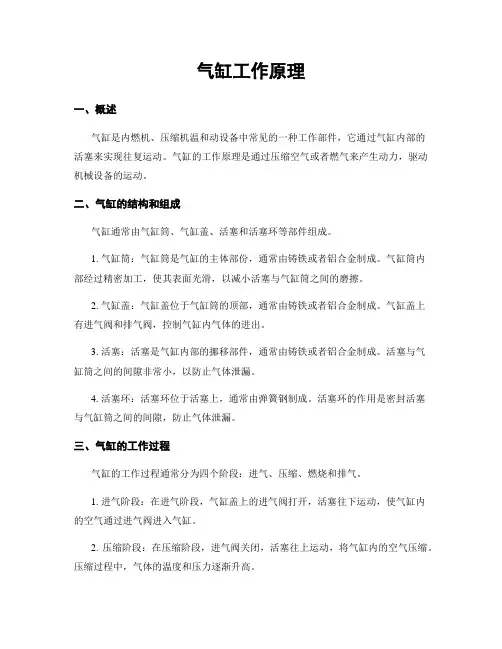

气缸工作原理一、概述气缸是内燃机、压缩机温和动设备中常见的一种工作部件，它通过气缸内部的活塞来实现往复运动。
气缸的工作原理是通过压缩空气或者燃气来产生动力，驱动机械设备的运动。
二、气缸的结构和组成气缸通常由气缸筒、气缸盖、活塞和活塞环等部件组成。
1. 气缸筒：气缸筒是气缸的主体部份，通常由铸铁或者铝合金制成。
气缸筒内部经过精密加工，使其表面光滑，以减小活塞与气缸筒之间的磨擦。
2. 气缸盖：气缸盖位于气缸筒的顶部，通常由铸铁或者铝合金制成。
气缸盖上有进气阀和排气阀，控制气缸内气体的进出。
3. 活塞：活塞是气缸内部的挪移部件，通常由铸铁或者铝合金制成。
活塞与气缸筒之间的间隙非常小，以防止气体泄漏。
4. 活塞环：活塞环位于活塞上，通常由弹簧钢制成。
活塞环的作用是密封活塞与气缸筒之间的间隙，防止气体泄漏。
三、气缸的工作过程气缸的工作过程通常分为四个阶段：进气、压缩、燃烧和排气。
1. 进气阶段：在进气阶段，气缸盖上的进气阀打开，活塞往下运动，使气缸内的空气通过进气阀进入气缸。
2. 压缩阶段：在压缩阶段，进气阀关闭，活塞往上运动，将气缸内的空气压缩。
压缩过程中，气体的温度和压力逐渐升高。
3. 燃烧阶段：在燃烧阶段，活塞达到最高点时，喷油嘴喷入燃油，与压缩空气混合并点燃。
燃烧产生的高温高压气体推动活塞向下运动。
4. 排气阶段：在排气阶段，活塞再次向上运动，将燃烧后的废气通过排气阀排出气缸。
四、气缸的应用领域气缸广泛应用于各种内燃机、压缩机温和动设备中，如汽车发动机、柴油机、空压机、液压机等。
1. 汽车发动机：汽车发动机通常采用多缸设计，每一个气缸独立工作，通过气缸的往复运动来驱动汽车的运动。
2. 压缩机：气缸在压缩机中的作用是将气体压缩，提高气体的压力和温度，以便于后续的处理和使用。
3. 气动设备：气缸在气动设备中起到传动和驱动的作用，通过气缸的工作来实现机械设备的运动。
五、气缸的维护和保养为了保证气缸的正常工作和延长使用寿命，需要进行定期的维护和保养。
气缸的工作原理
气缸的工作原理引言概述：气缸作为内燃机的核心部件之一，扮演着将燃油和空气混合物压缩、燃烧、排出废气的重要角色。
本文将详细介绍气缸的工作原理，包括气缸的基本结构、工作过程以及常见问题。
一、气缸的基本结构1.1 气缸壁：气缸壁是气缸的内壁，通常由铸铁或者铝合金制成。
它具有良好的热传导性能和机械强度，能够承受高温高压的工作环境。
1.2 活塞：活塞是气缸内部来回运动的零件，通常由铝合金制成。
它通过连杆与曲轴相连，将燃烧产生的能量转化为机械能。
1.3 活塞环：活塞环位于活塞上，主要用于密封气缸，防止燃气泄漏。
普通由铸铁或者钢制成，具有较高的耐磨性和密封性能。
二、气缸的工作过程2.1 进气冲程：在进气冲程中，活塞向下运动，气缸内形成负压，进气门打开，混合气体通过进气道进入气缸。
同时，排气门关闭，防止废气倒流。
2.2 压缩冲程：在压缩冲程中，活塞向上运动，将进入气缸的混合气体压缩，使其温度和压力升高。
进气门和排气门都关闭，确保气缸内的混合气体不会泄漏。
2.3 燃烧冲程：在燃烧冲程中，活塞接近顶点时，点火系统点燃混合气体，产生爆炸燃烧。
燃烧产生的高温高压气体推动活塞向下运动，同时推动连杆带动曲轴旋转，将燃烧能量转化为机械能。
2.4 排气冲程：在排气冲程中，活塞再次向上运动，将燃烧产生的废气排出气缸。
此时，排气门打开，进气门关闭，确保废气能够顺利排出。
2.5 循环重复：以上四个冲程循环进行，实现连续的燃烧和动力输出。
三、气缸的常见问题3.1 气缸漏气：气缸漏气是指气缸壁和活塞环之间的密封失效，导致燃气泄漏。
这可能会降低发动机的效率和动力输出，需要及时修复或者更换密封件。
3.2 气缸磨损：长期使用后，气缸壁和活塞表面会浮现磨损现象，导致气缸内的密封性能下降。
这可能会导致燃烧不彻底和动力减弱，需要进行磨损修复或者更换活塞环。
3.3 气缸过热：气缸过热可能是由于冷却系统故障、机油不足或者点火系统问题引起的。
过热会导致气缸变形、活塞卡涩等严重后果，需要及时检修和维护。
气缸的工作原理
气缸的工作原理气缸是一种常见的机械元件，广泛应用于各种机械设备中。
它的工作原理是基于压缩空气的力学原理。
下面将详细介绍气缸的工作原理。
一、气缸的基本构造气缸主要由气缸筒、活塞、活塞杆、密封件、进气口和排气口等组成。
气缸筒是气缸的主体部份，通常由铝合金或者铸铁制成。
活塞是气缸内部挪移的部件，它温和缸筒之间通过密封件密封，形成一个密闭的空间。
活塞杆连接在活塞上，通过活塞杆可以实现活塞的运动。
二、气缸的工作原理1. 压缩空气进入气缸气缸的工作原理首先是通过压缩空气进入气缸中。
当气缸内没有压缩空气时，进气口打开，外部空气通过进气口进入气缸。
进气口通常连接着一个气压源，如压缩机或者气体储存罐。
进气口通过一个气门控制进气的开关。
2. 活塞的运动当压缩空气进入气缸中后，活塞开始运动。
活塞杆的一端连接着活塞，另一端连接着驱动装置，如机电或者液压马达。
当驱动装置启动时，通过活塞杆的运动，活塞也开始在气缸筒内挪移。
3. 压缩空气的压力增加随着活塞的运动，活塞将气缸内的空气压缩。
当活塞向气缸的一端挪移时，气缸的另一端的压力会逐渐增加。
这是因为活塞的运动会减小气缸内的体积，从而导致空气份子之间的碰撞频率增加，压力也随之增加。
4. 压缩空气的释放当活塞挪移到气缸的另一端时，压缩空气的压力达到设定值后，排气口打开。
排气口通常连接着一个排气管道，将压缩空气释放到外部环境中。
排气口通过一个气门控制排气的开关。
5. 循环工作气缸的工作是一个循环过程。
当活塞到达气缸的一端后，活塞将会反向挪移，压缩空气进入气缸的另一端，然后再释放压缩空气。
这个循环过程将持续进行，使气缸能够持续地工作。
三、气缸的应用领域气缸广泛应用于各种机械设备中，特殊是在液压温和动系统中。
以下是气缸的一些常见应用领域：1. 工业机械气缸在各种工业机械中被广泛应用，如机床、冲床、注塑机、压力机等。
它们可以通过控制气缸的运动来实现各种工艺操作，如切割、压制、注塑等。
2. 自动化设备气缸在自动化设备中起着重要的作用。
标准气缸原理
标准气缸原理
气缸是一种常见的工作机构，广泛应用于各个领域中。
气缸的工作原理主要包括如下几个方面：
1. 引入气体：气缸通过气源引入压缩空气或其他气体。
气体通过气缸的进气口进入气缸内部。
2. 压缩气体：气缸内部的活塞随着气体的压入而向一定方向移动，从而压缩气体。
气缸的进气孔通常与气缸的后腔相连，而气缸的前腔则与出气孔相连。
3. 排放气体：当气缸内的压缩气体达到一定压力后，气缸的出气孔打开，气体从气缸内排出。
此时，气缸的活塞会向相反的方向移动，将压缩气体推出。
4. 控制活塞运动：气缸的活塞运动可通过控制气源的压力和气源的供给方式来实现。
通过合理控制气源的压力和供气方式，可以控制气缸活塞的运动速度和力的大小。
5. 应用举例：气缸在工业自动化中有着广泛的应用。
例如，在自动生产线上，气缸可以驱动工件夹具进行定位和夹持；在机械加工中，气缸可以用于驱动切削工具进行切削和加工操作。
此外，气缸还可以用于控制阀门的开关，实现流体介质的控制和输送等功能。
综上所述，气缸是通过引入气体、压缩气体、排放气体和控制
活塞运动来实现各种工作任务的机械装置。
其工作原理简单而有效，使其成为工业领域中不可或缺的基本组件之一。
气缸工作原理
气缸工作原理气缸是一种常见的机械装置，广泛应用于各种工业和机械设备中。
它是一种能够将压缩空气或气体转换为机械运动的装置。
本文将详细介绍气缸的工作原理，包括气缸的结构、工作过程以及应用领域。
一、气缸的结构气缸通常由气缸筒、活塞、活塞杆、密封件和进出口阀等组成。
1. 气缸筒：气缸筒是气缸的主体部分，通常由金属材料制成，具有一定的强度和刚度。
气缸筒内部光滑平整，以便活塞的运动。
2. 活塞：活塞是气缸内部移动的零件，通常由金属材料制成。
活塞与气缸筒之间有一定的间隙，以便活塞的运动。
3. 活塞杆：活塞杆是连接活塞和外部机械部件的零件，通常由金属材料制成。
活塞杆通过气缸筒的密封装置与外界隔离。
4. 密封件：密封件用于保持气缸内部的气体不泄漏。
常见的密封件有活塞环、密封圈等。
5. 进出口阀：进出口阀用于控制气缸内外气体的流动。
进出口阀通常由电磁阀、机械阀等组成。
二、气缸的工作过程气缸的工作过程可以分为四个阶段：吸气、压缩、动力和排气。
1. 吸气：当气缸内的活塞向外移动时，气缸内部的压力降低，形成负压。
此时，进出口阀打开，外部空气通过进口阀进入气缸。
2. 压缩：当活塞向内移动时，气缸内的空气被压缩，压力逐渐增大。
进出口阀关闭，阻止气体逆流。
3. 动力：当气缸内的压力达到一定数值时，进出口阀打开，压缩空气通过出口阀进入外部机械部件，产生机械运动。
4. 排气：当活塞再次向外移动时，排气阀打开，气缸内的废气通过出口阀排出。
三、气缸的应用领域气缸广泛应用于各个工业和机械设备领域，包括汽车、机械制造、航空航天、冶金、化工等。
1. 汽车：气缸作为汽车发动机的重要组成部分，用于将燃烧产生的气体转化为机械能，推动汽车前进。
2. 机械制造：气缸常用于各种机械设备中，如压力机、注塑机、冲床等。
它们通过气缸的工作原理实现机械运动。
3. 航空航天：气缸在航空航天领域中具有重要应用，如飞机起落架、航天器的姿态控制等。
4. 冶金：气缸在冶金行业中用于控制各种金属材料的压力和温度，实现金属的成型、热处理等工艺。
气缸的工作原理
气缸的工作原理一、概述气缸是一种常见的机械装置，用于将压缩空气或者气体转化为机械能，广泛应用于各种工业和机械设备中。
本文将详细介绍气缸的工作原理，包括气缸的结构、工作过程和应用领域。
二、气缸的结构气缸通常由气缸筒、活塞、活塞杆、密封件和进、出气口等组成。
1. 气缸筒：气缸筒是气缸的主体部份，通常由高强度的金属材料制成，具有良好的耐压性能和尺寸稳定性。
2. 活塞：活塞是气缸内部挪移的部件，通常由金属材料制成，具有一定的密封性能。
活塞与气缸筒之间的间隙通过密封件来实现密封。
3. 活塞杆：活塞杆与活塞连接，用于传递气缸内部的力量。
活塞杆通常由高强度的合金钢制成。
4. 密封件：密封件用于保持气缸内外的气体不互相泄漏。
常见的密封件有O型圈、活塞环等。
5. 进、出气口：进气口用于引入压缩空气或者气体，出气口用于排出气体。
三、气缸的工作过程气缸的工作过程通常包括进气、压缩、工作和排气四个阶段。
1. 进气阶段：气缸的进气阀门打开，外界空气通过进气口进入气缸内部。
活塞向下挪移，扩大气缸容积，使气体充分进入。
2. 压缩阶段：进气阀门关闭，活塞向上挪移，压缩气体。
在此过程中，气体的温度和压力逐渐升高。
3. 工作阶段：当气体被压缩到一定压力后，点火或者其他能量源将能量传递给气体，使气体发生爆炸或者燃烧。
气体的能量转化为机械能，推动活塞向下运动。
4. 排气阶段：工作完成后，排气阀门打开，活塞向上挪移，将废气排出气缸。
四、气缸的应用领域气缸广泛应用于各种机械设备和工业领域，如汽车发动机、压缩机、液压系统、机床、起重设备等。
1. 汽车发动机：气缸是汽车发动机的核心部件之一，用于将燃烧室内的压缩空气转化为机械能，驱动汽车运行。
2. 压缩机：气缸用于将大气中的空气压缩，提高气体的压力和密度，用于各种气体输送和处理系统。
3. 液压系统：气缸作为液压系统的执行元件，通过液压力将液体转化为机械能，实现各种运动和控制。
4. 机床：气缸广泛应用于机床设备中，用于实现工件夹持、进给、定位等功能，提高加工效率和精度。
气缸的工作原理
气缸的工作原理气缸是一种常见的机械装置，广泛应用于各种机械设备和工业领域。
它的工作原理是通过压缩空气或者液体来产生力和运动。
一、气缸的结构气缸通常由气缸筒、活塞、活塞杆、密封件和进出口阀等组成。
1. 气缸筒：气缸筒是气缸的主体部份，通常采用铸铁或者铝合金制成，具有一定的强度和刚度。
2. 活塞：活塞是气缸内部的挪移部件，它与气缸筒之间形成密封腔。
活塞通常采用铝合金制成，具有较好的密封性能和耐磨性。
3. 活塞杆：活塞杆连接活塞和外部机构，使活塞能够沿气缸筒轴向挪移。
活塞杆通常由钢材制成，具有足够的强度和刚度。
4. 密封件：密封件用于保持气缸内部的密封性，防止气体或者液体泄漏。
常见的密封件包括密封圈、密封垫等。
5. 进出口阀：进出口阀用于控制气缸内部压力的进出，通常由电磁阀或者手动阀控制。
二、气缸的工作原理基于压缩空气或者液体的性质，通过控制进出口阀的开闭来实现气缸的工作。
1. 气缸的压缩工作：当进口阀打开时，外部的压缩空气或者液体通过进口阀进入气缸内部，推动活塞向前挪移。
同时，出口阀关闭，阻挠气体或者液体的逆流。
当进口阀关闭时，活塞住手挪移，形成一定的压缩力。
2. 气缸的伸展工作：当出口阀打开时，气缸内部的压缩空气或者液体通过出口阀排出，活塞受到外部力的作用向后挪移。
同时，进口阀关闭，阻挠外部介质的进入。
当出口阀关闭时，活塞住手挪移，形成一定的伸展力。
3. 气缸的往复工作：通过控制进出口阀的开闭和工作节奏，可以实现气缸的往复运动，产生连续的力和运动。
三、气缸的应用领域气缸广泛应用于各个行业和领域，常见的应用包括：1. 工业自动化：气缸被广泛应用于各种自动化设备，如机床、搬运机械、包装机械等，用于实现工件的夹持、推拉、举升等动作。
2. 汽车工业：气缸在汽车发动机中起到重要的作用，通过控制气缸的压缩和爆燃，实现汽车的动力输出。
3. 建造工程：气缸被用于建造工程中的起重机、升降机等设备，用于实现货物的升降和运输。
气缸是什么工作原理
气缸是什么工作原理
气缸是一种常见的机械装置，用于将气体或液体转化为机械能。
它的工作原理基于波动力学原理，具体可以分为以下几个步骤：
1. 充气/充液：气缸的一端通过进气阀或进液口接收并充满气
体或液体。
同时，另一端的排气阀或出液口关闭，保持密封。
2. 压缩/推动：在充满气体或液体后，进气阀或进液口关闭，
排气阀或出液口打开。
这会导致气体或液体受到压力增加，产生向外推动的力。
这样的力通过柱塞或活塞传递给连杆。
3. 动力转移：推动力通过连杆传递到曲轴，曲轴将线性运动转化为旋转运动。
4. 排气/排液：Completes a full cycle. At the end of the cycle, the exhaust valve or outlet for fluid opens, allowing the compressed
gas or liquid to be released. Meanwhile, the intake valve or inlet closes to prepare for the next cycle.
气缸常用于内燃机、气动机械、液压机械以及液压刹车系统等领域。
通过不断重复上述工作原理，气缸可以反复进行往复运动，提供持续的机械能。
气缸工作原理
气缸工作原理气缸工作原理是指气缸在内部发生的工作过程和原理。
气缸通常是由一个活塞和一个气缸筒组成，通过气体的压力和体积变化来产生力和运动。
气缸工作原理的基本过程如下：1. 压缩过程：气缸内的活塞向气缸筒内挪移，使气体被压缩。
这个过程中，气缸内的体积减小，气体份子之间的碰撞频率增加，压力增加。
2. 燃烧过程：在气缸的压缩过程中，燃料和空气混合物被点燃，产生爆炸并释放出能量。
这个过程中，气缸内的压力迅速增加，推动活塞向下运动。
3. 排气过程：燃烧产生的废气被排出气缸。
活塞从气缸筒内挪移到气缸顶部，使气缸内的体积增大，废气被排出。
4. 进气过程：气缸内的活塞再次向下挪移，吸入新的燃料和空气混合物。
这个过程中，气缸内的体积增大，气体压力降低。
气缸工作原理的实际应用非常广泛，特殊是在内燃机中。
内燃机是一种利用燃料在气缸中燃烧产生高温高压气体来驱动活塞运动的装置。
它包括汽油发动机和柴油发动机两种类型。
在汽油发动机中，燃料和空气混合物被喷入气缸，通过火花塞点燃，产生爆炸并推动活塞运动。
这个过程被称为四冲程循环，包括进气冲程、压缩冲程、燃烧冲程和排气冲程。
柴油发动机的工作原理与汽油发动机类似，但燃料是柴油，而且没有火花塞。
柴油发动机通过压缩空气使其温度升高，然后喷入燃油，燃油在高温高压下自燃，推动活塞运动。
除了内燃机，气缸工作原理还应用于液压系统中。
液压系统利用液体的压力来产生力和运动。
液压气缸是液压系统的重要组成部份，通过液体的压力和体积变化来推动活塞运动。
总结起来，气缸工作原理是指气缸通过气体或者液体的压力和体积变化来产生力和运动的原理。
它在内燃机和液压系统中有着广泛的应用。
通过深入理解气缸工作原理，可以更好地理解和应用相关的机械和工程技术。
气缸工作原理
气缸工作原理气缸是一种常见的机械装置，广泛应用于各种工业领域。
它的工作原理是通过气体的压力产生力量，驱动活塞在气缸内做往复运动，从而实现机械装置的工作。
气缸通常由气缸筒、活塞、活塞杆、气缸盖和密封件等部分组成。
下面将详细介绍气缸的工作原理及其各个部分的功能。
1. 工作原理气缸的工作原理基于压力差。
当气缸内的气体被压缩时，气体的压力增加，从而产生一个力，推动活塞往前运动。
当气体被释放时，气体的压力减小，活塞则会往后退。
通过控制气体的压缩和释放，可以实现气缸的工作。
2. 气缸筒气缸筒是气缸的主体部分，通常由金属材料制成。
它具有一定的强度和刚度，能够承受气体的压力。
气缸筒内表面通常经过精细加工，以减小摩擦阻力，并提高密封性能。
3. 活塞活塞是气缸内部的移动部件，通常由金属材料制成。
它的形状类似一个圆柱体，与气缸筒内壁形成密封空间。
活塞的运动是由气体的压力驱动的，当气体压缩时，活塞会向前移动，当气体释放时，活塞则会向后退。
4. 活塞杆活塞杆是连接活塞和外部机械装置的部件。
它通常位于活塞的中心，并通过气缸盖上的密封件与外界隔离。
活塞杆的长度和直径会根据具体的应用需求进行设计。
5. 气缸盖气缸盖是气缸的顶部覆盖部分，通常由金属材料制成。
它的主要功能是保护气缸内部的零件，并提供密封性能，防止气体泄漏。
气缸盖上通常还会安装其他附件，如进气阀和排气阀等。
6. 密封件密封件是气缸中重要的部件，用于保持气缸内的气体不泄漏。
常见的密封件有活塞环、活塞杆密封圈和气缸盖密封圈等。
密封件通常采用耐磨、耐高温、耐腐蚀的材料制成，以确保气缸的密封性能。
7. 控制系统气缸的工作需要通过控制系统来实现。
控制系统通常包括气源、压力调节器、电磁阀和传感器等。
气源提供气体压力，压力调节器用于调节气体的压力大小，电磁阀用于控制气体的进出，传感器用于监测气缸的工作状态。
总结：气缸是一种通过气体压力产生力量的机械装置。
它的工作原理基于气体的压力差，通过控制气体的压缩和释放，驱动活塞在气缸内做往复运动。
气缸的原理各种气缸的原理
气缸的原理各种气缸的原理气缸是一种用于转化压力能为机械能的装置，常见于内燃机、液压系统和气动系统。
以下是几种常见气缸的原理解析。
1.内燃机气缸原理：内燃机气缸主要用于转化燃烧气体的压力能为机械能。
当混合气体进入汽缸时，气缸的活塞位置通常在上死点。
混合气体被喷入气缸后，活塞下行，并关闭进气门。
然后，活塞回到上行位置，压缩混合气体，推动活塞结束压缩行程。
接下来，火花塞产生火花点燃燃烧气体，使得活塞受燃烧气体的推力下行。
最后，活塞回到上行位置，并将排气门打开，排出燃烧后的废气。
2.液压气缸原理：液压气缸使用液体（通常为油）作为工作介质，通过油压力将其转化为机械能。
当压力油进入气缸时，推动活塞移动。
活塞上的密封件避免了液压能的泄漏。
液压油由液压泵供应，在液压气缸中形成压力。
活塞上的逆止阀控制了流向，使其在一个方向上移动。
通过控制液压油的流量和压力，可以精确地控制液压气缸的移动速度和力。
3.气动气缸原理：气动气缸使用压缩空气作为工作介质，将其转化为机械能。
当压缩空气进入气缸时，活塞受到推力而移动。
气缸上的密封件避免了气压的泄漏。
气动气缸的运动速度和力量可以通过调节进气压力和调节阀来控制。
4.蒸汽机气缸原理：蒸汽机气缸将蒸汽的热能转化为机械能。
在单缸蒸汽机中，蒸汽通过进气阀进入气缸，推动活塞向下运动。
然后，进气阀关闭并打开排气阀，蒸汽从气缸排出。
蒸汽机气缸是通过切断蒸汽的进入和排出来实现活塞的来回运动。
综上所述，气缸是一种将压力能转换为机械能的装置。
不同类型的气缸如内燃机气缸、液压气缸、气动气缸和蒸汽机气缸都利用不同的工作介质（如燃烧气体、液体或气体）来实现这一目标。
理解这些气缸的工作原理对于理解各种机械设备的运作过程非常重要。
气缸的工作原理及常见故障维修
引言：气缸是内燃机中的一个关键部件，它承担着将燃烧室与冷却系统隔离、产生必要的压力以及顺序完成气缸工作循环等重要任务。
然而，由于工作环境的恶劣和长时间的使用，气缸常常会遭受到一些故障和损坏。
本文将详细介绍气缸的工作原理以及常见的故障和维修方法。
概述：气缸可以看作是内燃机的心脏，它通过活塞和连杆的运动将燃烧室内的燃油混合气压缩并转化为机械能。
同时，它还能完成凸轮轴和气门等部件的工作。
然而，气缸在长时间使用过程中可能出现漏气、磨损、裂纹等问题，需要进行维修。
正文：一、气缸的工作原理1.1 气缸的结构1. 气缸体：承受气缸内部高压力的主体部分，通常由坚固的铁材料制成。
2. 活塞：与气缸内壁之间形成密封空间，并通过连杆传递功率。
3. 凸轮轴和气门：控制气缸内混合气的进出。
1.2 气缸的工作循环气缸的工作循环可以分为四个阶段：进气、压缩、燃烧和排气。
具体步骤如下：1. 进气：活塞往下运动，使气缸内形成低压，进气门开启，混合气进入。
2. 压缩：活塞往上运动，使混合气被压缩，进气门关闭。
3. 燃烧：汽油点火，混合气燃烧产生高温和高压。
4. 排气：活塞往上运动，废气经过排气门排出。
二、常见故障及原因2.1 漏气1. 活塞环磨损：活塞环老化或使用时间过长，导致活塞与气缸壁之间的密封性能下降。
2. 气缸体磨损：气缸表面变形或磨损，使密封性能减弱。
2.2 磨损1. 活塞磨损：长时间高温和高压下，活塞与气缸内壁摩擦，导致磨损和间隙变大。
2. 缸套磨损：活塞与气缸壁之间的间隙变大，引起缸套磨损。
2.3 裂纹1. 高温变形：长时间高温工作会使气缸体产生变形和应力集中，造成裂纹。
2. 制造缺陷：制造过程中存在缺陷，如气缸体内部有夹杂物或裂纹。
三、常见故障的维修方法3.1 漏气的维修1. 更换活塞环：将老化或磨损的活塞环更换为新的，保持活塞与气缸壁之间的密封性能。
2. 研磨气缸体：使用研磨机对气缸体进行修复，恢复其表面平整度和密封性。
气缸的工作原理
气缸的工作原理气缸是一种常见的机械装置，广泛应用于各种工业领域。
它的工作原理是基于气体力学和热力学原理，通过气体的压力和容积变化来实现机械运动。
气缸通常由气缸筒、活塞、活塞杆、密封件和进气/排气口等组成。
下面将详细介绍气缸的工作原理。
1. 压缩冲程：在气缸的压缩冲程中，气缸筒内的气体被压缩。
当活塞向上挪移时，气缸筒内的容积减小，导致气体的压力增加。
这是由于活塞在上升过程中将气体挤压在一起，使气体份子之间的碰撞频率增加，从而增加了气体的压力。
2. 燃烧冲程：在气缸的燃烧冲程中，混合气体被点火燃烧。
当活塞接近上止点时，点火系统将点火火花发送到气缸中的混合气体中，引起燃烧。
燃烧产生的高温和高压气体推动活塞向下运动，同时释放出能量。
3. 排气冲程：在气缸的排气冲程中，燃烧产生的废气被排出。
当活塞向上挪移时，废气通过排气口排出气缸。
这是通过打开排气门或者排气阀来实现的，使废气从气缸中流出。
4. 进气冲程：在气缸的进气冲程中，新鲜空气被吸入。
当活塞接近下止点时，进气门或者进气阀打开，允许新鲜空气进入气缸。
这样，气缸内的压力降低，形成负压，使空气被吸入。
以上是气缸的基本工作原理。
在实际应用中，气缸通常与其他机械装置配合使用，如活塞发动机、液压系统等。
不同类型的气缸有不同的结构和工作方式，但其基本原理都是利用气体的压力和容积变化来实现机械运动。
需要注意的是，气缸的工作原理中涉及到的压力、温度、容积等参数会受到多种因素的影响，如气缸的设计、材料、工作环境等。
因此，在实际应用中，需要根据具体情况进行合理设计和调整，以确保气缸的正常工作和性能。
希翼以上内容能够详细解答您关于气缸工作原理的疑问。
如有其他问题，请随时提问。
气缸的工作原理
气缸的工作原理一、概述气缸是一种常见的机械装置，广泛应用于各个行业，特别是在发动机、压缩机和液压系统中。
它的工作原理主要涉及气体的压力变化和活塞的运动，通过这种方式将气体能量转化为机械能。
二、工作原理1. 活塞运动气缸内部有一个活塞，它可以沿着气缸的轴向运动。
当气缸内的气体受到压力作用时，活塞会受到推力并沿着轴向移动。
这个推力是由气体的压力和活塞的面积决定的，可以用公式F = P * A来表示，其中F是推力，P是气体的压力，A是活塞的面积。
2. 气体压力变化在气缸中，气体的压力会随着活塞的运动而发生变化。
当活塞向气缸内移动时，气体被压缩，压力增加；当活塞向气缸外移动时，气体被拉伸，压力减小。
这种压力变化是由活塞和气缸之间的空间体积变化引起的。
3. 工作循环气缸的工作循环可以分为四个阶段：吸气、压缩、燃烧和排气。
在吸气阶段，活塞向外移动，气缸内的气体被拉伸，形成负压，吸入新鲜气体。
在压缩阶段，活塞向内移动，气体被压缩，压力增加。
在燃烧阶段，燃料与空气混合并点燃，产生高温高压气体，推动活塞向外移动。
在排气阶段，活塞再次向内移动，将燃烧产生的废气排出。
三、应用领域气缸广泛应用于各个行业，以下是一些常见的应用领域：1. 内燃机：气缸是内燃机的核心部件之一，用于将燃料燃烧产生的能量转化为机械能，驱动发动机的工作。
2. 压缩机：气缸用于将气体压缩，增加气体的压力，常见于空气压缩机和冷冻压缩机等设备。
3. 液压系统：气缸作为液压系统的执行元件，用于将液压能转化为机械能，实现各种工程机械的运动控制。
4. 汽车制动系统：气缸用于制动系统中的制动器，通过气压信号控制制动器的工作，实现汽车的制动功能。
5. 工业自动化：气缸作为执行元件，广泛应用于自动化设备中，如机械手臂、流水线等，实现各种运动和操作。
四、气缸的性能指标1. 推力：气缸的推力是指气缸能够产生的最大推力，它取决于气体的压力和活塞的面积。
2. 行程：气缸的行程是指活塞在气缸内运动的最大距离，它决定了气缸的工作范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气缸的工作原理1.2.1 单作用气缸单作用气缸只有一腔可输入压缩空气，实现一个方向运动。
其活塞杆只能借助外力将其推回；通常借助于弹簧力，膜片张力，重力等。
其原理及结构见图42.2-2。
图42.2-2 单作用气缸1—缸体；2—活塞；3—弹簧；4—活塞杆；单作用气缸的特点是：1）仅一端进（排）气，结构简单，耗气量小。
2）用弹簧力或膜片力等复位，压缩空气能量的一部分用于克服弹簧力或膜片张力，因而减小了活塞杆的输出力。
3）缸内安装弹簧、膜片等，一般行程较短；与相同体积的双作用气缸相比，有效行程小一些。
4）气缸复位弹簧、膜片的张力均随变形大小变化，因而活塞杆的输出力在行进过程中是变化的。
由于以上特点，单作用活塞气缸多用于短行程。
其推力及运动速度均要求不高场合，如气吊、定位和夹紧等装置上。
单作用柱塞缸则不然，可用在长行程、高载荷的场合。
1.2.2 双作用气缸双作用气缸指两腔可以分别输入压缩空气，实现双向运动的气缸。
其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。
此类气缸使用最为广泛。
1）双活塞杆双作用气缸双活塞杆气缸有缸体固定和活塞杆固定两种。
其工作原理见图42.2-3。
缸体固定时，其所带载荷（如工作台）与气缸两活塞杆连成一体，压缩空气依次进入气缸两腔（一腔进气另一腔排气），活塞杆带动工作台左右运动，工作台运动范围等于其有效行程s的3倍。
安装所占空间大，一般用于小型设备上。
活塞杆固定时，为管路连接方便，活塞杆制成空心，缸体与载荷（工作台）连成一体，压缩空气从空心活塞杆的左端或右端进入气缸两腔，使缸体带动工作台向左或向左运动，工作台的运动范围为其有效行程s的2倍。
适用于中、大型设备。
图42.2-3 双活塞杆双作用气缸a）缸体固定；b）活塞杆固定1—缸体；2—工作台；3—活塞；4—活塞杆；5—机架双活塞杆气缸因两端活塞杆直径相等，故活塞两侧受力面积相等。
当输入压力、流量相同时，其往返运动输出力及速度均相等。
2）缓冲气缸对于接近行程末端时速度较高的气缸，不采取必要措施，活塞就会以很大的力（能量）撞击端盖，引起振动和损坏机件。
为了使活塞在行程末端运动平稳，不产生冲击现象。
在气缸两端加设缓冲装置，一般称为缓冲气缸。
缓冲气缸见图42.2-4，主要由活塞杆1、活塞2、缓冲柱塞3、单向阀5、节流阀6、端盖7等组成。
其工作原理是：当活塞在压缩空气推动下向右运动时，缸右腔的气体经柱塞孔4及缸盖上的气孔8排出。
在活塞运动接近行程末端时，活塞右侧的缓冲柱塞3将柱塞孔4堵死、活塞继续向右运动时，封在气缸右腔内的剩余气体被压缩，缓慢地通过节流阀6及气孔8排出，被压缩的气体所产生的压力能如果与活塞运动所具有的全部能量相平衡，即会取得缓冲效果，使活塞在行程末端运动平稳，不产生冲击。
调节节流阀6阀口开度的大小，即可控制排气量的多少，从而决定了被压缩容积（称缓冲室）内压力的大小，以调节缓冲效果。
若令活塞反向运动时，从气孔8输入压缩空气，可直接顶开单向阀5，推动活塞向左运动。
如节流阀6阀口开度固定，不可调节，即称为不可调缓冲气缸。
图42.2-4 缓冲气缸1—活塞杆；2—活塞；3—缓冲柱塞；4—柱塞孔；5—单向阀6—节流阀；7—端盖；8—气孔气缸所设缓冲装置种类很多，上述只是其中之一，当然也可以在气动回路上采取措施，达到缓冲目的。
1.2.3 组合气缸组合气缸一般指气缸与液压缸相组合形成的气-液阻尼缸、气-液增压缸等。
众所周知，通常气缸采用的工作介质是压缩空气，其特点是动作快，但速度不易控制，当载荷变化较大时，容易产生“爬行”或“自走”现象；而液压缸采用的工作介质是通常认为不可压缩的液压油，其特点是动作不如气缸快，但速度易于控制，当载荷变化较大时，采用措施得当，一般不会产生“爬行”和“自走”现象。
把气缸与液压缸巧妙组合起来，取长补短，即成为气动系统中普遍采用的气-液阻尼缸。
气-液阻尼缸工作原理见图42.2-5。
实际是气缸与液压缸串联而成，两活塞固定在同一活塞杆上。
液压缸不用泵供油，只要充满油即可，其进出口间装有液压单向阀、节流阀及补油杯。
当气缸右端供气时，气缸克服载荷带动液压缸活塞向左运动（气缸左端排气），此时液压缸左端排油，单向阀关闭，油只能通过节流阀流入液压缸右腔及油杯内，这时若将节流阀阀口开大，则液压缸左腔排油通畅，两活塞运动速度就快，反之，若将节流阀阀口关小，液压缸左腔排油受阻，两活塞运动速度会减慢。
这样，调节节流阀开口大小，就能控制活塞的运动速度。
可以看出，气液阻尼缸的输出力应是气缸中压缩空气产生的力（推力或拉力）与液压缸中油的阻尼力之差。
图42.2-5 气-液阻尼缸1—节流阀；2—油杯；3—单向阀；4—液压缸；5—气缸；6—外载荷气-液阻尼缸的类型有多种。
按气缸与液压缸的连接形式，可分为串联型与并联型两种。
前面所述为串联型，图42.2-6为并联型气-液阻尼缸。
串联型缸体较长；加工与安装时对同轴度要求较高；有时两缸间会产生窜气窜油现象。
并联型缸体较短、结构紧凑；气、液缸分置，不会产生窜气窜油现象；因液压缸工作压力可以相当高，液压缸可制成相当小的直径（不必与气缸等直径）；但因气、液两缸安装在不同轴线上，会产生附加力矩，会增加导轨装置磨损，也可能产生“爬行”现象。
串联型气-液阻尼缸还有液压缸在前或在后之分，液压缸在后参见图42.2-5，液压缸活塞两端作用面积不等，工作过程中需要储油或补油，油杯较大。
如将液压缸放在前面（气缸在后面），则液压缸两端都有活塞杆，两端作用面积相等，除补充泄漏之外就不存在储油、补油问题，油杯可以很小。
图42.2-6 并联型气-液阻尼缸1—液压缸；2—气缸按调速特性可分为：1）慢进慢退式；2）慢进快退式；3）快进慢进快退式。
其调速特性及应用见表42.2-3。
就气-液阻尼缸的结构而言，尚可分为多种形式：节流阀、单向阀单独设置或装于缸盖上；单向阀装在活塞上（如挡板式单向阀）；缸壁上开孔、开沟槽、缸内滑柱式、机械浮动联结式、行程阀控制快速趋近式等。
活塞上有挡板式单向阀的气-液阻尼缸见图42.2-7。
活塞上带有挡板式单向阀，活塞向右运动时，挡板离开活塞，单向阀打开，液压缸右腔的油通过活塞上的孔（即挡板单向阀孔）流至左腔，实现快退，用活塞上孔的多少和大小来控制快退时的速度。
活塞向左运动时，挡板挡住活塞上的孔，单向阀关闭，液压缸左腔的油经节流阀流至右腔（经缸外管路）。
调节节流阀的开度即可调节活塞慢进的速度。
其结构较为简单，制造加工较方便。
图42.2-8为采用机械浮动联接的快速趋近式气-液阻尼缸原理图。
靠液压缸活塞杆端部的T形顶块与气缸活塞杆端部的拉钩间有一空行程s1，实现空程快速趋近，然后再带动液压缸活塞，通过节流阻尼，实现慢进。
返程时也是先走空行程s1，再与液压活塞一起运动，通过单向阀，实现快退。
表42.2-3 气-液阻尼缸调速特性及应用图42.2-7 活塞上有挡板式单向阀的气-液阻尼缸图42.2-8 浮动联接气-液阻尼缸原理图1—气缸；2—顶丝；3—T形顶块；4—拉钩；5—液压缸图42.2-9 是又一种浮动联接气-液阻尼缸。
与前者的区别在于：T形顶块和拉钩装设位置不同，前者设置在缸外部。
后者设置在气缸活塞杆内，结构紧凑但不易调整空行程s1（前者调节顶丝即可方便调节s1的大小）。
1.2.4 特殊气缸（1）冲击气缸图42.2-9 浮动联接气-液阻尼缸冲击气缸是把压缩空气的能量转化为活塞、活塞杆高速运动的能量，利用此动能去做功。
冲击气缸分普通型和快排型两种。
1）普通型冲击气缸普通型冲击气缸的结构见图42.2-10。
与普通气缸相比，此种冲击气缸增设了蓄气缸1和带流线型喷气口4及具有排气孔3的中盖2。
其工作原理及工作过程可简述为如下五个阶段（见图42.2-11）：第一阶段：复位段。
见图42.2-10和图42.2-11a，接通气源，换向阀处复位状态，孔A进气，孔B排气，活塞5在压差的作用下，克服密封阻力及运动部件重量而上移，借助活塞上的密封胶垫封住中盖上的喷气口4。
中盖和活塞之间的环形空间C经过排气小孔3与大气相通。
最后，活塞有杆腔压力升高至气源压力，蓄气缸内压力降至大气压力。
第二阶段：储能段。
见图42.2-10和图42.2-11b，换向阀换向，B孔进气充入蓄气缸腔内，A孔排气。
由于蓄气缸腔内压力作用在活塞上的面积只是喷气口4的面积，它比有杆腔压力作用在活塞上的面积要小得多，故只有待蓄气缸内压力上升，有杆腔压力下降，直到下列力平衡方程成立时，活塞才开始移动。
式中 d——中盖喷气口直径（m）；p30——活塞开始移动瞬时蓄气缸腔内压力（绝对压力）（Pa）；p20——活塞开始移动瞬时有杆腔内压力（绝对压力）（Pa）；G——运动部件（活塞、活塞杆及锤头号模具等）所受的重力（N）；D——活塞直径（m）；d1——活塞杆直径（m）；Fƒ0——活塞开始移动瞬时的密封摩擦力（N）。
若不计式（42.2-1）中G和Fƒ0项，且令d=d1，，则当时，活塞才开始移动。
这里的p20、p30均为绝对压力。
可见活塞开始移动瞬时，蓄气缸腔与有杆腔的压力差很大。
这一点很明显地与普通气缸不同。
图42.2-10 普通型冲击气缸第三阶段：冲击段。
活塞开始移动瞬时，蓄气缸腔内压力p30可认为已达气源压力p s，同时，容积很小的无杆腔（包括环形空间C）通过排气孔3与大气相通，故无杆腔压力p10等于大气压力p a。
由于p a/p s大于临界压力比0.528，所以活塞开始移动后，在最小流通截面处（喷气口与活塞之间的环形面）为声速流动，使无杆腔压力急剧增加，直至与蓄气缸腔内压力平衡。
该平衡压力略低于气源压力。
以上可以称为冲击段的第I区段。
第I区段的作用时间极短（只有几毫秒）。
在第I区段，有杆腔压力变化很小，故第I区段末，无杆腔压力p1（作用在活塞全面积上）比有杆腔压力p2（作用在活塞杆侧的环状面积上）大得多，活塞在这样大的压差力作用下，获得很高的运动加速度，使活塞高速运动，即进行冲击。
在此过程B 口仍在进气，蓄气缸腔至无杆腔已连通且压力相等，可认为蓄气-无杆腔内为略带充气的绝热膨胀过程。
同时有杆腔排气孔A通流面积有限，活塞高速冲击势必造成有杆腔内气体迅速压缩（排气不畅），有杆腔压力会迅速升高（可能高于气源压力）这必将引起活塞减速，直至下降到速度为0。
以上可称为冲击段的第Ⅱ区段。
可认为第Ⅱ区段的有杆腔内为边排气的绝热压缩过程。
整个冲击段时间很短，约几十毫秒。
见图42.2-11c。
图42.2-11 普通型冲击气缸的工作原理1—蓄气缸；2—中盖；3—排气孔；4—喷气口；5—活塞第四阶段：弹跳段。
在冲击段之后，从能量观点来说，蓄气缸腔内压力能转化成活塞动能，而活塞的部分动能又转化成有杆腔的压力能，结果造成有杆腔压力比蓄气-无杆腔压力还高，即形成“气垫”，使活塞产生反向运动，结果又会使蓄气-无杆腔压力增加，且又大于有杆腔压力。
