温压补偿
温压补偿
实际流体参数与节流装置设计时所采用的流体参数不同时的的处理:
根据基本公式:
M=α×ε×π/4 ×d 2 P ∆⨯ρ
如实际流体参数(温度、压力)与设计时所采用的流体参数不一致，则流体密度ρ会改变，应对已有的节流装置重新计算流量和差压之间的关系。
在相同的 △P 下, 流体密度ρ的变化将使M 值改变，因此应对M 值乘以修正系数b ，则: b=J S
ρρ
式中, ρS 为实际工作状态下, 节流件上游侧取压孔处的流体密度;
ρJ 为计算节流件时, 采用的节流件上游侧取压孔处的流体密度;
也可根据流体密度ρ与温度、压力等参数的函数关系(理论的或经验的)，直接用各参数的变化来表示，这时修正系数b 可为下列形式：
流体为气体时： b=S J S J
S J Z P T Z P T 111111⨯⨯⨯⨯
式中： T 1J 、P 1J 、Z 1J 、分别为计算节流件时，采用的节流件上游侧取压孔处的流体的绝对温度（K ）、绝对压力（与P 1S 用同样单位）和压缩系数； T 1S 、P 1S 、Z 1S 、分别为在实际工作状态下节流件上游侧取压孔处的流体的绝对温度（K ）、绝对压力（与P 1J 用同样单位）和压缩系数。
涡街流量计温压补偿公式
涡街流量计温压补偿公式
涡街流量计温压补偿是用来补偿热能内吸收失灵的现象的一种计算公式。
该公式用来改变温度和压力的影响，从而确保当前流量计的正确性和准确性。
为了计算涡街流量计温压补偿公式，必须有准确的测量值，这些测量值包括：压力p，温度t，涡街流量计的容量M1，温度修正后的容量M2，压力修正后的容量M3，正常状态下的容量M4。
将以上测量值代入涡街流量计温压补偿公式：K（T-t）M1/pM4 =M2/M3，可以用来比较温度和压力的变化，从而调整涡街流量的测量结果。
通常来说，在调整之前，应先测量当前的实际流量，并将它与参照值进行比较，然后再根据计算的温度和压力补偿比值修正流量值。
如果在某一条件下，温压补偿比值较大，则可以恢复涡街流量计原来的测量精度。
在温压补偿公式中，温度T代表参照温度，t代表待补偿温度，K代表涡街流量计温度系数，它是这台涡街流量计被校准后用来测量涡街流量的有效性和可靠性的量值，p代表参照压力，M1代表涡街流量计在正常状态下的容量，M2代表温度修正后的容量，M3代表压力修正的容量，M4代表涡街流量计正常状态下的容量。
涡街流量计温压补偿公式旨在改变温度和压力的影响，以确保涡街流量在某些变化后仍然能够准确可靠地测量，为此，必须准确测量涡街流量计温压补偿公式中所需的测量值，并且按照公式要求的标准来计算温压补偿比值。
估测出的温压补偿比值可以帮助我们验证该流量计的准确性，从而调整流量测量的结果，进而保持涡街流量计的准确与可靠性。
超声波流量计温压补偿依据

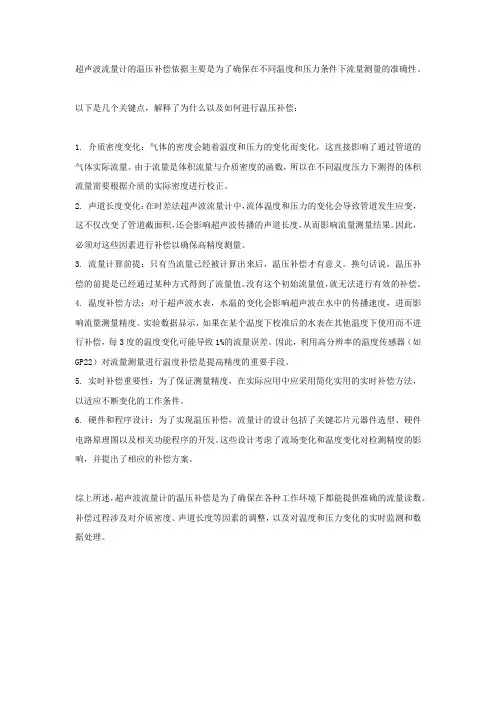

超声波流量计的温压补偿依据主要是为了确保在不同温度和压力条件下流量测量的准确性。
以下是几个关键点，解释了为什么以及如何进行温压补偿：1. 介质密度变化：气体的密度会随着温度和压力的变化而变化，这直接影响了通过管道的气体实际流量。
由于流量是体积流量与介质密度的函数，所以在不同温度压力下测得的体积流量需要根据介质的实际密度进行校正。
2. 声道长度变化：在时差法超声波流量计中，流体温度和压力的变化会导致管道发生应变，这不仅改变了管道截面积，还会影响超声波传播的声道长度，从而影响流量测量结果。
因此，必须对这些因素进行补偿以确保高精度测量。
3. 流量计算前提：只有当流量已经被计算出来后，温压补偿才有意义。
换句话说，温压补偿的前提是已经通过某种方式得到了流量值。
没有这个初始流量值，就无法进行有效的补偿。
4. 温度补偿方法：对于超声波水表，水温的变化会影响超声波在水中的传播速度，进而影响流量测量精度。
实验数据显示，如果在某个温度下校准后的水表在其他温度下使用而不进行补偿，每3度的温度变化可能导致1%的流量误差。
因此，利用高分辨率的温度传感器（如GP22）对流量测量进行温度补偿是提高精度的重要手段。
5. 实时补偿重要性：为了保证测量精度，在实际应用中应采用简化实用的实时补偿方法，以适应不断变化的工作条件。
6. 硬件和程序设计：为了实现温压补偿，流量计的设计包括了关键芯片元器件选型、硬件电路原理图以及相关功能程序的开发。
这些设计考虑了流场变化和温度变化对检测精度的影响，并提出了相应的补偿方案。
综上所述，超声波流量计的温压补偿是为了确保在各种工作环境下都能提供准确的流量读数。
补偿过程涉及对介质密度、声道长度等因素的调整，以及对温度和压力变化的实时监测和数据处理。
温压补偿原理

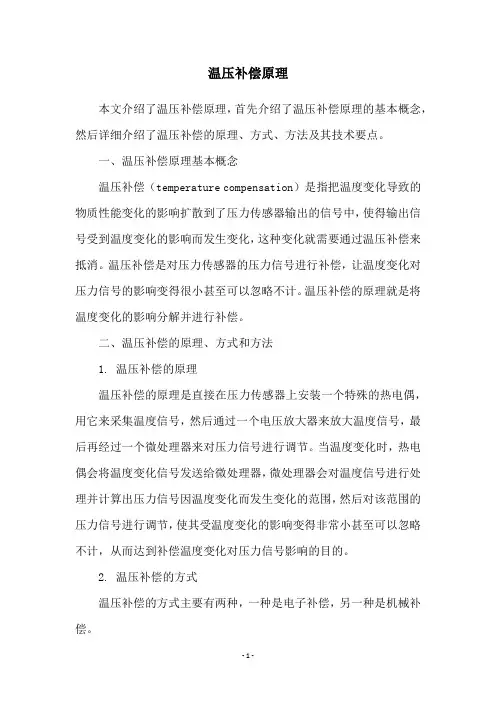

温压补偿原理
本文介绍了温压补偿原理，首先介绍了温压补偿原理的基本概念，然后详细介绍了温压补偿的原理、方式、方法及其技术要点。
一、温压补偿原理基本概念
温压补偿（temperature compensation）是指把温度变化导致的物质性能变化的影响扩散到了压力传感器输出的信号中，使得输出信号受到温度变化的影响而发生变化，这种变化就需要通过温压补偿来抵消。
温压补偿是对压力传感器的压力信号进行补偿，让温度变化对压力信号的影响变得很小甚至可以忽略不计。
温压补偿的原理就是将温度变化的影响分解并进行补偿。
二、温压补偿的原理、方式和方法
1. 温压补偿的原理
温压补偿的原理是直接在压力传感器上安装一个特殊的热电偶，用它来采集温度信号，然后通过一个电压放大器来放大温度信号，最后再经过一个微处理器来对压力信号进行调节。
当温度变化时，热电偶会将温度变化信号发送给微处理器，微处理器会对温度信号进行处理并计算出压力信号因温度变化而发生变化的范围，然后对该范围的压力信号进行调节，使其受温度变化的影响变得非常小甚至可以忽略不计，从而达到补偿温度变化对压力信号影响的目的。
2. 温压补偿的方式
温压补偿的方式主要有两种，一种是电子补偿，另一种是机械补偿。
气体温压补偿方法介绍
气体温压补偿方法介绍1 常见气体的定义1.1过热蒸汽的定义：蒸汽在当前压力下的温度高于在该压力下液相的沸腾温度时，称该蒸汽处于过热状态。
1.2 饱和蒸汽：当液体在有限的密闭空间中蒸发时，液体分子通过液面进入上面空间，成为蒸汽分子。
由于蒸汽分子处于紊乱的热运动之中，它们相互碰撞，并和容器壁以及液面发生碰撞，在和液面碰撞时，有的分子则被液体分子所吸引，而重新返回液体中成为液体分子。
开始蒸发时，进入空间的分子数目多于返回液体中分子的数目，随着蒸发的继续进行，空间蒸汽分子的密度不断增大，因而返回液体中的分子数目也增多。
当单位时间内进入空间的分子数目与返回液体中的分子数目相等时，则蒸发与凝结处于动平衡状态，这时虽然蒸发和凝结仍在进行，但空间中蒸汽分子的密度不再增大，此时的状态称为饱和状态。
在饱和状态下的液体称为饱和液体，其蒸汽称为干饱和蒸汽（也称饱和蒸汽）。
饱和状态下的液体和蒸汽的温度称为饱和温度，与饱和温度相对应的饱和蒸汽的压力称为饱和压力。
实验指出，对于某一液体来说，它的饱和压力和饱和温度之间，存在着一一对应的关系。
1.3理想气体的定义：理想气体是指任意压力和任意温度下其状态均符合PV = NRT的气体。
若要具有这种性质，理想气体必须有如下特征：1）分子本身没有体积。
若有体积，在T恒定、压力P→∞时（PVm）不能保证为常数。
2）分子间无相互作用力。
若有相互作用，在T恒定时，压力p=（n/V）RT ∝无法满足，因为分子间的相互作用会影响压力。
n实际气体性质：压力小，温度高时分子间相互作用小，体积较大，所以行为接近理想气体。
难液化的气体如H2、N2、O2等通常可认为是理想气体。
2常见气体的补偿方式2.1过热蒸汽：过热蒸汽温压补偿系列共有两个模块：COMPENSATE和EXHSTEAM，两个模块在AdvanTrol3.16、AdvanTrol3.18、AdvanTrol Pro2.02、WebField控制软件四个控制软件的图形化编程软件的辅助模块系列的输入模块中。
温压补偿公式
9.341 13.456 17.664 21.919 26.176 30.383 34.502 38.915 42.432 46.238 49.916 53.439
9.745 13.874 18.088 22.346 26.599 30.799 34.909 38.915 42.817 46.612 50.276 53.782
2.414 3.356 4.333 5.339 6.380 7.454 8.560 9.700 10.872 12.067 13.397 14.610 15.697 16.890 18.056
2.506 3.452 4.432 5.442 6.486 7.563 8.673 9.816 10.991 12.188 13.397 14.610 15.817 17.008 18.170
1400 8.952 9.065 9.178 9.291 9.405 9.519 9.634 9.748 9.863 9.979 150010.09410.21010.32510.44110.58810.67410.79010.90711.02411.141 160011.25711.37411.49111.60811.72511.84211.95912.07612.19312.310 170012.42612.54312.65912.77612.89213.00813.12413.23913.35413.470 180013.58513.69913.814 — — — — — — —
镍铬-铜镍(康铜)热电偶分度表（分度号： E） (参考端温度为0℃) 温 0 10 20 30 度 热 电 动 势 mV ℃ 0 0.000 0.591 1.192 1.801 100 6.317 6.996 7.683 8.377 200 13.419 14.161 14.909 15.661 300 21.033 21.814 22.597 23.383 400 28.943 29.744 30.546 31.350 500 36.999 37.808 38.617 39.426 600 45.085 45.891 46.697 47.502 700 53.110 53.907 54.703 55.498 800 61.022 61.806 62.588 63.368 900 68.783 69.549 70.313 71.075 1000 76.358 — — —
温压补偿计算公式
温压补偿计算公式匸I (未知)S12007-10-28 1:01:00 公式：流量F=P3*SQRT(C1/(273+P2)*(P1+101)/C2)参数：C1 :设计温度（K）C2 :设计压力（KPa）P1 :实际压力（Kpa ）P2 :实际温度「C）P3 :未补偿前流量三、燃烧控制原理及实现策略（1 ）温压补偿在气体流量控制中，由于气体所处的温度、压力不同，需要进行温压补偿。
计算公式如下：SQR[INT （A/B ）*INT （C/D ）空气流量温压补偿设K1，参数如下：A ——AI1.11 （空气压力）+1.02*10人4;B ——1.02*10A4+8.5*10A2;C ——（2.72+4.00）*10人2;D——AI5.1（燃烧空气冷却水温度）+2.73*10人2;按公式计算出的数值K1传入AOC149中，各空气流量变送器的实测数值乘以此稳压补偿后，再参与计算和控制。
煤气流量稳压补偿K2，参数如下：A ——AI1.16（煤气压力）+1.02*10人4;B ——1.02*10人4+6.5*10人2;C ——（2.73+3.00）*10人2;D——AI5.9 （废气温度）+2.73*10人2;计算出的数值K2传入AOC150中，各煤气流量变送器的实际测量值乘以该稳压补偿系数后，再参与计算和控制。
四在气体流量控制中，由于气体所处的温度、压力不同，需进行温压补偿。
在本加热炉燃烧控制中，空气流量温压补偿设为K1计算公式如下：K l=SQR[niT 次TUT （C/D）] ⑴式中iSQR—方INT-取整A—AIL 1 HL 02 X 】『B—1.02K 1V+B 10(C—(2. 72+4. 00)x L0ED —AM. 1+2.73 x 10E^11*11 —空医变送器AI5,1—空气燃烧热电偶冷却水温度按式⑴计算出的数值K1放在AOC149中，各空气流量变送器测的实际数值乘以此稳压补偿, 在参与计算与控制。
谈谈燃气计量中的温压补偿
谈谈燃气计量中的温压补偿摘要：燃气计量中的温压补偿是确保燃气计量准确性的一项重要措施。
本文将从燃气计量的基本原理出发，介绍燃气计量中的温压补偿的概念、作用、方法和实现过程，并针对其在实际生产中的应用进行探讨。
关键词：燃气计量，温压补偿，准确性，方法，应用正文：一、燃气计量基本原理燃气计量是指对燃气进行量的测量，其目的是了解燃气的用量、流量及用气质量等参数。
燃气计量的基本原理是根据热力学理论，通过测量燃气的压力、温度和流量等参数来确定其实际用量。
其中，温度和压力是燃气计量中最为关键的两个参数，因为它们直接影响到计量结果的准确性。
二、温压补偿的定义燃气计量中的温压补偿是指通过测量燃气的压力和温度，然后根据燃气在不同温度和压力下的物理性质进行换算，将计量结果修正为标准状态下的计量结果，从而确保计量结果的准确性。
三、温压补偿的作用燃气在不同的温度和压力下，其物理性质会发生变化，从而产生测量误差。
温压补偿的作用就是根据燃气在不同温度和压力下的物理性质进行换算，消除测量误差，从而确保计量结果的准确性。
四、温压补偿的方法温压补偿的方法主要有两种：一种是通过手动调整燃气计量计算结果，另一种是安装自动化温压补偿装置，实现自动化计算和修正。
手动调整燃气计量计算结果需要通过测量燃气的温度和压力，在计算燃气用量时进行手动修正，其缺点在于需要专业技术人员进行操作，而且容易出现计算错误、漏算等问题。
自动化温压补偿装置则是通过安装专门的计量仪器，实现对燃气的温度和压力进行实时检测和计算，并根据检测结果自动修正燃气计量结果，从而实现计量过程的自动化。
五、温压补偿的实现过程温压补偿的实现过程主要包括以下四个步骤：1.测量燃气的温度和压力2.计算燃气在标准状态下的容积和质量3.修正计量结果4.输出计量结果在实际生产中，温压补偿通常是放在计量仪表与计量系统之间，通过加装温压传感器，并根据温压传感器输出的信号进行燃气量的修正。
六、温压补偿的应用温压补偿在燃气计量中具有广泛的应用，并已成为现代燃气计量的必备技术之一。
罗斯蒙特温压补偿差压流量计工作原理
罗斯蒙特温压补偿差压流量计工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 简介罗斯蒙特温压补偿差压流量计是一种常用于工业领域的流量测量仪器。
温压补偿计算公式
温压补偿计算公式(未知) 2007-10-28 1:01:00 公式：流量F=P3*SQRT(C1/(273+P2)*(P1+101)/C2)参数：C1：设计温度（K）C2：设计压力（KPa）P1：实际压力（Kpa）P2：实际温度（℃）P3：未补偿前流量三、燃烧控制原理及实现策略（1）温压补偿在气体流量控制中，由于气体所处的温度、压力不同，需要进行温压补偿。
计算公式如下：SQR[INT（A/B）*INT（C/D）空气流量温压补偿设K1，参数如下：A——AI1.11（空气压力）+1.02*10^4;B——1.02*10^4+8.5*10^2;C——(2.72+4.00)*10^2;D——AI5.1(燃烧空气冷却水温度)+2.73*10^2;按公式计算出的数值K1传入AOC149中，各空气流量变送器的实测数值乘以此稳压补偿后，再参与计算和控制。
煤气流量稳压补偿K2，参数如下：A——AI1.16(煤气压力)+1.02*10^4;B——1.02*10^4+6.5*10^2;C——(2.73+3.00)*10^2;D——AI5.9（废气温度）+2.73*10^2;计算出的数值K2传入AOC150中，各煤气流量变送器的实际测量值乘以该稳压补偿系数后，再参与计算和控制。
四在气体流量控制中,由于气体所处的温度、压力不同，需进行温压补偿。
在本加热炉燃烧控制中，空气流量温压补偿设为K1计算公式如下:按式(1)计算出的数值K1放在AOC149中，各空气流量变送器测的实际数值乘以此稳压补偿，在参与计算与控制。
煤气流量温压补偿设为K2,按式(2)计算出的数值K2放在AOC150中，各煤气流量变送器测的实际数值乘以此稳压补偿，在参与计算与控制。
温压补偿计算公式
温压补偿计算公式-CAL-FENGHAI.-(YICAI)-Company One1
温压补偿计算公式
(未知) 2007-10-28 1:01:00公式：流量F=P3*SQRT(C1/(273+P2)*(P1+101)/C2)
参数：
C1：设计温度（K）
C2：设计压力（KPa）
P1：实际压力（Kpa）
P2：实际温度（℃）
?P3：未补偿前流量
三、燃烧控制原理及实现策略（1）温压补偿在气体流量控制中，由于气体所处的温度、压力不同，需要进行温压补偿。
计算公式如下：SQR[INT（A/B）*INT（C/D）空气流量温压补偿设K1，参数如下：A——（空气压力）
+*10^4;B——*10^4+*10^2;C——+*10^2;D——(燃烧空气冷却水温度)+*10^2;
按公式计算出的数值K1传入AOC149中，各空气流量变送器的实测数值乘以此稳压补偿后，再参与计算和控制。
煤气流量稳压补偿K2，参数如下：A——(煤气压力)+*10^4;B——*10^4+*10^2;C——+*10^2;D——（废气温度）+*10^2;
计算出的数值K2传入AOC150中，各煤气流量变送器的实际测量值乘以该稳压补偿系数后，再参与计算和控制。
四
在气体流量控制中,由于气体所处的温度、压力不同，需进行温压补偿。
在本加热炉燃烧控制中，空气流量温压补偿设为K1计算公式如下:
按式(1)计算出的数值K1放在AOC149中，各空气流量变送器测的实际数值乘以此稳压补偿，在参与计算与控制。
煤气流量温压补偿设为K2,
按式(2)计算出的数值K2放在AOC150中，各煤气流量变送器测的实际数值乘以此稳压补偿，在参与计算与控制。
饱和蒸汽和过热蒸汽温压补偿
饱和蒸汽和过热蒸汽温压补偿什么是饱和蒸汽和过热蒸汽？在了解饱和蒸汽和过热蒸汽的温压补偿之前，我们首先需要了解什么是饱和蒸汽和过热蒸汽。
饱和蒸汽是指在一定温度下经过蒸发后，与液体组成平衡的蒸汽状态。
当水加热至其沸点时，液体与蒸汽之间的转换达到平衡，此时所得到的蒸汽被称为饱和蒸汽。
饱和蒸汽的温度取决于系统中的压力，在某一特定压力下，饱和蒸汽的温度是固定的。
过热蒸汽是指在饱和蒸汽状态下再加热，使其温度高于饱和蒸汽温度的蒸汽状态。
过热蒸汽的温度受到加热器的余热和蒸汽与加热器之间的热交换效率的影响，因此过热蒸汽的温度可以根据需要进行调节。
过热蒸汽通常用于驱动蒸汽涡轮机、为工业进程提供热能等各种应用领域。
温压补偿的概念温压补偿是在测量过程中，在不同的温度和压力条件下，对测量结果进行修正，以使其符合标准条件下的测量结果。
在饱和蒸汽和过热蒸汽的温压补偿中，我们主要关注的是测量蒸汽的温度和压力。
蒸汽温度的补偿在测量蒸汽温度时，由于温度与压力之间的关系，不同的压力条件会导致不同的温度读数。
为了能够对不同压力下的温度进行比较和分析，我们需要进行温度的压缩补偿。
温度的压缩补偿方法通常通过参考温度表进行。
参考温度表是根据饱和蒸汽和过热蒸汽的温度和压力之间的关系编制的，它提供了对应不同温度和压力条件下的修正因子。
通过使用参考温度表，我们可以根据实际测量的蒸汽温度和压力，从表中查找相应的修正因子，并将其应用于测量结果中，以得到相应压力条件下的实际温度值。
蒸汽压力的补偿在测量蒸汽压力时，由于温度与压力之间的关系，不同的温度条件会导致不同的压力读数。
为了能够对不同温度下的压力进行比较和分析，我们需要进行压力的温度补偿。
压力的温度补偿方法通常可以通过使用热物性参数来实现。
热物性参数是根据饱和蒸汽和过热蒸汽的温度和压力之间的关系计算得到的，它描述了给定温度下蒸汽的压力。
通过使用热物性参数，我们可以根据实际测量的蒸汽温度和压力，计算出相应温度条件下的实际压力值。
温压补偿计算公式
温压补偿计算公式(未知) 2007-10-28 1:01:00 公式：流量F=P3*SQRT(C1/(273+P2)*(P1+101)/C2)参数：C1：设计温度（K）C2：设计压力（KPa）P1：实际压力（Kpa）P2：实际温度（℃）P3：未补偿前流量三、燃烧控制原理及实现策略（1）温压补偿在气体流量控制中，由于气体所处的温度、压力不同，需要进行温压补偿。
计算公式如下：SQR[INT（A/B）*INT（C/D）空气流量温压补偿设K1，参数如下：A——AI1.11（空气压力）+1.02*10^4;B——1.02*10^4+8.5*10^2;C——(2.72+4.00)*10^2;D——AI5.1(燃烧空气冷却水温度)+2.73*10^2;按公式计算出的数值K1传入AOC149中，各空气流量变送器的实测数值乘以此稳压补偿后，再参与计算和控制。
煤气流量稳压补偿K2，参数如下：A——AI1.16(煤气压力)+1.02*10^4;B——1.02*10^4+6.5*10^2;C——(2.73+3.00)*10^2;D——AI5.9（废气温度）+2.73*10^2;计算出的数值K2传入AOC150中，各煤气流量变送器的实际测量值乘以该稳压补偿系数后，再参与计算和控制。
四在气体流量控制中,由于气体所处的温度、压力不同，需进行温压补偿。
在本加热炉燃烧控制中，空气流量温压补偿设为K1计算公式如下:按式(1)计算出的数值K1放在AOC149中，各空气流量变送器测的实际数值乘以此稳压补偿，在参与计算与控制。
煤气流量温压补偿设为K2,按式(2)计算出的数值K2放在AOC150中，各煤气流量变送器测的实际数值乘以此稳压补偿，在参与计算与控制。
温压补偿计算公式
温压补偿计算公式温压补偿是指在温度发生变化时，为了保证仪表的测量精度，需要进行相应的压力修正。
温压补偿计算公式是根据热力学定律和物体的热膨胀特性推导得出的。
在计算温压补偿时，需要考虑材料的热膨胀系数和温度变化对压力的影响。
线性温压补偿计算公式:ΔP=P×α×ΔT其中，ΔP表示温压补偿后的压力变化量，P表示原始的压力值，α表示材料的热膨胀系数，ΔT表示温度变化量。
非线性温压补偿计算公式:ΔP=P×α×ΔT+β×P×(ΔT)^2其中，ΔP表示温压补偿后的压力变化量，P表示原始的压力值，α表示材料的线性热膨胀系数，β表示材料的非线性热膨胀系数，ΔT表示温度变化量。
这两个公式中，ΔT是温度变化量，可以通过实际测量得出。
热膨胀系数α是材料特有的，可以通过查找材料的热膨胀系数表得到。
对于非线性温压补偿，还需要另外一个非线性热膨胀系数β，该系数一般由材料的二次膨胀系数得到。
需要注意的是，温压补偿计算公式中的热膨胀系数是指材料在单位温度变化下的长度或体积增加的比例系数。
不同材料的热膨胀系数不同，因此在应用温压补偿计算公式时，需要根据具体的材料和温度变化情况选择合适的热膨胀系数。
温压补偿计算公式是工程实践中常用的方法，可以在一定程度上减小温度变化对压力测量的影响。
但需要注意的是，温压补偿计算公式只能在一定的温度范围内使用，并且仅适用于符合线性或非线性热膨胀特性的材料。
在实际应用中，还需要考虑其他因素对温度和压力的影响，并进行相应的修正。
除了温压补偿计算公式，还可以通过使用温度补偿元件、使用温度传感器等方法来进行温压补偿。
这些方法可以提高仪表的测量精度，保证测量结果的准确性。
综上所述，温压补偿计算公式是一种重要的计算方法，可以在工程实践中得到广泛的应用。
天然气皮膜表温压补偿
天然气皮膜表温压补偿一、引言随着能源结构的不断优化和清洁能源的广泛利用，天然气作为高效、清洁的能源已逐渐成为现代社会的重要能源支柱。
在天然气的输送和计量过程中，皮膜表因其结构简单、计量准确、维护方便等优点而被广泛应用。
然而，天然气的计量受到温度和压力的影响，特别是在温度和压力变化较大的情况下，皮膜表的计量误差会显著增加。
因此，对天然气皮膜表进行温压补偿显得尤为重要。
二、天然气皮膜表的工作原理天然气皮膜表是一种机械式气体流量计，其工作原理基于气体流过皮膜时产生的差压效应。
当气体流过皮膜表时，气体的动能会转化为皮膜的机械能，使皮膜产生位移。
这个位移量与流过的气体体积成正比，通过测量皮膜的位移量，可以计算出流过的气体体积。
然而，在实际应用中，天然气的温度和压力变化会对皮膜表的计量产生影响。
当温度升高时，气体的体积会膨胀，导致皮膜表的读数偏大；当压力升高时，气体的密度会增加，导致皮膜表的读数偏小。
因此，为了准确计量天然气，必须对皮膜表进行温压补偿。
三、温压补偿的原理和方法温压补偿的目的是为了消除温度和压力变化对天然气皮膜表计量的影响，使得在任何温度和压力下，皮膜表都能准确计量天然气的体积。
温压补偿的原理是根据气体状态方程，通过测量气体的温度和压力，计算出标准状态下的气体体积。
常用的温压补偿方法有两种：硬件补偿和软件补偿。
1. 硬件补偿：通过在皮膜表上安装温度传感器和压力传感器，实时测量气体的温度和压力。
然后，根据测量得到的温度和压力值，通过一定的算法计算出标准状态下的气体体积。
这种方法需要额外的硬件设备，成本较高，但补偿精度较高。
2. 软件补偿：通过软件程序对皮膜表的读数进行修正。
软件补偿可以根据气体的温度和压力变化，自动调整皮膜表的读数，使得读数与标准状态下的气体体积相符。
这种方法不需要额外的硬件设备，成本较低，但补偿精度受到软件算法和输入参数的影响。
四、温压补偿的实现无论采用硬件补偿还是软件补偿，都需要对天然气的温度和压力进行准确测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温压补偿
公式：实际流量=P3*SQRT(C1/(273+P2)*(P1+101)/C2) 参数： C1：设计温度（K） C2：设计压力（KPa） P1：实际压力（Kpa） P2：实际温度（℃） P3：未补偿前流量实际上不同厂家，温压补偿公式可能也有差别
由差压信号换算流量时，是跟流体密度有关的 Q=K*SQRT(ΔP/ρ)，（K是一个综合的系数）四楼的意思是说根据设计时的温度、压力下的差压-流量换算公式，采用理想气体状态方程来计算流体密度，就是那个PV=nRT，这样的方法只能应用于那种可以当作理想气体的流体，比如氮气、氧气等，而水蒸气因为不能当作理想气体，同时水蒸气性质有很多试验数据，所以水蒸气的温压补偿有另外的算式。
另外上面说的补偿只针对气体，对液体显然要另外想办法，但是原则都是计算工况下的流体密度。
根据热力学方程P0V0/T0=P1V1/T1进行温压补偿，V0＝P1V1T0/T1P0,单位统一后：V0＝(P1*1000+101)*V1(T0+273)/(T1+273)(P0+101)
可是有的资料上介绍F0＝F1*SQRT{((P1*1000+101)*(T0+273)/[(T1+273)(P0*1000+101)]} 请教这里的开方是如何推倒出来的？
对于蒸汽流量，其质量流量
M=k*SQRT(ΔP*ρ) (1)
k-常数；ΔP-孔板两侧差压值；ρ为蒸汽密度。
如果在孔板上只装有差压变送器，则密度ρ取管道中温度和压力变化范围内某一固定点上的密度ρ0，这样一来流量公式就变为
M=k*SQRT(ΔP*ρ0)=K*SQRT(ΔP) (2)
式中K=k*SQRT(ρ0)。
显然，由于密度取为固定值，因而当蒸汽的温度和压力波动引起密度变化时，必然会引起测量误差。
假如在管道上再装一个压力变送器和一个温度变送器，在测取差压信号的同时，测取管道内的压力和温度信号。
这样，假设原设计工作温度和压力分别为T0和P0，相应密度ρ0，现在实际工作温度和压力分别为T1和P1，密度为ρ1。
根据气体性质，密度ρ1正比于P1/T1，
因此可由式（2）推出进行温压补偿后的流量
M=k*SQRT(ΔP*（ρ1/ρ0）)=k*SQRT(ΔP*（（P1/T1）/（P0/T0））)=k*SQRT(ΔP*（（P1*T0）/（P0*T1））) (3)
式中，温度和压力为绝对温度和绝对压力。
对比式（2）和（3）可以看出，用这种方法进行温度压力补偿后，相当于在原来测量值上乘以一个补偿系数：“SQRT(（P1*T0）/（P0*T1）)”
蒸汽流量测量温压补偿原理及补偿公式
孔板的计算公式：
式中：qm0———设计温度、压力（p0、T0）下的质量流量；
qm——实际温度、压力（T、p）下的质量流量。
式（6）即为蒸汽流量测量温度、压力补偿公式。
以下举例对蒸汽流量测量温压补偿进行说明例：测量过热蒸汽流量，设计压力p0=0.6MPa，设计温度T0=240℃，当温度、压力发生变化：即实际压力p1=0.65MPa，实际温度T1=250℃时，假设未经温压补偿时其显示的流量为5t/h，那么经温压补偿后其流量：
其相对误差Δ=4.8%，可见误差较大。
因此在实际生产中，当要计量的蒸汽流量受温度、压力的影响很大时，其体积流量的计量必须进行温压补偿。
而通常解决的方法是采用分离式补偿，即为测量系统增设温度传感器和压力传感器，在二次表或DCS中通过温压补偿，从而计算出实际温度、压力下的蒸汽流量。
虽说是大大提高了蒸汽计量的准确性，但却给安装、维护以及成本带来了麻烦，同时也使得整个测量系统变得复杂，而关键还在于它不能进行实时、动态的补偿。
随着科技的发展，人们迫切需要有一种集T，p，Δp（温度、压力、差压）与一体的集成流量传感器，即这种智能流量传感器能直接输出经过温度、压力补偿后的流量信号，温压补偿在一次表中进行，而非二次表，从而使整个测量系统变得更加简单、可靠、准确。
