紫外线消毒器一般分为明渠式紫外线消毒器和管道式紫外线消毒器,管道式紫外线消毒器又可分为手动和自动清洗的紫外线消毒器。

处理小水量的一般选择管道式紫外线消毒器,大水量的建议选择明渠式紫外线消毒器。

明渠式紫外线消毒器杀菌特点:1、广普杀菌,几乎对所有的微生物、细菌、病毒和澡类生物都起作用。

且对隐包子虫,贾第鞭毛虫giardia等对人类危害极大,而臭氧无法或不能有效杀灭的寄生虫类都能有效杀灭;2、杀菌快,灭菌率高,一般的微生物和细菌在几秒钟内就可以杀死;3、环保安全,无二次污染,纯物理杀菌,不产生其它任何素副作用;4、运行维护费用低;5、连续大流量消毒;6、结构紧凑,占地面积小;7、安装快速、简单,容易保养维护。

自动清洗管道式紫外线杀菌器杀菌特点:1、杀菌消毒无臭味,无噪声,不加任何化学药品,不会对水体、生物及周围环境产生副作用;紫外线消毒器基建费用、运行费用较低,只须定期更换紫外线灯和清洗套管,可实现无人值守。

2、外壳材质:不锈钢反应腔体采用进口加厚壁厚304不锈钢或316L材质,国内不知名不锈钢制管厂原料,材质100%保障。

3、加工工艺:经全自动焊接而成,所有牙口经冲拔拉伸后焊接平滑无死角,内外抛光高亮度腔体大大加强紫外线辐射强度,增强杀菌效果。

加厚腔体设计,承压可达0.8Mpa,出厂严格的气压水压测试,完全杜绝漏水现象。

4、清洗环:卫生级螺旋状清洗环,严密包裹套管,清洗彻底,无污染,适合洁净水质的要求。

5、紫外灯管:自动清洗式紫外线杀菌器采用欧美进口低压高强度汞灯,使用寿命长达9000-13000小时,配套高效率电子镇流器进一步增强了整套杀菌器寿命及效果,使整套杀菌率高达99.99%。

6、电子镇流器:采用ABS塑料外壳一体化设计,配有专用单端四针灯管快接口,宽电压设计,具有预热启动,异常保护抗电磁干扰,故障报警显示功能,带固定孔位。

7、石英套管:自动清洗式紫外线杀菌器采用进口高纯石英原料,单端开口结构,密封性好。

污水处理厂紫外消毒工艺的应用

污水处理厂紫外消毒工艺的应用

污水处理厂紫外消毒工艺的应用在污水处理厂的运行过程中,很多时候需要采取紫外消毒工艺,在采取紫外消毒工艺的过程中,要明确更好的工艺措施,并在工艺运行的过程中,积极积累相关的经验,才能够做好相关的处理工作。

本文主要明确了污水处理厂紫外消毒工艺的运行效果,并进一步提出了相关的运行经验和运行的措施,供今后的雾水处理厂参考和借鉴。

标签:污水处理厂;紫外消毒工艺;运行经验城市污水中含有大量病原微生物,对人类健康与生态环境都有明显的危害。

污水处理厂中常用的活性污泥方法—般不能将其全部去除,需要在二级或三级出水之后增加消毒工艺。

目前常用的消毒工艺方法有,氯消毒、紫外消毒、臭氧消毒、二氧化氯消毒等。

其中紫外消毒工艺具有消毒效率高、经济高效、操作安全简便等优势,因此越来越受到人们的重视。

而对紫外消毒过程中经验的不断总结提炼,是提高工艺运行效率的重要环节。

1、紫外线消毒的原理及优势1.1紫外线消毒的原理紫外线消毒水处理技术是一种基于现代光学、防疫学、生物学和物理化学的消毒技术。

利用特殊设计的紫外发生装置产生紫外光,当水中的各种细菌、病毒、寄生虫、水藻以及其它病原体受到一定剂量的紫外辐射后,其细胞中的脱氧核糖核酸或核糖核酸结构受到破坏,使其丧失复制和繁殖能力。

由于细菌、病毒的生命周期一般较短,这些不能繁殖的细菌、病毒就会迅速死亡,从而可以在不使用任何化学药剂的情况下达到消毒和水质净化的目的。

1.2紫外线消毒水处理的优势紫外线消毒水处理技术的优点还有以下几点:紫外线属广谱杀菌射线,在足够的照射剂量下,能殺死绝大多数病原微生物,包括细菌、结核菌、病毒、芽抱和真菌,且杀菌速度快。

另外研究表明,紫外消毒技术对近些年发现的致病性病原微生物贾第鞭毛虫和隐抱子虫也具有良好的灭活效果。

如使用低压汞灯和中压汞灯均能有效地灭活隐抱子虫,38mJ/cm的辐射剂量就能达到99.99%的杀灭率。

2、紫外线技术在污水處理领域的应用紫外消毒法最早应用于美国,随后在欧美各国都得到了广泛的应用。

明渠紫外线消毒设备安全操作及保养规程

明渠紫外线消毒设备安全操作及保养规程

明渠紫外线消毒设备安全操作及保养规程1. 引言明渠紫外线消毒设备是一种常用于医疗机构、实验室和食品加工场所等环境中的重要设备。

它通过紫外线辐射杀灭空气中的细菌和病毒,起到有效消毒的作用。

为了确保设备的正常运行和操作人员的安全,本文将介绍明渠紫外线消毒设备的安全操作及保养规程。

2. 安全操作规程2.1 检查设备在操作明渠紫外线消毒设备之前,必须仔细检查设备的外观和电气接线是否正常。

确保设备没有损坏或漏电现象,并且所有的电气设备接地保护良好。

2.2 穿戴个人防护装备在操作明渠紫外线消毒设备时,操作人员需要穿戴个人防护装备,包括防护眼镜、手套和口罩等。

这些防护装备能够有效降低紫外线对人体的伤害。

2.3 避免直接暴露于紫外线下在操作明渠紫外线消毒设备时,操作人员应避免直接暴露于紫外线下。

紫外线对皮肤和眼睛有一定的伤害,因此需要注意保护自身的安全。

2.4 使用安全开关明渠紫外线消毒设备应配备安全开关,操作人员必须熟悉设备的开关位置和使用方法。

在操作设备时,务必按照正确的步骤打开和关闭设备,防止误操作导致事故发生。

2.5 定期维护设备为了确保设备的正常运行,需要定期维护设备。

包括清洁设备表面的污垢、更换紫外线灯管等。

同时,还需要检查设备的电气连线和接地是否正常,避免设备故障引发事故。

3. 设备保养规程3.1 清洁设备表面定期清洁设备表面的污垢,可以使用湿布或专用的清洁剂进行清洁,避免尘埃积累影响设备的正常运行。

3.2 更换紫外线灯管紫外线灯管是明渠紫外线消毒设备的核心部件,其发光强度会随着使用时间的增加而下降。

根据设备的使用情况,一般需要每半年或一年更换一次紫外线灯管。

3.3 检查电气连线和接地定期检查设备的电气连线和接地是否正常。

如果发现电气连线松动或接地不良的情况,应及时修复,确保设备的安全使用。

3.4 定期维护设备除了定期清洁设备表面和更换紫外线灯管外,还需要定期进行设备的维护。

通过检测设备的运行状态、清洗过滤器、清除设备内部的污垢等方式,确保设备的正常运行和长久使用。

紫外线消毒设备技术说明

紫外线消毒设备技术说明

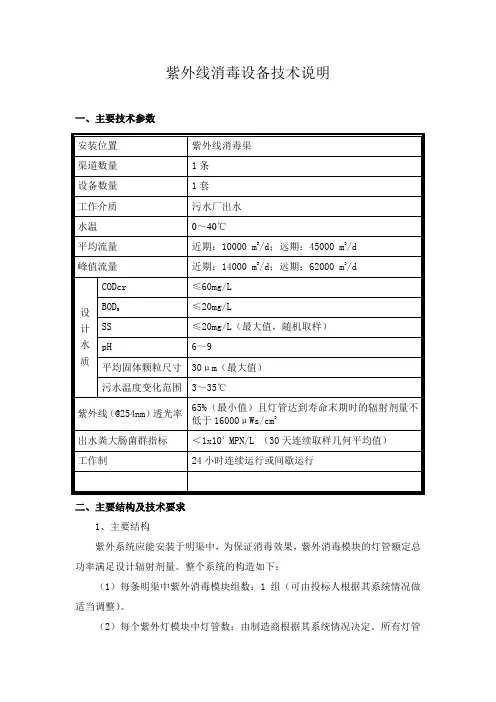

紫外线消毒设备技术说明一、主要技术参数二、主要结构及技术要求1、主要结构紫外系统应能安装于明渠中,为保证消毒效果,紫外消毒模块的灯管额定总功率满足设计辐射剂量。

整个系统的构造如下:(1)每条明渠中紫外消毒模块组数:1组(可由投标人根据其系统情况做适当调整)。

(2)每个紫外灯模块中灯管数:由制造商根据其系统情况决定。

所有灯管彼此互相平行且为均匀排列,灯管与水流方向顺流。

所有灯管和灯管电极完全浸没在污水中,灯管由污水自然冷却以保。

(3)配电中心:至少1个包括镇流器及电源部分的配电中心。

(4)系统控制中心:至少1个包括现场控制系统及进行远程监测和控制的通讯接口的紫外系统控制中心。

(5)清洗系统:灯管清洗采用机械自动清洗,通过活塞、滑动导杆及拖杆的机械结构,能够实现准确的机械运动,确保清洗效果。

另外由于各种水草、垃圾等杂物和其它机械不可自动清洗掉的杂物将悬挂在紫外系统排架上,系统灯管排架可以定期离水人工清洗维护及清除杂物。

(6)气动系统提供一个供给自动清洗系统所需动力的气动系统的所有部件,该系统包括压缩机、气罐、配气系统、气缸以及其它气动传动组件对石英套管进行清洗。

(7)紫外光强探头: 1个(8)低水位探头: 1个(9)水位控制装置:采用溢流堰式控制水位2、总体技术要求(1)本紫外线消毒系统为自动可变输出功率系统,可根据污水厂流量及紫外光透光率的变化来调节输出功率。

单根灯管发光转换效率不得低于40%。

(2)为保证系统稳定及消毒效果,紫外消毒系统的灯管额定功率不得低于30kw。

(3)该紫外消毒系统必须保证;在峰值流量和紫外透光率为65%时,系统在灯管寿命终点所能实现的有效紫外剂量,即紫外消毒系统的生物验定剂量不小于16000μws/cm2。

(4)所有连接紫外灯与镇流器的线缆不得暴露在污水和紫外光中,应具有可靠的保护措施。

(5)紫外灯模块从设计上应考虑到工厂的操作人员方便更换灯管和石英套管。

(6)灯管为低压高强度紫外灯,应采用特制合金钨丝,高熔点,沸点,不易蒸发灯管经过预热处理以提高其寿命。

紫外线消毒模块技术标准

紫外线消毒模块技术标准

河北冠宇环保设备股份有限公司明渠式紫外线消毒模块设备具体参数一、设备参数:1、设备全称:紫外线消毒模块系统2、设备型号:GY-320-8-43、处理水量:日处理:10000m3/d4、数量:1套,明渠安装5.制造厂商:河北冠宇环保设备股份有限公司6.电源要求:380V50Hz7.系统总功率:11KW8.模块防水等级:消毒模块水下部分IP68,水上部分IP659.电气绝缘等级:F等级二、性能主要参数:1、在额定流量及进水水质下,灯管达到预期寿命时,系统的紫外线有效剂量不小于24,00mJ/cm2。

2、消毒后出水粪大肠杆菌含量达到《国家城镇污水处理厂污染物排放标准一级A标准,即:<1000个/升.3、结构型式:消毒系统采用组合模块式4、清洗装置传动方式:气动清洗5、电源导线连接方式:导线采用快接插头连接6、石英套管密封方式:消毒模块的石英套管采用双层密封7、设备安装方式:消毒模块分列明渠安装,灯管与水流方向平行。

8、单个模块外形尺寸:2300*410*1500mm9、紫外线灯管:长度1554mm:进水水质:SS(悬浮物)≤10mg/L;紫外透光率(T254nm)≥65%。

10、出水水质:消毒指标粪大肠菌群数≤1000个/L。

11、寿命为12,000小时。

12、输出的强度波度变化小于3%。

三、紫外灯套管1、石英套管的透光率大于95%。

2、石英套管密封等级:IP68;3、石英套管规格1789.5mm*Ø28mm*Ø25mm。

4、石英套管一端开口,另一闭口端为自然圆顶。

四、镇流器:功率因数不低于0.90,电子镇流器的环境温度:50℃镇流器参数:1、输入电压:交流220V±10%50/60Hz2、输出功率:320W,50%功率可调3、功率因数:≥0.90。

污水处理紫外线消毒设计选型

污水处理紫外线消毒设计选型

污水处理紫外线消毒设计选型一、选型计算1、紫外消毒型式考虑到耐污和清洗,污水厂常用明渠形式淹没式紫外灯组进行紫外消毒,而管式紫外消毒应用较少。

紫外线消毒系统主要包括灯管模块、紫外线强度检测系统和自动清洗系统。

2、紫外灯分类紫外灯分类紫外灯分为低压灯(工作压力0.13-1.33Pa,输入、输出功率分别为0.3W/cm2、2W/cm2);低压高强灯(工作压力0.13-1.33Pa,输入、输出功率分别为1.5W/cm2、0.6W/cm2);中压灯(工作压力0.013-I.33MPa,消毒的有效波长为251nm,输入、输出功率分别为50- 150 W/cm2、7.5-23 W/cm2)。

3、有效剂量为保证达到《城镇污水处理厂污染物排放标准》(GB18918-2002)中一级B和二级标准,紫外线有效剂量不应低于15mJ/cm2;为保证达到一级A标准,紫外线有效伎俩为15-22mJ/cm2。

工程设计中建议不低于20mJ/cm2;为再生水消毒时,紫外线有效剂量为24-30 mJ/cm2;紫外消毒作为生活饮用水主要消毒手段时,紫外线有效剂量不应低于10mJ/cm2。

4、灯管数计算计算灯管数所采用的来水水量要结合总图,考虑峰值。

对于不设缓冲池的SBR、CASS等间歇排水工艺,则按照滗水器滗水量设计。

紫外灯灯管水力负荷低压灯100-200m3/(d·灯数),低压高强灯250-500m3/(d·灯数),中压灯1000-2000m3/(d·灯数)。

紫外穿透率≥60%,工业水多的时候透过率取低些,50-55%,水力负荷也取低此。

5、消毒渠尺寸计算根据灯管的数量和排架数确定灯管组的尺寸,继而确定总的消毒渠的宽度,如1.2m、1.6m或2.0m等。

对于分期建设的项目,消毒渠土建可以按照远期规模建设。

设备按照近期规模安装、这样近期的灯管模块宽度小于渠宽,则应做砼挡墙。

二、设计要点以两组紫外消毒渠为例,明渠形式紫外消毒渠平而布置如下图所示。

明渠式紫外线消毒器安全操作及保养规程

明渠式紫外线消毒器安全操作及保养规程

明渠式紫外线消毒器安全操作及保养规程1. 简介明渠式紫外线消毒器是一种常见的消毒设备,可以有效地杀灭空气中的细菌、病毒和其他有害微生物。

为了确保使用安全和设备的正常运行,本文将介绍明渠式紫外线消毒器的安全操作以及保养规程。

2. 安全操作2.1 电源连接在使用明渠式紫外线消毒器之前,首先确保电源连接是正确和可靠的。

检查电源线是否有损坏,插头是否连接紧固,并且电源线和插座都符合相应的标准。

避免将电源线与水或其他液体接触。

2.2 设备放置明渠式紫外线消毒器通常需要放置在空气流通的地方,以确保紫外线能够充分照射整个空间。

确保设备周围没有易燃物品,并保持足够的空间以方便设备的维护和保养。

2.3 使用过程中的注意事项在使用过程中,需要注意以下事项:•不要将手或其他物体放入设备内部,以免直接接触到紫外线,避免眼睛或皮肤受伤。

•不要长时间直接注视紫外线灯管。

•不要随意更换紫外线灯管,只能由专业人员进行更换。

•避免频繁开关设备,这会影响灯管的寿命。

2.4 使用环境的要求明渠式紫外线消毒器需要在特定的环境下使用,确保以下要求:•室温在0℃至40℃之间,湿度在30%至80%之间。

•避免阳光直射,以免影响紫外线的照射效果。

•避免设备长时间处于高温、高湿度的环境中,这会影响设备的寿命。

3. 设备保养3.1 清洁定期清洁明渠式紫外线消毒器是保持其正常运行的重要环节。

使用干净的布或棉签擦拭设备表面,确保不留下灰尘或污渍。

在清洁过程中,需要断开设备的电源并等待设备完全冷却。

3.2 灯管更换紫外线灯管是明渠式紫外线消毒器的核心部件,需要定期更换。

根据设备使用时间和灯管寿命来制定更换计划,通常每6个月至1年更换一次。

更换灯管时,务必断开设备的电源,并由专业人员进行操作。

3.3 故障排除如果明渠式紫外线消毒器出现故障,如不能正常工作或发出异常声音,应立即停止使用。

检查电源连接是否正常,清洁设备表面,如果问题仍然存在,需要寻求专业维修人员的帮助。

城市污水处理厂紫外线消毒系统设计方案要点

城市污水处理厂紫外线消毒系统设计方案要点

城市污水处理厂紫外线消毒系统设计要点福禄克测试仪器<上海)有限公司 200070冯爱山摘要:紫外线消毒技术是利用紫外光照射水中的微生物,通过紫外光对微生物的灭活对水进行消毒。

本文详细介绍了紫外线消毒原理、紫外线消毒系统的主要类型、紫外线消毒系统的主要设计参数和选用依据。

内容涉及紫外线设备独立第三方认证、紫外生物验定剂量、灯管老化系数和套管结垢系数的概念介绍。

并对紫外线技术在中国国内的应用前景作了介绍。

关键词:独立第三方认证;生物验定剂量;老化系数;结垢系数。

一、紫外线消毒原理:紫外线消毒是利用紫外线对微生物的灭活机理来达到净化水质的目的。

紫外线是指波长为100纳M到400纳M之间的电磁波,紫外光为不可见光。

根据波长不同,又可细分为紫外A<315—400nm)、紫外B<280—315nm)、紫外C<200—280nm)和紫外D<100—200nm)。

能够高效率地毁坏生物体DNA结构,达到杀菌消毒效果的是紫外C。

这是因为紫外C能被微生物的遗传物质DNA、RNA很好的吸收,当微生物内的DNA和RNA吸收了足够的紫外能量后,其内部的核酸链<嘧啶)被打断并重新排列形成胸腺嘧啶二聚体,阻止了DNA、RNA的复制,而使微生物失去活性无法进行自身的复制再生。

这就是紫外线的消毒原理—灭活原理。

在紫外线消毒过程中不需要投加任何化学药剂,所以紫外线消毒是一种高效的环境友好型的消毒方式。

随着人们对化学消毒副产物的认知程度越来越高,以及对大规模氯消毒危害的认知面越来越广泛,使紫外线消毒技术越来越被人们所重视和推崇。

该技术在国外大规模的应用的时间已有30多年的历史,目前全球正在使用紫外线消毒的市政水处理厂的数量已经超过了9000家,同时,在国外的供水领域,紫外技术的应用也越来越广泛,目前全球最大的紫外线消毒工程的日处理量已经达到了832万吨。

国外紫外线技术在市政水消毒上的应用已经非常成熟。

城镇污水处理厂紫外线消毒效果分析

城镇污水处理厂紫外线消毒效果分析
环 境 保 护 工 程 器
Environm ental Protection Engineering
城镇 污水处理厂 紫外线消毒 效果 分家 庄 市 桥 东 污水 处理 厂 ,河 北 石 家 庄 050026)
摘 要 :以 粪 大 肠 菌 群 为 指 示 微 生 物 ,结 合 石 家 庄 市 桥 东 污 水 处 理 厂 紫 外 线 消 毒 单 元 调 试 结 果 ,从 透 光 率 、光 复 活 、紫 外
500000 O
优 点 而受 到青 睐【1】。但 其 也具有 不 可持久 消 毒 、照射后
微 生物 复活 等缺点 ,从 而影 响了其 消毒效 果 。笔 者 以石
家庄 市桥东 污水处理 厂紫外线 消毒 单元 为例 ,介 绍 了影
日期
响紫 外线 消毒 效果 的 因素 ,并提 出了针对 性对 策措施 。 1 工 程 概 况
量较 高 ,同时 ,在 污泥 压缩 及污水 高效 沉 淀过程 中产 生
的含较 大量 PAM 的处 置废 水进 入水 系统 ,增 大 了泡 沫


产生 的几 率 ,降低 了水体 的透 光率 。
3.2 光 复 活
El期
图 3 进 水 透 光 率
紫外 线 消毒 属 于物 理 瞬 间消 毒技 术 ,水体 通 过 反 应 器后 ,部分 因紫 外线 剂量 不足 或受 SS影 响呈 现 电晕 现象 的微 生 物 在 可 见 光 照 射 下 通 过 体 内广 复 活 酶 的
光 率见 图 3。
超 过 50(稀 释倍 数法 ),必然 在一 定 程度 上降 低 紫外 线
的照射 强度 。
40
35
▲ / ' r ’

明渠式紫外线消毒设备所具备的优点

明渠式紫外线消毒设备所具备的优点

明渠式紫外线消毒设备所具备的优点随着科技的进展和人们对健康环保意识的提高,消毒设备的应用越来越广泛。

其中,明渠式紫外线消毒设备是目前应用比较广泛的消毒设备之一、下面就让我们来了解一下明渠式紫外线消毒设备所具备的优点。

1. 高效消毒明渠式紫外线消毒设备接受高强度紫外线照射技术,能够快速、高效地抑制和灭活大部分细菌和病毒,跨度范围广,可广泛应用于各种水处理场所。

比如:饮用水、泳池水、工业循环水、废水等等。

明渠式紫外线消毒设备还具有“即开即关”功能,消毒时间短,消毒效果快,能够充分消毒急需。

该设备将人工消毒过程缩短几十倍,大大提高了生产效率。

2. 安全环保相比传统的消毒方式,明渠式紫外线消毒设备接受光学原理消毒,不需要添加任何化学消毒剂和其他添加物,消毒过程对环境和水质均无危害。

同时,消毒过程不会产生二次污染问题,完全符合环保要求。

而且,明渠式紫外线消毒设备具有自检测和自动故障检测及保护功能,做到了设备运行安全稳定,操作简单。

3. 维护简单明渠式紫外线消毒设备不仅使用便利,而且维护简单。

在设备的使用寿命中,只需要对灯管进行定期更换即可。

而且,设备运行时,对管道和水质不需做出任何特别要求,只需保证设备四周环境清洁即可。

4. 节能省电明渠式紫外线消毒设备的功率较小,运行过程中仅需消耗较少的电能。

相较于传统消毒方式,明渠式紫外线消毒设备避开了传统沸腾消毒的热能损耗,可以大大节省能源开支,降低了企业的运营成本。

5. 可持续应用明渠式紫外线消毒设备具备可持续应用的特点。

其消毒效果稳定牢靠,不会因水质变化导致消毒效果下降。

因此,该设备不仅适用于单一消毒任务,也适用于长期稳定的生产运营。

同时,设备本身寿命较长,可以保证设备的长期稳定运行。

总结明渠式紫外线消毒设备是一种新型的消毒设备,在安全环保、高效消毒、维护简单、节能省电、可持续应用等方面都具有显著优点。

在将来的水处理行业中,将会有更多的消毒设备接受紫外线消毒技术,明渠式紫外线消毒设备的应用范围和市场前景将会更加广阔。

紫外消毒设备及明渠设计要求-徐洪辉

紫外消毒设备及明渠设计要求-徐洪辉

低压紫外消毒设备及明渠设计要求(佛山柯维光电股份有限公司,徐洪辉)1紫外线杀毒机理如图一,众所周知,由于光的波长不同,产生了红、黄、橙、绿、青、蓝、紫七色光,紫外线是光线的一种形式,是一种高能量的光。

而紫外光的波长是从40nm----400nm,因为波长太短,所以人的肉眼是难以看到的。

按波长分为A 波段、B 波段、C波段和真空紫外线。

如图二,C 波段的波长为200nm-275nm,水消毒用的是C 波段紫外线。

紫外线在波长为240nm----280nm 范围最具有杀菌效能,尤其在波长为253.7nm 时紫外线的杀菌作用最强。

如图三,紫外线中的一段C频(C-BAQND)对摧毁对人体有害的细菌或病毒有极大的效用。

其杀菌原理是通过紫外线对细胞、病毒等单细胞微生物的照射,以破坏其生命中枢DNA(去氧核糖核酸)的结构,使构成该微生物的蛋白质无法形成,使其立即死亡或丧失秒钟内就可达到灭菌的效果。

繁殖能力。

一般紫外线在1---2如图四,目前已证明,紫外线能杀灭细菌、霉菌、病毒和单胞藻。

事实上,所有的微生物对紫外线都很敏感,所以紫外线用于水处理方面是很优越的。

如图六,为320W紫外线灯广东省微生物检测中心测试记录。

2影响紫外杀菌效果的重要因数---紫外剂量 2.1紫外剂量2.1.1《城市给排水紫外线消毒设备》GB/T19837-2005标准--生物验证要求2.1.2《城市给排水紫外线消毒设备》GB/T19837-2005标准--污水处理最小紫外线有效剂量要求2.2影响紫外有效剂量的两大因数—紫外线强度、曝光时间在实际的紫外线消毒器或系统中,由于光强在空间的不均匀分布,流体动力学的限制以及微生物在消毒器中滞留时间很短(一般1秒~10秒左右),每个微生物个体接收到的紫外剂量是不同的。

2.3紫外线强度2.3.1影响紫外线强度的因数---紫外线灯管2.3.1.1影响紫外线灯管光电参数的内部因数---固汞、电子粉、保护膜、灯丝、石英玻璃管、真空卫生、管内气体等紫外照度曲线 石英玻璃管真空卫生管内气体2.3.1.2影响紫外线灯管光电参数的内部因数---灯管老化灯管使用一年后有明显光衰(老化)2.3.2影响紫外线强度的因数---水 a)水体成份、色度对紫外透过率的影响b)水体内的悬浮物对紫外透过率的影响降低杀菌效果c) 水体内的气泡对紫外透过率的影响d)水温对紫外线强度的影响紫外灯反射e) 石英玻璃套管材质及石英玻璃套管结垢对紫外线强度的影响i. 1.5mm厚石英玻璃套管紫外线强度的衰减小于10%; ii.f) 进水微生物及细菌总量也是一个关键指标一般来讲原水的大肠杆菌不应该超过1072.3.3影响紫外线强度的因数---照射距离I=A*L-0.9705A---紫外线强度,A=75325.5uW/cm 2L—测试距离,mm。

明渠式紫外线消毒装置[实用新型专利]

明渠式紫外线消毒装置[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921999320.7(22)申请日 2019.11.18(73)专利权人 定州市仁创环保设备有限公司地址 073000 河北省保定市定州市西城区杨庄子村(72)发明人 曹玉娟 (74)专利代理机构 北京圣州专利代理事务所(普通合伙) 11818代理人 王振佳(51)Int.Cl.C02F 1/32(2006.01)(54)实用新型名称明渠式紫外线消毒装置(57)摘要本实用新型公开了一种明渠式紫外线消毒装置,包括框架和设置于框架内部的紫外线消毒灯,紫外线消毒灯管包括单端开口的石英套管和套设于石英套管内侧的灯体,紫外线消毒灯经密封件与框架密封可拆卸连接,密封件包括连接套、密封塞和外管套,连接套的一端与框架焊接,连接套内侧与密封塞螺纹连接,连接套另一端与外管套螺纹连接,石英套管的开口侧穿过外管套后粘接于连接套和密封塞之间,密封塞上开设有进线孔,灯体经电缆线穿过进线孔与固定于框架内部的灯座电连。

本实用新型采用上述结构的明渠式紫外线消毒装置,通过设置密封件代替传统的密封圈密封,且经将密封塞设置于连接套和外管套之间的空间内,提高了密封圈的使用寿命。

权利要求书1页 说明书2页 附图2页CN 210915417 U 2020.07.03C N 210915417U1.一种明渠式紫外线消毒装置,包括框架和设置于所述框架内的紫外线消毒灯管,所述紫外线消毒灯管包括单端开口的石英套管和套设于所述石英套管内侧的灯体,其特征在于:所述紫外线消毒灯经密封件与所述框架密封可拆卸连接,所述密封件包括连接套、密封塞和外管套,所述连接套的一端与所述框架焊接,所述连接套内侧与所述密封塞螺纹连接,所述连接套另一端与所述外管套螺纹连接,所述石英套管的开口侧穿过所述外管套后粘接于所述连接套和所述密封塞之间,所述密封塞上开设有进线孔,所述灯体经电缆线穿过所述进线孔与固定于所述框架内部的灯座电连。

紫外线消毒渠设计计算

紫外线消毒渠设计计算

明渠紫外线杀菌器是一种用于污水,养殖水处理的杀菌消毒的专业设备。

1.框架设计用于明渠的紫外线消毒器系统的框架可以由混凝土或不锈钢制成。

国外的经验是,对于16个或更少灯管的紫外线消毒系统,应使用不锈钢通道,但也可以使用混凝土通道。

当通道中有多个紫外线灯组时,紫外线灯组的最佳距离为1.22M。

如果通道流量较大,则通道应不少于1个通道,以便可以根据需要打开或关闭某些通道流量,以节省功耗并延长灯的寿命。

2.水位控制需要水位控制器来控制明渠中紫外线消毒器的水位,以防止灯管上方的水层影响消毒效果,或防止紫外线灯在暴露时暴露于空气中。

低于设定的流量范围。

在任何流量下,最高紫外线灯的石英管顶部上方的水层厚度应保持在1.9-2.54厘米,污水不得超过该厚度,否则紫外线强度太小而无法灭活所有病原体。

两个基本的水位控制器是尖顶堰和液压自动挡水闸。

尖顶堰不仅可以在峰值流量时保持最高水位,而且可以确保紫外线灯以零流量浸入水中。

它的缺点是固体沉积在堰的上游底部,这可以通过安装冲洗阀来解决。

液压自动控制翻板闸门通过重力和流经通道的污水冲量工作。

闸门的开度受摆在翻板闸门上的重量限制。

挡板活门的合理设计将使水位在各种流量变化范围内保持不变。

其缺点是当流量为零或接近于零时会发生泄漏,从而使紫外线灯从水中出来并影响消毒效果。

挡板门和紫外线灯组之间的最小距离为2 m。

在这两个水位控制器中,最好使用一个堰来保持UV灯在零流量下完全浸没。

通常,堰用于小于20个紫外线灯的小型消毒系统,而挡板门则用于大型UV消毒系统。

明渠紫外线消毒器系统是一个比较复杂的消毒系统,其设计需要根据沟渠的情况制定适当的方案,以保证消毒效果。

医院污水处理过程中采用紫外线消毒几大禁忌

医院污水处理过程中采用紫外线消毒几大禁忌

医院污水处理过程中采用紫外线消毒几大禁忌医院污水包含着各类细菌,有大量的病原微生物和化学药剂,例如:病原体(寄生虫卵、病原菌、病毒等)、有机物、漂浮及悬浮物、放射性污染物等,未经处理的原污水中含菌总量达10^8个/mL以上。

医院污水必须要加强处理,并且要进行严格的消毒处理。

目前,很多医院应用紫外线技术进行消毒。

医院污水的主要性质1、医院污水受到粪便、传染性细菌和病毒等病原性微生物污染,具有传染性,可以诱发疾病或造成伤害;2、医院污水中含有酸、碱、悬浮固体、BOD、COD和动植物油等有毒、有害物质;3、牙科治疗、洗印和化验等过程产生污水含有重金属、消毒剂、有机溶剂等,部分具有致癌、致畸或致突变性,危害人体健康并对环境有长远影响;4、同位素治疗和诊断产生放射性污水。

放射性同位素在衰变过程中产生a-、β-和γ-放射性,在人体内积累而危害人体健康。

医院污水处理中紫外线消毒的应用紫外线消毒技术是基于现代防疫学、医学和光动力学的基础上,利用特殊设计的高效率、高强度和长寿命的C波段紫外光照射流水,将水中各种细菌、病毒、寄生虫、水藻以及其他病原体直接杀死,达到消毒的目的,可在医院污水处理系统中的成功应用,达到良好消毒效果。

1、采用紫外线消毒时要求被处理的水中悬浮物浓度<10mg/L,在此条件下推荐的照射强度为25-30μW/cm2,照射时间>10s。

2、紫外线消毒系统可采用明渠型或封闭型。

相对而言,明渠型比封闭型更容易监测和维护,对水流阻力也小。

3、紫外系统用于医院污水处理过程中排放的气体消毒时,采用循环式紫外空气消毒装置。

4、紫外系统内还应包括清洗设施。

医院污水应采用设置自动清洗装置。

医院污水处理过程中采用紫外线消毒几大禁忌1、不得使紫外线光源照射到人,并注意眼睛的防护,以免引起损伤。

2、在使用过程中,要特别注意对紫外线灯管辐照度值进行测定。

3、使用的紫外线灯,新灯的辐照强度不得低于90uw/cm2,使用中紫外线的辐照强度不得低于70 uw/cm2,凡低于70 uw/cm2者应及时更换灯管。

城市给排水紫外线消毒设备

城市给排水紫外线消毒设备

城市给排水紫外线消毒设备1范围本标准规定了城市给排水紫外线消毒设备的分类、技术要求、检验规则、标志、包装、运输和贮存。

本标准适用于生活饮用水、饮用净水、城镇污水处理厂出水、城市污水再生利用水、医院废水、工业废水处理站出水的紫外线消毒设备。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T191包装储运图示标志GB4208外壳防护等级(IP代码)GB5749生活饮用水卫生标准GB/T9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB18918城镇污水处理厂污染物排放标准GB/T18920城市污水再生利用城市杂用水水质GB/T50335污水再生利用工程设计规范GB/T18466医疗机构水污染物排放标准GB/T32091紫外线水消毒设备紫外线剂量测量方法GB/T32092紫外线消毒技术术语3术语和定义GBZT32092-2015界定的术语和定义适用于本文件。

4设备分类紫外线消毒设备根据紫外灯类型分为如下几类。

4. 1低压灯系统单根紫外灯的紫外能输出为30W〜40W,紫外灯运行温度在40°C左右。

低压灯系统适用于低流量水处理系统的应用。

5. 2低压高强灯系统单根紫外灯的紫外能输出为IOOW左右,紫外灯运行温度在100℃左右。

低压高强灯系统的紫外能输出可根据水流和水质的变化进行调节,从而优化电耗和XX紫外灯寿命,低压高强灯系统适用于各种规模的污水处理厂的应用。

6. 3中压灯系统单根紫外灯的紫外能输出在420W以上,紫外灯运行温度在700。

C左右。

中压灯系统的紫外能输出是所有紫外灯中最强的,对水体的穿透力强,消毒能力高。

中压灯系统适用于自来水厂,泳池系统,和含有高悬浮物、藻类等紫外线穿透率(Uvn低的水处理系统。

污水处理厂紫外消毒技术简介

污水处理厂紫外消毒技术简介

污水处理厂紫外消毒技术简介摘要:根据《城镇污水处理厂污染物排放标准》(GB18918—2002)的规定,污水处理厂出水必须进行消毒处理,执行一级A标准的污水处理厂大肠菌群数的最高允许排放浓度不得超过1000个/升。

目前大部分水厂的消毒方法已由加氯消毒逐渐变为紫外线消毒法。

关键词:污水处理紫外消毒技术运行方式1、紫外线消毒法紫外线一般根据生物效应的不同,可分为四个不同波段:紫外A,315—400nm;紫外B,275—315nm;紫外C,275—200nm;紫外D,10—200nm。

紫外线消毒技术主要采用的是紫外C(200—275nm)消毒,是基于现代防疫学、光学、生物学、化学、机械学、电子学、流体力学及空气动力学的基础上,利用特殊设计的高效率、高强度和长寿命的C波段(275—200nm)紫外光发生装置产生的强紫外C光照射流水,当水中的各种细菌、病毒、寄生虫及其它病原体受到一定剂量的紫外C光辐射后,其细胞中的核酸结构遭到破坏,失去复制能力或失去活性,从而杀灭水中的微生物,达到消毒和净化的目的。

2、紫外线消毒技术的优点(1)高效杀菌广谱性UVC技术对几乎所有的细菌、病毒都能高效率杀灭,杀菌效率可达99%-99.9%。

(2)无二次污染由于UVC 技术可以被控制为仅仅是杀菌,并且不加入任何化学药剂,因此它不会对水体和周围环境产生二次污染,不改变水中任何成分。

(3)运行安全、可靠不存在任何安全隐患,是一种对周边环境以及操作人员相对安全可靠的消毒技术。

(4)运行维护费用低由于技术的成熟,紫外消毒设施的运行维护很简单,运行成本低,其性价比是所有消毒技术中最高的。

(5)连续大水量消毒紫外消毒设备可24小时连续运行消毒,除定期需一、二小时以内的例行保养外。

3、紫外消毒系统构成及运行方式如大连老虎滩污水处理厂的紫外消毒系统是采用模块化明渠式工艺,由明渠(消毒池)、紫外消毒模块系统、控制系统、自动清洗系统和供配电系统组成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、明渠式紫外线污水消毒系统详细说明:
明渠式紫外线消毒系统组成:
①闸门②整流格栅③消毒模块组④前置控制柜⑤自动水位堰门⑥中央控制柜⑦空气压缩机组件
给水处理紫外C消毒系统组成:
①闸门②整流格栅③消毒模块组④前置控制柜⑤中央控制柜⑥空气压缩机组件
功能特点:
明渠式紫外线消毒系统闸门的功能特点:
我公司为明渠式紫外C消毒系统配套提供自行设计生产的不锈钢明渠闸门,该闸门的功能是通断消毒水渠的水流,以便消毒检修、维护和事故超流用。

特点是轻便、灵活、零泄漏,而且经济、耐用。

整流格栅的功能特点:
整流格栅的功能是阻隔待消毒水中的纤维、塑料、纸片等漂浮杂物,保证紫外消1主体设备消毒模块的正常工作。

特点是间距小,阻隔效果好,轻巧,耐用,而且配备独有的小靶子,可轻松清理杂物,管理方便。

二、明渠式紫外线污水消毒系统设备的几种使用方法:
设备一般为埋地设置,设备上部可作为绿化地带、停车场、道路等。

设备也可采用半埋式放置,埋式深度可根据你的需要确定。

设备也可放置在室外地表以上。

如该设备用于寒冷地带,可把检查孔加高,使设备埋设在冻土层以下。

该设备可不按标准布置形式排列,随地形需要布置。

明渠式紫外线污水消毒系统设备选型说明】
根据用户、地方环保局和设计院的要求不同,明渠式紫外线污水消毒系统论述如下:
1. 明渠式紫外线污水消毒系统用于污水一级排放标准。

2. 明渠式紫外线污水消毒系统用于污水二级排放标准。

3. 明渠式紫外线污水消毒系统用于污水三级排放标准。

4. 明渠式紫外线污水消毒系统为中水回用设备
明渠式紫外线污水消毒系统【主要特点】
★节省空间
明渠式紫外线污水消毒系统可埋入地表以下,地表可作为绿化或广场用地,因此该设备不占地表面积,不需盖房,更不需采暖保温。

★使用寿命长
明渠式紫外线污水消毒系统由二级池子组成,一级为钢筋混凝土结构,埋深较大,另一组为钢结构,埋深较浅。

钢结构池采用国内首创的互穿网络防腐涂料进行防腐。

它是一种橡胶网络与塑料网络互相贯穿形成互穿网络聚合物,它能耐酸、碱、盐、汽油、煤油、耐老化、耐冲磨,能带来锈防锈。

设备一般涂刷该涂料之后,防腐寿命可达40年以上。

★不需要专人看管
明渠式紫外线污水消毒系统设备配套全自动电器控制系统及设备损坏报警系统,设备可靠性好,因此平时一般无需专人管理,只需每月季度的维护和保养。

★中水水质优
我公司生产的智能型中水回用一体化装置可以高效地进行固液分离,得到直接使用的稳定中水,中水悬浮物和浊度接近于零。

中水的细菌和污物被大幅度去除,出水质量优于国家标准。

三、明渠式紫外线污水消毒系统适用范围:
高速公路服务区、学校、宾馆、饭店、疗养院、医院。

住宅小区、别墅小区、村庄、集镇等生活污水的处理。

车站、飞机场、海港码头、船泊。

工厂、矿山、部队、旅游点、风景区。

水产加工场、牲畜加工厂、鲜奶加工厂等到生产废水的处理。

与生活污水类似的各种工业有机污水。
