初中物理欧姆定律：动态电路分析
欧姆定律之动态电路分析
[变式训练]在如图所示的电路中，当开关K断 开时，电阻R1与R2是___串_____联连接的。开关 K闭合时，电压表的示数将___变__小___(选填
“变小”、“不变”或“变大”)。
B2．并联电路中由开关引起的变化 [例4] 在图中，灯泡L1和灯泡L2是__并____联连 接的。当开关K断开时，电压表的示数将 __不__变____；电流表的示数将___变__小_____(选填 “增大”、“不变”或“减小”)。
物理 九年级 全一册 沪科版
欧姆定律之动态电路分析
欧姆定律之
动态电路分析
动态电路类型
1、滑动变阻器引起电路的变化 2、开关的变化引起电路的变化
A1，请你判断A表 和V表的变化。
[变式训练]如图，当滑片P向左移动时，A 表和V表将如何变化。
动态分析
后定量分析
变动为静,确定状态 分状态分析,以静制动
我的收获
收获１：动态电路类型
收获２：动态电路类型处理方法
收获３：电路分析小技巧： 串联电路，电压表测电源电压或测用电器
电压。 并联电路，电压表示数不变，与位置无
关
分析步骤
识别电路,确定电路类型 判断电流表电压表测定位置 动态分析
A2．并联电路中由滑动变阻器引起的变化
[例2]如图，当滑片P向右移动 时，A1表、A2表和V表将如何 变化？
[变式训练] 如图，当滑片P向右移动时，A1 表、A2表和V表将如何变化？
B1．串联电路中由开关引起的变化
[例3]在如图所示的电路中，将开关K闭合， 则电流表的示数将_变__大___，电压表的示数将 __变__大____(均填“变大”、“变小”或“不 变”)。
[变式训练] 在图中，灯泡L1和灯泡L2是____并__联 连接的。当开关K断开时，电压表的示数将 ___变__小___；电流表A1的示数将___不__变_____，电流 表A2的示数将____变__小____ (选填“增大”、“不 变”或“减小”)。
2024年中考物理专题复习—欧姆定律动态电路的类型及分析
2024年中考物理专题复习—欧姆定律动态电路的类型及分析【要点解析】一、滑变型动态分析解题思路：①分清串/并联；②分析电表测量对象；③找到滑动变阻器R变化；④由分压分流特点判断电表变化。
1.串联技巧：串联分压，阻大压大电源电压U不变，滑片P向右滑，各电表示数怎么变？①定串并：串联②看电表：A测电流，V1测U定，V2测U滑③从R滑入手分析变化：a.滑片右移→R滑变大→R总变大b.电流：A示数变小UIR↓=↑总总U定↓=I↓Rc.电压：V1示数变小V2示数变大U滑↑=U－U定↓④比值变化：经典模型2.并联电源电压U 不变，滑片P 向右滑，各电表示数怎么变？①定串并：并联②看电表：A 1测I 滑，A 2测I 定，A 测I 总，V 测U 电源③从R 滑入手分析变化：a.滑片右移→R 滑变大b.电流：A 1示数变小U I R ↓=↑滑I 总↓=I 滑↓+I 定A 2示数不变并联电路各支路互不影响，I 定不变A 示数变小油面下降→浮子下降→指针上滑R 接入电路中电阻变大→A 示数变小身高变高→滑片上移→R ′变小R ′的电压变小→R 的电压变大→V 示数变大c.电压：V 示数不变④比值变化：二、多开关型动态电路1.串联S 由断开到闭合，各电表示数如何变化？○V 不变U 总→U 总○A 变大L U UI I R R R'=→=+总总2.并联○V 不变测电源电压，不变○A 变大多了一条支路，电流变大A 1示数不变各支路互不影响A 2示数变大无示数→有示数【典例引领】1.闭合开关S 后，当滑动变阻器的滑片向右移动时：①定串并：R 1、R 2并联②看电表：A 1测R 1电流，A 2测R 2电流，A 测总电流，V 测电源电压③从R 滑入手分析变化：滑片右移→R 滑变大→R 总变大①电压表V 的示数不变；（V 测电源电压，定值，不变）②电流表A 2的示数变小；（R 2↑，U 不变，I 2↓）③电流表A 1的示数不变；（各支路互不影响，I 1不变）④电流表A 的示数变小；【I （↓）=I 1（不变）+I 2（↓）】⑤电压表V 的示数与电流表A 的示数的比值变大；（比值为电路总电阻，变大）⑥电压表V 的示数与电流表A 1的示数的比值不变；（比值为R 1，不变）⑦电压表V 的示数与电流表A 2的示数的比值变大；（比值为R 2，变大）⑧电流表A 1与电流表A 的示数的比值变大；（A 1不变，A 变小）⑨电压表V 的与电流表A 的示数的乘积变小；（V 不变，A 变小）⑩电流表A 2与电流表A 1的示数的比值变小。
初中动态电路分析方法
初中动态电路分析方法在进行初中动态电路分析时，我们可以采用以下几种方法来进行计算和分析。
1. 基本电路定律：初中动态电路分析的第一步是应用基本电路定律。
其中最重要的是欧姆定律、基尔霍夫电流定律和基尔霍夫电压定律。
- 欧姆定律：根据欧姆定律，电流（I）等于电压（V）与电阻（R）的比值，即I=V/R。
这个定律可以用来计算电路中的电流或电阻。
- 基尔霍夫电流定律：基于该定律，电路中流入某一节点的所有电流之和等于从该节点流出的所有电流之和。
这个定律可以用来解决节点的电流分配问题。
- 基尔霍夫电压定律：基于该定律，电路中的所有电压之和等于零。
这个定律可以用来解决回路中的电压问题。
2. 等效电阻法：当电路中有多个电阻时，我们可以将这些电阻通过等效电阻的方式来简化。
等效电阻是指能够替代原电路中多个电阻所产生的效果的一个电阻。
等效电阻的计算方法通常根据电路的连接方式有所不同，如串联电阻和并联电阻。
- 串联电阻：当多个电阻按照线性顺序连接时，则它们的总电阻等于各个电阻的电阻值之和。
即R总= R1 + R2 + R3 + ...- 并联电阻：当多个电阻按照并联的方式连接时，则它们的总电阻的倒数等于各个电阻的倒数之和的倒数。
即1/R总= 1/R1 + 1/R2 + 1/R3 + ...3. 电位器分压法：电位器分压法是一种常用的电路分析方法，尤其在电路中有不确定电阻值或需要调节电压时尤为有用。
在电位器两端的电压可以通过电位器的阻值和总电压的比值来计算，即Vout = Vin * (R2 / (R1 + R2))。
4. 节点电压法和网孔电流法：节点电压法和网孔电流法是初中动态电路分析中常用的几种方法。
这两种方法本质上都是基于基尔霍夫电流定律和基尔霍夫电压定律进行计算分析的。
- 节点电压法：在节点电压法中，我们将电路中的每个节点视为一个未知电压点，并从节点出发，用未知电压表示。
然后根据基尔霍夫电流定律和基尔霍夫电压定律来建立方程组，最终求解出节点的电压值。
初中物理欧姆定律动态电路分析ppt课件
S2掷到1
S2掷到2
初中物理欧姆定律：动态电路分析
对 V不变
比
A
15
5、如图伏安法测电阻的实验电路图，当滑片P向左移 动时，请你判断A表和V表的变化。
解法： P左移→R2↓→R↓→I↑→A表↑。 R1不变→IR1↑→U1↑→V表↑。
解法：判断V表的变化还可以根据串联电路的分 压原理来分析：R2↓→U2↓→U1↑=U-U2↓→V表↑。
等效电路
P右移 → R2↑ →R总↑→I↓ →A1表↓
R1不变→U不变→A2不初变中物理→欧姆V定不律：变动态电路分析
13
3 如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两 电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前 者相比（ A ）
A．两表示数均变大 B．两表示数均变小 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大
16
初中物理欧姆定律：动态电路分析
6、如图，当滑片P向右移动时，A1表、A2表 和V表将如何变化？
电阻增大,电压不变, A1减小,A2减小
17
初中物理欧姆定律：动态电路分析
A. 电流表示数变小，电压表示数变大 B. 电流表示数不变，电压表示数变小 C. 电流表示数不变，电压表示数不变 D. 电流表示数变大，电压表示数变小
等效电路
P右移 → R2不变 →R总不变 I=U／RI总不变 → A 不变 U=IR V ↓
2
初中物理欧姆定律：动态电路分析
例题2：当S闭合，滑片P向右滑动时 (1)电流表的示数将___变__大___. (2)电压表的示数将___变__大___.
等效电路
P右移
→ R↑ RL不变
→URL=总I↑RL初中I总物=理U欧U姆／L定↓律R→：动态I电↓路→V分析1
2019-2020年中考九年级物理专题系列 第四课 初中物理 欧姆定律与动态电路分析
2019-2020学年中考九年级物理专题系列第四课 初中物理闭合电路中欧姆定律与动态电路的分析（含答案）学习目标：通过学习掌握认清动态电路及基本掌握动态电路分析与诊断。
在闭合电路中某元件发生变化引起电路结构变化，从而引起电阻、电流和电压三个物理量的相对变化，这类闭合电路电路被称为动态电路。
一、引起电路变化的几种情况 1．开关的断开和闭合引起电路变化。
2．滑动变阻器滑片的移动引起电路变化。
3．光敏、热敏、压敏、气敏等电阻引起电路变化二、解题思路1．明确变化前后电路的连接方式，通常采用电压表的“移除法”判断，画出等效电路图；2．明确电压表测哪部分电压，原则上电压表测电源电压时，测量范围不能出现电阻；同样电压表测电阻电压时，测量范围不能出现电源；明确电流表测何支路或干路电流；3．电路元件变化对哪部分电路造成影响，遵循“先局部——后整体——再局部”的思路。
三、常用的判断公式1、欧姆定律相关公式：RU I = ； U = I R ； I U R =（电阻比值公式）2、 电阻的串、并联公式（1）电阻串联的分压：2121R R U U =； （2）电阻并联的分流 1221R R I I =【题型类型一】开关的通断引起电路的变化。
解题步骤：1、“去表法”分别判断用电器的连接方式，画出等效电路图（注意分析是否有短接）2、分析判断电压表和电流表测量哪些用电器的电压和电流3、利用串并联电流、电压、电阻和欧姆定律分析每个物理量和电表示数的变化情况。
1、如图所示的电踏中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数；再断开开关S2，关于电压表、电流表断开示数的变化情况有下列几种说法，其中正确的是（ ）A ．电流表示数不变，电压表示数变小B ．电流表示数变小，电压表示数变大C ．电流表示数变小，电压表与电流表示数的比值变大D ．电压表示数示数变小，电压表与电流表示数的比值不变（选择题“红色”标志为答案）【题型变式】如上图所示的电踏中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数；再断开开关S2，则电表示数 ，电压表示数 ，电压表与电流表示数之比 （选填“变大”、 “变小”或“不变”）2、在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，当开关S2由闭合到断开时，电路中（）A 电压表V的示数变小； B. 电流表A的示数变大C.电压表V示数与电流表A示数的比值变大D. 电压表V示数与电流表A示数的乘积变大（选择题“红色”标志为答案）3、如图所示电路中，电源电压保持不变。

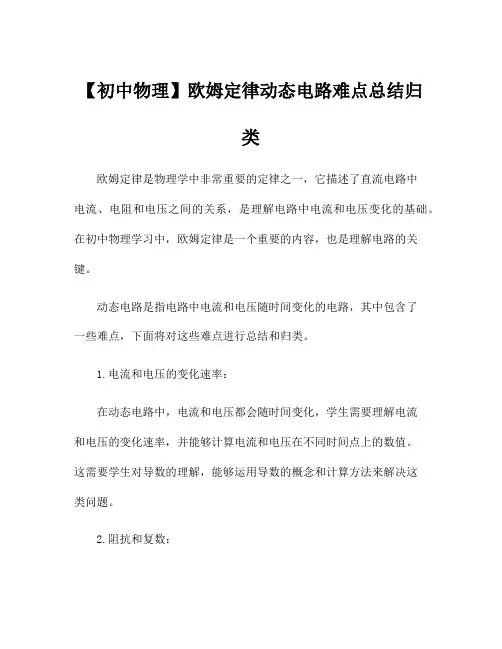

【初中物理】欧姆定律动态电路难点总结归类
【初中物理】欧姆定律动态电路难点总结归类欧姆定律是物理学中非常重要的定律之一，它描述了直流电路中电流、电阻和电压之间的关系，是理解电路中电流和电压变化的基础。
在初中物理学习中，欧姆定律是一个重要的内容，也是理解电路的关键。
动态电路是指电路中电流和电压随时间变化的电路，其中包含了一些难点，下面将对这些难点进行总结和归类。
1.电流和电压的变化速率：在动态电路中，电流和电压都会随时间变化，学生需要理解电流和电压的变化速率，并能够计算电流和电压在不同时间点上的数值。
这需要学生对导数的理解，能够运用导数的概念和计算方法来解决这类问题。
2.阻抗和复数：在动态电路中，电阻常常不是常数，而是随频率变化的复数阻抗。
这对学生来说是一个新的概念和挑战。
学生需要理解阻抗的物理意义，能够根据频率计算阻抗的数值，并理解阻抗和电阻之间的关系。
3.电流和电压的相位关系：在交流电路中，电流和电压往往存在着一定的相位差。
学生需要理解相位差的物理意义，能够根据电流和电压的波形图来确定它们之间的相位差，并能够计算相位差的数值。
4.电容和电感：电容和电感是动态电路中常见的两种元件，它们对电路的响应有着重要的影响。
学生需要理解电容和电感的物理意义，能够分析电容和电感在电路中的作用，并能够计算电容和电感的数值。
5.电路中的能量转换和损耗：在动态电路中，电流和电压的变化会导致电路中能量的转换和损耗。
学生需要理解电能和功率的概念，能够计算电路中的能量转换和功率损耗，并能够分析电路中的能量守恒和功率平衡。
针对以上难点，学生可以通过以下方法来解决和提高理解能力：1.强化数学基础：动态电路中涉及到较多的导数和复数计算，学生需要具备扎实的数学基础，特别是对导数和复数的理解和计算方法的掌握。
2.考虑电路中的等效电路：对于较为复杂的电路，可以考虑通过等效电路的方式来简化分析。
将复杂电路转化为等效电路可以帮助学生更好地理解电路的响应和特性。
3.运用模型和图表：学生可以通过建立模型和绘制图表的方式来帮助理解和分析动态电路。
专题04欧姆定律之动态电路分析
模块四电学专题04 欧姆定律之动态电路分析*知识与方法一、由滑动变阻器引起的电路中物理量的变化1.串联电路：解题方法：对于串联电路，一般的分析顺序为：滑动变阻器电阻R p的变化→电路总电阻R总的变化（R总=R+R P）→ 电路电流I的变化（U不变，I总RU=）→定值电阻R两端电压U1的变化（U1=IR）→滑动变阻器两端电压U2的变化（U2 =U−U1）快速巧解方法：根据串联电路分压规律，R p增大时，U2增大。
2.并联电路：解题方法：①电源两端电压U不变⇒通过R的电流I1不变（I1RU=）；②P的移动方向⇒滑动变阻器阻值的变化⇒滑动变阻器所在支路电流I2的变化（U不变，I2PRU=）①②⇒干路电流I的变化（I = I1+I2）二、由开关引起的电路中物理量的变化R PAV2V1SR解题方法：① 画等效电路图：分析闭合不同开关时，分别有谁连入电路；② 分析电表：电压表、电流表分别测谁；③ 根据欧姆定律、串并联电路规律和电源电压不变的条件，判断电表示数的变化。
三、由敏感电阻（光敏电阻、热敏电阻、气敏电阻、压敏电阻等）、与浮力杠杆等(加油、称体重等) 结合的应用型动态电路分析分析思路基本与“由滑动变阻器引起的电路中物理量的变化”相同四、利用变化量求定值电阻 1.U 1 = IR ，U ′1 = I ′R ，U ′1—U 1=（I —I ′）R ，ΔU 1=ΔIR2.∵U 不变，∴ΔU 1=ΔU 2∴ΔU 2=ΔIR*针对训练一、单选题1．（2023秋·山东泰安·九年级统考期末）热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）A ．B ．C ．D ．【答案】D 【解析】A ．由电路图可知，热敏电阻与R 0并联，电流表测并联电路干路电流．当温度升高时，热敏电阻R P AV 2 V 1 SR阻值变小，干路电流变大，故A不符合题意．B．热敏电阻与R0并联，电流表测热敏电阻的电流，当温度升高时，热敏电阻阻值变小，由IUR=可知，通过热敏电阻的电流变大，电流表示数变大，故B不符合题意．C．已知热敏电阻与R0串联，电压表测R0两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变大，故C不符合题意．D．已知热敏电阻与R0串联，电压表测热敏电阻两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变小，故D符合题意为答案．2．（2023秋·河北保定·九年级统考期末）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小）。
专题 欧姆定律的动态电路分析
专题欧姆定律的动态电路分析一、动态电路的定性分析1.对于任何一种电路，在分析动态变化情况时，可总结为“一个不变，两个关键，一个整体”。
（1）一个不变：电路中总电压不变。
（2）两个关键：一是串联电路中，串联的电阻越多，总电阻越大，并联电路中，并联的支路越多，则总电阻越小。
二是对于由两部分电阻串联或并联而成的电路，若其中一部分是定值电阻，而另一部分为可变电阻，则总电阻大小的变化情况与可变电阻大小变化情况一致。
（3）一个整体：分析电路时必须考虑整个电路中各物理量的变化情况，然后由整体到部分，由定值到变值的顺序进行分析。
2.解题顺序：电源电压不变→局部电阻如何变化→总电阻如何变化→总电流如何变化→电阻不变部分的电流、电压如何变化→电阻变化部分的电流、电压如何变化→各电表示数如何变化。
二、动态电路的定量计算思路关键是分别抓住电路变化前后所处状态，分析电路中的变化量和不变量，运用有关电学规律和电路特点建立状态方程，联立求解。
总之，只要掌握正确的解题思路和方法，常见电路的计算问题都能迎刃而解。
解题思路如下结构图：明确变化前后电路连接情况1.连接方式2.电流表、电压表测量对象分析电路中的变量和不变量1.用电器：电流、电压、电阻2.全电路：电流、电压、电阻运用有关电学规律和电路特点建立状态方程【例1】如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A.电流表A1变小，A2变小，电压表V不变B.电流表A1变小，A2不变，电压表V不变C.电流表A1变小，A2变小，电压表V变大D.电流表A1不变，A2变大，电压表V变小【例2】“道路千万条，安全第一条；行车不规范，亲人两行泪。
”酒后不开车是每个司机必须遵守的交通法规。
甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。
气体中酒精含量大于0且小于80mg/100mL 为酒驾，达到或者超过80mg/100mL为醉驾。
欧姆定律的动态电路分析+培优训练课件 物理人教版九年级全一册
(2)油面下降时滑动变阻器接入电路中的电阻 变大 ，电路中的电
流 变小 ，油量表相应的示数 变小 (选填“变大” “不变”或 “变小”)，显示油箱内的油量。 (3)所以油量表实际上是由 电流表 改装而成的。(选填“电压表”
或“电流表”)
1
2
3
4
5
6
7
8
9 10 11
3. 如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒 定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。不挂 物体时，滑片P在R2最上端。挂上物体时，滑片P随挂钩向下移动。在电 子秤量程范围内，则( C )
1
2
3
4
5
6
7
8
9 10 11
类型二：敏感电阻类 6. 我国法律规定，驾驶员醉驾要负刑事责任。物理活动小组的同学设 计了一种酒精测试仪的电路，如图所示。图中R为定值电阻，Q为酒精 气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒
精气体浓度的增大而减小。电源两端的电压不变，闭合开关S，当气敏 元件所测酒精气体的浓度增大时，则下列判断中正确的是( B )
第10题图
1
2
3
4
5
6
7
8
9 10 11
11. 如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2(各元 件均完好)。则闭合开关S2前后，各元件变化情况描述正确的是( C )
A. 灯L1变暗 C. 电压表示数不变
B. 灯L2变亮 D. 电流表示数变小
第11题图
1
2
3
4
5
6
7
8
9 10 11
1. 串联电路 (1)先看电阻，任意一个电阻变大，总电阻变大；任意一个电阻变 小，总电阻变小； (2)再看总电流，总电阻变大，总电流变小；总电阻变小，总电流变 大； (3)最后看电压，串联电路具有分压关系，电阻大，分压大；对于定 值电阻来说，电流和电压成正比，故定值电阻的电压和电流变化情 况相同。
第五章欧姆定律——滑片移动引起的动态电路分析
第五章欧姆定律滑片移动引起的动态电路分析教学目标：学会分析由滑动变阻器滑片移动引起的动态电路教学过程课题引入问题1：电路中滑动变阻器的滑片移动会引起那些物理量的变化？学生回答：改变电路中的电阻、电压、电流。
总结得出，电路中电路结构(滑片、开关等)发生变化，从而引起电阻、电流和电压的变化的电路称为动态电路。
提出课题即教学目标：滑片移动引起的动态电路分析课题探究类型一：滑动变阻器引起的动态电路一一串联如图所示的电路，闭合开关，当滑片P 向右移动的过程中，电流表示数和电压表示数 的变化情况分别是A.电流表示数变大,B.电流表示数变大,C.电流表示数变小,D.电流表示数变小,分析： (1)滑片P 向右移动，滑动变阻器的电阻变小，总电阻变小，根据电流与电阻成反比，电阻变大，电流变小，电流表示数变大；(2)串联电路为分压电路，滑动变阻器阻值变小，分的电压变小，定小灯泡分的电压就变大，电压表示数变大。
答案：A点拨一解题技巧：阻大压大，其他小；阻小压小，其他大。
类型二：滑动变阻器引起的动态电路一一并联如图所示，电源电压保持不变，当滑动变阻器滑片P 向右滑动时，电表示数的变 化情况是( )A.电压表V 示数变小B.电流表A1示数变大C.电流表Az 示数变大D.电流表A1示数变小电压表示数变大电压表示数变小电压表示数变小电压表示数变大分析：（I）R和滑动变阻器Rz并联，电压表示数不变；（2）R1和滑动变阻器Rz并联，相互独立互不影响，R电流不变，即电流表A?示数不变；滑片P向右移动，滑动变阻器的电阻变大，总电阻变大，根据电流与电阻成反比，干路电流变小，电流表A1示数变小。
答案：D点拨一解题技巧：电压不变，各支路独立工作互不影响，分电阻怎样变化，总电阻跟着变化课堂总结：滑片移动引起的动态电路规律方法总结：1.识别电路，分析电路连接方式。
2.分析电表，确定电表所测对象。
3.动态电路分析（分析各物理量的变化情况）（1）串联：阻大压大，其他小；阻小压小，其他大。
人教版九年级物理上册习题课件：第17章 专题八 动态电路分析与计算(共39张PPT)
8. 电路元件 A 和 B 中的电流与两端电压的关系如 图所示，由图可知，A 的电阻是 5 Ω.若将 A、B 并联 后接在电压为 2 V 的电源两端，干路中的电流是 0.6 A．若将 A、B 串联后接在电压为 3 V 的电源两端，B 两端的电压为 2 V.
第 8 题图
36
9. 如图甲的电路中，电源电压恒为 12 V，滑动变 阻器的铭牌上标有“100 Ω 0.5 A”字样，图乙为 R1 的 I-U 图象，R1 的阻值为 20 Ω.当电路中电流为 0.2 A 时， 滑动变阻器 R2 接入电路的阻值为 40 Ω.为了不损坏滑 动变阻器，R2 接入电路的阻值应不小于 4 Ω.
7
3. (2017·枣庄)如图所示的电路中，电源电压保持 不变，闭合开关 S，将滑动变阻器的滑片 P 向左移动， 下列说法中正确的是( D )
A．电流表 A1 的示数变小，电流表 A2 的示数变大 B．电流表 A1 的示数和电流表 A2 的示数同时变大 C．电压表的示数变大，电流表 A1 的示数变小 D．电压表的示数不变，电流表 A1 的示数变小
A．5 V 30 Ω
B．8 V 20 Ω
C．3 V 30 Ω
D．3 V 20 Ω
28
3. (多选)如图所示，闭合开关 S，当滑动变阻器的
滑片 P 在某两点之间来回滑动时，电流表的示数范围
是 1.0～2.0 A，电压表的示数范围是 7.2～2.4 V，则(BD)
A．电源电压为 15 V B．电源电压为 12 V
26
第 1 题图
27
2. 如图所示，MN 间电压恒定，R1 为定值电阻， 滑动变阻器 R2 的最大阻值为 20 Ω.当滑动变阻器滑片 P 处于 a 端时，电流表示数为 0.25 A；当滑片 P 处于 ab 中点时，电流表示数为 0.40 A，则电源电压 U 和电阻 R1 的大小为( C )
动态电路分析——欧姆定律
A
V
R1
R2
P 右，R 2 ，I=U/ （R1+R2）I U1=I R1，R1不 变 U1 U2=U-U1，U2
总结1： 在串联电路中，电阻越大，它两 端的电压越大。
3、如图所示，电路中电源电压不 变，当滑动变阻器的滑片P向a 端 移动时，电流表示数 变大 ，电压 表示数 变小 。
V R1 P A a
V
P R1
R变小,R与R变总电阻 变小,R总变小,I变大.
A
R2
A1
U2=IR2,U2变大. U1=U – U2, U1变小
一、滑动变阻器对电路的改变
例1、右图是汽车、摩托车油量表（实际上 就是电流表）原理示意图，R′是定值电阻， R是滑动变阻器，则（ ） A A．向油箱里加油时，电流表示数变大 B．燃油消耗下降时，电流表示数变大 C．燃油全部耗尽时，电流表将被烧坏 D．油箱加油过满时，电流表将被烧坏
V S P R1 A
R2
3.如图所示，电源电压保持不变时,当滑动变阻器滑 片P向右滑动过程中 【 C 】 A．电压表V示数变小 B．电流表A1示数变大 C．电流表A2示数不变 D．电流表A2示数变小
S V
A1
P
R1
A2
R2
4.如图所示电路，闭合开关S1后，当开关S２由１位置打到 ２位置时，电流表的示数变化正确的是： 【 C】 A．电压表示数不变，电流表示数变大 B．电压表示数变大，电流表示数不变 C．电压表示数不变，电流表示数变小 D. 电压表示数变小，电流表示数变小
1、如图所示，电路中电源电压不变， 当滑动变阻器的滑片P向右பைடு நூலகம்动时，电 流表示数 变小 ，电压表示数 变小 。
A
R1 R2 V
初中物理欧姆定律动态电路分析
初中物理欧姆定律动态电路分析欧姆定律是描述电流、电压和电阻之间关系的基本定律，它在动态电路分析中具有重要的作用。
在本文中，我们将详细介绍欧姆定律的含义、应用以及相关的原理和实验。
欧姆定律的基本表述是：“在恒定温度下，电流通过一条导体的大小与导体两端的电压成正比，与导体的电阻成反比。
”即I=U/R，其中I表示电流，U表示电压，R表示电阻。
这个简单的公式告诉我们，当电阻固定时，电流与电压成正比；当电压固定时，电流与电阻成反比。
根据欧姆定律，我们可以进行各种动态电路分析。
例如，在串联电路中，多个电阻依次连接，电流在电路中的路径是唯一的。
根据欧姆定律，我们可以根据已知的电阻和电压，计算出每个电阻上的电流，从而分析整个电路的性质。
并联电路中，多个电阻并在一起，电流分流在各个电阻上。
根据欧姆定律，我们可以根据已知的电阻和电压，计算出整个电路中的总电流，从而分析整个电路的性质。
此外，欧姆定律还可以用于计算功率和能量。
功率是单位时间内能量的转移速率，它与电流和电压的乘积成正比。
根据欧姆定律，我们可以通过电流和电压计算出电路中的功率。
欧姆定律的原理是基于电子在导体中的运动。
导体内的电子受到电压的作用产生电场力，电子在电场力的作用下发生加速运动，电子在导体中传递能量，形成电流。
而电子在导体中的运动又受到电阻的阻碍，电子与离子或其他电子碰撞产生散射，导致电子的速度减小和能量的损失。
因此，电流与电压成正比，与电阻成反比。
为了验证欧姆定律，我们可以进行实验。
实验中，我们需要一个恒流源、一个电阻和一个电压表。
首先，我们将电阻与电压表连接在一起，然后再将电阻连接到恒流源的输出端。
通过改变恒流源的大小，我们可以测量不同大小的电压和电流，并计算出它们之间的比值。
实验结果应该接近电阻的阻值，验证了欧姆定律的准确性。
总结起来，欧姆定律在动态电路分析中是非常重要的基本定律。
它描述了电流、电压和电阻之间的关系，并且可以用于计算功率和能量。
