接触器自锁正转控制线路
接触器自锁正转控制线路
欧阳歌谷（2021.02.01）
课程名称：电力拖动
授课班级:级机电1班
授课地址:电拖多媒体教室
章节名称
接触器自锁正转控制线路
计划课时
2课时
教学目标
知识与技能
1.接触器自锁正转控制线路的概念。
2.接触器自锁正转控制线路的工作原理。
3.接触器自锁正转控制线路的特点。
过程与办法
在黑板上画出原理图，对比原理图讲解工作过程。并提问学生，讲述工作原理，检查学生的理解水平。
难点
接触器自锁正转控制线路的工作原理。
课前温习
回忆上节课讲到的点动正转控制线路的原理图。
导入新课
比较点动正转控制线路的原理图，根据它们的区别，学习接触器自锁正转控制线路的原理图和工作过程。
新课讲授
一、 接触器自锁正转控制线路的原理图。
二、工作原理
先合上电源开关QS：
启动：按下启接触器自锁正转控制线路的接线图动按钮SB1，有电流通过KM线圈KM线圈得电KM的主触头闭合、KM帮助常开触头闭合（自锁）机电坚持运转；
二、接触器自锁正转控制线路的接线图
三、工作原理
四、课堂练习
五、课堂小结
六、安插作业
作业安插
写出接触器自锁控制线路线路的工作原理。并记住其原理图和接线图。
课后反响
本小节课讲述了接触器自锁控制线路的原理图和接线图，线路图工作原理及时重点，也是难点，必须加快速度，让学生一点一点理解。
当松开SB2，其常闭触头恢复闭合，因接触器KM的自锁触头在切断控制电路时已分断，解除自锁，SB1也是分断的，所以接触器KM不得电，电念头不转。
接触器自锁控制线路不单能使电念头连续运转，并且具有欠压、失压呵护作用。

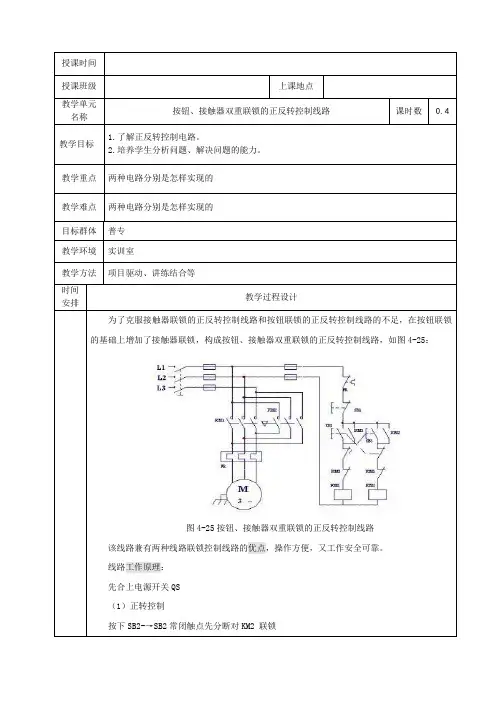

按钮接触器双重联锁的正反转控制线路
授课时间授课班级上课地点教学单元名称按钮、接触器双重联锁的正反转控制线路课时数0.4教学目标1.了解正反转控制电路。
2.培养学生分析问题、解决问题的能力。
教学重点两种电路分别是怎样实现的教学难点两种电路分别是怎样实现的目标群体普专教学环境实训室教学方法项目驱动、讲练结合等时间安排教学过程设计为了克服接触器联锁的正反转控制线路和按钮联锁的正反转控制线路的不足，在按钮联锁的基础上增加了接触器联锁，构成按钮、接触器双重联锁的正反转控制线路，如图4-25：图4-25按钮、接触器双重联锁的正反转控制线路该线路兼有两种线路联锁控制线路的优点，操作方便，又工作安全可靠。
线路工作原理：先合上电源开关QS（1）正转控制按下SB2-→SB2常闭触点先分断对KM2 联锁（注：教学过程设计部分可加页；表格中的单一、课程性质《编译原理》是高等工科院校“计算机科学与技术”、“软件工程”、“信息安全”等专业的一门重要的必修专业基础课。
所含内容涉及学科抽象、理论、设计三个形态。
在学习编译原理所涉及的知识的同时，掌握问题求解的典型思路和方法，帮助学生从系统层面重新认识程序和算法。
二、课程目标本课程的教学目标是：通过学习该课程，使学生了解形式语言基本概念和术语、掌握词法分析、语法分析、语义分析及中间代码生成、代码优化、符号表管理、存储组织和分配及代码优化的基本原理和实现方法。
通过学习编译程序的构造原理和技术，将有助于深刻理解和正确使用程序设计语言。
除此以外，编译原理课程介绍的一些原理、方法和算法并不局限于编译器的构造，也广泛地应用于其他软件的设计与开发。
本课程具有思想素质、知识技能以及能力培养三个层面的通用课程目标：（一）思想、素质教育目标目标1.1 在教学过程中，激发学生自豪感与爱国情怀，鼓励学生通过努力学习掌握先进科学技术，服务国家，回馈社会。
目标1.2 在教学过程中，通过课程内容与中国传统文化思想相结合，提升学生的学习兴趣、人文关怀和道德情操，真正做到“传道、授业和解惑”。
实验三 三相异步电动机接触器自锁正转控制线路的联接
实验三三相异步电动机接触器自锁正转控制线路的联接一、实验目的：通过对三相鼠笼式异步电动机接触器自锁正转控制线路的安装和接线，掌握三相鼠笼式异步电动机接触器自锁正转控制线路的接线和实际操作方法。
加深对电气控制系统各种保护、自锁、互锁等环节的理解。
二、实验设备1、三相交流电源（线电压220V）。
2、鼠笼式异步电动机（三角形接线）1台。
3、交流接触器（实验板上）2个。
4、按钮（实验板上）3个。
5、交流电压表（0-500V）1个。
三、实验内容三相鼠笼式异步电动机接触器自锁正转的线电压为220V，电动机采用三角形接法，接线图如图9.1所示。
四、实验步骤1、认识各电器的结构、图形符号、接线方法；抄录电动机及各电器铭牌数据；并用万用电表Ω档检查各电器线图、触头是否完好。
2、接触器自锁正转控制线路。
断电情况下，按图进行接线，经指导老师检查后，方可进行通电实验操作。
3、通电实验操作。
（1）开启控制屏电源总开关，按启动按钮，调节调压器输出，使输出线电压为220V；（2）按正向起动按钮SB1，观察并记录电动机的转向和接触器的运行情况；（3）按急停按钮SB2，观察并记录电动机的转向和接触器的运行情况；（4）实验完毕，按控制屏停止按钮，切断三相交流电源。
五、实验注意事项1、接通电源后，按起动按钮(SB1)，接触器吸合，但电动机不转且发出“嗡嗡”声响；或者虽能起动，但转速很慢。
这种故障大多是主回路一相断线或电源缺相。
2. 接通电源后，按起动按钮(SB1), 若接触器通断频繁，且发出连续的劈啪声或吸合不牢，发出颤动声，此类故障原因可能是：(1) 线路接错，将接触器线圈与自身的动断触头串在一条回路上了。
(2) 自锁触头接触不良，时通时断。
(3) 接触器铁心上的短路环脱落或断裂。
(4) 电源电压过低或与接触器线圈电压等级不匹配。
六、思考题1．在电动机接触器自锁正转控制线路中，接触器常开触头如何实现自锁功能。
2、在控制线路中,短路、过载、失、欠压保护等功能是如何实现的? 在实际运行过程中,这几种保护有何意义?作业：实验后按要求写好实验报告上交。
接触器按钮双重联锁正反转控制线路ppt课件
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
课堂练习
❖ 判断以下电路图能否实现正反转控制？若不能试说明原因。
（a）
（b）
（c）
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
接触器联锁正反转控制线路
❖ 1、接触器联锁：当其中一个接触器得电动作，通 过其辅助常闭触头使另一个接触器不能得电动作， 这种相互作用的制约叫做联锁或者互锁。
❖ 2、其优点是工作安全可靠，缺点是操作不便。因 为电机正反转之间的切换时，必须要先按下停止按 钮，才能进行正反转间的切换。否则接触器联锁作 用使其不能正反转切换。
转控制线路的
结构，把两个
线路组合起来
重
形成的
点
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
双重联锁控制线路的工作原理
❖ 1、双重联锁： ❖ 一重是交流接触器常闭触头与另一线圈串联
而构成的联锁； ❖ 另一重是复合按钮常闭触头串联在对方电路
工作原理分析
正转控制
先合上电源开关QS
按下SB1
SB1常闭触头先分断对KM2联锁（切断反转控制电路） SB1常开触头后闭合 KM1线圈得电
KM1自锁触头闭合自锁 KM1主触头闭合
电机M启动连续正转
KM1联锁触头分断对KM2联锁
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
(完整版)按钮、接触器双重联锁正反转控制线路
按钮、接触器双重联锁正反转控制线路⑴提问1)三相异步电动机缺相运行的故障现象是什么?2)怎样接线可使三相异步电动机从正转变为反转?⑵由问题2)引出并简述接触器联锁正反转控制线路工作原理1)电源电路由三相电源线L1、L2、L3、组合开关QS、熔断器FU2等组成，简述各元件的作用。
2)主电路由FU1、KM1、KM2、FR及电动机M组成。
KM1：正转用接触器，其主触头所接通的电源相序按L1、L2、L3相序接线。
KM2：反转用接触器，其主触头所接通的电源相序按L3、L2、L1相序接线。
提问：在三相异步电动机的正反转控制线路中正反转接触器是否可以同时闭合?KM1、KM2不能同时闭合，否则主电路短路，由控制电路中的联锁触头实现接触器联锁。
3)控制电路正转控制电路：由SB1、KM1线圈及1、2、3、4、5号线等组成。
反转控制电路：由SB2、KM2线圈及1、2、3、6、7号线等组成。
简述原理，提问：接触器联锁的缺点是什么?线路缺点：操作不便从正转变为反转，必须先按停止按钮SB3，后按反转启动按钮SB2。
线路优点：工作安全可靠。
由缺点引出按钮联锁正反转控制线路⑶简述按钮联锁正反转控制线路工作原理电源电路及主电路原理同接触器联锁正反转控制线路。
正、反转按钮SB1、SB2换成复合按钮，并使两复合按钮的常闭触头代替接触器联锁触头。
工作原理：基本同接触器联锁，从正转变为反转，不用先按停止按钮，可直接按下反转按钮SB2即可实现。
线路优点：操作方便。
线路缺点：容易产生电源两相短路故障，有不安全隐患。
在实际工作中经常采用按钮、接触器双重联锁正反转控制线路。
2.讲授新内容:四．按钮、接触器双重联锁正反转控制线路（128页）⑴电路组成正、反转按钮SB1、SB2采用复合按钮，同时加上接触器联锁。
电源电路、主电路不变。
⑵工作原理先合上电源开关QS1)正转控制按下正转按钮SB1SB1常闭触头先分断对KM2联锁，切断反转控制电路。
SB1常开触头后闭合，KM1线圈得电。
2.接触器自锁正转控制线路教案
《电力拖动》教学项目设计项目二：接触器自锁正转控制线路班级10.3 10.4 10.7 授课地点三合一实验室课时 6 授课教师10.7主讲：颜钊、10.3、10.4主讲：王华总体目标通过教学，使学生能够正确画出接触器自锁正转控制线路的电路图，能根据电路图分析其工作原理，能正确画出接线图并根据接线图正确接线德育目标1、培养学生热爱本专业的专业思想2、培养学生做事的认真态度，养成良好的道德品质和习惯3、让学生遵守安全用电操作规范教学器材交流接触器、熔断器、热继电器、低压断路器、接线端子、按钮、尖嘴钳、螺丝刀（平口、梅花）、护套线、铜线教学内容教学目标教学重点、教法及教具1、画出接触器自锁正转控制线路图（1课时）能画出接触自锁正转控制线路图自锁电路的形成教法：点拨、讨论教具：交流接触器、熔断器、低压断路器、按钮2、分析线路工作原理（1课时）1、能根据电路图正确分析出电路如何启动和停止2、理解自锁的概念自锁教法：点拨、讨论教具：交流接触器、熔断器、低压断路器、按钮分析线路的自身保护功能（1课时）1、知道电路的三种保护的工作原理2、知道熔断器和热继电器在功能应用上的区别和联系欠压和失压保护教法：点拨、讨论教具：交流接触器、熔断器、热继电器3、画出线路接线图（1课时）能根据电路图正确画出线路的接线图正确画出接线图教法：讲练教具：交流接触器、熔断器、低压断路器、按钮、接线端子4、安装电路（2课时）1、能正确安装电路2、线路整齐美观、符合线路要求1、正确安装电路（重点）2、电路安装整齐、美观教法：训练教具：交流接触器、熔断器、低压断路器、接线端子、按钮、尖嘴钳、螺丝刀（平口、梅花）、护套线、铜线当日教学计划Ⅰ时间：2010 年10 月18日课时：1 授课内容：画出接触器自锁正转控制线路的电路图教学过程一、复习引入提问：点动：按下启动按钮——电动机得电运转松开启动按钮——电动机失电停转引入：在要求电动机连续运转时，要一直按着启动按钮，不符合生产要求，那么点动控制电路在不增加元器件的情况下如何实现电动机的连续运转呢？（即按下启动按钮电动机运转，松开启动按钮电动机仍然运转）二、新课讲授启发：按下、松开启动按钮电动机都得电运转接触器主触头始终闭合KM线圈始终有电结论：启动按钮旁并一接触器辅助常开触头控制电路串一停止按钮负责停止课题：接触器自锁正转控制线路电路图：FU1KMPEFRSB2KMKMSB1FU2L1L2L3MFRQSQS：低压断路器SB1：启动按钮SB2：停止按钮FU1,FU2：熔断器（短路保护）FR：热继电器KM：交流接触器三、小结：画电路图的要领四、布置作业：试分析此电路的工作原理授课记录安全检查及设备、器材使用情况记录与处理方法课后反思及改进措施当日教学计划Ⅱ时间：2010 年10 月18 日课时：1授课内容：分析线路工作原理教学过程一、教师让学生分析接触器自锁正转控制线路启动的工作原理1、分析线路操作的先后顺序2、分析按下按钮后各仪器动作的先后及工作原理二、教师让学生分析接触器自锁正转控制线路停止的工作原理1、分析应如何操作才能让电动机停转2、分析按下按钮后线路的工作过程三、分析接触器自锁正转控制线路的工作原理，总结归纳自锁的概念启发：自锁-----按下启动按钮，KM线圈通过（）保持有电。
接触器联锁正反转控制电路
三、安装工艺要求
1、元件安装工艺、安装牢固、排列整齐；
2、布线工艺、走线集中、减少架空和交叉，做到横平、竖直、转弯成直角；
3、按钮、电机等金属外壳都必须接地，采用黄绿双色线；
4、主电路必须换相（即V相不变，U相与W相对换），才能实现正反转控制；
5、接线时，不能将控制正反转的接触器自锁触头互换，否则只能点动；
6、接线完毕，必须先自检查，确认无误，方可通电；
7、通电时必须有电气工程师在现场监护，做到安全文明生产；
五、巩固小结
3、接线工艺
A、每个接头最多只能接两根线；
B、平压式接线柱要求作线耳连接，方向为顺时针；
C、线头露铜部分< 2 mm；
D、电机和按钮等金属外壳必须可置要适当，安装要牢固、排列要整齐；
2、按钮使用规定：红色：SB3停止控制；绿色：SB1正转控制；黑色：SB2反转控制；
重点
接触器联锁正反转控制电路的安装与检修
难点
接触器联锁正反转控制电路的原理分析
教
学
过
程
【1组织教学】
清点人数，填写学员考勤日记；整顿纪律，集中学员注意力。
【2新课教学】
一、接触器联锁正反转控制电路的连接
接触器连锁正反转控制线路
二、接触器联锁正反转控制电路的原理分析
原理分析：电机正转时，按下启动按钮SB2，接触器KM1线圈得电，其常开接点闭合自保持，其常闭接点与KM2常闭接点形成互锁；电机反转时，首先要按下停止按钮SB1，KM1线圈失电，KM1常闭接点返回，这时，按下启动按钮SB3，接触器KM2线圈得电，其常开接点闭合自保持，电机反转。
接触器正转自锁控制线路
刘鹏
任务二 接触器正转自锁控制线路
（教、学、做一体化教学）
复习回顾
点动控制线路： 电 L1 L2 源 L3
FU1 QF SB FU2
主 电 路
M 3~
KM
控 制 电 路
KM
想一想
当要求电动机连续运转时，启动按钮 就要一直按着，这不符合生产要求，那 么点动控制线路在不增加元器件的情况 下如何实现电动机的连续运转呢？（即 按下启动按钮电动机运转，松开启动按 钮电动机仍然运转）
逆向思考
按下、松开启动按钮电动机都得电运转 接触器主触头始终闭合 KM线圈始终有电 启动按钮旁并联一个接触器常开辅助触头
控制电路串联一个停止按钮负责停止
接触器正转自锁控制线路
1.工作原理
QF L1 L2 L3
FU2
FU2
SB1
FU1
SB
SB1：停止按钮 SB2：启动按钮 FU1,FU2：熔断器 （短路保护） KM：交流接触器
接触器正转自锁控制线路
4.通电试车
通电试车-----观察电路各部分是否正常，如有异常，立 即停车检查。
严禁私自通电！
总结反思
1、掌握接触器正转自锁控制线路的工作原理和 接线方法。 2、完成实训报告，记录在实训中遇到的问题以 及解决的方法。 3、尝试设计出电机正反转控制电路。（选做）
SB2
KM KM KM KM M 3~
接触器正转自锁控制线路
（1）合上电源开关QF
QF L1 L2 L3 FU2
SB1
FU1 SB2
KM
KM
KM M 3~
接触器正转自锁控制线路
（2）起动：按下SB2，有电流通过KM线圈
QF L1 L2 L3
接触器自锁正转控制线路.doc
接触器自锁正转控制线路.课程教学教案课程名称：电力拖动授课班级:2015级机电1班授课地点:电拖多媒体教室章节名称接触器自锁正转控制线路计划课时2课时教学目标知识与技能1.接触器自锁正转控制线路的概念。
2. 接触器自锁正转控制线路的工作原理。
3. 接触器自锁正转控制线路的特点。
过程与方法在黑板上画出原理图，对照原理图讲解工作过程。
并提问学生，讲述工作原理，检查学生的理解程度。
德育目标1.培养学生观察、分析及综合归纳能力。
2.激发学生学习兴趣，提高对所学专业的积极性3.具有较强的理论联系实际的能力。
教学重点1. 了解接触器自锁正转控制线路的功能。
2. 能准确绘制接触器自锁正转控制线路的原理图，并理解其工作过程。
3. 了解接触器自锁正转控制线路的特点，以及区分与点动控制线路的区别。
教学难点接触器自锁正转控制线路的原理图以及其工作过程。
教学要点理论知识要点1.接触器自锁正转控制线路实现什么样的功能。
2.接触器自锁正转控制线路的原理图以及其工作过程。
3.接触器自锁正转控制线路的特点。
实际操作要点教具、实训器材授课课时2课时教学过程设计第一课时重点1. 接触器自锁正转控制线路实现什么样的功能。
2. 接触器自锁正转控制线路的工作原理。
3. 线路中元器件功能介绍。
难点接触器自锁正转控制线路的工作过程。
课前复习线路中各元器件的功能。
导入新课我们可以用点动的原理制作门铃，但用点动的原理来制作风扇电路合适吗？它是不合适的，因为点动控制电路不能让电动机持续运转，那么怎样才能让风扇在通电后持续运转呢，这节课我们要学习的“接触器自锁控制线路”就可以解决这个问题。
新课讲授一、课前准备 1.学生应按时整队，穿好工作服、安全鞋进入实习工场。
2.检查出勤情况。
二、接触器自锁正转控制线路的介绍接触器自锁正转控制线路能实现电动机的连续运转，其线路的主电路与点动控制线路的主电路相同，但在控制线路中串接了一个停止按钮SB2和在启动按钮SB1的两端并接了接触器KM的一对常开辅助触头。
交流接触器连锁正反转控制接线图
交流接触器连锁正反转控制接线图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QS接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QS接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
任务5接触器自锁正转控制线路的安装与检修31页PPT
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
接触器和按钮双重联锁正反转控制线路
双重联锁的正反转电气控制线路(1) 电路组成：主电路、控制电路≡ I双重莊锁的正反转电气控制⅛⅛路(2)主要元器件：按钮、低压断路器、交流接触器(3)原理分析正转控制：按下正转按钮SB1 →接触器KM1线圈得电→ KM1主触头闭合→电动机正转，同时KM1的自锁触头闭合，KM1的互锁触头断开。
反转控制：按下反转按钮SB2→接触器KM1线圈失电→ KM1的互锁触头闭合→接触器 KM2线圈得电→从而 KM2主触头闭合，电动机开始反转，同时KM2的自锁触头闭合，KM2 的互锁触头断开。
接触器互锁：为了避免正转和反转两个接触器同时动作造成相间短路，在两个接触器线圈所在的控制电路上加了电气联锁。
即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联；又将反转接触器 KM2的常闭辅助触头与正转接触器 KM1的线圈串联。
这样，两个接触器互相制约，使得任何情况下不会出现两个线圈同时得电的状况，起到保护作用。
按钮互锁：复合启动按钮SB1 , SB2也具有电气互锁作用。
SB1的常闭触头串接在 KM2 线圈的供电线路上，SB2的常闭触头串接在 KM1线圈的供电线路上，这种互锁关系能保证一个接触器断电释放后，另一个接触器才能通电动作，从而避免因操作失误造成电源相间短路。
按钮和接触器的复合互锁使电路更安全可靠。
1、双重联锁的正反转控制线路原理图:由于电机正反转的实现是通过改变电源相序来实现的。
因此，我们采用两个交流 接触器来进行换相，以达到控制电机的正转和反转的目的。
用两个按钮分别实现 正转和反转的控制，并把它们的常闭触点分别放在对方的控制回路里， 达到联锁 的目的。
线路工作原理图如下：FU22、分析双重联锁的正反转控制的工作原理： 合上电源开关正转启动：按下启动按钮SB1, KM1线圈得电，KM1主触头闭合，电机正转转动， 同时KM1辅助触点自锁，继续线圈供电。
同时联锁触点KM1常闭触点断开（禁止 KM2线圈得电，对反转进行联锁），电机继续正转转动。
交流接触器联锁正反转控制电路
联
FR
按下正转按
SB1
钮SB2
锁
KM2
KM1
正
SB2
KM1
SB3 KM2
反
转
SB2常闭 点断开
制
M
线
3~
KM1
KM2
路
图
精品课件
按钮联锁的正反转控制线路
QF FU1
FU2
按
L1 L2
L3
钮
FR
联
SB1
锁
KM2
KM1
正
SB2
KM1
SB3 KM2
反
转
制
M
线
3~
KM1
KM2
路
图
KM1线圈得电
精品课件
按钮联锁的正反转控制线路
接触器线圈
常开
常闭
接触器主触点－用于主电路 (流过的电流大，需加灭弧装置）
接触器辅助触点－用于控制电路
（流过的电流小，无需加灭弧装置）
精品课件
返回
接触器
弹簧
线圈 铁芯 衔铁 电机
~~
主触头
动作过程 线圈通电
衔铁被吸合
触头闭合
M 3~
精品课件
辅助 触头
电机接通 电源
简单的接触器控制 A B C
刀闸起隔离作用
KM1
制
M
线 路
3~
KM1互锁触
KM1
KM2
电闭合
图
精品课件
双重联锁的正反转控制线路
QF FU1
FU2
双
L1 L2
L3
重
FR
联
SB1
锁
KM2
KM1
接触器按钮双重联锁正反转控制线路
KM1自锁触头分断
KM1主触头分断 KM1联锁触头恢复闭合
电机M失电
KM2线圈得电
KM2自锁触头闭合自锁 KM2主触头闭合
电机M开启连续反转
KM2联锁触头分断对KM1联锁（切断正转控制电路）
若要停止，按下SB3，，使整个控制电 路失电，主触头分断，电机M失电停转
课堂练习
❖ 判断下列电路图能否实现正反转控制？若不能试阐明原因。
❖ 这是结合了接 触器联锁正反 转控制线路、 按钮联锁正反 转控制线路旳 构造，把两个 线路组合起来 形成旳
重点
双重联锁控制线路旳工作原理
❖ 1、双重联锁： ❖ 一重是交流接触器常闭触头与另一线圈串联
而构成旳联锁； ❖ 另一重是复合按钮常闭触头串联在对方电路
当中构成旳联锁。
接触器、按钮双重联锁正反转控制线路
（a）
（b）
（c）
反思总结，知识内化
接触器联锁 按钮联锁
双重联锁控制电路
三种线路旳优缺陷
1、课后作业：
写出接触器、按钮双重联锁正反转控制线路旳工作原理
2、课后思索：
请预习接触器联锁正反转控制线路旳安装
新课引入
❖ 接触器联锁工作安全可靠但操作不以便； ❖ 按钮联锁操作以便但有安全隐患； ❖ 这两种电路优缺陷都很明显。那么实际应用中，又
是怎么样处理这些不足和缺陷旳呢？ ❖ 实际应用当中我们旳电路既要工作安全也要操作以
便，这就是我们今日要讲旳新旳控制电路——接触 器、按钮双重联锁正反转控制线路
接触器、按钮双重联锁正反转控制线路
FU2 FR
SB3
KM2
KM1
KM2
SB1
SB2
FR
UV W
M 3~
两个交流接触器控制电动机正反转接线控制图
3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。?
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
两个交流接触器控制电动机正反转接线控制图
电动机可逆运行控制电路
为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
接触器自锁正转控制线路
KM线圈始终有电
按钮SB两端始终有电
结论：启动按钮旁并一接触器常开触头
讲授新课
L1 L2 L3
电路组成分析
QF FU1
FU2 SB2
SB1
KM
KM
KM
PE
M
接触器自锁正转控制线路
3~
讲授新课
QF
L1 L2 L3
FU1
FU2 SB2
SB1
KM
KM
KM
PELeabharlann M3~讲授新课
QF L1 L2 L3
PE
接触器自锁正转控制线路
FU2
KM M 3~
SB2
SB1 KM
KM
讲授新课
L1 L2 L3
松开SB1， 电动机继续运行
QF FU1
当启动按钮松开后，接触器通过自身 的辅助常开触头使线圈保持得电的作 用叫做自锁。与启动按钮并联起自锁 作用的辅助常开触头叫做自锁触头。
PE
接触器自锁正转控制线路
FU2
KM主触点闭合
电动机M启动连 续运转
KM辅助常开触点闭合
KM主触点断开
电动机M失电停 转
KM辅助常开触点断开
第四步：停止使用时，断开电源开关QF
分析讨论
1、如何实现电动机连续运转？ 在SB1的两端并联KM的一对动合辅助触头，在电路中 起自锁作用，使电动机连续得电运转。
2、如何控制电动机的停止？ 在控制电路中串联一个动断按钮SB2，按下SB2可断 开电路，使电动机停止转动。
圈保持得电的作用，并与启动按钮并联起来。
A、辅助常闭
B、辅助常开
C、主触头
D、联锁
课堂练习
3、如图所示自锁正转控制电路中，试分析指 出有关错误，并加以改正。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、工作原理
四、课堂练习
五、课堂小结
六、布置作业
作业布置
写出接触器自锁控制线路线路的工作原理。并记住其原理图和接线图。
课后反馈
本小节课讲述了接触器自锁控制线路的原理图和接线图，线路图工作原理及时重点，也是难点，必须放慢速度，让学生一点一点理解。
教学难点
接触器自锁正转控制线路的原理图以及其工作过程。
教学要点
理论知识要点
1.接触器自锁正转控制线路实现什么样的功能。
2.接触器自锁正转控制线路的原理图以及其工作过程。
3.接触器自锁正转控制线路的特点。
实际操作要点
教具、实训器材
授课课时
2课时
教学过程设计
第一课时
重点
1.接触器自锁正转控制线路实现什么样的功能。
课程教学教案
课程名称：电力拖动
授课班级:2015级机电1班
授课地点:电拖多媒体教室
章节名称
接触器自锁正转控制线路
计划课时
2课时
教学目标
知识与技能
1.接触器自锁正转控制线路的概念。
2.接触器自锁正转控制线路的工作原理。
3.接触器自锁正转控制线路的特点。
过程与方法
在黑板上画出原理图，对照原理图讲解工作过程。并提问学生，讲述工作原理，检查学生的理解程度。
课堂练习
在练习本上画出接触器自锁正转控制线的原理图和接线图
课堂小结
1.教学任务完成情况：
1）学会了接触器自锁控制线路的元器件的功能；
2）理解了接触器自锁控制线路的工作原理；
3）能准确绘制出接触器自锁控制线路的原理图和接线图。
2.组织学生打扫多媒体教室卫生。
板书设计
课题
一、接触器自锁正转控制线路的原理图
板书设计
课题
一、课前准备
二、接触器自锁正转控制线路的介绍
三、接触器自锁正转控制线路的介绍
四、课堂练习
五、课堂小结
六、作业布置
作业布置
记住原理图中用到的电器元件功能。
课后反馈
电器元件的功能反复讲解，但仍有部分学生记不住，
接触器自锁正转控制线路的原理图，接线图，工作原理。
当松开SB1，因为接触器KM常开辅助触头闭合时已将SB1短接，控制电路仍保持
接通，所以接触器KM继续得电，电动机M实现连续运转。当松开SB1，接触器KM通过自身常开辅助触头使线圈保持得电的作用叫作自锁，与启动按钮SB1并联起自锁作用的常开触头叫作辅助触头。
停止：按下停止按钮SB2---KM线圈失电---KM的主触头断开、KM辅助常开触头断开---电机失电停转；
失压保护：电动机在正常运行时，由于外界某种原因引起的突然断电时，能自动切断电动机电源，当重新供电时，保证电动机不能自行启动的一种保护。接触器自锁控制线路也可实现失压保护。因为接触器自锁触头和主触头在电源断电时已经断开，使控制线路和主电路都不能接通，所以在电源恢复供电时，电动机九不会自行启动，保证人身和设备安全。
德育目标
1.培养学生观察、分析及综合归纳能力。
2.激发学生学习兴趣，提高对所学专业的积极性
3.具有较强的理论联系实际的能力。
教学重点
1.了解接触器自锁正转控制线路的功能。
2.能准确绘制接触器自锁正转控制线路的原理图，并理解其工作过程。
3.了解接触器自锁正转控制线路的特点，以及区分与点动控制线路的区别。
2.接触器自锁正转控制线路的工作原理。
3.线路中元器件功能介绍。
难点
接触器自锁正转控制线路的工作过程。
课前复习
线路中各元器件的功能。
导入新课
我们可以用点动的原理制作门铃，但用点动的原理来制作风扇电路合适吗？它是不合适的，因为点动控制电路不能让电动机持续运转，那么怎样才能让风扇在通电后持续运转呢，这节课我们要学习的“接触器自锁控制线路”就可以解决这个问题。
5.交流接触器主触头KM：接通和开断主电路。
6.交流接触器线圈KM：控制触点动作。
7.接线端子作用：软硬线的衔接。
8.三相异步交流电动机M：用于主电路中，带动生产机械。
课堂练习
对照原理图，看对应的电器元件是如何起作用的？
课堂小结
本小节课讲述了接触器自锁控制线路的实现的电路功能，以及线路中电器元件的功能。
当松开SB2，其常闭触头恢复闭合，因接触器KM的自锁触头在切断控制电路时已分断，解除了自锁，SB1也是分断的，所以接触器KM不得电，电动机不转。
接触器自锁控制线路不但能使电动机连续运转，而且具有欠压、失压保护作用。
1.欠压保护
欠压：线路电压低于电动机额定电压。
欠压保护：当线路电压下降到某一数值时，电动机能自动脱离电源停转，避免电动机在欠压下运行的一种保护方式。
新课讲授
一、课前准备
1.学生应按时整队，穿好工作服、安全鞋进入实习工场。
2.检查出勤情况。
2、接触器自锁正转控制线路的介绍
接触器自锁正转控制线路能实现电动机的连续运转，其线路的主电路与点动控制线路的主电路相同，但在控制线路中串接了一个停止按钮SB2和在启动按钮SB1的两端并接了接触器KM的一对常开辅助触头。
难点
接触器自锁正转控制线路的工作原理。
课前复习
回忆上节课讲到的点动正转控制线路的原理图。
导入新课
对比点动正转控制线路的原理图，根据它们的区别，学习接触器自锁正转控制线路的原理图和工作过程。
新课讲授
1、 接触器自锁正转控制线路的原理图。
二、工作原理
先合上电源开关QS：
启动：按下启接触器自锁正转控制线路的接线图动按钮SB1，有电流通过KM线圈--- KM线圈得电---KM的主触头闭合、KM辅助常开触头闭合（自锁）---电机保持运转；
3、线路中元器件介绍
各元件功能：
1.组合开关QS：作电源隔离开关用，接通和开断电源电路。
2.熔断器FU1：主电路的短路保护。
3.熔断器FU2：控制电路的短路保护。
4.启动按钮SB1：用于控制电路中，相当于触发信号，通过交流接触器的线圈从而控制电动机的运行状态，接触器KM的线圈得电、失电；接触器KM的主触头控制电动机M的启动与停止。
采用接触器自锁正转控制线路可避免电动机欠压运行，因为当线路电压下降到一定值时，接触器线圈两端的电压也同样下降到此值，从而使接触器线圈磁通减弱。产生的电磁吸力减小，当电磁吸力减小到小于弹簧的反作用力时，动铁心被迫释放，主触头、自锁触头同时分断，自动切断主电路和控制线路，电动机失电停转，达到欠压目的。
2.失压保护
