液压管道问题研究及流固耦合分析
流固耦合算法研究报告
流固耦合算法研究报告1 流固耦合的概念流固耦合力学是流体力学与固体力学交叉而生成的一门力学分支，它是研究变形固体在流场作用下的各种行为以及固体位形对流场影响这二者相互作用的一门科学。
流固耦合力学的重要特征是两相介质之间的相互作用，变形固体在流体载荷作用下会产生变形或运动。
变形或运动又反过来影响流，从而改变流体载荷的分布和大小，正是这种相互作用将在不同条件下产生形形色色的流固耦合现象。
流固耦合问题可由其耦合方程定义，这组方程的定义域同时有流体域与固体域。
而未知变量含有描述流体现象的变量和含有描述固体现象的变量，一般而言具有以下两点特征：1）流体域与固体域均不可单独地求解2）无法显式地削去描述流体运动的独立变量及描述固体现象的独立变量从总体上来看，流固耦合问题按其耦合机理可分为两大类：第一类问题的特征是耦合作用仅仅发生在两相交界面上，在方程上的耦合是由两相耦合面上的平衡及协调来引入的如气动弹性、水动弹性等。
第二类问题的特征是两域部分或全部重叠在一起，难以明显地分开，使描述物理现象的方程，特别是本构方程需要针对具体的物理现象来建立，其耦合效应通过描述问题的微分方程来体现。
实际上流固耦合问题是场（流场与固体变形场）间的相互作用：场间不相互重叠与渗透其耦合作用通过界面力（包括多相流的相间作用力等）起作用，若场间相互重叠与渗透其耦合作用通过建立不同与单相介质的本构方程等微分方程来实现。
流固耦合的数值计算问题，早期是从航空领域的气动弹性问题开始的，这也就是通过界面耦合的情况，只要满足耦合界面力平衡，界面相容就可以。
气动弹性开始主要是考虑机翼的颤振边界问题，计算采用简化的气动方程和结构动力学方程，从理论推导入手，建立耦合方程，这种方法求解相对容易，适应性也较窄。
现在由于数值计算方法，计算机技术的发展，整个的求解趋向于N S方程与非线性结构动力学。
一般使用迭代求解，也就是在流场，结构上分别求解，在各个时间步之间耦合迭代，收敛后再向前推进。
基于ANSYS Workbench的液压管道流固耦合振动分析
基于ANSYS Workbench的液压管道流固耦合振动分析夏永胜;张成龙【摘要】以噪声试验台液压系统的折弯式管道为例,采用ANSYS Workbench进行有限元联合仿真,研究了流固耦合作用对管道振动的影响.仿真结果表明,流固耦合是引发管道振动的重要原因,在双向流固耦合作用下,管道的固有频率会明显降低.通过在合适位置增加卡箍约束管道,可以在不改变管系主要特征和管道结构的基础上,降低液压管道的流固耦合振动,最终实现减小管道的振动及降低噪声的目的.【期刊名称】《流体传动与控制》【年(卷),期】2017(000)003【总页数】5页(P38-41,57)【关键词】流固耦合;液压管道;ANSYS Workbench;振动【作者】夏永胜;张成龙【作者单位】合肥工业大学机械工程学院安徽合肥230009;合肥工业大学机械工程学院安徽合肥230009【正文语种】中文【中图分类】TH137汽车驱动桥中的主减速器要求工作平稳、无噪声，对主减速器进行噪声检测是保证产品性能的重要手段，实现这项工作的检验装备是噪声检测试验台。
在用噪声试验台进行主减的噪声检测时，试验台本身的振动及噪声必须控制在一定范围之内，这样测量的数据才能满足要求。
液压系统管道的振动会导致噪声污染，进而影响噪音试验台的整体性能。
因此液压管道应根据实际情况合理布置，并且采取一些有效的措施，以此来减小液压管道的振动。
压力管道内流体的流动会诱发管道振动，而管道的振动又会影响流体的运动状态，即压力管道系统中存在流体与管道结构之间的耦合振动[1]。
较强的流固耦合作用会造成液压系统中管道的振动和噪声污染，可以说液压管道中元件与液压油的流固耦合，是导致管道振动的根源之一。
以主减噪声检测试验台液压系统的某一折弯式管道为研究对象，验证了流固耦合作用对液压管道振动的影响，分析了其在振荡流体载荷的作用下管道的耦合振动特性以及相应振动控制措施，从而有效地降低了噪声试验台液压管道的振动与噪声。
管道及管路系统流固耦合振动问题的研究动态
第14卷 第3期应用力学学报V o l.14 N o.3 1997年9月CH INESE JOURNAL OF APPL IED M ECHAN I CS Sep.1997管道及管路系统流固耦合振动问题的研究动态α李 琳 喻立凡(北京航空航天大学 北京 100083)摘 要对管道及管路系统流固耦合振动问题在近二十年来的进展作了综述。
根据问题特点,将本课题分为三个分支,即从紊流到振动噪声源的研究,流2弹耦合振动的研究和声2弹耦合振动的研究。
在分别总结这三个分支的研究成果的同时指出了尚需进一步研究的某些问题。
关键词:流固耦合;管路系统;振动噪声1 引 言管路系统流固耦合振动问题有着广阔的工程背景,它的研究成果可直接应用于水利电力、机械、化工、航空航天以及核工程等各个领域。
同时在学术领域,它也是一个十分诱人的课题, Jou rnal of F lu ids and Structu res的创始人M.P.Paidou ssis称之为A M odel D ynam ical P rob2 lem[1]。
因为,它物理模型简单,描述它的数学方程容易简化,特别是管路系统容易实现,这给理论研究与实验研究协同并进提供了极大的方便。
此外,管道虽然是最简单的流固耦合系统,但它却涉及了流固耦合力学中的大多数问题,而且由于它结构的简单性还使得学者们可以分别(或侧重)研究流体的某一特性(如可压性、粘性、流速)对系统的影响。
七十年代以来,管道及管路系统流固耦合的振动问题有了长足进展。
随着问题的深入,关于这方面的研究形成了三个分枝:——研究内流诱发管系振动及噪声幅射机理;——研究具有定常流速的不可压缩流体与管道弯曲振动的耦合以及在此流速下的管道稳定性分析;管道与不可压缩流体的耦合振动可称为液2弹耦合振动。
——研究可压流体中的声波与管道振动的耦合,这种耦合振动可称为声2弹耦合振动。
α来稿日期:1995211230本文将按此三个分支简述课题的进展状况。
仿真笔记——流固耦合问题研究概述及几类典型应用

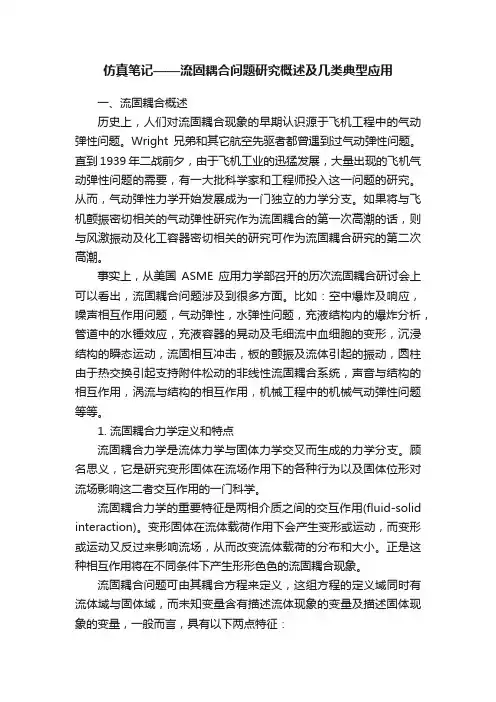

仿真笔记——流固耦合问题研究概述及几类典型应用一、流固耦合概述历史上，人们对流固耦合现象的早期认识源于飞机工程中的气动弹性问题。
Wright兄弟和其它航空先驱者都曾遇到过气动弹性问题。
直到1939年二战前夕，由于飞机工业的迅猛发展，大量出现的飞机气动弹性问题的需要，有一大批科学家和工程师投入这一问题的研究。
从而，气动弹性力学开始发展成为一门独立的力学分支。
如果将与飞机颤振密切相关的气动弹性研究作为流固耦合的第一次高潮的话，则与风激振动及化工容器密切相关的研究可作为流固耦合研究的第二次高潮。
事实上，从美国ASME应用力学部召开的历次流固耦合研讨会上可以看出，流固耦合问题涉及到很多方面。
比如：空中爆炸及响应，噪声相互作用问题，气动弹性，水弹性问题，充液结构内的爆炸分析，管道中的水锤效应，充液容器的晃动及毛细流中血细胞的变形，沉浸结构的瞬态运动，流固相互冲击，板的颤振及流体引起的振动，圆柱由于热交换引起支持附件松动的非线性流固耦合系统，声音与结构的相互作用，涡流与结构的相互作用，机械工程中的机械气动弹性问题等等。
1. 流固耦合力学定义和特点流固耦合力学是流体力学与固体力学交叉而生成的力学分支。
顾名思义，它是研究变形固体在流场作用下的各种行为以及固体位形对流场影响这二者交互作用的一门科学。
流固耦合力学的重要特征是两相介质之间的交互作用(fluid-solid interaction)。
变形固体在流体载荷作用下会产生变形或运动，而变形或运动又反过来影响流场，从而改变流体载荷的分布和大小。
正是这种相互作用将在不同条件下产生形形色色的流固耦合现象。
流固耦合问题可由其耦合方程来定义，这组方程的定义域同时有流体域与固体域，而未知变量含有描述流体现象的变量及描述固体现象的变量，一般而言，具有以下两点特征：•流体域或固体域均不可能单独地求解；•无法显式地消去描述流体运动的独立变量或描述固体运动的独立变量。
2. 流固耦合力学涉及领域及分类流固耦合问题涉及到很多方面。
流固耦合分析(FSI)理论详解
流固耦合分析（FSI）流固耦合分析（FSI）是涉及流体和固体之间相互作用的问题研究，其理论包括了几个主要方面：流体力学、固体力学、耦合边界条件、求解器等。
以下是流固耦合分析的详细理论讲解，带有相关公式和尽量详细的说明。
一、流体力学1. 守恒定律质量守恒定律：$$ \frac{\partial \rho}{\partial t} + \nabla \cdot (\rho \mathbf{u}) = 0 $$动量守恒定律：$$ \rho \frac{\partial \mathbf{u}}{\partial t} + \rho (\mathbf{u} \cdot \nabla) \mathbf{u} = \nabla \cdot \tau + \mathbf{f} $$其中，$\rho$是流体密度，$\mathbf{u}$是流体速度，$\tau$是应力张量，$\mathbf{f}$是体力。
2. 纳维-斯托克斯方程$$ \rho \frac{\partial \mathbf{u}}{\partial t} + \rho (\mathbf{u} \cdot \nabla) \mathbf{u} = \nabla \cdot (-p\mathbf{I} + \tau) + \mathbf{f} $$其中，$p$是静压力，$\mathbf{I}$是单位张量。
3. 边界条件（1）速度边界条件：$\mathbf{u} = \mathbf{u}_b$，其中$\mathbf{u}_b$是边界上的速度。
（2）压力边界条件：$p = p_b$，其中$p_b$是边界上的压力。
4. 流体力学求解器常用的流体力学求解器有OpenFOAM、ANSYS Fluent等。
二、固体力学1. 力学基本方程$$ \tau = \sigma\cdot \mathbf{n} $$其中，$\tau$是表面上的接触力，$\sigma$是固体的应力张量，$\mathbf{n}$是表面的单位法向量。
《流固耦合渗流规律研究》范文

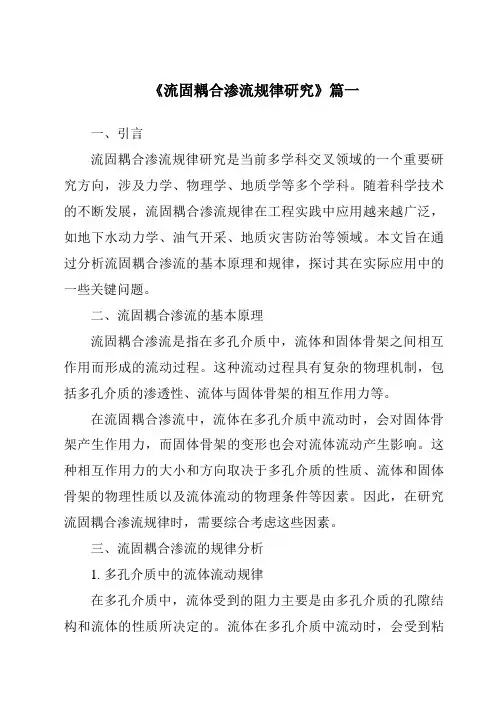

《流固耦合渗流规律研究》篇一一、引言流固耦合渗流规律研究是当前多学科交叉领域的一个重要研究方向，涉及力学、物理学、地质学等多个学科。
随着科学技术的不断发展，流固耦合渗流规律在工程实践中应用越来越广泛，如地下水动力学、油气开采、地质灾害防治等领域。
本文旨在通过分析流固耦合渗流的基本原理和规律，探讨其在实际应用中的一些关键问题。
二、流固耦合渗流的基本原理流固耦合渗流是指在多孔介质中，流体和固体骨架之间相互作用而形成的流动过程。
这种流动过程具有复杂的物理机制，包括多孔介质的渗透性、流体与固体骨架的相互作用力等。
在流固耦合渗流中，流体在多孔介质中流动时，会对固体骨架产生作用力，而固体骨架的变形也会对流体流动产生影响。
这种相互作用力的大小和方向取决于多孔介质的性质、流体和固体骨架的物理性质以及流体流动的物理条件等因素。
因此，在研究流固耦合渗流规律时，需要综合考虑这些因素。
三、流固耦合渗流的规律分析1. 多孔介质中的流体流动规律在多孔介质中，流体受到的阻力主要是由多孔介质的孔隙结构和流体的性质所决定的。
流体在多孔介质中流动时，会受到粘滞力、惯性力等多种力的作用，这些力的作用大小和方向取决于多孔介质的渗透性、孔隙大小分布等因素。
因此，在研究多孔介质中的流体流动规律时，需要综合考虑这些因素。
2. 固体骨架的变形规律在流固耦合渗流中，固体骨架的变形也是非常重要的一个方面。
当流体在多孔介质中流动时，会对固体骨架产生作用力，导致固体骨架发生变形。
这种变形的大小和方向取决于流体和固体骨架的相互作用力以及固体骨架的物理性质等因素。
因此，在研究固体骨架的变形规律时，也需要考虑这些因素。
3. 流固耦合渗流的总体规律流固耦合渗流的总体规律是指在多孔介质中，流体和固体骨架之间的相互作用力所形成的流动过程。
这种流动过程具有复杂的物理机制和数学模型。
在实际应用中，需要根据具体的工程问题建立相应的数学模型和求解方法，从而得出可靠的结论和解决方案。
基于多物理场的管道强度与模态分析(三)管道的流固耦合模态分析第一期
图4 模型控制参数
2. 计算结果分析 为了 研究流 体对 管道固 有频率 的影响 ，对空 管进行 了 模态分 析，表1 为无耦 合（空管）和考 虑流固耦合效 应的管 道前 6阶固 有频率。可 以看出，考 虑流固耦合 后，管道 的固 有频率比空管状态下的低，且 随着阶数的增加，固有频率的 变化率逐渐降低。说明了对于 充液管道考虑流固耦合模态计 算时的结果更为准确。
二、流固耦合模态分析
1. 有限元模型 由于 要分析 的几 何模型 较为简 单，可 直接在 软件中 建
图2 势流体材料定义
图1建立几何模型
图3 数值计算模型
2014年第4期
72
仿真 COMPUTER AIDED ENGINE ERING
再建立如图1 所示 的圆柱体几何模型为流体模型 。流体 采用 基于势的流 体单元进行 模拟，定 义势流体材 料如图2所 示，流体体积模量为2.56GPa，密 度为1000kg/m3。采用8节点 六面体单元对流体模型进行网 格划分，不需要设定流固耦合 边界。划分网格后的管道和流体有限元模型如图3所示。
流 体采 用层流 模型， 流体 粘度为 0.001 Pa ·s，密 度为 1 000kg/m3。用四 面体单元 对其进 行网格划 分，并设 置流体 外表面为流固耦合边界。在流体端部施加轴向速度载荷，对 另一端除轴 向以外的速 度设定为0。对流 体施加的周 期性速
CAD/ C AM 与制造业信息化
图8 流速随时间变化曲线 度载 荷如图8所示， 其频率与流 固耦合模态 分析后的管 道第 1 阶固有频率相同，取为36.9Hz。
立其几 何模 型。本 例中 的管 道直径 为1 00mm，管 道长 度为 5m，其建模方式如 图1 所示，建立同尺寸的圆 柱体。定义管 道材料的弹性模量为206GPa，泊松比为0.3，密度为7 800kg/ m3。采用四节点壳单元对圆 柱体的外表面进行网格划分，则 得到了直管结构有限元模型。对管道的一段进行固定约束， 另一端施加除轴向以外的约束。
