电力系统的短路分析

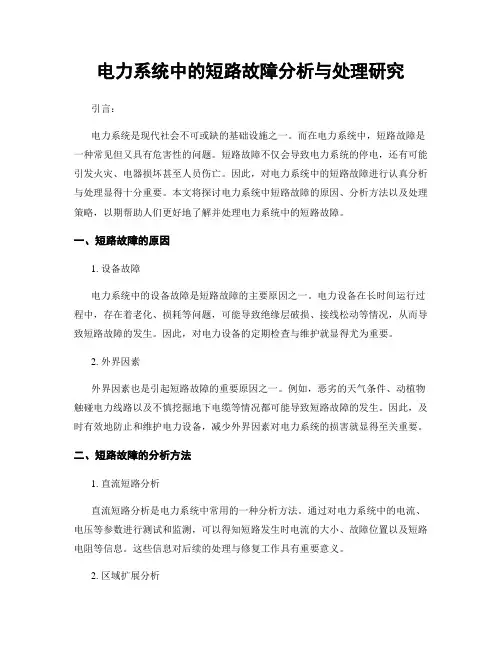

电力系统中的短路故障分析与处理研究
电力系统中的短路故障分析与处理研究引言：电力系统是现代社会不可或缺的基础设施之一。
而在电力系统中，短路故障是一种常见但又具有危害性的问题。
短路故障不仅会导致电力系统的停电，还有可能引发火灾、电器损坏甚至人员伤亡。
因此，对电力系统中的短路故障进行认真分析与处理显得十分重要。
本文将探讨电力系统中短路故障的原因、分析方法以及处理策略，以期帮助人们更好地了解并处理电力系统中的短路故障。
一、短路故障的原因1. 设备故障电力系统中的设备故障是短路故障的主要原因之一。
电力设备在长时间运行过程中，存在着老化、损耗等问题，可能导致绝缘层破损、接线松动等情况，从而导致短路故障的发生。
因此，对电力设备的定期检查与维护就显得尤为重要。
2. 外界因素外界因素也是引起短路故障的重要原因之一。
例如，恶劣的天气条件、动植物触碰电力线路以及不慎挖掘地下电缆等情况都可能导致短路故障的发生。
因此，及时有效地防止和维护电力设备，减少外界因素对电力系统的损害就显得至关重要。
二、短路故障的分析方法1. 直流短路分析直流短路分析是电力系统中常用的一种分析方法。
通过对电力系统中的电流、电压等参数进行测试和监测，可以得知短路发生时电流的大小、故障位置以及短路电阻等信息。
这些信息对后续的处理与修复工作具有重要意义。
2. 区域扩展分析当短路故障发生时，可能会引起电力系统中的其他设备故障，甚至扩大短路范围，造成更大的损失。
因此，进行区域扩展分析就显得非常重要。
通过对电力系统中各个部分的电流、电压等参数进行监测与分析，可以及时发现潜在的问题并采取相应的措施来防止短路故障的继续蔓延。
三、短路故障的处理策略1. 预防为主处理短路故障时，首要的原则是预防。
通过对电力设备的日常检查与维护，及时消除潜在的故障隐患，减少电力系统中短路故障的发生。
此外，还可以采用绝缘材料的升级、设备的改进等措施来提高电力设备的耐受能力，从而降低短路故障的概率。
2. 紧急处理在短路故障发生之后，需要及时采取措施进行紧急处理。
电力系统分析短路计算与稳定性分析
电力系统分析短路计算与稳定性分析电力系统是指由发电厂、变电所、输电线路、配电变压器以及用户负荷组成的一套供电系统。
为了确保电力系统的稳定运行，分析短路计算和稳定性分析是至关重要的。
本文将介绍电力系统的短路计算和稳定性分析的方法和重要性。
一、短路计算短路是电力系统中最常见的故障之一，指导电流经过故障点形成了短路电流。
短路电流可能对电力系统的设备造成损坏，甚至引发火灾和电击等安全事故。
因此，进行短路计算对于电力系统的安全运行至关重要。
1.短路计算方法（1）对称分量法：通过对称分量法将三相电压和电流分解为正序、负序和零序分量，计算每个分量的幅值和相角，并进行合成，得到短路电流结果。
（2）复合导纳法：将电力系统中的电源和传输线路抽象为复合导纳，通过利用电源和线路的参数计算短路电流。
2.短路电流计算的依据短路电流计算的依据是电力系统的原始数据，主要包括电源电压等级、线路参数、设备参数以及导线长度等。
这些数据可以通过现场测试或者设备参数手册获取。
3.短路计算结果的分析短路计算的结果主要有短路电流的大小、相角以及缺陷点的场强等信息。
通过分析短路计算的结果，可以评估电力系统设备的承受能力，确定保护装置的额定电流，以及进行事故分析和故障排除。
二、电力系统稳定性分析电力系统的稳定性是指在各种外界干扰下，系统能够保持正常的运行状态。
电力系统的稳定性分析是为了预测和评估系统在故障和负载变化等异常情况下的运行行为，以保证系统的稳定性和安全性。
1.稳定性分类电力系统的稳定性分为动态稳定性和静态稳定性两类。
（1）动态稳定性：指电力系统在受到扰动后，系统能够从暂态过渡到稳态的能力。
（2）静态稳定性：指电力系统在电力负荷变化（包括短路故障）时，系统能够保持电压和频率稳定的能力。
2.稳定性分析方法（1）大系统稳定分析：大系统稳定分析是指对整个电力系统进行全面的稳定性评估，通常采用仿真和数学建模的方法。
（2）小系统稳定分析：小系统稳定分析主要针对变电站和母线，通过考虑电力系统的传输损耗、节点电压和频率的波动等因素，评估系统的稳定性。
电力系统短路分析
目录
CONTENTS
• 电力系统短路概述 • 短路电流计算 • 短路故障分析 • 电力系统短路保护 • 短路分析案例 • 结论与展望
01 电力系统短路概述
短路定义与分类
பைடு நூலகம்
短路定义
在电力系统中，由于某种原因导致电 路中的电流不经过负载直接流回电源 的现象。
短路分类
根据短路发生的位置和短路电流的大 小，可以分为单相短路、两相短路和 三相短路。
详细描述
针对传统短路保护装置存在的不足，研发了一种新型的短路保护装置。通过在多个场景下的应用和测试，该装置 表现出良好的性能和稳定性，能够有效提高电力系统的安全性和可靠性。
06 结论与展望
短路分析的重要性和意义
保障电力系统安全稳定运行
短路故障是电力系统中最常见的故障之一，对其进行准确分析有 助于及时发现和解决故障，降低对整个系统的影响。
系统稳定性下降
短路可能导致系统电压下降，影响电力系统 的稳定性。
火灾风险
短路可能导致电弧产生，引发火灾。
02 短路电流计算
短路电流计算方法
欧姆定律法
基于欧姆定律，通过系 统各元件的电阻和电感 计算短路电流的大小。
叠加法
将系统中的各个元件对 短路电流的贡献分别计 算，然后进行叠加得到
总短路电流。
等效电压源法
通过分析电流和电压的波形来判断 是否存在短路故障。
04
短路故障的预防与处理
加强设备维护和检修
定期检查设备的绝缘状况和运行状态， 及时发现并处理潜在的故障隐患。
提高设备质量
选用高质量的设备和材料，减少设备 故障和绝缘损坏的可能性。
安装保护装置
在关键设备和线路安装保护装置，如 断路器和熔断器，以便在发生短路故 障时及时切断电路。
电力系统三相短路分析
电力系统三相短路分析电力系统短路是指电力系统中正常工作状态下的导体相互接触或与大地接触，导致电流过大而瞬间形成一个低阻值的回路，称为短路。
短路可能导致电力系统设备受损、事故发生甚至引发火灾等严重后果，因此对电力系统进行短路分析显得尤为重要。
电力系统短路分析的主要目的是确定短路电流大小及其分布情况，以便确定保护装置的设置参数和电气设备的选型设计。
在进行短路分析时需要考虑各种电力设备的参数、电力系统的拓扑结构以及电力系统的操作方式等因素。
电力系统短路分析可以分为对发电机、变压器、线路和负荷等不同组件进行短路分析。
首先对发电机进行短路分析，需要考虑其内部参数以及与系统的连接方式。
通常将发电机模型化为两个序列，即正序和负序。
正序各个参数均与实际相同，而负序则将相序改为逆序。
通过正序和负序的计算，可以得出发电机的短路电流。
接下来进行变压器的短路分析，变压器的短路分析主要是通过计算其短路阻抗，从而得出短路电流。
变压器的短路阻抗一般分为正序、负序和零序三种模式。
根据变压器的接法和绕组的配置，可以计算出不同模式下的短路电流。
线路的短路分析主要是通过计算线路的电阻、电抗和电容等参数，以及线路的长度和材料来得出短路电流。
线路的短路电流可以通过正序和零序计算得出。
负荷的短路分析一般较为简单，只需根据负荷的类型和连接方式计算出其短路电流。
在进行电力系统短路分析时，有两个重要的指标需要考虑，即故障电流和短路持续时间。
故障电流是指发生短路时电流的最大值，它对于各种保护设备的选择和设置均有重要的影响。
短路持续时间是指短路时电流的持续时间，它对于保护设备的热稳定性和热分散性有一定要求。
对于电力系统短路分析，目前常用的方法有解析法和数值计算法两种。
解析法主要是通过解析电路方程组，利用复数计算方法来求解短路电流。
数值计算法则通过建立系统的数值模型，利用计算机软件进行电流计算。
目前较为常用的软件有DigSILENT、PSS/E等。
总结起来，电力系统短路分析是对电力系统中各个组件进行短路计算，通过计算短路电流大小和分布情况，确定保护装置的设置参数和电力设备的选型设计。
电力系统的短路分析与处理
电力系统的短路分析与处理电力系统是现代社会中不可或缺的基础设施之一，而短路问题是电力系统运行中常见的故障之一。
短路会导致电流突然增大，造成设备受损、停电甚至火灾等严重后果。
因此，对电力系统中的短路进行准确、及时的分析与处理至关重要。
1. 短路的定义与原因分析短路是指电路中正常的电流路径被截断，形成新的低阻抗路径，从而导致电流异常增大的现象。
短路通常由以下几个原因引起：1.1 设备故障：电力设备如继电器、开关、断路器等发生故障时，可能引起短路。
1.2 设备老化：设备长时间运行会导致内部绝缘材料老化，从而增加短路的概率。
1.3 人为操作不当：错误的操作和维护可能会导致电路产生短路。
1.4 天气因素：如雷击等气象原因也可能引起电力系统的短路。
2. 短路分析的方法与步骤为了准确分析电力系统中的短路情况，可以采用以下几种方法：2.1 理论计算法：根据电路的参数和拓扑结构，运用电力系统理论和计算方法，推导出短路时的电流与电压分布情况。
2.2 模拟计算法：通过建立电力系统的模型，并进行仿真计算，得出短路时的系统响应。
2.3 实测分析法：利用实测数据对电力系统进行短路分析，通过检测电流和电压等参数的变化来确定短路的位置和原因。
短路分析的具体步骤如下：2.4.1 收集系统信息：包括电路图纸、设备参数和运行记录等。
2.4.2 建立系统模型：根据收集到的信息，建立电力系统的模型，包括设备的连接关系、电阻、电抗等参数。
2.4.3 进行计算或仿真：根据选定的分析方法，进行理论计算或模拟计算，得出短路时电流、电压分布等结果。
2.4.4 检测和验证：通过实测数据对计算结果进行检测和验证，确定计算结果的准确性。
2.4.5 分析与诊断：根据计算或实测结果，分析短路的位置、原因和影响范围。
2.4.6 提出处理方案：根据分析结果，提出具体的短路处理方案，包括设备更换、改进运维措施等。
3. 短路的处理方法与措施在确定了短路位置和原因后，需要采取相应的处理方法和措施，避免短路带来的严重后果：3.1 断开电源：对于出现短路的设备或电路，应立即切断电源，以防止短路电流继续流动导致更多损失。
电力系统短路分析与故障定位
电力系统短路分析与故障定位电力系统是现代社会不可或缺的基础设施之一，它为我们的生活提供了持续稳定的电能供应。
然而，电力系统中的故障可能会导致电力中断、设备损坏甚至火灾等严重后果。
因此，对电力系统的短路分析与故障定位至关重要。
一、电力系统短路分析电力系统短路是指电路中出现异常的低阻抗路径，导致电流异常增大。
短路故障可能由多种因素引起，如设备故障、线路老化、外部干扰等。
短路故障的分析有助于我们了解电力系统的稳定性和安全性。
短路分析的第一步是建立电力系统的等效电路模型。
该模型包括发电机、变压器、线路和负载等元件。
通过分析每个元件的参数和连接方式，我们可以得到电力系统的等效电路图。
接下来，我们需要进行短路计算。
短路计算的目的是确定在故障情况下电流的大小和方向。
这可以通过应用基尔霍夫电流定律和欧姆定律来实现。
根据电流的计算结果，我们可以评估电力系统的短路能力，并采取相应的措施来提高其可靠性。
二、电力系统故障定位一旦发生故障，及时准确地定位故障点对于恢复电力供应至关重要。
电力系统故障定位的目标是确定故障点的位置，以便快速修复。
故障定位的方法有多种，其中最常用的是利用故障电流的测量数据进行分析。
通过在电力系统的不同位置安装故障电流测量装置，我们可以获得故障电流波形的数据。
根据这些数据，我们可以通过比较不同位置的故障电流特征来确定故障点的位置。
此外，还可以利用其他技术来辅助故障定位。
例如，利用红外热像仪可以检测电力设备的温度异常，从而帮助我们确定故障点所在的设备。
另外，利用声音或振动传感器可以检测电力设备的异常声音或振动，进一步缩小故障点的范围。
总结：电力系统短路分析与故障定位是电气工程中的重要内容。
通过对电力系统的短路能力进行分析，我们可以评估其稳定性和安全性，并采取相应的措施来提高其可靠性。
而故障定位则可以帮助我们快速准确地找到故障点，以便及时修复并恢复电力供应。
电力系统的稳定运行离不开这些重要的分析与定位技术的支持。
电力系统中的短路故障分析与应对
电力系统中的短路故障分析与应对在现代社会中，电力系统的稳定运行对于各行各业以及人们的日常生活至关重要。
然而，短路故障是电力系统中常见且危害较大的一种故障类型。
了解短路故障的特点、成因，掌握有效的应对措施，对于保障电力系统的安全可靠运行具有重要意义。
短路故障，简单来说，就是指电力系统中正常运行情况以外的相与相之间或相与地之间的短接。
这种短接会导致电流瞬间急剧增大，可能引发一系列严重的后果。
短路故障产生的原因多种多样。
首先，设备老化和绝缘损坏是常见的因素。
随着电力设备使用时间的增长，其绝缘性能可能会逐渐下降，在外界因素的影响下，如过电压、潮湿、高温等，容易发生绝缘击穿，从而导致短路。
其次，自然灾害也可能引发短路。
例如，雷击可能使电力线路或设备瞬间过电压，造成绝缘损坏而短路；强风可能导致线路舞动、树枝触碰线路等，引发相间短路。
再者，人为操作失误或违规作业也不容忽视。
在电力设备的安装、维护和检修过程中，如果操作不当，可能会误碰带电部位，或者损坏设备的绝缘，引发短路故障。
另外，电力系统的设计和规划不合理，如线路间距过小、设备选型不当等，也会增加短路故障的发生概率。
短路故障一旦发生，会带来诸多不良影响。
从电流方面来看，短路瞬间电流会急剧增大，可能达到正常电流的几十倍甚至上百倍。
如此大的电流会产生巨大的电动力，可能导致电气设备的变形、损坏，如变压器绕组的扭曲、断路器触头的熔焊等。
同时，电流的热效应也会使设备温度迅速升高，严重时会引发火灾。
从电压方面来说，短路点附近的电压会大幅下降，影响到周边用户的正常用电。
对于一些对电压稳定性要求较高的设备，如电子设备、精密仪器等，可能会因电压骤降而无法正常工作，甚至损坏。
此外，短路故障还可能导致电力系统的振荡，破坏系统的稳定性，严重时可能引发大面积停电事故。
为了应对短路故障，电力系统采取了一系列的保护措施。
继电保护装置是其中的关键。
继电保护装置能够快速检测到短路故障的发生，并及时动作，将故障部分从系统中切除，以减少故障的影响范围。
电力工程设计规划中的电力系统短路分析
电力工程设计规划中的电力系统短路分析电力系统是工业和生活中不可或缺的基础设施之一，而电力系统的设计规划是确保其安全稳定运行的重要环节。
在电力工程设计规划中，电力系统短路分析是一项必不可少的任务。
本文将就电力系统短路分析进行详细论述。
一、电力系统短路分析的定义和作用电力系统短路分析是指对电力系统中出现的短路进行分析和计算，以确定短路时的电流大小、分布和短路发生位置等参数。
其主要作用有以下几点：1. 评估电力系统设备的短路能力：通过短路分析，可以评估各个电力系统设备的短路能力，判断其是否能够承受短路电流造成的瞬态电压和热负荷等影响，以保证系统设备的使用安全。
2. 检测潜在的设备故障：通过对电力系统短路分析，可以检测出潜在的设备故障，例如接线端子松动、绝缘破损等问题，及时进行维修和更换，以避免长期不稳定运行或者停电等严重后果。
3. 优化电力系统的配置：通过短路分析，可以确定电力系统中的潜在故障点，进而调整电力系统的配置，提高电力系统的可靠性和安全性。
二、电力系统短路分析的方法和步骤电力系统短路分析有多种方法和步骤，以下是一种常用的分析方法和步骤：1. 收集系统数据：首先，需要收集电力系统的拓扑结构、线路参数、负载数据等必要的系统数据。
这些数据将作为短路分析的输入。
2. 建立系统模型：利用收集的系统数据，建立电力系统的数学模型。
常见的方法包括节点法、支路法和整体法等。
3. 进行短路计算：利用所建立的系统模型，进行短路计算。
常见的短路计算方法有对称分量法、阻抗法和节点电压法等。
4. 分析短路结果：根据短路计算的结果，分析短路时各个设备的电流大小、分布和短路位置等参数。
可以通过绘制等值电流图、短路电流向量图等方式来进行分析。
5. 制定改进措施：根据短路分析的结果，制定相应的改进措施。
例如，对电流过大的设备进行升级，增加保护装置的设置等。
三、电力系统短路分析的应用实例下面以某电力系统的短路分析为例，具体说明电力系统短路分析的应用。
电力系统中的短路故障分析与处理
电力系统中的短路故障分析与处理电力系统是现代社会不可或缺的基础设施之一，但在使用过程中，由于各种原因可能会发生短路故障。
短路故障的发生不仅会影响电力系统的正常运行，还可能对设备造成损坏，甚至引发火灾等严重后果。
因此，对电力系统中的短路故障进行分析与处理显得尤为重要。
一、短路故障的定义与分类短路故障是指电路中两个相邻节点之间发生的电路异常连接，导致电流异常增大的现象。
根据故障的性质和原因，短路故障可以分为外部短路故障和内部短路故障。
外部短路故障是指由于外部原因，如树木、动物、天气等引起的短路现象。
这种故障通常出现在输电线路上，需要及时排除以恢复电力供应。
内部短路故障是指电力系统中的设备或元件本身出现故障，导致电路短路。
这种故障包括线路本身的短路、设备内部绝缘击穿等。
内部短路故障通常需要通过检修和更换故障设备来解决。
二、短路故障的分析方法1. 短路电流计算在分析短路故障时，首先需要计算短路电流。
短路电流计算是通过利用电气参数和故障点位置来确定短路电流的数值。
常用的短路电流计算方法包括对称分量法、复序分量法和有限元法等。
2. 故障点定位确定短路故障点的位置是解决故障的关键。
可以利用保护装置的故障信息提供线索，也可以通过现场实地勘查来确定故障点位置。
通过准确确定故障点位置，可以缩小故障范围，提高故障处理的效率。
3. 故障原因分析分析短路故障的原因是防止类似故障再次发生的关键。
故障原因可能涉及设备老化、材料缺陷、设计错误等众多方面。
通过仔细分析故障原因，可以制定合理的预防措施，提高电力系统的可靠性和安全性。
三、短路故障的处理方法1. 快速隔离故障在发生短路故障后，第一步是要及时隔离故障点，防止故障扩大。
可以通过保护装置的动作来实现快速隔离。
2. 检修故障设备隔离故障后，需要对故障设备进行检修或更换。
对于外部短路故障，可以进行简单的绝缘修复或清理工作。
对于内部短路故障，根据具体情况进行检修和更换。
3. 恢复正常供电在隔离和检修后，需要进行供电恢复工作，确保电力系统能够正常运行。
电力系统中的短路故障应对策略与分析方法
电力系统中的短路故障应对策略与分析方法在现代社会中，电力系统如同一个庞大而精密的“神经网络”，为我们的生活和生产提供着源源不断的动力。
然而，就像人体的神经网络可能会出现故障一样，电力系统也难免会遭遇各种问题，其中短路故障就是较为常见且危害较大的一种。
短路故障，简单来说，就是电力系统中不同电位的导体之间发生了非正常的短接。
这就好比原本应该在各自“轨道”上有序运行的电流，突然偏离了正常路径，造成了混乱。
短路故障的发生原因多种多样，可能是由于设备老化、绝缘损坏、雷击、人为误操作等。
那么，当短路故障发生时，会带来哪些危害呢？首先，短路瞬间会产生巨大的短路电流，这股强大的电流可能会超过设备的额定电流许多倍，从而导致电气设备过热甚至烧毁。
其次，短路会引起系统电压的急剧下降，影响到其他正常设备的运行，甚至可能导致整个电力系统的崩溃。
此外，短路故障还可能引发火灾、爆炸等严重的安全事故，给生命财产带来巨大威胁。
面对如此严重的后果，我们必须采取有效的应对策略。
在电力系统的设计和建设阶段，就要充分考虑短路故障的可能性，并采取预防措施。
例如，选用高质量的电气设备，确保其具备良好的绝缘性能和耐受短路电流的能力；合理规划电网结构，优化线路布局，减少短路故障发生的概率。
当短路故障发生后，快速准确的故障诊断是至关重要的第一步。
这就需要依靠先进的监测设备和技术，如故障录波器、智能传感器等，它们能够实时监测电力系统的运行状态，一旦发现异常，迅速采集相关数据并上传至控制中心。
控制中心的工作人员可以根据这些数据，结合专业的分析软件，对故障进行定位和类型判断。
在确定了短路故障的位置和类型后，接下来就是采取相应的处理措施。
对于一些不太严重的短路故障，如瞬时性短路，可能通过继电保护装置自动重合闸来恢复供电。
而对于较为严重的永久性短路故障，则需要迅速切断故障线路，以防止故障范围的进一步扩大。
同时，要尽快组织维修人员赶赴现场进行抢修，更换损坏的设备，修复受损的线路。
电力系统短路故障的检测与分析
电力系统短路故障的检测与分析电力系统是现代社会不可或缺的重要基础设施之一，然而电力系统运行中难免会遇到各种故障，其中短路故障是最常见的一种。
短路故障会导致电网电压异常，甚至引起火灾、爆炸等严重后果，因此短路故障的检测与分析具有重要的意义和紧迫性。
本文将从故障原因、检测方法、分析技术等方面，探讨电力系统短路故障的检测与分析。
一、短路故障的原因1.设备故障电力系统中存在各种设备，如变压器、开关、继电器等，这些设备由于长时间的运行、维护不当等原因，容易出现故障，导致短路发生。
2.外力作用外界因素也是导致短路故障的一个重要原因。
例如：人为损坏、鸟类触碰、动物攀爬、风力推动导线等，都可能导致短路故障发生。
3.环境影响环境因素也会对电力系统产生负面影响，如雨水侵入导线的接头处，导致接触失效，不能及时发现并处理；电线杆和电缆管的腐蚀老化等环境因素也会影响电力系统的正常运行。
二、短路故障的检测方法1.物理方法物理方法包括对电线杆、导线等进行检查，以发现短路故障。
物理方法主要通过观察导线附近空气中是否有火花进而判断是否存在短路故障。
2.机电方法机电方法主要是通过对电力设备的检测，判断设备是否存在故障。
通过检测，可以发现设备是否损坏，导致电流走了捷径，从而引发短路故障。
3.电气方法电气方法能够更好地检测到电力系统的短路故障。
例如：电流互感器、电压互感器、电表、保护装置等能够对电力系统的电压、电流、电阻等进行测量，以便及时发现短路故障。
三、短路故障分析技术1.时域分析时域分析是一种分析技术，可以对电力系统故障进行处理。
通过时域分析，可以判断故障的类型和位置，并及时对故障进行处理。
2.频域分析频域分析是一种重要的分析技术，在电力系统短路故障分析中应用广泛。
通过对电力系统信号的频率分析，可以得到系统中各种频率成分的特点，并进一步判断故障类型及其位置。
3.阻抗分析阻抗分析是一种比较常见的分析技术，也是电力系统短路故障的重要检测手段之一。
电力系统短路故障分析与保护原理
电力系统短路故障分析与保护原理随着电力系统的发展和电气设备的广泛应用，电力系统短路故障问题显得越来越重要。
本文将对电力系统短路故障分析和保护原理进行探讨，并给出一些解决短路故障的建议。
一、电力系统短路故障分析短路故障是指在电力系统中，两个或多个电气回路之间出现了一个或多个异常低阻抗的连接，导致过电流的流动。
短路故障主要有以下几种类型：1. 直接短路故障：在电气设备相间或设备内部发生直接短路，如绕组短路、绝缘破损等。
2. 感应短路故障：电力系统中，电流通过于其中的感应电动机或变压器，可能会在起动或停止过程中导致感应短路。
3. 故障电容短路：电容器的绝缘损坏或接线不当，会导致电流的异常流动，形成故障电容短路。
二、电力系统短路故障保护原理为了保护电力系统和电力设备，必须及时、准确地检测短路故障，并采取相应的保护措施。
以下是几种常见的电力系统短路故障保护原理：1. 过电流保护：通过监测电流大小，当电流超过设定值时，保护装置会迅速切断电源，防止电流继续流动，并排除潜在的危险。
2. 零序电流保护：检测系统中的零序电流，当零序电流超过设定值时，保护装置会立即切断电源，避免对设备和系统造成伤害。
3. 差动保护：通过比较电流差值，判断电气设备是否发生故障。
当差值超过设定值时，保护装置会切断电源，以保护设备和系统正常运行。
4. 瞬时保护：利用瞬时电流和电压的快速变化进行保护，当系统中出现短暂异常时，保护装置会迅速响应并采取相应措施。
5. 地故障保护：检测系统中的接地电阻和接地电流，当接地电流或接地电阻超过设定值时，保护装置会切断电源，防止电气设备泄漏电流或电气设备受到额外伤害。
三、解决电力系统短路故障的建议对于电力系统中的短路故障问题，以下是一些建议供参考：1. 定期维护：定期检查和维护电气设备的绝缘性能，确保设备正常工作并减少发生短路故障的可能性。
2. 合理布置设备：合理安装和布置电力设备，减少不必要的接触或干扰，降低短路故障的风险。
电力系统短路分析
电力系统短路分析在电力系统中，短路是指电路中出现两个或多个节点之间的低阻抗连接，导致电流过大，可能引发设备损坏、火灾灾害以及系统崩溃等严重后果。
因此，进行电力系统短路分析是非常重要的，可以帮助我们有效预防和应对短路故障，确保系统运行的安全和可靠。
1. 短路故障的类型和原因短路故障可以分为线路短路和设备短路两种类型。
线路短路主要是由于电缆绝缘受损、导线间绝缘失效等原因引起的；设备短路则是由于设备内部元件故障、外界因素（如雷击）等引发的。
2. 短路电流的计算短路电流是指在短路点处通过的电流，通常使用对称分量法进行计算。
首先，需要确定短路点、短路类型和系统参数等信息，然后利用对称分量法得出短路电流的幅值和相位。
3. 短路分析方法短路分析可以采用解析法和数值法两种方法。
解析法适用于简单的系统和短路问题，通过数学公式和计算得出结果。
数值法则是利用计算机软件进行电力系统模型的建立和仿真计算，能够处理更为复杂的系统和故障情况。
4. 短路分析的步骤进行短路分析时，通常需要按照以下步骤进行：(1) 收集系统参数和拓扑结构信息；(2) 建立电力系统模型，包括电网拓扑和设备参数等；(3) 进行短路计算，得出短路电流信息；(4) 分析短路电流的影响，判断设备的耐受能力；(5) 根据分析结果，采取必要的措施进行短路故障的处理和防护。
5. 短路分析的应用短路分析在电力系统的设计、运行和维护中具有广泛的应用价值。
在系统设计阶段，通过短路分析可以评估设备的选型和布置方案；在系统运行中，可以及时发现潜在的短路风险，采取相应的预防和修复措施；在系统维护中，可以辅助故障诊断和设备检修。
6. 短路分析的挑战和应对策略短路分析面临着复杂多变的电网结构和快速发展的技术需求，因此也存在一些挑战。
其中，电网规模庞大导致短路计算复杂度高；电气设备类型繁多需要考虑不同设备的特性；故障情况多变需要灵活应对等。
为了应对这些挑战，可以借助现代计算机技术和专业软件进行高效的短路分析，同时加强对电力系统的监测和维护工作。
电力系统三相短路的分析计算
电力系统三相短路的分析计算
三相短路是指电力系统中三相导体之间发生短路故障，通常是由于设
备故障或外部原因引起的。
三相短路可能引起电流突然增大，电流过大很
容易导致设备的损坏或损坏。
因此，对三相短路进行及时的分析和计算非
常重要。
三相短路的分析计算主要包括以下几个方面：
1.短路电流计算：根据电力系统的拓扑结构和设备参数，通过计算和
仿真得到短路电流。
这是确定系统中短路故障的重要步骤，可以帮助工程
师了解系统中电流的大小和方向。
2.短路电流传播计算：根据系统中设备的参数，计算短路电流在系统
中的传播路径和传播过程。
这可以帮助工程师确定短路故障的类型和位置，以及各个设备受到的短路电流大小。
3.设备保护装置设定计算：根据短路电流的计算结果，确定设备保护
装置的动作时间和动作电流。
这可以帮助工程师对电力系统的保护装置进
行设置和校验，确保系统中的设备在短路故障发生时能够及时动作，保护
设备的安全运行。
4.短路电流对设备的影响计算：根据短路电流的计算结果，分析短路
故障对系统中设备的影响。
这可以帮助工程师评估设备的稳定性和可靠性，确保设备能够在短路故障发生时正常运行。
总之，电力系统三相短路的分析计算是电力系统工程中的重要任务之一、通过对短路电流的计算和分析，可以帮助工程师了解系统中的故障状态，确定短路故障的类型和位置，并对设备的保护装置进行设置和校验，
以确保系统的安全运行。
电力系统中的短路故障分析
电力系统中的短路故障分析在现代社会中，电力系统就如同人体的血液循环系统一样，为各个领域的正常运转提供着源源不断的动力。
然而，如同人体会生病一样，电力系统也会出现各种故障，其中短路故障是较为常见且危害较大的一种。
短路，简单来说，就是电力系统中正常情况下相互绝缘的导体之间发生了非正常的连接。
这种非正常连接会导致电流瞬间急剧增大，远远超过正常工作电流的水平。
短路故障产生的原因多种多样。
首先，电气设备的绝缘老化或损坏是一个常见因素。
长期运行的设备，在外界环境的影响下，如温度、湿度、灰尘等，其绝缘性能可能逐渐下降，最终导致短路。
其次，人为的误操作也可能引发短路。
例如，在检修时未按照规定的程序进行操作，误将带电部分与接地部分短接。
再者，自然灾害如雷击、风暴等也可能破坏电力设备的绝缘，从而引发短路。
另外，设备的设计缺陷、制造质量问题以及动物的触碰等都有可能导致短路故障的发生。
短路故障一旦发生，会带来一系列严重的后果。
从电流的角度来看，短路电流瞬间增大，会产生巨大的电动力和热效应。
强大的电动力可能会使电气设备发生变形甚至损坏，例如变压器绕组的扭曲、母线的弯曲等。
而热效应则会使设备温度迅速升高，可能导致设备的烧毁。
同时，短路还会引起电网电压的大幅下降。
这对于那些对电压稳定性要求较高的设备来说，可能会导致其无法正常工作，甚至停机。
例如，电动机可能会因为电压降低而转速下降，甚至停转，从而影响工业生产的正常进行。
在电力系统中，短路故障主要有三相短路、两相短路、单相短路和两相接地短路等几种类型。
三相短路是最为严重的一种短路形式，因为此时短路电流最大。
但在实际的电力系统中，三相短路发生的概率相对较低。
两相短路的短路电流比三相短路小，但仍然会对系统造成较大的影响。
单相短路在中性点接地的系统中较为常见，虽然其短路电流相对较小，但由于发生的概率较高，对系统的安全运行也不容忽视。
两相接地短路则是一种较为复杂的短路形式，其危害程度介于两相短路和三相短路之间。
电力系统短路分析计算及仿真
电力系统短路分析计算及仿真首先，短路电流计算是通过对电力系统进行建模和分析，计算出系统中不同节点处的短路电流大小。
这需要根据电力系统的拓扑结构、负荷特性和设备参数，利用短路电流计算程序进行计算。
计算方法包括经典短路电流计算法、迭代法和时间解析法等。
经典短路电流计算法是常用的计算方法之一，它基于各种电力设备的等效电路模型，利用短路阻抗或复阻抗与其他元件的连接方式进行计算。
计算过程包括建立系统的节点矩阵，形成导纳矩阵，然后利用导纳矩阵计算短路电流。
另一种常用的计算方法是迭代法，它是基于负荷流和短路流相互影响的一种计算方法。
首先进行负荷流计算，得到系统中各节点的电压值，然后将负荷值改为短路电流作为负荷的等效值，再次进行负荷流计算，直到系统中各节点的电压值基本稳定。
该方法适用于复杂的电力系统，但计算过程相对较为复杂。
此外，还有基于时间解析法的短路电流计算方法，它可以考虑电力系统中的非线性特性和过渡过程。
该方法可以更真实地反映系统的动态特性，但计算量较大，适用于小型系统或关键系统的分析。
在短路电流计算完成后，还需要对计算结果进行仿真分析，以验证系统的安全性和可靠性。
短路电流仿真可以通过软件仿真工具进行，如PSS/E、PSAT和DIgSILENT等。
仿真过程中，需要建立电力系统的准确模型，包括各种电力设备的参数、控制逻辑和保护系统等。
然后根据计算结果进行仿真运行，观察系统中各节点的电流和电压波形，以及设备的动作情况。
通过仿真分析，可以发现系统中潜在的问题，并采取相应的措施进行改进和优化。
总之，电力系统短路分析是电力系统设计和运行中至关重要的一部分。
通过短路电流计算和仿真分析，可以评估系统的短路能力，确保系统的安全运行和可靠供电。
电力系统短路分析方法
电力系统短路分析方法简介电力系统是由各种设备和网络构成的复杂系统，其稳定运行对于现代社会至关重要。
然而，电力系统也面临着各种故障风险，其中短路是最常见的一种。
本文将介绍电力系统短路分析的方法和工具，以帮助工程师有效识别和解决短路问题。
一、短路的定义和影响短路是指两个或多个电路中两条或多条导线之间的不正常连接，形成低电阻路径，导致电流异常增大。
短路会导致电力系统各种设备受损，甚至引发火灾、爆炸等严重事故。
因此，准确识别和分析短路故障对于电力系统的安全运行至关重要。
二、短路分析的步骤1. 数据收集短路分析的第一步是收集相关数据，包括电力系统的拓扑结构、线路参数、设备特性等信息。
这些数据将为后续的分析提供基础，并帮助工程师全面了解电力系统的情况。
2. 模型建立在短路分析中，建立电力系统的模型是非常关键的。
通常使用潮流计算软件或仿真工具来构建电力系统的数学模型，精确描述电力系统的特性和运行状态。
3. 短路计算短路计算是短路分析的核心步骤。
通过利用电力系统的模型，结合实际数据，进行短路计算可以准确地确定电流的分布和大小。
常用的短路计算方法包括传统的解析法、数值法和计算机仿真法等。
4. 分析结果评估在短路计算完成后，需要对分析结果进行评估。
工程师可以通过分析结果来确定短路故障的位置、类型以及对电力系统的影响程度。
评估结果将为故障排除和系统改进提供重要的指导。
5. 故障排除和改进最后一步是根据分析结果进行故障排除和系统改进。
通过定位故障点、修复设备、优化系统结构等措施，可以有效地解决短路问题，并提高电力系统的稳定性和可靠性。
三、常用的短路分析工具1. 潮流计算软件潮流计算软件是短路分析中经常使用的工具之一。
它能够根据输入的电力系统拓扑和参数，计算出系统各节点的电压、功率、电流等参数，为后续的短路计算提供准确的输入。
2. 电气仿真工具电气仿真工具是帮助工程师进行短路分析的重要辅助工具。
它能够根据实际电力系统的参数和特性，进行各种故障情况的仿真模拟，并给出相应的分析结果。
电力系统分析三相短路
B 2
4 100
B
6 100
3 0.4 6.32 0.872
U S X X S 4*
5*
%
k2
100
B 7.5 100 1 100 7.5
TN
X
6*
X
SB
ห้องสมุดไป่ตู้
U 6
2
2
0.4
15
100
37 2
0.44
27
3、绘制等值电路图
✓相应每一种短路点作出一种等值电路图
✓任一短路点相应等值电路中，只要求表达该点短路时，短 路电流经过旳元件电抗 ✓分子为顺序号，分母为该元件旳电抗标幺值
1、发电机 有名值 归算到基本级
2
U x x''
1
d*N
1
SGN
U U U U x' x''
1
d*N
2
2
1 2 3 4
S U U U GN
1
2
3
9
2
2
S U U U U S x' U S U U U U 1* j
x1'
B 2
x '' d*N
4
1 GN
2 1
3 2
4 3
B 2
4
2、变压器
在时间轴上旳 投影代表各量 旳瞬时值
Im 0 sin( ) i[0]
Im sin( ) iP0
iP0 i[0]
17
二、短路冲击电流
•指短路电流最大可能旳瞬时值，用 iM 表达。
其主要作用是校验电气设备旳电动力稳定度。
非周期电流有最大初值旳条件应为：
电力系统中的短路分析与故障诊断
电力系统中的短路分析与故障诊断电力系统是现代社会运转的重要基础设施之一，它为生产生活提供了稳定可靠的电能。
然而，由于各种原因，电力系统中难免会出现各种故障，其中短路是最常见的一种故障。
短路会导致电流过大，增加整个系统的负荷，甚至引起火灾等严重后果。
因此，及时准确地进行短路分析与故障诊断对于维护电力系统的安全运行至关重要。
首先，我们需要了解短路的原理。
简而言之，短路是指电路中两个或多个导体之间存在无限大的导通电阻，电流直接从一个导体流向另一个导体，绕过了原本设定的负载。
当短路发生时，电流从高电压端流向低电压端，形成了一个低阻抗回路。
这会导致电流异常增大，电压异常下降，加剧了电力设备的损坏和过载。
有了这个基本的了解，我们可以开始进行短路分析与故障诊断。
首先，我们需要收集与分析系统的实时数据。
包括电压、电流、功率等指标。
这些数据可以通过各种传感器、采集装置等设备获得。
比如，电流互感器可用于实时检测系统中的电流值，电压互感器可用于实时检测系统中的电压值。
接下来，我们可以利用这些实时数据进行短路分析。
短路分析的目标是确定故障发生的位置，以及故障电流的大小。
通过分析实时数据，我们可以确定系统中异常电流的分布情况，并结合系统的拓扑结构，追踪故障的源头以及电流的流向。
这样，我们就能够快速准确地定位短路的位置，并计算出故障电流的大小。
相对于短路分析，故障诊断则需要更多的深度和复杂的技术手段。
故障诊断的目标是找出故障的原因，了解故障的发生机理，以便更好地进行修复和预防。
在故障诊断中，我们需要借助故障检测设备，如红外热像仪、超声波检测仪等，进行故障现象的观察和记录。
同时，还需要进行相关的测试和实验，根据实验结果来推断故障的根本原因。
除了实验和测试，故障诊断还需要借助一些数学模型和算法来进行分析。
比如，我们可以利用概率论和统计学的知识，通过分析大量的历史数据，建立故障发生的概率模型，来预测系统可能出现故障的位置和时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统的短路分析
短路是电力系统的严重故障。
所谓短路，其内容是指一切不正常的相与相或相与地（对于中性点接地的系统）之间发生通路的情况。
一、短路的原因
产生短路的原因很多，其主要原因如下：
1、元件损坏，如绝缘材料自然老化等。
2、气象条件恶化，如雷击等。
3、人为事故，如运行人员带负荷拉闸等。
（发生概率较高）
4、其他，如工程建设时挖沟损伤电缆等。
二、短路的类型
在三相系统中，可能发生的短路有三相短路、两相短路、两相接地短路和单相接地短路等四种。
三相短路也称对称短路，系统各相与正常运行时一样仍处于对称状态。
其他类型的短路都是不对称短路。
注：1、单相接地短路发生的几率达65%左右。
2、短路故障大多数发生在架空输电线路。
3、电力系统中在不同地点发生短路，称为多重短路。
三、短路的后果
短路的主要后果如下：
1、短路故障使短路点附近支路出现比正常电流大许多倍的短路电流，产生较大的
电动效应和热效应，破坏设备。
（此为最常见）
2、短路时系统电压大幅度下降，对用户影响很大。
3、短路会使并列运行的发电机失去同步，破坏系统的稳定，造成系统的解列，出
现大面积停电。
4、不对称短路对附近通信线路和无线电波会产生电磁干扰。
四、电力系统降低短路故障的发生概率采取的措施
1、采用合理的防雷设施，加强运行维护管理等。
2、通过采用继电保护装置，迅速作用于切除故障设备，保证无故障部分的安全运行。
3、架空线路普遍采用自动重合闸装置，发生短路时断路器迅速跳闸，经一定时间（0.4-1s）
断路器自动合闸。
4、线路上的电抗器，通常也是为限制短路电流而装设的。
五、短路电流计算的目的
为确保设备在短路情况下不至于被破坏，减轻短路后果和防止故障扩大，必须事先对短路电流进行计算。
在电力系统和电器设备的设计和运行中，短路计算也是解决一系列技术问题不可缺少的基本计算。
计算短路电流的具体目的如下：
1、选择有足够机械稳定和热稳定的电器设备。
2、合理配置各种继电保护和自动装置并正确整定其参数。
3、设计和选择发电厂和电力系统主接线。
4、进行电力系统暂态稳定计算，分析短路对用户的影响。
5、确定输电线路对通信的影响。
为了方便计算，在高压系统中采用标幺值的计算方法。
标幺值是某些电气量的实际有名值与所选的同单位规定值之比，即
标幺值=实际有名值/同单位规定值。
