第1篇矿石的准备作业第2章破碎筛分（2课时）[本章主要内容]1、破碎机械，包括颚式破碎机、旋回破碎机、中细碎圆锥破碎机、对辊破碎机、击式破碎机。
2、筛分机械，包括棒条筛、惯性振动筛、弧形筛。
3、集尘，包括集尘方法和设备。
第1节破碎机械破碎机按其在破碎流程中的阶段划分为粗碎破碎机（常用的有颚式破碎机和旋回破碎机）、中碎破碎机（标准或中型圆锥破碎机）和细碎破碎机（短头圆锥破碎机、中型圆锥破碎机，反击式破碎机，锤式破碎机，辊式破碎机，细碎型颚式破碎机等选煤多用）。
一、颚式破碎机1、简单摆动颚式破碎机（1）破碎部件(工作部分)动颚：可动颚板的运动是借助连杆、推力板机构来实现的。
它由飞轮7、偏心轴8、连杆9、前推力板15和后推力板13组成。
飞轮分别装在偏心轴的两端，偏心铀支承在机架侧壁的主轴承中，连杆上部装在偏心轴上，前、后推力板的一端分别支承在连杆下部两侧的肘板支座14上，前推力板的另一端支承在动颚下部的肘板支座中：后推力板的另一端支承在机架后壁的肘板支座上。
当电动机通过皮带轮带动偏心轴旋转时，使连杆产生运动。
连杆的上下运动，带动推力板运动。
由于推力板的运动不断改变倾斜角度的结果，于是可动颚板就围绕悬挂轴做往复运动，从而破碎矿石。
当动颚向前摆动时，水平拉杆通过弹簧10来平衡动颚和推力板所产生的惯性力，使动颚和推力板紧密结合，不至于分离。
当动颚后退时，弹簧又可起协助作用。
定颚：固定颚板由机架前壁和固定颚齿板组成，颚板是铸铁空腔，破碎齿板由高锰钢铸成。
为防止固定颚板上下串动，固定颚板除了用埋头螺栓连接外，其下端还支撑在焊于机架下部的钢板上，上端用钢板压紧。
为使破碎齿板牢固地、紧密地贴合在颚板上面，使得破碎齿板各点受力比较均匀，常在破碎齿板与颚板之间垫以可塑性材料的衬垫，如铅板、铝板和合金板等，也有采用低碳钢板的。
破碎胶的两个侧壁也装有锰钢衬板，其表面是平滑的，采用螺栓固定在侧壁上，磨损后更换。
机架：机架在工作中承受很大的冲击载荷，要求具有足够的强度和刚度，一般用铸钢或铸铁制造。
1 .第二章 破碎筛分.ppt
第二章
2）滚筒筛
破碎筛分
滚筒筛的筛面为圆柱面或圆锥面筛筒，沿筛筒的对称轴线 装有转轴，当传动装置带动转轴转动时，筛筒也随之回转。圆 锥面筛筒水平安装，物料由筛筒小端给人，并随筛筒旋转被带 起，当达到一定高度时，因受重力作用自行落下，如此不断起 落运动实现物料的筛分。
滚筒筛运转平稳可靠，但生产能力低，筛孔易堵塞，筛分 效率低，可用于粗、中粒物料的筛分与脱水。
破碎机可按工作原理和结构特征划分为：鄂式破碎机、圆锥破碎机、辊 式破碎机和冲击式破碎机。图为主要类型破碎和磨碎设备的原理示意图。
第二章
破碎筛分
目前，金属矿选矿厂，主要采用颚式破碎机、旋回破碎机和 圆锥破碎机等常规破碎设备。破碎机的型号和规格，主要根据所
处理的矿石性质、选矿厂的规模等综合比较确定。
处理中硬以上矿石：粗碎选用颚式破碎机、旋回破碎机。 中硬以下或片状易脆矿石：具有冲击作用的反击式破碎机。
（2）筛分作业的任务与分类 1）独立筛分
当筛分产品作为最终产品供给用户使用时，称为独立筛分。
2）准备筛分
当筛分是为分选作业提供不同粒级的入选矿物时，称为准备筛分，如重选及磁选前 的矿物筛分。在选矿过程中，不同的分选设备有着不同的适宜分选粒度，并对分选效果 也有不同的影响。过粗的大块不能分选，过细的微粒难以回收。
第二章 冲击式破碎机的特点：
破碎筛分
优点：破碎结构简单，破碎比大（50－60），生 产能 力高，功率消耗低，可进行选择性破碎，适 应性强，硬性、脆性及潮湿矿石均可破碎。 缺点：锤头磨损非常严重，寿命较短。
第二章 2
（1） 概述
破碎筛分 筛 分
在选矿过程中经常先将松散的物料分成不同粒级，然后采用不同的分选方 法和设备进行分选加工，或直接作为筛分产品供给用户。碎散物料分成不同粒级 的过程叫筛分。
粉碎、筛分、混合操作
⑧ 凡是设有地漏的工作室，地面用饮用水冲洗干净， 无地漏的工作室用拖把抹擦干净（洁净区用洁净区的专用 拖把）；
⑨ 清场后，填写清场记录，上报QA质监员，检查合 格后挂《清场合格证》。
第一节 物料粉碎工艺操作
2.粉碎机安全操作注意事项 （1）严禁主轴反转，如发现主轴反堵转不能转动时 应立即停机； （2）粉碎室门务必要关好锁紧以免发生事故； （3）使用前必须确认活动齿的固定螺母紧合良好； （4）机器必须可靠接地； （5）超过莫氏硬度5度的物料将使粉碎机的维修周期 缩短，因此必须注意使用该机的经济性； （6）物料严禁混有金属物； （7）物料含水分不应超过5％；
粉碎操作
1按操作规程进行粉碎操作 2按正确步骤将粉碎后物料进行收集 3粉碎完毕按正确步骤关闭机器
分值 20 40
第一节 物料粉碎工艺操作
记录
生产记录填写准确完整
10
1生产场地清洁
生产结束清场
2工具和容器清洁 3生产设备的清洁
10
4清场记录填写准确完整
其它
正确回答考核人员提出问题
20
第二节 物料筛分操作
第一节 物料粉碎工艺操作
⑤ 对所需粉碎的物料，在暂存室领用时要认真复核 物料卡上的内容与生产指令是否相符；检查物料中无金属 等异物混入，否则不得使用。
2．操作 ① 开机并调节分级电机转速或进风量，使粉碎细度 达到工艺要求； ② 机器运转正常后，均匀加入被粉碎物料，不可加 入物料后开机。粉碎完成后须在粉碎机内物料全部排出后 方可停机； ③ 粉碎好的物料用塑料袋作内包装，填写好的物料 卡存在塑料袋上，交下工序。
第一节 物料粉碎工艺操作
（2）开机运行 ① 先启动除尘机，确认工作正常； ② 按主机启动开关，待主机运转正常平稳后即可加 料粉碎，每次向料斗加入物料时应缓慢均匀加入； ③ 停机时必须先停止加料，待 10分钟后或不再出料 后再停机。 （3）清洁程序 ① 设备的清洗，按各设备清洗程序操作，清洗前必 须首先切断电源； ② 每班使用完毕后，必须彻底清理干净料斗机腔和 捕集袋内的物料并清洗干净机腔、筛网和活动固定齿；
⑨ 清场后，填写清场记录，上报QA质监员，检查合 格后挂《清场合格证》。
第一节 物料粉碎工艺操作
2.粉碎机安全操作注意事项 （1）严禁主轴反转，如发现主轴反堵转不能转动时 应立即停机； （2）粉碎室门务必要关好锁紧以免发生事故； （3）使用前必须确认活动齿的固定螺母紧合良好； （4）机器必须可靠接地； （5）超过莫氏硬度5度的物料将使粉碎机的维修周期 缩短，因此必须注意使用该机的经济性； （6）物料严禁混有金属物； （7）物料含水分不应超过5％；
粉碎操作
1按操作规程进行粉碎操作 2按正确步骤将粉碎后物料进行收集 3粉碎完毕按正确步骤关闭机器
分值 20 40
第一节 物料粉碎工艺操作
记录
生产记录填写准确完整
10
1生产场地清洁
生产结束清场
2工具和容器清洁 3生产设备的清洁
10
4清场记录填写准确完整
其它
正确回答考核人员提出问题
20
第二节 物料筛分操作
第一节 物料粉碎工艺操作
⑤ 对所需粉碎的物料，在暂存室领用时要认真复核 物料卡上的内容与生产指令是否相符；检查物料中无金属 等异物混入，否则不得使用。
2．操作 ① 开机并调节分级电机转速或进风量，使粉碎细度 达到工艺要求； ② 机器运转正常后，均匀加入被粉碎物料，不可加 入物料后开机。粉碎完成后须在粉碎机内物料全部排出后 方可停机； ③ 粉碎好的物料用塑料袋作内包装，填写好的物料 卡存在塑料袋上，交下工序。
第一节 物料粉碎工艺操作
（2）开机运行 ① 先启动除尘机，确认工作正常； ② 按主机启动开关，待主机运转正常平稳后即可加 料粉碎，每次向料斗加入物料时应缓慢均匀加入； ③ 停机时必须先停止加料，待 10分钟后或不再出料 后再停机。 （3）清洁程序 ① 设备的清洗，按各设备清洗程序操作，清洗前必 须首先切断电源； ② 每班使用完毕后，必须彻底清理干净料斗机腔和 捕集袋内的物料并清洗干净机腔、筛网和活动固定齿；

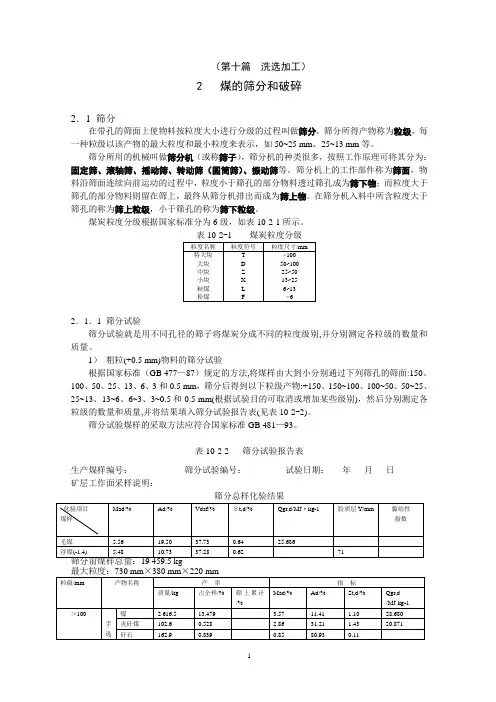

《煤矿总工技术手册》第2章 煤的筛分和破碎
