初中物理沪科版九年级全一册第十五章第五节家庭用电练习题-普通用卷(含答案)

初中物理沪科版九年级全一册第十五章第五节家庭用电

练习题

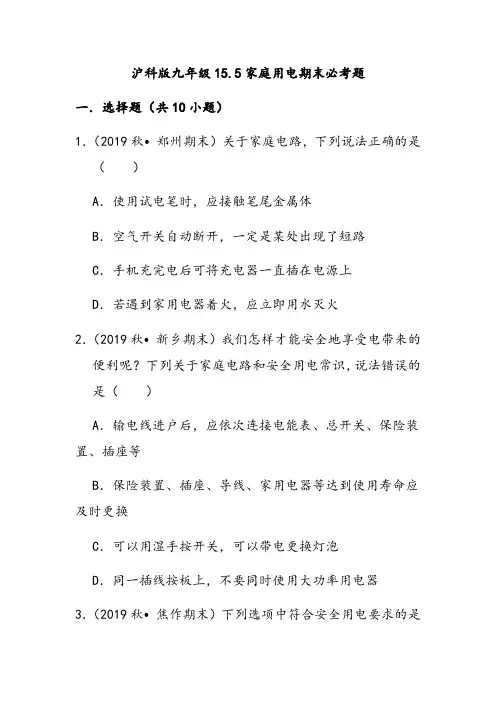

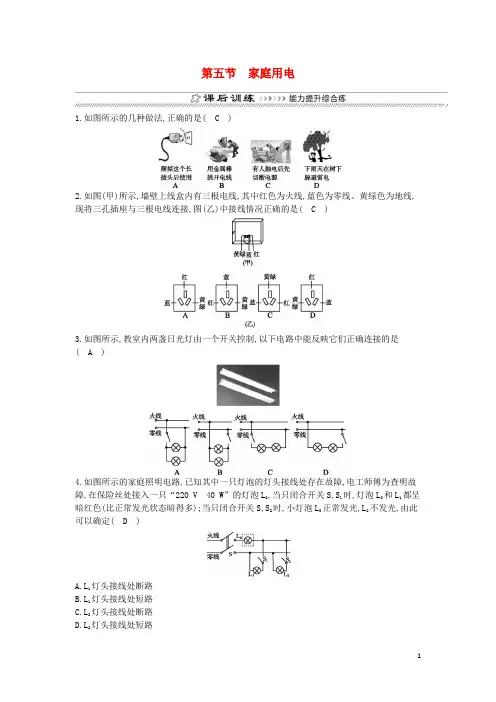

一、单选题

1.下列元件中不属于用电器的是()

A. 电灯

B. 电动机

C. 蓄电池

D. 微波炉

2.下列说法不正确的是()

A. 我国家庭电路的电压为220V

B. 一节干电池电压为1.5V

C. 学生实验用的小灯泡正常发光时的电流是1A

D. 人体安全电压不高于36V

3.下列做法中符合安全用电要求的是()

A. 用电器电线绝缘皮破损了仍继续使用

B. 在未断开电源的情况下更换灯泡

C. 在家庭电路中安装空气开关或保险丝

D. 在高压线附近放风筝

4.如图是家庭电路的实物布线图。下面依次画出的该电路中标有①②③④的四个电

路元件的规定符号中，错误的是()

A. B. C. D.

5.下列数据不符合事实的是()

A. 一节新干电池的电压为2V

B. 家用空调中的电流约为6A

C. 对人体的安全电压不高于36V

D. 手电筒中的电流约为0.25A

6.如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用

试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是()

A. 插座发生短路了

B. 进户的火线断了

C. 进户的零线断了

D. 某盏电灯的灯丝断了

7.关于家里的用电器，下列数据最符合实际的是()

A. 白炽灯的正常工作电流约为20A

B. 遥控器的干电池电压约为220V

C. 夏天空调制冷时的电流约为1A

D. 手机充电器给手机充电时的输出电压约为5V

8.小明将电水壶插入图中插座时，灯泡L突然熄灭(家中其他电器均断开)。小明拔下

电水壶插头，灯泡L不亮。用测电笔测试图中插座，左右孔氛管均发光；断开S，用测电笔测试插座，插入插座的左孔时氖管不发光，插入右孔时氖管发光。闭合S，用测电笔测试灯泡L两端时()

A. 两端均发光

B. 两端均不发光

C. 左端发光，右端不发光

D. 左端不发光，右端发光

9.如图所示是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开

关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是()

A. B.

C. D.

10.电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装

的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，下列说法错误的是()

A. 只闭合S、S1时，L0不亮，说明该支路断路

B. 只闭合S、S2时，L0正常发光，说明该支路短路

C. 只闭合S，S3时，L0发光呈暗红色，说明该支路正常

D. 只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光

二、多选题

11.如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时人体起到保护

作用的是()

A. 空气开关

B. 漏电保护器

C. 保险装置

D. 三孔插座

12.在家庭电路中，下面关于安全用电的说法正确的是()

A. 保险丝可以用空气开关代替

B. 冰箱使用三脚插头，是为了防止电流过大引起火灾

C. 试电笔中的电阻不能用粗导线代替

D. 只要人体接触火线就会发生触电事故

13.在下述情况中可能引起家庭电路中空气开关跳闸的是()

A. 电路中增加大功率的用电器

B. 开关中的两个线头相碰

C. 插座中的两个线头相碰

D. 户外输电线绝缘皮破损

14.如图为“儿童安全插座”，它具有保护门双层互锁功能，能

有效防止触电事故的发生。下列相关说法正确的是()

A. “儿童安全插座”的开关接在火线上

B. “儿童安全插座”的白色保护门属于导体

C. 用测电笔笔尖插入E孔，正常情况下测电笔氖管会发光

D. 若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作

三、填空题

15.对人体的安全电压是______V。

16.家庭电路中的电风扇、洗衣机等用电器使用的插座与电灯之间的连接方式是___联，

开关与电灯之间的连接方式是___联。

17.教室里的日光灯一个开关控制4盏灯，它们之间是______联连接的，它们正常工作

时两端电压为______V。

18.家庭电路中常用带有开关的移动插座，插座上的开关与插座是______ 联，插座与

插座之间是______ 联．

四、作图题

19.学习了家庭电路的组成及各部分作用，你来动手设计一个电路，将图中各元件正确

的接到家庭电路中(注：其中开关只控制电灯，三孔插座带保险盒。)

五、实验探究题

20.认识短路的危害【设计实验】

目的：认识短路的危害

器材：低压电源(直流6V)、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表(演示电流表，0～5A档)

【进行实验】

(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好

电路。

(2)当开关闭合时，灯泡______(填“发光”或“不发光”)，电流表______(填“有”

或“无”)示数。

(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到______

A.电流表的指针迅速摆动较大的幅度，保险丝也随即熔断

B.电流表的指针无示数，保险丝不会熔断

C.电流表读数稳定不变，灯泡正常发光

D.电流表读数稳定不变，灯泡不亮

【分析论证】

B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中

的电流______，通过保险丝和导线的电流______，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成______比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的______效应。

21.现代家庭中用断路器来代替闸刀开关和保险丝。断路器如图甲。

(1)若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的______(填

“火”或“零”)线上。

(2)一般固体受热时，在各个方向上的长度都会膨大，在冷却时都会缩小。物体在

某一方向上长度的膨胀称为线膨胀。下表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：
