电工电子技术基础知识.ppt

（电路中电位参考点：接地点，Vo= 0）
参考点的电位为零可用符号“ ”表示。
（二）单位：
V（伏特）、kV（千伏）、mV(毫伏）
电路中两点之间的电压也可用两点间的电位差表示： uab Va Vb
如果A、B的实际电位为：VA 6V VB 2V
A
UAB = 4 V
注意 B
电路中两点之间的电压是不变的，电位随参 考点(零电位点)的选择不同而不同。
称为瞬时值，用小字母表示:瞬时值必0 须小
i、u、e
写。
Ｔt
振幅:正弦量在一个周期内的
最大值，用带有下标m的大写字母幅表值示必: 须大写,
Im、Um、Em
下标加 m。
有效值：一个交流电流的做功能力相当于某一数值的 直流电流的做功能力，这个直流电流的数值就叫该交 流电流的有效值。用大写字母表示：
I、U、E
2 t T/2 Ｔ t T
角频率(ω ): 每秒钟变化的弧度数，单位(rad/s)。
三者间的关系示为：
f =1/ T ω =2 /T=2 f
我国和大多数国家采用50Hz作为电力工业标准 频率(简称工频)，少数国家采用60Hz。
2 振幅和有效值
描述正弦量数值大小的参数：
i
振幅 Im
瞬时值:正弦量任意瞬间的值
• 电动势描述的是电源内部电源力克服电场力 把正电荷从低电位推到高电位的正极所做的 功，是其他形式能量转换为电能的过程。
• 电压描述的是电源外部的负载电路中（外电 路）电场力推动正电荷从高电位移到低电位， 同时克服负载中的阻力所做的功，是电能转 换为其他形式能量的过程。
物理中对基本物理量规定的方向
3 电动势
图 手电筒电路原理图
一、定义：电源力把单位正电荷从 “-” 极板经电源
内部移到 “+” 极板所做的功。
用字母e（E）表示。
e
dW dq
二、单位： V（伏特）、kV（千伏）、mV(毫伏）
三、实际方向： 由低电位端指向高电位端
电动势的方向用+，- 号
表示，也可用箭头表示。
+
E –
U=E
I
+ UR -
规定电流参考方向如图
i
iR
a
b
i Im sin( t i )
+
0
i
t
正半周： 振幅 角频率 初相角 电流实际方向与参考方向相同
正弦量的三要素
负半周：
电流实际方向与参考方向相反
1 频率与周期
描述正弦量变化快慢的参数：
i
周期(T): 变化一个循环所需要 的时间，单位(s)。
0
频率( f ): 单位时间内的周期数 单位(Hz)。

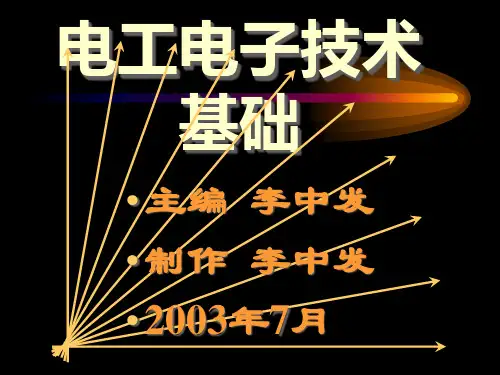

电工电子基础知识
第一章 电工基础知识 §1.1 电路的基本概念 §1.2 正弦交流电的基本知识
第二章 电子技术的基础知识
§2.1 直流稳压电源的基础知识 §2.2 基本逻辑器件的基础知识 §2.3组合逻辑的基础知识 §2.4模/数、数/模转换的基础知识。
1.1.1电路的基本组成
电路：由电气器件或设备，按一定方式连接起 来，完成能量的传输、转换或信息的处理、传递。
1 电流
一、电流定义
带电粒子或电荷在电场力作用下的定向运动
形成电流。单位时间内流过导体截面的电荷量定义为
电流强度。
二、电流的单位
i dq dt
A（安培）、mA(毫安）、μA（微安)
1A=103mA 106 A
三、电流的分类
1、直流：当电流的量值和方向都不随时间变化时, 称为 直流电流, 简称直流。
____、中间环节三部分组成。 • A．电阻 B．电容 C．电感 D．负载
1.2 正弦交流电的基本知识
1.2.1 正弦量 的三要素
1 频率与周期 2 振幅和有效值 3 相位、初相、相位差
引言
随时间按正弦规律变化的交流电压、电流称为 正弦电压、电流。
正弦量： 正弦电压、电流等物理量统称为正弦量。
物理量 电流 I
电压 U
实际方向
正电荷运动的方向
高电位 低电位 (电位降低的方向)
单位
kA 、A、mA、 μA
kV 、V、mV、 μV
电动势E
低电位 高电位 (电位升高的方向)
kV 、V、mV、 μV
• 例： • 1 、一个电路的基本组成包括（ ） • 导线B、电源 C、开关D、负载 • 2. 不论电路如何复杂，总可归纳为由电源、
直流电流常用英文大写字母I表示。
2、交流：量值和方向随着时间按周期性变化的电流, 称为交流电流,简称交流。
常用英文小写字母i表示。
三、电流的实际方向
正电荷运动的方向。(客观存在）
电流的方向可用箭头表示,
也可用字母顺序表示( iab )
iR
a
b
2 电压
一、电压
（一）定义：电场力把单位正电荷从一点移到另一点所 做的功。
有效值必 须大写
注意
用仪表测得的交流电压、电流值，就是被
测物理量的有效值。标准电压220V，也是
指供电电压的有效值。
交流设备名牌标注的电压、电流均为有效值
1.2.2 三相电 源
1 三相交流发电机
2 三相电源
1 三相交流发电机
三相交流发电机主要组成部分：
电枢（是固定的，亦称定子）：定子铁心内圆周表面
（二）单位：
dW uab dq
V（伏特）、kV（千伏）、mV(毫伏）
1kV 103V 106 mV
Βιβλιοθήκη Baidu
（三）实际方向：
由高电位端指向低电位端
R
电压的方向可用箭头表示,也可用字
母顺序表示( uab)，也可用+，- 号表示
u
二、电位
+ a u b-
（一）定义：把电路中任一点与参考点（规定电位能为零
的点）之间的电压，称为该点的电位。也即该点对参考点所 具有的电位能。
组成：电源、负载和中间环节。
手电筒电路
电源是将其他形式的能量转化为电能的装置 负载是取用电能的装置，通常也称为用电器。 中间环节是传输、控制电能的装置。
二、电路的作用
1.电力系统中： 实现电能的传输、分配和转换。
2. 电子技术中： 完成信号的处理和传递。
1. 1.2 电路的 基本物理量
1 电流 2 电压 3 电动势 4 电功率
u1 Um sint u2 Um sin(t 120 )
u3 Um sin(t 240 ) Um sin(t 120 )
有槽，放入三相电枢绕组。 磁极 （是转动的，亦称转子）
L1 L2 L3
L1
L2
– +
+
L3
铁心
S
L3
n
L1
L1 L1 L2 L3
单相绕组 三相绕组
N
+
三相绕组的三相电动势幅
+
L1
L2 值相等, 频率相同, 彼此之 绕组 间相位相差120°。
2 三相电源
三相电源是由三相发电机产生的频率相同、
幅值相等、相位互差120°的三相对称正弦电压。
