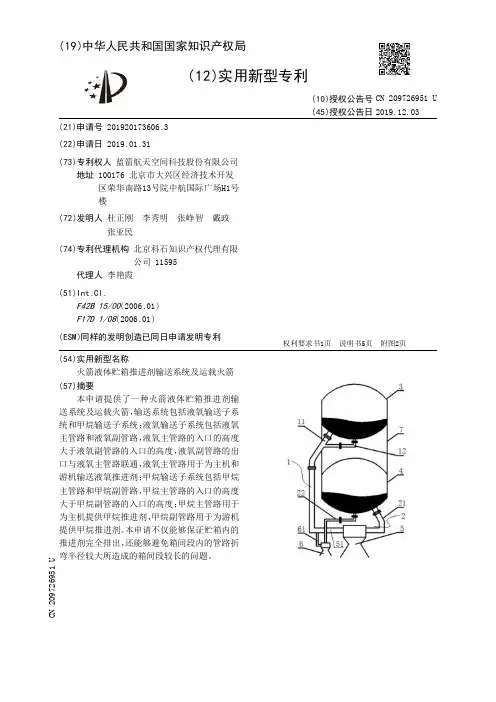

【CN209726951U】火箭液体贮箱推进剂输送系统及运载火箭【专利】

【CN209726951U】火箭液体贮箱推进剂输送系统及运载火箭【专利】

实用新型内容 [0005] 为至少在一定程度上克服相关技术中存在的问题,本申请提供了一种火箭液体贮 箱推进剂输送系统及运载火箭。 [0006] 根据本申请实施例的第一方面,本申请提供了一种火箭液体贮箱推进剂输送系 统,其包括: [0007] 液氧输送子系统, [0008] 甲烷输送子系统; [0009] 所述液氧输送子系统包括液氧主管路和液氧副管路,所述液氧主管路的入口的高 度大于所述液氧副管路的 入口的高 度 ,所述液氧副管路的 出口 与所述液氧主管路联通 ,所 述液氧主管路用于为主机和游机输送液氧推进剂; [0010] 所述甲烷输送子系统包括甲烷主管路和甲烷副管路,所述甲烷主管路的入口的高 度大于所述甲烷副管路的入口的高度;所述甲烷主管路用于为主机提供甲烷推进剂,所述 甲烷副管路用于为游机提供甲烷推进剂。 [0011] 上述火箭液体贮箱推进剂输送系统,所述液氧主管路的口径大于所述液氧副管路 的口径。 [0012] 上述火箭液体贮箱推进剂输送系统,所述甲烷主管路的口径大于所述甲烷副管路 的口径。
2
CN 209726951 U
说进剂输送系统及运载火箭
技术领域 [0001] 本申请属于火箭推进剂输送技术领域,具体涉及一种火箭液体贮箱推进剂输送系 统及运载火箭。
背景技术 [0002] 输送系统是液体火箭的重要组成部分,其功能是将贮箱内的推进剂输送至发动机 入口。为减轻火箭的结构重量 ,输送系统需要布置在有限的空间结构内 ,并将推进剂全部输 送至发动机。 [0003] 以液氧和甲烷为推进剂的某型液体运载火箭采用主机与游机相组合的工作方式, 飞行过程中主机主要提供火箭动力,游机进行姿态控制和后期修正。主机工作时消耗的推 进剂量大 ,输送管路口 径较大 ;游机工作时 消耗的 推进剂量小 ,输送管路口 径较小。当主机 工作完成 后 ,游机继续工作 ,并且游机工作时间较长。结合以 上特点 ,需要对推进剂输送系 统进行优化设计,以减少贮箱内推进剂的剩余量。 [0004] 目前,国内外运载火箭的一种形式是将贮箱输送口设置在贮箱的后底侧面,这样 虽然能够同时满足主机和游机工作时推进剂的输送需求,但是贮箱内底部推进剂的剩余量 较大 ,影响火箭的运载能力 ;另一种形式是从贮箱后底理论顶点开口 ,这样虽然能够将推进 剂从贮箱中全部排出,但是管路在箱间段内折弯半径大,会增加箱间段的结构尺寸,导致火 箭的结构重量增加。

小型卫星上贮箱推进剂管理装置的设计及研制方法

小型卫星上贮箱推进剂管理装置的设计及研制方法

小型卫星上贮箱推进剂管理装置的设计及研制方法王幸果【期刊名称】《火箭推进》【年(卷),期】1999(000)004【摘要】商业及科研应用的小型卫星需要费用低的推进子系统。

一般而言,这类推进系统仅用于通过反作用飞轮来完成轨道嵌入、轨道控制及姿态控制的飞行任务。

这就允许贮箱采用简化的推进剂管理装置(PMD)。

本文介绍这种推进剂管理装置的设计及研制方法。

推进剂贮箱应该是具有较低费用的装置。

它是利用叶片作为推进剂管理装置的全焊接钛结构,贮存30kg 肼(N<sub>2</sub>H<sub>4</sub>)。

这种推进剂管理装置没有活动件,毛细功能组件较少,因此,它能够确保贮箱重量轻,结构简单和费用较低。

在低重力和推力室连续工作产生的低加速度条件下,这种叶片式表面张力贮箱能够提供所需要的不含气泡的推进剂。

研制工作主要集中在叶片式管理装置,它的关键之处是性能及动态特性。

由于重力作用,这种管理装置的主要困难是不能在地面进行试验。

因此,必须通过模型及低重力试验来验证。

建立稳态及瞬态模型,有助于模拟贮箱在不同流量及推力室工作产生的加速度、瞬态过程时的排液情况。

依据相似准则,用中性浮力试验来模拟低重力环境。

这种试验最大的好处是没有时间限制,所以能够完成一个完整的排液过程。

模拟件设计要考虑模拟液与模拟件的接触角代表了氮/肼/钛的接触角。

所有的分析及试验圆满完成,证明这种推进剂营理装置具有满意的性能。

【总页数】13页(P40-52)【作者】王幸果【作者单位】【正文语种】中文【中图分类】V433【相关文献】1.基于并联贮箱结构的卫星推进剂剩余量测量方法 [J], 魏延明;宋涛;梁军强2.表面张力贮箱推进剂管理装置设计进展 [J], 张天平3.卫星用推进剂贮箱的设计与发展 [J], 李本儒4.“阿拉伯”卫星推进剂贮箱的设计和鉴定 [J], Roll.,JR;王谨5.通道式表面张力贮箱推进剂管理装置的设计 [J], 李治;沈赤兵;周进因版权原因,仅展示原文概要,查看原文内容请购买。

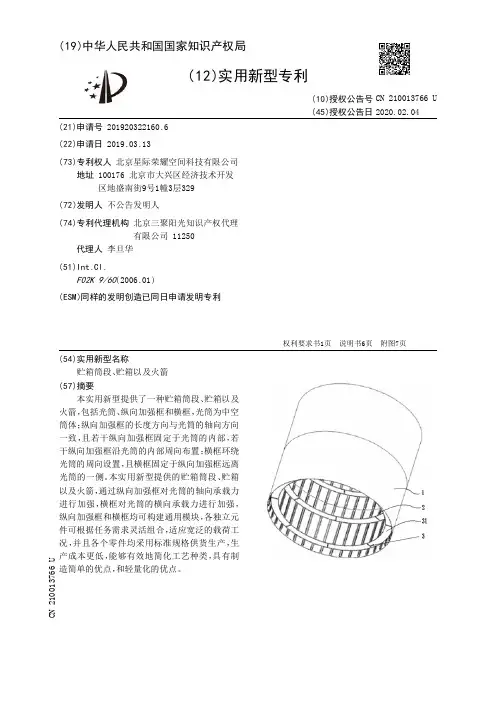

【CN210013766U】贮箱筒段、贮箱以及火箭【专利】

【CN210013766U】贮箱筒段、贮箱以及火箭【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920322160.6(22)申请日 2019.03.13(73)专利权人 北京星际荣耀空间科技有限公司地址 100176 北京市大兴区经济技术开发区地盛南街9号1幢3层329(72)发明人 不公告发明人 (74)专利代理机构 北京三聚阳光知识产权代理有限公司 11250代理人 李旦华(51)Int.Cl.F02K 9/60(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称贮箱筒段、贮箱以及火箭(57)摘要本实用新型提供了一种贮箱筒段、贮箱以及火箭,包括光筒、纵向加强框和横框,光筒为中空筒体;纵向加强框的长度方向与光筒的轴向方向一致,且若干纵向加强框固定于光筒的内部,若干纵向加强框沿光筒的内部周向布置;横框环绕光筒的周向设置,且横框固定于纵向加强框远离光筒的一侧。

本实用新型提供的贮箱筒段、贮箱以及火箭,通过纵向加强框对光筒的轴向承载力进行加强,横框对光筒的横向承载力进行加强,纵向加强框和横框均可构建通用模块,各独立元件可根据任务需求灵活组合,适应宽泛的载荷工况,并且各个零件均采用标准规格供货生产,生产成本更低,能够有效地简化工艺种类,具有制造简单的优点,和轻量化的优点。

权利要求书1页 说明书6页 附图7页CN 210013766 U 2020.02.04C N 210013766U权 利 要 求 书1/1页CN 210013766 U1.贮箱筒段,其特征在于:包括光筒(1),所述光筒(1)为中空筒体;纵向加强框(2),所述纵向加强框(2)的长度方向与所述光筒(1)的轴向方向一致,且若干所述纵向加强框(2)固定于所述光筒(1)的内部,若干所述纵向加强框(2)沿所述光筒(1)的内部周向布置;以及横框(3),所述横框(3)环绕所述光筒(1)的周向设置,且所述横框(3)固定于所述纵向加强框(2)远离所述光筒(1)的一侧。

一种火箭推进装置[实用新型专利]

一种火箭推进装置[实用新型专利]

专利名称:一种火箭推进装置专利类型:实用新型专利
发明人:雷海东
申请号:CN201320064008.5申请日:20130204
公开号:CN203114546U
公开日:
20130807
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种火箭推进装置,属于核技术领域。

该装置包括:装有冷却剂的冷却剂箱、用于产生核热能的核动力模块、核电转换器、与核电转换器电连接的电机、与电机电连接的压缩机、与压缩机的入口连通的装有推进剂的推进剂箱以及与压缩机的出口连通的喷嘴,核动力模块上设有用于将核热能输出的输热管,输热管的输入端与冷却剂箱连通,输热管的输出端与核电转换器的入口连通。

本实用新型通过上述技术方案,使得电机为压缩机提供电能,使得推进剂被压缩机压缩后成为高速的等离子体从喷嘴喷出,获得了的推力,实现了将核动力模块产生的核热能转换为火箭的推力,并且基于核能获得的推力大,推力装置的效率高,增加了火箭所能达到的最大速度和火箭运行的时间。

申请人:江汉大学
地址:430056 湖北省武汉市沌口经济技术开发区新江大路8号江汉大学
国籍:CN
代理机构:北京三高永信知识产权代理有限责任公司
代理人:徐立
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920321833.6
(22)申请日 2019.03.13
(73)专利权人 北京星际荣耀空间科技有限公司
地址 100176 北京市大兴区经济技术开发
区地盛南街9号1幢3层329
(72)发明人 不公告发明人
(74)专利代理机构 北京三聚阳光知识产权代理
有限公司 11250
代理人 李旦华
(51)Int.Cl.
B64G 1/22(2006.01)
B64G 1/40(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
火箭及其推进剂贮箱
(57)摘要
本实用新型提供了一种火箭及其推进剂贮
箱,包括第一贮箱、
第二贮箱和共用箱底,第一贮箱和第二贮箱通过共用箱底相连接,且共用箱底
分别与第一贮箱和第二贮箱的连接处形成封闭
结构。

本实用新型提供的火箭及其推进剂贮箱,
取消了箱间段的串联结构,可有效缩短箭体高
度,减小运载火箭的长细比,有利于增加火箭的
稳定性,火箭重量最轻,空间利用率最高,运载能
力最大。

并且采用标准化的结构可大幅度的降低
成本,缩短制造周期,
提高产品的可靠性。

权利要求书2页 说明书7页 附图9页CN 210116656 U 2020.02.28
C N 210116656
U
权 利 要 求 书1/2页CN 210116656 U
1.推进剂贮箱,其特征在于:包括
第一贮箱(4)和第二贮箱(5),所述第一贮箱(4)和所述第二贮箱(5)相连接;
共用箱底,所述箱底固连于所述第一贮箱(4)和所述第二贮箱(5)之间,且所述共用箱底分别与所述第一贮箱(4)和所述第二贮箱(5)的连接处形成封闭结构。

2.如权利要求1所述的推进剂贮箱,其特征在于:所述第一贮箱(4)包括第一筒段(41)、第一箱底(42)和第二箱底(43),所述第一箱底(42)和所述第二箱底(43)分别位于于所述第一筒段(41)相对两端;
第二贮箱(5)包括第二筒段(51)和第三箱底(52),所述第二箱底(43)和所述第三箱底(52)分别位于所述第二筒段(51)的相对两端,所述第二箱底(43)即为所述共用箱底。

3.如权利要求2所述的推进剂贮箱,其特征在于:所述第一箱底(42)和所述第二箱底(43)分别与所述第一筒段(41)固定连接,所述第二箱底(43)和所述第三箱底(52)分别于所述第二筒段(51)固定连接。

4.如权利要求3所述的推进剂贮箱,其特征在于:所述第一箱底(42)、所述第二箱底(43)和所述第三箱底(52)均采用箱底件(7),所述箱底件(7)包括圆环(71)和固定于所述圆环(71)上的顶盖(72),所述顶盖(72)上开设有若干连接孔(73)。

5.如权利要求4所述的推进剂贮箱,其特征在于:所述圆环(71)由单一板体旋压、充液成形或爆炸成形的加工方式制成。

6.如权利要求4所述的推进剂贮箱,其特征在于:所述圆环(71)的相对两端分别为第一端部(711)和第二端部(712),所述第一端部(711)的直径小于所述第二端部(712)的直径,所述顶盖(72)固定于所述第一端部(711)。

7.如权利要求6所述的推进剂贮箱,其特征在于:所述第一端部(711)设有盲孔(713),所述顶盖(72)上开设有第一通孔,固定件穿过所述第一通孔和所述盲孔(713)并固定连接。

8.如权利要求6所述的推进剂贮箱,其特征在于:所述顶盖(72)和所第一端部(711)的连接处还设有密封圈。

9.如权利要求2所述的推进剂贮箱,其特征在于:所述第一筒段(41)和所述第二筒段(51)均由单一板体卷焊形成。

10.如权利要求3所述的推进剂贮箱,其特征在于:所述第一筒段(41)的两端分别与所述第一箱底(42)和所述第二箱底(43)相焊接,所述第二筒段(51)的一端与所述第三箱底(52)相焊接。

11.如权利要求10所述的推进剂贮箱,其特征在于:所述第二箱底(43)的外侧设有固定台(431),所述第二筒段(51)与所述固定台(431)相焊接。

12.如权利要求2所述的推进剂贮箱,其特征在于:其还包括输送管(6),所述输送管(6)的一端固定于所述第二箱底(43)并与所述第一贮箱(4)相连通,所述输送管(6)穿过所述第二筒段(51)和所述第三箱底(52)并连通至外部。

13.如权利要求12所述的推进剂贮箱,其特征在于:所述输送管(6) 包括管体(61)、套于所述管体(61)外侧的隧道管(62)以及设于所述隧道管(62)和所述管体(61)之间的绝热件(63)。

14.如权利要求12所述的推进剂贮箱,其特征在于:所述输送管(6)的相对两端还设有对接法兰(64),所述对接法兰(64)分别于所述第二箱底(43)和所述第三箱底(52)相连接。

2。
