低碳钢的焊接性与焊接缺陷分析
浅谈低碳钢的焊接性与焊接缺陷的预防措施
浅谈低碳钢的焊接性与焊接缺陷的预防措施随着低碳钢在工业生产中的广泛应用，对其焊接性能和焊接缺陷的预防措施也越来越受到关注。
低碳钢是一种含碳量较低的钢铁材料，具有良好的可塑性和焊接性能，因此在制造行业中得到了广泛应用。
在实际的焊接过程中，由于操作不当或者材料本身的特性，往往会产生一些焊接缺陷，影响到焊接接头的质量和使用性能。
了解低碳钢的焊接性能和预防焊接缺陷的措施，对保证焊接质量具有重要意义。
一、低碳钢的焊接性能低碳钢具有较好的焊接性能，主要表现在以下几个方面：1. 熔化性能：低碳钢的熔化温度较低，熔池流动性好，易于形成均匀的焊缝。
2. 化学成分：低碳钢的化学成分稳定，含有较少的合金元素，不易在焊接过程中发生气孔、夹杂物等问题。
3. 焊接热影响区（HAZ）：低碳钢的焊接热影响区较小，热影响性能好，对基体金属的影响较小。
4. 机械性能：低碳钢的焊接接头强度高，韧性好，易于进行各种焊接工艺。
低碳钢的焊接性能较好，适合进行各种焊接工艺，如电弧焊、气体保护焊、激光焊等。
在实际的焊接过程中，仍然需要注意一些预防措施，以避免焊接缺陷的产生。
二、焊接缺陷的预防措施1. 气孔：气孔是焊接过程中常见的缺陷之一，主要是由于焊接熔池中溶解的气体在凝固时未能完全排出所致。
预防气孔的关键是要提高焊接材料的纯净度，控制焊接电流、电压和焊接速度，加强熔化剂的使用，尽量减少焊接材料和环境中的杂质。
在焊接过程中应注意熔池的稳定性，避免熔池的剧烈波动和飞溅。
2. 夹杂物：夹杂物是由于焊接材料或环境中的杂质被夹入焊缝中而形成的缺陷。
预防夹杂物的关键是要加强焊接材料的清洁处理，控制焊接热源的稳定性和焊接速度，保证焊接过程中焊缝的形成和凝固过程中的连续性和完整性，减少焊接过程中的振动和杂质的混入。
3. 焊接裂纹：焊接裂纹是焊接过程中一种常见的缺陷，主要是由于焊接残余应力、组织性能不佳等因素所引起。
预防焊接裂纹的关键是要控制焊接过程中的分类温度和残余应力，避免焊接接头的急剧冷却和应力集中。
低碳钢的焊接性与裂纹产生原因及预防措施分析
低碳钢的焊接性与裂纹产生原因及预防措施分析发布时间：2022-10-30T03:32:17.823Z 来源：《科技新时代》2022年第12期作者：王一航[导读] 随着社会发展，人们对物质要求越来越高，钢铁的性能满足了人们对物质品味的追求王一航重庆交通大学，重庆 400000摘要：随着社会发展，人们对物质要求越来越高，钢铁的性能满足了人们对物质品味的追求。
钢铁不仅在人们出行工具的制作上占据着很大比例，同时在人们日常生活用品的制作中也非常重要。
随着科学家对钢铁研究的深入，根据钢铁性能对其不断进行改进，以此来适应现代社会需求。
目前对钢铁的使用中，低碳钢是非常受欢迎的一种钢铁，具有良好的焊接性。
本文就低碳钢的焊接性与裂纹产生原因预防措施进行了分析。
关键词：低碳钢，焊接性，裂纹，预防措施前言低碳钢，是一种钢铁材料，属于碳素钢分类，之所以被分在碳素钢下面是因为其中的碳含量所决定。
因为低碳钢的含碳量只有25%，并且低碳钢的强度比较低，并且质地非常软，所以它还有另外一个名字“软钢”。
［1］低碳钢主要包括大部分普通碳元素结构的钢铁，以及某一部分具有优质碳素结构的钢铁。
这些钢铁不用经过加工就可以直接用于工程中，因为低碳钢在加热过后非常容易冷却并且非常容易成形，所以可以通过多种方式对低碳钢进行成形。
因为低碳钢的碳素含量的原因，低碳钢也具有非常好的焊接性，非常容易被加工。
1、低碳钢的焊接性低碳钢由于其含碳量和合金元素量较少，其焊接性较好。
焊接低碳钢时，一般不需要采取特殊的工艺措施，对焊接电源没有特殊要求，交、直流弧焊电源均可。
低碳钢焊缝的综合力学性能较好，产生裂纹和气孔的倾向性小［2-3］。
但在少数情况下, 焊接时也会出现困难: （1）采用旧冶炼方法生产的转炉钢含氮量高, 杂质含量多, 从而冷脆性大, 时效敏感性增加,焊接接头质量降低, 焊接性变差。
（2）沸腾钢脱氧不完全, 含氧量较高, P 等杂质分布不均匀, 局部地区含量会超标, 时效敏感性及冷脆性敏感性大, 热裂纹倾向也增大。
浅谈低碳钢的焊接性与焊接缺陷的预防措施
浅谈低碳钢的焊接性与焊接缺陷的预防措施
低碳钢是一种碳含量较低的钢材，具有良好的可焊性和可铸性。
低碳钢的焊接性好，
适合多种焊接方法，如电弧焊、氩弧焊、电阻焊等。
焊接过程中可能会出现一些焊接缺陷，例如焊接裂纹、气孔、夹渣等，这些缺陷会降低焊缝的强度和耐久性。
为了确保焊接质量，需要采取一些预防措施。
焊接前应对低碳钢进行预处理。
预处理可以包括除锈、清洁和预热。
除锈可以采用机
械除锈或化学除锈的方式，以去除钢材表面的氧化物和杂质。
清洁可以采用酸洗或溶剂清
洗的方法，以去除钢材表面的油脂和污垢。
预热可以通过加热钢材至一定温度，以降低焊
接应力和改善焊接性能。
焊接过程中应选择合适的焊接方法和焊接参数。
不同的焊接方法适用于不同的焊接材
料和厚度，因此应根据具体情况选择合适的焊接方法。
在选择焊接参数时，应考虑钢材的
硬度、厚度和焊接位置等因素，以确保焊接质量和焊缝的均匀性。
焊接过程中应控制焊接温度和焊接速度。
焊接温度过高会导致钢材的烧结和变形，焊
接温度过低则容易造成焊接缺陷。
焊接速度过快会导致焊接不充分，焊接速度过慢则容易
产生夹渣和气孔。
在焊接过程中应控制好焊接温度和焊接速度，以保证焊接质量。
焊接后应对焊缝进行检测和修复。
通过非破坏检测方法，如超声波检测、射线检测和
磁粉检测等，对焊缝进行检测，以发现焊接缺陷。
如果发现焊接缺陷，应及时进行修复，
以提高焊接质量和焊缝的强度。
浅谈低碳钢的焊接性与焊接缺陷的预防措施
浅谈低碳钢的焊接性与焊接缺陷的预防措施1. 引言1.1 介绍低碳钢的焊接性和焊接缺陷低碳钢是一种常用的结构材料，具有较低的碳含量和良好的可焊性。
由于低碳钢的焊接性较好，常用于各种结构件的焊接加工中。
在低碳钢的焊接过程中，也会出现一些常见的焊接缺陷，如焊缝气孔、裂纹、夹渣等问题。
这些焊接缺陷会严重影响焊接接头的质量和性能。
在焊接低碳钢时，需要特别注意选择合适的焊接方法和控制焊接参数，以避免出现焊接缺陷。
通过采取一些预防措施，可以有效地提高低碳钢的焊接质量和效率。
选择合适的焊接方法包括气体保护焊、电弧焊、激光焊等，根据具体的焊接要求和条件选择最合适的方法。
控制焊接参数包括焊接电流、焊接速度、焊接温度等，通过合理地调节这些参数，可以降低焊接过程中出现焊接缺陷的可能性。
了解低碳钢的焊接性和焊接缺陷是非常重要的，只有通过正确的操作和预防措施，才能保证低碳钢焊接接头的质量和可靠性。
在接下来的内容中，将详细介绍低碳钢的焊接性特点、常见的焊接缺陷以及预防措施，希望能给读者带来一些帮助和启发。
2. 正文2.1 低碳钢焊接性的特点1. 良好的可塑性和可加工性：低碳钢在焊接前后保持较好的可塑性和可加工性，易于成型和加工，使其成为广泛应用于焊接行业中的一种材料。
2. 焊缝强度高：低碳钢焊接后的焊缝强度较高，能够满足一般工程结构的要求。
3. 易于操作：低碳钢在焊接时易于操作，适合各种焊接方法的应用，如电弧焊、气体保护焊等。
4. 焊接后变形小：低碳钢在焊接后变形较小，能够保持焊接件的几何形状和尺寸稳定。
低碳钢具有良好的可塑性、焊缝强度高、易于操作、变形小和焊接变质小等特点，这些特点使得低碳钢成为一种理想的焊接材料，在工程结构焊接中得到广泛应用。
在实际生产中，需要根据低碳钢的这些特点选择合适的焊接方法和控制好焊接参数，以提高焊接质量和效率。
2.2 低碳钢常见的焊接缺陷低碳钢在焊接过程中常见的焊接缺陷包括气孔、裂纹、焊缝收缩应力和夹杂物等。
Q235低碳钢与1Cr18Ni9Ti不锈钢焊接缺陷控制
工作研究Q235低碳钢与1Cr18Ni9Ti不锈钢焊接缺陷控制蒙 华（贵州航空职业技术学院，贵州 贵阳 550009）摘 要：随着加工制造业的飞速发展，钢结构在各行各业广泛的应用，随着使用环境不同对钢结构的坚固耐用性要求也在不断提高，新型材料的不断出现并运用到钢结构建筑中，例如不锈钢、铝及铝合金、复合材料等。
而结构件的成形过程离不开焊接加工工艺，异种金属的焊接是金属焊接加工中工艺最复杂、焊接缺陷不易控制。
现围绕某机械设备上配件摆动支座进行讨论，所用的材料为Q235（碳钢）与1Cr18Ni9Ti（奥氏体不锈钢）的两种材料的异种焊接，我们需要找到这两种材料的焊接方法以及焊接零件与组件设计要求，其中还需要考虑生产的效率，焊接的是Q235与1Cr18Ni9Ti两种材料的异种焊接，所以为了保证焊接的质量，我们通过了对两种材料焊接性能和焊接特点进行了认真的分析和研究，通过合理的焊接工艺及焊后检测，制定了具体、完整的焊接工艺参数，检查两种钢材焊接后能否满足构件的使用要求。
并制定解决焊接缺陷的合理方案。
关键词：焊接性；气孔；裂纹；缺陷未来在越来越多的行业中都会使用到异种金属连接技术，这对于我国制造业的发展以及国民经济的建设来说都是至关重要的。
同时，由于异种金属在许多方面都存在不同，比如金属的物理性能，金属的力学性能以及使用过程中的化学性能等，所以如果依然采用传统的焊接方式以及焊接工艺进行加工，那么必然会在加工过程中遇到许多的问题，最终生产得到的产品也无法符合使用的需要，异种金属连接结构通常使用的环境具有复杂性，如温度高、压力大、存在腐蚀性介质的环境中。
故而研究异种材料之间的连接具有重大的工程实用意义。
1 常见的焊接缺陷及防止在焊接的过程中出现的金属不连续，金属连接存在问题以及金属致密性不足等情况都属于焊接缺陷。
通常情况下，焊缝的缺陷包含以下几种类型：1.1气孔这种焊接缺陷主要是由于熔池中的气泡在凝固的过程中没有完全排除导致的，这种焊接问题会导致后续产品使用过程中出现应力集中，具体的应对措施以及预防措施介绍如下：（1）不使用药皮剥落、开裂、变质、偏心和焊芯锈蚀的焊条，焊条和焊剂应按照规程要求进行烘。
浅谈低碳钢的焊接性与焊接缺陷的预防措施

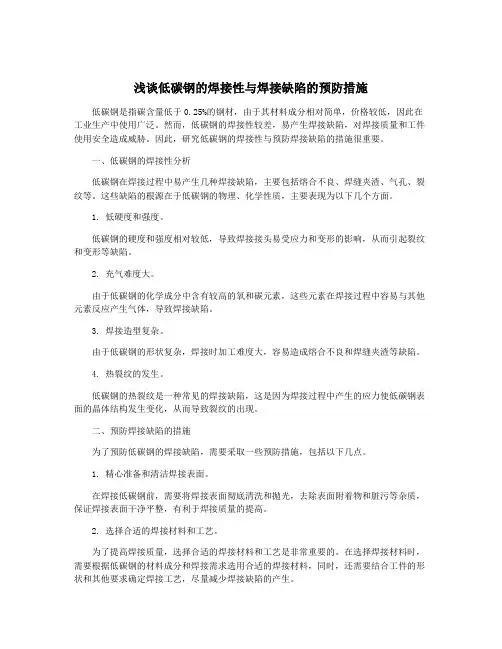

浅谈低碳钢的焊接性与焊接缺陷的预防措施低碳钢是指碳含量低于0.25%的钢材，由于其材料成分相对简单，价格较低，因此在工业生产中使用广泛。
然而，低碳钢的焊接性较差，易产生焊接缺陷，对焊接质量和工件使用安全造成威胁。
因此，研究低碳钢的焊接性与预防焊接缺陷的措施很重要。
一、低碳钢的焊接性分析低碳钢在焊接过程中易产生几种焊接缺陷，主要包括熔合不良、焊缝夹渣、气孔、裂纹等。
这些缺陷的根源在于低碳钢的物理、化学性质，主要表现为以下几个方面。
1. 低硬度和强度。
低碳钢的硬度和强度相对较低，导致焊接接头易受应力和变形的影响，从而引起裂纹和变形等缺陷。
2. 充气难度大。
由于低碳钢的化学成分中含有较高的氧和碳元素，这些元素在焊接过程中容易与其他元素反应产生气体，导致焊接缺陷。
3. 焊接造型复杂。
由于低碳钢的形状复杂，焊接时加工难度大，容易造成熔合不良和焊缝夹渣等缺陷。
4. 热裂纹的发生。
低碳钢的热裂纹是一种常见的焊接缺陷，这是因为焊接过程中产生的应力使低碳钢表面的晶体结构发生变化，从而导致裂纹的出现。
二、预防焊接缺陷的措施为了预防低碳钢的焊接缺陷，需要采取一些预防措施，包括以下几点。
1. 精心准备和清洁焊接表面。
在焊接低碳钢前，需要将焊接表面彻底清洗和抛光，去除表面附着物和脏污等杂质，保证焊接表面干净平整，有利于焊接质量的提高。
2. 选择合适的焊接材料和工艺。
为了提高焊接质量，选择合适的焊接材料和工艺是非常重要的。
在选择焊接材料时，需要根据低碳钢的材料成分和焊接需求选用合适的焊接材料，同时，还需要结合工件的形状和其他要求确定焊接工艺，尽量减少焊接缺陷的产生。
3. 控制焊接温度和时间。
在焊接低碳钢时，需要控制焊接温度和时间，避免在焊接过程中产生过多的气体和应力，从而导致焊接缺陷的产生。
此外，还需要加强气体保护和焊接电流控制等环节，提高焊接质量。
4. 检查焊接质量和质量合格率。
为了保证焊接质量，需要在焊接完成后进行全面的检查和测试，包括焊接长度、焊接深度、焊接强度、焊缝成型等指标的检查。
低碳钢的焊接性与焊接缺陷
低碳钢的焊接性与焊接缺陷摘要：低碳钢的可加工性、焊接性好、成本低，广泛应用于工业制造。
焊接是高级制造技术的重要组成部分，焊接接头的质量直接决定了工件的安全和使用寿命。
与传统的焊接方法不同，激光焊接在制造中的应用越来越广泛，包括低热输入、快速焊接速度、小焊后变形、高质量焊接接头，但对对接焊接件的准确位置要求很高。
鉴于此，本文对低碳钢的焊接性与焊接缺陷进行分析，以供参考。
关键词：钢铁；低碳钢；焊接性引言现在我们更好地了解了低碳钢的特点钢铁和焊接业的发展与人们的日常生活息息相关。
因此，我们深化了软钢的研究和应用。
1什么是低碳钢低碳钢，碳钢分类的钢材料，因其含碳量而分为碳钢。
低碳钢的碳含量仅为25%，强度低，纹理脆弱，因此被称为低碳钢。
低碳钢主要由普通碳素钢和部分优质碳素钢组成。
钢可以直接用于未经加工的工程中，加热后容易冷却低碳钢，容易成型，可以通过多种方式形成。
由于低碳钢的碳含量，焊接强度很好，容易加工。
2低碳钢的焊接性2.1低碳钢使用的焊接方法由于低碳钢质量优良，焊接方法大多可用，焊接工作良好，对焊工的要求不太严格。
近年来，随着焊接技术的不断发展，出现了一些比较新的焊接方法和方法。
低碳钢焊接良好，新技术应用良好。
因此，到目前为止，低碳钢的焊接方法各不相同。
2.2低碳钢在焊接过程中需要注意的关键点低碳钢焊接过程中，要密切注意焊接过程中的关键点，才能顺利完成焊接工作。
我们都知道低碳钢冷却迅速，容易成型。
虽然这是延江的优势，但如果运作不当，可能会起到负面作用因此，在焊接过程中，应特别注意焊接接头的环境影响，并采取适当的预防措施，以确保焊接顺利进行。
了解低碳钢的焊接性质后，看看低碳钢焊接中存在的缺陷以及我们可以用来预防的方法。
3低碳钢低碳钢焊接产生的几种典型缺陷与原因分析3.1裂纹(1)热裂纹发生在高温下，其特征是沿原奥地利晶格的裂纹。
c含量高时，Fe中s的溶解度降低，钢和焊接材料中s的含量过高，热裂纹最有可能出现。
碳钢的焊接性及焊接工艺
碳钢的焊接性及焊接工艺来源：本站编辑发布日期：2010-8-21 阅读次数：149 次碳钢又称为碳素钢，是钢材中产量最多、应用最广的材料。
一、低碳钢的焊接（1）焊接性分析①低碳钢因含碳及其他合金元素少，塑性、韧性好，一般无淬硬倾向，不易产生焊接裂纹等缺陷，焊接性能优良。
②焊接低碳钢，一般不需要采取预热和焊后热处理等特殊工艺措施。
③手工电弧焊焊接低碳钢时可适合全位置焊接，且焊接工艺和操作技术比较简单，容易掌握。
④不需要选用特殊和复杂的设备，对焊接电源无特殊要求，一般交流、直流弧焊机都可焊接。
（2）焊接材料熔化焊时用的焊接材料可以根据等强度的原则选用，也就是使焊缝的强度等于或接近于母材的强度。
（3）焊接工艺要点如果母材和焊接材料合格，这种钢焊接时一般不需要预热、保持层间温度和后热处理，也能获得优良的焊接接头。
只有在下列情况下才能采取相应的措施：1、在低温环境下焊接厚件时，应预热焊件，防止产生冷裂纹；2、厚度超过50mm的焊件，应进行焊后热处理以消除应力；3、电渣焊焊件焊后应正火以细化HAZ晶粒。
二、中碳钢的焊接中碳钢主要是在铸、锻毛坯的组合件以及补焊工作中应用。
（1）焊接性1、热影响区易产生低塑性的淬硬组织，含碳量越高，板厚越大，焊件刚性越大，焊条选用不当时，容易产生冷裂纹。
2、焊缝金属易产生热裂纹。
3、焊缝区易产生气孔。
4、焊前经调质处理的中碳钢，焊后在热影响区会出现回火软化区，从而影响到焊接接头的使用性能。
（2）焊接材料中碳钢主要采用手弧焊和气焊。
手弧焊时最好采用低氢焊条，因为低氢焊条扩散氢含量少、具有一定的脱硫能力，熔敷金属塑韧性良好，抗冷裂、热裂的能力都高。
如果允许焊缝与母材不等强，可以采用强度级别低的焊条。
当焊件不允许预热时，可以采用奥氏体不锈钢焊条，因为它塑性好可以避免裂纹。
（3）焊接工艺要点1、焊接坡口尽量开成U形，以减少焊件熔入量。
2、焊前预热，预热温度一般在150-250℃。
当含碳量高、板厚度大或结构刚性大时，预热温度可提高到250-400℃，局部预热的加热范围为焊缝两侧50～200mm左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低碳钢的焊接性与焊接缺陷分析
低碳钢焊接性好，几乎可以选择所有的焊接方法，并能保证焊接接头的良好质量，但也存在一些缺陷。
本文分析了低碳钢的焊接性和常见焊接缺陷，并针对各种焊接缺陷提出了预防措施。
标签：低碳钢;焊接性;焊接缺陷
引言：低碳钢的碳含量较低，合金元素锰和硅的含量亦不高。
总的来说，其焊接性良好，不会因焊接热周期的快速冷却，引起淬硬而使组织脆化。
因此，在焊接板厚小于70mm的焊件时，焊前不需预热，不必严格保持层间温度。
除了锅炉、压力容器等重要的焊接结构外，焊后不必作消除应力处理，整个焊接过程不必采取特殊的工艺措施，焊接性能优良。
当采用高热输入焊接法焊接低碳钢时，也会出现各种问题。
一、关于低碳钢的焊接性
一是焊接方法多样。
低碳钢焊接性好，几乎可以选择所有的焊接方法，并能保证焊接接头的良好质量，例如氧乙炔、焊条电弧焊、埋弧焊、氩弧焊、二氧化碳气体保护焊、电渣焊、等离子弧焊、电阻焊、摩擦焊和钎焊等。
近年来新开发的一些高效、高质量的焊接方法和焊接工艺也在低碳钢焊接中得到了广泛应用，例如高效率铁粉焊条和重力焊条电弧焊、氩弧焊封底-快速焊剂埋弧焊、窄间隙埋弧焊、药芯焊丝气体保护焊等。
二是焊接材料选用范围多。
低碳钢焊接时选择材料应遵循等强度匹配的原则，也就是根据母材强度等级及工作条件来选择焊接材料。
低碳钢结构通常使用抗拉强度平均值为420MPa的钢材，而E43xx系列焊条熔敷金属的抗拉强度不低于420MPa，在力学性能上正好与之相互匹配。
这一系列焊条有多种型号，可根据具体情况选用。
二、低碳钢施焊工艺要点
低碳钢焊接时一般不需要特殊的工艺措施，但在工件厚度较大或环境温度较低（T≤0℃）时，会因冷却速度加快而导致接头裂纹倾向增加，例如在焊接直径大于3000mm且壁厚不小于50mm的结构，焊接壁厚不小于90mm的第一道焊道，受壓容器壁厚不小于20mm时的焊缝等均有可能产生裂纹，因此焊接时应采取如下工艺措施：
1）焊前预热，焊接时保持道间温度。
预热温度根据实践经验和实验结果来确定，不同产品的预热温度有所不同。
2）采用低氢或超低氢型焊接材料。
3）连续施焊整条焊缝，避免中断。
4）在坡口内引弧，避免擦伤母材，注意息弧时填满弧坑。
5）不在低温下进行成形、矫正和装配。
6）尽可能改善严寒的劳动条件。
三、焊接过程中存在的困难
由于低碳钢含碳量低，锰、硅含量也少，所以，通常情况下不会因焊接而产生严重硬化组织或淬火组织。
低碳钢焊后的接头塑性和冲击韧度良好，焊接时，一般不需要预热、控制层间温度和后热，焊后也不必采用热处理改善组织，整个焊接过程不必采取特殊的工艺措施，焊接性优良。
在少数情况下，焊接时也会出现困难：
1、采用旧冶炼方法生产的转炉钢含氮量高，杂质含量多，从而冷脆性大，时效敏感性增加，焊接接头质量降低，焊接性变差。
2、沸腾钢脱氧不完全，含氧量较高，P等杂质分布不均匀，局部地区含量会超标，时效敏感性及冷脆性敏感性大，热裂纹倾向也增大。
3、采用质量不符合要求的焊条，使焊缝金属中的碳、硫含量过高，会导致产生裂纹。
如某厂采用酸性焊条焊接Q235-A钢时，因焊条药皮中锰铁的含碳量过高，会引起焊缝产生热裂纹。
4、某些焊接方法会降低低碳钢焊接接头的质量。
如电渣焊，由于线能量大，会使焊接热影响区的粗晶区晶粒长得十分粗大，引起冲击韧度的严重下降，焊后必须进行细化晶粒的正火处理，以提高冲击韧度。
四、焊接缺陷与预防措施
一是焊缝金属的热裂纹问题。
在直边对接接头的单面或双面埋弧焊中，当母材的w（C）超过0.20%，w（S）大于0.03%，且板厚大于16mm时，往往会在焊缝的中心线形成热裂纹。
当母材的偏析现象严重时，也可能在枝晶间形成人字形裂纹。
这些裂纹形成的原因是，在直边对接接头焊接时，母材在焊缝中所占的比率较大（约70%），使焊缝金属中的碳、硫、磷含量超过了产生热裂纹的临界值，如焊缝成形系数小于1.3就会导致焊缝金属形成热裂纹。
为防止这种热裂纹的形成，一是可选用碳含量较低的焊丝;二是调整焊接参数，以改善焊缝的成形。
如采取这两种措施均未凑效，则必须修改焊接工艺，在接缝边缘开一定深度的V 形或U形坡口，减少母材在焊缝中的混合比，从而降低焊缝中的碳、硫含量。
二是液化裂纹问题。
液化裂纹多半出现于以高热输入量焊接的直边对接焊接接头中，裂纹部位总是在焊缝的熔合区。
这种液化裂纹的尺寸很小，有的甚至只
有几个晶粒的长度，不易被发现，但经常导致焊接产品试板弯曲，试样冷弯不合格。
在分析液化裂纹的成因时发现，虽然所焊母材的碳、硫等含量均在钢材标准规定的范围之内，但因冶炼质量低劣，存在明显的偏析带，使硫、磷等有害杂质含量局部偏高;当以高热输入焊接时，焊缝熔合区在高温停留的时间较长，如焊接应变速率高于晶体变形能力的增长速度，就会产生液化裂纹;但弧焊热周期高温段的时间较短，限制了液化裂纹的扩展，如不仔细检查，则很难发现这种裂纹。
为消除这种液化裂纹，首先可适当降低焊接热输入，加快焊接速度，以缩短焊缝在高温停留的时间;但热输入量的降低可能会引起未焊透。
因此，当热输入降低至容许的最低值而仍未消除液化裂纹时，则必须采取第二种办法，即将直边对接改成V形坡口对接，并将单层焊改为多层焊。
这样，虽然降低了焊接效率，但避免了液化裂纹，保证了焊缝的质量。
三是层状撕裂问题。
在焊接厚度大于60mm的碳钢厚板接头时，如钢材的冶炼质量较差，存在较多的非金属夹杂物，则在焊接应力较高的接头中，在焊接热影响区或靠近热影响区部位，有时会形成层状撕裂，并向平行于钢板轧制方向扩展。
层状撕裂在角接和对接接头中均可能产生。
这种裂纹通常在接头冷却至200℃温度以下，受较高的焊接应力的作用而产生。
因此，层状撕裂是焊接冷裂纹的一种特殊形式。
层状撕裂主要是由于钢板夹层中，存在非金属夹杂物，在钢板厚度方向焊接拉应力的作用下，使其与基体剥离，形成层状撕裂斑点。
当这些斑点长大到一定尺寸时，则以脆断的形式扩展，再合并成宏观裂纹。
结束语
综上所述，低碳钢是目前工业用钢中焊接性最好的钢种，几乎所有的焊接方法都可以用来焊接低碳钢。
当采用高热输入焊接法焊接低碳钢时，要采取相应措施，保证焊缝质量。
参考文献：
[1] 邱葭菲.焊接方法与设备[M].北京：化学工业出版社，2015.
[2] 郭俊成.渗硫低碳钢的焊接[J].科技风，2015（6）：54～56.。
