凸轮机构的类型应及其应用特点

.
滚子从动件 把从动件与凸轮之间的滑动摩擦变成滚动摩擦，因此摩擦磨损 较小，可用来传递较大的动力，故这种形式的从动件应用很广。
.
平底从动件
从动件与凸轮之间易形成油膜，润滑状况好，受力平稳，传动 效率高，常用于高速场合。但与之相配合的凸轮轮廓须全部外 凸。
.
3. 按从动件的运动形式分类
移动从动件 从动件作往复移动，其运动轨迹为一段直线。
.
摆动从动件 从动件从动件作往复摆动，其运动轨迹为一段圆弧。
.
三、凸轮机构的主要应用特点：
1、从动杆的运动规律可以任意拟定，并取决于凸轮的轮廓曲线形状。 2、凸轮机构可以高速启动，动作准确可靠，结构简单，紧凑 。 3、由于数控、切割机床的广泛应用，所以凸轮轮廓曲线易于加工。 归纳起来凸轮机构的优点：可实现各种复杂的运动要求，结构简单、紧凑。
缺点：点、线接触，易磨损，不适合高速、重载
.
Biblioteka Baidu
本节课到此结束，谢谢大家！
.
凸轮机构的类型应及其应用特点
.
课前复习
在已学知识中，请同学们回忆下在实际 工程中常见的机械传动有哪些？能将回 转运动转变为直线运动的机构又有哪些？
.
曲柄滑块机构
.
螺旋传动
.
齿轮齿条
.
凸轮机构
.
凸轮机构的类型应及其应用特点

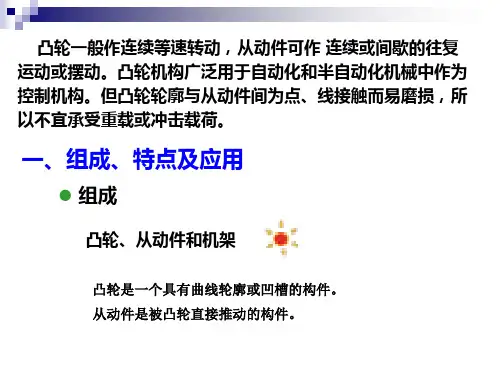

一、凸轮机构的组成
1 ─凸轮：具有曲线轮廓的原动件 2 ─从动件:运动规律受凸轮限制 3 ─机架:凸轮机构中相对凸轮和
上述两种凸轮组成机构时，凸轮与从动件的相对运动是平面运动，因此， 上述两种凸轮机构称为平面凸轮机构，其凸轮称为平面凸轮。
.
圆柱凸轮 特点：属于空间凸轮机构。在圆柱面上开有曲线凹槽，
或在圆柱端面上制出曲线轮廓，可使从动件得到较大 的行程。
.
2. 按从动件的形状分类
尖端从动件 尖端能以任意复杂的凸轮轮廓保持接触，从而使从动件实现任 意的运动规律。但尖端处极易磨损，只适用于低速场合。
从动件的静止件
高副机构
.
二、凸轮机构按凸轮的形状 与从动件形式可分为不同类 型
.
1. 按凸轮的形状分类
盘形凸轮 特点：凸轮的基本形式，应用最广。但从动件的行程不
能太大，否则凸轮变化过大，对凸轮机构的工作不 利，所以一般应用于行程较短的场合
.
凸轮机构的类型应及其应用特点
移动凸轮
特点：可视为回转中心趋向于无穷远的盘形凸轮，它相对于机架作直线 往复移动。
