燃气轮机燃烧室流动特性仿真分析

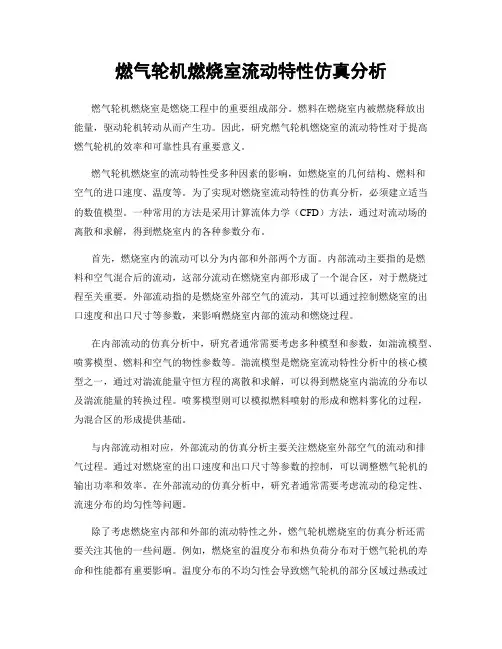

燃气轮机燃烧室流动特性仿真分析燃气轮机燃烧室是燃烧工程中的重要组成部分。
燃料在燃烧室内被燃烧释放出能量，驱动轮机转动从而产生功。
因此，研究燃气轮机燃烧室的流动特性对于提高燃气轮机的效率和可靠性具有重要意义。
燃气轮机燃烧室的流动特性受多种因素的影响，如燃烧室的几何结构、燃料和空气的进口速度、温度等。
为了实现对燃烧室流动特性的仿真分析，必须建立适当的数值模型。
一种常用的方法是采用计算流体力学（CFD）方法，通过对流动场的离散和求解，得到燃烧室内的各种参数分布。
首先，燃烧室内的流动可以分为内部和外部两个方面。
内部流动主要指的是燃料和空气混合后的流动，这部分流动在燃烧室内部形成了一个混合区，对于燃烧过程至关重要。
外部流动指的是燃烧室外部空气的流动，其可以通过控制燃烧室的出口速度和出口尺寸等参数，来影响燃烧室内部的流动和燃烧过程。
在内部流动的仿真分析中，研究者通常需要考虑多种模型和参数，如湍流模型、喷雾模型、燃料和空气的物性参数等。
湍流模型是燃烧室流动特性分析中的核心模型之一，通过对湍流能量守恒方程的离散和求解，可以得到燃烧室内湍流的分布以及湍流能量的转换过程。
喷雾模型则可以模拟燃料喷射的形成和燃料雾化的过程，为混合区的形成提供基础。
与内部流动相对应，外部流动的仿真分析主要关注燃烧室外部空气的流动和排气过程。
通过对燃烧室的出口速度和出口尺寸等参数的控制，可以调整燃气轮机的输出功率和效率。
在外部流动的仿真分析中，研究者通常需要考虑流动的稳定性、流速分布的均匀性等问题。
除了考虑燃烧室内部和外部的流动特性之外，燃气轮机燃烧室的仿真分析还需要关注其他的一些问题。
例如，燃烧室的温度分布和热负荷分布对于燃气轮机的寿命和性能都有重要影响。
温度分布的不均匀性会导致燃气轮机的部分区域过热或过冷，从而影响其使用寿命。
热负荷分布的不均匀性会导致燃气轮机的某些部分工作在较大的负荷下，从而影响其工作效率和可靠性。
综上所述，燃气轮机燃烧室的流动特性仿真分析是提高燃气轮机效率和可靠性的重要途径之一。
燃气轮机系统的建模与仿真
燃气轮机系统的建模与仿真燃气轮机是一种高效可靠的能源转换设备，可以广泛应用于发电、飞行、航海等领域。
燃气轮机系统由多个部件组成，包括压气机、燃烧室、涡轮机等。
为了更好地设计、优化和控制燃气轮机系统，建立燃气轮机系统的模型并进行仿真是非常重要的。
一、燃气轮机系统的建模方法1. 基于物理学原理的建模方法这种建模方法基于燃气轮机系统的物理特性，通过对控制方程和能量平衡方程的建立，得出燃气轮机系统的数学模型。
这种方法的优点是能够准确地反映燃气轮机系统的物理特性，但是需要大量的计算和模型参数的确定，适用于研究燃气轮机系统的基本特性。
2. 基于统计方法的建模方法这种建模方法基于大量的实验数据，通过对实验数据的分析和处理，建立燃气轮机系统的统计模型。
这种方法的优点是不需要精确的物理特性和模型参数，可以通过实验数据进行建模，但是需要大量的实验数据和数据分析技能。
3. 基于神经网络的建模方法这种建模方法基于神经网络的模式识别能力，通过对燃气轮机系统的输入和输出数据进行学习，建立燃气轮机系统的神经网络模型。
这种方法的优点是能够学习系统的复杂非线性关系，但是需要大量的学习数据和神经网络模型的优化。
二、燃气轮机系统的仿真方法1. 基于模型的仿真方法这种仿真方法基于燃气轮机系统的数学模型，通过数值模拟的方法，进行燃气轮机系统的仿真。
这种方法的优点是可以对燃气轮机系统进行全面的仿真和测试，但是需要精确的物理模型和大量的计算资源。
2. 基于实验数据的仿真方法这种仿真方法基于实验数据的统计模型，通过对实验数据的模拟和处理，进行燃气轮机系统的仿真。
这种方法的优点是可以通过实验数据进行仿真，但是需要大量的实验数据和数据分析技能。
3. 基于混合方法的仿真方法这种仿真方法综合使用基于模型和基于实验数据的方法，通过建立精确的数学模型和处理实验数据，进行燃气轮机系统的仿真。
这种方法的优点是综合了两种方法的优点，可以比较准确地进行燃气轮机系统的仿真。
燃气轮机启动控制策略研究与仿真
03
系统仿真模型
将燃气轮机数学模型和控制策略模型 结合起来，构建系统仿真模型，以便 进行系统性能分析和优化。
仿真参数设置
仿真时间
确定仿真时间，以便反映燃气轮 机启动过程的动态特性。
仿真步长
选择合适的仿真步长，确保仿真 结果准确性和计算效率。
控制参数
根据控制策略模型，设置相应的 控制参数，如PID控制器的比例 、积分和微分系数等。
燃气轮机作为一种高效、清洁的能源动力系统， 在航空、电力等领域具有广泛的应用前景；
控制策略发展方向
随着科技的不断进步，燃气轮机的控制策略也将 不断得到优化和提升；
未来研究方向
针对燃气轮机的实际应用场景，未来需要对燃气 轮机的控制策略进行更加深入的研究。
06
结论与展望
研究结论
本文提出了一种针对燃气轮机的启动 控制策略，通过仿真验证了其有效性 。
3
现有的燃气轮机启动控制策略存在一定的局限 性，如启动时间过长、抖振等，因此研究新的 控制策略具有重要意义。
研究内容与方法
研究内容
研究燃气轮机的动态特性，设计新的启动 控制策略，并对其进行仿真验证。
VS
研究方法
采用理论分析和仿真研究相结合的方法， 建立燃气轮机的动态模型，设计先进的控 制算法，并利用MATLAB/Simulink进行 仿真实验。
实验步骤
1）建立燃气轮机模型；2）设计控制策略； 3）进行仿真实验；4）分析实验结果。
ቤተ መጻሕፍቲ ባይዱ
实验结果分析与讨论
实验结果
通过仿真实验，成功实现了燃气轮机在不同工况下的平稳启动；
结果分析
通过对比不同控制策略下的启动过程，发现采用先进的控制策略能够显著缩 短启动时间、降低排放。
重型燃气轮机天然气供应系统整体性能仿真
重型燃气轮机天然气供应系统整体性能仿真摘要：在仿真研究天然气的供应系统中，必须使用建模进行仿真实验．第一，在设计这个仿真系统的主要部件时，应应用模块化进行建模；第二，依据燃机电厂的各项重要数据，依靠BP神经网络实施训练，既能轻松获取系统的压力，也能轻松获取系统的值班流量；第三，融入PID控制原理，既要使用压力控制器，也要使用温度控制器，还要使用流量控制器，构建整个系统的仿真结构，对其采用稳态、动态仿真，但不管是哪种仿真结果，均要符合电厂的实际数据，也能反映仿真模型是系统性能的真实写照。
关键词：天然气供应系统；模块化建模；仿真当前，在重型的燃气轮机中，天然气因为深受成分波动的影响，也深受温度、压力不能匹配的影响，进去燃机的燃烧室之后，根本无法直接燃烧，因此，为了彻底解决类似的问题，在天然气的主干网与燃机的燃烧室之间，天然气的供应系统因此应运而生。
在天然气的供应系统中，其既由过滤器、预热器、调压器组成，也由性能加热器、预混燃料阀、值班燃料阀组成。
关于预热器，主要为了将天然气的温度加热，使其达到露点温度，杜绝产生液态烃、水滴；关于调压器，主要为了调整天然气的压力，以适应当前的工作情况，保障燃烧室内的压力趋于稳定的状态，超过限定值时，果断报警；低于限定值时，果断跳机。
当前，国内的燃机供应商，对设定这个限定值毫无头绪；关于性能加热器，主要为了继续加热天然气，燃烧效率自然升高；不管是值班燃料阀，还是预混燃料阀，参考燃料的分配控制方案，有效设定预混气口的燃料量，在进行分配方案选定时，调整喷嘴值班气口的燃料量，既要充分权衡燃机的出力，也要充分权衡燃烧的稳定性。
天然气的供应系统的整体性能，既深受各部件的性能影响，也深受其匹配关系影响，同时，既深受温度控制的影响，也深受压力控制的影响，还深受流量控制的影响。
1.天然气的供应系统进行仿真从天然气的供应系统来讲，整个系统既由天然气物性模块、管路模块、换热模块组成，也由调压模块、阀门模块组成，从而构成一个整体的仿真模型。
系统仿真在组合式燃气轮机中的应用
系统仿真在组合式燃气轮机中的应用随着现代工业的不断发展，燃气轮机已经成为许多工业领域中最为重要的能源系统之一。
燃气轮机不仅能够提供高效、廉价且可靠的能源，而且可以采用不同的组件配置进行个性化定制，以满足不同用户的能源需求。
而组合式燃气轮机则是一种基于模块化的构建方式，可以通过组合不同的部件来满足多样化的系统需求。
在组合式燃气轮机的设计与开发过程中，系统仿真技术发挥着至关重要的作用。
系统仿真可以帮助工程师在减少成本和风险的同时加快产品上市时间的进度。
在本文中，我们将讨论系统仿真在组合式燃气轮机中的应用，包括仿真技术的种类、其对组合式燃气轮机的设计的影响，以及系统仿真可能面临的挑战和限制。
一、系统仿真技术种类在组合式燃气轮机的设计和开发过程中，系统仿真技术的种类主要包括以下几种：1. 基于物理模型的仿真技术：这种技术使用物理模型来模拟轮机的运作和性能。
通过将模型植入到计算机中进行计算，可以帮助分析轮机的各个方面性能，并对轮机进行优化。
2. 基于统计学的仿真技术：这种技术使用统计学方法来预测轮机系统的性能。
通过建立相应的概率模型，可以对轮机性能的不确定性进行较为准确的推断。
3. 基于混合仿真的技术：这种技术结合了基于物理模型和统计学方法的优点。
它可以将物理模型和其他模型相结合，以实现对整个系统的全面仿真。
它还可以在多个层次上模拟系统行为。
二、系统仿真对组合式燃气轮机设计的作用系统仿真在组合式燃气轮机设计和开发中的作用主要体现在以下几个方面：1. 帮助分析组件的性能：一个组合式燃气轮机包含许多独立的部件和组件，如燃烧器、涡轮机等。
这些零部件的性能会直接影响轮机的总体性能。
通过系统仿真，可以分析组件的性能和特点，设计出最优的组件。
2. 模拟燃气轮机总体性能：系统仿真可以模拟燃气轮机的总体性能，并对系统进行全面评估。
这使得工程师们可以在不同的操作条件下分析轮机的性能，并根据需要进行调整和优化。
3. 可视化系统结果：系统仿真可以将轮机的整体性能可视化呈现。
燃气轮机发电系统的建模与仿真研究
燃气轮机发电系统的建模与仿真研究随着能源需求不断增长，燃气轮机发电已经成为了一种重要的发电方式。
燃气轮机发电系统由气体压缩机、燃烧室、涡轮机和发电机等部分组成。
其中涡轮机是系统的核心部件，负责将高温高压气体的动能转换为机械能，从而驱动发电机工作，实现电能的转换。
针对燃气轮机发电系统的建模与仿真研究，可以为该系统的优化设计和运行管理提供重要参考。
下面对燃气轮机发电系统的建模与仿真研究进行探讨。
一、建模燃气轮机发电系统的建模过程可以分为以下几个步骤：（1）系统分析与功能划分首先需要对系统进行深入的分析，对系统进行功能划分和功能分析，以确定系统中各个部件的工作原理和功能要求。
在此基础上，建立系统的整体模型。
（2）部件建模接着，需要对系统中涉及的气体压缩机、燃烧室、涡轮机和发电机等主要部件进行建模。
可以采用基于物理的建模方法，将各个部件的工作原理和影响因素用数学模型描述出来。
（3）系统集成在完成各个部件的建模后，需要将各个模型相互集成，形成整个系统的模型。
系统集成时需要考虑参数传递、组件接口等因素。
（4）验证与修正最后，需要对建立的系统模型进行验证与修正，以确保模型能够准确地反映实际系统的特性和性能。
可以通过实验数据对模型进行验证和修正。
二、仿真燃气轮机发电系统的仿真可以分为静态仿真和动态仿真两个部分。
（1）静态仿真静态仿真主要用于对系统各部件性能和工作情况的分析，包括燃气轮机性能参数、系统能效、各部件的压力、温度、流量等。
静态仿真可以用于系统的设计和调试阶段，通过改变系统结构、部件参数等方式，分析不同参数对系统性能的影响，优化系统设计。
（2）动态仿真动态仿真主要用于对系统在动态工况下的性能分析，包括系统启动、停止、负荷变化等。
通过动态仿真可以预测系统在不同工况下的工作性能，优化系统控制策略，提高系统运行效率和可靠性。
在仿真过程中，需要对系统的各个参数和变量进行监测和分析。
通过与实际数据进行对比，可以对仿真结果进行修正和调整，确保系统仿真结果的准确性和可靠性。
燃气轮机启动控制策略研究与仿真
燃气轮机启动控制策略研究与仿真燃气轮机启动控制策略研究与仿真燃气轮机作为一种先进的热力发电装置，具有高效、快速、灵活等优点，广泛应用于各种领域。
在实际应用中，为了保证燃气轮机的安全、可靠、经济运行，需要对其启动过程进行控制，提出合理的控制策略。
本文针对燃气轮机启动控制策略展开研究与仿真，旨在提高燃气轮机的启动效率和稳定性。
一、燃气轮机启动控制策略介绍燃气轮机的启动过程一般需要经历以下几个阶段：冷态、热态、同步和并网。
冷态阶段指的是启动前的静止状态，热态阶段是指在燃气轮机旋转之前需要通过气体加热等方式将其预热到适当的温度。
同步阶段是指燃气轮机与电力系统的同步，并网阶段是指燃气轮机正式投入使用，并向电网输出电能的阶段。
针对上述不同阶段，燃气轮机启动控制策略的设计也会随之有所不同，需要根据不同情况对其进行控制。
具体来说，燃气轮机启动控制策略应包括如下功能：1、燃料控制：根据燃气轮机的负载需求控制燃料的输入，保证燃烧能经济、高效。
2、压力控制：控制燃气轮机进出口压力的变化，使其始终处于稳定状态。
3、温度控制：控制燃气轮机的热态温度变化，保证其不受热膨胀和热应力的影响。
4、同步控制：对燃气轮机和电力系统进行同步控制，确保两者之间的运行匹配。
以上几种控制策略的实现需要依赖于精确的控制算法和优秀的控制系统。
二、研究与仿真过程本文采用MATLAB软件进行燃气轮机启动控制策略的研究与仿真。
具体采用如下步骤：1、建立系统模型首先以燃气轮机为研究对象，建立其数学模型，该模型按照燃气轮机启动过程不同阶段进行划分，分别考虑各个参数的变化和对应的控制策略。
其中涉及到的参数包括：功率、转速、温度、压力等。
在归纳整理所有参数后，将其集成到一个总体模型中，该模型可以模拟燃气轮机启动过程中参数的动态变化，为后续的控制策略提供基础。
2、控制策略设计在模型的基础上，通过设计不同的控制策略，分别对不同阶段的燃气轮机启动过程进行仿真。
具体的控制策略包括PID控制、自适应控制、模糊控制、神经网络控制等，这些策略在实践中已经得到了广泛的应用。
CAE仿真技术在燃气轮机产品设计中的应用
CAE仿真技术在燃气轮机产品设计中的应用随着燃气轮机在航空、能源、化工等领域中的广泛应用，对燃气轮机产品设计的要求也越来越高。
燃气轮机产品设计需要考虑多种因素，如性能、热力学效率、可靠性、寿命等。
而CAE仿真技术作为一种辅助设计工具，其在燃气轮机产品设计中的应用越来越重要。
首先，热力学仿真在燃气轮机产品设计中的应用十分广泛。
通过热力学仿真可以分析燃气轮机系统的热力学性能，包括燃烧室温度分布、热传导、燃气温度分布等。
通过对燃气轮机系统的热力学性能进行仿真分析，可以优化燃气轮机系统的设计，提高热力学效率，减少热损失，提高系统整体性能。
其次，结构仿真也是燃气轮机产品设计中常用的CAE仿真技术之一、结构仿真可以对燃气轮机各个零部件进行强度、刚度、振动等方面的分析，检测零部件的结构是否合理，是否能够承受各种工作条件下的载荷。
通过结构仿真，可以优化燃气轮机的结构设计，提高零部件的强度和可靠性，延长零部件的使用寿命。
另外，流体力学仿真也是燃气轮机产品设计中的重要技术之一、燃气轮机中涉及到气体在轮机内部的流动，通过流体力学仿真可以分析气体在轮机内部的流动状态、速度分布、压力分布等。
通过流体力学仿真，可以优化燃气轮机的气体流动结构，提高气体流动的效率，减少能量损失，提高系统的整体性能。
此外，CAE仿真技术还可以对燃气轮机产品的其他方面进行仿真分析，比如材料选择、燃气动力学性能等。
通过CAE仿真技术，可以快速、准确地对燃气轮机产品进行设计分析，提前发现问题并加以解决，从而降低产品开发成本，缩短产品开发周期，提高产品质量。
总的来说，CAE仿真技术在燃气轮机产品设计中的应用极大地提高了设计效率和设计精度，为燃气轮机产品的开发提供了强有力的技术支持。
随着科技的不断进步与发展，CAE仿真技术在燃气轮机产品设计中的应用将会越来越广泛，为燃气轮机行业的发展带来更多的创新与突破。
高温燃气轮机性能仿真与优化
高温燃气轮机性能仿真与优化随着能源需求的不断增长，燃气轮机作为一种高效、可靠的发电装置，在能源领域被广泛应用。
然而，在长期运行过程中，高温下的工作环境对燃气轮机的性能和可靠性提出了更高的要求。
因此，进行高温燃气轮机的性能仿真与优化研究，不仅可以提高其运行效率和可靠性，还可以降低能源消耗和环境污染。
一、高温燃气轮机的性能仿真高温燃气轮机的性能仿真研究是基于计算流体力学（CFD）和多物理场耦合分析的方法，通过对其内部流动和传热过程进行模拟和分析，来评估燃气轮机的性能和热特性。
1. 流动分析：通过建立燃气轮机的几何模型和边界条件，利用CFD方法模拟内部流动过程，包括气流速度、温度、压力和流动分布等参数的计算。
通过分析速度场、压力场和温度场的分布，可以评估流动性能和热特性。
2. 燃烧分析：燃烧是燃气轮机的关键过程之一，对性能影响较大。
通过模拟燃气轮机燃烧室中的燃烧过程，包括燃料混合、燃烧温度和燃烧效率等参数的计算，可以评估燃烧性能和污染物生成情况。
3. 传热分析：高温燃气轮机在工作过程中需要承受高温环境的影响，通过模拟燃气轮机的传热过程，包括壁面传热和热阻的计算，可以评估燃气轮机的散热性能和热特性。
二、高温燃气轮机的性能优化高温燃气轮机的性能优化研究旨在通过优化设计和运行参数，提高其效率和可靠性，降低能源消耗和环境污染。
1. 参数优化：通过仿真模拟和试验分析方法，结合数值计算和实验数据，研究关键性能参数对燃气轮机性能的影响规律，进而确定最佳的工作参数范围，如进气温度、进气压力、燃气混合比、排气温度等。
2. 材料优化：高温下，材料的热稳定性和机械性能对燃气轮机的工作效果至关重要。
通过研究不同材料的耐热性能和机械性能，选择合适的材料用于燃气轮机的关键部件，如涡轮叶片、燃烧室和热交换器等。
3. 系统优化：燃气轮机是一个复杂的能量转换系统，在优化设计过程中，需要考虑各个部件之间的协同性。
通过改进系统结构、优化热回收装置和控制系统，提高系统整体效率和响应能力。
机械工程中的燃气轮机设计与仿真
机械工程中的燃气轮机设计与仿真引言：机械工程是一门综合性、应用性很强的学科，燃气轮机作为机械工程中的重要组成部分之一，其设计与仿真是该领域的研究热点之一。
本文将探讨燃气轮机的设计原理、仿真方法以及在机械工程领域中的应用。
一、燃气轮机的设计原理燃气轮机是利用高温燃气在高速旋转的涡轮上产生功的一种动力装置。
其设计原理主要包括燃气轮机的基本构造、工作原理以及关键技术等方面。
1.1 燃气轮机的基本构造燃气轮机由压气机、燃气发生器、涡轮和排气系统等组成。
其中，压气机负责将空气压缩，燃气发生器将燃料与压缩后的空气混合并燃烧，生成高温高压的燃气。
燃气通过涡轮，使其高速旋转，从而驱动动力设备工作。
最后，废气通过排气系统排出。
1.2 燃气轮机的工作原理燃气轮机的工作原理基于热力学循环原理，主要包括压气机工作循环和涡轮工作循环两大部分。
在压气机循环中，空气受到压缩，增加了能量的含量；在涡轮循环中，燃气的能量被转化为机械能，实现了动力输出。
1.3 燃气轮机的关键技术燃气轮机的设计中，关键技术主要包括气动设计、燃烧室设计、轮叶材料选择和热控设计等。
气动设计通过优化涡轮、压气机等部件的气动参数，提高燃气轮机的效率和性能。
燃烧室设计则涉及混合、燃烧和热负荷分布等方面的问题。
轮叶材料的选择需要考虑其耐高温、抗氧化和抗腐蚀等性能。
热控设计则是为了保证燃气轮机在工作过程中的安全性及运行稳定性。
二、燃气轮机的仿真方法为了优化燃气轮机的设计，减少试错成本，提高设计效率，燃气轮机的仿真方法被广泛应用于工程实践中。
燃气轮机的仿真主要包括流场仿真和热传输仿真两方面。
2.1 流场仿真流场仿真主要通过计算流体力学（CFD）方法来模拟燃气轮机内部的气流运动。
该方法可以预测气流的速度、温度、压力分布以及涡旋和湍流等现象，从而分析气动特性和性能。
2.2 热传输仿真热传输仿真主要通过有限元分析（FEA）方法来模拟燃气轮机内部的热传输过程。
该方法可以预测热量分布、温度梯度以及材料的热应力等，从而分析燃气轮机的热特性和热耦合问题。
高压燃气轮机的工作过程模拟与分析
高压燃气轮机的工作过程模拟与分析高压燃气轮机是一种高效能的设备，被广泛用于航空航天、电力、化工、石油等领域。
其中，涡轮在功率转换过程中起着重要作用，而工作过程的模拟与分析可以帮助工程师更好地了解设备的性能和特点，从而提高其运行效率和稳定性。
一、高压燃气轮机的基本结构和工作原理高压燃气轮机由压气机、燃烧室和涡轮组成，整个系统被称为“气道”。
燃气在压气机中受到压缩并进入燃烧室，然后通过燃烧过程释放出热量，使气体温度升高。
最后，燃气通过涡轮驱动涡轮旋转，产生功率并驱动设备。
高压燃气轮机的工作过程可以被分为四个阶段：进气、压缩、燃烧和膨胀。
进气阶段是将外部空气引入气道的过程，压缩阶段使气体压力升高而温度保持不变，燃烧阶段涉及到燃料在燃烧室中与压缩的空气混合的过程，而膨胀阶段则是将高温高压的气体通过涡轮扩展以转化为机械能的过程。
二、高压燃气轮机的工作过程模拟高压燃气轮机的工作过程模拟可以帮助工程师了解设备的性能和特点。
这一过程涉及到稳态和动态模拟，而稳态模拟通常是第一步。
稳态模拟将高压燃气轮机整体分为若干个离散的部分进行计算，以模拟其工作状态。
这种计算方法可以帮助研究者了解燃料和空气的传递路径、梯度变化以及内部压力和温度的变化情况。
这些参数对于燃气轮机的工作状态有着重要的影响，因此稳态模拟可以帮助探究设备性能与结构之间的关系。
动态模拟通常比稳态模拟更加复杂，它针对的是在实际工作过程中的非稳态情况。
由于高压燃气轮机的工作过程相对复杂，因此需要细致地分析在不同工况下的非稳态燃烧和整个气路情况，这可以帮助解决设计上的一些问题，并且能够对工程师提高燃气轮机效率有所帮助。
三、高压燃气轮机工作过程的分析在高压燃气轮机的工作过程中，燃气在每个部分中产生了不同的压力和温度，这对燃气轮机的性能产生影响。
例如，在涡轮场中，燃气在机械叶片上产生了一个推力，从而转动了机械。
而涡轮场中的热力学参数的变化会对推力和输出功率产生重要影响，因此可以通过数值模拟来了解和预测这些变化。
燃气轮机仿真建模方式探讨
· 12 ·
内燃机与配件
图 2 第 II 类数学模型
为试车数据的处理工作提供参考，由于试车时会产生海量 数据，此时根据仿真分析时的参数进行选择性的分析，可 以大幅降低工作量。
1.4 提供燃气轮机故障预测 在 建 立 燃 气 轮 机 仿 真 分 析 模 型 时 ，在 部 件 结 构 层 面 加 入 关 键 部 件 的 故 障 变 量 ，建 立 故 障 矩 阵 ，通 过 求 解 来 获取关键部件故障对燃气轮机整机性能的影响。这种 分析方式与以往的模拟部件效率和流通能力对燃气轮 机 性 能 影 响 不 同 ，可 以 深 层 次 地 分 析 故 障 产 生 原 因 ，从 而可以制定合理的措施来避免这些故障在实际试车时 发 生 [4]。 通过以上阐述可知，由于燃机轮机整机和部件试验存 在周期长、费用高和危险性高等问题，在设计阶段或者实 际试验之前进行仿真分析非常重要。 2 仿真建模探讨 建立准确的计算模型是进行燃气轮机性能分析的前 提，而采用合理的分析方法可以使计算结构更加真实有 效。由于燃气轮机是一种高速回转式动力机械，工作过程 较为复杂，数学建模要以实际的气动热力学过程为基础， 力求能够真实描述压气机、燃烧室和涡轮三大部件的协调 匹配关系，实质是建立燃气轮机设计参数、部件特性以及 共同工作条件的数学关系。 2.1 燃气轮机建模思路 根据燃气轮机气动热力特性和部件特性来建立各主 要部件的气动热力学方程，用来分析燃气轮机实际部件的 工作特性； 构造压气机、燃烧室和涡轮关键部件的共同工作关系 模型，具体通过转子功率平衡和流量平衡等热力学原理沿 高温高压工质流动方向进行构建； 采用不同的数值方法对构造的数学模型进行求解，分 析关键部件的匹配关系和各个状态点的真实性能，从而能 够真实模拟燃气轮机实际工作过程。 2.2 建模方式 在发动机寿命周期的不同阶段，已知的原始数据不 同，要求发动机性能仿真模型的仿真内容、计算精度、计算 速度也相互各异，所以模型可以按复杂程度分为几种类 型。下面介绍按复杂程度分类的四种燃气涡轮发动机性能 仿真模型。 2.2.1 第玉类仿真模型 这种方法是依靠表格或拟合关系式来描述发动机性 能，将整个发动机作为一个“黑盒子”，如图 1 所示，模型中 不需要详细描述发动机内部的压气机、燃烧室和涡轮三大 关键部件的工作情况和具体性能参数，对于各关键部件内 部的匹配和接口尺寸关注不多。
燃气轮机火花点火过程中影响因素的仿真分析
燃气轮机火花点火过程中影响因素的仿真分析燃气轮机（Gas Turbine）是一种能够将燃料燃烧产生的热能转化为机械能的动力装置。
在燃气轮机燃烧室内部，燃烧过程必须营造出足够高的压力和温度，以燃烧燃料生成热并将热转化为机械能，这一过程中则需要通过火花点火器（Spark Plug）或者其他点火方式来引爆混合气体。
因此，在燃气轮机的火花点火过程中，影响因素的仿真分析显得十分重要。
一、火花点火过程简介火花点火过程是燃气轮机启动过程中的重要步骤之一。
燃料从燃料管进入燃烧室，混合在内部空气中，再由火花点火器进行点火。
点火器工作的时候，产生高电压放电，使导体间形成电火花，激发混合气体产生燃烧。
二、影响火花点火过程的因素火花点火器的可靠性是燃气轮机运行的关键之一。
火花点火过程中的影响因素有很多，如点火器电极间距、电压、导体形状、导电性等。
这些因素直接影响到火花点火过程中电压放电、火花大小以及电磁辐射等指标。
1.电极间距电极间距（Spark Gap）是点火器的元件之一。
点火器中电极间距直接影响到电压放电的电流强度和电磁电压，同时也会影响点火器的寿命和可靠性。
一般电极间距过小会导致剧烈的火花放电，增加燃烧室的热负荷和产生电磁辐射；电极间距过大则会导致电压放电不易跨越，从而影响了燃烧室内的点火效果。
2.导体形状在点火器的运作过程中，导体形状对火花放电的稳定性和导电性能都有一定的影响。
一般来说，导体形状对火花点火活动的影响主要有三种：一是对火花的产生及其放电能力；二是对电流的传递和导电性的改变；三是通过形态来改变火花的形状，以使产生更为稳定的点火效果。
3.放电电流放电电流也是影响火花点火过程中的一个关键因素。
燃气轮机点火器中，放电电流大小可以由电极间距、导体形状以及电压等多个因素决定。
较强的放电电流可以确保打破混合气体的离子层而实现点火，但是电流过大也会容易产生放电缺陷。
因此，合理调整放电电流的大小是保证点火安全的关键。
燃气轮机启动控制策略与仿真
燃气轮机的启动过程具有快速性、稳定性和安全性等特点，同时还需要考虑燃料 的消耗和排放等因素。
燃气轮机启动控制策略的设计
启动控制策略的目标
设计燃气轮机启动控制策略的目标是实现快速、稳定和安全 的启动过程，同时优化启动过程中的燃料消耗和排放等性能 。
控制策略的设计
根据燃气轮机的特性和启动过程的特点，设计合适的控制策 略，如基于模型的预测控制、模糊逻辑控制等。
燃气轮机启动控制策略与仿 真
2023-11-04
contents
目录
• 燃气轮机概述 • 燃气轮机启动控制策略 • 燃气轮机启动仿真研究 • 燃气轮机启动控制策略的优化与实现 • 燃气轮机启动控制的挑战与未来发展
01
燃气轮机概述
燃气轮机的定义与工作原理
燃气轮机定义
燃气轮机是一种以空气为介质，利用连续的燃气膨胀做功，将燃料化学能转 化为机械能的热力发动机。
感谢您的观看
THANKS
基于模型的优化方法
线性模型
通过线性化燃气轮机的动态模型，设计线性控制器以优化启动过程。
非线性模型
利用非线性控制理论和技术，建立燃气轮机的非线性模型，并设计相应的非线性控制器。
基于人工智能的优化方法
神经网络
利用神经网络的自学习能力，对燃气轮机 的启动过程进行优化。
VS
深度学习
采用深度学习算法，对燃气轮机的运行数 据进行学习，并设计高效的启动控制策略 。
对仿真结果进行深入的讨论，分析不同控制策略下 的启动过程和性能表现，比较优劣和影和优化的方案，如 改变控制逻辑、调整参数等。
验证与优化
通过实验验证改进方案的可行性和效果，不断优化 和控制燃气轮机的启动过程和性能表现。
燃气轮机模拟仿真加工
燃气轮机模拟仿真加工随着工业化的不断进展，燃气轮机已经成为了现代工业中不可缺少的一种核心设备。
但是燃气轮机生产的过程中，测试和验证是非常重要的一环。
由于燃气轮机的特殊性，如果进行试运行很可能带来很大的风险。
为了更好地优化燃气轮机的研发过程，并在确保安全性的同时降低成本，燃气轮机模拟仿真加工技术应运而生。
一、燃气轮机模拟仿真加工概念燃气轮机模拟仿真加工是指利用计算机技术对燃气轮机进行数字化仿真，模拟实际工况下的运行状态。
通过仿真加工，可以对燃气轮机的各个部件进行设计和优化，同时还能够提前发现可能存在的问题，以便在制造完成之后进行针对性的调整和完善。
另外，燃气轮机模拟仿真加工还可以对整个燃气轮机的性能进行评估，确保其在使用过程中能够达到设计要求。
二、燃气轮机模拟仿真加工的应用1. 优化设计通过燃气轮机模拟仿真加工，可以避免在实际生产过程中出现因为设计不合理而导致的浪费和成本的过高。
另外，燃气轮机模拟仿真加工还可以为改善燃气轮机的性能提供指导，并且可以更为精准地确定机械结构的参数和设计。
通过对燃气轮机进行仿真加工优化，可以使其在使用过程中更为稳定，效率更高，并且还可以进行全面性能评估。
2. 提高效率燃气轮机是一种用于发电的重要设备，如果能够提高其效率，可以帮助降低能源消耗和减少对环境的影响。
在燃气轮机的开发过程中，如果采用燃气轮机模拟仿真加工技术，可以提高制造效率，同时还可以降低制造成本，提高设备的信任性和可重复性。
3. 发现问题在进行燃气轮机模拟仿真加工的过程中，可以通过方便的视觉化方式提前发现各种可能存在的问题并进行优化，避免在实际生产过程中出现问题。
例如，可以在各种不同的条件下进行模拟，寻找可能存在的燃气轮机的结构问题和工作方式等，优化设计方案。
同时，由于仿真加工可以模拟各种实际运行条件，从而可以在模拟环境下识别潜在的机械故障或其他问题，并着手解决。
三、燃气轮机模拟仿真加工的技术特点1. 真实性燃气轮机模拟仿真加工的真实性是非常重要的，因为它必须能够精确反映实际工况下的运行情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• (2) 计算燃机的共同工作线。 • 由步骤1可以得到等温线与压气机各条等转速线的 交点的参数值，那么就可以作出燃气轮机装置的 特性网，在特性网上绘出螺旋桨负荷特性线。负 荷特性与特性网上的交点，即为负荷与燃气轮机 的共同工作点。整理这些共同工作点的参数值， 即可得到任意两个参数之间的关系曲线。计算结 果如图4.2至图4.6所示，图中表示是动力涡轮的 输出功率与耗油量、燃机效率、燃气初温、动力 涡轮输出转速、压气机压比之间的关系。
稳态变工况仿真模型是利用部件特性曲线来进行变工况计算 的，要满足各部件共同工作的条件就必须利用试凑法来平衡 方程。为了减少反复试凑运算次数，可以一开始给定许多选 定的工作点，然后用做图法解平衡方程。具体计算步骤如下： (1) 计算燃气发生器的等温比线。 假设的值，在压气机通用特性曲线上某一等转速线上取点 （取点的工作可以借用专用的取点工具getdata，取得越多 越好，但是受等转速线本身长度的限制），利用该模型进行 计算，确定高压涡轮有效功和压气机耗功的差值为零或者最 小的那一点，该点即为燃气发生器的一个共同工作点，记录 该点所有的参数值，压比，燃气发生器转速，动力涡轮输出 功率和转速等等。保持值不变，对其他的等转速线进行同样 的计算，连接所记录的点就得到一条等温比线。另取一些的 值，重复上面的计算就可以得到多条等温比线。
20500
动力涡轮输出功率 kw
15500 10500 5500 500 400 1400 2400 3400 耗油量 kg/h 4400
图4.2 动力涡轮的输出功率与耗油量的关系曲线
40
燃机效率 %
30
20
10 500 5500 10500 15500 动力涡轮输出功 kW 20500
图4.3 燃机效率与动力涡轮输出功率的关系曲线
时间 s
6
8
10
12
图4.10 突减60%负荷燃气初温
T3
仿真结果的正确性分两步来检验： (1) 当主机重新归于稳定运行之后，各参数的值是 否等于40%负荷时各参数的值。经检验各参数的误 差2%以内，在允许误差范围之内，说明主机模型 的精度达到要求。 (2) 检验动态过程的趋势是否正确。仿真结果基本 反映了实际过程负荷突变时各参数的动态响应。主 机在突减负荷时，动力涡轮的转速会有一突增，接 着在主机的控制系统的作用下，根据所带负荷的多 少重新设定主机调速器的转速，在调速器的作用下， 减少了燃机的供油量，转速就会下降，最后稳定在 转速设定值附近（有差调节的情况）。燃机的供油 量减少，导致燃气初温减小。从图4.8至图4.10可以 看出主机模型各参数的变化趋势与实际情况相符合。
4000
图4.5 动力涡轮转速和输出功率的关系曲线
20500
动力涡轮输出功率 kW
15500
10500
5500
500 0 5 10 压气机压比 15 20
图4.6 压气机压比与动力涡轮功率的关系曲线
将燃机稳态参数仿真计算结果与实验数据相比较， 如表4.1所示，仿真值与实验值比较接近，误差均在2%以内。
第8章仿真实例分析
8.1燃机的稳态变工况仿真结果及分析
某型2万kW分轴燃机的额定工况点参数如下： 大气温度288 K； 大气压力101320 Pa； 轴功率 20220 kW； 燃气发生器转速8498 r/min； 动力涡轮转速3600 r/min； 燃气初温1443 K； 压气机压比18.4； 压气机空气流量65 kg/s； 压气机出口压力1864380 Pa； 压气机出口温度703 K； 高压涡轮进口压力1771161 Pa；燃料量4729.9 kg/h； 动力涡轮进口压力390100 Pa； 动力涡轮进口温度1041 K； 高压涡轮膨胀比4.54； 动力涡轮膨胀比3.85； 发动机排气温度 803 K； 燃机效率36%；
20500
动力涡轮输出功率 kW
15500 10500 5500 500 700
900
1100 1300 燃气初温T3 K
1500
T
3
图4.4 燃气初温
与动力涡轮输出功率的关系曲线
20500
动力涡轮输出功率 kW
15500
10500
5500
500 1000
1500
2000 2500 3000 3500 动力涡轮输出转速 r/min
表4.1 燃机稳态参数实验数据和仿真结果的比较
负荷（%） 主机功率 （kW） 实验 100 80 40 20 2022 0 1617 6 8088 4044 仿真 2001 0 1600 7 8022 4100 耗油量 （kg/h） 实验 4729. 9 4030 2437 1518 仿真 4650 3985 2397 1542 燃气初温 （K） 实 验 144 3 138 6 120 7 104 3 仿 真 146 0 136 7 119 0 105 1 主机转速 （rpm） 实 验 360 0 329 0 270 2 205 5 仿 真 358 0 334 3 265 0 209 0
燃燃并车过程仿真
• 并车过程的关键是控制两台燃机的转速相等而实现并车， 并且完成负载功率的重新分配。要使两台燃机转速相等有 多种方式，最常见的是保持其中一台燃机转速不变，另一 台燃机加速或减速靠近该燃机的转速实现并车。这里采用 的是加速并车的方式。并车的具体过程是首先1号燃机在 额定工况运行，承担所有的负载，2号燃机处于惰转状态 下进行并车操作。这时1号燃机端3S离合器处于啮合状态， 2号燃机端3S离合器处于脱开状态。并车开始后，2号燃 机开始加速向1号燃机的转速靠拢，当2号燃机的转速和1 号燃机的转速达到同步时，2号燃机端3S离合器开始啮合。 一旦2号燃机端3S离合器啮合后，功率负载开始从1号燃 机转移到2号燃机上。1号燃机的输出功率逐渐减小，2号 燃机的输出功率逐渐增加，直到两台燃机的输出功率达到 比例设定值，由于是同型燃机，这里设定的比例值为 0.5[31]。
8.2燃机的动态仿真结果
当燃机满负荷运行，突减60%负荷， 燃机输出转速设定值n2s由3600rpm降至1763rpm时， 燃气发生器转速n1、动力涡轮输出转速n2以及燃气初温
9000 8500 8000 7500 7000 6500 6000 0 2 4 6 时间 s 8 10 12
T3*
燃气发生器转速 rpm
图4.8 突减60%负荷燃气发生器转速n1变化曲线
4000 3500 3000 2500 2000 1500 0 2 4 6 8 10 12
动力涡轮转速 rpm
时间输出转速n2变化曲线
1500 1400
燃气初温 K
1300 1200 1100 1000 0 2 4
