第5章-触发器自测练习与习题

第5章

触发器5.1 RS触发器

自测练习

1．或非门构成的基本RS触发器的输入S=1、R=0，当输入S变为0时，触发器的输出将会（）。

（a）置位（b）复位（c）不变

2．与非门构成的基本RS触发器的输入S=1，R=1，当输入S变为0时，触发器输出将会（）。

（a）保持（b）复位（c）置位

3．或非门构成的基本RS触发器的输入S=1，R=1时，其输出状态为（）。

（a）Q=0，Q=1 （b）Q=1，Q=0

（c）Q=1，Q=1 （d）Q=0，Q=0 （e）状态不确定

4．与非门构成的基本RS触发器的输入S=0，R=0时，其输出状态为（）。

（a）Q=0，Q=1 （b）Q=1，Q=0

（c）Q=1，Q=1 （d）Q=0，Q=0 （e）状态不确定

5．基本RS触发器74LS279的输入信号是（）有效。

（a）低电平（b）高电平

6．触发器引入时钟脉冲的目的是（）。

（a）改变输出状态

（b）改变输出状态的时刻受时钟脉冲的控制。

7．与非门构成的基本RS触发器的约束条件是（）。

（a）S+R=0 （b）S+R=1

（c）SR=0 （d）SR=1

8．钟控RS触发器的约束条件是（）。

（a）S+R=0 （b）S+R=1

（c）SR=0 （d）SR=1

9．RS触发器74LS279中有两个触发器具有两个S输入端，它们的逻辑关系是（）。

（a）或（b）与（c）与非（d）异或

10．触发器的输出状态是指（）。

（a） Q （b）Q

答案：1．c 2．c 3．e

4．e 5．A 6．b

7．b 8．c 9．b

10．a

5.2 D触发器

自测练习

1．要使电平触发D触发器置1，必须使D=（）、CP=（）。

2．要使边沿触发D触发器直接置1，只要使S D＝（）、R D＝（）即可。

3．对于电平触发的D触发器或D锁存器，（）情况下Q输出总是等于D输入。

4．对于边沿触发的D触发器，下面（）是正确的。

（a）输出状态的改变发生在时钟脉冲的边沿

（b）要进入的状态取决于D输入

（c）输出跟随每一个时钟脉冲的输入

（d）（a）（b）和（c）

5．“空翻”是指（）。

（a）在脉冲信号CP=1时，输出的状态随输入信号的多次翻转

（b）输出的状态取决于输入信号

（c）输出的状态取决于时钟和控制输入信号

（d）总是使输出改变状态

6．对于74LS74，D输入端的数据在时钟脉冲的（）（上升，下降）边沿被传输到（）（,

Q Q）。

7．要用边沿触发的D触发器构成一个二分频电路，将频率为100Hz的脉冲信号转换为50Hz 的脉冲信号，其电路连接形式为（）。

答案：1．1，1 2．0，1 3．CP=1

4．

．a 6．上升,Q

7．

5.3 JK触发器

自测练习

1．主从JK 触发器是在（ ）采样，在（ ）输出。

2．JK 触发器在（ ）时可以直接置1，在（ ） 时可以直接清0。 3．JK 触发器处于翻转时输入信号的条件是（ ） （a ） J=0，K=0 （b ）J=0，K=1 （c ） J=1，K=0 （d ）J=1，K=1

4．J=K=1时，边沿JK 触发器的时钟输入频率为120Hz 。Q 输出为（ ）。 （a ） 保持为高电平 （b ）保持为低电平 （c ） 频率为60Hz 波形 （d ）频率为240Hz 波形

5．JK 触发器在CP 作用下，要使Q n+1=Q n

，则输入信号必为（ ）。

（a ） J=K=0 （b ）J= Q n

，K=0

（c ） J= Q n ，K= Q n

（d ）J=0，K=1

6．下列触发器中，没有约束条件的是（ ）。 （a ） 基本RS 触发器 （b ）主从JK 触发器 （c ） 钟控RS 触发器 （d ）边沿D 触发器 7．JK 触发器的四种同步工作模式分别为（ ）。

8．某JK 触发器工作时，输出状态始终保持为1，则可能的原因有（ ）。

（a ）无时钟脉冲输入 （b ）异步置1端始终有效 （c ）J=K=0 （d ）J=1，K=0

9．集成JK 触发器74LS76内含（ ）个触发器，（ ）（有，没有）异步清0端和异步置1端。时钟脉冲为（ ）（上升沿，下降沿）触发。 10．题10图中，已知时钟脉冲CP 和输入信号J 、K 的波形，则边沿JK 触发器的输出波形（ ）（正确，错误）。

答案：1．上升沿，下降沿 2．S d =0、R d =1，S d =1、R d =0 3．d 4．c 5．a 6．b ，d 7．保持，置1，置0，翻转 8．b,d

9．2，有，下降沿 10．正确

题10图 边沿JK 触发器的波形图 CP J K Q 1 0 0 1

1

1 0

5.4 不同类型触发器的相互转换

自测练习

1．为实现D 触发器转换成T 触发器，题1图所示的虚线框内应是（ ）。

（a ）与非门

（b ）异或门 （c ）同或门

（d ）或非门

2．JK 触发器构成T 触发器的逻辑电路为（ ）。

3．JK 触发器构成T ＇触发器的逻辑电路为（ ）。

答案：1．c

2．

．

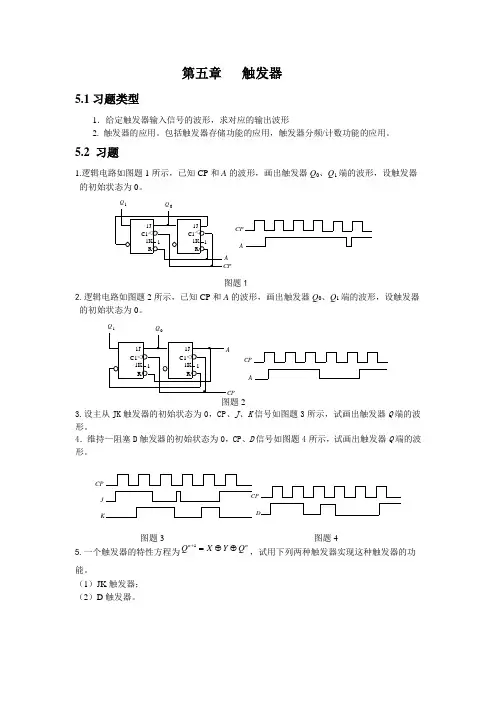

习题解答

5-1 由与非门组成的基本RS 触发器和输入端S 、R 信号如习题

5．1图所示，画出输出端Q 、Q 的波形。

5-2 由或非门组成的触发器和输入端信号如习题5．2图所示，请写出触发器输出Q 的

习题 5．1图

R

S Q Q

A Q S

R

Q

Q 习题 5．2图

T

Q Q 题1图

1
