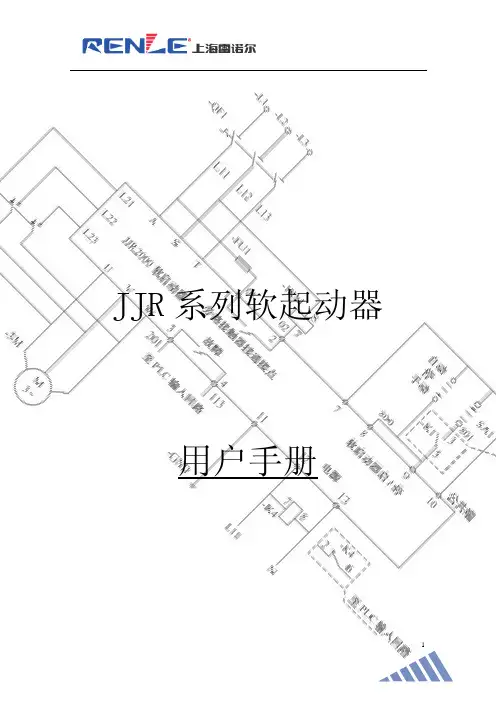

JJR系列电机软起动器最新用户手册(清晰版)
BY-PASS BREAK DELAY EMS STOP RUN COM 1 2 3 4 5 6 7 8 9 10
220V-240VAC 50/60Hz
和液体溢出。
JJR 系列软起动器功能
◆ 采用双单片机全数字自动控制； ◆ 起动转矩电流、电压、时间可按负载不同灵活设定，取得最佳的电流曲线和最佳的转矩控
制特性； ◆ 对电动机提供了平滑的渐进的起动过程，减少起动电流对电网的冲击，降低设备的振动和
噪声，延长了机械传动系统的使用寿命，并改善了工人的劳动环境； ◆ 启动电流可根据负载调整，减小启起损耗，以最小的电流产生最佳转矩； ◆ 软停车特性即大延长电气触点寿命，又满足不同场合下机械需求； ◆ 具有过流、过载、过热、电源缺相保护（2000 系列）； ◆ 方便的外控接口具有多种功能：数字延时起动控制、瞬停控制输入、起动延时继电器输出、
◆ 接地端子 11 当安装板接地后，可就近接于安装板上。 90KW 以上的装置，采用外壳接地，此端子可空置。
◆ 工作电源端子 12，13 将 N（中性线）连于端子 13，L（相线）连于端子 12（见图 4.4）也可用一隔离变压器经 主电路降压后获得。
BY-PASS BREAK DELAY EMS STOP RUN COM
3．安装
安装方向与空间 3.1 安装方向 为了冷却的目的，一定要将软起模块安装在垂直方向。 3.2 安装空间 为了保证良好的散热性，软起动器安装时应有足够的空间。
＞50
RUN
STOP RST
＞50
常州兰陵Z型电动执行机构使用说明书
常州兰陵Z型电动执行机构使用说明书内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）1．概述多回转阀门电动执行机构，通称为Z型。
适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。
用于阀门的开启、关闭或调节。
是对阀门实现远控、集控和自控的必不可少的驱动装置。
他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。
按连接型式，还分为转矩型和推力型。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合《爆炸性气体环境用电气设备第1部分：通用要求》，《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。
经中华人民共和国国家质量监督检验检疫总局批准取得全国工业产品生产许可证。
2．型号表示方法电源：常规：单相220V、三相380V，远程DC24V （50Hz）特殊：单相110V、三相415V、660V，（50Hz、60 Hz）工作环境：3.2.1 环境温度：-20~+60℃ (特殊订货-60~+80℃)。
3.2.2 相对湿度：95%（25℃时）。
3.2.3.1户外型用于无易燃/易爆和无腐蚀性介质的场所；3.2.3.2隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
（详见）3.2.4 防护等级：户外型和防爆型为IP55 、IP65、IP67。
工作制：为短时10分钟 (特殊订货15-60分钟) 。
型号规格和主要性能参数见表1。
表1注：如用户需要，本厂可提供其它的转速:12/18/24/30/36/42/48/60( r/min)常规按三排计数器供货,如转圈数大定货时注明,可按四排计数器供货。
力聚 LLJ6A型控制器操作说明书
人机界面操作说明故障检修操作规程 ------------------------------------------------------- 03控制系统结构 ---------------------------------------------------- 01开机启动界面 ------------------------------------------------- 04燃烧器（燃烧机）工作过程及原理 -------------------------------------- 11燃烧器设备维护保养 ----------------------------------------------- 12燃烧机开不了------------------------------------------------- 13预混机控制原理图（1） --------------------------------------------- 20预混机控制原理图（2） --------------------------------------------- 21NW型控制原理图 ------------------------------------------------- 22N型控制原理图 --------------------------------------------------- 23WWWWW型控制原理图 -------------------------------------------- 24N型电锅炉控制原理图 ---------------------------------------------- 25--------------------------------------------------- 05主菜单界面 ------------------------------------------------- 05机组状态界面 ------------------------------------------------- 06定时设置界面 ------------------------------------------------- 07气候补偿界面 ------------------------------------------------- 07系统操作界面--------------------------------------------- 08NW型机组操作界面 --------------------------------------------- 09NW型参数设置界面 ---------------------------------------------- 10W电锅炉操作界面 ------------------------------------------- 10W电锅炉参数设置界面------------------------------------------- 13BP100预混程控器故障--------------------------------------- 14利雅路燃烧机维修对照故障表 ------------------------------------------ 15燃油燃烧机常见故障分析----------------------------------- 16燃烧器油泵故障、原因及处理方法 -------------------------------------------- 18LJ6A控制器通讯格式 ------------------------------------------------- 18测试运行参数 ------------------------------------------------- 18设置目标参数 ---------------------------------------------------- 19机组状态 ---------------------------------------------------- 19通讯测试目 录A<< 控制系统结构LJ6A控制系统使用说明书节能先驱 为客户创造价值一、控制系统结构:LJ6A型控制器是力聚公司专门针对真空热水机组的性能特点，结合多年真空热水机组应用实践经验开发的高性能真空热水机组控制系统。
JD、JZT、ZLK、ZTK 系列 电磁调速电动机控制装置 说明书
JD、JZT、ZLK、ZTK系列电磁调速电动机控制装置J D、JZT、ZLK、ZTK系列电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制，实现恒转矩无级调速。
本控制器只适用于滑差电机不适用于普通电机。
1 适用范围3.1 调速范围电源：~220V(±10%)，50Hz或60Hz、100r/min~1300r/min3.2 转速变化率(机械特性硬度)≤2.5%；3.3 稳速精度：≤1%；3.4 最大输出：DC90V,8A；3.5 控制电机功率：0.55kW90kW；3.6 测速发电机三相中频电压转速比：≥2V/100r/min。
~JD、JZT、ZLK、ZTK □□-□被控电动机最大功率(W)A：手操普通型 B：手操精密型设计序号(1-指针式 2-数显式 3和4-指针式，容量不同见表3)电磁调速电机控制器5%负载下的转-100%负载下的转速额定转速转速变化率=×100%3 主要参数及技术性能2 型号及含义插头号码1234567连接对应的名称~220V~220V离合器激励绕组F1离合器激励绕组F2测速发电机输出端U测速发电机输出端V测速发电机输出端W222注：F1、F2选用导线(推荐)0.55kW~40kW：1mm铜导线；45kW-90kW：1.5mm铜导线；U、V、W 导线选用 (推荐)0.75mm2或1mm铜导线。
型号电源电压最大输出定额(直流90V)可控制电动机功率(kW)测速发电机转速变化率稳速精度调速范围(r/min)JD A-11~220V(±10%) 50Hz~60Hz3.15A0.55~11三相中频电压转速比为≥2V/100r/min≤2.5%≤1%1300~1003.7 手操普通型12JD A-405A15~401300~100JD A-90*8A45~901300~130表 11212F3.8 手操精密型型号电源电压最大输出定额(直流90V)可控制电动机功率(kW)测速发电机转速变化率调速范围(r/min)JD B-11~220V(±10%) 50Hz~60Hz3.15A0.55~11三相中频电压转速比为≥2V/100r/min≤1%1300~10012JD B-405A15~401300~100JD B-90*8A45~901300~1303.9 JZT、ZLK-1、ZTK-1技术参数型号电源电压最大输出定额(直流90V)可控制电动机功率(kW)测速发电机转速变化率调速范围(r/min)JZT3~220V(±10%) 50Hz60Hz5A0.5540单相或三相中频电压转速比为≥2V/100r/min≤2.5%1300~100~~JZT48A45901300~130~ZLK-15A0.55401300100~~ZTK-18A45~901300~1305A0.55401300100~~表2表3*：大于8A小于12A时，其工作时间不大于30min。

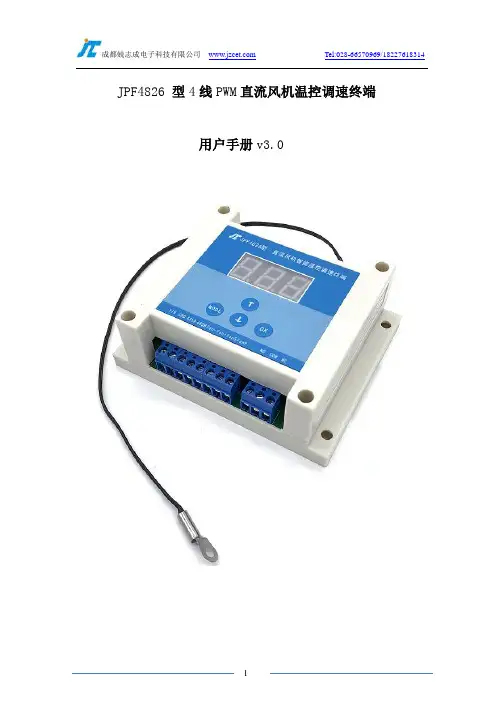

成都兢志成电子科技有限公司 JZCET PID风机调速终端用户手册 V3.0说明书
10.2 查询风机故障信息(02 功能码，寄存器地址 0001) 指令格式：调速器地址 02 00 01 00 04 CRC16 调速器返回：调速器地址 02 01 0x CRC16 0x 代表 4 个风机的状态，0x 对于的二进制式为 0000 0000，这里的低 4 位就对应 4 个风扇， 从右往左，最右位对应 1 号风扇，第 4 位对应 4 号风扇； 0 表示风扇故障，1 表示风扇正常
数码面板实时显示当前温度，带 4 个按键，通过按键可以设置调速器的所有参数 待机状态下，按 MODE 键可进入配置/切换参数项，配置时按↕键可以调整数值，OK 键确认
*设置参数时，每设置一项参数（改变了参数值），都必须按一次 OK 键确认，再设下一项。
数显代号 Lxx Hxx Axx Pxx
Fxx
参数释义 风机启动温度 风机全速温度
主要变更内容
初始版本 细节描述优化 增加风扇转速检测、PWM 频率调节相关描述
日期
2017-09 2021-05 2023-02
2
成都兢志成电子科技有限公司
Tel:028-66570969/18227618314
1.功能概述：
工业级技术方案，采用 ARM 内核单片机作为主控芯片，带温度显示，调速器通过检测到的温 度来控制风机转速，温度越高，转速越快，当温度低于启动温度时，风机关停或维持最小转 速，高于启动度时，风机低速运行，如果温度持续升高，风机转速也慢慢升高，当温度升到 设置的全速温度时，风机变为全速运转，当温度开始下降，风机转速也自动下降，以此循环 工作；调速器支持 RS485 串口通信，通过串口协议可以控制风机转速、配置/查询调速器参 数/状态，串口指令遵循 modbus-rtu 协议，风机转速 0-100%可调，带风机故障检测功能， 当风机异常停转时，继电器输出信号。
力矩电机的控制方式
力矩电机的控制方式嘿，朋友们！今天咱来聊聊力矩电机的控制方式。
这力矩电机啊，就像是一个特别能干的小力士，咱得知道怎么指挥它，才能让它乖乖听话，好好干活儿呢！你想啊，力矩电机就像是一匹千里马，咱得有合适的缰绳和驾驭方法，才能让它在咱需要的道路上飞奔起来。
那怎么控制它呢？首先呢，就是直接控制。
这就好比你直接告诉小力士：“嘿，给我往这儿使力！”简单直接，它就会按照你的要求去输出力矩。
就像你让小狗坐下，它就乖乖坐下一样。
然后还有电流控制呢。
这电流就像是小力士的食物，给它多少电流，它就有多大的力气。
你给多了，它可能就使大劲了，给少了呢，它可能就有点懒洋洋的啦。
这可得把握好度，不然它可要不听话咯！再说说磁场控制吧。
这磁场就像是小力士周围的氛围，好的磁场能让它更有干劲，不好的磁场可能就让它有点没精打采的。
咱得给它营造一个好的磁场环境，让它开开心心地干活呀！还有速度控制呢。
你想啊，小力士跑快了不行，跑慢了也不行，咱得让它按照合适的速度来工作。
这就像你骑自行车，太快了容易摔倒，太慢了又着急，得找到那个刚刚好的速度。
那咱在控制力矩电机的时候可得注意啦，不能马虎。
就跟你照顾小宠物似的，得细心、耐心。
要是不小心弄错了控制方式，那可就糟糕啦，说不定小力士就发脾气不干了呢！咱得把力矩电机当成自己的好伙伴，了解它的脾气，知道怎么跟它相处。
这样它才能在咱需要的时候发挥出最大的作用呀！你说，这力矩电机的控制方式是不是很有意思呢？就像玩游戏一样，得掌握好技巧才能玩得转。
咱可不能小瞧了它，它可是能帮咱干很多大事儿的呢！所以啊，咱得好好研究研究，怎么才能让它更好地为咱服务。
怎么样，你是不是也对力矩电机的控制方式有了更深的了解呢？是不是觉得它很神奇呀？反正我是这么觉得的，哈哈！。
ZCLJ型力矩电机控制器说明书
ZCLJ-
一． 简述
ZCLJ-有轴流冷却风机，二． 主要技术指标
1． 输出电压范围：100V ～370V 2． 最大输出电流：50A 3． 输出电压精度：＞97% 4． 三相输出不对称性：≤3% 5． 适配电机输出力矩：6． 输入控制电压两种模式：
1） 2） DC0～10V 三． 使用环境
1． 环境温度：－10℃～＋40℃ 2． 相对湿度：≤90%四． 外形尺寸及安装方式
外形尺寸:如图<1>;控柜内，方向至少留有5cm 空间，以充分散热。
五． 原理框图
作电压输入端；端子3、4为输出电压指示，出厂前调试用；用户不可直接使用，可接电压表观察输出电压，注意：该端输出电
长时工作散热不良而烧毁控制器。
七．简单故障判别
1．通电后电机不转：
a) 检查有无控制信号输入
b) 检查控制器侧面开关是否置于正确位置
C) 检查电机是否由于负载过大，发生堵转
2．通电后电机立即高速运行
a) 检查是否为控制信号已加在最大
b) 检查是否把端子“3”的+10V接入了控制输入端。
3．通电，电机抖动
a) 检查是否为控制信号线接头松动
b) 检查是否为三相电源缺相。
●控制信号双切换、控制简单●带负荷能力强
常州中驰电器设备有限公司。
正力精工螺杆空压机控制器操作说明
螺杆空压机控制器操作说明V1.0上海宏赛自动化电气有限公司2006-6-24目录一、基本操作面板 (2)二、按键介绍 (2)三、指示灯介绍 (3)四、按键流程介绍 (6)五．外部开关量和模拟量的输入输出特点说明 (8)六、空压机操作使用介绍 (9)6．1 开机和主页面 (9)6．2 空压机查询页面 (11)6．2．1 状态查询页面 (11)6．2．2 电机查询页面 (12)6．2．3 时间查询页面 (13)6．3 空压机系统页面 (14)6．3．1 维护页面 (15)6．3．2 控制页面 (18)6．3．3 报警页面 (21)6．4 空压机参数设置页面 (22)6．4．1 控制参数设置 (23)6．4．2.时间参数设置 (24)6．4．3 维护参数设置 (25)6．5 空压机功能页面 (26)七、空压机工作、报警和故障状态 (27)7．1 工作状态 (27)7．2 轻故障报警 (27)7．3 重故障停机 (28)八、联控功能 (29)8．1 主机联控 (29)8．1．1 简介 (29)8．1．2 操作方法 (29)8．1．3 空压机联控参数地址表 (30)8．2 自行联控 (35)8．2．1 概述 (35)8．2．2.参数说明 (36)8．2．3 操作说明 (36)8．3 中控 (37)一、基本操作面板二、按键介绍启动―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。
当此键有效时，上方指示灯常亮。
停止 ――停止运行空压机，当此键有效时，上方指示灯常亮。
功能键F1―― 此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。
例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。
功能键F2 ―― 此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。
例如对应菜单为“系统”，按下此键后会进入系统包含的下级菜单。
功能键F3 ―― 此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。
常州兰陵Z型电动执行机构使用说明书
常州兰陵Z型电动执行机构使用说明书多回转阀门电动执行机构，通称为Z型。
适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。
用于阀门的开启、关闭或调节。
是对阀门实现远控、集控和自控的必不可少的驱动装置。
他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。
按连接型式，还分为转矩型和推力型。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。
经中华人民共和国国家质量监督检验检疫总局批准取得全国工业产品生产许可证。
2．型号表示方法1. 30I-18/50W：表示电动执行机构为多回转,输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，户外型。
2. Z45T-24/120BS：表示电动执行机构为多回转,带手动二级减速装置,输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型。
3. Z120-24/80T：表示电动执行机构为多回转,输出转矩1200N·m (120kgf·m)，输出转速24 r/min，最大转圈数80圈，整体调节型。
3.工作环境和主要技术参数3.1 电源：常规：单相220V、三相380V，远程DC24V （50Hz）特殊：单相110V、三相415V、660V，（50Hz、60 Hz）3.2 工作环境：3.2.1 环境温度：-20~+60℃(特殊订货-60~+80℃)。
广州数控 SJM 系列交流伺服力矩电动机使用说明书
在本使用说明书中，我们将尽力叙述各种与广州数控SJM系列交流伺服力矩电动机相关的事项。
限于篇幅限制及产品具体使用等原因，不可能对所有不必做和/或不能做的操作进行详细的叙述。
因此，本使用说明书中没有特别指明的事项均视为“不可能”或“不允许”进行的操作。
本使用说明书的版权，归广州数控设备有限公司所有，任何单位与个人进行出版或复印均属于非法行为，广州数控设备有限公司将保留追究其法律责任的权利。
ISJM系列交流伺服力矩电动机 使用说明书II前 言尊敬的客户：对您惠顾选用广州数控设备有限公司开发制造的SJM 系列交流伺服力矩电动机（简称力矩电动机），本公司深感荣幸并深表感谢！为了保证力矩电动机产品安全、正常与有效地运行工作，请您务必在安装、使用产品前仔细阅读本使用说明书。
SJM 系列交流伺服力矩电动机安全警告及注意事项1 在正常气候条件下，用500V 兆欧表测量力矩电动机绕组对机壳的绝缘电阻，其值不 应小于20 M Ω 。
2 按本使用说明书所述的力矩电动机与驱动单元接线方式正确连接，确保保护接地牢固可靠。
3 力矩电动机从零速至最高速空载运行，应无异常噪声和震动，方可投入负载运行。
4 力矩电动机运行中，切勿接触运转中的力矩电动机转动部件轴以及电动机外壳。
5 具有相应资格的人员，才能调整、维护力矩电动机。
6 不得拖拽电线(缆)、力矩电动机轴搬运力矩电动机。
7 用户对产品的任何改动本公司将不承担任何责任，产品的保修单将因此作废。
所有型号规格和设计如有变化，恕不另行通知！连接及操作不当，将引起意外事故！请使用操作之前，务必仔细阅读本使用说明书！SJM系列交流伺服力矩电动机 使用说明书IV安 全 责 任制造者的安全责任——制造者应对所提供的力矩电动机及随行供应的附件在设计和结构上已消除和/或控制的危险负责。
——制造者应对所提供的力矩电动机及随行供应的附件的安全负责。
——制造者应对提供给使用者的使用信息和建议负责。
ZCLJ20A型力矩电机控制器使用说明
图<1>安装尺寸模块5.1K/2WZCLJ20A 型力矩电机控制器使用说明一.简述本控制器是专为控制力矩电机而设计的一种新型的电子调压装置。
控制器采用可控硅控制、电压负反馈控制系统实现电机无级调速，具有电压调节平稳、启动性能好、体积小、重量轻、安装维修方便等特点。
广泛应用于包装、印刷、纺织、塑料、造纸、冶金、电线电缆、拉丝等机械设备行业。
二.主要技术指标1.输出电压范围：AC45V ～370V2.最大输出电流：20A3.输出电压精度：＞97%4.三相输出不对称性：≤3%5.输入控制方式：l)由电位器手动调节输入控制信号 2)DC0～10V 控制信号输入 三.使用环境环境温度：－10℃～＋40℃ 相对湿度：＜90%。
四.外形尺寸及安装方式安装方式：将控制器平放或侧放于电控柜内，通过四个安装孔直接安装，控制器与其他装置之间水平方向至少留有5cm 空间，垂直方向与其他部件至少有10cm 空间，以充分散热。
五.原理框图六.接线示意和接线要求：如图(3),X2的端子3、4、5接电位器(5.1K Ω/2W) 作为手动控制信号。
当外部控制装置的输出0～10V电压作为控制信号时，由端子6（-）、7（+）输入。
X1的端子1、2为输出电压指示，出厂前调试用；用户可用于输出观察，如电压表，不可直接使用，注意该端输出电压和三相输出电压同步。
图（4）为主控回路接线示意图，X3的端子L1、L2、L3接三相输入，U 、V 、W 接三相输出。
MW L2L3U V L1X3AC380V ( 输入 )AC45V-370V( 输出 )图<4>图<3> 输出电压显示X121X2手动设定AC380V电压表七.注意事项：1.决不允许将380V三相输入电压接三相输出U、V、W端，接错会烧毁控制器；决不允许三相输人电压有缺相，否则会发生电机工作时异常。
2.主回路和控制回路接线时不允许端子松动。
本力矩控制器内部无熔断器、热继电器，用户必须自行安装。
JZJ使用说明书
交流力矩电机控制器说明书
交流力矩电机控制器说明书
力矩电机控制器是一种用于控制力矩电机运行的设备，它在工业自动化和机械控制领域起着非常重要的作用。
下面我将从多个角度对力矩电机控制器进行说明。
首先，从技术原理角度来看，力矩电机控制器通过控制电流和电压来实现对力矩电机的精准控制。
它通常包括电流传感器、电压传感器、控制算法和执行器等部件，通过对这些部件的协调运作，实现对电机的启动、停止、加速、减速以及转矩的精确控制。
其次，从功能特点方面来说，力矩电机控制器具有多种功能，例如速度闭环控制、位置闭环控制、电流限制保护、过载保护、过压保护、欠压保护等。
这些功能可以保证电机在各种工况下都能够稳定可靠地运行，提高了设备的安全性和稳定性。
再者，从应用领域来看，力矩电机控制器广泛应用于各种工业自动化设备和机械控制系统中，如数控机床、机器人、印刷设备、包装设备、输送机、起重机等。
它们在这些设备中起着至关重要的作用，提高了设备的精度、效率和稳定性。
此外，从市场发展趋势来看，随着工业自动化水平的不断提高，力矩电机控制器的需求也在不断增长。
未来，随着新材料、新工艺
和新技术的不断涌现，力矩电机控制器的性能将会得到进一步提升，功能将会更加丰富，应用领域也将会进一步扩大。
综上所述，力矩电机控制器作为一种用于控制力矩电机运行的
设备，在技术原理、功能特点、应用领域和市场发展趋势等方面都
具有重要意义。
希望以上说明能够对你有所帮助。
力矩电机控制器工作原理
一、力矩电机控制器工作原理:力矩电机控制器Y LJ-K-3-F系列是在原YKT-3，LTS系列力矩电机控制器的基础上改制的一种新型的电子调压（开、闭环）控制装置，主要特点是在线速度变化后，张力仍能保持在所允许的范围内，适用于卷绕产品时的张力基本保持不变，电机性能与卷绕性能协调匹配，因此能代替传统复杂的设备系统，可大大节省投资。
是机电一体化力矩电机的理想配套装置。
控制器采用可控硅对电机无级调速、电压调节平稳，起动性能好、体积小、重量轻、效率高、解决传统设备维护困难的缺点，延长使用寿命。
本控制器有开环、闭环控制两种模式。
开环控制有系统简单、调整方便等优点，闭环控制是指系统中由检测传感器，如张力传感器、速度传感器、电流传感器、位移传感器、温度传感器、流量传感器等，将所需控制的物理量转换成电压讯号反馈到控制器中，控制器通过调压方式对这些物理量实现闭环控制。
控制器采用GB3797-89及Q/JBHZ2-99标准。
主要技术数据1、额定电压：三相380V±10%；频率：50Hz或60Hz。
2、输出电压范围：电压从70V到365V。
3、输出最大电流：6、8A、12、22、32、50、80A。
4、输出电压三相偏差：±3%。
5、转矩调节比：10﹕1。
使用条件1、环境温度：-5℃~+40℃，温度变化率应不大于5℃/h。
2、相对湿度：在40℃时，不超过50%；在20℃以下时，不超过90%，相对湿度的变化率不超过5%/h，且无凝露现象。
3、安装使用地点的海拔高度不超过1000m。
4、控制器在使用环境中，不得有过量的尘埃和足以使电气元器件金属腐蚀的气体。
5、控制器工作时，外部振动频率≦150Hz，振动加速度不得超过5m/s2。
6、交流输入电源a、电压持续波动范围±10%；短暂波动不超过-10%~+15%；b、频率波动不超过±2%,频率的变化速度不超过±1%/S ;c、三相电源的不平衡度不大于2%；d、波形畸变不超过5%。
威力电气 ZBTZ、ZBTD、ZCTD 系列 调节型电动执行机构 使用说明书
ZBTZ 直行程 ZBTD、ZCTD 多转式 系列 QBTJ、DQTJ 角行程调节型电动执行机构 使 用 说 明 书一、概述........................................................................................................................................... - 1 -二、型号表示方法........................................................................................................................... - 1 -三、工作环境和主要性能参数....................................................................................................... - 1 -四、规格和主要技术参数............................................................................................................... - 2 -五、工作原理和产品结构............................................................................................................... - 3 - 六．外形及连接尺寸....................................................................................................................... - 4 -七、电气原理和接线....................................................................................................................... - 9 -八、安装调试................................................................................................................................. - 13 -1、安装和接线........................................................................................................................ - 13 -2、行程控制机构的调整........................................................................................................ - 13 -3、力矩控制机构的调整........................................................................................................ - 14 -4、开度机构的调整................................................................................................................ - 16 -5、阀位变送器（BS-2）的调整............................................................................................ - 16 -6、死区和运动禁止时间的调整............................................................................................ - 17 -7、运行准备............................................................................................................................ - 17 -九、常见故障及排除..................................................................................................................... - 17 -十、注意事项................................................................................................................................. - 17 - 十一．订货须知............................................................................................................................. - 18 -调节型电动执行机构是ZB型、ZC型、QB型电动装置的派生产品。
JSC开关磁阻电机说明书
JSC开关磁阻电机及控制器说明书南京苏之芯电子技术有限公司第一章 概述1.1 概述本手册主要介绍JSC系列开关磁阻电机及控制器产品的特性，安装使用方法以及维护等方面的知识。
用户在使用之前，请详细阅读本手册，这会帮助您正确的安装和使用控制器，如果在使用过程中遇到任何问题，请联系我们。
JSC系列开关磁阻电机及控制器是为中小型电动车辆提供的一种高效、平稳、易于安装的新型电机及控制器。
主要应用对象为电动三轮车、电动摩托车、工业调速系统等。
该产品能够输出很高的启动电流和提供严格的电池电流限制。
所以，它既能够工作在相对较小的电池电流工况下，又能够提供很好的加速和爬坡能力。
开关磁阻电机控制器采用大功率MOSFET 高频设计，效率可达9 9 % 。
强大智能的微处理器为该控制器提供了全面精确的控制。
第二章主要特性和规格2.1 性能指标工作频率：20KHz待机电流：小于0.5mA5V 传感器电源电流：40mA额定电压：DC48V / 60V电源电流：300mA标准踏板输入：0-5V （三线电阻）刹车模拟信号及踏板信号输入：0-5V全功率工作温度范围：-30 °C至90°C一分钟相线工作电流：120A连续相线工作电流：50 A最大电池电流: 可调节.适配电机额定功率：1-3KW适配电机最大输出功率：3KW适配电机最高转速：4000rpm霍尔位置传感器电压：5V霍尔位置传感器连线长度：不超过5米霍尔位置传感器电流：不超过50mA转把传感器电压：5V转把传感器连线长度：不超过5米转把传感器电流：不超过50mA2.2基本功能1、上电自检。
控制器上电时，依次检查控制器中各个功率器件的状态，与之相关的接口状态如转把、刹车或者其他外部开关等等，一旦出现故障，控制器自动实施保护，充分保证电机的安全，当故障排除以后，控制器的保护会自动恢复。
2、电池电压实时监控。
控制器在工作过程中，会定期检测电源电压（通常每秒钟至少检测数次），当检测电压连续过低时，电池电压不足，控制器自动进入保护，防止对电瓶造成损害；当检测电源连续过高时，电池电压过高，控制器自动进入保护，直至重新上电是电压处于正常范围内。
力矩限制器用户手册
力矩限制器用户手册1、本产品适用于建筑用塔式起重机（平臂吊）•符合《GB12602－2009起重机械超载保护装置安全技术规范》•丰富的声光警示信息：预警/报警/保护/故障•具有超载、超大幅、超小幅等保护输出，禁止起重机在危险状态下的危险操作•可根据起重机操作档位信号自动切换对应的作业工况2、大屏幕LCD显示屏，显示清晰•采用5.7寸半透式图形LCD，分辨率320*240，自带背光。
强烈阳光直射和夜间，显示信息均清晰可见。
•背光亮度可调。
开启节电功能后，如果16秒无按键操作，自动关闭背光。
3、中/英文界面可选。
密码菜单设置调校，使用方便。
4、具有上电自检和传感器故障在线诊断功能，方便使用维护。
5、具有密码解除报警功能，以满足特殊情况的使用。
6、仪表（设备）编号设置，便于仪表的维护管理7、风速测量功能（选配）8、485接口，可。
连接扩展外设，增加功能工作电压： 110~240V AC 综合误差：≤±5％分辨率：重量0.1T/幅度0.1m 开关容量：AC250V/3A输出开关：3（4）个记录数量：500条整机功耗：﹤10Ｗ工作温度：﹣20℃～﹢60℃相对湿度：﹤95％（25℃）工作方式：连续防护等级：室外部件1P65室内部件IP541/14仪表系统由主/副等吊钩的称重传感器（视车型配置）、角传感器、仪表，及风速传感器（选配）构成。
在使用中，仪表会根据司机的操作档位自动切换为相应的工况参数，进行载荷、幅度/幅度的测量，并根据当前作业位置的额定载荷、幅度范围进行监控。
当设备接近或处于危险作业状态时给出相应的报警提示信息，当超出允许作业条件时发出控制信号，用于切断外部操作回路禁止危险方向的作业。
*注1：重量传感器2仅视测量需要选配*注2：风速传感器仅在配置有风速仪功能时，才需要*注3：高度传感器仅在需要时配置右图为仪表工作界面。
说明如下：.报警：黄色,状态如下：（1）故障：亮0.1s/灭1.2s,闪烁。
张力控制器操作说明
第一章 MC系列张力控制器介绍1.1、MC系列张力控制器特点◆ 张力控制器控制普通三相异步电机能输出各类所需机械特性。
可输出理想的卷绕特性。
◆ 张力控制精度高，调节简单。
◆ 高效节能，静止保持力矩输出时电机不发热，能耗较力矩电机节省50%以上,投资回收周期大约3-4个月。
◆ 结构简单可靠，只有电机、控制器两个部件，长寿命，免维护。
◆ 批量使用可降低环境温度4~8℃，提高电网功率因数，减少变压器增容投资。
◆ 用于拉拔钢丝行业，可有效减少钢丝在放丝时的夹丝现象，减少淬火时产生的废丝1.2、控制器的型号说明图1-1 控制器铭牌说明1.3、控制器的系列机型表1-1 控制器系列机型说明第二章控制器的安装及端子配线2.1、控制器的外形尺寸图2-1 控制器外形图表2-1 控制器外形尺寸2.2、控制器的端子功能及配线2.2.1 产品端子配置图2-2 MC-4T7R5及以下功率等级图2-3 MC-4T11K及以上功率等级2.2.2主回路端子功能MC-4T1R5～MC-4T15KR/L1 S/L2 T/L3 ⊕1⊕2/B1B2 ? U/T1 V/T2 W/T3端子符号端子名称及功能说明R/L1、S/L2、T/L3 三相交流输入端子⊕1、⊕2/B1直流电抗器连接端子，出厂时用铜排短接⊕2/B1、B2 制动电阻连接端子⊕1、 ? 直流电源输入端子；外置制动单元的直流输入端子U/T1 、V/T2、 W/T3 三相交流输出端子2.2.3 端子配线图2-4 端子配线图(以MC-4T7R5为例)A、控制回路端子功能分类端子符号功能说明数字输入+24V +24VPLCX1 启动信号输入端子COM +24V地，X1的公共端模拟输入+10V 模拟输入参考电压（上表和配线图中未涉及的端子为厂家预留的端子，请勿接线，否则可能会发生误动作，危害人生及设备生产安全！）第三章操作面板使用说明3.1操作面板按键说明3.2操作实例下例为将设定电机极数为6级电机的实际操作步骤。
常州ZC型说明书
ZC 型多回转阀门电动装置使 用 说 明 书中华人民共和国常州电站辅机总厂有限公司感谢贵单位使用本公司产品，请在使用前务必详细阅读本说明书，否则可能造成控制失效、损坏机构、烧毁电机等严重后果。
切记以下注意事项和特别警示（粗体字为特别警示）：1.安装前应将电动装置存放在清洁干燥的室内，若放在室外，应离地面一定高度，并应有防潮防雨措施。
2.电动装置上的吊环螺钉只允许起吊本装置，不得连同阀门一起进行起吊。
与阀门连接所用螺钉其强度不得低于8.8级。
推荐拧紧力矩当M16为200N·m，M20为380N·m，M24为650N·m，M30为1300N·m，M36为2300N·m。
3.对于推力型电动装置，阀杆螺母加工后按要求重新装好，具体见说明书。
4．电缆和导线进入后，必须确保电气箱盖和电缆进出口处密封良好，否则潮气和雨水将进入电气箱内，造成零件锈蚀和电气控制失效。
5.手动操作前应将手电动切换手柄按箭头方向推（或拉），若推不下去时需边推边转手轮，切换到位后即可手动操作。
手轮旋向与输出轴旋向一致，通常顺时针为关阀，逆时针为开阀。
电动时切换手柄自动复位，切不可手动强行扳回，否则将损坏机构。
6．调试前，首先手动操作阀门，使之处于中间位置，接通电源后短时电动操作，检查输出轴的旋向与阀门的开、关方向是否一致，若相反则应调整相序（将电机的三相电源的任意两相对调）。
7．一般不得在阴雨天于户外打开电气箱盖、电机等密封部位，打开电气箱盖时，必须先切断电源。
8．由于专用电机为短时工作制，调试时连续试车时间不可太长。
9．拆卸重装（包括电气箱盖打开后重装）时，应注意检查密封件，发现损伤应及时更换，密封部位必须盖严并螺钉紧固到位。
10．箱体内采用专用半流体齿轮脂0号（无锡炼油厂生产）润滑。
每年应检查一次润滑情况，如有异常，应及时更换或补充，如无异常，可继续使用。
11．对于不经常使用的阀门，应定期检查保养运行操作，建议每月运行一次，时间不超过10分钟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZCLJ-
一． 简述
ZCLJ-有轴流冷却风机，二． 主要技术指标
1． 输出电压范围：100V ～370V 2． 最大输出电流：50A 3． 输出电压精度：＞97% 4． 三相输出不对称性：≤3% 5． 适配电机输出力矩：6． 输入控制电压两种模式：
1） 2） DC0～10V 三． 使用环境
1． 环境温度：－10℃～＋40℃ 2． 相对湿度：≤90%四． 外形尺寸及安装方式
外形尺寸:如图<1>;控柜内，方向至少留有5cm 空间，以充分散热。
五． 原理框图
作电压输入端；端子3、4为输出电压指示，出厂前调试用；用户不可直接使用，可接电压表观察输出电压，注意：该端输出电
长时工作散热不良而烧毁控制器。
七．简单故障判别
1．通电后电机不转：
a) 检查有无控制信号输入
b) 检查控制器侧面开关是否置于正确位置
C) 检查电机是否由于负载过大，发生堵转
2．通电后电机立即高速运行
a) 检查是否为控制信号已加在最大
b) 检查是否把端子“3”的+10V接入了控制输入端。
3．通电，电机抖动
a) 检查是否为控制信号线接头松动
b) 检查是否为三相电源缺相。
●控制信号双切换、控制简单●带负荷能力强
常州中驰电器设备有限公司。
