线切割断丝原因和参数设置

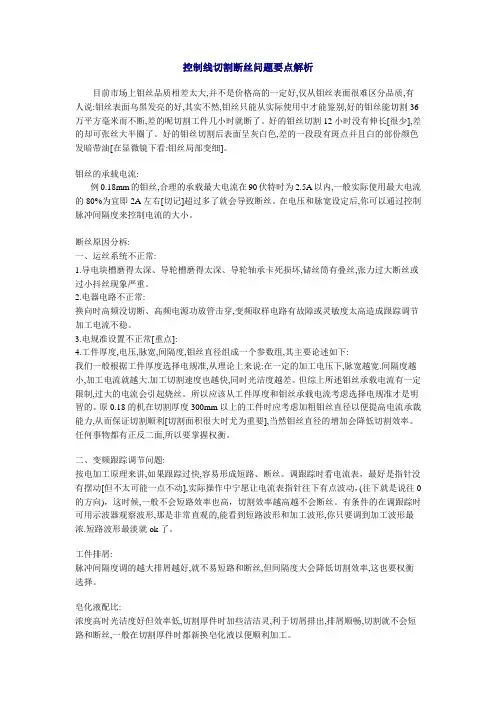

线切割断丝原因分析:
1．快走丝机床加工中断丝的主要原因
若在刚开始加工阶段就断丝，则可能的原因有：
(1) 加工电流过大
(2) 钼丝抖动厉害。

(3) 工件表面有毛刺或氧化皮。

若在加工中间阶段断丝，则可能的原因有：
(1) 电参数不当，电流过大。

(2) 进给调节不当，忽快忽慢，开路短路频繁。

(3) 工作液太脏。

(4) 导电块未与钼丝接触或被拉出凹痕。

(5) 切割厚件时，脉冲过小。

(6) 丝筒转速太慢。

(7)管道堵塞，工作液流量大减
若在加工最后阶段出现断丝，则可能的原因有：
(1) 工件材料变形，夹断钼丝。

(2) 工件跌落，撞落钼丝。

解决办法：
1、加工参数：跟踪不要太紧，否则易出现短路，而短路会造成钼丝电流过大，局部产生高温，加速钼丝老化、脆化，易折。

短路电流应设在2a以下为好。

2、将脉宽挡调小，将间隙挡调大，或减少功率管个数
3、贮丝筒换向时，未能及时切断高频电源，使钼丝烧断
4、检测机床电路部分，要保证先关高频再换向
5、工作液使用不当（如错误使用普通机床乳化液），乳化液太稀，使用时间长，太脏
6、脉冲电源削波二极管性能变差，加工中负波加大，使钼丝短时间内损耗加大脉宽、脉间参数设置
脉宽：线切割脉冲宽度越宽，单个脉冲的能量就月大。

切割得就越快，由于放电时间长，
所以加工比较稳定。

但光洁度就越不好。

你要想光洁度好就要把脉宽调小。

脉间：说简单的就是给脏东西排出来的通道大小。

由于厚度大的工件排渣困难，所以就要
加大脉间，给排渣有充裕的时间，另一方面减少生成腐蚀物。

使得加工稳定，少断丝
脉冲：
调整参数：
脉宽越大，电流越大，加工越快，不过光洁度越差。

脉间越大，电流越小，加工速度慢，光洁度好。

一般加工厚度100以下的，可以用脉宽30us，脉间150us。

这个参数比较常用
脉冲宽度操作方法：旋转“脉宽选择”旋钮，可选择8μs~80μs脉冲宽度，分五档，分别为1档为8μs，二档为20μs，三档为40μs，四档为60μs，五档为80μs
选择原则说明：脉冲宽度宽时，放电时间长，单个脉冲的能量大，加工稳定，切割效
率高，但表面粗糙度较差。

反之，脉冲宽度窄时，单个脉冲的能量就小，加工稳定较差，切割效率低，但表面粗糙度较好。

一般情况下：
高度在15mm以下的工件，脉冲宽度选1~5档；
高度在15mm~50mm的工件，脉冲宽度选2~5档；
高度在50mm以上的工件，脉冲宽度选3~5档。

脉冲间隔操作方法：旋转“间隔微调”旋钮，调节脉冲间隔宽度的大小，顺时针旋转
间隔宽度变大，逆时针旋转间隔宽度变小。

选择原则说明：加工工件高度较高时，适当加大脉冲间隔，以利排屑，减少切割处的电蚀污物的生成，使加工较稳定，防止断丝。

因为在脉宽档位确定的情况下，间隔在“间隔微调”旋钮确定下，间隔宽度是一定的，所以要调节间隔大小就是旋转“间隔微调”旋钮。

在有稳定高频电流指示的情况下，旋转“间隔微调”旋钮时，电流变小表示间隔变大，电流变大表示间隔变小。

脉冲间隔和脉冲宽度的调整应该根据要切割的工件的厚度来调整。

即厚的工件，脉冲宽度和脉冲间隔要调大；薄的工件，脉冲宽度和脉冲间隔要调小。

工件厚度mm ＜20 ＜50 ＜100 ＞100
小脉宽（Ti） 4 8 12 12
Ti/To 1：1 1：1~2 1：2~3 1：3~6
注：对于100mm以上的工件，使用分组脉冲要谨慎调节，否则易出现断丝现象。

对于高厚度工件的切割应当注意占空比的调节，较小时容易断丝。
