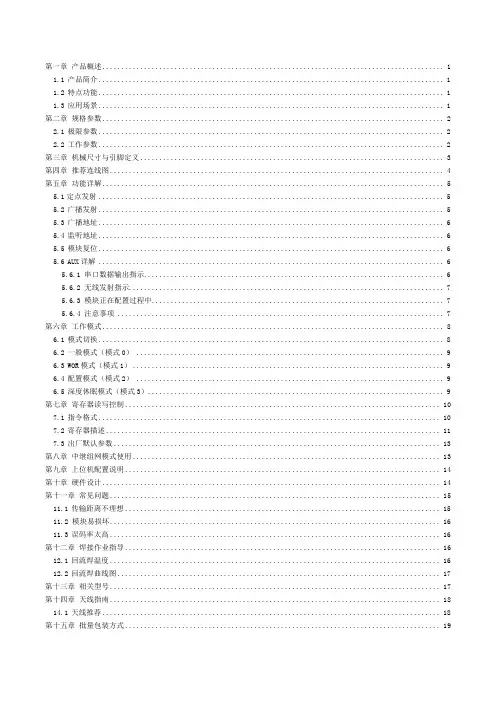

亿佰特SX1268 433470MHz 1W LoRa无线模块E22-400T30D使用手册
第一章产品概述 (1)1.1产品简介 (1)1.2特点功能 (1)1.3应用场景 (1)第二章规格参数 (2)2.1极限参数 (2)2.2工作参数 (2)第三章机械尺寸与引脚定义 (3)第四章推荐连线图 (4)第五章功能详解 (5)5.1定点发射 (5)5.2广播发射 (5)5.3广播地址 (6)5.4监听地址 (6)5.5模块复位 (6)5.6AUX详解 (6)5.6.1 串口数据输出指示 (6)5.6.2 无线发射指示 (7)5.6.3 模块正在配置过程中 (7)5.6.4 注意事项 (7)第六章工作模式 (8)6.1模式切换 (8)6.2一般模式（模式0） (9)6.3WOR模式（模式1） (9)6.4配置模式（模式2） (9)6.5深度休眠模式（模式3） (9)第七章寄存器读写控制 (10)7.1指令格式 (10)7.2寄存器描述 (11)7.3出厂默认参数 (13)第八章中继组网模式使用 (13)第九章上位机配置说明 (14)第十章硬件设计 (14)第十一章常见问题 (15)11.1传输距离不理想 (15)11.2 模块易损坏 (16)11.3误码率太高 (16)第十二章焊接作业指导 (16)12.1回流焊温度 (16)12.2回流焊曲线图 (17)第十三章相关型号 (17)第十四章天线指南 (18)14.1天线推荐 (18)第十五章批量包装方式 (19)第一章产品概述1.1 产品简介E22-400T30D是全新一代的LoRa无线模块，基于SEMTECH公司SX1268射频芯片的无线串口模块（UART），具有多种传输方式，工作在(410.125～493.125MHz）频段（默认433.125MHz），LoRa扩频技术，TTL 电平输出，兼容3.3V 与5V 的IO 口电压。
E22-400T30D采用全新一代LoRa扩频技术，与传统SX1278方案相比，SX1268方案传输距离更远，速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等功能，支持分包长度设定，可提供定制开发服务。

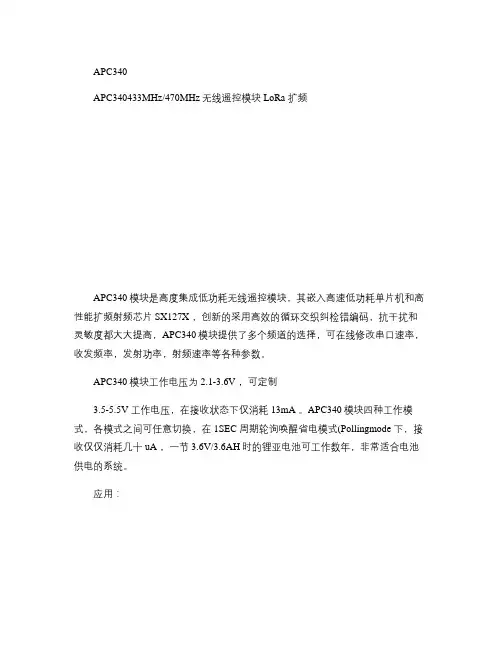

433MHz无线遥控模块 LoRa扩频高频解析
APC340APC340433MHz/470MHz无线遥控模块LoRa 扩频APC340模块是高度集成低功耗无线遥控模块，其嵌入高速低功耗单片机和高性能扩频射频芯片SX127X ，创新的采用高效的循环交织纠检错编码，抗干扰和灵敏度都大大提高，APC340模块提供了多个频道的选择，可在线修改串口速率，收发频率，发射功率，射频速率等各种参数。
APC340模块工作电压为2.1-3.6V ，可定制3.5-5.5V 工作电压，在接收状态下仅消耗13mA 。
APC340模块四种工作模式，各模式之间可任意切换，在1SEC 周期轮询唤醒省电模式(Pollingmode 下，接收仅仅消耗几十uA ，一节3.6V/3.6AH时的锂亚电池可工作数年，非常适合电池供电的系统。
应用：●无线水气热表抄表●无线控制系统●集装箱信息管理●无线自动化数据采集●野外数据遥控、遥测●各种变送器，流量计智能仪表●楼宇小区自动化与安防●矿山石油设备控制通讯APC340●环境、节能、温度监测●电气电力设备状态监测特点：●3000米传输距离(0.81Kbps●频率410-440MHz ，或868MHz ，915MHz ●-132dBm@810bps高灵敏度●100mW 发射功率(可设置●多频道可设，双256Bytes 数据缓冲区●零等待唤醒，具有空中唤醒功能●高效的循环交织纠错编码●四种工作模式，待机电流2.5uA ●内置看门狗APC340模块是新一代的多通道嵌入式无线数传模块，可设置多个频道，步进为1KHz ，发射功率最大100mW ，体积32.1mm x 18.3mm x 6.0mm ，很方便客户嵌入系统之内，APC340模块具有较低的功耗，非常适合于电池供电系统。
APC340模块采用了扩频调制和高效的纠错编码，其编码增益较传统的调制方式(如FSK ，GFSK 以及PSK 高出近10dBm ，抗突发干扰和灵敏度都较大的改善。
同时编码也包含可靠检错能力，能够自动滤除错误及虚假信息，真正实现了透明的连接，在同等的发射功率下是传统的模块近一倍的距离。
江苏探感：有源433MHz家校通管理RFID解决方案
江苏探感：有源433MHz家校通管理RFID解决方案方案背景学校作为传授知识和培养人才的地方，一直以来都广受社会关注。
特别是学生的安全问题，越来越成为社会关注的焦点。
保障学生的安全，为学生、老师、家长的日常教学活动提供便捷的服务，是家校通方案的基本要求。
江苏探感推出的有源433MHz家校通管理解决方案提供了可靠的自动识别模式，具有携带方便、识别率高、自动识别等特点，解决了其他技术方案存在的排队刷卡、卡片佩戴要求高、识别率不高等问题。
方案优势1、433MHz具有绕射性强、穿越性强、传输距离远等特点，适合于各种校园环境。
2、读卡距离远(2~7米可调)，不需靠近刷卡，自动远距离识别。
3、携带方便，由于433MHz强大的绕射性能，电子标签可以放置于书包中，也可以以胸牌形式吊挂于胸前或放置于衣服口袋中等多种方式携带,各种携带方式均能有效识别，具有携带方便的特点。
4、由于433MHz强大的绕射性能，解决了其他RFID技术的因为人体遮挡所引起的识别率不高问题，克服了其他RFID技术的漏报、误报现象。
5、精确控制，可靠识别，激励区边界清晰，边界误差为30cm左右，激励器与电子标签的信号激励距离为7米内，克服了其他RFID 技术受气候、电磁环境、建筑环境影响较大而造成的识别率问题。
6、电子标签平常处于待机状态，仅当进入激励区时才发射信号，具有超低功耗、无辐射伤害、使用安全可靠的特点。
7、超低功耗，电子标签卡片使用寿命长(一般情况下，标签电池寿命超过5年)。
8、允许学生并行状态快速进出校门(最大并行量100人)。
9、可埋地安装，不影响大门美观，对超宽大门的进出管理则更具优势。
10、433MHz有源RFID技术具有穿透性强、绕射性强、传输距离远等特点，适合于各种复杂环境，接收端的激励器或阅读器只需放置在附近值班室并连接电脑即可。
方案架构620)this.style.width=620;" border=0 alt=江苏探感：有源433MHz 家校通管理RFID解决方案src="/FileUpLoadSavePath/2022 -01/406f18664453dde627e.jpg">方案原理系统由“监控计算机”、“RFID激励器”和“RFID电子标签(以下简称电子标签)”组成。
基于433MHz无线串口,多发一收解决方案
基于433MHz无线串口，多发一收解决方案一、无线发展背景随着科学技术的飞速发展，智能家居、智慧农业、智慧城市如雨后春笋。
而这些行业的发展离不开无线的应用。
传统的有线连接不仅仅是成本高，包括布线安装、维护等也是成本巨大。
并且机动性也很差，不能满足智能行业的发展需求，因此无线的应用走上了智能行业发展的舞台。
在无线传输的使用中，433M频段的无线使用是较为广泛的。
主要原因有：433M是ISM频段433M传输距离远433M抗干扰能力强433M在传输速度和绕射性能两个方面要相对平衡而在无线应用中，传统的点对点收发已经不能满足当下科学技术发展的应用需求，更多应用需求是无线组网。
由于射频发送时同频段的射频信号会相互干扰，因此想要多发一收就成为了一个难以解决的问题。
二、433M无线串口多发一收解决方案因射频的特性决定了无线串口收发模块可以一发多收，不能同时多发一收，造成了射频组网的最大的障碍，因此，为了解决这个问题就只能够利用时间来实现组网，下面是成都亿佰特电子科技有限公司的无线串口收发模块距离说明多发一收的解决方案。
无线串口收发模块是由成都亿佰特电子科技有限公司研发，通过串口就能实现射频的收发，不需要用户编写射频驱动和进行硬件调试，大大的缩短了用户的产品开发周期。
1.主机轮询的组网方式主机轮询方式组网是主机逐个查询的方式，该组网方式能够准确上传，并且相互设备之间不容易出现冲突，组网也比较稳定，但是缺点是主机轮询耗时间长。
这种组网方式适合那些对时间要求不高的组网应用。
主机轮询的组网方式原理很简单，通过点名的方式实现应答。
如主机发送给1号从机，由于从机都有地址设别，因此只有从机1能够响应主机。
从机1收到主机的命令后，将数据上传给主机。
主机再以相同点的轮询方式轮询其它从机数据。
主机从机1从机N+1从机N+2从机N+3从机N+42.分时间片的组网方式分时间片的组网方式对于组网数据收集来说是比简单的轮询方式快了很多，但是对从机的时间同步以及发送延迟要求高。
E23-433MS20 用户手册说明书
E23-433MS20用户手册v1.0--模块简介E23-433MS20E23-433MS20是成都亿佰特公司设计生产的一款433MHz射频模块，功率20mW，收发一体，IPX射频接口，超低接收电流，采用12.8MHz晶振；SPI接口，小体积贴片型，目前已经稳定量产，并适用于多种应用场景。
E23-433MS20采用SEMTECH公司原装进口的SX1212射频芯片设计开发；全进口工业级元器件，全无铅工艺，性能稳定，硬件的专业设计使模块可以插件或贴片，便于各种嵌入开发。
E23-433MS20最大优势是接收功耗非常低，仅仅3mA左右，因此在低功耗场合得到大量应用。
E23-433MS20为硬件平台，出厂无程序，用户需要进行二次开发。
--电气参数E23-433MS20序号参数名称参数值摘要1 射频芯片SX1212 SEMTECH2 模块尺寸22.4*16*1.0mm 整体尺寸3 模块重量 2.3g 整体重量4 工作频段410~438MHz 可通过软件调节，采用12.8MHz晶振5 PCB工艺2层板阻抗调试，无铅工艺，屏蔽罩抗干扰6 接口方式 2 *7 * 1.27mm 贴片7 供电电压 2.1 ~ 3.6V DC 注意：高于3.6V电压，将导致模块永久损毁8 通信电平0.7VCC ~ 3.6V VCC指模块供电电压9 实测距离800m 晴朗空旷，最大功率，5dBi天线，高度2m，2k空中速率10 发射功率13dBm 约20mW11 空中速率2k ~ 500kbps 由于433M频率特性，建议尽量使用低速12 关断电流1uA（Max）Sleep模式下电流13 发射电流35mA@13dBm 建议电源供电能力大于70mA14 接收电流3mA 3.3V15 通信接口SPI 最高速率可达8Mbps16 发射长度64字节长度可设定（详见SX1212 手册）17 接收长度64字节长度可设定（详见SX1212 手册）18 RSSI支持支持详见芯片手册19 天线接口IPX/邮票孔50Ω特性阻抗20 工作温度-40 ~ +85℃工业级21 工作湿度10% ~ 90% 相对湿度，无冷凝22 储存温度-40 ~ +125℃工业级23 接收灵敏度-104dBm@25kbps 详见芯片手册--引脚定义E23-433MS20引脚序号引脚名称引脚方向引脚用途1 VDD 供电电源，必须2.1~3.6V之间2 PLL_LOCK 输出锁相环锁定检测（详见SX1212 手册）3 IRQ_1 输出可编程中断引脚1（详见SX1212 手册）4 IRQ_0 输出可编程中断引脚0（详见SX1212 手册）5 DATA 输入/输出NRZ数据输入和输出（连续模式）6 CLKOUT 输出可编程时钟输出引脚（详见SX1212 手册）7 GND 地线，连接到电源参考地8 GND 地线，连接到电源参考地9 TEST8 输入/输出P0R.如果不使用，不连接10 NSS_CFG 输入地线，连接到电源参考地11 NSS_DATE 输入SPI数据使能12 MISO 输出模块SPI 数据输出引脚13 MOSI 输入模块SPI 数据输入引脚14 SCK 输入模块SPI 总线时钟15 GND 地线，连接到电源参考地16 GND 地线，连接到电源参考地17 ANT 天线★关于模块的引脚定义、软件驱动及通信协议详见SEMTECH公司官方《SX1212 Datasheet》★--注意事项E23-433MS20 序号类别注意事项1 静电高频模拟器件具有静电敏感特性，请尽可能避免人体接触模块上的电子元件（我司生产过程全部按照IC 厂商官方防静电标准执行）。
315MHZ和433MHz的参数及天线设计
用途DF无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
这是DF发射模块，体积：19x19x8毫米，右边是等效的电路原理图主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。
频率稳定度：±75KHZ4。
发射功率：≤500MW5。
静态电流：≤6。
发射电流：3～50MA7。
工作电压：DC 3～12V315MHZ发射模块 8元一个433MHZ发射模块 8元一个DF数据发射模块的工作频率为315M，采用声表谐振器SAW 稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。
DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。
433MHz射频无线消费机方案
433MHz射频无线IC刷卡收费机方案随着IC消费机的广泛应用，传统的RS485通讯、TCP/IP通讯，这些有线，需要布线的方式，需要人工采集数据的方式慢慢已经在运用过程中不够方便了。
为了提高传输数据的效率，减少人工操作模式，迎合市场的需求，我们海普天最新推出新模具GPRS无线消费机，让移动GPRS无线传输，更方便实际的应用到生活中。
但是一些短距离，小范围项目情况，运用GPRS无线通讯，考虑成本预算比较高，不是首选产品。
如何可以在短距离、小范围内通讯不布线进行实时采集数据呢？针对上述问题,提出433 MHz无线射频技术实现IC刷卡收费的解决方案。
433MHZ是我们国家的免费申请发射接收频率，可直接使用不需要管理，433频段抗干扰强，并支持各种点对点，一点对多点的无线数据通讯方式，具有收发一体、安全隔离、安装隔离、使用简单、性价比高、稳定可靠的特点。
通过我们多方面检测并实践，只要发射功率足够大，无障碍传输距离可以达到1000米，有建筑物，墙这些障碍物传输距离可以达到400米。
433 MHz无线消费机方案，主要通过433频段内的频率进行传输数据，在电脑端安装一个433接收器，在每台消费机里面嵌入433接收器模块，实现一点对多点的方式传输数据。
在短距离、小范围内，每一笔刷卡数据，都可以通过433无线方式实时传输到电脑软件里面。
目前海普天所有消费机均可定制无线433方案，手持机，台式机，挂式机，中文消费机，数字消费机，均支持。
考虑市场采购模块成本高，我司自己研发无线433模块，整体成本相对实在，反馈给客户的成品在市场上相对还是比较优惠。
433MHz无线消费机实现拓扑图：在短距离或者小范围内，设置管理中心，进行统一发卡，挂失，解挂，注销等操作，每台消费机嵌入433无线收发模块，消费机的每一笔消费记录会通过433频率无线传输到管理中心的服务器里面，如果因为服务器未开启不能传送数据的情况，刷卡机会把数据暂时保存在机器里面，待服务器开启时候，继续上传数据。
433MHz HB-2020AC说明书
A/CHB-2020系列目录一、概述 (1)二、使用注意事项 (2)三、主要功能及特点 (3)四、主要部件名称及用途 (4)五、接口性能和系统连接 (6)六、系统安装 (6)七、操作使用 (7)八、增加或删除遥控器和无线探头的操作 (15)九、主要技术指标 (16)十、装箱清单 (16)十一、选配件一览表 (16)十二、简易故障排除 (17)一、概述HB-2020系列报警接收系统是由HB-2020电脑控制无线接收主机和恒博太阳能全无线对射组成，构成一套完整的远距离区域服务系统，可广泛应用于工矿企业、电子机房、学校、仓库等场所。
HB-2020系列无线接收主机HB-2020-A无线接收主机采用二次变频处理技术，以八位单片机为控制核心，具有无线接收灵敏度高，操作简便，功能强大、性能稳定等特点。
HB-2020-C无线接收主机采用二次变频处理技术、以八位单片机为控制核心，具有无线接收灵敏度高，操作简便，功能强大、性能稳定等特点。
还具有自动电话拨号通知和电话线断报警通知和可学习遥控器的功能。
二、使用注意事项●恳请仔细阅读使用说明书，注意无线接收主机各处标记及说明，并确认接线正确后方可通电试验，以免发生意外。
●无线接收主机时钟模块内置锂电池，可在外部断电时持续工作，但是锂电池寿命一年左右，若出现走时不准，则请联系售后更换锂电池。
●本系统无线接收主机可内置12V 1.2Ah密封性铅酸蓄电池，如果使用地区经常停电，建议使用更大容量的电池作为备用电源。
●请不要随意拆卸无线接收主机，以免发生意外和人为损坏。
●若使用过程中发生故障，请持保修卡及时与我公司客户服务部或代理商联系，请勿自行拆机维修。
●请定期进行试验，发现故障及时排除。
三、主要功能与特点1、HB-2020-A无线接收主机功能概述●太阳能全无线对射与无线接收主机采用自动对码，系统扩容简单快捷。
●1~100个独立无线方位，每个方位可单独设置警戒和解除警戒状态，并可任意定义方位属性。
433mhz无线传输模块 FHL0601产品说明书_百度文库.
FHL0601系列433MHz 无线通信模块产品说明书 2010.8本资料是为了让用户根据用途选择合适的上海复控华龙微系统技术有限公司（以下简称华龙微系统）的产品而提供的参考资料，不转让属于华龙微系统或者第三方所有的知识产权以及其他权利的许可。
在使用本资料所记载的信息最终做出有关信息和产品是否适用的判断前，请您务必将所有信息作为一个整体系统来进行评价。
由于本资料所记载的信息而引起的损害、责任问题或者其他损失，华龙微系统将不承担责任。
未经华龙微系统的许可，不得翻印或者复制全部或部分本资料的内容。
今后日常的产品更新会在适当的时候发布，恕不另行通知。
在购买本资料所记载的产品时，请预先向华龙微系统的营销部确认最新信息，并请您通过各种方式关注华龙微系统公布的信息，包括华龙微系统的网站（/）。
如果您需要了解有关本资料所记载的信息或产品的详情，请与上海复控华龙微系统技术有限公司营销部联系。
1 产品概述FHL0601系列433MHz 无线数据传输模块系本公司开发，采用微功率无线通讯技术，最大发射功率10 mW ，实现收、发模块之间远距离透明数据传输的智能型产品．本产品采用晶体稳频、内置数字锁相环，可根据用户需要灵活设置频点；提供TTL 电平和模拟RS-485/RS-232规格信号的UART 接口，用户可根据需要灵活选择．产品可广泛应用于无线监视、测控、识别、数据采集传输等领域．FHL0601系列433MHz 无线数据传输模块提供多种规格产品，支持的UART 通讯速率从1200 bps 到38400 bps ．用户可以选择射频芯片使用高精度温度补偿晶振，模块无线通信效果更好．用户还可以根据自身需要对模块进行定制．本说明书适用于FHL0601系列433MHz 无线数据传输模块各种型号的产品． FHL0601模块产品实物如图所示．2 产品特点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙工作载频频率处于441 MHz ~ 469 MHz之间的开放ISM 频段，免许可证使用微发射功率，最大发射功率10 mW（10 dBm）抗干扰能力强，采用前向纠错编码，实际误码率低达10-5 ~ 10-6 传输距离远，在视距情况下，天线放置位置高于2 m，可靠传输距离可达1000 m（BER=10-3 / 1200 bps），可靠传输距离大于700 m（BER=10-3 / 4800 bps），可靠传输距离大于500 m（BER=10-3 / 9600 bps）透明数据传输，自动过滤空中噪声，数据处理、传输自动完成，用户使用更加简单，能适应各种数据传输协议自动、快速完成接收/发送状态转换，方便用户使用，接收/发送状态转换时间极短实时高速数据通信，数据传输延迟时间小支持大量数据缓存，传输数据长度没有限制支持高精度温度补偿晶体，无线通信效果更好，可以在温度相差大的场合使用8通信信道，用户可以灵活选择，更可以定制16 / 32信道多种通用的用户接口（TTL/RS-485/RS-232），支持广泛使用的接口速率（1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps）工作功耗低以及可选的休眠功能，休眠电流小于5 μA，适合节能和电源电量有限制的产品使用看门狗监控和掉电检测功能，自动出错恢复，保证产品使用稳定采用业界高性能芯片和高品质元器件，产品一致性好，可靠性高，故障率低体积小、质量轻，便于安装集成无铅环保工艺，符合欧美产品出口标准3 技术指标4 模块说明4.1 型号FHL0601系列433MHz 无线数据传输模块分为G/H-12/24/48/96/192/384多种型号．G 表示射频芯片使用普通晶体，H 表示射频芯片使用高精度温度补偿晶振．H 型产品比G 型产品更加稳定，无线通信效果更好．12/24/48/96/192/384表示UART 接口通讯速率分别为1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps． FHL0601模块型号选择如下图所示．4.2 主要部件FHL0601模块的主要部件如图所示．4.3 接口FHL0601模块有三个接口，其中JP1是电源/通讯/控制接口，负责给模块供电，UART 通讯和控制模块运行；JP2是配置接口，调整模块的工作方式；JP3是天线接口．接口定义（未配备接插件）如下图所示．4.3.1 电源/通讯/控制接口（JP1）定义JP1是一组单排九孔焊盘．JP1分为电源、通讯和控制接口，其中引脚1和2是电源接口，引脚2、3、4、5、6和7是通讯接口，引脚8和9是控制接口．JP1的信号定义和说明如下表所示．4.3.2 配置接口（JP2）定义JP2是一组双排十孔焊盘，分为五组跳线接头，分别为A 、B 、C 、D 、E ．通过JP2可以配置模块的工作方式．JP2跳线接头的定义和说明如下表所示．4.3.3 天线接口（JP3）定义JP3是一组SMA 同轴射频连接器五孔焊盘，中间焊盘连接射频输入输出信号（RF ），四周焊盘连接到地（GND ）．方形焊盘（中间焊盘旁边）悬空，可方便焊接天线．4.4 软件功能FHL0601模块可以提供透明数据传输、应用接口、协议栈、复位和休眠等软件功能．有些功能在标准模块中不提供，如果用户需要这些功能在定货时请说明．FHL0601模块的软件功能如下表所示． 4.5 标准模块FHL0601模块在出厂时使用标准的硬件配备和软件设置．如果用户需要更改标准配备和设置，在定货时请说明．FHL0601模块硬件的标准配备包含基本硬件、屏蔽罩和JP1、JP2、JP3三个接口的接插件，具体可以参考前面的FHL0601模块实物图．另外用户可以指明是否需要JP1接口连接线和JP3接口的天线．三个接口的标准配备说明如下．JP1配备一个九针接头（单排直插，带防护和卡座，2.54 mm间距），可连接九针插口连接器．JP2配备一个十针接头（双排直插，2 mm间距），可使用跳线帽连接． JP3配备一个SMA 同轴射频连接器（直角，插孔），可连接各种类型天线．在不对JP2进行配置的情况下，用户使用FHL0601模块的标准软件设置，此时只提供透明数据传输和复位功能．标准模块在数据传输时使用的无线通信信道是0信道，UART 接口使用TTL 电平和RS-485规格信号接口，UART 接口数据格式是8数据位，1停止位和偶校验位，UART 接口通讯速率是用户订货时指定的速率．4.6 外形尺寸FHL0601模块的外形尺寸分为不配备接插件和配备接插件两种情况进行说明．不配备接插件（JP1、JP2和JP3）的模块外形尺寸如下图所示．配备接插件（JP1、JP2和JP3）的模块外形尺寸如下图所示．5 使用方法5.1 模块配置在使用FHL0601模块前，需要通过JP2对模块进行配置，以调整模块的工作方式．配置通过设置跳线接头完成，在跳线接头上不插跳线帽为置'0' ，插入跳线帽为置'1' ．跳线接头和跳线帽的使用如下图所示．修改配置后，请重新上电使用．5.1.1 通信信道配置JP2中的A 、B 、C 跳线接头用于无线通信信道选择，共有8个信道可以选择．跳线接头配置和对应的信道与频率如下表所示．5.1.2 UART接口配置JP2中的D 跳线接头用于UART 接口选择．D 跳线接头置'0' 时表示使用TTL 电平和RS-485规格信号的UART 接口，置'1' 时表示使用TTL 电平和RS-232规格信号的UART 接口．5.1.3 校验位配置JP2中的E 跳线接头用于校验位选择．E 跳线接头置'0' 时表示UART 接口使用偶校验位，置'1' 时表示UART 接口使用无校验位．5.2 UART接口使用和连接FHL0601模块的通讯接口使用UART 协议．UART 接口支持8 数据位，1停止位，以及可配置的偶校验/无校验位．UART 接口支持1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps等通讯速率，在订货时请说明使用何种速率．FHL0601模块提供TTL 电平和模拟RS-485或RS-232规格信号的UART 接口．FHL0601模块有三种UART 连接方式，分别是TTL 电平和RS-485、RS-232规格信号的UART ，其中TTL 电平的UART 接口称为COM1，RS-485和RS-232规格信号的UART 接口称为COM2，连接时需连接JP1上不同的接口．COM1和COM2是同时工作的，COM1一直作为TTL 电平的UART 接口，COM2根据D 跳线配置为RS-485或RS-232规格信号的UART 接口．当FHL0601模块发送数据到用户设备时，COM1和COM2同时输出数据，如果COM1和COM2都连接了用户设备，刚两个用户设备同时收到数据．当用户设备发送数据到FHL0601模块时，模块只能正确接收COM1或者COM2上的数据，如果两个接口都有数据，则会造成数据接收混乱．因此，建议用户只连接使用COM1或者COM2中的一个UART 接口．5.2.1 TTL电平UART 接口连接连接方法如下图所示．5.2.1 RS-485规格UART 接口连接JP2的D 跳线接头不插跳线帽（置'0' ），连接方法如下图所示．上海复控华龙微系统技术有限公司产品说明书 FHL0601系列433MHz 无线通信模块版本1.2 115.2.2 RS-232规格UART 接口连接JP2的D 跳线接头插入跳线帽（置'1' ），连接方法如下图所示．上海复控华龙微系统技术有限公司产品说明书 FHL0601系列433MHz 无线通信模块版本1.2 125.3 控制接口使用和连接FHL0601模块的控制接口有两个端口，RST 和SLP ，分别控制模块复位和休眠功以．使用何种控制功能则只需连接相应的端口，不使用的端口不需要连接，连接方法如下图所示．上海复控华龙微系统技术有限公司产品说明书 FHL0601系列433MHz 无线通信模块版本1.2 135.3.1 复位FHL0601模块可以进入复位状态．用户设备驱动JP1接口的RST 信号至低电平使模块进入复位状态，且持继时间需要保持至少15 μs ．在复位状态中，模块停止工作，正在接收发送的数据会丢失．用户设备驱动RST 至高电平结束复位状态．结束复位（指驱动RST 至高电平的时刻，并且随后模块成功离开复位状态）100 ms后模块开始可以传输数据．5.3.2 休眠FHL0601模块标准设置下不提供休眠功能．在不需要休眠功能的应用中，关闭休眠功能可以提高模块运行的可靠性，防止模块被错误触发进入休眠状态．如果用户需要休眠功能，在定货时请说明．用户设备驱动JP1接口的SLP 信号至高电平使模块进入休眠状态，且需要一直保持高电平．在休眠状态中，模块停止工作，不会传输数据，电流消耗水平降到最低以节省电能，只有在唤醒模块后才继续工作．用户设备驱动SLP 信号至低电平唤醒模块以结束休眠状态，且在电平变低后持继稳定时间需要保持至少10 ms．结束休眠（指驱动SLP 至低电平的时刻，并且随后模块成功离开休眠状态）20 ms 后模块开始可以传输数据．上海复控华龙微系统技术有限公司产品说明书 FHL0601系列433MHz 无线通信模块版本1.2 14在提供休眠功能的FHL0601模块中，如果用户设备端口连接了SLP 且没有使用时，应可靠接地或者置'0' ．在模块上电的过程中，有时可能会错误地触发休眠功能（此情况极少发生），因此建议用户设备在上电100 ms之后，对模块进行一次复位．5.4 天线连接FHL0601模块可以通过JP3接口连接射频连接器或天线，既可以通过射频连接器连接带SMA 接口的天线，也可以直接在板上焊接天线．JP3连接天线的类型可以有螺旋天线、鞭状天线、微带天线等．JP3连接的天线需满足的参数指标如下表所示．用户可以自行选择天线，或者选用下面介绍的天线．上海复控华龙微系统技术有限公司产品说明书 FHL0601系列433MHz 无线通信模块版本1.2 155.5 系统连接用户使用FHL0601模块，需将用户设备与FHL0601模块通过JP1连接．用户设备需要提供电源和地、相应的UART 接口和用于控制的通用输入输出端口．在系统连接时，电源、通讯和可选的控制接口直接通过连接线连接，并连接天线，FHL0601模块便可以使用了．接通电源后，模块便开始工作．上电100 ms后模块可以开始传输数据．FHL0601模块使用直流电源，电压+3.3 V ~ 5.5 V，可与系统中其它设备共用电源，请选用纹波电压小的电源，模块与其它设备要可靠接地．没有使用的端口可以悬空不连，但是不能连接长悬空线，以免引入干扰．连接时注意所使用的UART 接口方式，请参照UART 接口方式的使用进行连接，控制接口如果不使用则无需连接．系统连接示意如下图所示．5.6 模块使用系统连接并接通电源后，模块便开始工作．上电和复位以后，FHL0601模块会通过UART 接口向用户设备发送模块标识字符串，例如“FHLCH8=00#UARTV211”，用户设备可以根据此标识识别模块作相应的处理，或者对模块进行调试．模块标识与模块的UART 接口的连接方式和通讯速率有关，如下图所示．无线通道接收到接据时，立即通过UART 接口向用户设备发送数据．当用户设备向模块发送数据后，模块立即通过无线通道发送数据至空中．5.7 数据传输FHL0601模块为用户在设备之间提供透明的无线数据传输通道．用户设备传输数据时，与FHL0601模块是相互独立的，FHL0601模块对于用户设备来说是透明存在的．用户设备无需关注下层通信细节，原始数据的处理、传输、恢复全部由FHL0601模块自动完成，用户设备之间只需关注自身的通信即可．5.8 组网FHL0601模块可以灵活的使用在各种场合，应用时可以采取点对点、点对多点和多点对多点等组网方式．5.9 包装和装配FHL0601模块每只使用防静电袋包装并密封，交付用户时使用纸盒包装，每盒50只．FHL0601模块有5个直径为2.5 mm的装配孔，可使用螺钉安装固定在用户设备上．用户设备的安装空间需参考模块的外形尺寸，另外注意JP1的连接线和JP3的天线连接所占用的空间．版本信息上海复控华龙微系统技术有限公司销售及服务网点上海复控华龙微系统技术有限公司地址：上海市浦东新区春晓路439号11幢邮编：201203 电话：（86-21）5187 2866 传真：（86-21）5080 2527公司网址：/。
433MHz(315MHz)无线接收芯片中文规格书
产品特征●300MHz到440MHz的频率范围●工作电压：2.2V-3.6V●接受灵敏度高：-108dBm●数据传输速率达10kbps（固定模式）●低功耗⏹315MHz下，最大工作电流2.5mA433MHZ下，最大工作电流3.5mA⏹关闭时的电流为0.9uA⏹扫描操作时（10：1任务周期操作）电流为300uA●唤醒输出标记用来启动解码器和微处理器●天线处的射频辐射非常低●集成度高，外部器件需求少应用领域●汽车远程无钥匙进入（RKE）●远程控制●远程风扇和电灯控制●车库门和门禁控制XC4366是一个ASK/OOK（开关键控）的单晶片射频接收集成电路设备。
它是一个真正的“从天线接收到数据输出”的单片电路。
所有的射频和中频的调谐都在集成电路里完成，这样可以无须手动调整并且降低成本。
实现了一个高度可靠且低成本的解决方案。
XC4366是一个采用16引脚封装且功能齐全的芯片，XC4366A/B/C/DL采用了8引脚封装，功能稍有减少。
XC4366提供了两种附加的功能，（1）一个关闭引脚，在任务周期操作时可以用来关闭设备；（2）一个唤醒输出引脚，当接收到射频信号时，它可以提供一个输出标记。
这些特点使得XC4366可以用在低功耗的应用上，比如RKE和远程控制。
XC4366上提供了所有的中频滤波和数据解调滤波器，所以，不需要外部的滤波器了。
四个解调滤波器的带宽可以由用户从外部控制。
XC4366提供了两种工作模式：固定模式（FIX）和扫描模式（SWP）。
在固定模式中，XC4366用作传统的超外差接收器。
在扫描模式下，XC4366在一个较宽的射频范围内进行扫描。
固定模式提供了更有选择性和针对性的工作模式，并且使得XC4366可以与低成本，精确度较低的发射器一起使用。
1.目录1.目录 (2)2.典型的应用 (3)3.订货须知 (4)4.引脚框图 (4)5.引脚的选择性 (5)6.引脚定义 (5)7.极限最大值（注释1） (6)8工作额定值（注释2） (6)9.电气特性 (7)10.功能框图 (9)11.应用说明和功能描述 (9)12.设计步骤 (9)12.1步骤1：选择工作模式 (10)12.2步骤2：选择参考晶振 (10)12.3步骤3.选择CTH电容 (12)12.4步骤4：选择CAGC电容 (13)12.5步骤5：选择解调器的带宽 (14)13.其他应用程序信息 (15)13.1天线阻抗匹配 (15)13.2关机功能 (17)13.3电源旁路电容 (18)13.4可选带通滤波器可增加选择性 (18)13.5数据噪声控制 (18)13.6唤醒功能 (19)14.封装信息 (20)14.1 16引脚的SOP封装 (20)14.2 8引脚的SOP封装 (21)14.3 16引脚的SOP顶层标志 (21)14.4 8引脚的SOP顶层标志 (22)2.典型的应用315MHz 800bps的开关键控接收器433.92MHz 800bps的开关键控接收器3.订货须知4.引脚框图标准的16引脚或者8引脚的封装5.引脚的选择性标准的16引脚允许完整的可配置型的控制。
利用433MHz射频通信技术实现智能家居系统_刘杰
Z-Wave 是一种基于射频的低成本、低功耗、高可靠性的 短距离无线通信技术［6］。数据传输速率达 9． 6 Kbps，信号有 效覆盖范围室内为 30 m，室外可超过 100 m； 单一家庭网络最 多可支持 232 个节点，足以满足一般家庭需求［7 － 9］。目前美 国市场上已有成品的 Z-Wave 家居产品销售，包括各种家电控 制设备，如 Zensys 公司推出的远程遥控器、插座等。然而 ZWave 联盟并没有开放其标准，束缚了系统的开发和扩展。
增刊 2
刘杰等: 利用 433 MHz 射频通信技术实现智能家居系统
69
图 1 系统框架图
图 1 中，服务器平台实现数据的存储及显示，用户则可以 通过终端设备访问服务器以获得家庭节点信息； 而到了用户 家庭中，一套控制系统包括一个家庭网关和各种终端控制设 备。其中： 家庭网关从以太网接收控制信息，在家庭无线网络 中将数据广播出去，设备节点则接收这些信息并执行相应的 动作。终端设备节点则因各自的功能而异，其功能包括监控 门磁开关、采集温湿度及烟雾浓度、红外转发控制家电等。 1． 2 家庭网关
利用 433 MHz 射频通信技术实现智能家居系统
433M315M无线射频遥控低成本发射芯片MG1746
433M315M无线射频遥控低成本发射芯片MG1746半导体集成电路型 315/433M 无线发射芯片产品说明书MG1746Tel:137********目录1 产品概述 (3)2 特征 (3)2.1 产品特征 (3)2.2 器件特征 (3)3 应用范围 (3)4 功能框图 (4)5 封装信息 (4)5.1 引出端排列图 (4)5.2 引出端排列说明 (4)6 参数 (5)6.1 绝对最大额定值 (5)6.2 推荐工作条件 (5)6.3 电特性 (5)7 功能描述 (6)7.1 频率合成器 (6)7.2 晶体振荡器 (6)7.3 功率放大器 (6)7.4 控制接口 (6)8 应用电路 (6)9 封装外形 (7)9.1 SOT23-6L封装 (7)9.1.1封装图 (7)9.1.2尺寸 (8)10 注意事项 (8)11 存储条件要求 (8)1 产品概述型 315/433M 无线发射电路是一款低功耗、高性能、宽工作电压、大输出功率的433MHz 短距离无线通讯发射机电路，支持ASK/OOK 调制方式，它所有的调谐都可在芯片内自动完成。
型 315/433M 无线发射电路片内集成了PLL 和功率放大器，其中PLL 为发射机提供载波信号，PLL 的工作频点较低（433M 和315M ），采用的是环形振荡器提供的本振信号，环路中采用的固定的分频电路；功率放大器将输入信号进行功率放大，采用漏极开路输出，外接扼流电感结构。
应用时采用窄带匹配网络，提高谐波抑制，保证输出信号功率大于10dBm 。
型 315/433M 无线发射电路采用SOT23-6L 封装。
2 特征2.1 产品特征● 工作电压范围宽+2V~+4V ● 工作频率范围宽300MHz~450MHz ● 工作电流小● 输出功率达到10dBm● 在关断模式下消耗电流小于0.1uA ● 仅需极少的外围元产品● 工作时外接晶体振荡器● 工作温度范围-40℃～+85℃2.2 器件特征器件名称封装形式工作温度型 315/433M 无线发射电路SOT23-6L-40℃～+85℃3 应用范围● 遥控门禁系统● 胎压监测设备● 遥控风扇、照明开关● 无线传感数据传输MG1746MG1746MG1746MG1746XOUT XINVDDPAOUTVSSDIN图1 型 315/433M 无线发射电路系统框图5 封装信息5.1 引出端排列图图型 315/433M 无线发射电路引出端排列图5.2 引出端排列说明MG1746MG17466.1 绝对最大额定值参数最小值最大值单位电源电压0 5 V贮存温度-65 150 ℃6.2 推荐工作条件参数最小值最大值单位电源电压 2.0 4 V工作温度-40 +85 ℃6.3 电特性除另有规定外(V DD = 3.3V，-40℃≤TA≤85℃)参数符号条件最小典型最大单位一般特性供给电压V DD— 2 3.3 4 V工作电流（注释）I DD @315M,Pout=12dBm 18 mA @433M,Pout=12dBm 18 mA待机电流I standby DIN=Low 0.1 uA 射频频率范围f RF300 450 MH Z输出功率P out @315M 12 dBm @433M 12 dBm相位噪声P NOISE@315M10KHz offset -80 dBc/Hz1000KHz offset -90 dBc/Hz PNOISE@433M10KHz offset -77 dBc/Hz1000KHz offset -95 dBc/Hz谐频（注释）P HARM2x/3x f RF-40 dBc石英激励P SPUR f RF=315MHz -50 dBc f RF=433MHz -50 dBc 数据输入数据速率D RATE0.5 2 50 Kbps 晶振的起振时间T ON 1 ms 注释：受功放输出匹配的影响7 功能描述型 315/433M 无线发射电路应用于315MHz ～433MHz 低功耗、低成本短距离收发前端，支持ASK/OOK 调制方式，由频率合成器（PLL ）和功率放大器等电路组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
433MHz射频无线IC刷卡收费机方案
随着IC消费机的广泛应用，传统的RS485通讯、TCP/IP通讯，这些有线，需要布线的方式，需要人工采集数据的方式慢慢已经在运用过程中不够方便了。
为了提高传输数据的效率，减少人工操作模式，迎合市场的需求，我们海普天最新推出新模具GPRS无线消费机，让移动GPRS无线传输，更方便实际的应用到生活中。
但是一些短距离，小范围项目情况，运用GPRS无线通讯，考虑成本预算比较高，不是首选产品。
如何可以在短距离、小范围内通讯不布线进行实时采集数据呢？
针对上述问题,提出433 MHz无线射频技术实现IC刷卡收费的解决方案。
433MHZ是我们国家的免费申请发射接收频率，可直接使用不需要管理，433频段抗干扰强，并支持各种点对点，一点对多点的无线数据通讯方式，具有收发一体、安全隔离、安装隔离、使用简单、性价比高、稳定可靠的特点。
通过我们多方面检测并实践，只要发射功率足够大，无障碍传输距离可以达到1000米，有建筑物，墙这些障碍物传输距离可以达到400米。
433 MHz无线消费机方案，主要通过433频段内的频率进行传输数据，在电脑端安装一个433接收器，在每台消费机里面嵌入433接收器模块，实现一点对多点的方式传输数据。
在短距离、小范围内，每一笔刷卡数据，都可以通过433无线方式实时传输到电脑软件里面。
目前海普天所有消费机均可定制无线433方案，手持机，台式机，挂式机，中文消费机，数字消费机，均支持。
考虑市场采购模块成本高，我司自己研发无线433模块，整体成本相对实在，反馈给客户的成品在市场上相对还是比较优惠。
433MHz无线消费机实现拓扑图：
在短距离或者小范围内，设置管理中心，进行统一发卡，挂失，解挂，注销等操作，每台消费机嵌入433无线收发模块，消费机的每一笔消费记录会通过433频率无线传输到管理中心的服务器里面，如果因为服务器未开启不能传送数据的情况，刷卡机会把数据暂时保存在机器里面，待服务器开启时候，继续上传数据。
产品介绍：
∙最大联网台数：255 台
∙语音：语音错误提示
∙流水容量：9 万条
∙可开户卡：8万张
∙黑名单容量：6 万个
∙卡片最大存储金额：9999 元
∙单笔最大交易金额：6500 元
∙卡片类型：Mifare One S50卡
∙感应距离：5-8cm
∙读卡时间：0.3秒
∙通讯方式： 433无线通讯
∙传输速率：9600bps
∙显示屏：双面液晶显示
∙消费方式：自由消费、定额消费、编码消费∙卡类设置：5种消费等级卡
∙时段设置：4个消费时间段设置、可跨天
∙小票打印：支持（选配）
∙工作电压：DC12V
∙功率：动态小于2W
∙后备电池时间：大于8小时
∙工作环境湿度：10%-90%
∙工作环境温度：0℃-50℃
∙外观尺寸：260*160*70mm
∙重量：约1.1Kg
产品特性：
◆运行于XP/w7操作系统平台。
◆双面中文液晶显示，操作方便，显示直观。
◆支持感应式IC卡，采用当今最先进的射频技术识别，卡号唯一，加密性能好，使用寿命长（10年以上）；
◆卡机防尘、防油污、防静电，能在各种恶劣的环境下工作使用；采用全封闭设计，高强度硅胶电脑式按键，使用手感好、寿命更长。
◆采用GPRS无线通讯，使数据的传输效率更高，更加方便，实时通讯，使数据实时存储到数据库中，以便及时查询数据。
◆设备经久耐用、数据加密，有效防止非本单位感应卡流通使用。
◆操作简单：按‘统计’可显示当前消费机消费的总金额和总次数；‘功能’可显示当前消费机时间；‘取消’可取消当前操作金额，进行另外设定；‘确定’对当前操作的确认，可以进行消费操作。
◆功能齐全：除了查询功能外，操作时消费额可带小数位且可以对当前输入的消费额进行相加的操作，方便收银员的记账。
◆方便查询：只要把卡放在感应区就可以在消费机上显示当前余额，保证数据的准确性。
◆采用灵活的收费方式，既可以用输入金额方式收费，又可以用定额方式收费，还可每台机不同的定额消费，并可以显示卡内余额及消费金额,支持999种菜单方式。
功能特点：
◆可以进行消费机器分组，消费之后可以按不同的组别进行消费记录的统计。
◆支持二次消费的功能：下传消费时段和消费金额后，消费机将自动识别进行扣费。
◆支持菜单消费功能：可支持999种菜单消费，实现灵活而简捷的消费。
◆能设置多个消费时间段，非消费时段打卡无效。
◆消费限额：可对每天最大消费限额和每时段消费次数的权限设置。
◆消费模式多：有定值、自由、菜单编号、记次等多种消费模式。
◆校准时钟：可离线/在线校准时钟。
产品图片：
主要功能：
1、单机可脱离计算机独立运行，每次操作的情况均有详细记载。
2、数据存储可靠、存储信息量大：本机采用特殊的FLASH存储芯片,绝无数据流失现象；存储时间可达10年以上
3、使用非接触式IC卡片（协议标准IS014443A）
4、本机靠自带的锂电池工作，连续刷卡消费工作12个小时，待机时间70多个小时(可以选配热敏小票打印)。
5、LCD中文显示：刷卡的时候可以显示持卡人姓名，消费金额，卡内余额等信息。
不消费的时候按“统计”键可以看到消费机的销售收入的总金额跟总条数。
6、消费机采用手持设计，安全稳定，适合各种各样的环境使用。
7、该产品有手动、固定、菜单和下传消费等不同扣费方式。
该产品是集消费、充值于一体，操作方式更灵活。
8、软件操作简单，方便易学。
9、运行于XP/Windows7操作系统平台。
手持机刷卡应用
主要应用于行政机关、企事业单位、公司、工厂、学校、医院、酒店宾馆等场所，用于连锁店收费、城市移动巴士收费等等
433无线消费机配置：
备注：433无线通讯无障碍通讯支持1000米，有障碍通讯支持400米。
请根据实际情况安置消费机与电脑主机的距离。
