静电放电(ESD)测试操作指引
静电放电(ESD)测试操作指引
5.6.1进入用户自定义设置，可自由设置测试条件（电压、放电网络、间隔时间、次数）；
5.6.2测试方法和步骤和HBM模式一样；
5.7静电放电（ESD）测试完后，再测试LED光电参数和性能，以判定LED是否失效或劣化；
6.注意事项
6.1为了避免伤害，仪器必须可靠接地；
6.2在测试状态下，请勿用手触摸测试平台面板上的接线柱、测试夹具和短接插针；
7.面板说明
①高压及控制信号的输出端：用于连接IEC的放电枪或HBM、MM放电模块的高压及控制信号的输入端；
②操作键；
③液晶：显示相关信息；
④启动键：当启动时，可输出高压进行放电试验，相应警示指示灯点亮，此时不能进行模式选择、参数设定；
⑤复位键：当复位有效时，可进行极性和模式选择、参数设定等；
⑥静电放电发生器主电源开关。
6.3在使用平台上的测试夹具时，请不要在不装任何试品的情况下作ESD测试，特别市在4KV以上，否则夹具管脚间会放电；
6.4在使用WY305电源点亮LED时，请将“取样选择开关”按键按至“INNER”内取样，如用光谱分析系统点亮时，选择“OUTER”外取样开关；
6.5当LED闪烁时，按WY305电源“DISPLAY SETTING”(显示设置)调设其电流及电压的参数；
5.4.5测试完成后，静电测试平台高压灯灭，按“RESET”复位键EMS61000-2A高压灯灭，测试停止；
5.4.6按WY305电源“OUTPUT”键关闭电源输出，LED灯灭后更换LED，重复5.4步骤进行下一个测试；
5.5机器模型（MM）测试
5.5.1进入“MM测试等级”界面，重复5.4.3-5.4.5步骤。
8.相关文件
8.1《监控和测量仪器管理程序》的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。

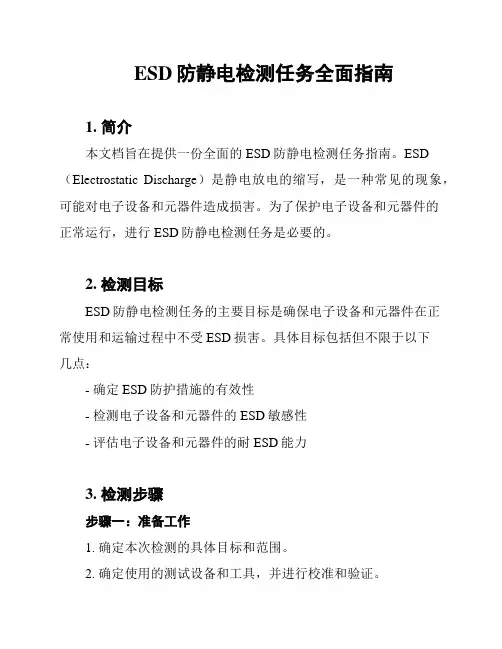

ESD防静电检测任务全面指南
ESD防静电检测任务全面指南1. 简介本文档旨在提供一份全面的ESD防静电检测任务指南。
ESD （Electrostatic Discharge）是静电放电的缩写，是一种常见的现象，可能对电子设备和元器件造成损害。
为了保护电子设备和元器件的正常运行，进行ESD防静电检测任务是必要的。
2. 检测目标ESD防静电检测任务的主要目标是确保电子设备和元器件在正常使用和运输过程中不受ESD损害。
具体目标包括但不限于以下几点：- 确定ESD防护措施的有效性- 检测电子设备和元器件的ESD敏感性- 评估电子设备和元器件的耐ESD能力3. 检测步骤步骤一：准备工作1. 确定本次检测的具体目标和范围。
2. 确定使用的测试设备和工具，并进行校准和验证。
3. 确保检测环境符合相关要求，包括温度、湿度和静电控制等。
步骤二：实施ESD防静电检测1. 对待测设备和元器件进行静电敏感性分类。
2. 根据待测设备和元器件的分类，选择相应的ESD测试方法。
3. 实施ESD测试，记录测试结果。
步骤三：分析和评估1. 根据ESD测试结果，评估设备和元器件的ESD耐受能力。
2. 分析测试结果，确定可能存在的ESD风险和潜在问题。
3. 基于分析结果，提出改进建议和措施。
步骤四：报告撰写1. 撰写ESD防静电检测报告，包括检测目标、步骤、结果和分析等内容。
2. 确保报告准确、清晰，并符合相关要求。
4. 注意事项1. 在进行ESD防静电检测任务前，确保相关人员已经接受相关培训，了解静电和ESD的基本知识。
2. 在进行ESD测试时，严格遵守测试方法和操作规程，确保测试结果的准确性和可靠性。
3. 注意测试环境的控制，确保环境符合要求，避免环境因素对测试结果的影响。
4. 在报告撰写过程中，确保准确记录检测步骤和结果，避免遗漏或错误。
以上为ESD防静电检测任务全面指南，希望能够对相关人员在进行ESD防静电检测任务时提供有效的指导和参考。

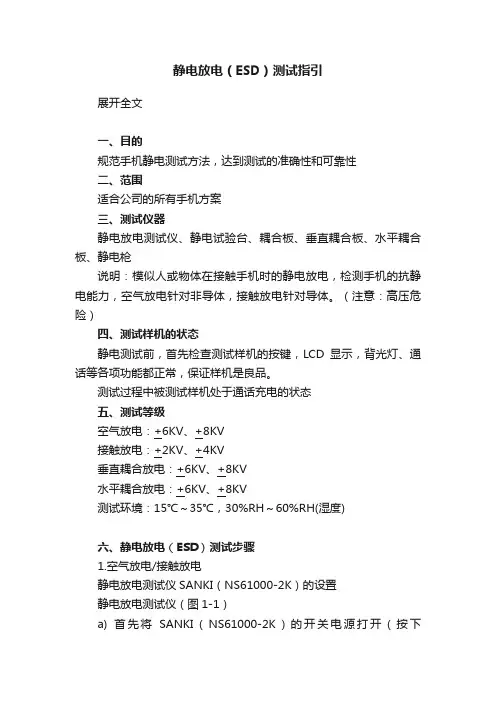

静电放电（ESD）测试指引
静电放电（ESD）测试指引展开全文一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、范围适合公司的所有手机方案三、测试仪器静电放电测试仪、静电试验台、耦合板、垂直耦合板、水平耦合板、静电枪说明：模似人或物体在接触手机时的静电放电，检测手机的抗静电能力，空气放电针对非导体，接触放电针对导体。
（注意：高压危险）四、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。
测试过程中被测试样机处于通话充电的状态五、测试等级空气放电：+6KV、+8KV接触放电：+2KV、+4KV垂直耦合放电：+6KV、+8KV水平耦合放电：+6KV、+8KV测试环境：15℃～35℃，30%RH～60%RH(湿度)六、静电放电（ESD）测试步骤1.空气放电/接触放电静电放电测试仪SANKI（NS61000-2K）的设置静电放电测试仪（图1-1）a) 首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。
b) 然后进入选择开关，选择空气放电（将开关扳下到AIR处），选择接触放电(将开关扳到CONTACT位值)c) 当选择了空气放电后，按下HV ON开关按键，（在按开关HV ON前，必须确保OUTPUT放电枪插入插口，同时VOLTS ADJUST旋钮逆时针旋到底）。
d) 然后顺时针旋转VOLTS ADJUST旋钮, 调节输出电压(OUTPUT VOLTAGE)到8KV，(选择SINGLE按键是单脉冲放电，即是按下静电枪就放下电， REPEAT按键即是按下静电枪连续放电，COUNT就是按设定的次数放电，20PPS按键是按下静电枪在一秒内放20次电。
)一般选择SINGLE键。
e)按下READY键即可进入准备放电状态，现在就可以用静电枪对着手机外围需要测试的各个部位放电，按下静电枪上的按键即放电一次。
测试完+8KV测试后，按下STOP按键就可以停止转到-8V测试静电枪（图1-2）f) 调换到-8KV测试，此时注意操作，先要将VOLTS ADJUST旋钮旋到电压为0KV，然后按HV OFF键，再按P-按键调到负极性，按HV ON键，然后再调节VOLTS ADJUST按键到-8KV，用静电枪对着手机外围测试部位放负极性-8KV。
【最新推荐】esd设备操作指导书word版本 (6页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==esd设备操作指导书篇一：ESD测试操作规程(强力推荐)静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。
四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。
2、在信息收集时要详细，描述要清晰。
3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。
4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。
5、每次静电测试后，用接地线对枪头放电的部位放电。
然后检查放电部位的功能是否正常，再继续放电。
七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。
出现屏闪或3秒内可自行恢复之故障判为合格。
样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。
试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。
九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。
ESD测试操作规程
静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。
四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。
2、在信息收集时要详细，描述要清晰。
3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。
4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。
5、每次静电测试后，用接地线对枪头放电的部位放电。
然后检查放电部位的功能是否正常，再继续放电。
七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。
出现屏闪或3秒内可自行恢复之故障判为合格。
样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。
试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。
九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。
附件一静电放电测试仪SANKI（NS61000-2K）的设置指南1.空气放电/接触放电设置a) 首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。
ESD(静电)测试方法图解
ESD（静电）测试方法图解一、 接触放电1、放电对象：金属端子（如AUX端子，VIDEO端子，FM端子外导体，所有的螺钉，裸露在外的金属板等）、可导电的表面（如喷有金属漆的JOG,面板等）、水平金属板、垂直金属板（在对垂直金属板进行放电时，应将被测机器的不同侧面（上，下，左，右）放置在距离垂直金属板10CM的位置，然后各对垂直金属板放电10次；对水平金属板放电时，被测机器处于正常摆放位置即可，如图1.11 ~ 图1.18所示）。
2、放电等级：±4KV (在±4KV接触放电合格的情况下，还需进行±2KV等低级别的接触放电，如果仍然合格，才可判定为合格)。
3、判断标准：B级，即在测试过程中允许出现功能性、显示紊乱，但在暂停测试后短时间内可自行（在无人为的干预的情况下）恢复正常的工作状态。
4、放电方法：a、放电导线与枪头同时放在被测端子（表面）上，进行连续放电，放电间隔时间应不少于1秒，如图1.2 ~ 图1.10所示；b、先用枪头对被测端子（表面）放电，然后将枪头移开，再用放电导线对被测端子（表面）的电荷导入大地。
重复10次。
如图1.1所示如a,b两种测试方法的结果不同，应以恶劣的结果为准。
5、测试模式：CD/DVD/MD/TAPE playback,FM recieving图1.2图1.4图1.6图1.8图1.10图1.12图1.14图1.16图1.18二、空气放电1、放电对象：绝缘表面（朔料表面或其他绝缘表面）。
2、放电等级：±8KV (如在±8KV有放电现象发生，则还需对有放电现象发生的点进行±6KV，±4KV，±2KV等低级别测试，如果仍然合格，才可判定为合格)。
3、判断标准：B级，即在测试过程中允许出现功能性、显示紊乱，但在暂停测试后短时间内可自行（在无人为的干预的情况下）恢复正常的工作状态。
4、放电方法：枪头紧贴绝缘件的表面，绝缘件之间的缝隙滑行，如在某点出现放电现象（可能是对绝缘表面下的非绝缘器件放电），则需对该点放电10次。
ESD防静电检测作业全方位指导文档
ESD防静电检测作业全方位指导文档1. 引言本文档旨在为进行ESD（静电放电）防静电检测作业的工作人员提供一个全面、详细的作业指导，确保检测过程的准确性和设备的安全。
本文档内容包括：ESD基本概念、检测设备及工具、作业流程、操作注意事项及故障处理等。
2. ESD基本概念2.1 静电放电（ESD）静电放电是指电荷从一个物体转移到另一个物体的过程，通常伴随着电火花现象。
ESD会对电子设备造成损害，影响其性能和寿命。
2.2 静电敏感器件（ESD Sensitive Devices）静电敏感器件是指对静电放电敏感的电子器件，如集成电路、半导体器件等。
这些器件在制造、运输、存储和使用过程中，均需采取防静电措施。
3. 检测设备及工具3.1 静电检测仪器静电检测仪器用于检测环境中的静电电压，以确保在防静电检测作业过程中，环境满足静电防护要求。
常见的静电检测仪器有：静电电压表、静电场强度计等。
3.2 防静电材料与设备防静电材料与设备包括防静电地线、防静电桌垫、防静电手环、防静电包装材料等。
这些材料与设备用于将静电导入大地，防止静电放电现象。
4. 作业流程4.1 检测前准备1. 确保检测环境满足静电防护要求，如使用静电检测仪器检测环境中的静电电压。
2. 工作人员穿戴防静电服、防静电手环等防护用品。
3. 将待检测设备放置在防静电桌垫上。
4.2 设备检测1. 使用静电检测仪器对设备进行检测，记录检测数据。
2. 根据检测结果，判断设备是否存在静电隐患。
3. 若设备存在静电隐患，需采取相应的防静电措施。
4.3 故障处理1. 若设备在检测过程中出现故障，需分析故障原因。
2. 根据故障原因，采取相应的维修措施。
3. 维修完成后，重新进行静电检测，确保设备安全。
5. 操作注意事项1. 检测过程中，确保工作人员穿戴齐全的防静电防护用品。
2. 避免在潮湿、干燥的环境中进行检测，以降低静电产生概率。
3. 检测设备应定期进行维护和校准，确保检测准确性。
全面的ESD防静电检测作业手册
全面的ESD防静电检测作业手册为了确保电子敏感器件（ESD）在制造、运输和储存过程中的安全，防止静电放电（ESD）造成的损害，本手册提供了一系列全面的ESD防静电检测作业程序和指导。
1. 引言1.1 目的本手册旨在为ESD防静电检测提供一套全面的操作指南，确保所有工作人员在进行相关作业时遵循统一的标准化流程。
1.2 适用范围本手册适用于所有涉及ESD敏感器件的制造、测试、包装、运输和储存环节。
1.3 术语和定义- ESD: 静电放电- ESDS: 静电敏感器件2. ESD基础知识2.1 ESD的产生和放电过程- 静电的产生：通过摩擦、接触-分离、电离等方式在物体之间产生电荷不平衡。
- 静电放电：当电荷积累到一定程度时，会通过空气或接触到一个导电体而发生放电。
2.2 ESD对ESDS的影响ESDS在遭受静电放电时可能会导致永久性损坏，表现为性能退化或功能失效。
3. ESD防护措施3.1 个人防护装备（PPE）- 防静电手环：工作人员应佩戴防静电手环，以导走身体积累的静电。
- 防静电衣物：穿着防静电衣物和鞋子，减少静电的产生和积累。
3.2 工作环境控制- 湿度控制：保持适当湿度，以降低空气中静电的产生。
- 抗静电地面：使用抗静电地面材料，以便于静电的泄漏。
3.3 防静电设备- 防静电桌垫：工作台面应配备防静电桌垫。
- 防静电包装：使用防静电材料进行包装，保护ESDS免受静电影响。
4. ESD检测程序4.1 检测设备- 静电电压检测器：用于检测环境或物体表面的静电电压。
- 静电放电模拟器：用于模拟真实环境中的ESD事件。
4.2 检测频率- 工作前检测：工作人员在上岗前应进行静电电压检测。
- 工作过程中检测：定期对工作环境、设备、材料进行检测。
4.3 检测标准- 根据国际电工委员会（IEC）标准，ESD防护措施应确保ESDS在整个生命周期内不受静电放电的影响。
5. ESD事故处理5.1 事故响应- 若发生ESD事故，立即采取措施停止放电，如使用导电体接触受影响器件。
esd测试方法
esd测试方法ESD测试方法。
静电放电（ESD）是指在两个不同电势之间发生的突然放电现象。
在现代电子产品中，ESD对设备的损害是一个严重的问题。
因此，为了确保电子设备的可靠性和稳定性，需要对电子设备进行ESD测试。
本文将介绍ESD测试的方法和步骤。
1. ESD测试设备准备。
首先，进行ESD测试需要准备相应的测试设备。
通常，ESD测试设备包括ESD发生器、测试台和测试夹具。
ESD发生器用于产生静电放电，测试台用于放置被测试设备，测试夹具用于连接ESD发生器和被测试设备。
在进行ESD测试之前，需要确保测试设备的正常运行和准确性。
2. ESD测试环境准备。
在进行ESD测试之前，需要准备一个符合标准的测试环境。
测试环境应该是一个无静电干扰的环境，通常采用静电防护地板和静电防护工作服来防止静电的积累。
此外，还需要使用静电计来监测测试环境中的静电水平，确保测试环境符合标准要求。
3. ESD测试标准选择。
在进行ESD测试之前，需要选择适当的ESD测试标准。
常用的ESD测试标准包括IEC 61000-4-2、ANSI/ESD S20.20等。
不同的电子设备可能需要符合不同的ESD测试标准，因此需要根据具体的产品要求选择相应的标准。
4. ESD测试步骤。
进行ESD测试时，通常需要按照以下步骤进行：a. 设置ESD测试参数，根据所选的ESD测试标准，设置相应的测试参数，包括放电电压、放电波形等。
b. 连接测试夹具，将被测试设备连接到测试夹具上，确保连接稳固可靠。
c. 进行ESD测试，根据测试标准要求，对被测试设备进行ESD测试，记录测试结果。
d. 分析测试结果，根据测试结果，评估被测试设备的ESD抗性能力，确定是否符合标准要求。
5. ESD测试结果评估。
在进行ESD测试后，需要对测试结果进行评估。
通常，ESD测试结果包括通过、不通过和边界三种情况。
通过的测试结果表示被测试设备在ESD测试中表现良好，能够抵御静电放电的影响；不通过的测试结果表示被测试设备在ESD测试中出现故障或损坏；边界的测试结果表示被测试设备在ESD测试中表现一般，需要进一步评估和分析。
ESD防静电检测操作指南(全方位)
ESD防静电检测操作指南(全方位) ESD防静电检测操作指南（全方位）1. 引言静电放电（ESD）防护是电子制造和组装过程中至关重要的环节。
本操作指南旨在为您提供一套全方位的ESD检测方法，以确保您的产品和设备免受静电放电的影响。
2. ESD基本概念2.1 静电放电（ESD）静电放电是指两个带有不同电荷的物体接触时，电荷不平衡而产生的一种现象。
ESD会对电子设备造成损害，导致设备性能下降甚至失效。
2.2 静电敏感器件（ESD Sensitive Devices）静电敏感器件是指对静电放电敏感，容易受到损害的电子器件。
这些器件在制造、运输和使用的各个环节都需要进行ESD防护。
3. ESD检测方法3.1 表面电阻率测试表面电阻率测试是检测ESD防护措施有效性的常用方法。
使用专门的测试仪器（如万用表）测量物体表面的电阻率，以判断其对静电放电的抵抗能力。
3.2 静电放电测试静电放电测试是指模拟真实环境下静电放电对电子器件的影响，以评估器件的抗ESD性能。
常用的测试方法有接触放电、空气放电、接触带电等。
3.3 静电场强度测试静电场强度测试是测量静电场对电子器件的影响程度。
使用专门的测试仪器（如静电场强度计）测量静电场强度，以评估ESD风险。
4. ESD防护措施4.1 人员防护1. 穿着防静电服、防静电鞋、防静电手套等个人防护装备。
2. 定期进行人体静电消除操作，如使用静电消除器。
4.2 设备防护1. 使用防静电材料（如防静电泡沫、防静电袋、防静电桌垫等）包装和存放静电敏感器件。
2. 确保生产设备和工作台面具有抗静电性能。
4.3 环境防护1. 保持工作环境湿度，以降低空气中的静电含量。
2. 使用静电消除器、空气离子发生器等设备，降低工作环境中的静电风险。
5. 操作流程5.1 检测准备1. 检查检测设备是否正常工作。
2. 确保被检测物品处于静电放电敏感状态。
5.2 检测步骤1. 进行表面电阻率测试：将测试仪器接触到被检测物品表面，记录电阻率值。
全景式ESD防静电检测作业指导手册
全景式ESD防静电检测作业指导手册1. 引言本手册旨在提供全景式ESD防静电检测作业的专业指导，确保作业过程中防静电措施得到充分落实，保障电子产品的质量和安全。
本手册适用于从事ESD防静电检测作业的工程技术人员和操作人员。
2. ESD基本概念静电放电（Electrostatic Discharge，ESD）是指电荷的迅速转移，通常表现为电火花或电流。
ESD会对电子产品造成损害，影响其性能、可靠性和寿命。
因此，在生产和操作过程中，必须采取有效的防静电措施。
3. 检测设备及工具3.1 全景式ESD检测仪全景式ESD检测仪是一种高性能、高灵敏度的防静电检测设备，可实时监测作业区域的ESD状况。
检测仪应放置在作业区域的中央，确保检测范围覆盖整个作业区域。
3.2 防静电手环防静电手环是一种个人防护设备，用于将人体静电导入大地，避免人体产生ESD。
操作人员应在进行ESD检测作业前佩戴防静电手环。
3.3 防静电桌垫防静电桌垫是一种防静电材料，可将桌面上的静电导入大地。
作业过程中，应将防静电桌垫放置在操作桌面上。
4. 检测作业流程4.1 准备工作（1）确保全景式ESD检测仪设备正常运行，检测范围覆盖整个作业区域。
（2）操作人员佩戴防静电手环，并在操作桌面上放置防静电桌垫。
（3）检查作业区域内的防静电措施是否到位，如防静电地板、防静电门等。
4.2 检测作业（1）根据作业需求，选择合适的ESD检测项目，如表面电阻、静电电压等。
（2）将待检测物品放置在防静电桌垫上，确保物品与桌垫接触良好。
（3）使用全景式ESD检测仪对待检测物品进行检测，观察并记录检测结果。
（4）如检测结果显示存在ESD问题，应采取相应的改进措施，如调整作业环境、加强个人防护等。
4.3 作业结束（1）检测作业完成后，操作人员取下防静电手环。
（2）关闭全景式ESD检测仪设备。
（3）整理作业现场，确保作业环境整洁有序。
5. 注意事项（1）操作人员应熟练掌握全景式ESD检测仪的使用方法。
ESD测试项目操作程序
ESD测试项目操作程序目标本文档旨在提供关于ESD（静电放电）测试项目的操作程序，以确保测试过程的准确性和可靠性。
步骤概述1. 准备测试设备和材料。
2. 进行测试前的校准和准备工作。
3. 进行ESD测试。
4. 分析和记录测试结果。
5. 处理测试设备和材料。
步骤详细说明1. 准备测试设备和材料确保所需的测试设备和材料齐全，并处于良好的工作状态。
这些设备和材料可能包括：- ESD测试仪器- ESD测试探针- ESD测试样品- 接地线- 相关文档和记录表2. 进行测试前的校准和准备工作在进行ESD测试之前，必须进行一些校准和准备工作。
这些工作可包括：- 校准ESD测试仪器和探针。
- 准备测试样品，并确保其与实际应用环境相匹配。
- 确保测试设备和测试区域都已正确接地。
3. 进行ESD测试按照以下步骤执行ESD测试：1. 将测试样品放置在测试区域内。
2. 使用ESD测试仪器和探针对样品进行测试。
3. 在测试过程中记录测试结果，包括ESD放电幅度和持续时间。
4. 分析和记录测试结果分析ESD测试结果，以评估样品的耐久性和抗静电放电能力。
根据测试结果，记录以下信息：- 样品的ESD放电幅度和持续时间。
- 测试日期和时间。
- 测试环境和条件。
- 样品的批次或标识信息。
5. 处理测试设备和材料测试完成后，必须进行适当的处理和维护工作：- 清洁和校准测试设备。
- 存档并保留测试结果和相关文档。
- 将测试样品按照需要进行处置或储存。
结论本操作程序提供了ESD测试项目的详细步骤和要求。
遵循该操作程序将有助于确保测试过程的准确性和可靠性，并获得准确的测试结果。
ESD防静电检测任务全面指南
ESD防静电检测任务全面指南1. 引言本指南旨在为进行ESD（静电放电）防静电检测任务的专业人员提供全面的指导。
本指南将涵盖ESD防静电检测的基本概念、检测工具和方法、检测流程以及检测结果的分析与处理。
2. ESD基本概念2.1 静电放电（ESD）静电放电是指电荷从一个物体转移到另一个物体的过程，通常伴随着电火花。
ESD会对电子设备造成损害，导致设备性能下降甚至完全失效。
2.2 ESD敏感性电子设备对ESD的敏感程度不同。
高敏感性设备在遭受ESD 事件时更容易受到损害。
3. ESD检测工具和方法3.1 ESD检测工具- 静电放电枪（ESD gun）：用于模拟ESD事件，测试设备的抗ESD能力。
- 表面绝缘电阻测试仪（Surface Insulation Resistance Tester）：用于测量物体表面的绝缘电阻，评估其抗ESD能力。
- 静电场探测器（Static Field Probe）：用于检测静电场强度。
3.2 ESD检测方法- 接触放电：将ESD枪接触到被测试物体上，模拟直接接触导致的ESD事件。
- 空气放电：将ESD枪靠近被测试物体，模拟空气中的ESD 事件。
- 场放电：使用静电场探测器检测被测试物体周围的静电场强度。
4. ESD检测流程4.1 准备工作- 确保测试环境符合ESD检测的要求，例如：湿度、温度、清洁度等。
- 为被测试物体和测试工具做好标记，以便于记录和分析。
4.2 测试1. 开启测试工具，进行设备自检。
2. 根据测试需求，选择合适的测试方法和测试工具。
3. 将测试工具接触到被测试物体上，进行放电。
4. 记录测试结果，包括放电电压、电流、放电次数等。
4.3 结果分析1. 分析测试结果，评估被测试物体的抗ESD能力。
2. 如果测试结果不符合要求，建议采取相应的ESD防护措施。
5. 检测结果处理1. 将测试结果整理成报告，包括测试方法、测试数据、分析结论等。
2. 将报告提交给相关部门或人员，以便于采取相应的ESD防护措施。
完整的ESD防静电检测作业指导手册
完整的ESD防静电检测作业指导手册1. 引言本手册旨在提供一套完整的ESD（静电放电）检测作业指导，以确保在整个作业过程中，静电敏感器件（ESD Sensitive Devices）不会受到静电的损害。
本手册适用于所有涉及静电敏感器件的作业环节，包括制造、测试、包装、运输等。
2. 基础知识2.1 静电放电（ESD）静电放电是指电荷从一个物体转移到另一个物体的过程，在这个过程中，可能会产生足够的能量来损害或破坏静电敏感器件。
2.2 静电敏感度（ESD Sensitivity）静电敏感度是指器件在遭受静电放电时，可能受到损害的程度的度量。
不同类型的器件具有不同的静电敏感度。
2.3 静电放电保护器件（ESD Protection Devices）静电放电保护器件是一种用于保护静电敏感器件不受静电放电损害的器件。
常见的静电放电保护器件包括二极管、三极管、GTO 等。
3. 作业准备在进行ESD检测作业之前，必须进行充分的准备工作，以确保检测的准确性和有效性。
3.1 人员培训所有参与ESD检测作业的人员必须接受专业的ESD知识培训，并掌握基本的防静电知识和技能。
3.2 设备准备确保所有用于ESD检测的设备均处于良好的工作状态。
主要包括：- ESD检测仪- 静电消除器- 防静电工作台- 防静电手套、鞋套等个人防护装备3.3 环境控制确保作业环境满足静电防护要求，主要包括：- 相对湿度：40%-60%- 温度：15℃-30℃- 空气质量：无尘或低尘环境4. ESD检测作业流程4.1 器件准备在进行ESD检测之前，确保静电敏感器件已经正确放置在防静电包装中，并使用防静电带进行固定。
4.2 检测准备将ESD检测仪放置在防静电工作台上，并确保其与地线连接良好。
检测仪的探头应避免直接接触器件。
4.3 检测过程1. 佩戴好防静电手套和鞋套，确保自身处于静电防护状态。
2. 将待检测器件从防静电包装中取出，放置在检测仪的检测区域。
ESD各项测试验证作业指导书(SOP)
1.目的：建立公司内部各项静电防护项目的测试规范，统一防静电测试方法与判定标准。
2.范围：适用于本公司静电防护项目的检测，如：接地系统、防静电地板（地垫）、防静电工作台（桌垫）、周转箱、包装袋、防静电手环、人体静电防护用品、离子风机、烙铁等辅助工具。
3.内容：3.1静电手环：3.1.1测试仪器：静电手环测试仪3.1.2测试方法：图1-1 静电手环测试示意图 3.1.2.1来料检验时进行抽样测试，并记录于《静电手环测试记录表》。
3.1.2.2静电手环由IQC 进行抽样测试。
3.1.2.3必须将腕带扣反面金属接触到手腕时，才能进行测试。
3.1.2.4测试时，腕带扣住一只手，另一端香蕉头插入测试器上的测试端子。
3.1.2.5测试者用手指按下导通器上金属键，看导通器上灯号显示，如图1-1：① 绿灯GOOD 亮－OK ，且BUZZER 长鸣。
② 黄灯LOW 、红灯HIGH 亮－失败，BUZZER 无声（需更换腕带或腕带线再测试）。
3.1.2.6且于测试中增加摆动手腕的动作，以确认是否有接触不良。
3.1.2.7测试中若发生有两个灯号同时亮时（绿、黄灯亮或绿、红灯亮），应更换新品或其他良品腕带（腕带或腕带线）再测。
（a ）若灯号显示正常，则确认腕带部份不良应更换。
（b ）若灯号依然显示两个灯亮，或者时好时坏，判定可能测试器为不良品，应立即通知组长处理，将该测试器重新校验或送修。
3.1.3测量频率：来料检验（抽样）3.1.4记录表单：《静电手环测试记录表》QC-BD-074静电手环测试仪黄灯、红灯亮NG 绿灯亮OK3.2人体综合电阻测量：3.2.1测试仪器：人体综合电阻测试仪3.2.2操作方法：3.2.2.1作业员需标准着装（静电帽、静电衣、静电鞋、静电手环等）（如图1-2）后，站立于人体综合测试仪上。
说明：头发压入防静电帽中；静电衣袖子不允许挽起；穿静电鞋时，光脚或穿纯棉袜，保证导通性。
如果工作岗位要戴防静电手套或者手指套的，也需穿戴完整。
ESD测试操作要求
静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。
四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。
2、在信息收集时要详细，描述要清晰。
3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。
4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。
5、每次静电测试后，用接地线对枪头放电的部位放电。
然后检查放电部位的功能是否正常，再继续放电。
七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。
出现屏闪或3秒内可自行恢复之故障判为合格。
样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。
试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。
九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。
附件一静电放电测试仪SANKI（NS61000-2K）的设置指南1.空气放电/接触放电设置a) 首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。
ESD测试作业指导书(SOP)
表面电阻测试仪
工程区分
裁决
制作
检讨
承认
管理编号
工程名
工程编号
/
/
/
测试结果指示灯二
I
使用部件表
OHixSPfR5OUARE
卜尸∣r■⅝r▼▼V11b『P*»?01»
I
■
NO
1
2
3
品名
表面电阻测试仪
规格H0S1EN699
数量
1
I*V⅞C
r^"CE>,,n--∙
HeS1EN***."?
注意事项
1.MeterA,B测试电极必须水平接触被测物体同一表面2.测试按键必须保证压下10秒钟。
规格
数量
1
静电场测试仪
EMX003
1
2
3
注意事项
1.电源PoWER开
2.测试灯1,2亮
3.测试时两灯光线必须聚为一点时方可读数
重点管理
测试判定值为±200V,小「±200Y为良品，大于±2(X)V为不良
使用工具
1
5
2
6
3
7
4
8
改正履历
次数
改正内容
事由
日期
1.0
初图发行
使用部件表
制成日:
RoHS
作业指导书
所测物体
测试规格
2
6
1
防静电橡胶绿色表面
10Hohm-109ohm
3
7
2
防静电橡胶黑色表面
10,ohm-106ohm
4
8
3
流水线传输带
108ohm-109ohm
改正履历
ESD耐静电放电试验测试作业指导书
ESD耐静电放电试验测试作业指导书1.目的：仿真人体所带静电对电子产品之影响。
试验点是对所有接触面，经空气放电(AIR DISCHARGE TEST)试验试至15KV，接触试验(CONTACT DISCHARGE TEST)(含垂直及水平耦合)试至8KV，正(+)、负(-)极性都须测试，在2001年6月之前为至少测试10点,每点正(+)、负(-)极性至少各放电10次，放电间隔维持至少1 sec。
2001年6月1日起为至少测试4点,每点正(+)、负(-)极性至少各放电25次，放电间隔维持至少1 sec。
因此总共需打接触试验200次以上,经空气的放电试验200次以上。
2.为使周围环境对验结果产生的影响最低，必须在下列之条件下试验：3.场地设置注意事项：3.1静电放电试验器之接地电缆，必须确实接在标准接地板，长度通常为2m。
3.2如欲使用耦合板做间接放电时，耦合板之材质及尺度(厚度)必须与标准接地板相同，且必须经470KΩ电阻连接(连接线之二端各一470KΩ电阻)耦合板与标准接地板两面。
3.3试验台上须有1.6m Χ 0.8m之水平耦合板(HCP)，EUT及电缆类皆须以0.5mm厚之绝缘物与水平耦合板维持绝缘。
水平耦合板如为铜片或铝片其厚度最小为0.25mm，若为其它金属片则小需为0.65mm。
3.4试验桌上型电器时，必须备有0.8m高可自立之木制试验台。
3.5 被测物要在全功能之标准使用状态下试验，故要选用适当的试验程序或软件运作。
3.6 测试用计算机与计算机屏幕需使用具有安规等级产品及其电源需接地,以避免误测及烧毁。
3.7 根据上述2. 试验场地需在一密闭空间且必须加装除湿机与电暖气,并以温湿度计监看以避免温适度超过环境标准。
4.ESD 试验电压分级如下：(X 级系开放级，须在设备规范里规定) 分级 接触放电 经空气放电 Remark ：CE 规范中，测试标准引用Contact ：Level 2 ± 4KV ：Level 3 ± 8KV 测试结果为Criteria B 即通过测试，可发报告。
ESD静电放电试验作业指导书
ESD静电放电试验作业指导书试验项目静电放电试验（ESD）产品名称彩色电视机、视盘机版本：03 第1页共3页使用仪器设备静电模拟测试仪ESS--100L一、试验目的：试验产品在规定的条件下，经受静电放电试验时，其抗扰度能力（参考标准IEC-61000-4-2）。
二、试验条件：1. 试验环境：环境温度：15℃～35℃；相对湿度：30% ～60% RH；2. 测试条件：彩色电视接收机-- TV状态，自动选台后，图像选定在彩色测试卡信号（PAL制）或彩条信号（NTSC制），图像模式设置为“标准”或“自然”状态；伴音选定1KHz正弦波信号，伴音输出为额定功率的1/8 W或40%音量（音调置中间位置）。
其它状态可输入对应的信号。
视盘机-- 机器正常工作状态，但输出端口不连接其它设备。
3．试验仪器：静电模拟测试仪ESS--100L （放电电容：150 pF，放电电阻：330Ω）。
4．试验装置要求：a）一张独立的桌子，两张金属耦合板分别放在桌子上面和桌子下面（桌面上金属耦合板尺寸为80cm*160cm，桌子下面金属耦合板必须大于80cm*160cm，金属耦合板厚度不小于1mm；两张金属耦合板之间的距离必须为80cm）。
b) 两张金属耦合板之间接一只470KΩ的大功率电阻，电阻两端通过宽为1.5cm铜带相连接；桌子下面的金属耦合板须用一条宽为1.5cm的铜带连接到大地。
c) 桌子侧面安装一块10cm高的塑料夹板，塑料夹板上方垂直安置一块50cm*50cm金属耦合板，该金属耦合板与大地相连的金属耦合板之间接一只470KΩ的大功率电阻，电阻两端通过宽为1.5cm铜带相连。
d)静电试验仪的地线须接大地，且要放到测试台以外的绝缘板上，被测试仪器置于测试台上。
e)机器插上信号线，连接正常供电电源、且处于正常工作状态。
f) 操作人员双脚须在与大地相连的铁皮上进行操作。
静电放电试验作业指导书试验项目静电放电试验（ESD）产品名称彩色电视机、视盘机版本：03 第2页共3页使用仪器设备静电模拟测试仪ESS--100L三、试验要求：1．受试机器：试验前机器应能正常工作，各输入或输出端口须完整和正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.6.1进入用户自定义设置，可自由设置测试条件（电压、放电网络、间隔时间、次数）；
5.6.2测试方法和步骤和HBM模式一样；
5.7静电放电（ESD）测试完后，再测试LED光电参数和性能，以判定LED是否失效或劣化；
6.注意事项
6.1为了避免伤害，仪器必须可靠接地；
6.2在测试状态下，请勿用手触摸测试平台面板上的接线柱、测试夹具和短接插针；
8.相关文件
8.1《监控和测量仪器管理程序》
9.相关表单
无
5.4.5测试完成后，静电测试平台高压灯灭，按“RESET”复位键EMS61000-2A高压灯灭，测试停止；
5.4.6按WY305电源“OUTPUT”键关闭电源输出，LED灯灭后更换LED，重复5.4步骤进行下一个测试；
5.5机器模型（MM）测试
5.5.1进入“MM测试等级”界面，重复5.4.3-5.4.5步骤。
1.目的
规范LED静电测试方法，达到测试的准确性和可靠性,用于评定LED抗静电破坏及干扰能力。
2.范围
适用于公司静电放电测试操作。
3.定义
人体模型（简称HBM）：模拟带电的人体接触或靠近静电敏感器件（ESDS）时，该元器件有可能被直接的静电放电或静电场损坏。
机器模型（简称MM）：模拟当被充电的机器、设备或工具直接接触静电敏感器件（ESDS）是更严酷的静电放现象。
6.3在使用平台上的测试夹具时，请不要在不装任何试品的情况下作ESD测试，特别市在4KV以上，否则夹具管脚间会放电；
6.4在使用WY305电源点亮LED时，请将“取样选择开关”按键按至“INNER”内取样，如用光谱分析系统点亮时，选择“OUTER”外取样开关；
6.5当LED闪烁时，按WY305电源“DISPLAY SETTING”(显示设置)调设其电流及电压的参数；
接触放电：试验发生器的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。
空气放电：将试验发生器的充电电极靠近受试设备并由火花对受试设备激励放电的一种试验方法。
4.测试仪器
静电放电发生器EMS61000-2A、静电测试平台、WY305直流稳流稳压电源、光谱分析测试仪、光强测试仪
5.测试方法、步骤
5.1静电放电测试前先用光谱分析测试仪和光强测试仪检测LED光电参数和性能程LED处于正常工作状态；
5.3将LED连接在静电测试平台夹具上，打开EMS61000-2A、WY305开关电源（按POWER开关）；
5.4人体模型（HBM）测试
5.4.1按“●”操作/确认键两次，选择“是”进入ESD等级测试模式；
7.面板说明
①高压及控制信号的输出端：用于连接IEC的放电枪或HBM、MM放电模块的高压及控制信号的输入端；
②操作键；
③液晶：显示相关信息；
④启动键：当启动时，可输出高压进行放电试验，相应警示指示灯点亮，此时不能进行模式选择、参数设定；
⑤复位键：当复位有效时，可进行极性和模式选择、参数设定等；
⑥静电放电发生器主电源开关。
5.4.2按“▼或▶”进入“HBM测试等级”，按“●”确认键选择测试等级，HBM测试共分1-6个等级；
5.4.3选择所需测试等级后，设置测试极性（正、负各测试一次）、间隔时间1S、次数10次；
5.4.4按“START”启动键高压灯亮，嘀的一声后，按测试平台“TRIGGER”触发键高压测试灯亮，开始静电放电测试；
