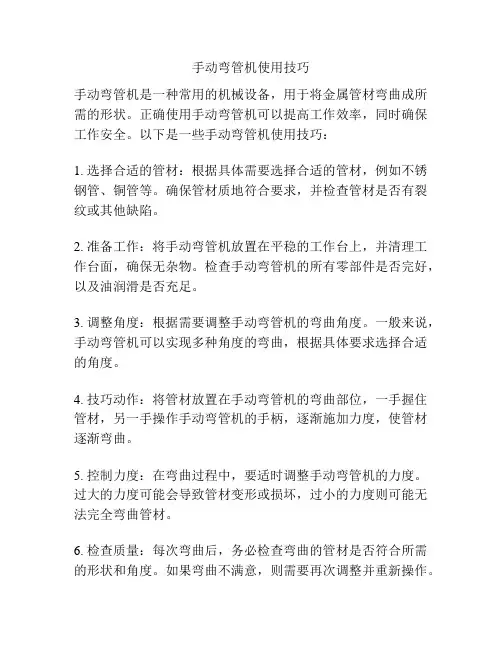

弯管机使用方法

SWG系列手动液压弯管机使用方法

1. 将(件19)开关顺时针方向拧紧.

2. 拧松(件7)加油口上螺栓.

3. 弯管模(件11)丶支承轮(件14)和被弯管子部位涂软滑油脂.

4. 翻开上模板(件10),根据所弯管子大小选择相应的弯管模,将弯管模装

在作用杆顶部,如结构示意图,然后将两只承轮(件14)插入下模板(件17)

两相应孔内,放上被弯管子,转动两支承轮,使相应的尺寸槽子向着弯管模. 5. 翻转(件10)上模板,先用大柱塞泵,掀动手柄(件6),使弯管模压到被弯管子,

然后用小柱塞泵(件4)压到所需角度.

6. 弯好后,将开关(件19)逆时针拧松,作用杆将自动复位.翻开上模板,将管子起出.

↓SWG-1A手动液压弯管机↓

■型号：SWG-1

■名称：整体式液压弯管机

■出力：10T

■行程：170mm

■压接范围：1/4″-1″

■外径：Φ13mm-Φ34mm

■配置模具：1/4″、5/16″、3/8″、1/2″、3/4″、1″

对应直径：Φ13 、Φ16 、Φ19 、Φ22 、Φ28 、Φ34

■管材壁厚：1-3.5mm

■重量：20kg

使用范围：适用一般水管、导线管、瓦斯管、厚钢管等，角度弯曲最大90度. 模具均采用球墨铸铁制造,比普通灰口铸铁有较高强度、较好韧性和塑性,比较耐使用,不易断裂
