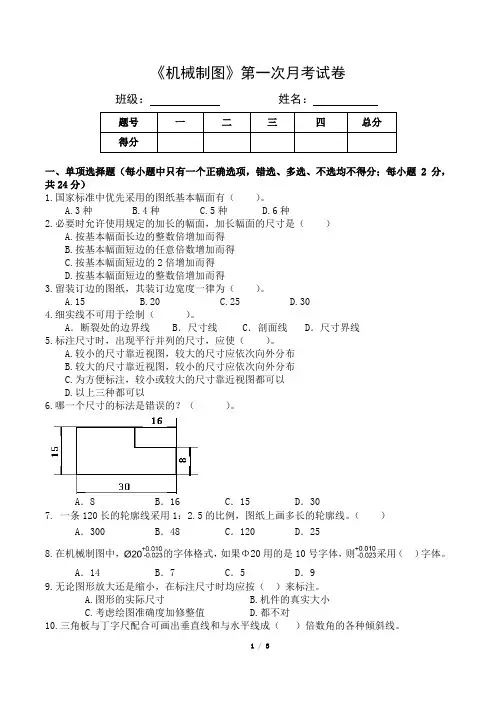

机械制图基础知识试题共3页

机械制图基础知识
1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。

图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。

2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类
3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/3。

4.比例是指图中图形尺寸与实物尺寸之比。

5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。

6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。

7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。

8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。

9.标注的尺寸，一般应由尺寸数字，尺寸界线，尺寸线，箭头四个要素组成。

10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。

11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。

12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸
数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜
方向应与所标斜度的倾斜方向一致。

所标锥度方向一致。

15.符号“∠1：10”表示斜度1：10，符号“1：5”表示锥度1：5。

16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。

它们的
作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。

17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸
不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。

18.主视图所在的投影面称为正投影面，简称正面，用字母V表示。

俯视图
所在的投影面称为水平投影面，简称水平面，用字母H表示。

左视图所在的投影面称为侧投影面，简称侧面，用字母W表示。

19.三视图的投影规律是，主视图与俯视图等长；主视图与左视图等高；俯
视图与左视图等宽。

20.零件有长、宽、高三个方向的尺寸，主视图上能反映零件的长和高，俯
视图上只能反映零件的长和宽，左视图上只能反映零件的高和宽。

21.零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的上，下，左，右方位，俯视图上只能反映零件的前，后，左，右方位，左视图上只能反映零件的上，下，前，后方位。

22.基本视图一共有三个，它们的名称分别是主视图，俯视图，左视图。

23.除基本视图外，还有仰视图，右视图和后视图三种视图。

24.按剖切范围的大小来分，剖视图可分为全剖视图、半剖视图、局部剖视
图三种。

25.剖视图的剖切方法可分为全剖、半剖、局部剖、阶梯剖、组合剖五种。

26.剖视图的标注包括三部分内容：①表示剖切平面位置的符号（剖切线），
并在两端标有字母②表示投影方向的箭头③在剖视图上方注写有“×——×”字样。

27.省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面进行剖
切后而后画出的。

28.剖面图用来表达零件的内部形状，剖面可分为实体部分和空心部分两种。

29.移出剖面和重合剖面的区别是：移出剖面-画在视图轮廓外面的剖面，重
合剖面-画在视图轮廓里面的剖面。

30.图样中的图形只能表达零件的结构形状，零件的真实大小应以图样上所
标注的尺寸为依据。

31.标注尺寸的数字称为尺寸基础，机器零件长，宽，高三个方向上，每个
方向至少有一个尺寸基准。

32.螺纹的五要素是螺纹牙型，直径，螺距，导程，线数，旋向。

33.只有当内、外罗纹的牙型，直径，螺距，线数，旋向一致时，他们才能
互相旋合。

34.螺纹的牙型、直径、螺距都符合国家标准规定的称为标准螺纹；牙型不
符合国家标准的称为非标准螺纹；牙型符合国家标准，但直径、螺距不符合国家标准的称为特殊螺纹。

35.外螺纹的规定画法是：大径用＿d＿＿＿表示，小径用＿d1＿表示，终止
线用粗实线表示。

36.在剖视图中，内螺纹的大径用＿D＿＿＿表示，小径用＿D1＿＿＿表示，
终止线用粗实线表示。

不可见螺纹孔，其大径、小径和终止线都用粗实线表示。

37.常见的螺纹联接形式有螺栓连接、双头螺柱连接和螺钉连接。

38.常用键的种类有普通平键、半圆键、钩头楔键、花键。

39.圆柱齿轮按齿轮的方向可分为直齿、斜齿和人字齿。

40.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用细点划线
绘制；齿根圆用细实线绘制，也可省略不画。

在剖视图中，齿根圆用粗实线绘制。

41.当零件所有表面具有相同的表面粗糙度要求时，可在图样右上角统一标
注；当零件表面的大部分粗糙度相同时，可将相同的粗糙度代号标注在右上角，并在前面加注其余两字。

42.一张完整的装配图应具有下列四部分内容；①一组视图；②必要尺寸；
③技术要求；④零件序号和明细栏。

43.装配图中的尺寸种类有①特征尺寸②装配尺寸③安装尺寸④外形尺寸⑤
其它重要尺寸。

1.投影法分为平行投影法和中心投影法，机械制图中采用平行投影法中的正
投影法。

2.在机械制图国家标准中，目前多采用粗线和细线两种图线，汉字应写成长
仿宋体
3.局部视图：表达机件上某些局部结构的外形。

斜视图（将机件某一部分单
独地向基本投影面投影所得的视图）：表达物体上某些倾斜结构的外形。

还有剖视图中的全剖视图，半剖视图，局部剖视图；断面图中的移出断面和重合断面。

4.在半剖视图中，剖开和未剖开的分界线是点画线。

注意“画”字。

5，视图中的每一条图线可能表示线的投影，面的投影，或线框的投影。

6.基轴制与基孔制，两种配合制度，一般优先选用基孔制。

7.Ra的评定值单位是um（微米）。

8.材料不同时，注意剖面线的方向要改变。

9.螺纹的5基本要素：a，螺纹牙型。

b，直径：大径（d外，D内），小
径（d1，D1）和中径（d2，D2）。

c，线数n。

d，导程s和螺距p，同一条螺旋线上相邻两牙在中径线上对应两点的轴向距离为导程s；螺纹上相邻两牙在中径线上对应两点的轴向距离称为螺距p。

s=p×n。

e，旋向，左旋和右旋。

左旋标LH，右旋不标。

10.公差带图是由标准公差和基本公差两个因素确定的，标准公差是确定公
差带宽度，基本偏差确定公差带位置。
