第四章 配气机构
配气机构的作用及组成
1.配气机构的作用及组成一、功用:是按照发动机每一气缸内所进行的工作循环或发火次序的要求,定时开启和关闭各气缸的进、排气门,使新鲜可燃混合气或空气得以及时进入气缸,废气得以及时从气缸排出。
二、组成:气门组:气门及与之关联的零件;气门传动组:从正时齿轮到推动气门动作的所有零件。
2.为什么要预留气门间隙?什么是气门间隙?为什么要留气门相位?在气门杆尾端与摇臂端(侧置式气门机构为挺杆端)之间留有气门间隙,是为补偿气门受热后的膨胀之需的.发动机发动时,气门将因气温升高而膨胀。
如果气门以其传动件之间在冷态时无间隙或间隙过小,则在热态下,气门及其传动件的受热膨胀势必引起气门关闭不严,造成发动机在压缩和作功行程中的漏气,从而使功率下降,严重时甚至不易启动。
为了消除这种现象,通常在发动机冷态装配时,在气门与其传动机构中预留一定的间隙,以补偿气门受热后的膨胀量。
这一间隙被称为气门间隙。
但是,如果气门间隙留得太大,冷态下传动零件之间以及气门和气门座之间产生撞击,而且加速磨损,同时使得气门开启的持续时间减少,汽缸的充气情况变坏。
所以高级轿车上都采用液压挺柱,挺柱长度能自动变化,随时补偿气门的热膨胀量,故不需要预留气门间隙。
3.为什么有的配气机构中采用两个套装的气门弹簧你所指两套装置的气门弹簧我可否理解成控制气门开闭的弹簧。
所有的气门弹簧都是大簧套小簧;并且是是旋向相反。
采取这种结构的原因是防止因为气门弹簧旋向的原因产生谐振,造成气门关闭不严,所以设置成旋向相反的两个气门弹簧,让它们的谐振频率相反进行抵消,消除谐振引起的气门关闭不严的现象4.什么是点火提前角,其过大或过小有什么危害点火提前角:从点火时刻起到活塞到达压缩上止点,这段时间内曲轴转过的角度称为点火提前角。
点火过早,会造成爆震,活塞上行受阻,效率降低,磨损加剧。
点火过迟,气体做功效率低,排气声大。
不论点火过早或过迟,都会影响转速的提升。
若点火提前角过大,则活塞还在向上止点运动时,气体压力已达很大的数值,活塞受到迎面而来的反向压力的作用,压缩行程的负功增加使发动机功率下降,甚至有时造成曲轴反转使发动机不能工作。
配气机构解析PPT教学课件
9
四、配气机构组成
配气机构
气门组
气门传动组
汽车构造与使用
10
四、配气机构组成
汽车构造与使用
11
四、配气机构组成
汽车构造与使用
12
四、配气机构组成
➢气门组
1—锁片 2、6—弹簧座 3、4—弹簧 5—气门导管与气门油封 7Hale Waihona Puke 气门汽车构造与使用13
四、配气机构组成
➢气门组
汽车构造与使用
14
四、配气机构组成
适用于排气门,因为其强度高,排气阻力小,废气的清除效果 凸顶式(球面 好,但球形的受势面积大,质量和惯性力大加工较复杂。 顶)
凹顶头部与杆部的过渡部分具有一定的流线形,可以减少进气
凹顶式(喇叭 阻力,但其顶部受热面积大,故适用于进气门,而不宜用于排
顶)
气门。
汽车构造与使用
19
四、配气机构组成
气门锥角
进气门:铬钢 或铬镍钢; 排 气门:硅铬钢
汽车构造与使用
15
杆部 头部
四、配气机构组成
汽车构造与使用
气门实物图
16
四、配气机构组成
汽车构造与使用
气门各部分名称
17
四、配气机构组成
汽车构造与使用
气门头部的结构形式
18
四、配气机构组成
平顶式
结构简单,制造方便,吸热面积小,质量也较小,进、排气门 都可采用。
工作条件:
承受气门间歇性开启的冲击载荷。
材料: 优质钢、合金铸铁、球墨铸铁
结构:
斜齿轮: 驱动分电器、 (机油泵)
偏心轮: 驱动汽油泵
正时齿轮
轴颈
凸轮
汽车构造与使用
第4章配气机构课件[66页]
二、配气机构的布置型式
压缩比受到限制, 进排气门阻力较大, 发动机的动力性和 高速性均较差,逐
渐被淘汰。
目前国产的汽车发 动机都采用气门顶
置式配气机构。
三、凸轮轴的布置型式
凸轮轴下置
凸轮轴上置 凸轮轴中置
四、凸轮轴的传动方式
传动方式
图示
齿轮传动
链条传动
齿形带传动
应用 凸轮轴下置、中 置式配气机构
锥角作用: A、获得较大的气门座合压力,提高密封性和导热性。 B、气门落座时有较好的对中、定位作用。 C、避免气流拐弯过大而降低流速。
边缘应保持一定 的厚度,1~ 3mm。
装配前应将密 封锥面研磨。
4、气门杆部
凹槽
较高的加工精度,表 面经过热处理和磨光, 保证同气门导管的配 合精度和耐磨性
气门杆尾部:
功用:保证气门的回位。 材料:高锰碳钢、铬钒钢。
气门弹簧座
锁片
气门弹簧
气门关闭 气门开启
保证气门及时 关闭、密封
保证气门不脱 离凸轮
1、概念:
5、气门间隙
气门间隙:为保证气门关闭严密,通常发动机在冷态装配时,在
气门杆尾端与气门驱动零件(摇臂、挺柱或凸轮)之间留有 适当的间隙。
凸轮轴
气门
间隙
进气门 0.25~0.30mm
排气门 0.30~0.35mm
气 门杆
实物图
测量气门间隙
拧松紧定螺母,调整调节螺钉
6、气门间隙调整方法
技术标准
气门间隙:
冷机状态下:进气门0.20-0.25mm,
排气门0.20-0.30mm。
A、逐缸调节法
(1)、找到点火正时标记。
(2)、确定1缸在压缩上止点位置,分别调整进、 排气门间隙。
配气机构(农机发动机构造与维修课件)
一、配气机构的功用 配气机构是控制发动机进气和排气的装置,其作用是
按照发动机的工作循环和发火次序的要求,定时开启和关 闭各缸的进、排气门,以便在进气行程使尽可能多的可燃 混合气(汽油机)或空气(柴油机)进入气缸,在排气行 程将废气快速排出气缸。
二、气门式配气机构的分类 一般按气门布置型式的不同,可分为:侧置气门式和顶置
下往复运动时不发生径向摆动,准确落座,与气门座正确贴 合。同时起导热作用,将气门杆的热量经气门导管传给缸盖 及水套。为了防止导管在使用过程中松动脱落,有的发动机 在气门导管的中部加装定位卡环,如图3-6所示。
图3-6 气门导管 1-卡环 2-气门导管
图 3-7 气门座圈
5、气门座 气门座有两种:一种是在气缸盖上直接镗削加工而成; 另一种是用合金铸铁或奥氏体钢单独制作成气门座圈,
(三)凸轮轴的传动方式 曲轴与凸轮轴之间的传动方式有: 齿轮传动、链传动和
齿形带传动三种方式。
第一节 气门组主要零件
气门组件包括进、排气门及其附属零件。组成如图3-3 所示。
图3-3 气门组件的组成 1-弹簧座 2-分开式气门锁片
1、气门 气门分进气门和排气门两种。进、排气门结构相似,
都由头部和杆部两部分组成,如图3-4所示。
如图3-2所示。
结构特点气门安装在气缸盖中,处于气缸的顶部进、排 气阻力小,采用半球形、楔形或盆形燃烧室,燃烧室结构紧 凑,压缩比高,改善了燃烧过程,减少了热量损失,提高了 热效率。因而,有利于提高发动机的动力性和经济性。
(二)凸轮轴的布置型式 凸轮轴的布置型式是根据凸轮轴在机体中安装位置的
不同,划分为下置式、中置式和上置式三种。
气门式两大类。
二、气门式配气机构的分类
汽车机械基础-第四章
2.计算公式 F = 3n - 2Pl - Ph n:机构中活动构件数; Ph :机构中高副数; 计算实例 n = 3, Pl = 4, Ph = 0
F = 3n - 2Pl - Ph
=3×3 - 2Pl - Ph =3×3 - 2×4 - 0
=1
Pl :机构中低副数; F :机构的自由度数;
❖计算实例
——第四章 机构的组成及汽车常用机构
本章内容
一、机构的组成与运动简图 二、汽车常用四杆机构 三、凸轮机构 四、螺旋机构
第一节 机构的组成与运动简图
第一节 机构的组成与运动简图
一、 机构的组成及相关概念
机械:机械和机构的统称 零件:制造单元体 构件:运动单元体
构件可由一个或 几个零件组成。
第一节ቤተ መጻሕፍቲ ባይዱ机构的组成与运动简图
图4-5a是几种二运动副构件(指一个构件上有两个运动副)的示例, 图4-5b是几种三运动副构件(指一个构件上有三个运动副)的示例。 图4-5的部分图形中,在线条交接的内角涂以形如“◢、◣、◤、◥”的 焊缝 标记,或在一个封闭的图形内画上斜向“剖面线”,这是表示同一构件的两 种符号。
图4-5 运动简图中构件的表示方法 a) 二运动副构件示例 b) 三运动副构件示例
机器 能代替或减
轻人的劳动、能完 成有用机械功的机 构与构件的组合。
活塞2 顶杆8 连杆5
曲轴6
排气阀4 气缸体1
齿轮9
凸轮7
二、运动副及其分类
运动副: 构件和构件之间既要相互连接(接触)在一起,又要有 相对运动。而两构件之间这种可动的连接(接触)就称 为运动副。
例如,轴与轴承的联接、活塞与汽缸的联接、两啮合齿轮的联接等。 平面运动副 分平面低副和平面高副两种基本类型。 空间运动副 常见的有螺旋副和球面副。
配气机构工作原理

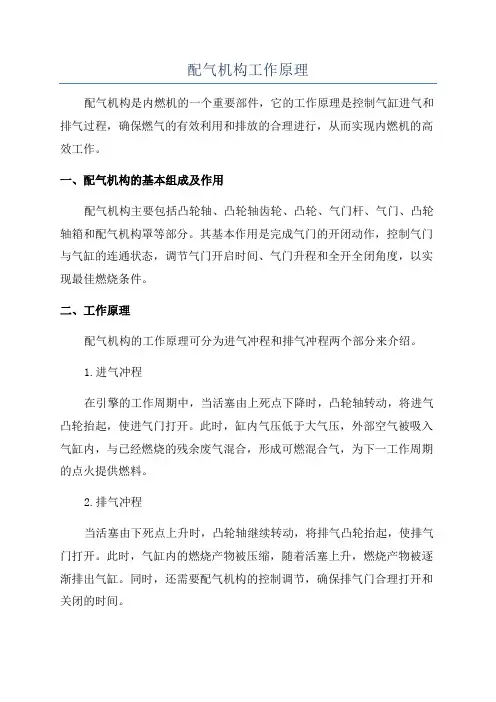

配气机构工作原理配气机构是内燃机的一个重要部件,它的工作原理是控制气缸进气和排气过程,确保燃气的有效利用和排放的合理进行,从而实现内燃机的高效工作。
一、配气机构的基本组成及作用配气机构主要包括凸轮轴、凸轮轴齿轮、凸轮、气门杆、气门、凸轮轴箱和配气机构罩等部分。
其基本作用是完成气门的开闭动作,控制气门与气缸的连通状态,调节气门开启时间、气门升程和全开全闭角度,以实现最佳燃烧条件。
二、工作原理配气机构的工作原理可分为进气冲程和排气冲程两个部分来介绍。
1.进气冲程在引擎的工作周期中,当活塞由上死点下降时,凸轮轴转动,将进气凸轮抬起,使进气门打开。
此时,缸内气压低于大气压,外部空气被吸入气缸内,与已经燃烧的残余废气混合,形成可燃混合气,为下一工作周期的点火提供燃料。
2.排气冲程当活塞由下死点上升时,凸轮轴继续转动,将排气凸轮抬起,使排气门打开。
此时,气缸内的燃烧产物被压缩,随着活塞上升,燃烧产物被逐渐排出气缸。
同时,还需要配气机构的控制调节,确保排气门合理打开和关闭的时间。
通过上述两个过程的循环工作,配气机构可以实现燃气的进入和燃烧产物的排出,从而保证了循环过程的顺利进行。
三、配气机构的工作特点1.高效性能:配气机构的设计和调整可以优化燃料的使用,减少能量损失和废气排放,提高引擎的工作效率。
2.灵活可调:凸轮轴的设计和结构可以根据不同工况和运行要求进行调整,以达到不同功率输出、工作负荷和排放要求。
3.自动化控制:现代内燃机厂家通常会采用电子控制单元(ECU)来控制配气机构的工作,通过传感器检测引擎工作状态和车辆驾驶情况,以实现更精准的控制和优化燃烧过程。
4.能耗和环保:优化的配气机构可以降低内燃机的能耗,并减少有害气体的排放,从而符合环保要求。
总结起来,配气机构是内燃机中重要的控制部件,通过凸轮轴等相关组成部分的工作,实现了气门的开启和关闭,调节和控制燃气进入和排出的时间和方式。
这一过程能够确保燃气的高效利用和排放的合理处理,保证了内燃机的正常运行和效能发挥。
4单元4 配气机构的构造与维修
门间隙为0),减少了噪声,但结构复
杂。
图4-24 单顶置凸轮轴、有摇臂、无摇臂轴配气机构
4.1 配气机构的结构和工作原理
④双顶置凸轮轴式配气机构(DOHC),如图4-25所示。双顶置凸 轮轴式(Double Over Head Camshaft,DOHC)进、排气门分别由各 自的凸轮轴控制(气门排成两列),凸轮轴直接驱动气门,也可通过摇 臂间接驱动气门。具有摇臂长度短、质量轻,以及驱动气门的相关部件 易于适应高转速等优点。另外,由于进、排气凸轮轴是彼此相互独立的, 所以增大了气门配置的自由度,火花塞可以设置在两个凸轮轴之间,即 燃烧室的正中央。卡罗拉(1.6L)乘用车发动机的配气机构即为此种形 式。
图4-23 单顶置凸轮轴、双摇臂和摇臂轴配气机构
4.1 配气机构的结构和工作原理
d.单顶置凸轮轴、有摇臂、无摇
臂轴配气机构,如图4-24所示。凸轮轴
位于摇臂上方,采用浮动式摇臂(只有
摇臂而无摇臂轴),在摇臂上设有滚动
轴承;摇臂与液压挺柱采用球面接触,
并作为摇臂摆转的支点,气门排成一列。
液压挺柱可以自动调整气门间隙(使气
4.1 配气机构的结构和工作原理
配气机构如图4-1所示。配气机构由气门组和气门传动组组成。气门 组包括气门、气门座、气门导管和气门弹簧等部件。气门传动组主要包 括凸轮轴、凸轮轴正时带轮、正时齿形带、张紧轮、液压挺柱等部件。
图4-1 配气机构
4.1 配气机构的结构和工作原理
发动机工作时,曲轴通过曲轴正时带轮、正时齿形带、凸轮轴正时 带轮驱动凸轮轴旋转,当凸轮轴转到凸轮的凸起部分顶到液压挺柱时, 通过液压挺柱,压缩气门弹簧,使气门离座,即气门开启。当凸轮凸起 部分离开液压挺柱时,气门便在气门弹簧力的作用下上升而落座,气门 关闭。
配气机构的组成和配气相位
配气相位
配气相位
配气相位的必要性: (1)因发动机转速高,气门开启的理论持续时间极短。例如四冲 程发动机转速3000r/min时,一个行程时间只有0.01s。
(2)气门开启需要一个过程,气门全开时间就更短。在这样短的 时间内,难以做到进气充分和排气干净,因此实际发动机的进、 排气门都要早开和晚关,气门开启的持续角都大于1800。
维持气门关闭。
配气机构的组成
气门传动组
摇臂 调整螺钉及锁紧螺母 摇臂轴 摇臂轴支架 推杆
气门挺柱 凸轮轴 凸轮轴正时齿轮
驱动气门使气门打开。
配气机构的组成
摇臂轴
凸轮
凸轮轴正 时齿轮
凸轮轴
斜齿轮
摇臂
推杆 挺柱
配气机构的类型
配气机构的类型
按凸轮轴位置不同可分为凸轮轴下置式,凸轮轴中置式及凸轮上置式三种。
齿轮传动
张紧装置
导链板
链条传动
齿形带传动
配气机构的驱动方式
齿轮传动: 用于凸轮轴下置式配气机构中; 一对正时齿轮传动,距离较远时 加入惰轮;
正时齿轮上有正时记号,保证配气 正时,装配时应对齐;
正时齿轮多为斜齿轮,传动平稳。
正时记号
齿轮传动
配气机构的驱动方式
凸轮轴正时齿轮 曲轴正时齿轮
曲轴正时齿轮→凸轮轴正时齿轮
配气相位
为了能提高充气效率,实际发动机都采用延长进、排气时间,使气门早开
晚关,以改善进、排气状况,提高发动机的动力性。
上止点
配气相位:用曲轴转角表示的进、 排气门开闭时刻和开启持续时间, 称为配气相位。
配气相位图:表示进、排气门 的实际开闭时刻的环形图称为 配气相位图
下止点
配气相位
配气机构的工作原理
配气机构的工作原理配气机构是内燃机中的一个重要部件,它的工作原理直接影响着内燃机的性能和效率。
在内燃机中,配气机构主要负责控制气门的开启和关闭,以实现气缸内气体的进出。
下面我们将详细介绍配气机构的工作原理。
首先,配气机构由凸轮轴、气门、气门弹簧、气门升程器等部件组成。
凸轮轴是配气机构的核心部件,它通过凸轮的形状和排列来控制气门的开启和关闭时间。
当凸轮轴旋转时,凸轮的凸部会推动气门弹簧,使气门打开;当凸轮的凸部离开时,气门弹簧会将气门关闭。
气门升程器则用来调节气门的开启高度,以适应不同工况下的气门开启时间和持续时间。
其次,配气机构的工作原理可以分为进气阶段和排气阶段。
在进气阶段,凸轮轴的凸部推动气门打开,气缸内的活塞向下运动,吸入新鲜空气和燃料混合气;在排气阶段,凸轮轴的凸部离开,气门关闭,活塞向上运动,将燃烧后的废气排出。
这样循环往复,实现内燃机的气缸工作。
此外,配气机构的工作原理还受到气门正时的影响。
气门正时是指气门的开启和关闭时间与活塞运动的位置相适应,以保证气门在正确的时间打开和关闭。
若气门正时不准确,会导致气门提前或延迟关闭,影响气缸内气体的充放和燃烧效率。
最后,配气机构的工作原理对内燃机的性能有着重要影响。
合理的配气机构设计可以提高内燃机的进气效率、燃烧效率和排气效率,从而提高动力性能和燃油经济性。
因此,配气机构的工作原理是内燃机设计中的关键问题,也是不断优化和改进的方向之一。
总之,配气机构作为内燃机的重要组成部分,其工作原理直接关系到内燃机的性能和效率。
通过对配气机构工作原理的深入了解,可以更好地理解内燃机的工作原理,为内燃机的设计和优化提供重要参考。
希望本文对配气机构的工作原理有所帮助,谢谢阅读!。
配气机构的工作原理
配气机构的工作原理
配气机构是内燃机中的一个重要部件,它的工作原理直接影响着发动机的性能
和效率。
配气机构的主要作用是控制气缸进气和排气的时机和量度,以确保内燃机正常运转。
下面我们将详细介绍配气机构的工作原理。
首先,我们来看配气机构的结构。
配气机构通常由凸轮轴、气门、气门弹簧、
气门挺杆、摇臂等部件组成。
凸轮轴是配气机构的“心脏”,它通过凸轮的形状和排列来控制气门的开启和关闭。
气门则是控制气缸进气和排气的关键部件,气门弹簧则用来保持气门的闭合状态,气门挺杆和摇臂则起到传递凸轮轴运动的作用。
其次,配气机构的工作原理主要包括进气、压缩、工作、排气四个阶段。
在进
气阶段,凸轮轴的凸轮将气门推开,使得气缸内的燃气与外界空气充分混合。
在压缩阶段,气门关闭,活塞向上运动,将混合气体压缩。
在工作阶段,点火系统点燃混合气体,从而推动活塞向下运动,完成发动机的动力输出。
最后,在排气阶段,凸轮轴的凸轮再次推开气门,将燃烧后的废气排出气缸。
此外,配气机构的工作原理还涉及到气门正时的调整。
气门正时是指气门的开
启和关闭时机与活塞位置的关系。
合理的气门正时可以确保气门在适当的时间打开和关闭,使得燃气能够充分进入和排出气缸,从而提高发动机的效率和性能。
总的来说,配气机构的工作原理是通过凸轮轴的运动来控制气门的开启和关闭,从而实现气缸进气、压缩、工作和排气的顺序和时机。
合理的气门正时和稳定的工作状态对发动机的性能和效率至关重要。
因此,对配气机构的工作原理有深入的了解,对于提高发动机的工作效率和性能具有重要意义。
第四章 配气机构(1).ppt
第三节
配气相位和气门间隙
配气相位-发动机每个气缸的进、排气
门开始开启和关闭终了的时刻,用曲拐 相对于上、下止点位置的曲轴转角来表 示,称配气相位。
气门间隙-指气门杆尾端摇臂(或调整
螺钉)间留有的间隙。气门间隙必须调 整合适,不能太大也不能太小。
机型
6120Q
14.5
SA6D 140-1
20
4125A
8
41.5 30 22
43.5 55 46
14.5 20 14
236 230 210
238 255 240
29 40 22
4115T
10 46 56 10 236 246 20
几种柴油机的气门间隙
气门间隙
进气门
冷间隙
排气门
6135G
0.30 0.35
第二节
配气机构的零件和组件
在本节当中我们将主要讲述 配气机构中的气门组和气门传动 组的构造、工作原理以及它们的 结构特点。
一、气门组
气门组必须满足: 1、气门与气门组配
合紧密; 2、气门导管对气
门的导向正确; 3、气门关闭须迅
速、紧密。
气门组零件
气门传动组
凸挺推摇 轮 轴柱杆臂
四缸四行程发动机凸轮轴简图
第四章
配气机构与进排气系统
气门式配气机构的布置及传动 配气机构的零件和组件 配气相位和气门间隙 进、排气管系统 废气涡轮增压
第一节
气门式配气机 的布置及传动
在本节当中我们将主要讲述气 门式配气机构的组成、分类,以及 它的典型的布置形式及配气机构的 传动方式。
气门的布置形式
气门的布置形式有: 1、气门顶置式
《发动机配气机构》课件
调整气门正时的方法
如需调整,使用专用工具和仪 器,对发动机的气门正时进行 调整,使其符合标准。
调整后的检查
调整完成后,对发动机进行试 运转,检查气门正时是否合适
,如有问题及时进行调整。
05
配气机构的常见故障与排除
气门漏气
总结词
06
新型配气机构技术介绍
可变气门正时技术
总结词
通过改变气门开启和关闭的时间,优化发动机在不同工况下的性能。
详细描述
可变气门正时技术通过电子控制单元(ECU)和相应的执行机构,实时调整气门的开启和关闭时间,以适应不同 转速和负载的需求。在低转速时,气门开启时间延长,增加进气量,提高发动机扭矩;在高转速时,气门开启时 间缩短,减少进气量,提高发动机功率。
THANKS
感谢观看
02
分类
进气门和排气门。
03
04
材料
通常采用耐高温、耐磨损、抗 腐蚀的合金钢。
结构
气门头部和杆部的组合,头部 用于与气门座接触,杆部用于
与气门弹簧连接。
气门导管与气门座
气门导管
01 引导气门运动,保证气门位置
正确。
材料
02 通常采用耐高温、耐磨、抗腐
蚀的合金钢。
结构
03 分为上导管和下导管,上导管
配气相位与气门重叠角
配气相位
配气相位是指进气门、排气门开启和关闭的角度,以及它们 之间的夹角,对发动机的充气效率和排气效果有重要影响。
气门重叠角
气门重叠角是指在进气门和排气门同时开启的一段时间内, 进气门和排气门的夹角,对发动机的换气效果有重要影响。
03
《配气机构》课件
了解配气机构的结构和工作原理,以及其在发动机中的作用。探索各种配气 机构的分类、优势和应用范围,以及未来发展趋势。
什么是配气机构?
配气机构是一种用于控制气缸内混合气进入和排出的机械装置。它协调活塞运动和气门开闭,确保发动机的正 常运转。
配气机构的功能是什么?
• 准确控制气门的开启和关闭时间,以优化燃烧效率。 • 确保气门和活塞之间的配合,以防止机械碰撞。 • 调整气门的开启程度,以适应不同工况。
长曲轴配气机构的结构及工作 原理
• 使用较长的曲轴,将活塞和气门通过滑块相连。 • 曲轴上的滑块沿着凸轮轨迹运动,控制气门的开闭。 • 提供稳定的气门控制和较高的发动机效率。
斜盘配气机构的结构及工作原理
• 采用斜盘和滚子,将曲轴的旋转运动转化为气门的线性运动。 • 通过斜盘的倾斜角度来控制气门的开闭。 • 结构紧凑,可实现精确的气门控制。
配气机构的分类及其特点有哪些?
单凸轮轴配气机构
结构简单,控制精度较低,适用于低功率发动 机。
无凸轮轴配气机构
无需凸轮轴,采用电磁和液压控制。
双凸轮轴配气机构
控制精度较高,适用于高功率发动机。
长曲轴配气机构
采用长曲轴和滑块,具有高效稳定的运行。
单凸轮轴配气机构的结构及工 作原理
• 采用单个凸轮轴驱动气门的开闭。 • 凸轮轴上的凸轮控制气门的开闭时机。 • 通过连杆将凸轮轴的旋转运动转化为气门的线性运动。
齿轮式配气机构的结构及工作 原理
• 采用齿轮传动的方式控制气门的开闭。 • 齿轮上的凸轮控制气门的开闭时机。 • 精度高,适用于高功率发动机。
齿链式配气机构的结构及工作原理
• 采用齿链传动的方式控制气门的开闭。 • 齿链上的凸轮控制气门的开闭时机。 • 结构简单可靠,适用于中功率发动机。
配气机构工作原理
配气机构工作原理
配气机构是内燃机中的一个重要部件,其工作原理主要包括四个方面:进气、压缩、点火和排气。
首先,配气机构通过凸轮轴驱动气门运动,实现气门的开闭。
在进气冲程中,凸轮轴带动进气门打开,使混合气进入气缸;而排气冲程中,凸轮轴带动排气门打开,将燃烧后的废气排出。
其次,配气机构通过气门的运动控制气缸内气体的进出量,实现压缩和排气过程。
在压缩冲程中,气门关闭,气缸内的混合气被压缩,增加了气体的密度从而提高了燃烧效率;而在排气冲程中,气门打开,将燃烧后的废气排出气缸。
再次,配气机构通过于适当的时机点火,以实现燃烧过程。
压缩冲程结束后,点火系统通过电火花点燃混合气,引发爆燃反应,产生高温高压气体,从而产生动力。
最后,配气机构通过气门的正常工作完成排气冲程,将燃烧后的废气从气缸排出。
排气冲程结束后,气门关闭,气缸内形成真空区,为新一轮的进气冲程做好准备。
总之,配气机构通过控制气门运动和点火时机,实现进气、压缩、点火和排气四个过程,保证发动机正常工作,并产生动力。
配气机构概述ppt课件.ppt
引言:
充气效率Hv: 新鲜空气或可燃混合气被吸入气缸 愈多,则发动机可能发出的功率愈 大。新鲜空气或可燃混合气充满气 缸的程度,用充气效率hv表示。
涡轮增压
在日常生活中,随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费,也 许你认 为浪费 这一点 点算不 了什么
在日常生活中,随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费,也 许你认 为浪费 这一点 点算不 了什么
A. 气门打开:由曲轴通过正时齿轮驱动凸轮轴旋转,使 凸轮轴上的凸轮凸起部分通过挺柱、推杆、调整螺钉,推 动摇臂摆动,摇臂的另一端便向下推开气门,同时使弹簧 进一步压缩。
在日常生活中,随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费,也 许你认 为浪费 这一点 点算不 了什么
3). 齿轮传动
(1)优点: 配气相位准确,工作可靠性好, 耐久性好。 (2)缺点: 噪音大,布置困难。 (3)应用: 凸轮轴下置式、 凸轮轴中置式。
在日常生活中,随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费,也 许你认 为浪费 这一点 点算不 了什么
1、按气门布置形式分类
气 门 顶 置 式
气 门 侧 置 式
在日常生活中,随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费,也 许你认 为浪费 这一点 点算不 了什么
2、按凸轮轴布置形式分为
凸
凸
轮
轮
轴
轴
下
中
置
置
式
式
发动机配气机构课件
拧松紧定螺母,调正调节螺钉 测发动量机气配气门机间构课隙件
第三节 配气机构的零件和组件
一、气门组:
发动机配气机构课件
(一)气门:
※—— ——※
功 用: 在任何情况下都能保证燃烧室的气密性。 工作条件: 热力负荷、机械负荷大,冷却、润滑困难。 材 料: 合金钢(耐磨、耐热、强度高)
摇臂比: 1:(1.2~1.8)
观看动画
发动机配气机构课件
桑塔纳发动机液压挺柱工作示意图
单向阀
弹簧被压缩
气门关闭时
气门打开时
发动机配气机构课件
本田雅阁发动机气门间隙的调 整
1.只有当缸盖温度降到38度以下后,才能进行气门间 隙调整。
(1)拆下缸盖罩和正时皮带上罩。 (2)设置1号气缸活塞在压缩上死点位置。凸轮轴皮带轮
一、配气机构的功用:
按发动机工作过程的需要,适时开启、关闭进排气门, 使新鲜充量进入,废气排出。充气量越大,发动机可能 发出的功率越大。
二、充气效率 —— 新鲜充量充满气缸的程度
由于进、排气阻力故: ηv = (0.8 — 0.9)
↑ηv的措施
1、在结构上采取措施,减少进、排气阻力。
2、选择适当的进、排、气门开启和持续的时 间、 使进、排气尽可能充分。
取值:一般取γ=45º,个别进气门γ=30º
气门直径: 为减少进气阻力,提高气缸的充气效率,进气门直径大,排气 门直径小。有些发动机为使制造工艺简单,常采用直径相等。
气门杆部:
为气门运动导向,承受侧压力及传热。气门杆部
尾端的形状取决气门弹簧座的固定方式。
配气机构
配气相位
上止点
10°~30°
40°~80°
下止点
40°~80°
10°~30°
配气相位
1、气门叠开: 当进气门早开和排气门晚关时, 出现的进排气门同时开启的现象。 气门叠开角: 气门同时开启的角度(+ )。
配气相位
配气相位
配气相位
• 配气相位图:上、下止点曲拐位置时的曲轴转角环形图 • 进气时:进气门提前α角打开,滞后β角关闭。进气时间 为:α+1800+ β • 排气时:排气门提前γ角开启,滞后δ角关闭, 排气时 间为:γ+1800+ δ • 气门重叠:活塞在排气上止点附近出现进、排气门同时开 启的现象。 • 气门重叠角:重叠期间的曲轴转角称为气门重叠角,它等 于进气提前角与排气迟后角之和α+ δ
2. • • • • 气门组要求 气门头部与气门座贴合严密 气门导管与气门杆导向良好 气门弹簧两端与气门杆的中心垂直 气门弹簧的弹力足够
配气机构的主要零部件
3、气门 1)功用:燃烧室的组成部分,是气体进、出燃烧室通道的 开关,承受冲击力、高温冲击、高速气流冲击。 2)工作条件: A、进气门600K~700K,排气门800K~1100K。 B、头部承受气体压力、气门弹簧力、传动惯性力等, C、冷却和润滑条件差, D、被气缸中燃烧生成物中的物质所腐蚀。 3)性能: 强度和刚度大、耐热、耐腐蚀、耐磨
配气机构的主要零部件
等螺距圆柱形螺旋弹簧:会发生共振 防止共振发生,采取如下结构措施:
• 变螺距气门弹簧 螺距小端向缸盖顶面
• 锥形气门弹簧 弹簧大端向缸盖顶面 • 双气门弹簧 弹簧旋向相反 • 气门弹簧振动阻尼器
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三、进、排气系统
作用:是按照发动机工况需要,定时定量向气缸 供给清洁的空气,将燃烧后的废气排入大气。 组成:包括空气滤清器、涡轮增压器、中冷器、 进排气歧管、消声器等装置。 进、排气途经:空气→空气滤清器 → 增压器压 气机→中冷器→进气歧管→气缸→排气歧管→增压器 废气涡轮→排气管→消声器→废气排入大气。 类型:非增压式(自然吸气)、增压无中冷式、增 压中冷式。
丁字压板用来使用一个摇臂操纵两个气门。
丁字压板间隙的检查部位
二、配气相位
从气门开始开 启到关闭终了时的 曲轴转角称为配气 相位。
常用气门开启 与关闭时相对于上 下止点曲拐位置的 曲轴转角的环形图 来表示,此图称为 配气相位图。
㈠进气门的配气相位
1.进气门提前开启角
从进气门开始开启到活塞顶到达上止点对应 的曲轴转角。用α表示, α一般为10°~30°。 进气门早开,是为了进气行程开始时进气门 有一定的开度,减小进气阻力,使气流能顺利进 入气缸。
3、增压器的特点 (1)滞后现象 (2)压气机喘振现象 (3)涡轮的阻塞现象 (4)超速现象
4、柴油机增压后性能发生的变化
(1)柴油机的功率大大提高,可提高20%40%。 (2)发动机的机械效率提高,提高8%。 (3)燃油消耗率降低。 (4)发动机单位功率质量大大下降。
5、发动机增压后出现的新问题 (1)使发动机的机械负荷增加。 (2)发动机的热负荷增加。 从使用保养方面讲,必须加强发动机的 强制保养。
排气装置及消声器
复 习 题 1.配气机构的作用是什么?顶置式配气机构 的两大组各包括哪些主要零件?各主要零件的作 用是什么? 2.什么是配气相位?进、排气门为什么要早 开迟闭? 3.什么是气门间隙?气门间隙过大或过小各 有什么危害? 4.进排气系统的作用是什么?包括哪些部件? 5.WD615.67型柴油机采用什么进气预热装置? 6.废气涡轮增压器的作用是什么?由几部分 组成?
第四章 作用:按 照内燃机各 气缸的工作 过程,适时 开启和关闭 进、排气门, 完成换气过 程。
配气机构
F6L912型柴油机的配气机构
NT855型柴油机的配气机构
第一节 组成与结构
一、配气机构的主要零件
由气门组和气门传动组组成。 (一)气门组 由气门、气门座、气门导管、气门弹簧、气 门弹簧座和锁片等组成。
㈡排气门的配气相位 1.排气门提前开启角 从排气门开始开启到活塞到达作功行程下止 点对应的曲轴转角,称排气门提前开启角,用γ 表示。γ一般为40°~80°。 2.排气门延迟关闭角 从活塞位于排气上止点起,到排气门完全关 闭时对应的曲 轴转角,称排气门迟闭角,用δ 表示。δ一般约10°~30°。 由于存在排气门提前开启角γ和迟闭 角δ,排气门实际开启时间对应的曲轴转 角为γ+l80°+δ,约为230°~290°。
2.进气门延迟关闭角
活塞位于下止点起、到进气门关闭时对应 的曲轴转角。用β表示。β一般为40°~80°。 活塞在进气行程下止点时,气缸内压力低 于大气压力适当晚关进气门可用压力差和气流 惯性继续进气。 由于存在进气门提前开启角α和迟闭角 β,进气门实际开启时间对应的曲轴转角为 α+180°+β,约为230° ~ 290°。
1.气门 气门分为进气门和排气门,用来开启和关 闭进、排气道。由气门头和气门杆两部分组成。
2.气门座 气门座与气门配合,保证对气体的密封。 一般柴油机进、排气门座均有座圈,镶在气缸 盖上。
NT855型柴油机气门座
3.气门导管 作用:保证气门沿导管轴线稳定地上下运 动,使气门与座正确配合,并将气门杆的热量 传递散发出去。 4.气门弹簧 作用:使气门自动回位,保证气门与气门 座的密封,并尽量减少气门落座时的冲击力。
三、气门间隙
内燃机在冷态装配时,在气门杆与摇臂或丁字压 板与摇臂之间留有适当的间隙,称为气门间隙。 气门间隙过大 将使气门开度不足,形成迟开早闭, 缩短进排气时间,内燃机功率下降;气门杆与摇臂发生 撞击;同时,由于进气不足,压缩不良,燃烧缓慢,使 内燃机过热。 气门间隙过小 气门因受热膨胀后关闭不严而漏气; 气缸内的气体得不到正常的压力和温度,燃烧不良,使 内燃机过热和功率下降;同时,由于气门关闭不严,高 温气体经常留过气门头和气门座之入气缸的空气中所含的尘土和沙粒, 以减少气缸、活塞和活塞环等零件的磨损。
康明斯柴油机采用的空气滤清器有干式空气滤清 器、重型干式空气滤清器(单芯和双芯)、筒式空气 滤清器及复合干式空气滤清器空气滤清器等。
空气滤清器
WD615.67型 柴油机采用纸质 毛毡双级滤清器。 毛毡滤芯也称安 全滤芯,带有导 流罩和集尘皮囊, 其上还有空气滤 清器指示灯开关。
6、增压发动机的结构特点 (1)压缩比小。 (2)供油量增加。 (3)供油提前角减小 。 (4)喷油压力增大,喷孔直径也有变化。 (5)气门重叠角度比较大,气门间隙大。 (6)进排气流通面积增大。 另外增压柴油机也相应地强化了润滑和冷却 系统。
(3)由于经常处于高温下运转,到增压器润滑油 管线由于受高温,内部机油容易产生部分结焦,这样 会造成增压器轴承的润滑不良而损坏。因此,润滑油 管线在运行5万Km应清洗一次。 (4)检修发动机时千万不要让杂物进入增压器, 以防损坏转子。 (5)在每次二级保养时,注意检查增压器的运转 情况,发动机停车后用听针听,转子靠惯性应运转一 分钟一上。拆卸增压器修理时应注意不要碰撞损坏叶 轮。如需要更换叶轮,应作动平衡实验。 (6)长期停机的柴油机,在重新起动之前,一定 要拆下增压器进油管,从进油口倒入适量的干净润滑 油,对其进行预润滑,否则,因缺油会使增压器早期 损坏。
1.凸轮轴和正时齿轮
凸轮轴轴向限位装置
将厚壁衬套装到图示位置
正时齿轮系的传动及正时记号
3.推杆和摇臂
NT855型柴油机推杆是一个中空的钢杆,使往复 惯性力减小,其上端有凹窝,顶在摇臂后端调整螺 丝的圆头上,推杆的下端是圆头,坐落在随动臂上 的凹坑里。 摇臂、摇臂轴及摇臂室
4.丁字压板(又称十字头或气门桥)
㈢气门叠开与气门重叠角
由于进气门在上止点前即开启,而排气门在上止 点后才关闭,在这一时间内进、排气门同时开启,这 种现象称为气门叠开。进、排气门同时开启过程对应 的曲轴转角称为气门重叠角,其大小为α+δ。
由于新鲜气流和废气流都有各自的流动惯性,在 短时间内不会改变流向,不会出现废气倒流入进气道 和新鲜气体随废气一起排出的现象。相反,进入气缸 内部的新鲜气体可增加气缸内的气体压力,有利于废 气的排出。但气门重叠角必须选择适当,否则会出现 气体倒流现象。
7、增压器的正确使用和保养:
进入涡轮机端的温度在600℃左右, 增压器 转子以80000r/min高速旋转,为了保证增压器的 正常工作。使用中应注意: (1)发动机起动以后,特别是在冬季,应怠 速运转几分钟,千万不能猛轰油门,以防损坏 增压器油封。 (2)熄火前,发动机也应怠速运转几分钟, 让发动机、增压器转子的转速降下来以后再熄 火。突然熄火,机油泵不泵油,增压器转子在 惯性作用下仍在高速运转,造成干磨擦损坏轴 承。
为避免共振,NT855型、F6L912型柴油机 采用钢丝直径较粗的弹簧,使弹簧的固有频率 提高,避开气门弹簧的强迫振动频率; WD615.67型柴油机采用两个刚度不同的弹 簧一起工作,互相干扰达到避免共振的目的, 同时为避免折断弹簧卡入完好的弹簧,两根弹 簧的螺旋方向相反。
㈡气门传动组
NTA855型柴油机气门传动组由凸轮轴及 其驱动装置。包括随动臂、推杆、摇臂和摇 臂轴及丁字压板等组成。 F6L912型 和WD615型柴油机气门传动组 无随动臂和丁字压板,有挺杆。
密封装置:由油封总成、气封环等组成。压气 机端的密封装置主要是密封压气机内高压空气和防 止油腔的机油进入压气机。涡轮端密封装置是防止 高温废气进入油腔,确保机油质量。
润滑系统与冷却系统:康明斯柴油机的增压器 用机油冷却和润滑,机油通过轴承壳进行循环。
采用浮动轴承的原因是:当增压器转速超过 4000r/min时,如采用非浮动轴承,则轴表面与轴承 内表面间的滑动速度是相当高的,轴承很容易磨损, 采用浮动轴承时,用铅锡合金制作的轴承装在轴 承壳内,而转动的轴支撑在轴 浮动轴承示意图 承内作高速旋转。轴承与轴之 间、轴承与轴承壳之间均有间 隙,具有压力的润滑油从轴承 壳的上部的管接头进入轴承内、 外间隙。在柴油机运转过程中, 在轴承的内、外间隙中均形成 油膜,起着支撑的作用。
㈣ 空气中间冷却器
空气中间冷却器,是将增压后的空气在进 入气缸前进行中间冷却的装置,简称中冷器。
中冷器的冷却介质有:水、机油和空气。与 此相应的有水对空、油对空、空对空中冷系统三 种类型。
NTA855型柴油机中冷器采用的是水对空中冷类型。
中冷器分解图
具有横向螺钉的中冷器
㈤ 消声器
作用:降低从排气管排出废气的温度和压力,以 减小噪声并消除废气中的火焰和火星。 工作原理:消耗废气流的能量,消除气流的压力 波动。
㈡进气预热装置
WD615.67型柴油机采用火焰式起动预热装置。
㈢废气涡轮增压器
在康明斯柴油机型号中,凡有“T”字的都表示该 型号柴油机配装了废气涡轮增压器。
1.增压器的工作原理
增压器由涡轮机和压气机两部分组成。涡轮机 的进口与柴油机的排气管相连接,压气机的出口与 柴油机的进气管相连。由于柴油机排除的废气仍有 一定能量,便驱动废气涡轮旋转,涡轮机又带动压 气机旋转,压气机对吸进的空气进行压缩,使密度 提高,提高了进气压力,增加了充气量,以提高柴 油机功率。
涡轮增压器系统示意图
2.康明斯柴油机废气涡轮增压器的构造 废气涡轮 增压器除了涡 轮机和压气机 外,还有支撑 装置、密封装 置、润滑系统 和冷却系统。
T—18A型废气涡轮增压器构造
涡轮机部分:由涡轮叶轮及轴、涡轮壳等组成。 压气机部分:由压气机叶轮、压气机壳等零件 所组成。 支撑装置:由装在中间壳中的分别靠近空气压 缩机端和涡轮端的轴承、护板、止推盘等组成。
