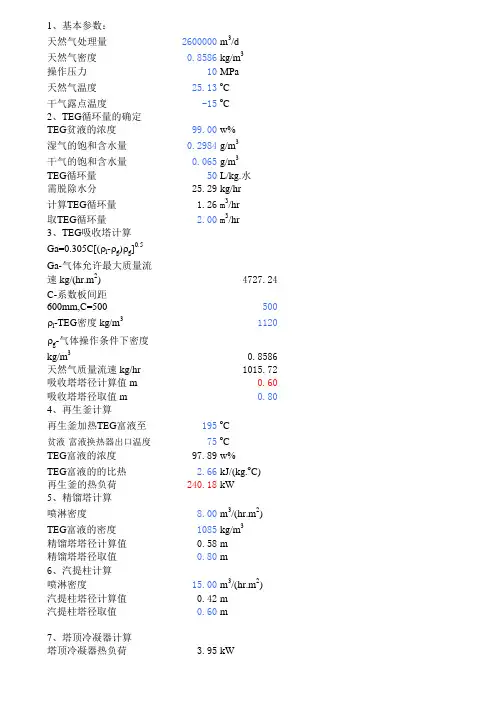

三甘醇脱水计算

1、基本参数：

天然气处理量2600000m3/d

天然气密度0.8586kg/m3

操作压力10MPa

天然气温度25.13o C

干气露点温度-15o C

2、TEG循环量的确定

TEG贫液的浓度99.00w%

湿气的饱和含水量0.2984g/m3

干气的饱和含水量0.065g/m3

TEG循环量50L/kg.水

需脱除水分25.29kg/hr

计算TEG循环量 1.26m3/hr

取TEG循环量 2.00m3/hr

3、TEG吸收塔计算

Ga=0.305C[(r l-r g)r g]0.5

Ga-气体允许最大质量流速 kg/(hr.m2)4727.24

C-系数板间距600mm,C=500500

r l-TEG密度 kg/m31120

r g-气体操作条件下密度 kg/m30.8586

天然气质量流速 kg/hr1015.72

吸收塔塔径计算值 m0.60

吸收塔塔径取值 m0.80

4、再生釜计算

再生釜加热TEG富液至195o C

贫液-富液换热器出口温度75o C

TEG富液的浓度97.89w%

TEG富液的的比热 2.66kJ/(kg.o C)

再生釜的热负荷240.18kW

5、精馏塔计算

喷淋密度8.00m3/(hr.m2)

TEG富液的密度1085kg/m3

精馏塔塔径计算值0.58m

精馏塔塔径取值0.80m

6、汽提柱计算

喷淋密度15.00m3/(hr.m2)

汽提柱塔径计算值0.42m

汽提柱塔径取值0.60m

7、塔顶冷凝器计算

塔顶冷凝器热负荷 3.95kW

TEG富液25.1327.49o C 水蒸气100.00100o C

74.8772.51

对数平均温差73.68o C

总传热系数80W/(m2.o C)

换热面积0.67m2

8、汽提气量的计算

汽提气量取值10m3气/m3TEG

汽提气量计算值20.88m3/hr

汽提气量取值35.00m3/hr

9、贫液-富液换热器计算

贫液-富液换热器热负荷79.52kW

TEG富液27.4975.00o C TEG贫液146.95195o C

119.46120.00

对数平均温差119.73o C

总传热系数90W/(m2.o C)

换热面积7.38m2

10、TEG循环泵

TEG流量 m3/hr 2.00

TEG密度 kg/m31120

TEG进口压力 MPa0.110

轴功率 kW19.79

电机功率 kW26.38效率h0.75

11、TEG储罐

储存时间3hr

TEG储罐有效容积6m3

以长径比4计算直径 1.31m

TEG储罐直径 1.60m

TEG储罐筒体长度 3.51m

12、TEG贫液泵

TEG流量 m3/hr 2.00

TEG密度 kg/m31120

TEG贫液泵扬程 m50

轴功率 kW 1.10

电机功率 kW 1.46效率h0.75
