升降滑升门说明书样本

滑升门手册与维护

标准的墙轨和屋顶轨道。使用范围：门洞口上方有常规净空高度
4. CL：低提升配件短的墙轨道，加长的屋顶轨道。使用范围：门洞口上方有限的净空高
度。
2. SHB：高提升配件加长墙轨道/较高安装的屋顶轨道。使用范围：门洞口上方高于常规的净空
高度。
加强筋
较宽的门，带多个窗户的门或通行小门，通过在门扉内侧加装金属型材加强筋的方法加固。这种加固（桁架结构）是为了减小由于风载荷，温差，或在门完全开启时因门扉重量所引起的门的变形。
tracks (depending on hardware type) 3. Balancing packages on shaft
PLEASE NOTE! Crawford cannot assume responsibility for any faults or accidents which may occur as result of failure to comply with the given instruction.
4. CL：In the low lift hardware, the balancing shaft is placed in the rear end of the roof tracks on beam.
Seals
For reasons of thermal economy and environment it is important that gaps between the walls, door leaf and the door sections are well sealed. Crawford‘s industrial doors are therefore provided with several different types of seals. Top seal Wider insulated doors are provided with a flexible top seal. It seals efficiently even when the door leaf bends, in response to indoor and outdoor temperature differences or wind load

1、2层滑升门说明书

FB120车库门机内的许多车库门开门机稳定性比较差的毛病，由专家对机器外形及各项使用性能进行了充分的论证，集智能化，数字化，人性化的设计理念为一身，采用先进的微电脑控制技术，具备外形时尚美观、自动记忆、柔性控制、自动关门、自动照明、遇阻回退、红外保护等多种功能特点。

FB120车库门机说明书下载内部结构图FB120C型导轨FB120型导轨外形尺寸及安装效果图配套产品背面与导执安装位置自动记忆行程装置限位装置无需行程开关，采用微电脑芯片自动记忆门体的位置，门体的位置调整方便精确可靠。

遥控、电动、手动等多种控制方式可实现摇控，电动及手动等多处控制方式。

良好的柔韧性控制可以达到慢启动和慢停止的功能，使门体的运行更加平稳。

先进的滚动编码遥控技术可以达到具有良好的保密性能，一个发射器可别控制四扇门，方便携带。

轻巧的遇阻回退功能在关门过程中，门体自动开启；在开门过程中，门体遇到障碍时，门体所受的阻力很小即可实现上述功能，确保人身的安全。

自动关门功能当您不小心出门后忘记了关门，不要着急，机器会在开门到位自动关闭大门，确保您的财产安全。

自动的开关门照明功能当门体运动时，机器内部的照明灯会自动打开，并在门体停止运动后钟自动熄灭。

多种外置设备接口如红外保护装置接口，直流出接口。

技术参数FB120FB200电源输入: 220V AC±10% 50HZ220V AC±10% 50HZ电机: 24V DC 100W 24V DC 120W照明灯工作时间: 3分钟3分钟工作温度: -20~70℃-20~70℃湿度: <90% <90%开关门力量: 600N 1000N工作频率: 433.92MHZ 433.92MHZ编码方式: 滚码滚码遥控器电源: 23A 12V 23A 12V照明灯: 220V 15W 220V 15WCK-L/600型车库门机国内的许多车库门开门机稳定性比较差的毛病及各项使用性能进行了充分的论证计理念为一身动记忆、柔性控制、自动关门、自动照明、遇阻回退、红外保护等多种功能特点。

玛克逊升降门操作手册说明书

m unfolded
and raised to bed level, check if the outboard edge of platform is level or rises up to 1” above bed level (YES illustration). If the outboard edge of platform looks like the YES illustration, you can operate Liftgate. If the outboard edge of platform is below level line and platform looks like the NO illustration, do not operate the Liftgate. (See NOTE at beginning of the DAILY OPERATION CHECKS.)
2. Do not exceed rated load capacity of the Liftgates, which is 2500 lbs. for the GPT-25, 3000 lbs. for the GPT-3, 4000 lbs. for the GPT-4, and 5000 lbs. for the GPT-5.
DOCK BUMPER
LIFT CYLINDER PARALLEL
ARM PLATFORM
WEDGE FLIPOVER
SADDLE PLATFORM OPENER
CONTROL SWITCH
MAIN FRAME
TORSION SPRING
PUMP ASSY (COVER IS SHOWN)
LIFT ARM
M-08-03 REV. A

342工业滑升门部分技术手册

A Company in the Cardo Group2005年5月阔福342工业滑升门工作原理：平衡系统（弹簧或配重）平衡门体的重量，通过外力（电机的扭力或手动拉力）来改变这个平衡，使门体在轨道内滑动。

平衡系统门板轨道A Company in the Cardo Group2005年5月阔福342工业滑升门各个部件名称：（注：因为门的安装及控制方式不同，有不同的部件，但主要部件名称都是相同的。

）请了解各个部件的名称，在与阔福沟通或参阅阔福资料的时候将会有极大的方便。

阔福342工业滑升门基本的技术参数：➢最小尺寸：2000X1500➢最大尺寸：8000X5500（弹簧平衡）*1➢表面材料：0.5mm厚的压花钢板铝板。

20微米厚的复合聚脂漆涂层，颜色可选➢门板厚度：42mm➢门板高度：500mm➢门板中间填充48kg/m3的无氟聚氨温发泡材料，含固定螺丝用钢带*2➢门板重量：铝门板10kg/m2钢门板16kg/m2 *3➢密闭性：2.5m3/m2/h(50P的压力下），最小可达到0.43m3/m2/h➢保温性：钢板门U值为0.84W/m2/℃，铝板门U值为0.9W/m2℃。

通过门板的U值为0.4W/m2 ℃➢抗风压：450N/M 2。

➢安全性：防弹簧断裂装置（SBD门标准配置），防钢丝绳断裂装置（CBD 选配），门底部安全防夹装置（电动门标准配置）。

*1 如果用配重平衡，门的尺寸可以做的更大。

*2 在门板边缘部分埋装有1mm厚的加强钢带，所有门板的铰链部分（如折页、支架等）的固定螺丝都是固定在此钢带上的。

*3 此重量为实际门体的重量（包括所有门板上的五金件）。

342工业门的门板结构：阔福342工业门门板特有的结构使门有优良的保温、密封、隔音性能。

门板中间密封门板外板（压花铝板或压花钢板内部加强钢带（固定螺丝用）彩光窗（可选）窗框抗风压加强型材（如需要）保温层（无氟聚胺脂）门把手底部型材底部密封342工业门可选部分：➢通行小门通行小门的选择，可以大大减少大门的使用频率，延长大门的使用寿命。

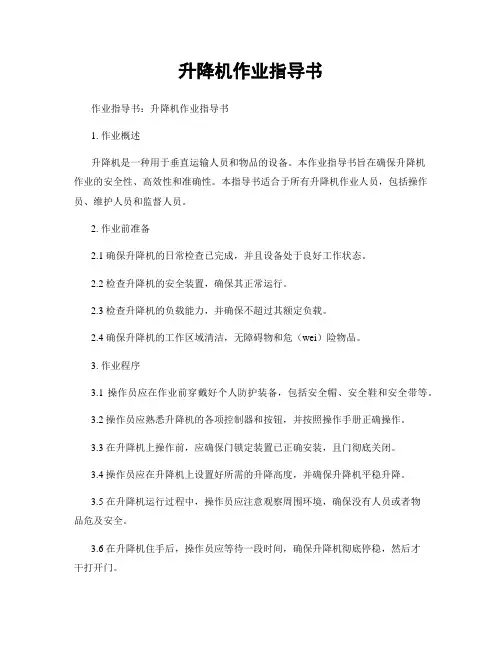

升降机作业指导书

升降机作业指导书作业指导书：升降机作业指导书1. 作业概述升降机是一种用于垂直运输人员和物品的设备。

本作业指导书旨在确保升降机作业的安全性、高效性和准确性。

本指导书适合于所有升降机作业人员，包括操作员、维护人员和监督人员。

2. 作业前准备2.1 确保升降机的日常检查已完成，并且设备处于良好工作状态。

2.2 检查升降机的安全装置，确保其正常运行。

2.3 检查升降机的负载能力，并确保不超过其额定负载。

2.4 确保升降机的工作区域清洁，无障碍物和危（wei）险物品。

3. 作业程序3.1 操作员应在作业前穿戴好个人防护装备，包括安全帽、安全鞋和安全带等。

3.2 操作员应熟悉升降机的各项控制器和按钮，并按照操作手册正确操作。

3.3 在升降机上操作前，应确保门锁定装置已正确安装，且门彻底关闭。

3.4 操作员应在升降机上设置好所需的升降高度，并确保升降机平稳升降。

3.5 在升降机运行过程中，操作员应注意观察周围环境，确保没有人员或者物品危及安全。

3.6 在升降机住手后，操作员应等待一段时间，确保升降机彻底停稳，然后才干打开门。

3.7 升降机作业结束后，操作员应关闭电源，清理工作区域，并将升降机归位。

4. 安全注意事项4.1 操作员应严格按照操作手册和安全规程进行操作，不得擅自改变升降机的工作方式。

4.2 操作员应定期接受培训，了解最新的安全操作规程和紧急情况处理方法。

4.3 操作员在作业过程中应保持警觉，不得分散注意力或者进行其他与作业无关的活动。

4.4 在升降机上作业时，操作员应站在稳定的位置，并确保身体平衡。

4.5 操作员应遵守升降机的额定负载要求，不得超过其承载能力。

4.6 操作员应定期检查升降机的安全装置和紧急停机按钮，确保其正常运行。

4.7 在紧急情况下，操作员应即将按下紧急停机按钮，并采取相应的紧急救援措施。

4.8 操作员应及时上报升降机故障或者异常情况，并等待维修人员的处理。

5. 维护保养5.1 升降机的维护保养应按照操作手册和创造商的要求进行。

大汉施工升降机说明书2014.8.30

2
施工升降机使 ........................................... 28 4.3.7 安装地面围栏门 ................................................. 28 4.3.8 安装电缆卷筒 ................................................... 29 4.3.9 传动体与吊笼连接 ............................................... 29 4.3.10 继续接高 4 节标准节 ............................................ 29 4.3.11 继续接高标准节至安装高度 ...................................... 31 4.3.12 安装电缆滑车 .................................................. 31 4.4 升降机的坠落试验 ................................................. 32 4.4.1 需做坠落试验情况 ............................................... 32 4.4.2 安全器的检测 ................................................... 32 4.4.3 坠落试验 ....................................................... 33 4.4.4 安全器的复位 ................................................... 34 4.5 升降机的拆除 ..................................................... 35

升降机使用说明介绍模板之欧阳歌谷创编

物流输送线欧阳歌谷（2021.02.01）升降机使用说明书基信机械有限公司开机前的准备1.检查电源电压为3相4线制,380V,50Hz,无缺项;2.确认输送系统井口输送线与提升机的井口处及提升机上端倒料处无不安全情况(对设备和人体)存在;3.确认控制柜,操作箱上的紧急停止开关操作头处于旋出位置,还需确认上位机未给出急停信号;4.确认各光电开关没被遮挡;5.检查确认后,方能进行下述操作.电源操作1.合上控制柜上隔离开关QFO 为ON位置,接通给系统总电源;2.按压绿色启动开关，设备进入工作待机状态。

;控制流程1.选择运行方式:将现场操作箱上的手动/自动选择开关置手动位置,为手动方式;置自动位置,为自动方式.(注:在系统运行过程中切换手/自动运行方式时,系统会自动停机,再次启动系统需重新开机).2.运行操作:1)手动运行操作:当运行方式选择为手动运行模式时,按压升降机控制柜上的启动按钮,现场电柜上绿色运行指示灯亮。

系统手动启动完成,即可进行以下的手动操作.以下各手动操作按钮均为点动式;即按下相关点动按钮,相关动作运行;释放相关点动按钮,相关动作停止.◆手动进物料操作:在升降机内物料小车处于下层平层位置且物料小车上没有输送物(入料进限光电开关X4都没有被遮挡时),按压操作箱上的手动进料按钮,升降机内物料小车正转运行,若一直按压着手动进料按钮,则一直将输送物料送至箱内至进限位后停止.◆手动上升操作:在升降机不在上限位置,按压操作箱上的手动上升按钮,送料小车即上升,若一直按着手动上升按钮,则轿厢连续上升至上升到上限位置停止.◆手动出料操作：在升降机内物料小车处于下层平层或上层平层位置，按压操作箱上的手动出料按钮，升降机内物料小车反转运行，若一直按压着手动出料按钮,则一直将物料输送到升降机外的工作平台。

（2)自动运行操作:当运行方式选择为自动运行模式且满足自动运行条件---升降机处于下平层位(入料进限光电开关X4都没有被遮挡时),按压升降机控制柜上的启动按钮,现场电柜绿色运行指示灯长亮，系统自动启动完成,即可进行以下的自动运行操作,注:若不满足自动启动条件启动自动运行时,系统不会自动启动,同时红灯闪烁，塔灯声讯报警器鸣响报警,提示未满足自动条件,此时需转换为手动模式启动,手动运行系统以满足自动启动条件后再启动自动运行模式.◆系统自动启动后,此时在现场上料人员可以放进规定尺寸内的物料.,输送系统则将上料人员放上的物料自动送入升降机小车内限位（物料尾部脱离升降机进料口保护光栅时）→升降机小车上升→上升到上限平层位后停止上升→物料小车正转将物料传送出去到工作台→当物料脱离小车内进限位后停2秒→升降机内小车下降到下限平层位置，如此循环进行.◆停机◆自动模式运行中停止: 在电柜上的绿色塔灯为点亮状态时,（1）按压控制柜上货操作箱上的停止按钮,在升降机内小车升降运行到下限平层时，电柜上的运行绿色塔灯熄灭,黄色塔灯长亮，即实现系统的自动模式运行中停机.◆自动模式原点停止: 在电柜上的绿色塔灯为长亮状态时,（1）按压控制柜上的停止按钮,电柜上的运行绿色塔灯熄灭,黄色塔灯长亮，即实现系统的自动模式原点停止机.◆电源解除: 选择控制柜上的空气开关旋钮为OFF位置,解除设备电源.异常停机◆紧急停止:当设备运行中出现对人体及设备构成危害时,应立即安县现场操作箱上货控制柜上的紧急停止按钮,设备停止运行,进入紧急停止状态;故障排除后,先将紧急停止按钮操作头拔出,按压5秒升降机电控柜上的绿色启动按钮进行复位,紧急停止状态解除后,再启动系统。

升降机使用说明介绍模板之欧阳体创编

物流输送线升降机使用说明书基信机械有限公司开机前的准备1.检查电源电压为3相4线制,380V,50Hz,无缺项;2.确认输送系统井口输送线与提升机的井口处及提升机上端倒料处无不安全情况(对设备和人体)存在;3.确认控制柜,操作箱上的紧急停止开关操作头处于旋出位置,还需确认上位机未给出急停信号;4.确认各光电开关没被遮挡;5.检查确认后,方能进行下述操作.电源操作1.合上控制柜上隔离开关QFO 为ON位置,接通给系统总电源;2.按压绿色启动开关，设备进入工作待机状态。

;控制流程1.选择运行方式:将现场操作箱上的手动/自动选择开关置手动位置,为手动方式;置自动位置,为自动方式.(注:在系统运行过程中切换手/自动运行方式时,系统会自动停机,再次启动系统需重新开机).2.运行操作:1)手动运行操作:当运行方式选择为手动运行模式时,按压升降机控制柜上的启动按钮,现场电柜上绿色运行指示灯亮。

系统手动启动完成,即可进行以下的手动操作.以下各手动操作按钮均为点动式;即按下相关点动按钮,相关动作运行;释放相关点动按钮,相关动作停止.◆手动进物料操作:在升降机内物料小车处于下层平层位置且物料小车上没有输送物(入料进限光电开关X4都没有被遮挡时),按压操作箱上的手动进料按钮,升降机内物料小车正转运行,若一直按压着手动进料按钮,则一直将输送物料送至箱内至进限位后停止.◆手动上升操作:在升降机不在上限位置,按压操作箱上的手动上升按钮,送料小车即上升,若一直按着手动上升按钮,则轿厢连续上升至上升到上限位置停止.◆手动出料操作：在升降机内物料小车处于下层平层或上层平层位置，按压操作箱上的手动出料按钮，升降机内物料小车反转运行，若一直按压着手动出料按钮,则一直将物料输送到升降机外的工作平台。

（2)自动运行操作:当运行方式选择为自动运行模式且满足自动运行条件---升降机处于下平层位(入料进限光电开关X4都没有被遮挡时),按压升降机控制柜上的启动按钮,现场电柜绿色运行指示灯长亮，系统自动启动完成,即可进行以下的自动运行操作,注:若不满足自动启动条件启动自动运行时,系统不会自动启动,同时红灯闪烁，塔灯声讯报警器鸣响报警,提示未满足自动条件,此时需转换为手动模式启动,手动运行系统以满足自动启动条件后再启动自动运行模式.◆系统自动启动后,此时在现场上料人员可以放进规定尺寸内的物料.,输送系统则将上料人员放上的物料自动送入升降机小车内限位（物料尾部脱离升降机进料口保护光栅时）→升降机小车上升→上升到上限平层位后停止上升→物料小车正转将物料传送出去到工作台→当物料脱离小车内进限位后停2秒→升降机内小车下降到下限平层位置，如此循环进行.◆停机◆自动模式运行中停止: 在电柜上的绿色塔灯为点亮状态时,（1）按压控制柜上货操作箱上的停止按钮,在升降机内小车升降运行到下限平层时，电柜上的运行绿色塔灯熄灭,黄色塔灯长亮，即实现系统的自动模式运行中停机.◆自动模式原点停止: 在电柜上的绿色塔灯为长亮状态时,（1）按压控制柜上的停止按钮,电柜上的运行绿色塔灯熄灭,黄色塔灯长亮，即实现系统的自动模式原点停止机.◆电源解除: 选择控制柜上的空气开关旋钮为OFF位置,解除设备电源.异常停机◆紧急停止:当设备运行中出现对人体及设备构成危害时,应立即安县现场操作箱上货控制柜上的紧急停止按钮,设备停止运行,进入紧急停止状态;故障排除后,先将紧急停止按钮操作头拔出,按压5秒升降机电控柜上的绿色启动按钮进行复位,紧急停止状态解除后,再启动系统。

电动升降机的使用说明书

电动升降机的使用说明书1、电动升降机应有专人定期维护保养。

操作人员应经常检查各部位的润滑情况，及时加注润滑油，防止出现干摩擦。

2、工作前须先认真检查平台的电器系统、液压系统和机械系统是否正常，重点检查螺丝连接是否可靠，液压管路元件有无泄漏，电线接点有无松脱、破损等情况；并将电动升降机上下空载试行数次，检查有无故障和不正常现象，还须注意平台台面停层站准确度、水平度有无显著不正常的差距。

3、电动升降机严重超载。

所运货物应安放均衡，不能过于偏心和靠近笼门，且要采取相应的防动措施，防止货物在运动中滑动；操作人员应负责监督平台运输的物品在台面上尽可能的分布均匀防止偏载，并禁止超载运行。

4、升降时必须确认在升降范围内无其他物体阻挡后，才可升降。

工作前将防护栏两端的活动门关牢，插上插销后起动，严禁在防护栏活动门敞开情况下工作。

5、电动升降机严禁装运超长物件和易燃、易爆、有害液体等危险物品和禁止在升高时人员攀爬以及人为摇晃。

6、货物面积达到平台面积的4/5时，严禁载人。

7、进入电动升降机，严禁在内跳跃、嬉戏打闹、随意走动，严禁将身子探出，物品严禁超出平台围栏。

8、操作人员在电动升降机工作中严禁离开岗位和对平台进行揩拭、润滑或者修理工作。

当工作完毕后，应切断电源。

9、电动升降机在使用过程中不得任意改变运行方向，不得忽开忽停；正常行驶中，禁止中途停车，如遇特殊情况可中途停止平台。

10、平台发生故障或者有失正常工作时，应立即通知检修人员修理，如发现有危险性或可能造成人身机械事故时，应立即停用，切断总电源，报告设备管理部门，待修复并进行详细检查后才可使用，严禁带故障运行；电动升降机进行检修、维修时必须关闭电源，并有安排监护人，需要进入电动升降机下方工作时，必须设置支撑装置，避免平台下落。

11、电动升降机停用后，必须将平台降落到最底层基地，拉断电源，上层安全护栏必须关闭。

IAS-II使用手册

轴驱工业门开门机 IAS-II使用手册中美合资大连玛斯特门业有限公司大连百得门控设备厂目录一、技术特性 (1)二、安装与调试 (2)三、开门机的电器原理图 (4)四、保养与维修 (4)IAS-II工业滑升门开门机使用说明书一、技术特性1、电机特性工作类型：………………间歇工作制额定功率：………………1/2马力额定电压：………………～220V（±10%）50H Z额定电流：………………2.3A，瞬间最大（反弹）电流：约6.5A2、电气特性控制电压：………………直流24VDC控制开关：………………三键控制（开、关、停）无线遥控： (30)3、机械特性行程调节：………………门最高7米/23英尺减速装置：………………第一级：皮带传动；第二级：链轮传动；第三级:链条输出转速：………………65.4rpm/min门运行速度：……………约9.4cm/s手动链轮倒链：…………分左型、右型4、安全特性a、～24V AC低压控制b、遇阻力自动反弹装置（选件：气感、红外线、雷达等）c、电气过流、过热、过限位保护d、机械过载保护5、使用范围：20㎡及其以下门体6、使用环境：温度: -20℃～+40℃相对湿度:≤70%7、重量与尺寸悬挂重量：36～50kg二、安装与调试1、现场准备安装开门机的墙或安装表面必须能够提供足够的支撑，且必须达到如下要求。

a、必须保证开门机支架与开门机之间的连接牢固，防止松动、滑动。

b、保证有一个水平基面。

c、保证开门机驱动轴与门的扭簧平行，开门机固定牢靠。

2、安装IAS系列开门机的输出轴左有对称，因此开门机可以选择左侧和右侧安装，并可以选择垂直或水平安装方式。

安装之前，确认门体安装平衡，且平滑运行。

根据现场情况，参照下面的插图和说明进行安装。

a、在墙壁上安装开门机通常开门机安装在扭簧轴的下方，尽可能靠近门边。

开门机输出轴与扭簧的最佳距离为305m m～380mm之间。

参照图1。

b、支架或托板上的安装开门机也可以安装在扭簧轴的上方，也可以安装其下方。

升降滑升门说明书

工业滑升门使用维护说明书服务电话：通用安全准则1）安装产品前请仔细阅读该细则。

2）强烈要求遵循这些为人生安全考虑的细则，不正确的使用产品将给自己及他人带来严重的伤害！3）不会对任何不正确的使用或不是按指定使用造成的损害负责。

4）不要把易燃、易爆物品堆放在门的边缘，以免电器动作火花造成危险！5）不会对在安装中没有遵照技术标准而引起的安装失败或任何在使用中的变形负责。

6）在执行任何操作前，必须关掉系统的总开关。

7）用户需提供一个电源漏电保护开关，跳闸电流为0.03A（漏电流）或电力系统已经有相应的漏电保护系统。

8）在门体运动过程中，不要让小孩或动物站在产品附近。

9）不要让小孩拿到遥控器和任何控制装置。

自动系统可能会被意外启动。

10）最终用户必须避免个人去维修和调整自动化装置。

这些操作只能有授权的有资格的安装工程师来进行。

11）最终用户在使用前应由安装工程师讲解正常使用方法和常用注意事项。

使用注意事项！工业滑升门是一种大型、重型机械，在弹簧扭力的作用下运动，如不正确操作可能会造成严重的伤害事故，为了人员和物料的安全，请根据下述内容正确操作此门1、安装工业滑升门的安装具有很强的专业性，必须由生产厂商按严格的程序进行安装才能使门运行安全、顺畅。

门体和提升装置的安装不当会导致部件坠落和严重的伤亡事故。

2、电动开门在使用电动操作前，必须由专业人员将工业滑升门调试至正常状态。

整扇门必须在操作人员的观察范围内才能使用电动开门。

正确的使用控制器，并注意在门体的运行范围内不得有任何障碍物。

门体在运行（上升和下降）时，严禁站在门下或穿越门洞。

确定门完全关闭后方可离开。

不要猛力敲打控制器，以免控制器产生故障。

一、提升方式示意图：根据门洞尺寸和门楣高度的不同，可提供多达6种不同的提升方式，使工业门的设计、安装更贴合门洞的要求。

H=门洞宽； h＝门楣高； Hn＝净可通过高度二、门整体示意图：工业滑升门的主要结构及配如下图：1、立轨10、弹簧19、顶部门板28、钢丝绳2、立轨固定角板11、弹簧防断裂装置20、采光窗（选配）29、钢丝绳防断裂装置3、横轨12、紧簧座SBR21、中部门板30、底部封边4、横轨固定角板13、紧簧座WS22、合页31、通风窗（选配）5侧部密封条14、工业门开门机23、底部门板32、中部封边6、门轴15、开门机控制盒24、大把手33、顶部封边7、连轴器16、缓冲器25、底部封门槽34、顶部密封条8轴固定座17、滑轮26、底部密封条35、顶部封门槽9、鼓轮18、滑轮固定座27、底部滑轮36、遥控接收装置（选配）三：工业滑升门的操作警告：必须指定专门的人员负责门的开、关及维护保养；在门运动时严禁人员，物品通过或静止于门下，以免发生危险；1，电动操作：1）电动控制开，关门，可使门进行开，关，并可使门停在正常开启高度内的任意位置。

升降机操作说明

操作说明书一.设备启动(1)合上控制柜里所有开关开,电源指示灯亮.(DC24V)(2)一二楼运行方式“自动/手动”选择开关调到“自动”，按主控柜面板上“启动”按钮或把一楼自“动/手动”选择开关先切换至“手动”,然后再切换到“自动”；运行指示灯间段闪烁,蜂鸣器间段3声蜂鸣后；系统处于自动运行状态。

(3)如不可启动,先查看主控柜面板上那个故障指示灯亮，相对应的解除故障后，按下复位按钮,直到蜂鸣器停止，再按启动按钮系统运行.二.设备停止(1)按“停止”按钮或把“自动/手动”选择开关切换至“手动”,系统自动停止运行。

三.系统急停(1)系统在自动运行状态下,如出现异常情况拍按“急停”按钮,设备立即停止运行，主控柜上相对应的指示灯亮并蜂鸣报警。

(2)设备异常停止后,先解开”急停”按钮,然后手动解除异常状况..(3)“急停”按钮分别在一楼手操盒上和二楼主控柜上各有一个。

四.系统复位(1)当”急停”拍下或其它故障发生时,解除异常后按下”复位”按钮,才可启动系统.五.变频器异常,(1)提升机,进/出口电机都由变频器控制.(2)当变频器异常,系统会停止运行, 主控柜上相对应的指示灯亮并蜂鸣报警。

(3)当变频器异常出现时，解决方法是把电控柜总开关拉下，然后再合上。

六.一楼堵料/二楼异常(1)二楼提升机里前后各有光电开关做保护，如果物品前后超出系统自动停止，二楼异常指示灯亮蜂鸣器会鸣叫；一楼如果物品没有拿掉，出口光电开关感应超时，就是一楼堵料升降机自动停止，出口光电开关物品拿掉升降机自动运行。

七.故障报警(1)系统出现急停,变频器异常,一楼异常，二楼异常蜂鸣器会鸣叫，电柜相对应指示灯会亮；解除故障报警首先把“自动/手动”选择开关切换至“手动”状态，然后按下“复位”按钮，直到蜂鸣器停止，再把“自动/手动”选择开关切换至“自动”状态按启动按钮系统运行。

八.手动状态(1) 当设备需检修或出现异常,人员需要进入,首先要把系统切换到“手动”状态，主控柜上有提升机运行选择开关和进口短线运行选择开关，分别是在手动状态下使用的。

移动式升降机使用说明书

移动式升降机操作说明书一、移动式升降机日常使用常识1、移动式升降机必须放置在坚实平坦的地面上，以防工作时倾斜。

2、按规定的额定载荷工作，严禁超载使用。

在紧急情况下，最多允许暂时超载10%。

3、圆形等易于滚动的物料，必须进行捆扎防护。

4、尽可能将货物均匀分布在台面中间。

在特殊情况下，允许偏载：纵向偏载的载荷不得超过1/3的额定负荷，横向偏载不得超过1/4的额定载荷。

偏载载荷必须远离台边约200毫米。

5、无载人保护的移动式升降机严禁载人。

载人用的升降平台都设有护栏和防裂阀。

防裂阀可防止油管破裂导致工作平台失控下降的事故6、按下“上升”或“下降”按钮，使工作平台升降。

7、移动式升降机工作时，防止手、足和衣服受到挤压。

8、如果工作平台不动，应立即停机进行检查。

9、如果升降机不起升，并且听见溢流阀有刺耳的噪音，应立即停机检查。

否则，油泵过热，会造成严重破坏。

溢流阀是用来保护机器和操作人员的安全的，不得任意调整。

10、只有当工作平台停止工作时，方可卸下货物。

以上为移动式液压升降机，升降高度可分为4，6，8，10,，12,，14,，16,，18米.二、移动式升降机的特点：1、移动式升降机有底座、臂架和工作台三部分组成。

底座采用相应强度钢板焊接而成；臂架为剪撑铰链式垂直升降。

2、设有升降机超载液压安全保护系统的剪叉式液压升降机,升降平台主体结构采用高强度锰钢矩形管制作，强度高，坚固耐用。

3、设有防止管路爆裂的防坠安全保护系统。

4、设有停电时应急下降的手控下降阀。

5、采用精磨的液压油缸体，进口密封件，保障油缸良好的密封性能。

6、移动式升降机配有手动液压装置，可在停电或无电源场所照常升降工作，并可加台面伸缩装置，在平台长度不足时可延伸至所需位置，从而提高工作效率。

7、移动式升降机防护栏高度在900MM-1200MM之间，客户可根据要求选择护栏高度。

三、移动式升降机图片四、移动式升降机规格：（表）型号载重量平台尺寸(长×宽)平台高工作高度外形(长×宽×高)设备净重五、移动式升降机《适用领域》：1、市政设施维修维护2、交通、电力高空作业3、小区高空维修维护4、电力高空架线5、交通监控维修维护6、工厂、企业高空维护7、小区物业高空作业及维修。
