光纤制造工艺
光纤的生产工艺流程
光纤的生产工艺流程
光纤的生产工艺流程是对原材料进行切割，清洗，拉制，包裹和编织。
1.原材料切割
光纤是由玻璃组成的，在光纤拉丝前必须先把玻璃原料进行切割成一定规格的光纤。
切割后的光纤可以用来制作芯径、纤芯直径和包层直径等规格，还可以用作连接器。
切好的光纤芯径和纤芯直径通常采用直径为3~5微米的多晶片来制造。
在整个生
产过程中，光纤切割是一个重要环节，如果没有准确地切出合适的芯径和纤芯直径，就不能得到合格的光纤。
2.清洗
光纤在生产过程中要经过多次清洗，这是因为在拉丝过程中会有一些杂质粘在纤芯上，这些杂质对光纤的性能有很大的影响。
这些杂质会吸收光纤内部的光能量，导致纤芯的折射率降低，从而使光纤纤芯对光线的吸收率变小，从而影响光传输性能。
因此，清洗是非常重要和必要的。
目前最常用的方法是用酸进行清洗。
3.拉制
— 1 —
对于拉制好的光纤芯径和纤芯直径要进行测量才能进行下一步工序。
测量方法有两种：一是用千分尺或游标卡尺测量；二是用光电管直接测量。
— 2 —。

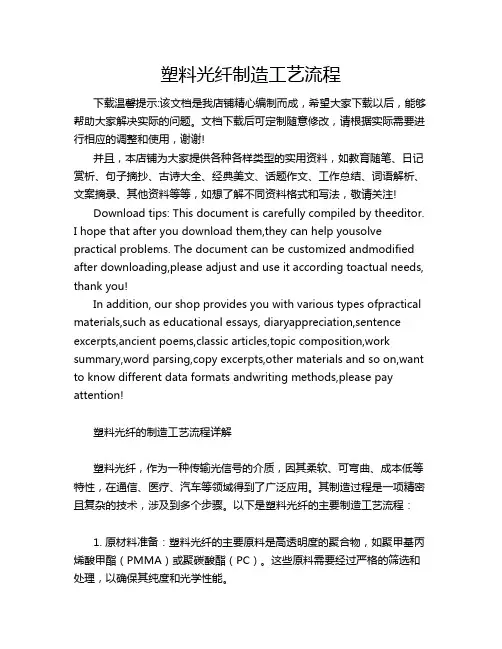

塑料光纤制造工艺流程
塑料光纤制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑料光纤的制造工艺流程详解塑料光纤，作为一种传输光信号的介质，因其柔软、可弯曲、成本低等特性，在通信、医疗、汽车等领域得到了广泛应用。
光纤制造工艺
(1)系统组成
OVD法工艺示意图
(2)工艺流程
1)沉积 OVD法的沉积挨次是先沉积芯层，后沉积包层，所用原料完全一样。 沉积过程首先需要一根母棒，如母棒用氧化铝陶瓷或高纯石墨制成，则 应先沉积芯层，后沉积包层，如母棒是一根合成的高纯度石英玻璃时， 这时只需沉积包层玻璃。 在OVD工艺中，氢氧火焰固定而靶棒边旋转边来回左右移动，然后， 将高纯度的原料化合物，如SiCl4，GeCl4等，通过氢氧焰或甲烷焰火炬 喷到靶棒上，高温下，水解产生的氧化物玻璃微粒粉尘，沉积在靶棒上。 正是靶棒沿纵始终回移动，才可以实现一层一层地沉积生成多孔的玻璃 体。光纤芯层和包层的沉积层沉积量满足要求时〔约200层〕，即到达 所设计的多孔玻璃预制棒的组成尺寸和折射率分布要求，沉积过程即可 停顿。通过转变每层的掺杂物的种类和掺杂量可以掌握折射率分布。
预制棒的外包层。
★ 由于光脉冲需经芯层传输，芯层剖面折射率的分布型式 将直接影响其传输特性，那么如何掌握芯层的折射率呢？
答：芯层折射率的保证主要依靠携带掺杂试剂的氧气流量 来准确掌握。在沉积熔炼过程中，由质量流量掌握器 调整原料组成的载气流量实现。
(3)优缺点 优点：①管内反响，杂质不简洁进入，易生成低损耗光纤；
一般状况下，SiCl4中可能存在的杂质有四类：金属氧化 物、非金属氧化物、含氢化合物和络合物。
其中金属氧化物和某些非金属氧化物的沸点和光纤化学试 剂的沸点相差很大，可承受精馏法除去，即在精馏工艺中 把它们作为高、低沸点组分除去。
然而，精馏法对沸点与SiCl4 〔57.6℃〕相近的组分杂质 及某些极性杂质不能最大限度的除去。例如：在SiCl4中对 衰减危害最大的OH-离子，大多有极性，趋向于形成化学键， 简洁被吸附剂所吸取，而SiCl4是偶极矩为零的非极性分子。 有着不能或者很少形成化学键的稳定电子构造，不易被吸 附剂吸附，因此，利用被提纯物质和杂质的化学键极性的 不同，选择适当的吸附剂，有效地选择性地进展吸附分别， 可以到达进一步提纯极性杂质的目的。
光纤生产流程及工艺流程
光纤生产流程及工艺流程光纤是一种用于传输光信号的高性能通信介质，其制造过程需要经过多个工艺步骤。
本文将详细介绍光纤的生产流程及工艺流程。
一、前期准备工作光纤的生产需要准备一些原材料和设备。
原材料包括二氧化硅、掺杂剂等。
设备包括拉制机、熔融炉、涂布机等。
在准备工作完成后，可以开始光纤的制造过程。
二、制备光纤前体棒将二氧化硅和掺杂剂粉末按一定比例混合，并通过熔融炉加热熔化。
然后，将熔融的物料注入拉制机中的石英坩埚，控制温度和拉速度，使其形成光纤前体棒。
光纤前体棒是光纤制备的基础材料。
三、拉制光纤将光纤前体棒放入拉制机中，通过加热和拉伸的方式，逐渐将光纤前体棒拉制成细长的光纤。
拉制过程中，要控制温度、拉速度和拉力等参数，确保光纤的质量和性能。
同时，还要进行在线监测和控制，及时发现和修复可能出现的缺陷。
四、涂覆光纤将拉制好的光纤通过涂布机进行涂覆。
涂布机会在光纤表面涂覆一层保护层，用于保护光纤，并提高其机械强度和耐用性。
涂覆过程需要控制涂布剂的喷涂厚度和速度，以及烘干温度和时间等参数，确保保护层的质量和性能。
五、光纤测试与检验制备好的光纤需要进行测试和检验，以确保其质量和性能达到要求。
常用的测试方法包括光学测试、机械测试和物理测试等。
光学测试主要包括衰减、插入损耗和模场直径等指标的测量。
机械测试主要包括抗弯曲、拉伸和挤压等强度测试。
物理测试主要包括热膨胀系数和折射率等参数的测量。
六、打包和交付测试合格的光纤经过打包处理，包装成卷状或束状，并进行标识和记录。
然后，按照客户订单和要求进行交付。
总结：光纤的生产流程及工艺流程包括前期准备工作、制备光纤前体棒、拉制光纤、涂覆光纤、光纤测试与检验以及打包和交付等步骤。
每个步骤都需要严格控制工艺参数，以确保光纤的质量和性能。
光纤的生产过程需要多种设备和测试仪器的配合，同时也需要专业的技术人员进行操作和监控。
通过对光纤生产流程及工艺流程的研究和改进，可以不断提高光纤的制造效率和质量，满足不断增长的通信需求。
拉丝工艺-光纤的制造
预制棒的预处理
预制棒
预制棒和把棒连接
氢氧焰
氢氧焰
拉丝塔工艺控制过程
拉丝塔主要部件介绍（送棒机构）
XY
1 手动控制盒可控制送棒机构可上 下左右移动 2 将预制棒向下送入拉丝炉内，目 测预制棒与拉丝炉的间隙。当发 现其偏离中心位置时，用手动控 制盒上的〔XY位置调整〕按钮进 行调整
拉丝塔各部件介绍（拉丝炉）
制造商
缺点
1. 原料要求纯度高 2. 沉积速率低 1. 原料利用率低 2. 折射率剖面不够精确 1.折射率剖面粗糙 2.原料利用率低
结论
擅长制造纤芯 擅长制造包层， 纤芯制造仅次 于 PCVD 擅长制造包层
1.折射率剖面粗糙 2.原料利用率低
擅长制造包层
外部化学气相沉积法（OVD）
OVD实物图
等离子体管内化学气相沉积法（PCVD）
拉丝操作步骤四（涂覆和加速）
1.涂覆开始和加速
5. 当二涂层直径测量仪显示光纤直径在220um以上时，用 手牵引光纤，将光纤挂线到舞蹈轮后到达收线机传动轮， 保持吸尘器在收线机A盘一侧继续吸引光纤 6. 按下控制柜上的[加速]按钮使速度提高到25m/min，同 时保持光纤的直径大约125±5µm，并继续升高炉温 2175ºC。 7. 启动第一次涂覆。确定气控柜上第一次涂覆CO2流量，确 定一次涂覆初始压力，确定气控柜上一次涂覆UV固化灯 氮气喷入和喷出流量. 8. 在电脑主操作面上的〔自动启动运行设定〕中选择〔一次 涂覆压力〕和〔二次涂覆压力〕为[自动]
炉内壁
预制棒 间隙要均匀
卡盘 预制棒 加热炉 退火管 纤径测量仪
拉丝操作步骤二（拉丝炉升温）
3. 拉丝炉升温
① ② ③ ④ 在拉丝炉退火管下放一铁桶，将底门关闭 打开拉丝炉的电源 在辅助牵引轮下放一铁桶 设定预制棒母棒长和母棒直径的数值。其中，母 棒长=（预制棒有效长度+263）mm ⑤ 设定下料温度。使用新预制棒时，下料炉温应设 定到2150ºC；拉过丝的旧棒下料炉温设定到 2100 ºC。确定拉丝炉氩气流量设定正确；确定 〔拉丝炉〕中的气压和冷却水的指示灯均为绿色。 ⑥ 确定拉丝炉升温前检查各项正常后，按下主控柜 [拉丝炉]〔开〕，拉丝炉开始升温
光纤光缆工艺技术
光纤光缆工艺技术光纤光缆工艺技术是指制造、安装和维护光纤光缆所使用的技术和方法。
光纤光缆是一种将光信号传输到远距离的重要通信介质，它广泛应用于通信、互联网、电视和其他各种领域。
下面将介绍光纤光缆工艺技术的主要内容。
首先，光纤光缆的制造工艺是光纤光缆工艺技术的基础。
光纤光缆的制造主要分为以下几个步骤：光纤产线的制造、缆芯的制造和纤维覆盖。
光纤产线的制造是将原材料经过加工和拉丝工艺制造成光纤的过程，这个过程需要控制好加热温度和拉丝速度等参数。
缆芯的制造是将光纤包裹在保护层中，其中包括填充材料和强化材料。
纤维覆盖是将缆芯包裹在外层保护层中，通常使用聚乙烯或聚氯乙烯材料。
在整个制造过程中，需要严格控制每个步骤的质量和工艺参数，以确保光纤光缆的性能。
其次，光纤光缆的安装工艺是光纤光缆工艺技术的重要组成部分。
光纤光缆的安装一般分为室内和室外两种情况。
室内光缆的安装主要是将光缆穿过楼层、墙壁和楼梯等结构，需要使用合适的配件和工具进行固定和保护。
室外光缆的安装主要是将光缆埋入地下或架空，需要考虑到地形、环境和施工条件等因素，确保光缆的稳定性和安全性。
在安装过程中，需要遵循相关的安装规范和标准，以确保光纤光缆的可靠性和性能。
最后，光纤光缆的维护工艺是光纤光缆工艺技术的补充。
光纤光缆的维护主要包括保护和修复两个方面。
保护是指在安装完成后，采取措施防止光纤光缆受到损坏或破坏，如埋设光缆的保护措施和定期巡检光缆的状态等。
修复是指在光缆发生故障或损坏时，采取相应的措施修复光缆的功能和性能，如寻找故障点和更换受损的部分等。
在维护过程中，需要使用专业的工具和设备，并根据具体情况制定相应的维护计划和方法。
光纤光缆工艺技术的不断进步和发展，使得光纤通信系统的传输速度和带宽得到了大幅提升。
光纤光缆的制造、安装和维护工艺的不断改进，使得光纤光缆能够更好地适应不同环境和应用需求。
随着物联网、5G和云计算等新兴技术的发展，光纤光缆工艺技术将会继续发挥重要的作用，推动信息通信技术的发展和应用。
光通信工艺流程
光通信工艺流程
光通信工艺流程主要包括以下步骤：
１．光纤着色工艺：给光纤着上鲜明、光滑、稳定可靠的各种颜色，以便在光缆生产过程中和使用过程中能够很容易地辨认。
２．光纤二次套塑工艺：选用合适的高分子材料，采用挤塑的方法，在合理的工艺条件下，给光纤套上一个合适的松套管，同时在管与光纤之间，填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏。
３．成缆工艺：又称绞缆工艺，是光缆制造过程中的一道重要工序。
塑料光纤制造工艺流程
塑料光纤制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑料光纤制造工艺流程详解塑料光纤，作为现代通信和数据传输的重要媒介，其制造过程需要精细的工艺和严谨的技术。
光纤线生产工艺流程
光纤线生产工艺流程英文回答：The production process of optical fiber cables involves several steps. It begins with the manufacturing of the glass fiber, which is the core component of the cable. The glass fiber is made by melting silica and then drawing it into thin strands. This process is called fiber drawing.Once the glass fiber is made, it goes through a series of coating processes. The first coating is called primary coating, where a layer of protective material is applied to the fiber. This coating helps to protect the fiber from damage during handling and installation.After the primary coating, the fiber goes through a secondary coating process. This is where a thicker layer of protective material is applied to further enhance thefiber's durability and resistance to external factors like moisture and temperature changes.Once the fiber is coated, it is then assembled into a cable. This involves twisting the coated fibers together and adding additional protective layers such as strength members and jackets. The strength members provide extra support and protection to the fibers, while the jackets serve as the outermost layer of the cable, providingfurther protection against physical damage and environmental factors.After the cable is assembled, it goes through testing and quality control procedures to ensure its performance meets the required standards. This includes checking for any defects or inconsistencies in the fiber and cable, as well as conducting various performance tests to measure factors such as attenuation and signal transmission capabilities.Overall, the production process of optical fiber cables involves manufacturing the glass fiber, coating it with protective materials, assembling it into a cable, and conducting quality control checks. This ensures that thefinal product meets the necessary standards and provides reliable and efficient communication capabilities.中文回答：光纤线的生产工艺流程包括几个步骤。
生产光纤光缆工艺流程
生产光纤光缆工艺流程1、主要光缆的工艺流程如下：2、2、光纤着色工艺着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色，以便在光缆生产过程中和光缆使用过程中很容易地辩认光纤。
着色工艺使用的主要原材料为光纤及着色油墨，着色油墨颜色按行业标准分为12种，其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的，广电标准的色谱排列如下：本（白）、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿，信息产业部行业标准的色谱排列如下：蓝、桔、绿、棕、灰、本（白）、红、黑、黄、紫、粉红、青绿。
在不影响识别的情况下允许使用本色代替白色。
现本公司采用的色谱排列按广电标准进行，在用户要求时也可按信息产业部标准色谱排列。
在用户要求每管光纤数在12芯以上时，可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分。
光纤着色后应满足以下各方面的要求：1、着色光纤颜色不迁移，不褪色（用丁酮或酒精擦拭也如此）。
2、光纤排线整齐，平整，不乱线，不压线。
3、光纤衰减指标达到要求，OTDR测试曲线无台阶等现象。
光纤着色工艺使用的设备为光纤着色机，光纤着色机由光纤放线部分，着色模具及供墨系统，紫外线固化炉，牵引，光纤收线及电器控制部分等组成。
主要原理为紫外固化油墨经着色模具涂覆于光纤表面，经过紫外线固化炉固化后固定于光纤表面，形成易于分色的光纤。
使用的油墨为紫外固化型油墨。
3、光纤二套工艺光纤二次套塑工艺就是选用合适的高分子材料，采用挤塑的方法，在合理的工艺条件下，给光纤套上一个合适的松套管，同时在管与光纤之间，填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏。
二套工艺作为光缆工艺中的关健工序，控制的主要指标有：1、光纤余长控制。
2、松套管的外径控制。
3、松套管的壁厚控制。
4、管内油膏的充满度。
5、对于分色束管，颜色应鲜明，一致，易于分色。
光纤二次套塑工艺使用的设备为光纤二次套塑机，设备组成由光纤放线架，油膏填充装置，上料烘干装置，塑料挤出主机，温水冷却水槽，轮式牵引，冷水冷却水槽，吹干装置，在线测径仪，皮带牵引，储线装置，双盘收线及电器控制系统等组成。
光纤制造工艺教学课件
色差与标识错误
光纤着色与标识错误可能导致识别和管理困难。 应加强颜色和标识的管理，避免混淆。
05
光纤测试与包装
光纤测试方法与设备
剪断法
将待测光纤剪断，测量其反射 损耗或回波损耗。
拉曼散射法
利用拉曼散射测量光纤的内部 应力、折射率等参数。
测试与包装
对光纤进行性能测试和合格判 定，最后进行包装入库。
光纤制造的挑战与前景
技术创新
随着通信技术的发展，对 光纤制造技术的要求也越 来越高，需要不断进行技 术创新和升级。
成本控制
光纤制造过程中需要控制 成本，提高生产效率，以 满足市场需求。
市场需求
随着5G、物联网等技术的 普及，光纤市场需求将继 续增长，为光纤制造行业 带来更大的发展空间。
光纤制造工艺教学课件
目 录
• 光纤制造工艺简介 • 预制棒制备工艺 • 拉丝工艺 • 成缆工艺 • 光纤测试与包装 • 案例分析与实践教学
01
光纤制造工艺简介
光纤的用途和重要性
01
02
03
通信领域
光纤是现代通信网络的主 要传输介质，具有传输容 量大、传输距离远、传输 损耗低等优点。
Hale Waihona Puke 传感领域光纤可以用于制作传感器 ，检测各种物理量如温度 、压力、位移等，具有精 度高、稳定性好等优点。
插入法
将待测光纤插入到光功率计或 光衰减器中，测量其传输损耗 或功率。
干涉法
利用干涉仪测量光纤的折射率 、色散等参数。
光纤测试设备
光功率计、光衰减器、干涉仪 、拉曼散射仪等。
光纤性能参数及其标准
光纤的制造工艺
光纤的制造工艺
光纤的制造工艺主要包括以下步骤：
1. 拉制预制杆：预制杆是光纤的原材料，通常由二氧化硅等高纯度材料加工而成，制作成长约1米的棒状物。
2. 计量和混凝剂注入：将预制杆精确地截取一定长度并按照比例配比添加混凝剂。
3. 加热熔融：将预制杆放入加热炉中进行熔融处理，使其完全熔化。
4. 拉伸成型：在熔融状态下，将预制杆逐步拉伸，同时对其进行形状调整和松弛处理，使其形成一根细长的光纤。
5. 包覆：光纤表面涂覆一层类似于聚合物的材料，以增强其强度和保护外部环境的干扰。
6. 切割封装：将光纤根据需要切割成合适的长度并进行封装，以便于实际应用。
传像光纤生产工艺流程
传像光纤生产工艺流程英文回答：1. Preform Fabrication.The first step in the production of optical fiber is the fabrication of the preform. The preform is a long, cylindrical rod of glass that contains the core and cladding materials of the fiber. The core material is typically made of a high-purity silica glass, while the cladding material is made of a slightly lower-purity silica glass.The preform is fabricated using a chemical vapor deposition (CVD) process. In this process, the core and cladding materials are deposited onto a rotating substrate in a vacuum chamber. The substrate is heated to a high temperature, which causes the materials to vaporize and condense onto the substrate. The thickness of the core and cladding layers can be controlled by varying the depositiontime and temperature.2. Fiber Drawing.Once the preform has been fabricated, it is drawn into optical fiber. This is done by heating the preform to a high temperature and pulling it through a small orifice. The preform is stretched as it is pulled through the orifice, which reduces its diameter and increases its length. The diameter of the fiber is controlled by the size of the orifice.The fiber is coated with a protective layer of acrylate or polyimide as it is drawn. This coating protects thefiber from damage and environmental contaminants. The fiber is then spooled onto a reel for storage or further processing.3. Fiber Characterization.The optical properties of the fiber are characterized before it is shipped to customers. This characterizationincludes measurements of the fiber's attenuation, dispersion, and refractive index. The attenuation is a measure of how much light is lost as it travels through the fiber. The dispersion is a measure of how much the fiber spreads out light pulses as they travel through the fiber. The refractive index is a measure of the speed of light in the fiber.4. Fiber Packaging.The fiber is packaged to protect it from damage during shipping and handling. It is typically packaged in a reelor a drum. The reel or drum is made of a material that is strong and durable. The fiber is wrapped around the reel or drum in a way that prevents it from being damaged.中文回答：1. 预制棒制造。
光纤光缆制造工艺
02
光纤预制棒制备
原材料选择与质量控制
01
02
03
石英砂
选用高纯度石英砂，纯度 应达到99.9%以上，以保 证制备出的预制棒具有优 良的透明度和折射率。
掺杂剂
选择适当的掺杂剂，如氧 化硼、氧化磷等，以调节 预制棒的折射率和机械性 能。
原材料质量控制
对进厂的原材料进行质量 检验，确保原材料的质量 符合生产要求。
拉丝工艺参数控制
温度控制
温度是光纤拉制过程中的关键参数之一。加热炉的温度需要精确控制，以保证熔融状态下 的玻璃或石英的粘度和流动性。温度过高可能导致熔融物烧毁或产生气泡，温度过低则可 能导致拉丝过程中断或光纤断裂。
拉丝速度控制
拉丝速度决定了光纤的直径和生产效率。在保证光纤质量的前提下，适当提高拉丝速度可 以增加生产效率。但拉丝速度过快可能导致光纤断裂或直径不均，因此需要根据实际情况 进行调节。
加强元件
加强元件是光缆中的骨架结构 ，起到承受光缆拉力的作用， 常用材料有钢丝、玻璃纤维等 。
外护套
外护套起到保护光缆的作用， 防止光缆受到机械损伤和环境 侵蚀，常用材料有聚氯乙烯、
聚乙烯等。
光缆制造艺流程
光纤预制棒制备
通过化学气相沉积等方法制备光 纤预制棒。
拉丝工艺
将光纤预制棒加热软化后拉制成 细如发丝的光纤。
详细描述
光纤光缆是一种由多根光纤和保护套组成的线缆，用于传输光信号。根据不同的分类标准，光纤光缆可分为多种 类型，如按结构可分为紧套光纤光缆和松套光纤光缆；按应用可分为室内光纤光缆和室外光纤光缆；按材料可分 为塑料光纤光缆和玻璃光纤光缆等。
制造工艺流程简介
总结词
光纤光缆的制造工艺流程包括拉丝、涂覆、成缆、护 套等环节，每个环节都有其特定的工艺要求和技术参 数。
光纤预制棒的制造工艺包括
光纤预制棒的制造工艺包括光纤预制棒是一种用于制造光纤的关键部件，它包括芯棒和护套。
光纤预制棒的制造工艺涉及多个步骤和技术，下面将详细介绍光纤预制棒的制造工艺。
首先，光纤预制棒的制造需要选择合适的材料。
通常情况下，芯棒材料和护套材料都需要具备高纯度、低损耗和稳定的特性。
最常用的芯棒材料是二氧化硅（SiO2），而护套材料则可以使用氟化聚合物等。
接下来，需要制备芯棒材料。
传统上，芯棒材料是通过化学气相沉积（CVD）的方法制备的。
这种方法利用一种含氧化硅前驱体的气体在高温下与硅芯棒反应产生SiO2高纯度膜。
现在，也有其他一些制备方法，如水热法和溶胶-凝胶法。
制备芯棒材料后，需要对其进行处理和烧结。
这个过程包括对芯棒进行拉伸、切割和烧结。
拉伸是将芯棒材料拉伸成所需直径的重要步骤。
切割是将拉伸后的芯棒切割成合适长度的步骤。
烧结是将芯棒在高温下加热，使其固化和增强。
接下来是护套的制备。
护套材料通常是通过挤出法制备的。
挤出法是将护套材料加热至高温并通过模具挤出成形。
这个过程需要确保护套材料均匀分布并且无气泡。
制备好芯棒和护套后，需要将它们结合在一起制成预制棒。
这个过程称为包覆或涂覆。
包覆通常使用带有压力的机械设备进行。
在包覆过程中，芯棒通过旋转和拉制，涂覆上一层护套。
涂覆层的厚度和材料需要精确控制，以确保光纤的性能。
最后，制备好的光纤预制棒需要经过检验和测试。
这些测试包括光学特性的测量，如损耗、插入损耗和返回损耗，以及机械特性的测量，如弯曲半径和抗张强度。
总结起来，光纤预制棒的制造工艺包括材料选择、芯棒制备、芯棒处理和烧结、护套制备、包覆和涂覆，以及最后的检验和测试。
这些步骤都需要精确的控制和高质量的材料，以确保光纤预制棒的性能和可靠性。
光缆生产、加工及制造工艺
光缆生产，加工及制造工艺重点内容:原料提纯工艺，预制棒汽相沉积工艺，拉丝工艺，套塑工艺，余长形成，松套水冷，绞合工艺，层绞工艺难点:汽相沉积工艺参数确定，拉丝环境保护，余长的控制，梯度水冷的控制，绞合参数的选择主要内容:通信用光纤是由高纯度SiO2与少量高折射率掺杂剂GeO2，TiO2，Al2O3，ZrO2和低折射率掺杂剂SiF4(F)或B2O3或P2O5等玻璃材料经涂覆高分子材料制成的具有一定机械强度的涂覆光纤。
而通信用光缆是将若干根（1～2160根）上述的成品光纤经套塑，绞合，挤护套，装铠等工序工艺加工制造而成的实用型的线缆产品。
在光纤光缆制造过程中，要求严格控制并保证光纤原料的纯度，这样才能生产出性能优良的光纤光缆产品，同时，合理的选择生产工艺也是非常重要的。
目前，世界上将光纤光缆的制造技术分成三大工艺.光纤制造工艺的技术要点:1.光纤的质量在很大程度上取决于原材料的纯度，用作原料的化学试剂需严格提纯，其金属杂质含量应小于几个ppb，含氢化合物的含量应小于1ppm，参与反应的氧气和其他气体的纯度应为6个9（99.9999％）以上，干燥度应达－80℃露点。
2.光纤制造应在净化恒温的环境中进行，光纤预制棒，拉丝，测量等工序均应在10000级以上洁净度的净化车间中进行。
在光纤拉丝炉光纤成形部位应达100级以上。
光纤预制棒的沉积区应在密封环境中进行。
光纤制造设备上所有气体管道在作业间歇期间，均应充氮气保护，避免空气中潮气进入管道，影响光纤性能。
3.光纤质量的稳定取决于加工工艺参数的稳定。
光纤的制备不仅需要一整套精密的生产设备和控制系统，尤其重要的是要长期保持加工工艺参数的稳定，必须配备一整套的用来检测和校正光纤加工设备各部件的运行参数的设施和装置。
以MCVD工艺为例：要对用来控制反应气体流量的质量流量控制器（MFC）定期进行在线或不在线的检验校正，以保证其控制流量的精度；需对测量反应温度的红外高温测量仪定期用黑体辐射系统进行检验校正，以保证测量温度的精度；要对玻璃车床的每一个运转部件进行定期校验，保证其运行参数的稳定；甚至要对用于控制工艺过程的计算机本身的运行参数要定期校验等。
光纤拉丝工艺ppt
控制涂层的厚度和质量，以确保光纤的机械 性能和光学性能。
光纤涂覆
涂料选择
选择合适的涂料，以确保光纤在各种环境条件下 具有良好的稳定性和可靠性。
涂层厚度控制
控制涂层的厚度，以确保光纤的机械性能和光学 性能。
பைடு நூலகம்涂层均匀性
确保涂层在整个光纤表面上均匀分布，无气泡、 裂纹等缺陷。
光纤测试与包装
光学性能测试
高效化
01
提高光纤拉丝速度和产量，降低生产成本，提高市场竞争力。
智能化
02
引入自动化、智能化设备和技术，实现生产过程的自动化和智
能化控制，提高生产效率和产品质量。
精细化
03
提高光纤拉丝工艺的精度和稳定性，实现产品性能的精细调控
，满足不同应用场景的需求。
光纤拉丝工艺在通信领域的应用前景
5G通信
随着5G通信技术的快速发展，光纤拉丝工艺将广泛应用于5G通信基站和传输网的建设， 为5G通信提供更高速、更稳定的数据传输服务。
率和产品质量。
02
医疗健康
光纤拉丝工艺可用于医疗设备制造和生物医学研究，提高医疗设备和
仪器的精度和稳定性，促进医疗健康事业的发展。
03
安全监控
光纤拉丝工艺可用于安全监控领域的视频传输和数据采集，提高监控
系统的传输效率和稳定性，保障公共安全和国家安全。
05
结束语
对光纤拉丝工艺的总结
光纤拉丝工艺是一种高精度、高效率的生产工 艺，被广泛应用于光纤通信、航空航天、医疗 等领域。
2. 优化工艺参数，如 温度、压力、冷却速 度等，以提高光纤的 质量和稳定性。
3. 根据实际需求调整 拉丝速度，找到最佳 的生产效率和光纤质 量平衡点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤制造工艺
郭克俊 1231410007
【摘要】光线的制造工艺包括光纤原料制备及提纯、光纤预制棒熔炼及表面处理、拉丝及一次涂覆、光纤张力筛选及着色、二次涂覆五步。
其中SiO2光纤预制棒的制造工艺是光纤制造技术中最重要、也是难度最大的工艺，传统的SiO2光纤预制棒制备工艺普遍采用气相反应沉积方法。
尽管利用气相沉积技术可制备优质光纤预制棒，但是气相技术也有其不足之处，如原料昂贵，工艺复杂，设备资源投资大，玻璃组成范围窄等。
为此，人们经不断的艰苦努力，终于研究开发出一些非气相技术制备光纤预制棒。
溶胶－凝胶法是一种非气相沉积技术，最具发展前途。
【关键词】 光纤 预制棒 溶胶－凝胶法
通信用光纤是由高纯度SiO 2与少量高折射率掺杂剂GeO 2、TiO 2、Al 2O 3、ZrO 2和低折射率掺杂剂SiF 4(F)或B 2O 3或P 2O 5等玻璃材料经涂覆高分子材料制成的具有一定机械强度的涂覆光纤。
而通信用光缆是将若干根（1～2160根）上述的成品光纤经套塑、绞合、挤护套、装铠等工序工艺加工制造而成的实用型的线缆产品。
在光纤光缆制造过程中，要求严格控制并保证光纤原料的纯度，这样才能生产出性能优良的光纤光缆产品，同时，合理的选择生产工艺也是非常重要的。
其制造工艺流程如下图所示：
光纤制造工艺流程
由图可知，光纤的制造工艺主要有光纤原料制备及提纯、光纤预制棒熔炼及表面处理、拉丝及一次涂覆工艺、光纤张力筛选及着色工艺、二次涂覆工艺五步。
其中SiO2光纤预制棒的制造工艺是当今光纤制造技术中最重要、也是难度最大的工艺。
先将经过提纯的原料制成一根满足一定性能要求的玻璃棒，称之为“光纤预制棒”或“毌棒”。
光纤预制棒是控制光纤的原始棒体材料，组元结构为多层圆柱体，它的内层为高折射率的纤芯层，外层为低折射率的包层，它应具有符合要求的折射率分布型式和几何尺寸。
传统的SiO2光纤预制棒制备工艺普遍采用气相反应沉积方法。
目前最为成熟的技术有四种：
美国康宁公司在1974年开发成功，1980年全面投入使用的管外气相沉积法，简称OVD 法（OVD －Outside Vaper Deposition ）；
美国阿尔卡特公司在1974年开发的管内化学气相沉积法，简称MCVD 法（MCVD －Modified Chemical Vaper Deposition ）；
日本NTT 公司在1977年开发的轴向气相沉积法，简称VAD 法（VAD －Vaper Axial Deposition ）；
荷兰菲利浦公司开发的微波等离子体化学气相沉积法，简称PCVD 法（PCVD －Plasma Chemical Vaper Deposition ）。
尽管利用气相沉积技术可制备优质光纤预制棒，但是气相技术也有其不足之处，如原料光纤原料制备及提质量检测与控制 光纤预制棒熔炼及表面合格光纤 拉丝及一次涂覆工二次涂覆 工艺 光纤张力筛选及着色工
昂贵，工艺复杂，设备资源投资大，玻璃组成范围窄等。
为此，人们经不断的艰苦努力，终于研究开发出界面凝胶法－BSG、直接熔融法－DM、玻璃分相法－PSG、溶胶－凝胶法－SOL-GFL、机械挤压成型法－MSP等非气相技术制备光纤预制棒。
其中溶胶－凝胶法最具发展前途，最早出现在20世纪60年代初期，是生产玻璃材料的一种工艺方法。
广义地讲，溶胶凝胶法是指用胶体化学原理实现基材表面改性或获得基材表面薄膜的一种方法。
此方法是以适当的无机盐或有机盐为原料，经过适当的水解或缩聚反应，在基材表面胶凝成薄膜，最后经干燥、结烧得到具有一定结构的表面或形状的制品。
溶胶－凝胶法制备光纤预制棒的主要工艺生产步骤是首先将酯类化合物或金属醇盐溶于有机溶剂中，形成均匀溶液，然后加入其它组分材料，在一定温度下发生水解、缩聚反应形成凝胶，最后经干燥、热处理、烧结制成光纤预制棒。
制造步骤可以分为以下几个阶段：
1.配方阶段：
原料、稀释剂、掺杂剂和催化剂等根据重量百分比称重，混合均匀，如要作成一定形状的产品，可以把溶胶注入所需要的模具内，如管状或棒状模具。
2.溶胶-凝胶形成阶段：
溶胶：又称胶体溶液，是一种分散相尺寸在10—10-13米之间的分散系统，粘度一般为几个泊。
凝胶：分为湿胶和干胶，湿胶是由溶胶转变产生的，当溶胶粘度由几个泊增加到104泊时就认为是湿胶，又称冻胶和软胶，外观透明或乳白，具有一定形状，内部包含大量液体但无流动性，为半液半固相体系。
把湿胶内液体除去，就成为干胶，是一种超显微结构多孔体。
3.水解聚合反应阶段：
即胶化过程，从溶胶转变为凝胶称胶化。
首先形成湿胶再形成凝胶，一般在室温下进行，有时也可提高一些温度以加快胶化速度。
4.干燥阶段：
一般放在敞开容器内，加热到80~110°C温度下进行，在此阶段除去大部分的溶胶和物理吸附水，所获得的干凝胶具有600~900m2/g比表面积，宏观密度为1.2~1.6g/cm3
5.热处理阶段：
在此阶段除去化学结合的OR.OH根等部分重金属杂质。
此时，升温速度，保温温度，保温时间和气氛等参数都影响最终产品的性能
6.烧结阶段：
在此阶段，通过粘性流动，胶体内微孔收缩最终成为无气泡透明玻璃棒。
在此过程中，玻璃棒的气孔率逐渐减小，比重逐渐增大到该物质的理论密度，一般在高于1100°C的温度下烧结。
溶胶经过以上几个阶段转变成制造光纤的玻璃棒，物质状态发生了明显变化。
当sol－Gel法技术成熟后，预计可使光纤的生产成本降到1美分/米。
因此无论从经济还是从科学技术观点都引起了世人极大的兴趣，但由于此方法生产的芯层玻璃衰减仍较大，工艺尙不成熟，距商用化还有一定的距离。
