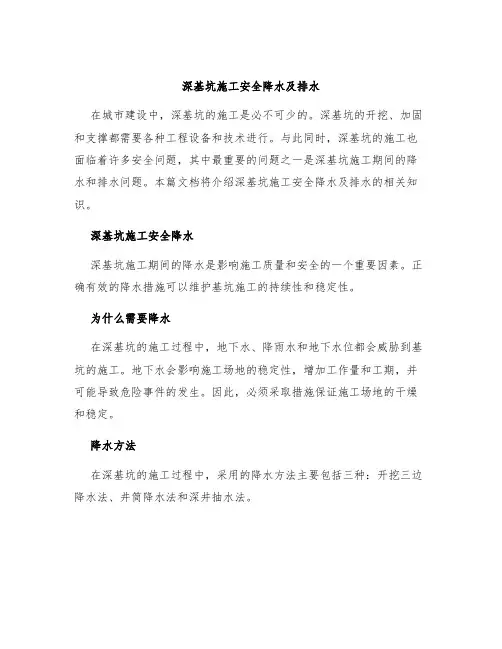

深基坑施工安全降水及排水
深基坑施工安全降水及排水在城市建设中，深基坑的施工是必不可少的。
深基坑的开挖、加固和支撑都需要各种工程设备和技术进行。
与此同时，深基坑的施工也面临着许多安全问题，其中最重要的问题之一是深基坑施工期间的降水和排水问题。
本篇文档将介绍深基坑施工安全降水及排水的相关知识。
深基坑施工安全降水深基坑施工期间的降水是影响施工质量和安全的一个重要因素。
正确有效的降水措施可以维护基坑施工的持续性和稳定性。
为什么需要降水在深基坑的施工过程中，地下水、降雨水和地下水位都会威胁到基坑的施工。
地下水会影响施工场地的稳定性，增加工作量和工期，并可能导致危险事件的发生。
因此，必须采取措施保证施工场地的干燥和稳定。
降水方法在深基坑的施工过程中，采用的降水方法主要包括三种：开挖三边降水法、井筒降水法和深井抽水法。
开挖三边降水法开挖三边降水法应用于开挖后三侧边坡的场合，适用于水位较浅的情况。
该方法主要是通过开挖边坡的方式，使得地下水经过三边的排水管道排出基坑外。
井筒降水法井筒降水法适用于施工深度较浅且周围地质条件较好，荷载小的情况。
井筒降水法需要在基坑中间开挖一个降水井，通过井内的排水管将地下水吸出。
深井抽水法深井抽水法主要适用于深基坑和周围地区较水的情况。
该方法首先需要在施工场地边缘开掘一到多口深硐井，将地下水全部吸出，然后进行基坑开挖工作。
深井抽水法的优势是排水量大，适用于工程施工深度大于10m以上的场合。
通过深井抽水法可以有效地降低地下水位，使得施工场地变得更加安全和稳定。
降水措施的施工注意事项在深基坑的降水过程中，需要注意以下几个方面：选择合适的降水方法不同的降水方法适用于不同的场合。
在选择降水方法时，需要分析基坑周围地下水的分布、水流速度、土壤和岩石的渗透性以及附近的建筑物和地下管道等因素。
科学地排水预测在降水工程中，需要对降水量、降水时间、降水调节量等方面进行科学的预测和探测。
只有准确地掌握降水情况，才能采取更有效的措施。
井点法深基坑降水施工技术
井点法深基坑降水施工技术摘要：通过对华能营口热电厂翻车机工程深基坑降水工程实例，介绍井点法降水施工，重点介绍了井点法的施工工序、施工措施、施工要点等，可供类似工程借鉴。
关键词：深基坑降水井点0 引言华能营口热电厂翻车机工程厂址原为一废弃盐滩，距渤海沿海大堤不到1km，地质条件极差，淤泥质土厚度达8-14m，多呈软塑或流塑状态，这样的深基坑对支护要求及其严格，而基坑支护受降水影响最大，因此该工程对降水效果要求近乎苛刻，否则必将造成安全隐患。
经过研究和分析，最终确定采用井点法降水，通过监测和实践检验，达到很好的效果，基底干燥，支护体系稳定，保证了基坑安全。
1、工程概况和地质条件该工程位于辽宁（营口）沿海产业基地，地貌以滨海平原为主，其北部属辽河三角洲平原，南部属滨海和河谷堆积平原。
整个基坑包括翻车机、T-1转运站、C-1地道三个单位工程，C-1地道两端分别于翻车机和T-1转运站相连，翻车机基坑长35.4m，宽29m，基坑挖深约15 m，C-1地道宽13.6m，长12.9m，基坑深15m。
T-1转运站基坑长25.7m，宽18.7m，基坑深18.24m，整个基坑开挖深度超过15m，属于一级基坑。
具体位置及开挖标高详见图1（自然地面标高-1.00m）。
根据东北电力设计院的《岩土工程勘测报告》，厂区内地层为第四纪河口～滨海相沉积物，其中粉细砂、粉土层为较好的含水层，地下水类型为第四纪孔隙潜水及微承压水。
地下水位埋深0.20m～2.10m。
同时从观测结果得知：地下水位随海水潮位略有升降，说明地下水与海水之间存在水力联系。
场地内各层土的物理力学性质指标见表1表1：各层土的物理力学性质指标地层岩土名称承载力特征值fak（kPa）压缩模量ES（MPa）内摩擦角φ(°)凝聚力C(kPa) 备注①素填土20 8.5 0 0 由一般粘性土、碎石、淤泥等组成，底部为坑底淤泥，分布在地表，层厚0.50m～2.00m。
深基坑地下室电梯井、集水坑局部降水施工工法(2)
深基坑地下室电梯井、集水坑局部降水施工工法一、前言深基坑地下室电梯井和集水坑的局部降水施工工法是在深基坑工程中解决地下室电梯井和集水坑降水难题的一种有效方法。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关工程实例。
二、工法特点深基坑地下室电梯井、集水坑局部降水施工工法具有以下特点：1. 灵活性强：适用于各种地质条件和基坑形状，能够灵活应对不同工程需求。
2. 施工周期短：采用快速、高效的施工工艺，可有效缩短施工周期。
3. 施工成本低：利用现代化设备和技术手段，节约人力和物力资源，降低施工成本。
4. 施工质量高：通过科学的质量控制措施，保证施工质量达到设计要求。
5. 安全性强：制定详细的安全措施，确保施工过程中的工人安全。
三、适应范围深基坑地下室电梯井、集水坑局部降水施工工法适用于各类地下室电梯井和集水坑的降水工程。
四、工艺原理该工法的工艺原理是通过建立降水井、设置抽水设备、进行地下水封堵和降水施工等技术措施，达到地下室电梯井和集水坑的降水目的。
在施工过程中，需要充分分析工程情况，选择合适的工艺方法和使用适当的技术手段，确保施工的稳定性和可行性。
五、施工工艺深基坑地下室电梯井、集水坑局部降水施工工法包括以下各个施工阶段：1. 剖沟施工：对地下室电梯井和集水坑周边土体进行挖掘和剖沟。
2. 降水井施工：建立降水井，设置降水井管道系统。
3. 地下水封堵：使用地下水封堵材料，对地下水进行封堵，确保施工现场干燥。
4. 抽水设备：安装抽水设备，按照设计要求进行降水处理。
5. 污水处理：对抽出的污水进行处理，确保环境卫生。
6. 施工结束：检查施工质量，进行收尾工作。
六、劳动组织深基坑地下室电梯井、集水坑局部降水施工工法需要根据工程规模和实际情况进行劳动组织，确定施工人员的配备和任务分工，确保施工进度和质量。
七、机具设备在该工法的施工过程中，需要使用各种机具设备，如挖掘机、抽水机、水泵等，以及一些辅助设备，如塑料管材、水封材料等。
深基坑开挖降水支护专项施工方案
深基坑开挖降水支护专项施工方案项目背景随着城市建设的不断扩张与发展，深基坑开挖在城市建设中扮演着至关重要的角色。
然而，深基坑开挖过程中容易受到地下水的侵袭，为确保工程安全顺利进行，必须采取科学有效的降水支护措施。
本文旨在探讨深基坑开挖降水支护专项施工方案，为相关项目的施工提供参考和指导。
一、降水支护方案1. 水平排水井联合竖向排水井降水•水平排水井–通过勘探确定水平排水井的位置和数量，并采用梯度分层分组的方式进行排水。
–水平排水井应设置在基坑周边，错开分布，以提高降水效果。
•竖向排水井–在深基坑内部设置竖向排水井，以有效降低基坑内地下水位。
–竖向排水井的数量和深度应根据地下水位和土层情况进行科学计算和确定。
2. 加固支护结构•加固支护结构–对基坑周边进行支护加固，采用梁柱支撑、钢架支护等方式，以确保基坑稳定性。
–加固支护结构应根据基坑深度、土层特性等因素进行科学设计和施工。
3. 排砂及沉砂处理•排砂–在降水过程中可能出现大量砂土被冲刷而进入排水管道，需及时清理和处理。
–设置合适的拦砂井或拦砂池，对排出的泥沙进行有效过滤和处理。
4. 监测与调控•监测–设置地下水位监测点和基坑变形监测点，实时监测地下水位和基坑变形情况。
–对监测数据进行分析和评估，及时调整降水支护方案。
二、施工流程1.勘探设计阶段–依据地质勘探数据，进行降水支护方案设计和计算。
2.施工准备阶段–准备相应的降水设备和支护材料，开展施工前的准备工作。
3.降水支护施工阶段–按照设计方案，依次进行水平排水井和竖向排水井的施工。
4.加固支护结构施工阶段–进行基坑周边加固支护结构的安装和施工。
5.排砂及沉砂处理阶段–对排出的泥沙进行及时清理和处理。
6.监测与调控阶段–对地下水位和基坑变形情况进行监测，并根据监测数据进行调整。
结束语深基坑开挖降水支护是一个复杂的工程过程，需要科学合理的施工方案和严格的施工控制来确保工程质量和安全。
本文提出了一套完整的深基坑开挖降水支护专项施工方案，希望能为相关项目的施工提供帮助与指导。
深基坑降水工法
深基坑降水工法在城市建设过程中，深基坑的施工成为了一项重要的任务。
然而，由于场地特殊的地下水情况，深基坑的降水工作变得尤为关键。
为了确保施工过程的安全和顺利进行，工程师们经过不断实践和探索，提出了多种深基坑降水工法。
本文将对其中的几种常见的工法进行介绍。
一、排水井法降水工法排水井法是一种常见的深基坑降水工法，它通过在基坑四周或内部设置排水井，并通过井中的排水泵将地下水抽出，从而达到降低地下水位的目的。
这种方法适用于地下水位较高且基坑周围没有建筑物的情况。
在排水井法中，首先需要进行探测和监测地下水位的工作，确定地下水的深度和水质情况。
接下来，根据基坑的大小和地形条件，确定排水井的位置和数量。
在施工过程中，需要根据实际情况调整排水井的深度和设置泵的数量和种类。
同时，要合理设置排水井与基坑之间的距离，保证排水效果的最大化。
二、明渠引流法降水工法明渠引流法是一种将地下水引导到远离基坑的地方排出的降水工法。
该方法适用于基坑周围存在建筑物或排水井无法设置的情况。
明渠引流法的主要思路是通过挖掘排水沟或浅层地下渠道，将地下水引导到远离基坑的地方，再进行排放。
在明渠引流法中，首先需要进行地下水位的探测和测量，确定地下水的流动方向和流量。
然后，在基坑周围挖掘排水沟或建设地下渠道，将地下水引导至合适的排水设施，再进行排放。
在设计和施工过程中，要考虑排水沟或地下渠道的尺寸、稳定性和排水能力等因素，确保排水的顺利进行。
三、人工冻结法降水工法人工冻结法是一种通过降低地下水温度，使地下水凝结成为固体从而达到降水的工法。
这种方法适用于基坑周围存在水源、地下水位较高且周围建筑物密集的情况。
人工冻结法的主要特点是需要较长的施工周期和大量的能源消耗。
在人工冻结法中，首先需要进行地下水位和地质条件的探测和分析，确定降低温度的目标和方式。
然后，在基坑周围和内部设置冻结管，并通过封闭环路循环低温制冷剂进行冷却。
通过冻结管的冷却和凝固作用，使地下水凝结成固体，从而达到降低地下水位的目的。
建筑物深基坑支护与基坑降水技术规范
建筑物深基坑支护与基坑降水技术规范建筑物深基坑支护与基坑降水是现代建筑工程中必不可少的技术措施。
深基坑支护主要是为了保护施工人员的安全和周围环境的稳定，而基坑降水则是为了消除地下水的渗漏和地下水位的压力，确保基坑工地的干燥和平稳。
为了规范建筑物深基坑支护与基坑降水技术，提高工程质量和安全性，制定一定的技术规范是非常必要的。
一、建筑物深基坑支护技术规范深基坑支护是为了保持坑壁的稳定和防止坍塌，主要采用以下几种技术手段：1. 土方开挖与支护在进行深基坑挖掘时，需要根据工程地质情况、土壤特性和开挖深度等因素，合理选择支护方式。
常见的基坑土方开挖与支护方式包括明挖法、暗挖法、钻孔灌注桩支护等。
2. 支撑结构设计深基坑支撑结构设计是确保基坑稳定的重要环节。
设计师需要根据周边环境、土层及水位情况等因素来选择合适的支撑结构形式，如钢支撑结构、预制混凝土桩支撑结构等。
同时，设计中还需要考虑支撑结构的尺寸、强度等参数。
3. 监测与控制在基坑支护施工过程中，需要进行实时监测和控制。
监测主要包括测量基坑周边土体变形、支撑结构变形、地下水位变化等。
同时，还需要对建筑物和周边环境进行控制，如施工期间的振动、噪音等。
二、基坑降水技术规范基坑降水是指通过各种技术手段将基坑中的地下水降低到一定的水平，确保基坑工地干燥和安全。
以下是一些常用的基坑降水技术规范：1. 地下水位控制在进行基坑开挖前，需要预先测定地下水位的位置和水位变化规律。
根据实际情况，采取合适的地下水位控制措施，如设置降水井、降水槽等设施，有效降低地下水位。
2. 降水设备的选择和使用根据基坑降水的需要，选择合适的降水设备，如潜水泵、管道系统等。
同时，需要进行设备的定期维护和保养，确保其正常工作和使用寿命。
3. 水质处理在进行基坑降水过程中，地下水中的固体颗粒和溶解物会导致设备的堵塞和损坏，因此需要进行水质处理。
采用过滤、沉淀、氧化等方法，清除水中的杂质，保证降水设备的正常运行。
深基坑降水专项施工方案
深基坑降水专项施工方案1. 背景介绍深基坑工程是建筑领域中常见的一个工程项目，其施工需要面对地下水的开采和控制。
深基坑降水专项施工方案是为了有效地控制和处理施工过程中可能出现的地下水问题而制定的方案。
2. 降水目标在深基坑工程施工过程中，降水工程的主要目标是： - 降低地下水位至安全控制范围内； - 确保基坑施工过程中的地下水不会对周边环境和结构造成危害； - 保障施工人员和设备安全。
3. 降水方法3.1 主动降水主动降水是指通过人工手段将地下水泵出或者排放的降水方法，包括： - 抽水降水法：采用水泵将地下水抽出； - 排水降水法：通过排水管道将地下水排放； -压裂降水法：利用地下水压裂缝隙以加速地下水泄流。
3.2 被动降水被动降水是指通过建筑改造、地下围护结构等措施，使地下水自然降低的方法，包括： - 地下围护结构设计：采用合适的防渗、防渗水技术； - 地面防渗处理：在基坑周围采取合适的排水措施； - 防渗帷幕施工：通过安装帷幕等措施形成防渗屏障。
4. 施工流程4.1 前期准备•制定详细的降水方案，包括降水目标、降水方法等；•调查基坑周边地下水情况，制定相应施工方案；•安排专业人员进行施工前的技术培训。
4.2 施工执行•按照降水方案，采取相应的降水措施；•定期监测地下水位变化，根据实际情况进行调整；•保障施工人员和设备的安全。
4.3 施工结束•完成降水目标后，停止降水施工；•清理施工现场，做好记录和整理工作；•撤离施工设备和人员，验收施工结果。
5. 总结与展望深基坑降水专项施工方案是保障深基坑工程安全顺利进行的重要保障措施。
未来随着施工技术的不断发展，降水工程也将更加高效、智能化。
希望通过不断的技术创新和实践经验积累，能够为深基坑工程施工提供更加可靠、安全的降水解决方案。
以上便是深基坑降水专项施工方案的相关内容，希望对相关工程领域的从业人员提供一定的参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、轻型井点降水工艺（4）
4.2 轻型井点降水工艺流程
放线定位→铺设总管→钻孔→安装井点管 →填砂砾滤料→上部密封→用弯接管将井点管 与总管连接通→安装抽水设备与总管连通→安 装集水桶和排水管→开动真空泵排气，再开离 心泵抽水→水位记录
四、轻型井点降水工艺（5）
冲井
四、轻型井点降水工艺（6）
井口从管内送入清水，当送入的水从孔中返回时，即可 快速均匀地沿着井管四周填入砾料，如此砾料中的杂质 和细砾可以顺循环槽排走。
6、洗井 洗井工作必须在下管填砾后及时进行，拖延的时间
越长，泥浆与砂土、砾料一起凝固后洗井越困难，洗井 时必须用清水冲洗，以达到要求。
五、管井井点降水工艺（11）
5.4 降水技术要求 降水：潜水泵设置完毕，立即开始降水，要求昼夜
1.5
少需要花16天。
1.5
0.5
0.5
2
经济技术性指标（3）
打井单价：含材料每米为140~150元。 一般承台：每个承台3口井，井深约15m。 深基坑承台：每个承台4~6口井，井深约25~30m。
七、总结
一、总结： 1、轻型井点降水：适用于渗透系数够小、地下
水丰富，具有排水量大、降水浅、排水效果好。 2、管井井点降水：适用于渗透系数够大、地下
山西中南部铁路通道
东平湖滞洪区特大桥
深基坑及高水位基坑 采用降水法施工技术
目录
一、工程概述 二、降水目的 三、降水方法 四、轻型井点降水工艺 ★ 五、管井井点降水工艺 ★ 六、管井降水工程实例 ★ 七、总结
一、工程概述
东平湖滞洪区特大桥位于梁山县与东平县交界处，
该桥中心里程DK873+699，本标段内起讫里程 DK861+643.11～DK879+700,全长18.057km。
1 n
(lg
x1、x2
..
.xn
)
五、管井井点降水工艺（4）
5.2 管井降水施工工艺流程 井点位置放线定位→钻机成孔→清孔
→井管安装→孔壁填砾→ 洗井→水泵安 装→试抽水→正常抽水→检测
根据理论计算与地区施工经验，承 台施工降水井按以下示意图布置。（见 下图）
五、管井井点降水工艺（5）
一般承台施工降水井布置示意图
二、降水目的
为了保证基坑无水施工，使地下水 位降至承台基底0.5m以下，以便在无水 干燥的条件下开挖土方和进行基础施工， 既可避免大量涌水、冒泥、翻浆和流沙 对施工造成影响，又可以将土中水分排 出后，减少动水压力，大大提高边坡的 稳定性，减少土方量的开挖量。
同时，针对深基坑及高水位基坑， 施工避免了采用钢板桩围堰支护施工而 增加更多的施工措施费用。
三、降水的方法（1）
根据地质报告和以往施工经验，本工 程降水方式主要在轻型井点降水和管井井 点降水两种方法中进行选择。
以下就轻型井点降水法及管井井点降 水法在施工中的应用与大家一起探讨下， 同时希望能得到大家更多的改进建议。
三、降水的方法（2）
1、轻型井点降水
其原理是通过启动真空泵，井点周围形成真 空区，地下水在真空泵的吸力作用下，使井点附 近的地下水通过砂井、滤水管被强制吸入井点管 并排除。这样在井点附近的地下水与真空区外的
16天
108
17天
176（40#墩为例）
50天
经济技术性指标（2）
表3 一般承台采用管井降施工时间
序号 1 2
3 4 5 头、 浇筑垫层
桩基检测 钢筋绑扎
立模板 钢筋预埋 浇筑混凝土 养护、拆模板
需要时间（天） 2 2
备注
1
在桩基检测及其它
因素不影响的情况下至
该方法具有排水量大，降水深，不受 吸程控制，排水效果好，井距大，对施工 干扰小，够为经济的特点。
三、降水的方法（4）
三、降水的方法（5）
无压完整井涌水量计算简图
四、轻型井点降水工艺（1）
4.1 井点降水的理论计算
1、井点系统的布置 确定基坑的平面尺寸、井点管离边坡的距离， 降水深度S、含水厚度H。
地下水之间，形成一个水头差，真空区外的地下 水在真空吸力和重力的作用下，流向井点排出地 面，从而达到降低地下水位的目的。
该方法受真空泵吸力的控制，实际应用中， 其降水位一般最大降水深度为6米。
三、降水的方法（3）
2、管井井点降水 管井井点降水是在深基坑和高水位基
坑的周围埋置深于基底的井管，使地下水 通过设置在井管内的潜水电泵将地下水抽 出，使地下水水位低于坑底。
五、管井井点降水工艺（6）
深基坑承台施工降水井布置示意图
五、管井井点降水工艺（7）
钻 机 钻 孔
填砾→
←清孔
←填砾完成
洗井、正常抽水→
直径48cm,壁 厚5cm
五、管井井点降水工艺（8）
5.3 工艺要求 1、定位 通过测量仪器定出井位，并严格按照设计井 位成空。 2、成孔 采用正循环钻机工艺，成孔直径为680mm， 钻孔过程中，根据不同的地层合理选用钻压、 转速、泵量等技术参数，采用自然造浆护壁， 成孔垂直度偏差小于1 ﹪。
2、基坑总涌水量计算 1）、抽水影响半径：R=1.95× H K
2）、假想半径：X0= F/
3）、基坑总涌水量Q=1.366K× (2 H - S)S lgR - lgX0
四、轻型井点降水工艺（2）
3、计算井点管数量和间距
单井出水量： q 65dl3 K 井点管数量： n m Q
q
m---考虑堵塞等因数的井点备用系数，一般取1.1。
一般承台基坑未采取降水措施开挖
降水后基坑开挖
开挖后垫层施工钢筋调直
深基坑施工采用管井井点降水的施工效果（317#墩）
深基坑施工采用管井井点降水的施工效果（319#墩）
深基坑319#墩钢筋绑扎
降水井
跨梁济运河40#主墩深基坑降水后开挖施工
降水井
降水井
降水井
40#主墩承台钢筋绑扎中
40#墩承台从桩基 完成、场地平整开始 到承台完成整个施工 周期为25天。
2）、进水过滤器
管井单位长度进水量
q 2π rl K 15
五、管井井点降水工艺（3）
3）、总长度 管井进水过滤器部分需要的总长度：
L=Q/q 4）、群井抽水单个管井过滤器侵水部分长度
h0
H
2 0
π
Q Kn
.ln
x0 nr
5）、群井涌水计算
Q 1.366K
(2H s1)s1
lg
R
五、管井井点降水工艺（11）
5、井管安装时，滤管采用三道竹片绑扎牢固； 6、井管安装后，及时沿四周均匀连续填入砾 料，当发现填入量、深度与计算有较大出入时， 须找出原因，加以排除。 7、降水井填砾料封闭外围后，及时洗井。 8、抽水一定要连续不间断，应有必备的发电机。
六、管井降水工程实例
东平湖滞洪区特大桥大里程410# 墩至547#墩施工段及深基坑承台，通 过试验管井井点降水效果比较好，也 比较经济，一般承台基坑达到无水开 挖的效果，深基坑同样达到无水开挖 的效果，放坡开挖、钢板桩只起支护 作用。
本桥共有承台547个，其中深基坑墩台有10多个，地势 低及水位高的墩位达到100多个，这些承台施工投入大，功 效低，严重影响项目部施工进度。
地质情况：
1、杂填土及粉土：以粉土、粉质粘土为主，厚度0.7－15米； 2、粉砂: 埋深1.5－7米，厚度4.5－5.2米。青灰色，松散， 中密； 3、砂层：以中砂、粗砂为主，局部存在砾砂、粗角砾土， 埋深7.5－8.1米。
五、管井井点降水工艺（9）
3、清孔 清孔的目的是将成孔后的稠泥浆及孔内的
泥浆冲出。 4、下管
下管时所有深井的底部要通过测量控制在 一个水平面上；为保证井管不靠在井座上和填 砾厚度，在井管上加设扶正器。
五、管井井点降水工艺（10）
5、填砾 填砾高度至孔口2m处，采用管外返水快投法，封闭
井点管平均间距： D 2(L B) n 1
L、B分别为井点系统的长与宽。
四、轻型井点降水工艺（3）
4、校核水位降低数值
h
H
2
Q 1.366K
lg
R
1 n
lg（x1、x2、x3...xn )
5、选择水泵规格型号 确定抽水设备，一般按涌水量、渗透系
数、井点数量和间距来确定。
水丰富的土层，具有排水量大、降水深、排水效果好， 可代替多组轻型井点作业的特点。
二、个人体会： 根据具体地质情况和试验效果进行经济性比较，
综合考虑施工周期及设备周转等因素，选择合理的施 工方案是项目成本控制、安全质量管理控制、进度控 制的有力保障。
汇报完毕，谢谢大家！ 请多提宝贵意见！
经济技术性指标（1）
表1 拉森钢板桩插拔及租赁单价
序号 拉森钢板桩 插拔单价（元/根）
日租金
1
6m
2
9m
3
12m
150元 280元 400元
0.5元/m 0.5元/m 0.5元/m
表2 钢板桩围堰施工参数
序号 1 2 3
承台 一级承台 二级承台 深基坑承台
钢板桩数量（根） 最少使用时间（天）
104
专人值班，见水就抽，始终保持井内水位处于低水位状 态。降水过程中，要定时测量观察井水位降深，并记录 下来，以便准确掌握降水情况。
5.5 管井井点降水质量保证措施 1、降水井井身圆正、竖直； 2、井身直径达到或大于设计直径； 3、实际井深与设计深偏差小于50cm；
4、下置管井时直立于井中心，其偏斜度小于1﹪；
管井井点系统由滤水井管、吸水管和抽水 水泵等组成。
五、管井井点降水工艺（2）
5.1、管井井点计算，包括井点系统总涌水量、 进水过滤器需要的长度、群井抽水单个深井过滤 器长度、群井总水量等。
