模拟开关集成电路
模拟开关芯片的使用方法
模拟开关芯片的使用方法模拟开关芯片的使用方法什么是模拟开关芯片？模拟开关芯片是一种集成电路，用于在模拟电路中进行开关控制。
它可以实现信号的切换、选择和分配，广泛应用在通信、音频处理等领域。
1. 常见的模拟开关芯片类型•单刀双掷（SPDT）开关：具有一个切换信号能够连接两个不同的信号路径。
•四刀双掷（4PDT）开关：具有四个切换信号，可以同时连接四条不同的信号路径。
•多通道开关：具有多个通道，每个通道可以切换到不同的信号路径。
2. 模拟开关芯片的使用方法连接模式模拟开关芯片可以通过多种连接方式实现不同的功能。
•串联连接：将多个模拟开关芯片串联起来，可以实现更多的信号路径选择和切换。
•并联连接：将多个模拟开关芯片并联起来，可以实现更高的电流和功率处理能力。
控制方法模拟开关芯片可以通过外部电平控制实现信号的切换。
•数字控制（CMOS控制）：使用数字信号作为控制输入，通过CMOS逻辑电路实现信号切换。
•模拟控制（传输门）：使用模拟信号作为控制输入，通过传输门实现信号切换和放大。
常见应用模拟开关芯片在各种电路中都有广泛的应用。
•音频处理：模拟开关芯片可以用于音频信号的切换、音量控制和音频效果处理。
•通信系统：模拟开关芯片可以用于通信系统中的信号切换和频率选择。
•测试仪器：模拟开关芯片可以用于测试仪器中的信号切换和电路连接。
结论模拟开关芯片是一种重要的集成电路，通过不同的连接和控制方式，可以实现各种信号的切换和选择。
它在音频处理、通信系统和测试仪器等领域有着广泛的应用。
随着技术的不断发展，模拟开关芯片在电子领域中的应用将会越来越广泛。
3. 使用注意事项在使用模拟开关芯片时，需要注意以下事项：•工作电压：要确保模拟开关芯片的工作电压在规定范围内，避免超过额定电压导致损坏。
•工作温度：模拟开关芯片通常有工作温度范围限制，需要在规定范围内使用，避免因温度过高或过低导致性能下降或损坏。
•电路布局：在电路设计布局时，要注意模拟开关芯片与其他器件的相互影响，避免干扰和干扰源。
常用模拟开关芯片型号与功能和应用介绍
常用模拟开关芯片型号与功能和应用介绍
1.CD4066:
CD4066是一种四路双开关模拟集成电路。
它可以用作高速CMOS开关、模拟信号开关和数字信号开关。
CD4066具有低电平阈值和高通串脉冲响
应等特性，可以通过外部电压来控制其开关状态。
其应用包括模拟开关、
数据路由、模拟选择器和模拟交换等。
2.MAX4617:
MAX4617是一种低电阻四路双开关。
它具有低电阻和低电平失真的特点，可用于模拟交换、模拟多路复用和模拟电流控制等应用。
MAX4617还
具有高速开关时间和广泛的供电电压范围，适用于多种电路设计。
3.ADG601:
ADG601是一种单路、高精度CMOS模拟开关芯片。
它具有低电位失真、低电流和低电压操作的特点，适用于音频信号开关、电量计选择、过程控
制和自动测试设备等应用。
ADG601还具有低串扰和低抖动等特性，可以
提供高品质的信号传输。
这些模拟开关芯片的功能和应用广泛，可以满足不同领域的需求。
它
们在信号传输、数据交换、功率控制和信号处理等方面发挥着重要作用。
无论是工业自动化、通信设备、消费电子产品还是医疗设备，这些模拟开
关芯片都能够提供可靠和精确的信号控制。
因此，选取适合的模拟开关芯
片对于电路设计和系统性能至关重要。
模拟开关集成电路
THANKS
感谢观看
最大额定值
指在任何条件下，模拟开关的性能参数都不应超过的最大值。
04
模拟开关集成电路的设计与优化
减小导通电阻
总结词
降低导通电阻有助于减小功耗和信号损失。
详细描述
导通电阻是模拟开关集成电路的重要参数之一，减小导通电阻可以有效降低功耗 和信号损失。通过优化材料、结构和工艺，可以减小导通电阻，提高电路性能。
在通信系统中的应用
通信信号选择
模拟开关集成电路可用于通信信号的选择和处理，如频分复用、时 分复用等。
通信信号路由
模拟开关集成电路能够实现通信信号的路由功能，将通信信号从一 个设备传输到另一个设备，如交换机、路由器等。
通信信号调制解调
通过模拟开关集成电路，可以对通信信号进行调制解调处理，如调 频、调相、解调等，以实现信号的传输和接收。
在传感器信号调理中的应用
传感器信号选择
模拟开关集成电路可用于传感器 信号的选择和处理，如温度传感 器、压力传感器、湿度传感器等。
传感器信号路由
模拟开关集成电路能够实现传感 器信号的路由功能，将传感器信 号传输到测量仪表或控制系统。
传感器信号调理
通过模拟开关集成电路，可以对 传感器信号进行调理，如放大、 滤波、偏置等，以改善信号质量 和消除噪声。
模拟开关集成电路
• 模拟开关集成电路概述 • 模拟开关集成电路的基本结构 • 模拟开关集成电路的主要参数 • 模拟开关集成电路的设计与优化 • 模拟开关集成电路的应用实例
01
模拟开关集成电路概述
定义与特点
定义
模拟开关集成电路是一种用于模拟信 号处理的集成电路，能够实现模拟信 号的切换、选择和传输等功能。
CD4052差分4通道模拟开关集成电路
CD4052是一个双4选一的多路模拟选择开关
应用时可以通过单片机对A/B的控制来选择输入哪一路，例如：需要从4路输入中选择第二路输入，假设使用的是Y组，那么单片机只需要分别给A和B送1和0 即可选中该路，然后进行相应的处理
※注意第6脚为使能脚，只有为0时，才会有通道被选中输出
CD4052差分4通道模拟开关集成电路

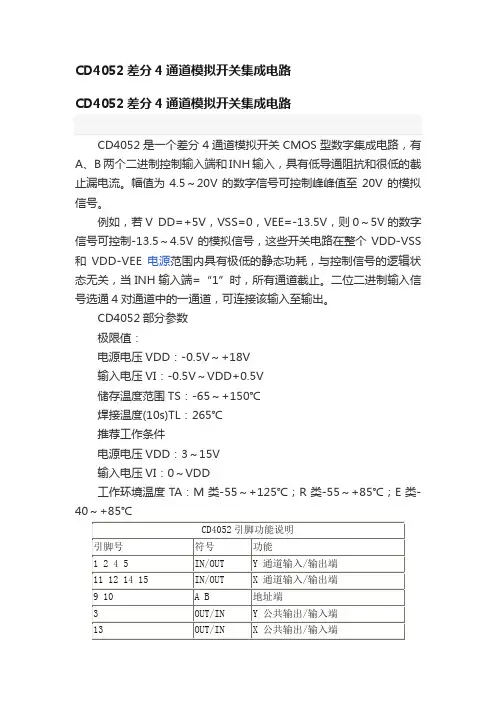

CD4052差分4通道模拟开关集成电路
CD4052是一个差分4通道模拟开关CMOS型数字集成电路，有A、B两个二进制控制输入端和INH输入，具有低导通阻抗和很低的截止漏电流。幅值为4.5～20V的数字信号可控制峰峰值至20V的模拟信号。
例如，若V DD=+5V，VSS=0，VEE=-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号，这些开关电路在整个VDD-VSS和 VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关，当INH输入端=“1”时，所有通道截止。二位二进制输入信号选通4对通道中的一通道，可连接该输入至输出。
CD4052部分参数
极限值：
电源电压VDD：-0.5V～+18V
输入电压VI：-0.5V～VDD+0.5V
储存温度范围TS：-65～+150℃
焊接温度(10s)TL：265℃
推荐工作条件
电源电压VDD：3～15V
输入电压VI：0～VDD
工作环境温度TA：M类-55～+125℃；R类-55～+85℃；E类-40～+85℃
CD4052引脚功能说明
引脚号
符号
功能
1 2 4 5
IN/OUT
Y 通道输入/输出端
常用模拟开关芯片型号与功能和应用介绍-PPT精选文档
注意：
AD7501，AD7502，AD7503 芯片都是单向多到
一的多路开关，即信号只允许从多个 (8个) 输入端向
一个输出端传送。
单八路模拟开关CD4051
• CD4051相当于一个单刀八掷开关，开关接通哪一通 道，由输入的3位地址码ABC来决定。
当选通Ｅ为 1 时，而输入端Ａ为０时，则 S2 端为 1 ， S1端为０，这时ＶＴ1截止，VT2导通，输出端Ｂ为０， Ａ＝Ｂ，也相当于输入端和输出端接通。 当选通端Ｅ为０时，这时ＶＴ1和ＶＴ2均为截止状 态，电路输出呈高阻状态。 从上面的分析可以看出，只有当选通端Ｅ为高电 平时，模拟开关才会被接通，此时可从Ａ向Ｂ传送信 息；当输入端Ａ为低电平时，模拟开关关闭，停止传 送信息。
AD 7501
14 13 12 11 10 9
... ...
S1 S8
图3.7 AD7501（AD7503）芯片结构及引脚功能
片上所有逻辑输入与TTL／DTL及CMOS 电路兼容。
表3.1 AD7501真值表
A2
0 0 0 0 1 1 1 1 ×
A1
0 0 1 1 0 0 1 1 ×
A0
0 1 0 1 0 1 0 1 ×
二、常用的CMOS模拟开关集成电路
在模拟开关的集成过程中，晶体三极管和场效应 晶体管均可用来做模拟开关的有源器件，实际上，由 于场效应晶体管特性的对称性不存在残余电压等优点， 所以在模拟开关中用的最多的还是场效应晶体管。 • 开关在电路中起接通信号或断开信号的作用。最常见的 可控开关是继电器，当给驱动继电器的驱动电路加高电 平或低电平时，继电器就吸合或释放，其触点接通或断 开电路。 • CMOS模拟开关是一种可控开关，它不象继电器那样可 以用在大电流、高电压场合，只适于处理幅度不超过其 工作电压、电流较小的模拟或数字信号。

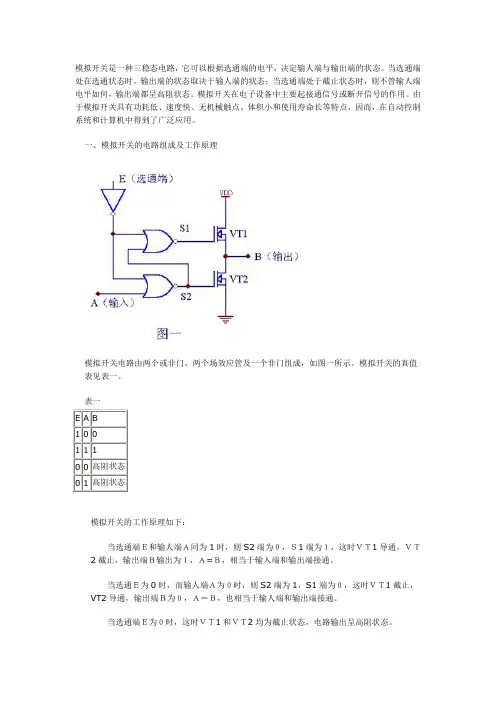

模拟开关电路介绍
模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输人端与输出端的状态。
当选通端处在选通状态时，输出端的状态取决于输人端的状态；当选通端处于截止状态时，则不管输人端电平如何，输出端都呈高阻状态。
模拟开关在电子设备中主要起接通信号或断开信号的作用。
由于模拟开关具有功耗低、速度快、无机械触点、体积小和使用寿命长等特点，因而，在自动控制系统和计算机中得到了广泛应用。
一、模拟开关的电路组成及工作原理模拟开关电路由两个或非门、两个场效应管及一个非门组成，如图一所示。
模拟开关的真值表见表一。
表一模拟开关的工作原理如下：当选通端Ｅ和输人端Ａ同为1时，则S2端为０，Ｓ1端为１，这时ＶＴ1导通，ＶＴ2截止，输出端Ｂ输出为１，Ａ=Ｂ，相当于输入端和输出端接通。
当选通Ｅ为0时，而输人端Ａ为０时，则S2端为1，S1端为０，这时ＶＴ1截止，VT2导通，输出端Ｂ为０，Ａ＝Ｂ，也相当于输人端和输出端接通。
当选通端Ｅ为０时，这时ＶＴ1和ＶＴ2均为截止状态，电路输出呈高阻状态。
从上面的分析可以看出，只有当选通端Ｅ为高电平时，模拟开关才会被接通，此时可从Ａ向Ｂ传送信息；当输人端Ａ为低电平时，模拟开关关闭，停止传送信息。
二、常用的ＣＭＯＳ模拟开关集成电路根据电路的特性和集成度的不同，ＭＯＳ模拟开关集成电路可分为很多种类。
现将常用的模拟开关集成电路的型号、名称及特性列入表二中。
表二常用的模拟开关三、CD4066模拟开关集成电路的应用举例CD4066是一种双向模拟开关，在集成电路内有４个独立的能控制数字及模拟信号传送的模拟开关。
每个开关有一个输人端和一个输出端，它们可以互换使用，还有一个选通端（又称控制端），当选通端为高电平时，开关导通；当选通端为低电平时，开关截止。
使用时选通端是不允许悬空的。
下面介绍CD4066模拟开关的两个应用实例。
1．采样信号保持电路采样信号保持电路如图二所示。
图二采样信号保持电路模拟信号Ｕi从运算放大器的同相输人端输人。
单八路模拟开关板芯片
单八路模拟开关板芯片
一、引言
单八路模拟开关板芯片是一种集成电路，它可以实现多个模拟信号的开关控制。
在工业自动化、通信等领域中，单八路模拟开关板芯片的应用非常广泛。
本文将详细介绍单八路模拟开关板芯片的原理、特点和应用。
二、单八路模拟开关板芯片的原理
单八路模拟开关板芯片是由多个电子元件组成的集成电路。
它通过内部的逻辑电路控制多个模拟信号的通断，从而实现对多个信号源的控制。
该芯片具有高速、高精度和低功耗等特点。
三、单八路模拟开关板芯片的特点
1.高速：单八路模拟开关板芯片具有非常快速的响应时间，可以在微秒级别内完成信号切换。
2.高精度：该芯片采用了高精度电子元件，可以保证信号切换时不会出现误差。
3.低功耗：该芯片采用了低功耗设计，可以有效地降低系统能耗。
4.可靠性强：该芯片具有较高的可靠性和稳定性，可以在恶劣环境下长时间工作。
四、单八路模拟开关板芯片的应用
1.工业自动化：单八路模拟开关板芯片可以用于控制工厂中的多个信号源，实现自动化控制。
2.通信：该芯片可以用于通信系统中的信号切换，提高通信系统的稳定性和可靠性。
3.医疗设备：单八路模拟开关板芯片可以用于医疗设备中的多个信号源控制，提高医疗设备的精度和稳定性。
4.电力系统：该芯片可以用于电力系统中的多个信号源控制，提高电力系统的稳定性和可靠性。
五、总结
单八路模拟开关板芯片是一种非常重要的集成电路，在工业自动化、通信等领域中有着广泛的应用。
该芯片具有高速、高精度和低功耗等特点，可以有效地提高系统性能。
随着科技的不断发展，单八路模拟开关板芯片将会在更多领域得到应用。
集成模拟多路开关ppt课件
6.4.2.4 差动8通道
• AD7507是差动8通道模拟开关，其主要特性参数与AD7506 基本相同，但是在选通地址相同情况下，在同一时刻有2 路被选通，共有2个输出端，16个输入端，其外引脚见图 6-26a，图中，EN为选通允许，高电平有效。
• CD4097同类产品有CC4097B，称为双8选1模拟开关。其外 引脚图见图6—26b。图中，A、B，C为选通地址，INH6.4.1 概述 6.4.2 常成集成摸拟开关 6.4.3 多路模拟开关应用举例
6.4.1 概述
• 在数字化测量技术和微型计算机或带微处理器的测控系统 中，常需要有多路参数的数据采集、巡回检测和控制。这 类系统或装置可对几十点甚至上千点的参数进行自动的、 按顺序的测量、显示或控制。若每一路都采用各自的放大 器、采样/坚持、A/D转换等环节，不仅使系统的成本增加， 而且由于各组件特性的分散性给校准带来极大的困难，甚 至为不可能。因此，通常采用公用的采样/坚持、A/D转换 〔有时也可将某些放大器共用）。
图6-24 单端16通道模拟开关
6.4.2.3 差动4通道
• AD7502是差动4通道多路模拟开关，其主要特性参数与 AD7501基本相同，但是在选通地址相同情况下，有两路通 道同时选通，其真值表见表6-4。图6-25a为AD7502的外引 脚图，图中，A0、A1为选通地址；EN为允许端，高电平 有效。
• 在有些情况下，模拟量模拟量输入往往需双端输入，例如 后接测量放大器或从热电偶获取信号等，此时可选取差动 4通道、差动8通道模拟开关，也可用多片差动4通道或8通 道模拟开关组合而成。
图6-29 2片CD4051组成16选一应用系统
Do you have made a progress today ?
单路模拟开关芯片
单路模拟开关芯片单路模拟开关芯片是一种常见的电子元件，它可以用来控制电路的开关状态。
本文将从以下几个方面介绍单路模拟开关芯片的特点、应用以及选型等方面的内容。
一、单路模拟开关芯片的基本特点单路模拟开关芯片是一种集成电路，它的主要特点包括以下几个方面：1、具有高带宽：单路模拟开关芯片的带宽很高，可以达到GHz级别，这使得它可以在高速信号处理中得到应用。
2、具有低失真：由于单路模拟开关芯片具有低残余谐波和低交叉失真，因此它可以保证信号的高保真度。
3、具有低静态功耗：由于单路模拟开关芯片的静态功耗较低，因此它可以在电池供电的设备中得到广泛应用。
4、具有低电压操作：由于单路模拟开关芯片可以在较低的电压下工作，因此它可以在一些低电压系统中得到应用。
单路模拟开关芯片广泛应用于各种电子设备中，其中最常见的应用包括以下几个方面：1、信号切换：单路模拟开关芯片可以用来切换信号源，例如在音频放大器中，可以使用单路模拟开关芯片来切换不同的音频输入信号。
2、信号选择：单路模拟开关芯片可以用来选择不同的信号通道，例如在多路视频输入中，可以使用单路模拟开关芯片来选择不同的视频输入信号。
3、信号隔离：单路模拟开关芯片可以用来隔离不同信号之间的干扰，例如在高速数据传输中，可以使用单路模拟开关芯片来隔离不同数据通道之间的干扰。
4、信号放大：单路模拟开关芯片可以用来放大信号，例如在放大器中，可以使用单路模拟开关芯片来放大音频信号。
三、单路模拟开关芯片的选型在选择单路模拟开关芯片时，需要考虑以下几个因素：1、带宽：根据实际应用需求选择带宽符合要求的单路模拟开关芯片。
2、失真：根据实际应用需求选择失真较低的单路模拟开关芯片。
3、静态功耗：根据实际应用需求选择静态功耗较低的单路模拟开关芯片。
4、电压：根据实际应用需求选择电压适合的单路模拟开关芯片。
四、结语单路模拟开关芯片是一种常见的电子元件，它可以用来控制电路的开关状态。
本文介绍了单路模拟开关芯片的特点、应用以及选型等方面的内容。
cd4053工作原理
cd4053工作原理CD4053工作原理简介CD4053是一种常见的模拟开关集成电路，它可以将多个模拟信号切换到一个输出端，或将一个模拟信号切换到多个输出端。
本文将从浅入深地介绍CD4053的工作原理。
工作模式CD4053有多个工作模式，包括单极性开关模式、双极性开关模式和传导模式。
下面将逐一介绍每种模式的工作原理。
单极性开关模式在单极性开关模式下，CD4053将一个信号切换到多个输出端。
这是通过控制开关引脚的电平来实现的。
当控制引脚为逻辑高电平时，开关将对应的输入引脚连接到输出引脚。
当控制引脚为逻辑低电平时，开关将断开输入引脚和输出引脚之间的连接。
双极性开关模式双极性开关模式下，CD4053可以实现双向信号的切换。
该模式下有两个控制引脚。
当一个控制引脚为逻辑高电平，另一个为逻辑低电平时，开关将切换到正向通道，将一个信号从输入引脚导向输出引脚。
当两个控制引脚同时为逻辑低电平或同时为逻辑高电平时，开关将切换到反向通道，将信号从输出引脚导向输入引脚。
传导模式传导模式是CD4053的第三种工作模式，它可以将输入引脚直接连接到输出引脚，实现信号的传导。
在传导模式下，两个控制引脚必须同时为逻辑高电平。
原理图解析CD4053的工作原理可以通过其原理图来解析。
以下是CD4053的典型原理图，我们将逐步解释其中的每个部分。
1.输入引脚（IN1, IN2, IN3）–这些引脚用于输入信号，可以连接到外部信号源。
–当控制引脚对应的开关打开时，输入引脚与输出引脚相连，将信号传输至输出端。
2.输出引脚（OUT1, OUT2, OUT3）–这些引脚用于输出信号，可以连接到其他电路或设备。
–当控制引脚对应的开关打开时，输出引脚与输入引脚相连，将信号传输至输出端。
3.控制引脚（S1, S2）–控制引脚用于控制CD4053的工作模式。
–当控制引脚为逻辑高电平时，开关处于连接状态。
–当控制引脚为逻辑低电平时，开关处于断开状态。
–控制引脚的状态决定了CD4053的不同工作模式。
模拟集成电路-课件
2021/6/20
31
NMOS沟道电势示意图(0<VDS< VGS-VT )
dq(x) = -CoxWdx[vGS - v(x) - VTH ] 边界条件:V(x)|x=0=0, V(x)|x=L=VDS
2021/6/20
32
I/V特性的推导（1）
沟道单位长度电荷(C/m)
电荷移 动速度
I = Qd .v (m/s)
组合二进制数据 DAC 多电平信号 ADC 确定所传送电平
传送端
接收端
磁盘驱动电子学
存储数据 恢复数据
硬盘存储和读出后的数据
无线接收机
无线接收天线接收到的信号(幅度只有几微伏)和噪声频谱
接收机放大低电平信号时必须具有极小噪 声、工作在高频并能抑制大的有害成分。
光接收机
转换为一个小电流 高速电流处理器
假定 “1”电平为3V， “0”电平为0V，VTP ＝-0.5V，试确定C1、C2的终值电压。
2021/6/20
45
MOS管的开启电压VT及体效应
VTH = ΦMS + 2ΦF + Qdep , where Cox
ΦMS = Φgate - Φsilicon
ΦF = kT q ln
Nsub ni
模拟集成电路的特点是什么？
从模拟集成电路的工作机理和功能要求来考虑，与数 字集成电路相比，概括起来，有以下5个特点：
1) 电路所要处理的是连续变化的模拟信号（模拟 量）；
2) 除了需要功率输出的输出级外，电路中信号的电 平值是比较小的，即模拟集成电路一般多工作于小信 号状态，不象逻辑集成电路那样只工作于大信号开关 状态；
ID
= 2ID VGS - VTH
多路模拟开关芯片
多路模拟开关芯片多路模拟开关芯片是一种集成电路，可以将多个模拟电路连接到一个共享信号线上。
它的作用类似于机械开关，可以控制不同电路之间的连接和断开。
多路模拟开关芯片广泛应用于电子设备中，特别是在信号切换、信号选择和数模转换等领域。
多路模拟开关芯片通常由多个开关单元组成，每个开关单元包括一个控制逻辑、一个开关和两个输入/输出信号。
开关的作用是连接或断开输入和输出信号，控制逻辑根据输入信号决定开关的状态。
其中，输入信号可以是控制信号或数据信号，输出信号则是经过开关连接或断开后的结果。
多路模拟开关芯片的优势之一是方便快捷的信号切换。
通过控制逻辑，可以实现对多个输入信号的选择，将选中的信号输出到一个共享的信号线上。
这样，在一个开关芯片的引脚上就可以实现对多个模拟电路的接入和切换。
与传统的开关电路相比，多路模拟开关芯片不仅具有更高的集成度，还可以通过软件或硬件控制实时切换不同的信号，提高了电路的灵活性和可编程性。
另一个优势是有效解决信号干扰问题。
在复杂的电子设备中，各个电路之间可能存在干扰，如串扰、互异数、串扰等。
多路模拟开关芯片可以将不同模拟电路的输入信号与输出信号隔离开来，避免了干扰对信号质量的影响。
此外，开关芯片的引脚也可以作为信号输入和输出之间的隔离层，进一步提高了信号的稳定性和可靠性。
多路模拟开关芯片还具有低功耗和小尺寸的特点。
由于采用集成电路的制造工艺，开关芯片的功耗相对较低，可以在长时间运行的应用中实现节能。
另外，封装形式也可以根据需求选择，可以实现高密度集成和小尺寸设计，适用于各种不同场景的应用。
综上所述，多路模拟开关芯片是一种功能强大、灵活性高、可扩展性好的集成电路。
它可以实现多个模拟电路之间的信号切换和选择，有效解决信号干扰问题，并具有低功耗和小尺寸的优势。
随着电子设备的发展和应用需求的增加，多路模拟开关芯片的应用前景将更加广阔。
模拟开关集成电路
CD4052相当于 一个双刀四掷开 关，具体接通哪 一通道，由输入 地址码AB来决 定。
CD4052通道选择真值表
输入状态
INH 0 0 0 0 1 B 0 0 1 1 A 0 1 0 1
接通通道
“0”X、“0”Y “1”X、“1”Y “2”X、“2”Y “3”X、“3”Y 均不接通
三组二路模拟开关CD4053
模拟开关集成电路的 应 用
数控电阻网络
CD4066
LM317数控可调直流稳压电源
数控音量调节电路
四路视频信号切换器
CD4066
十六路模拟开关CD4067
CD4067相当于 一个单刀十六掷 开关，具体接通 哪一通道，由输 入地址码ABCD 来决定。 INH为“1”时断 开所有通道的接 通。
CD4067接通选择真值表
D
0 0 0 0 0 0 0
C
0 0 0 0 1 1 1
B
0 0 1 1 0 0 1
A
0 1 0 1 0 1 0
INH
0 0 0 0 0 0 0
接通通道
“0” “1” “2” “3” “4” “5” “6”
0
1 1 1
1
0 0 0
1
0 0 1
1
0 1 0
0
0 0 0
“7”
“8” “9” “10”
1
1 1 1 1
0
1 1 1 1
1
0 0 1 1
1
0 1 0 1
0
0 0 0” “14” “15” 均不接通
CD4051引脚功能图
CD4051通道选择真值表
输入状态
INH C B A 接通通道
多通道模拟开关芯片
多通道模拟开关芯片多通道模拟开关芯片是一种集成电路芯片，能够实现多通道的模拟信号开关功能。
它具有广泛的应用领域，包括通信系统、工业自动化、仪器仪表等。
本文将介绍多通道模拟开关芯片的工作原理、特点及应用。
多通道模拟开关芯片是基于CMOS技术制造的集成电路。
它由多个模拟开关单元组成，每个单元可以独立控制一个通道的开关状态。
通过控制电压或数字信号，可以实现不同通道的开关控制。
开关单元内部采用高质量的开关管，能够在工作频率范围内快速切换信号，并保持较低的失真和串扰。
多通道模拟开关芯片具有以下特点：1. 高精度：采用高精度的模拟开关单元，能够保持较低的导通电阻和开断电阻，从而减少信号的失真和衰减。
2. 低功耗：采用CMOS技术制造，工作电压和电流较低，能够降低功耗和热量产生，提高芯片的可靠性和稳定性。
3. 快速切换：开关单元能够在纳秒级的时间内完成通道的切换，适用于高速数据传输和处理的应用场景。
4. 多通道：芯片内部集成了多个模拟开关单元，可以实现多路信号的选择和切换，提高系统的灵活性和可扩展性。
多通道模拟开关芯片的应用非常广泛。
在通信系统中，可以用于信号的选择和切换，实现不同通道之间的数据传输和处理。
在工业自动化领域，可以用于控制系统中的传感器信号采集和控制信号输出。
在仪器仪表中，可以用于测试仪器中的信号输入和输出。
总之，多通道模拟开关芯片是一种应用广泛、功能强大的集成电路。
它具有高精度、低功耗、快速切换和多通道的特点，在各个领域都有重要的应用。
未来随着科技的发展和需求的增加，多通道模拟开关芯片将会有更大的发展潜力，并为我们的生活和工作带来更多便利和效益。
模拟集成电路基本原理与分类总结
模拟集成电路基本原理与分类总结模拟集成电路（Analog Integrated Circuit）是指能够处理连续变化的电信号的集成电路。
相较于数字集成电路，模拟集成电路更适用于具有连续性变化的信号处理与传输，如声音、光学信号等。
本文将对模拟集成电路的基本原理与分类进行总结。
一、基本原理模拟集成电路的基本原理涵盖了放大器、滤波器、电源稳压器等关键概念。
下面将逐一介绍。
1. 放大器放大器是模拟集成电路中最基本的元件之一，其作用是将输入信号的幅度放大到所需的程度。
根据放大器的工作方式，可以将其分为直流耦合放大器、交流耦合放大器和隔离式放大器等。
2. 滤波器滤波器用于选择性地传递或抑制特定频率的信号。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
滤波器的设计和应用对于模拟电子系统来说至关重要。
3. 电源稳压器电源稳压器用于稳定电源电压，确保模拟集成电路能够在恒定的电压条件下正常工作。
线性稳压器和开关稳压器是两种常见的电源稳压器。
二、分类总结模拟集成电路根据功能和结构的不同可以分为若干类别。
下面将对几种常见的模拟集成电路进行简要介绍。
1. 运算放大器（Operational Amplifier，Op-Amp）运算放大器是模拟集成电路中最基本、最常用的一种类型。
它具有高增益、高输入阻抗和低输出阻抗的特点。
运算放大器常用于放大、滤波、积分、微分等信号处理电路中。
2. 数模转换器（Analog-to-Digital Converter，ADC）数模转换器将连续变化的模拟信号转换为离散的数字信号。
ADC广泛应用于各种数字通信、音视频处理、传感器等领域。
3. 模数转换器（Digital-to-Analog Converter，DAC）模数转换器用于将数字信号转换为模拟信号。
DAC在音频处理、通信系统等领域发挥着重要作用。
4. 时钟与定时器电路时钟与定时器电路用于产生各种精确的时序信号。
例如，计时器、闹钟、频率合成器等。
双通道模拟开关芯片
双通道模拟开关芯片1.引言1.1 概述在撰写双通道模拟开关芯片的文章中，我们首先需要对该主题进行一个简要的概述。
双通道模拟开关芯片是一种集成电路，具有多个通道，可以在模拟信号通路中实现信号的控制和开关功能。
通过控制引脚的状态，我们可以选择性地连接或断开不同通道之间的信号传输路径，实现对模拟信号的切换和控制。
双通道模拟开关芯片广泛应用于各种电子设备和系统中，特别是在音频、视频和通信领域中。
例如，在音频放大器中，我们可以使用双通道模拟开关芯片来实现音频信号的输入选择和输出控制；在多路视频信号处理器中，该芯片可用于切换不同视频信号源的输入和输出；另外，在无线通信系统中，双通道模拟开关芯片可以用于实现信号的切换和滤波，以提高系统性能和灵活性。
总之，双通道模拟开关芯片具有灵活的信号控制能力，可以在模拟信号通路中实现信号的切换和控制。
它在音频、视频和通信等领域有着广泛的应用前景，并为电子设备和系统的设计提供了更多的选项和功能。
在接下来的文章内容中，我们将详细介绍双通道模拟开关芯片的原理和应用，并展望其未来的发展潜力。
1.2 文章结构文章结构部分应该包括以下内容：文章结构部分主要介绍了整篇文章的组织结构和各个部分的内容安排。
本文主要分为引言、正文和结论三个部分。
在引言部分，首先进行了概述，简要介绍了双通道模拟开关芯片的背景和重要性。
接下来说明了文章结构的目的，即旨在系统性地介绍双通道模拟开关芯片的原理和应用，并提供总结与展望。
正文部分则分为两个小节。
首先，2.1节详细介绍了双通道模拟开关芯片的原理。
这一部分将从电路结构、工作原理、控制信号等方面进行深入讲解，以帮助读者充分了解该芯片的工作原理。
其次，2.2节阐述了双通道模拟开关芯片的应用。
这一部分将介绍该芯片在实际应用中的具体场景，包括音频信号切换、模拟信号传输等方面的应用案例，通过实际应用来展示该芯片的实用性和潜在市场需求。
结论部分主要包括总结和展望两个方面。
模拟集成电路原理及其应用
模拟集成电路基础 模拟集成电路的定义
01
02
03
04
05
模拟集成电路：模拟集 模拟集成电路的特点 成电路是一种电子电路， 用于处理连续变化的模 拟信号，如声音、温度、 光线等。它由多个电子 元件集成在一块芯片上， 实现信号的放大、滤波、 转换等功能。
模拟集成电路的发展历 程
模拟集成电路的应用领 域
在传感器接口电路中的应用
信号调理
模拟集成电路用于传感器 输出信号的调理，将传感 器输出的微弱信号转换为 适合后续处理的信号。
信号放大与滤波
模拟集成电路可以对传感 器输出信号进行放大和滤 波，以提高信号的信噪比 和稳定性。
信号转换
模拟集成电路可以将传感 器输出的模拟信号转换为 数字信号，以适应数字系 统的需求。
04 模拟集成电路的应用
在通信领域的应用
信号放大与传输
模拟集成电路用于信号的放大和 传输，确保信号的稳定性和可靠
性。
调制解调
在通信系统中，模拟集成电路用于 信号的调制和解调，实现信号的转 换和处理。
滤波器设计
模拟集成电路可以用于设计各种滤 波器，如低通、高通、带通和带阻 滤波器，以实现信号的选择和过滤。
模拟集成电路原理及其应用
目录
• 引言 • 模拟集成电路基础 • 模拟集成电路原理 • 模拟集成电路的应用 • 模拟集成电路的挑战与展望 • 结论
01 引言
主题简介
模拟集成电路
模拟集成电路是电子学中一种处理模 拟信号的集成电路，通过模拟信号处 理实现各种功能。
模拟集成电路的应用
模拟集成电路广泛应用于通信、音频 处理、电源管理、传感器接口等领域 。
目的和意义
目的
HEF4053模拟开关集成电路
HEF4053模拟开关集成电路
HEF4053模拟开关集成电路
HEF4053是一种通用模拟开关集成电路，广泛应用于大屏幕及背投彩电、家庭影院、通信无绳电话、影碟机、计算机及显示器等系统中作信号切换用。
例如长虹51PT28A背投彩电、德赛无绳电话等。
1．功能特点
HEF4053集成电路内含三路“单刀双掷”开关，由微电脑输出的信号控制，以对信号进行切换和选择。
其集成块的内电路方框图如图所示。
2.引脚功能及数据
HEF4053集成电路采用16脚双列直插式塑封结构,其集成电路的引脚功能及数据见表所列.。
模拟开关芯片原理
模拟开关芯片原理模拟开关芯片是一类集成电路，它们能够控制信号路径的连接与断开，类似于机械开关。
这些芯片通常由CMOS技术制造，因其低功耗和高速性能而广泛应用于各种电子系统中。
以下是模拟开关芯片工作原理的详细说明：1. 基本构造：晶体管：模拟开关芯片主要由金属氧化物半导体场效应晶体管（MOSFETs）构成。
这些晶体管作为开关元件，可以被控制在导通（ON）或截止（OFF）状态。
控制逻辑：芯片内部包含控制逻辑电路，用来接收外部控制信号，并根据这些信号来控制MOSFETs的状态。
2. 工作模式：导通状态：当控制信号使MOSFET的栅极电位高于阈值时，MOSFET导通，模拟信号可以通过MOSFET从输入端流向输出端。
截止状态：当控制信号使MOSFET的栅极电位低于阈值时，MOSFET截止，模拟信号无法通过，从而实现信号的隔离。
3. 开关速度：CMOS模拟开关的开关速度非常快，通常在纳秒级别。
这使得它们适合于高速数据采集和信号路由应用。
4. 阻抗特性：在导通状态下，模拟开关的输入输出阻抗通常很低，这有助于减少信号的衰减和失真。
在截止状态下，模拟开关的阻抗通常很高，以实现良好的隔离效果，防止信号泄漏。
5. 线性度和精度：模拟开关需要具备良好的线性度和精度，以确保信号的准确传输，特别是在模拟信号处理中。
6. 电源电压范围：CMOS模拟开关设计有一定的电源电压范围，只能在这个范围内正常工作。
超出这个范围可能会导致开关损坏。
7. 保护功能：许多模拟开关芯片还包括过压保护、短路保护等安全特性，以提高芯片在恶劣环境下的可靠性。
8. 应用：模拟开关芯片广泛应用于数据采集系统、模数转换器（ADC）和数模转换器（DAC）的输入/输出切换、信号路由、滤波器设计等领域。
模拟开关芯片的设计考虑了多种参数，如开关速度、阻抗、线性度、电源电压范围和保护机制等，以满足不同应用场景的需求。
通过精确控制这些参数，工程师可以设计出高效、可靠的模拟信号处理系统。
mc14051b工作原理及应用
mc14051b工作原理及应用
MC14051B是一种具有8个模拟开关的集成电路芯片。
它的工作原理是利用内部的开关电路控制模拟信号的通断，实现信号的选择、分配和切换。
MC14051B的应用广泛，以下是几个常见的应用场景：
1. 数据选择器：MC14051B可以将多个输入信号中的某一个信号输出到单个输出端。
在数据选择器电路中，它常用于选择多个数据源的其中一个输出到输出设备或下游电路。
2. 信号切换器：MC14051B可以快速切换不同的信号源，使其依次进入同一个信号处理系统。
在音频设备或通信设备中常用于切换不同的音频输入源。
3. 电路隔离：MC14051B可以将不同电路之间的信号隔离开，从而避免信号干扰和干扰传播。
在工业控制系统中，它常用于实现不同电路之间的隔离和保护。
4. 模拟信号多路复用：MC14051B可以将多个模拟信号同时传输在单个信号线上，通过控制开关的开关状态，实现模拟信号的复用。
在通信系统中，它常用于实现多路信号的同时传输。
总之，MC14051B是一款多功能的模拟开关芯片，具有广泛的应用领域，包括数据选择器、信号切换器、电路隔离和模拟信号多路复用等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CD4051引脚功能图
CD4051通道选择真值表
输入状态
INH C B A 接通通道
0
0 0 0 0 0 0 0 1
0
0 0 0 1 1 1 1
0
0 1 1 0 0 1 1
0
1 0 1 0 1 0 1
“ 0”
“1” “2” “3” “4” “5” “6” “7” 均不接通
双四路模拟开关CD4052
模拟开关集成电路
典型芯片： 4066 4067 4051 4052 4053
CMOS模拟开关集成电路
开关在电路中起接通信号或断开信号的作 用。最常见的可控开关是继电器，当给驱 动继电器的驱动电路加高电平或低电平时， 继电器就吸合或释放，其触点接通或断开 电路。
CMOS模拟开关是一种可控开关，它不象 继电器那样可以用在大电流、高电压场合， 只适于处理幅度不超过其工作电压、电流 较小的模拟或数字信号。
“1”
“2” “3” “4” “5” “6” “7” “8” “9” “10” “11” “12” “13” “14” “15” 均不接通
模拟开关集成电路的 应 用
数控电阻网络
CD4066
LM317数控可调直流稳压电源
数控音量调节电路
四路视频信号切换器
CD4066
四双向模拟开关CD4066
CD4066的每个封装内部有4个独立的模拟 开关，每个模拟开关有输入、输出、控制 三个端子，其中输入端和输出端可互换。 当控制端加高电平时，开关导通，导通电 阻为几十欧姆；当控制端加低电平时开关 截止呈现很高的阻抗，可以看成为开路。 模拟开关可传输数字信号和模拟信号，可 传输的模拟信号的上限频率为40MHz。各 开关间的串扰很小，典型值为－50dB。
1 1 1
0
0 1 1
0
1 0 1
cY、bX、aX
cY、bX、aY cY、bY、aX cY、bY、aY 均不接通
十六路模拟开关CD4067
CD4067相当于 一个单刀十六掷 开关，具体接通 哪一通道，由输 入地址码ABCD 来决定。 INH为“1”时断 开所有通道的接 通。
CD4067接通选择真值表
CD4053内部含 有3组单刀双掷 开关，3组开关 具体接通哪一通 道，由输入地址 码ABC来决定。
CD4053通道选择真值表
输入状态
INH C B A 接通通道
0
0 0 0
0
0 0 0
0
0 1 1
0
1 0 1
cX、bX、aX
cX、bX、aY cX、bY、aX cX、bY、aY
0
0 0 0 1
1
CD4052相当于 一个双刀四掷开 关，具体接通哪 一通道，由输入 地址码AB来决 定。
CD4052通道选择真值表
输入状态
INH B A
接通通道
“0”X、“0”Y
“1”X、“1”Y “2”X、“2”Y “3”X、“3”Y 均不接通
0
0 0 0 1
0
0 1 1
0
1 0 1
三组二路模拟开关CD4053
CD4066引脚功能图
单八路模拟开关CD4051
CD4051相当于一个单刀八掷开关，开关接通哪一 通道，由输入的3位地址码ABC来决定。
“INH”是禁止端，当“INH”=1时，各通道均不接 通。 CD4051还设有另外一个电源端VEE，以作为电平 位移时使用，从而使得通常在单电源供电条件下工 作的CMOS电路所提供的数字信号能直接控制这种 多路开关，并使这种多路开关可传输峰－峰值达 15V的交流信号。例如，若模拟开关的供电电源 VDD=＋5V，VSS=0V，当VEE=－5V时，只要对 此模拟开关施加0～5V的数字控制信号，就可控制 幅度范围为－5V～＋5V的模拟信号。
D
0
C
0
B
0
A
0
INH
0
接通通道
“0”
0
0 0 0 0 0 0 1 1 1 1 1 1 1 1
0
0 0 1 1 1 0 0 0 0 1 1 1 1
0
1 1 0 0 1 1 0 0 1 1 0 0 1 1
1
0 1 0 1 0 1 0 1 0 1 0 1 0 1
0
0 0 0 0 0 0 0 0 0 0 0 0 0 0 1
