蒸发冷凝式螺杆冷水机组方案

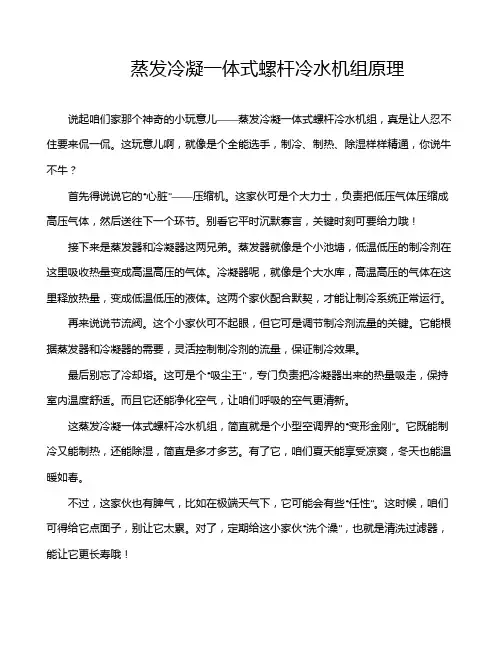

蒸发冷凝一体式螺杆冷水机组原理
蒸发冷凝一体式螺杆冷水机组原理说起咱们家那个神奇的小玩意儿——蒸发冷凝一体式螺杆冷水机组，真是让人忍不住要来侃一侃。
这玩意儿啊，就像是个全能选手，制冷、制热、除湿样样精通，你说牛不牛？首先得说说它的“心脏”——压缩机。
这家伙可是个大力士，负责把低压气体压缩成高压气体，然后送往下一个环节。
别看它平时沉默寡言，关键时刻可要给力哦！接下来是蒸发器和冷凝器这两兄弟。
蒸发器就像是个小池塘，低温低压的制冷剂在这里吸收热量变成高温高压的气体。
冷凝器呢，就像是个大水库，高温高压的气体在这里释放热量，变成低温低压的液体。
这两个家伙配合默契，才能让制冷系统正常运行。
再来说说节流阀。
这个小家伙可不起眼，但它可是调节制冷剂流量的关键。
它能根据蒸发器和冷凝器的需要，灵活控制制冷剂的流量，保证制冷效果。
最后别忘了冷却塔。
这可是个“吸尘王”，专门负责把冷凝器出来的热量吸走，保持室内温度舒适。
而且它还能净化空气，让咱们呼吸的空气更清新。
这蒸发冷凝一体式螺杆冷水机组，简直就是个小型空调界的“变形金刚”。
它既能制冷又能制热，还能除湿，简直是多才多艺。
有了它，咱们夏天能享受凉爽，冬天也能温暖如春。
不过，这家伙也有脾气，比如在极端天气下，它可能会有些“任性”。
这时候，咱们可得给它点面子，别让它太累。
对了，定期给这小家伙“洗个澡”，也就是清洗过滤器，能让它更长寿哦！蒸发冷凝一体式螺杆冷水机组就是咱生活中的一个小助手，无论是炎热的夏天还是寒冷的冬天，它都能帮我们维持舒适的生活空间。
你说神奇不神奇？今天的分享就到这里啦！如果你还有什么问题或者想了解更多关于制冷设备的小知识，记得关注我哦！下次见！。
螺杆式冷水机组安装方案
螺杆式中央空调系统的安装方案资料来源：（空调故障代码网）目录第一节制冷循环的的系统的安装1．1螺杆式冷水机组-------------------------------------------------------- 11．2螺杆式制冷机组安装-------------------------------------------------- 2 第二节水系统及其设备的安装2．1冷却水物质循环系统的安装----------------------------------------- 32．2冷热水循环系统的安装----------------------------------------------- 4第三节新风系统和回风系统的安装3．1表面式换热器的安装-------------------------------------------------- 53．2消声器的安装----------------------------------------------------------- 63．3通风机安装-------------------------------------------------------------- 73．4风管安装----------------------------------------------------------------- 8第一节制冷循环系统的安装一、螺杆式冷水机组约克MILLENNIUM螺杆式冷水机组是典型的中央空调用机组。
机组完全由工厂组装，包括蒸发器、AZ冷凝器、过冷器、压缩机、电动机、润滑系统、控制中心和所有跟机组有光的接管及敷线。
1．机组组成(1) 压缩机(2) 热交换器(3) 紧凑水室(4) 电动机驱动装置(5) 容量控制(6) 润滑(7) 油分离器(8) 制冷剂流量控制(9) 控制中心(10) 减振装置(11) 起动器二、螺杆式制冷机组安装1．机组安装前的准备工作（1）机房条件1）机房应避免高温，通风应良好。
螺杆式冷水机组安装方案
螺杆式中央空调系统的安装方案目录第一节制冷循环的的系统的安装1．1螺杆式冷水机组 -------------------------------------------------------- 1 1．2螺杆式制冷机组安装 -------------------------------------------------- 2第二节水系统及其设备的安装2．1冷却水物质循环系统的安装 ----------------------------------------- 32．2冷热水循环系统的安装 ----------------------------------------------- 4第三节新风系统和回风系统的安装3．1表面式换热器的安装 -------------------------------------------------- 53．2消声器的安装 ----------------------------------------------------------- 6 3．3通风机安装 -------------------------------------------------------------- 7 3．4风管安装 ----------------------------------------------------------------- 8第一节制冷循环系统的安装一、螺杆式冷水机组约克MILLENNIUM螺杆式冷水机组是典型的中央空调用机组。
机组完全由工厂组装，包括蒸发器、AZ 冷凝器、过冷器、压缩机、电动机、润滑系统、控制中心和所有跟机组有光的接管及敷线。
1．机组组成(1) 压缩机(2) 热交换器(3) 紧凑水室(4) 电动机驱动装置(5) 容量控制(6) 润滑(7) 油分离器(8) 制冷剂流量控制(9) 控制中心(10) 减振装置(11) 起动器二、螺杆式制冷机组安装1．机组安装前的准备工作（1）机房条件1）机房应避免高温，通风应良好。
一种螺杆蒸发冷却式冷水机组
专利名称：一种螺杆蒸发冷却式冷水机组专利类型：实用新型专利
发明人：朱斌,朱唯豪,杨刚
申请号：CN202122222027.3
申请日：20210914
公开号：CN215638154U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型提供一种螺杆蒸发冷却式冷水机组，涉及冷水机组技术领域。
该螺杆蒸发冷却式冷水机组，包括底座和支撑座，所述底座与支撑座之间设有升降组件，所述支撑座顶部设有调节座，所述支撑座与调节座之间设有减震组件，所述调节座一侧设有摇把，所述摇把一侧固定连接有蜗杆，所述蜗杆贯穿调节座一侧并与调节座转动连接，所述调节座内部转动连接有转杆，所述蜗杆顶部啮合连接有蜗轮，所述蜗轮固定连接于转杆外侧。
该螺杆蒸发冷却式冷水机组，有利于工作人员可以将冷水机组设备进行移动调节，带动冷水机组设备可以向现有的管道靠近，使冷水机组设备和现有的管道可以快速的对准便于工作人员进行安装固定。
申请人：盐城市力马空调工程有限公司
地址：224000 江苏省盐城市盐南高新区新河街道新园路99号
国籍：CN
更多信息请下载全文后查看。

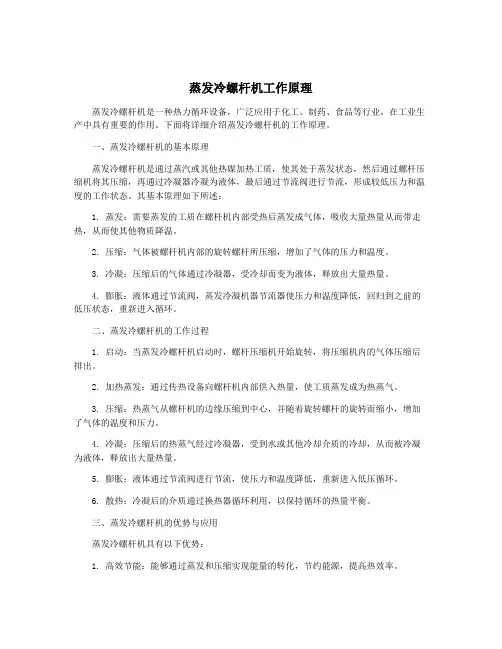

蒸发冷螺杆机工作原理
蒸发冷螺杆机工作原理蒸发冷螺杆机是一种热力循环设备，广泛应用于化工、制药、食品等行业，在工业生产中具有重要的作用。
下面将详细介绍蒸发冷螺杆机的工作原理。
一、蒸发冷螺杆机的基本原理蒸发冷螺杆机是通过蒸汽或其他热媒加热工质，使其处于蒸发状态，然后通过螺杆压缩机将其压缩，再通过冷凝器冷凝为液体，最后通过节流阀进行节流，形成较低压力和温度的工作状态。
其基本原理如下所述：1. 蒸发：需要蒸发的工质在螺杆机内部受热后蒸发成气体，吸收大量热量从而带走热，从而使其他物质降温。
2. 压缩：气体被螺杆机内部的旋转螺杆所压缩，增加了气体的压力和温度。
3. 冷凝：压缩后的气体通过冷凝器，受冷却而变为液体，释放出大量热量。
4. 膨胀：液体通过节流阀，蒸发冷凝机器节流器使压力和温度降低，回归到之前的低压状态，重新进入循环。
二、蒸发冷螺杆机的工作过程1. 启动：当蒸发冷螺杆机启动时，螺杆压缩机开始旋转，将压缩机内的气体压缩后排出。
2. 加热蒸发：通过传热设备向螺杆机内部供入热量，使工质蒸发成为热蒸气。
3. 压缩：热蒸气从螺杆机的边缘压缩到中心，并随着旋转螺杆的旋转而缩小，增加了气体的温度和压力。
4. 冷凝：压缩后的热蒸气经过冷凝器，受到水或其他冷却介质的冷却，从而被冷凝为液体，释放出大量热量。
5. 膨胀：液体通过节流阀进行节流，使压力和温度降低，重新进入低压循环。
6. 散热：冷凝后的介质通过换热器循环利用，以保持循环的热量平衡。
三、蒸发冷螺杆机的优势与应用蒸发冷螺杆机具有以下优势：1. 高效节能：能够通过蒸发和压缩实现能量的转化，节约能源，提高热效率。
2. 环保节能：在工作过程中，螺杆机不需要附加的冷却水，减少了对水资源的消耗，达到了节能环保的要求。
3. 多种工质应用：不同的工质都可以通过螺杆机的循环实现蒸发和压缩，具有较强的适用性。
蒸发冷螺杆机在化工、制药、食品等行业的应用非常广泛，常见的应用场景包括制冷、脱水、降温等工艺过程。
蒸发冷凝式螺杆冷水机组方案
高效二次油分离器 可靠的油处理系统：压缩机内置专利设计的高效油 分，外置机械和吸附相结合的高效二次油分，独特 的蒸发器浓缩引射回油等，提高换热效率同时，也 保障机组可靠性。
低温制冷稳压技术（ZL201120203538.4） 冬季低温制冷时，通过自动调节压缩机排气口稳 压阀开度，使排气压力稳定在所需的最低极限值，既 提高机组运行效率，又可确保所需供油压差。 通过机组氟路系统技术创新，有效解决冬季制冷 可靠性问题，客户无需进行冷却水温和流量调节。
蒸发冷凝式螺杆冷水机组方案
产品概述 在世界能源日益短缺的今天，国祥本着以不断满足客户的需求为出发点，基
于全球环保以及提高能源利用率的未来使命感，集 40 多年的技术沉淀，在充分 吸收制冷空调领域最新发展技术基础上成功推出新一代高可靠性的蒸发冷凝式 螺杆式冷水机组，机组满载制冷能效(COP)高达 6.47，达到国家一级能效。
严格的气密性和真空性试验，确保整机及部件无 任何泄漏点；苛刻的耐腐蚀性、耐久性、性能等测试，确保任何一台机组均为高 可靠性产品。
蒸发式冷凝器外壳采用进口镀铝锌板，它是当今耐腐蚀性能最强的板材之一， 使用寿命是普通镀锌板的 3~6 倍，具有热阻性强，耐热性高，外表美观等优点。 冷凝盘管由优质的无缝流体管弯制，盘管焊接后整体热浸锌处理，增强其防腐能 力；
无级能量控制：根据冷冻水温变化实时监测 制冷负荷，可无级调节压缩机容量以适应实时负 荷变化，部分负荷效率高且水温波动范围仅± 0.5℃；
卓越品质
高可靠性压缩机：运转部件少，耐氟电机，内置 PTC 保护模块，主轴承使用瑞典 SKF 滚动轴承，寿命 高达 10 万小时，至今已有几十万台压缩机在世界各地 运行；
便可以完成机组操作； ● 无级能量调节，水温控制精度 高达±0.5℃，保证室内舒适度； ● 远程中央监控系统（选配）
冰水机组技术方案书氟利昂蒸发式115
冷水机组技术协议3万吨草甘膦扩建项目冷水机组技术协议工艺负责人:电仪负责人:设备负责人:日期：2013年11月1.概述本技术规格书仅适用于3万吨/年草甘膦项目中冷水冰机组的设计、制造和验收要求和供货范围。
2.现场基础条件2.1厂址2.2环境条件所在地气象条件年平均气温 10.0度极端最高气温 38.7度极端最低气温 -26.2度最热月平均最高气温 20.4度最冷月平均最低气温 -16.4度(1月)年平均大气压 88.43kpa最高气压（冬天） 91.94kpa最低气压（夏天） 87.40kpa年平均风速 3.0米/秒海拔 980---1100m3、设计依据1.1项目名称：冷水机组采购项目1.2制冷剂：R22；1.3载冷剂：乙二醇水溶液（冷水+5℃出水，温差5℃）；1.4冷凝器形式：蒸发式冷凝器；1.5工艺负荷：总负荷400万大卡1.6设备数量：冷水机组2台。
4、设备选型说明自动型冷水水机组选型：开启式自动型螺杆式冷水机组：LS25MZMA：2台，单台冷水机组主机选用自动型螺杆制冷压缩机：LG25MYA，机组在工况（+5℃冷媒水出水）下制冷量为：2325KW，轴功率388.9kw，配用电机450kw，蒸发器为满液式蒸发器，冷凝器为蒸发式冷凝器，油冷为工质冷却，机组采用施耐德的PLC控制,根据出水温度自动增减载,施耐德的人机界面,方便人机对话,操作方便。
并预留MODBUS RS485接口与用户DCS系统相连接，可实施远程控制。
两台盐水机组制冷量2325KW*2=4650KW满足系统要求。
蒸发式冷凝器选择：单套机组系统排热负荷：制冷量+轴功率=(2325+388.9)KW=2713.9KW内蒙古乌海地区湿球温度为：21℃查我公司蒸发冷排热系数表知，排热修正系数为0.9，因此修正后的排热负荷为：2713.9KW÷0.9=3015KW选择LNZ3200蒸发冷两台。
单台开启式自动型螺杆式冷水机组配套蒸发冷为单台LNZ3200。
蒸发冷凝式螺杆冷水机组安全操作及保养规程
蒸发冷凝式螺杆冷水机组安全操作及保养规程作为一种常见的冷却设备，蒸发冷凝式螺杆冷水机组在工业生产、商业建筑等领域得到了广泛应用。
然而，如果操作不当或者保养不当，这种设备也会带来安全隐患或者影响设备的使用寿命。
因此，制定科学的安全操作及保养规程，是保障设备安全和提高使用效率的重要手段。
一、操作规程1. 设备环境蒸发冷凝式螺杆冷水机组应当安装在通风、干燥、无积水和冷凝器、冷却塔距离一定范围内的位置。
同时，应当设置安全防护措施，防止污染、撞击及其他不安全因素的影响。
2. 现场操作在使用蒸发冷凝式螺杆冷水机组时，应遵守以下操作规程：•（1）操作人员需穿戴好劳保用品，包括手套、安全鞋、工作服等。
•（2）严格按照操作规程进行操作，防止因误操作引发安全事故。
•（3）熟悉设备和控制系统的结构和运转原理，确认操作方式正确。
•（4）设备操作前应进行检查，确认相关配件和设备完好。
•（5）设备操作中要保持专注，不得在机组周围无故走动及其他打扰操作的行为。
3. 备品备件管理备品备件是维护和保养设备的重要保障，对于蒸发冷凝式螺杆冷水机组的运行状况和使用寿命有着至关重要的作用。
因此，在操作过程中，应注意备品备件的使用和管理：•（1）备品备件应尽可能存放于干燥和通风的地方，避免污染。
•（2）备品备件需要加以标识和分类管理，以便于快速查找和使用。
•（3）备品备件需要定期检查，清点数量和更新时效性。
4. 维修保养维修保养是延长设备使用寿命和提高设备运行效率的重要手段。
对于蒸发冷凝式螺杆冷水机组的维保，应注意以下几点：•（1）严格按照维保手册执行，包括保养周期和方法。
•（2）定期检查各种传感器、管路和电气元器件的连接和固定情况，是否有损坏或松动。
•（3）对于设备冷凝器、螺杆压缩机、冷凝压力控制器和膨胀阀等设备，应定期进行清洗和检查。
•（4）运行期间需要按规定时间更换润滑油。
二、保养规程蒸发冷凝式螺杆冷水机组的保养规程主要包括以下几个方面：1. 清洗蒸发冷凝式螺杆冷水机组的出水口、进水口、蒸发器和冷凝器等部位容易长时间积累杂质和污垢，导致水流不畅和影响设备的冷却效率。
184 蒸发冷凝式冷水机组的应用
蒸发冷凝式冷水机组的应用深圳大学建筑设计研究院郑文国摘要简要介绍了蒸发冷凝式冷水机组的工作原理，通过实际设计案例的数据分析，表明采用这一新型的制冷主机可以大大提高空调系统的能效比，降低冷却水的消耗，节能效果显著。
关键词蒸发冷凝式冷水机组热回收节能系统能效比1 引言空调系统的冷源设备种类繁多，对于集中空调系统来说，常用的制冷主机多为水冷离心式或螺杆式制冷主机，以及风冷螺杆式或涡旋式冷热水机组等。
对于水冷主机，还要配套冷却塔、冷却水泵及冷却水管路系统等，而风冷型主机，虽然没有了冷却水系统的设备和管道，但风冷主机的造价较高、噪声大，且系统的能效比较低。
而近些年研发生产的蒸发冷凝式制冷主机，摒弃了传统型制冷机组的缺点，将水冷及风冷型主机的优点进行了集成，简化了空调水系统，从而大大提高了空调系统的能效比，节能效果非常显著。
2 制冷原理蒸发冷凝式制冷主机是将冷却水系统与制冷主机的冷凝器集成合并设置，采用蒸发冷凝式冷凝器，取消了制冷主机外配的冷却塔、冷却水泵及冷却水管道及其附件等，将传统冷却水的外循环方式改为内循环方式，大大简化了冷却水系统，同时降低了冷却水的飘水损失，从而大大提高了空调系统的能效比，具体节能效果见后文。
图1为板管蒸发冷凝式螺杆制冷主机制冷原理图。
图1板管蒸发冷凝式制冷机制冷原理图3 案例应用某综合楼建筑面积4万平方米，空调面积约2万平方米。
地下两层，地上十一层，建筑高度44米。
地下两层为停车库及设备用房，裙房一、二层用于会议、办公等，三层为娱乐用房，四～十一层为酒店客房等。
2．1室内主要设计参数（见表1）表1 夏季室内主要设计参数房间名称室内温度相对湿度新风量(℃) (％) (m3/h.p)大堂 27 ≤65 10会议室 26 ≤65 30多功能厅 26 ≤65 20办公 26 ≤65 30餐厅 26 ≤65 20客房 25 ≤65 50冬季只送新风，不进行温湿度控制。
2．2通风换气次数水泵房 6 h-1变配电所 12h-1吸烟室 10 h-1车库 6h-1卫生间 10 h-1发电机房、储油间 12 h-12．3人员密度指标会议室 1.0 p/㎡多功能厅 2.0 p/㎡办公 8.0 p/㎡餐厅 1.0 p/㎡客房 2 p/间2．4主要计算冷负荷指标会议室 260 w/㎡多功能厅 250 w/㎡办公 170 w/㎡餐厅 340 w/㎡客房 130 w/㎡3工程特点及设计要点3．1工程特点就建筑的规模、造型及平面功能的设计来说，本工程并无特别的与众不同之处，为倡导绿色环保的理念，空调系统的节能方案设计就显得尤为突出，成为本次设计需要重点解决的问题。
蒸发式冷凝螺杆冷水机组与水冷式螺杆冷水机组方案比较
蒸发式冷凝螺杆冷水机组与水冷式螺杆冷水机组方案比较项目概况：本项目为某国家工程实验室中央空调工程, 由地上八层组成，总建筑面积11250㎡。
结合本项目的功能要求，空调系统的设计主要考虑因素如下：1、本项目空调系统设备应以不影响建筑周围环境为宜。
2、本项目为实验室、办公、会议等空调系统，在控制造价的基础上应适当采用较高节能水平的系统设计，以降低未来运营的成本，因为空调系统的电费占整个建筑的总耗电量的50%以上。
3、为响应国家节能减排、低碳经济的方针政策，在满足实验室空调功能使用的前提下，此方案选用了不需要冷却水塔，达到国际领先水平的板管蒸发式冷凝螺杆冷水机组，机组可以根据系统负荷变化自动卸载或加载冷量的输出，这样真正做到了用多少开多少，节能明显。
4、为了节省设备占用空间，本方案采用的蒸发式冷凝螺杆冷水机组为一体化设计，可以安放在建筑的屋面，不占用室内空间；还避免了采用传统水冷冷水机组冷却水塔“飞水”“噪音大”等缺点，这样使得建筑周围环境变得更加舒适。
一、设计依据1、遵循的规范及要求1）、建筑和有关专业提出的条件图及设计要求。
2）、国家有关设计规范《采暖通风与空气调节设计规范》GB50019-20033）、《建筑设计防火规范》GBJ16-87 2001年版4）、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 2、设计计算参数1）、室外设计计算参数（参考南宁地区）夏季空调室外计算干球温度 34.2C夏季空调室外计算湿球温度 27.50C夏季室外平均风速 1.6m/s夏季大气压力 996mbar2）、室内设计计算参数三、方案冷量配置及主机选型、布置说明：1、冷负荷计算：考虑到办公中央空调系统末端设备的同开启率，所以主机配置总冷量2086.5*0.80=1669.2KW即可满足。
2、主机选型：选用2台板管蒸发式冷凝螺杆冷水机组，型号WSCZ860,单机制冷量864KW，功率187.5KW。
蒸发冷凝一体式螺杆冷水机组原理
蒸发冷凝一体式螺杆冷水机组原理1. 引言嘿，朋友们，今天咱们聊聊一个可能不太显眼但可有趣的家伙——蒸发冷凝一体式螺杆冷水机组。
听起来是不是有点高大上？其实它就是个负责“凉快”的小家伙，今天咱们就来揭开它的神秘面纱，看看它是如何让我们在炎炎夏日中依然保持清凉的。
2. 蒸发冷凝的基础知识2.1 蒸发是怎么回事？首先，咱们得了解“蒸发”这件事。
想象一下，你在阳光下待久了，身上的汗水逐渐蒸发，空气里那一丝丝清凉感就是蒸发的结果。
这个过程，其实就是液体变成气体的过程。
在冷水机组里，制冷剂在蒸发器中通过吸热蒸发，给周围的空气带来一丝清凉，嘿，就是这么简单！2.2 冷凝又如何？然后，再来聊聊“冷凝”。
你要是把热腾腾的水放到冰箱里，等它凉了，水就会变成冰块，这就是冷凝的效果。
在螺杆冷水机组里，制冷剂在冷凝器中放出热量，变成液体，完成了一个美丽的循环。
想想，冰块从一开始的水变成现在的形态，简直就像是魔法一样，不得不说，这个过程太神奇了！3. 螺杆冷水机组的结构3.1 螺杆压缩机的神奇之处接下来，咱们聚焦一下螺杆压缩机。
这个大家伙就像是个“动力引擎”，负责把制冷剂压缩到高温高压的状态。
它的工作原理有点像咱们平时打气的气筒，只不过它的气筒更大，效率更高。
就算是闷热的夏天，压缩机也能轻松应对，让你在办公室里依然感觉像是在海边度假。
3.2 整体系统的默契配合再来说说整个系统的默契配合。
蒸发、压缩、冷凝和膨胀，这四个环节像是一场精彩的舞蹈，各司其职，却又密不可分。
想象一下，蒸发器是舞台，冷凝器是观众，压缩机是舞者，它们之间的配合让整个表演流畅而又自然。
每一个环节都至关重要，缺一不可，真是个“团队合作”的典范啊！4. 整体应用的好处4.1 节能省电说到这儿，咱们不得不提到它的节能省电的好处。
这个冷水机组可不是光会“蒸发”热气，它的效率高得让人咋舌，真正做到了“以小博大”。
所以，不仅能让你在炎热的夏天享受到清凉，还能在电费账单上给你带来意外惊喜。
第五代板管蒸发冷却式螺杆冷(热)水机组160706
运行模式
空气---风冷冷却器（显热交换）--带走冷却热，空气温度升高---大风量 轴流风机---大气
冷却水---水冷冷却器（显热交换） ---带走冷却热，冷却水温度升高 ---大功率冷却水泵---冷却水塔（潜 热交换）冷却塔风机---大气
冷却热---蒸发式冷却器（显热交 换）---冷却热传递给水膜 --水膜 蒸发（潜热交换）---冷却空气--小风量轴流风机---大气
华德羿歌·板管蒸发冷却式螺杆冷（热）水机组 Plate tube evaporatively-cooling screw chiller/heat pump
目录 CONTENTS
01 产品介绍 02 产品特性 03 节能解决方案 03 产品型号说明 04 工作原理 04 技术特点 05 板管蒸发式冷凝与风冷式、水冷式三种冷却方式对比 06 技术参数 24 外形尺寸图 43 基础图与受力分布图 48 热泵机组制冷性能修正表 49 机组制冷性能修正表 50 电气接线图 50 注意事项 51 智能群控系统示意图 52 安装场所的选择和要求 53 减震器安装 53 水路系统安装 54 水系统连接示意图 55 电气配线安装
板管蒸发冷却式 螺杆式 广州华德公司产品系列
螺杆冷热水机组 03
华德羿歌·板管蒸发冷却式螺杆冷（热）水机组 Plate tube evaporatively-cooling screw chiller/heat pump
板板管管蒸蒸发发冷冷却却式式技磁术悬示浮意离图心工冷作水原机理组产品介绍
(1) 蒸发式冷却器是以水和空气作冷却介质，利用水的蒸发带走汽态制冷剂的冷却热。 (2) 工作时冷却水由水泵送至冷却管组上部喷嘴，均匀地喷淋在冷却排管外表面，形成一层很薄的水膜，高温汽态制 冷剂由冷却排管组上部进入，被管外的冷却水吸收热量冷却成液体从下部流出，吸收热量的水一部分蒸发为水蒸汽， 其余落在下部集水盘内，供水泵循环使用，风机强迫空气以3-5m/s的速度掠过冷却排管促使水膜蒸发，强化冷却管外 放热，并使吸热后的水滴在下落的进程中被空气冷却，蒸发的水蒸汽随空气被风机排出，未被蒸发的水滴被脱水器阻 挡住落回水盘。 (3) 水盘中设浮球阀，自动补充冷却水量。
3200KW蒸发冷技术方案
上海万享成套制冷设备有限公司技术文件甲方：江西石磊氟化工有限责任公司代表签字： 2012年 8 月 9 日乙方：上海万享成套制冷设备有限公司代表签字： 2012年 8 月 9 日一、选型方案：A、设计依据：（1）设定的工艺条件（2）国家现行有关规范、规程(JB/T4750-2003、JB/T7658.5-2006)（3）蒸发式冷凝器的选型样本B、设计条件：（1）制冷剂介质： R22（2）冷凝温度： 35℃（3）湿球温度：27.0℃（4）蒸发温度：－10℃(5) 压缩机配置情况：2台BES2035-H螺杆压缩机、2台BES2031-H螺杆压缩机(6) 4台螺杆主机高压部分，设计要求配置4套蒸发式冷凝器C、设计选型：单台BES2035-H螺杆压缩机在使用工况下的制冷量约为1813KW、轴功率为450.7KW，单台主机的热负荷为2263.7KW，两台主机的热负荷为4528KW。
单台BES2031-H螺杆压缩机在使用工况下的制冷量约为1252KW、轴功率为313.5KW，单台主机的热负荷为1565.5KW，两台主机的热负荷为3131KW。
系统总热负荷为7659KW。
蒸发式冷凝器的使用性能和冷凝温度、环境湿度有密切的关系，环境湿度越大，设备使用效果越差，所以确定蒸发冷的热负荷时，必须要考虑温度修正系数，该系数是根据冷凝温度和空气的湿度来确定的，当冷凝温度35℃，湿球温度27.0℃时，介质为R22时，校正系数为1.57。
另外，换热管表面的结垢现象而降低换热能力，因此选用设备时还应考虑一定的裕量，按10%的裕量设计。
综合上述因素，蒸发式冷凝器设备的总热负荷为：Q=7659KW×1.57=12025KW选用型号为SWL-3200蒸发式冷凝器4台，其总排热量为12800KW，大于实际热负荷完全能满足系统正常运行的需要。
D、设计的外形尺寸：7040×3150×4965二、单台设备规格和技术参数表上海万享成套制冷设备有限公司三、外形结构简图：4。
水冷螺杆机组方案0520
水冷冷水机组采购方案
一:水冷冷水机组主要技术性能参数
基本型号：干式水冷双机头系列
名义制冷量：700KW—780KW
采购数量：一台
蒸发器出水温度：5到7摄氏度
制冷剂类型：R 系列
压缩机：半封闭螺杆压缩机压缩机双机头
蒸发器、冷凝器型式：管壳式换热器
二：水泵：
1.冷水输送泵：2台，120立方/小时；
2.自来水循环泵：2台；约160立方/小时；
3.制冷机自循环泵：1台；
三：冷水箱：
1.长10米、宽4米、高4米，共计160立方容积
2.保温、防腐
四：凉水塔：
1.处理量：300立方每小时
2.风机电功率:11KW
五：安装材料：
1. 碳钢水管、阀门、弯头、等。
一体蒸发冷螺杆机组介绍
一体蒸发冷螺杆机组介绍
一体蒸发冷螺杆机组是一种高效节能的空调系统，采用了螺杆压缩机、蒸发器和冷凝器等一体化设计，具有以下几个优点：
1. 高效节能：一体化设计减少了系统的管道连接，降低了制冷剂泄漏的可能性，提高了制冷效率，降低了能耗。
2. 稳定可靠：螺杆压缩机具有高效稳定、寿命长、运行可靠等特点，同时机组采用了先进的控制技术，保证了系统的稳定性和可靠性。
3. 安装方便：一体化设计减少了系统的安装难度和时间，同时可靠的控制技术能够自动设置运行参数，方便用户操作。
4. 节约空间：机组体积小、噪音低，尤其适合安装于城市商业中心等人流量较大的场所。
在使用一体蒸发冷螺杆机组时，需要注意以下几个方面：
1. 定期检修维护：虽然一体机组具有稳定可靠的特点，但是机组仍然需要定期检修维护，清洗过滤器、排放污水等。
2. 选择适当的制冷剂：在机组的选型和使用过程中，需要选择适当的制冷剂，以达到更好的能效和经济效益。
3. 合理使用机组：在机组的使用过程中，需要合理操作，避免长时间高负荷运行，保证系统的稳定和寿命。
4. 保持空气流畅：在机组安装的场所需要保证空气流畅，不受墙角、柜子等遮挡，以保证机组的正常运行。
综合来看，一体蒸发冷螺杆机组是一种高效节能、稳定可靠、使用方便的空调系统，广泛应用于商业中心、办公楼、机房等场所，是现代空调技术的先进代表。
蒸发冷凝一体式螺杆冷水机组原理
蒸发冷凝一体式螺杆冷水机组原理朋友们！今天咱们来聊聊那个让空调行业刮目相看的神器——蒸发冷凝一体式螺杆冷水机组。
这玩意儿可不是一般的空调，它可是集制冷、制热、除湿于一体，效率杠杠滴！首先得说说这螺杆压缩机，这可是核心中的心脏啊！它可是靠“吸入”和“压缩”两个步骤，把外面的空气变成冷气，然后通过冷凝器，把热量都给“吸”走了。
你说神奇不神奇？就像我们小时候玩的“变魔术”，只不过这魔术师是螺杆压缩机，而你则是那被变出来的冷气。
再来说说蒸发器，这家伙就像是个大水桶，负责把从冷凝器那里“吸”来的热量给“放”出去。
想象一下，夏天的时候，你坐在空调屋里，感觉就像在蒸桑拿一样，汗流浃背，但心里却是凉快的。
这就是蒸发器的功劳了。
还有那个冷凝器，虽然名字里有个“凝”，但它其实是个大风扇，专门负责把从蒸发器“吹”过来的热空气“吹”走。
你说这技术是不是也太高超了？就像是在炎热的夏天，给你送来一阵清凉的微风，让你感到舒爽无比。
而且这个蒸发冷凝一体式螺杆冷水机组还有一大特色，就是它的节能效果超级棒。
因为它能同时进行制冷和制热，所以能效比一般空调要高出不少。
想想看，这样既能享受凉爽，又能保持温暖，岂不是一举两得？当然了，这蒸发冷凝一体式螺杆冷水机组也不是没有缺点。
比如说，它的价格可能会稍微贵那么一点点，但是考虑到它的高效能和便利性，我觉得还是值得的。
毕竟，投资自己，总是没错的嘛！最后再给大家透露一个小秘密，这蒸发冷凝一体式螺杆冷水机组还有个好处，就是它的噪音控制得特别好。
不像有些空调，一开起来就吵得不行，这可真是让人头疼。
而这款空调呢，运行时声音小到几乎听不到，简直是静音界的一股清流。
蒸发冷凝一体式螺杆冷水机组简直就是空调界的一股清流，无论是制冷还是制热，都能轻松应对各种天气变化。
如果你也想拥有这样的神器，那就赶紧行动吧！别犹豫了，赶紧下单，让自己也能享受到这份凉爽和舒适吧！。
